Trident EU-rampe Ein Modulsystem für den ganzen Weg
Ein Modulsystem, Tausende von Lösungen
Die EU-Rampe von Trident zählt zu den sichersten auf dem Markt. Das Modulsystem ist extrem flexibel und erleichtert die Lagerung. Die smarten, patentierten Funktionen und das ungewöhnlich umfangreiche Sortiment machen es möglich, die Module auf Tausende verschiedene Arten zu kombinieren.

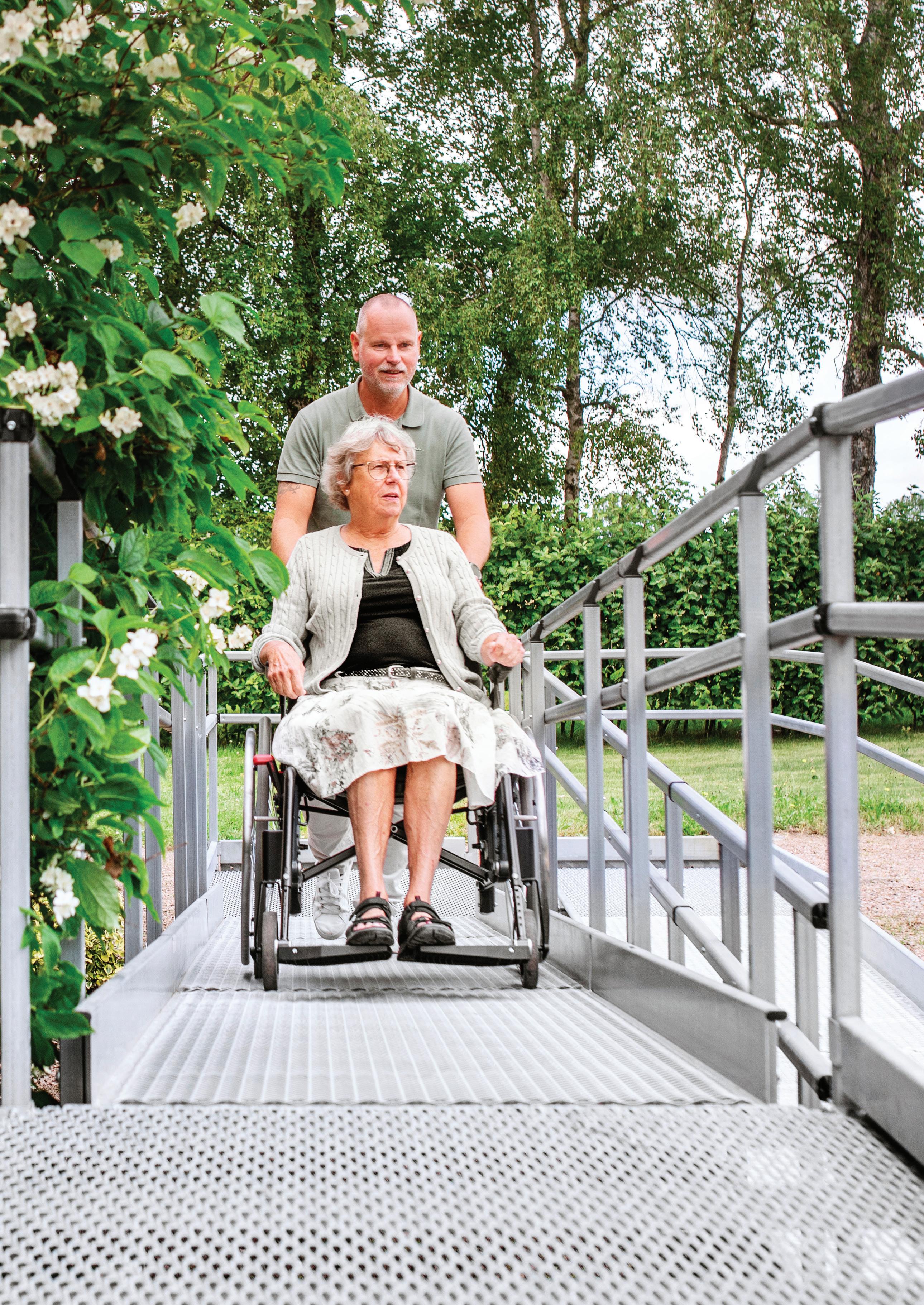

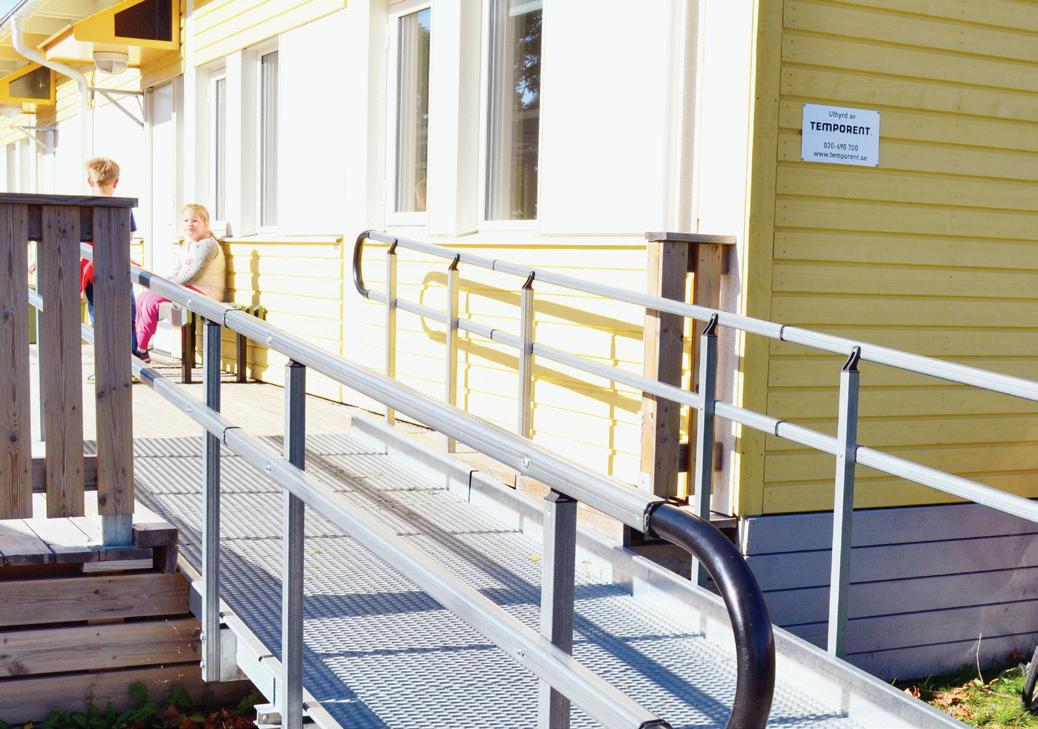

Einfache Anpassung an Wohnräume Die EU-Rampe erfüllt als eine von nur wenigen Rampen alle Anforderungen in den Bauvorschriften der schwedischen Wohnungs- und Baubehörde zu Wohnraumanpassungen. Unsere Ebenen und Rampen bringen Sie bis an die Tür, und die großen Ebenen des Systems können auch über vorhandenen Treppen angebracht werden. 2
Perfekt für öffentliche Bereiche
Die EU-Rampe erfüllt alle Bemessungsvorschriften für Bereiche mit besonders hohen Anforderungen, wie beispielsweise Schulen und Sporthallen. Bei Bedarf kann die Rampe auch mit Tridents Modulzugang und einer Evakuierungstreppe für zwei Ebenen ausgestattet werden.

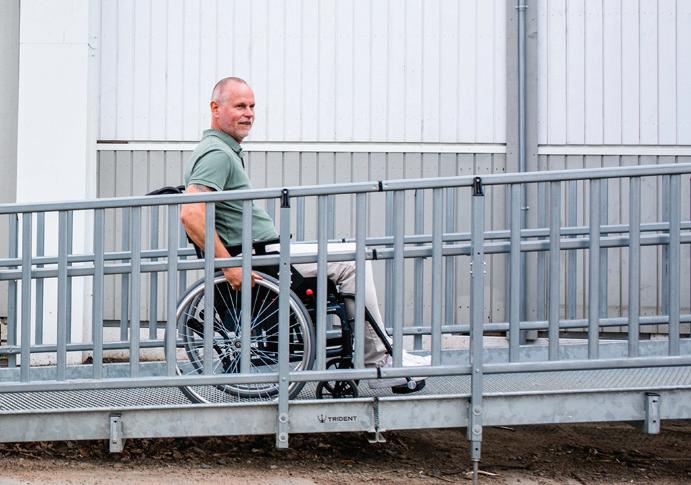

Die perfekte Rampe für höchste Ansprüche
Die EU-Rampe ist eine der stabilsten Rampen auf dem Markt und dazu noch äußerst leise. Das Modulsystem erfüllt die neuen europäischen Standards. Die Stahlkonstruktion macht die Rampe dreimal stabiler als vergleichbare Modelle aus Aluminium. Laufwege aus Streckmetall garantieren eine bestmögliche Rutschsicherheit, auch im Winter.
Flexible Standardmodule
Tridents breites Sortiment an flexiblen Modulen gibt Ihnen großen Spielraum bei der Gestaltung Ihrer Rampe. In den meisten Fällen lässt sich mit unseren Standardmodulen eine maßgeschneiderte Lösung erstellen, und bei Bedarf fertigen wir in unserem Werk in Ängelholm auch eine Speziallösung für Sie. Da Trident selbst die volle Kontrolle über die Produktion und Lagerhaltung hat, können wir Standardmodule häufig innerhalb von nur wenigen Tagen liefern.
Smart und wiederverwendbar
Alle Module lassen sich wiederverwenden, ohne dabei an Qualität einzubüßen. Eine vierstufige Treppe kann beispielsweise als zwei jeweils zweistufige Treppen wiederverwendet oder mit einer weiteren Stufe in eine fünfstufige Treppe umgewandelt werden. Das bedeutet Nachhaltigkeit, in wirtschaftlicher Hinsicht ebenso wie in Bezug auf den Klimaschutz.
3

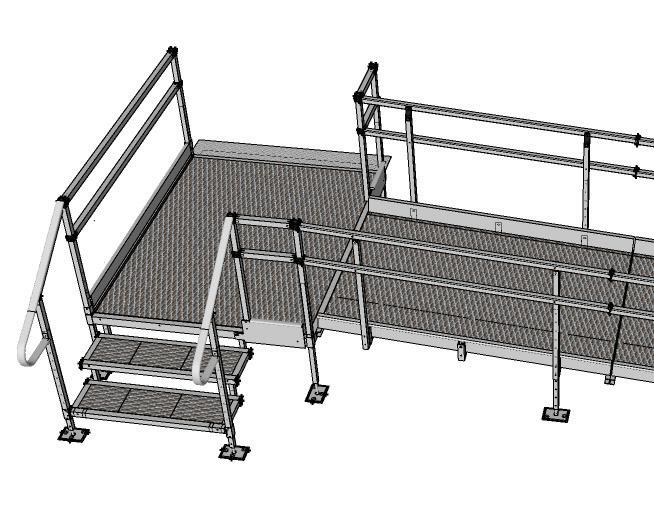

Design mit einzigartigen Funktionen Wir haben viel Arbeit in die Entwicklung einer Modulrampe investiert, die eine optimale Sicherheit und Benutzerfreundlichkeit mit einer reibungslosen Projektplanung, Bestellung, Lagerung und Montage kombiniert. Viele Konstruktionselemente der EU-Rampe sind patentiert oder als Gebrauchsmuster eingetragen, und sämtliche Module können abmontiert und erneut verwendet werden.
6
3 2
4 1 5
1 – Flexible Treppen
Trident-Treppen sind modular aufgebaut. So können Sie zum Beispiel aus einer Treppe mit vier Stufen auch zwei 2-stufige Treppen machen, oder sie mit einer weiteren Stufe zu einer 5-stufigen Treppe ergänzen. Das sorgt für maximale Flexibilität.
2 – Abrollsicherung für Ebenen
Die Abrollsicherung lässt sich leicht montieren, ganz ohne Schrauben, Blindnieten und ähnliche Befestigungselemente. Einfacher geht es nicht. 4

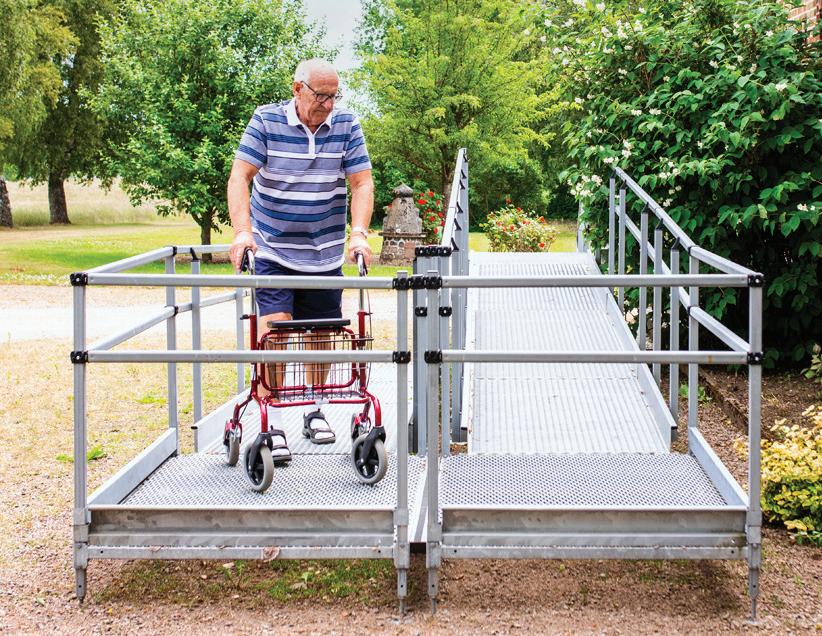

3 – Großzügige Eingangsebene
Verlegen Sie die Rampe bis direkt vor die Tür. Den Abschluss bildet eine Eingangsebene, die groß genug ist, dass sich die Tür leicht öffnen und schließen lässt, auch für Personen im Rollstuhl oder mit Rollator.
4 – Abrollsicherung für Rampen
Der rutschsichere Laufweg wird mit integrierter Abrollsicherung geliefert.
7
8 5 – Teleskop-Stützbeine
Mithilfe von verstellbaren Stützbeinen lässt sich die Höhe von Ebenen und Rampen leicht einstellen. Diese smarte Lösung erleichtert Ihnen die Arbeit, von der Bestellung und Lagerung bis zur Montage und Wiederverwendung.

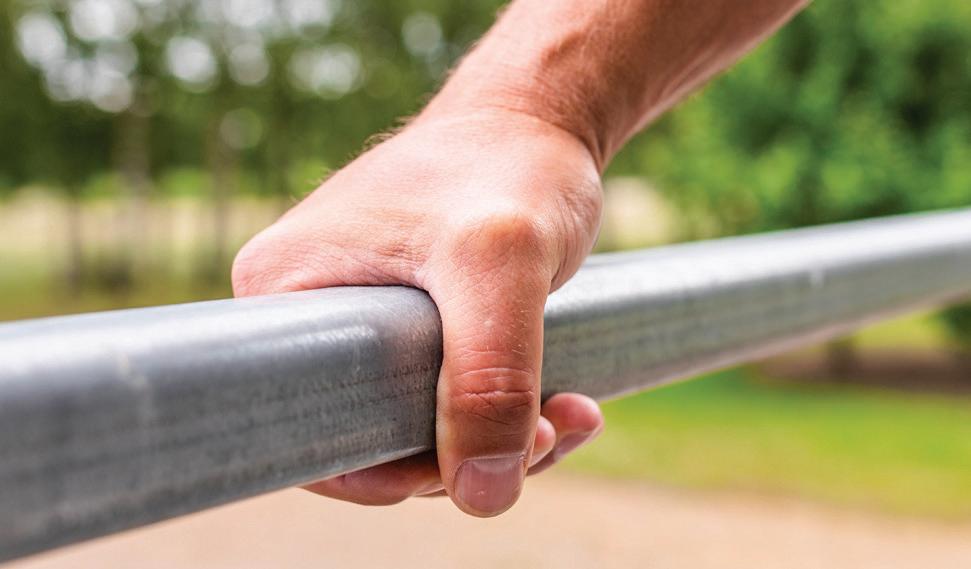

6 – Ergonomischer Handlauf
Tridents patentierter Handlauf Ergosoft ist rund und rechteckig zugleich und passt sich damit ergonomisch perfekt an unsere Hände an.

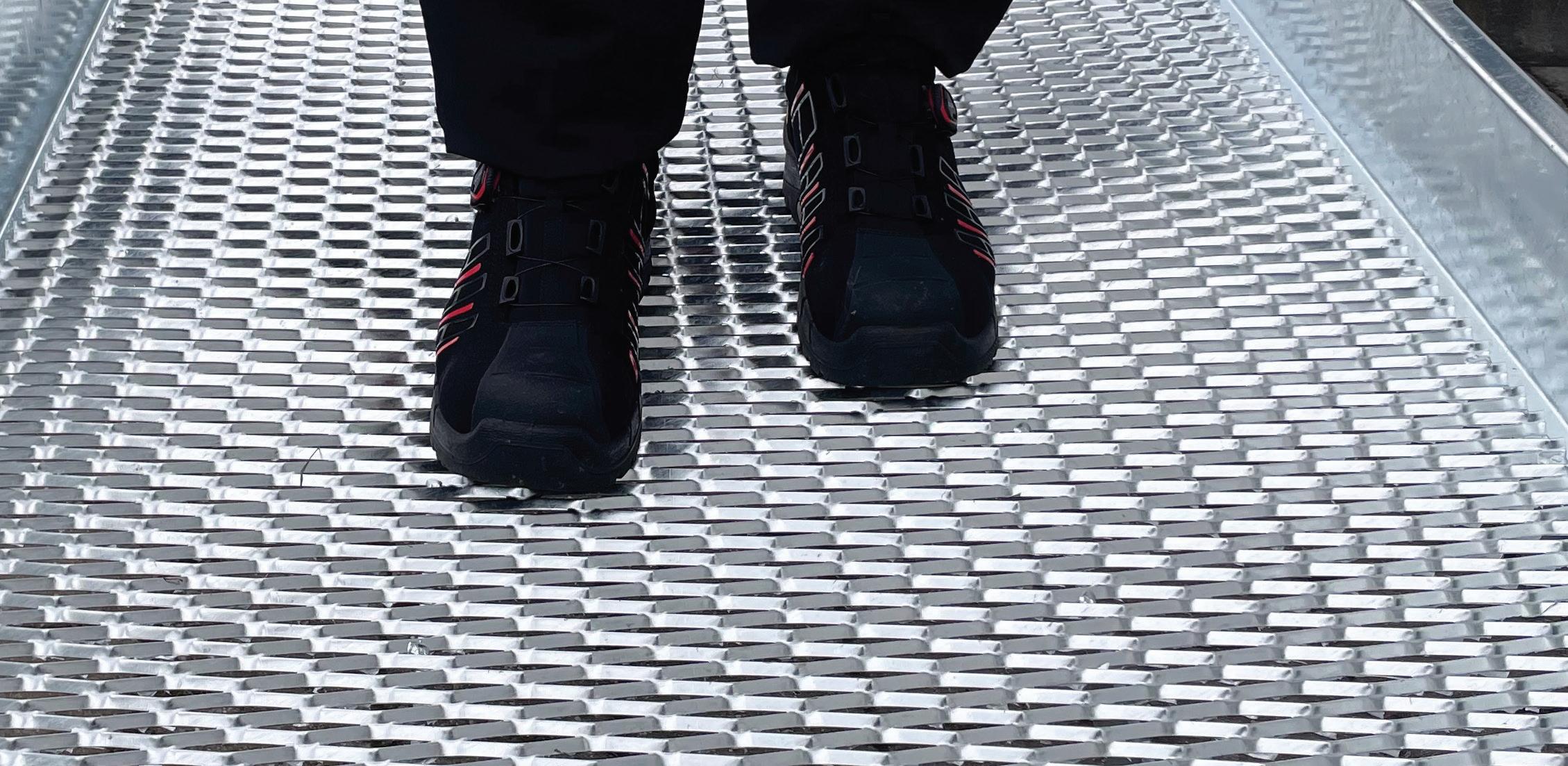

7 – Rutschsicherer Laufweg
Streckmetall sorgt für eine leise, sichere, stabile und sehr rutschfeste Fläche, auf der man sicher gehen kann. Zudem ist das Material durchlässig für Niederschläge.
8 – Pfostenbefestigung mit vormontierten Muttern Die Muttern für die Befestigung der Pfosten sind bei Lieferung bereits vormontiert. Das spart Zeit ein und erleichtert die Montage.
5
Umfangreiches Sortiment an Standardmodulen Die EU-Rampe von Trident kann mit Standardprodukten bis zu einer Höhe von 1,4
Rampen für jede Umgebung
Die Standardrampen von Trident sind in drei Längen und drei Breiten erhältlich. Die breiteren Rampen eignen sich gut für öffentliche Gebäude, Mehrfamilienhäuser und ähnliche Objekte. Die schmalsten Modelle eignen sich am besten zur Anpassung von Einfamilienhäusern und Wohnungen.

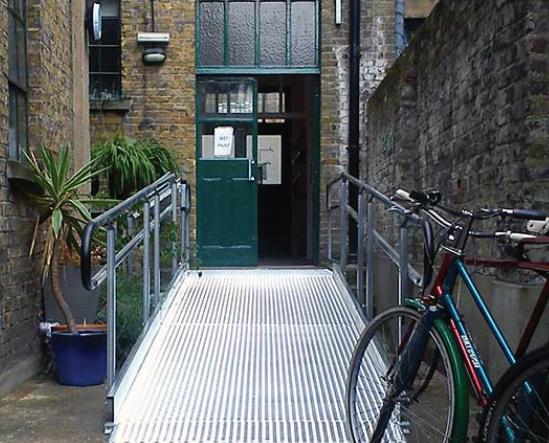

Direkt bis vor die Tür
Standardlänge: 1,4 m 1,9 m 2,3 m
Standardbreite: 0,9 m 1,3 m 1,5 m
Wir geben uns nicht mit einer Rampe zufrieden, die an der Treppe endet, sondern Sie erhalten selbstverständlich eine Lösung mit einer Ebene, die direkt bis an die Tür reicht. Mit dem flexiblen Modulsystem von Trident können Sie immer die bestmögliche Lösung schaffen, und zwar auch in ökonomischer Hinsicht.
6

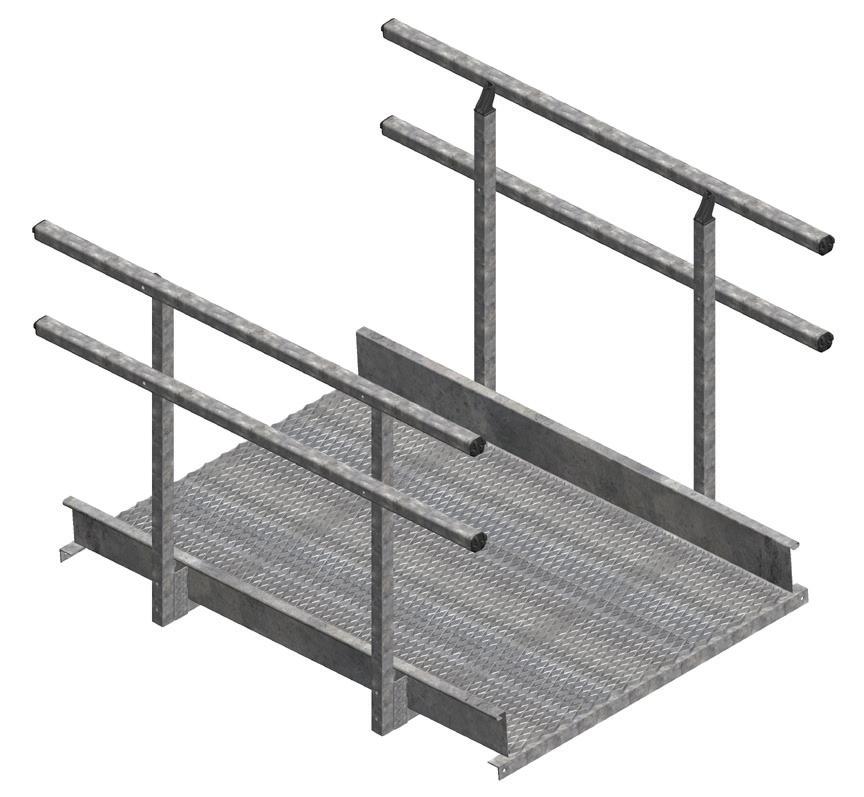

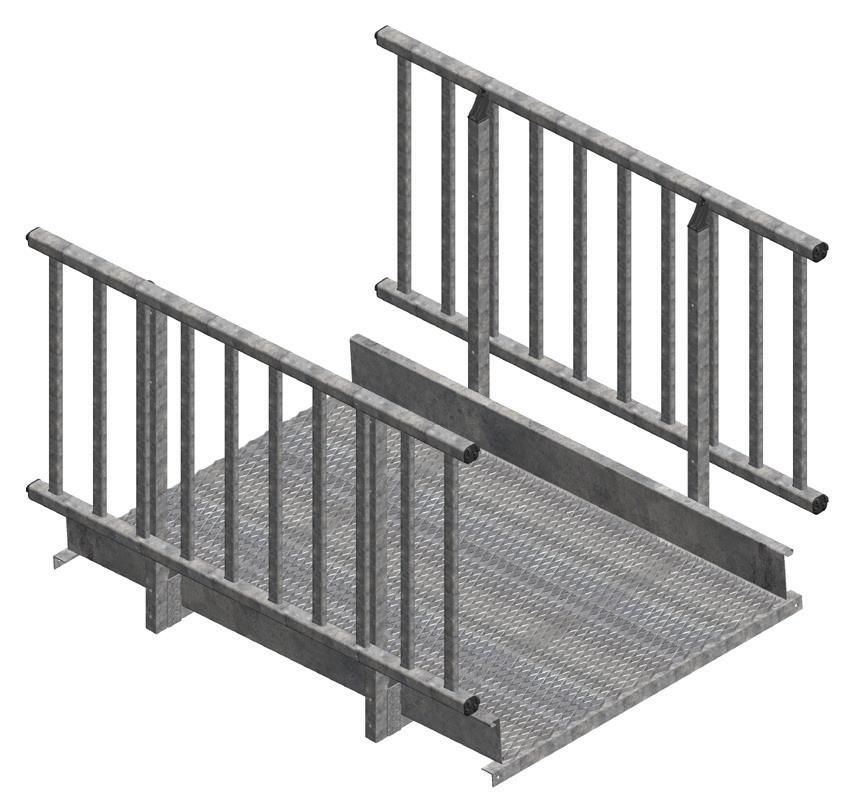

Flexible Ebenen
Die Ebenen der EU-Rampe sind in fünf Standardgrößen verfügbar (1,1 x 1,1 m, 1,1 x 1,5 m, 1,5 x 1,5 m, 1,5 x 1,9 m und 1,9 x 1,9 m ) und eignen sich gleich gut als Eingangs-, Absatz- und Treppenflächen. Die Außenbreite aller Ebenen beträgt 1,1 m, 1,5 m oder 1,9 m. Sie lassen sich zu größeren Einheiten zusammensetzen. Das Sortiment umfasst zudem Keile für die Ebenen mit einem Winkel von 20 oder 40 Grad. Die mobilen Abrollsicherungen lassen sich leicht montieren, ganz ohne Schrauben, Blindnieten und ähnliche Befestigungselemente.
1,9 x 1,9 m
1,5 x 1,9 m
1,5 x 1,5 m
1,1 x 1,5 m
1,1 x 1,1 m
Kleinste Ebene:
1,1 x 1,1 m
Größte Ebene: 1,9 x 1,9 m
Vorhandene Treppen müssen nicht weichen
Unsere großen Ebenen in den Formaten 1,5 x 1,5 sowie 1,5 x 1,9 m sind auch mit einem einzigartig gestalteten Rand erhältlich, mit dem sich die Ebene über einer vorhandenen Treppe anbringen lässt. Das bedeutet, dass die Treppe bestehen bleiben kann, da die neue Rampe und Ebene direkt an die Türschwelle anschließen.
7

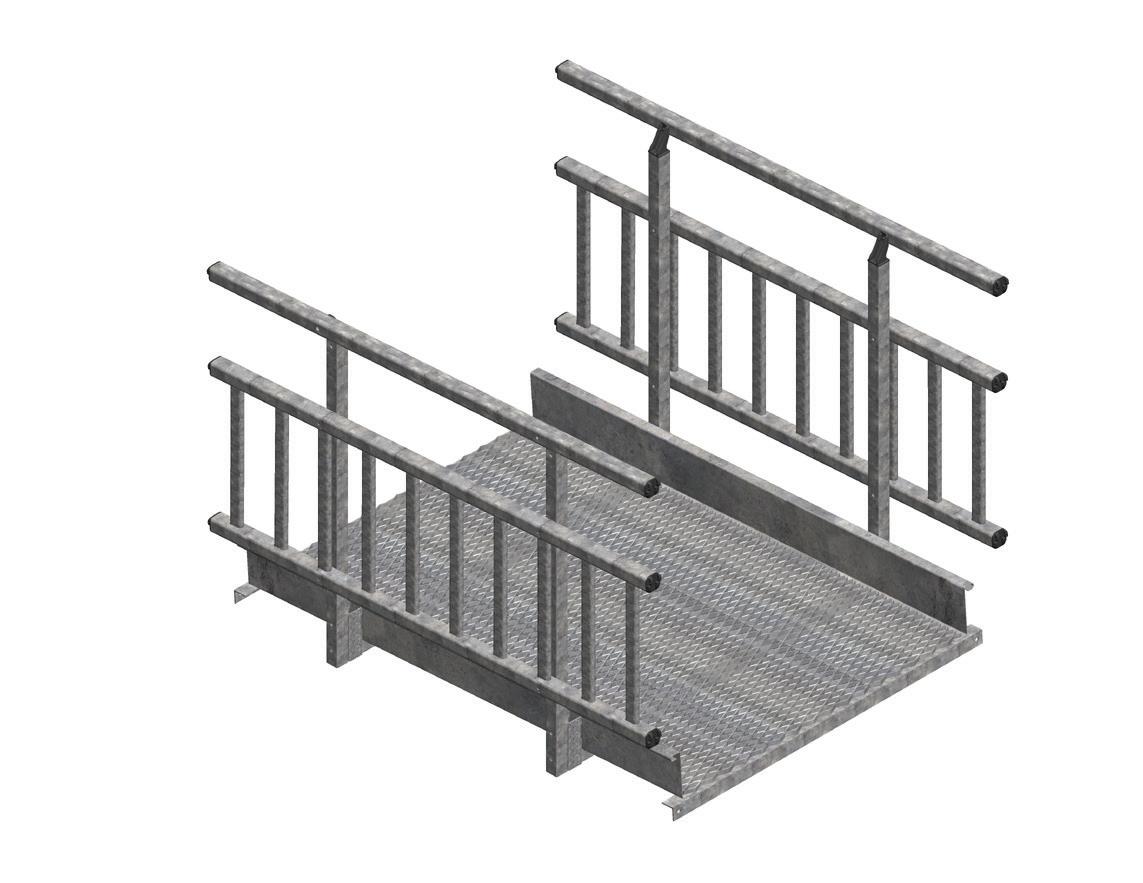

Geländer für alle Anforderungen
Standardmäßig sind drei verschiedene Arten von Geländern (Geländer 2, 3 und 4) verfügbar. Die Standardhöhe der Geländer beträgt 900 mm, alternativ sind auch 1100 mm möglich. Die vertikalen Öffnungen der Stabmodule haben eine Breite von 100 mm und erfüllen damit auch die geltenden Kindersicherheitsanforderungen. Bei geringen Höhen ist auch eine Ausführung ohne Geländer oder mit einem Geländer nur auf einer Seite möglich.
Ergonomischer Handlauf für sicheren Halt
Um einen sicheren und möglichst komfortablen Griff zu ermöglichen, verfügen alle Geländer über Tridents speziell entwickelten ergonomischen Handlauf mit dem Namen Ergosoft. Die Handläufe werden immer durchlaufend montiert.
Geländer 2
Unser am häufigsten verwendetes Geländer, das bei Wohnhäusern und in öffentlichen Bereichen zum Einsatz
Geländer 3
Wenn Sie nach einer attraktiven Lösung suchen. Dieses Geländer ist nur für öffentliche Bereiche erhältlich.
Geländer 4
Ein kindersicheres Geländer, das perfekt für Rampen passt, auf denen auch kleine Kinder gehen. Dieses Geländer ist nur für öffentliche Bereiche erhältlich. 8
Geländer 4

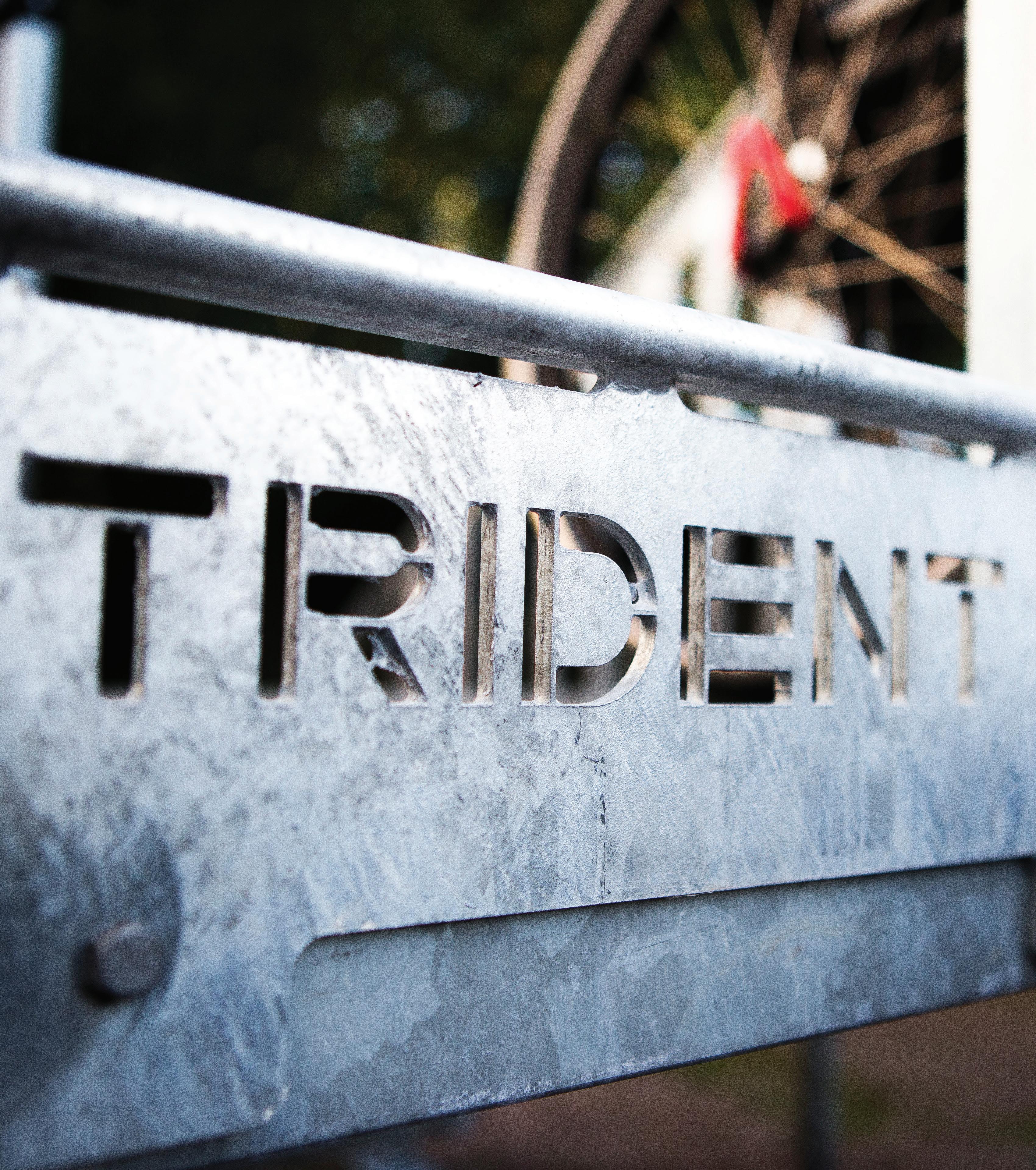

Überlegenes Material Stabilere Konstruktion dank Stahl
Wenn es um die Stabilität und Robustheit im Verhältnis zum Preis geht, ist Stahl sowohl Holz als auch Kunststoffen und anderen Metallen überlegen. So ist eine Stahlrampe beispielsweise um das Dreifache stabiler als eine entsprechende Rampe aus Aluminium. Das macht einen erheblichen Unterschied für Menschen aus, die Probleme mit dem Gleichgewicht haben oder körperlich geschwächt sind. Für eine größtmögliche Stabilität sollten alle Bestandteile aus Stahl sein – Rahmen, Lauffläche und Geländer.
Rutschfest zu jeder Jahreszeit...
Beim Einsatz im Außenbereich bietet kein anderes Material eine so gute Rutschfestigkeit wie Streckmetall. Seine Oberfläche gibt selbst dann noch einen sicheren Halt, wenn sie nass wird oder vereist. Das Eis kann sich schlecht an der Oberfläche halten und löst sich sehr leicht, sobald man darauf tritt. Bei der EU-Rampe verwenden wir Streckmetall aus feuerverzinktem Stahl, einem umweltfreundlichen Material, das in der Praxis völlig wartungsfrei ist. Die erste Anforderung an eine rutschsichere Rampe lautet, dass Niederschläge nicht auf der Lauffläche bleiben. Die zweite Anforderung ist, dass die Oberfläche Reibung und damit guten Halt geben muss. Auch in dieser Hinsicht bietet eine Lauffläche aus Streckmetall Vorteile gegenüber Holz oder Bodengittern, auf denen viele Arten von Schuhsohlen keinen guten Halt finden. Streckmetall schlägt sogar Lochblech und stranggepresstes Aluminium um Längen, da bei diesen nur ein sehr kleiner Teil der Oberfläche durchlässig für Niederschläge ist.
… unabhängig vom Schuhwerk und für jedes Alter
Es kann schwierig sein, mit hohen Absätzen auf einer Fläche zu gehen, die große Öffnungen hat, damit Schnee hindurchfallen kann. Deshalb sind die breiten Rampen und dazugehörigen Ebenen und Treppenstufen von Trident neben standardmäßigem Streckmetall auch mit HHP erhältlich. Dabei handelt es sich um eine spezielle Art von Streckmetall, die wesentlich kleinere Öffnungen hat. Dank der besonderen Oberflächengestaltung ist HHP trotzdem äußerst rutschfest. HHP ist auch beispielsweise beim Einsatz in Vorschulen von Vorteil, da es das Risiko vermindert, dass sich Kinder bei einem Sturz verletzen können.
9
Mit uns kommen Sie sicher bis ans Ziel
Die Bestellung einer EU-Rampe geht einfach und reibungslos – von der Planung bis zur Montage. Um ein perfektes Ergebnis zu erzielen, kann Trident Sie bei der Planung der Rampe unterstützen.
Trident ist Experte für Rampen
Der große Vorteil für Kunden – und Benutzer – liegt darin, dass Trident nicht nur die geltenden Vorschriften kennt, sondern auch genau weiß, was funktioniert, also zum Beispiel, wie eine Rampe an die jeweiligen Bedingungen am Einsatzort angepasst werden kann. Neben seiner Fachkenntnis und Erfahrung hat Trident auch den Ehrgeiz, das Bauen möglichst einfach zu machen, damit unsere Rampen korrekt montiert werden und für die Endkunden leicht nutzbar sind. Bei der Bestellung müssen lediglich Angaben zur Höhe sowie ein paar Fotos des Gebäudes oder der Treppe eingeschickt werden, wo die Rampe installiert werden soll. Anhand dieser Informationen erstellt Trident einen Produktvorschlag und ein Angebot. Diese erhalten die Kunden zusammen mit einer 3D-Abbildung, die zeigt, wie die fertige Lösung aussehen wird. In den Landesteilen, wo wir ansässig sind, können wir auch selbst zum Einsatzort fahren, um zu sehen, wie es an Ort und Stelle aussieht.
10
“
“
Die Rampen sind leicht zu montieren, flexibel, stabil und bieten den Vorteil, dass sie wiederverwendbar sind.
“
“
Fredrik Olsson, Bautechniker
Die Rampe lässt sich einfach transportieren und montieren. Henrik Rikardson Peterson, Hansson Bygg
11
Die sichere Wahl Erfüllt die strengen EU-Belastungsanforderungen
Die EU-Rampe wurde basierend auf den Anforderungen der EU-Normen entwickelt. Das bedeutet, dass die Produkte an ihren jeweiligen Verwendungszweck angepasst sind, z. B. in Privathäusern, Bürogebäuden, Schulen, Restaurants oder anderen öffentlichen Gebäuden. Alle unsere Produkte erfüllen die geltenden Anforderungen für die Wohnraumanpassung gemäß Kat. A, und angepasste Alternativen sind zur Verwendung in öffentlichen Bereichen gemäß Kat. C3 verfügbar. Strengere Anforderungen können durch eine kundenspezifische Konstruktion und Fertigung erfüllt werden. Beschreiben Sie uns Ihre Anforderungen, dann finden wir gemeinsam eine Lösung!
14001
12
9001
Erfüllt alle geltenden Vorschriften und Normen
EDie Konstruktion der EU-Rampe entspricht den europäischen und nationalen Bauvorschriften. Es können fertige Kontrastmarkierungen an der EU-Rampe montiert werden, welche die BBR-Anforderungen von einem Helligkeitskontrast von mindestens 0,40 gemäß NCS erfüllen.
Zertifizierungen und Sicherheit
Die Produktion von Trident AB ist qualitätszertifiziert gemäß ISO 9001 und umweltzertifiziert nach ISO 14001. Treppen und Modulzugänge erfüllen die TIL2-Anforderungen, d. h. sie wurden von TIL2-zertifizierten Sachkundigen in Bezug auf die Anforderungen und die Nutzbarkeit für Personen mit eingeschränkter Beweglichkeit oder Orientierung geprüft und verifiziert.
Eigene Fertigung in Schweden
Die EU-Rampe wird im eigenen Werk von Trident in Ängelholm entwickelt und produziert.
Alles auf Lager – schnelle Lieferungen
Da Trident selbst die volle Kontrolle sowohl über die Produktion als auch die Lagerhaltung hat, können wir Standardmodule häufig innerhalb von nur wenigen Tagen liefern.
14
Speziallösungen auf Wunsch möglich
Sollte es wider Erwarten nicht möglich sein, eine maßgeschneiderte Lösung mit unseren Standardmodellen zu erstellen, sind wir schnell in der Lage, eine Speziallösung für Sie zu entwerfen und zu fertigen.
TRIDENT INDUSTRI AB
Trident bietet ein umfangreiches Sortiment an Produkten für alle Orte, an denen Barrierefreiheit, Flexibilität, Sicherheit und Komfort höchste Priorität haben. Hier finden Sie alles von Produkten aus eigener Entwicklung, wie zum Beispiel unsere bekannte EU-Rampe, bis hin zu Qualitätsprodukten schwedischer und internationaler Marken.
9001
14001
TRIDENT AB Metallgatan 25, SE-262 72 Ängelholm, Sweden Telefon: +46 (0)431 44 95 00 E-mail: info@trident.se www.trident.se
