EDIFICIO PÚBLICO
Escuela de teatro
Filmoteca Municipal: Sede Suramericana
Centro comunitario, deportivo y cultural
VIVIENDA
Facultad de Salud Pública
Patios en altura
Mitigación del ruido por tráfico vehicular en viviendas en altura en la ciudad de Medellín
ÍNDICE
INVESTIGACIÓN 10 14 19
08 06
04

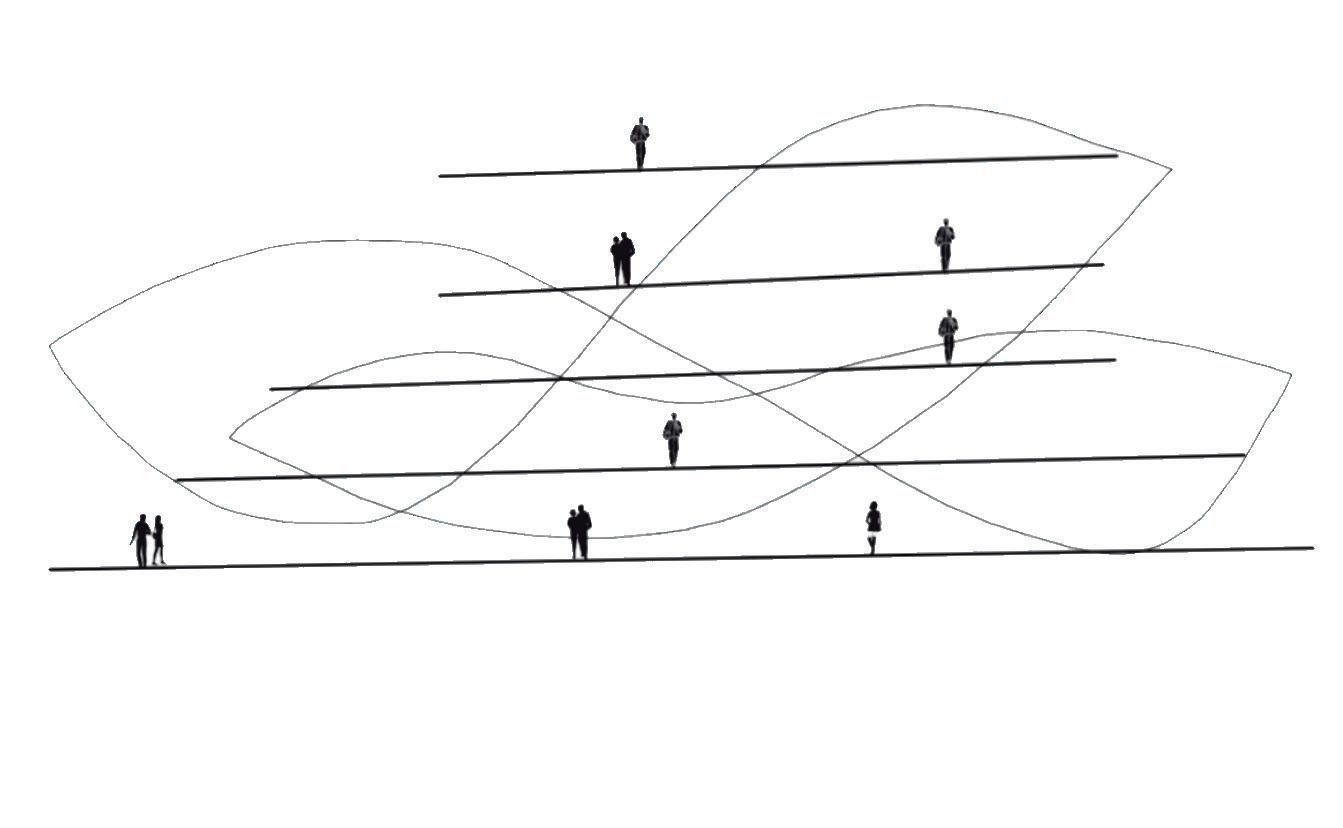

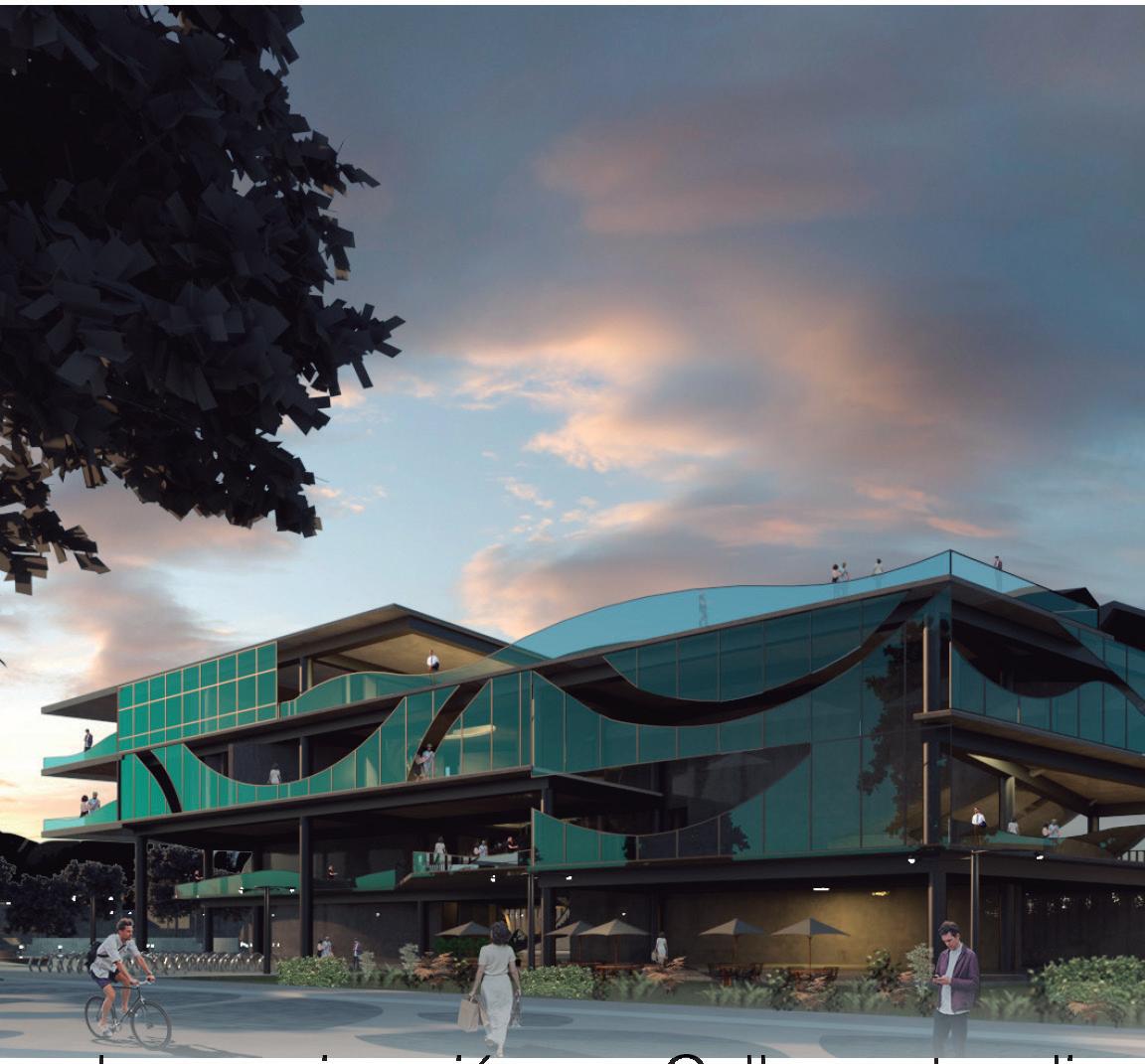

Las intenciones proyectuales se enfocan en buscar crear una identidad de la ciudad, por lo que se recurre a abstraer el perfil de las montañas para crear formas orgánicas, y corresponder al recorrer natural del ser humano. Además, el barrio Cristo Rey donde se ubica, es un lugar donde los adultos mayores han habitado toda su vida, y seguramente su ascendencia lo hizo de igual manera, es un barrio de tradiciones; es por ello que se quiso devolver la tradición del teatro, actividad que se viene perdiendo en la ciudad actual.
CENTRO COMUNITARIO, DEPORTIVO Y CULTURAL
ACTIVIDAD
ACTIVIDAD
COMUNITARIO, DEPORTIVO
CULTURAL
Niños
ACTIVIDAD
ACTIVIDAD
ACTIVIDAD
0 a 9 años: 15,11%
CENTRO COMUNITARIO, DEPORTIVO CULTURAL
Niños
conectado con una población predominanpropuesta dedicada a este grupo manera, como se generan espacios para visibiactividades como lo son la danza, callejero.
0 a 9 años: 15,11%
Adolescentes
Al rededor del 60% de la población de la comuna Santa Cruz se encuentra dentro de estas edades.
Niños 0 a 9 años: 15,11%
Al rededor del 60% de la población de la comuna Santa Cruz se encuentra dentro de estas edades.
al estar conectado con una población predominanjoven, tiene un a propuesta dedicada a este grupo poblacional y de esta manera, intereses. Es así como se generan espacios para visibicultura urbana, con actividades como lo son la danza, y el arte callejero.
Adolescentes 10 a 19 años: 15,43%
El proyecto está ubicado en la comuna Santa Cruz, barrio Palermo, al estar conectado con una población predominantemente joven, tiene un programa dedicado a los intereses de este grupo poblacional. Es así como se generan espacios para visibilizar la cultura urbana, con actividades representativas como lo son la danza, el hip hop y el arte callejero. Además, se soluciona el déficit de espacio público a nivel metropolitano, gracias a la conexión con la estación Tricentenario del metro.
10 a 19 años: 15,43% Adultos jóvenes
20 a 34 años: 24,23%
Adultos jóvenes 20 a 34 años: 24,23%
Adolescentes 10 a 19 años: 15,43%
Al rededor del 60% de la población de la comuna Santa Cruz se encuentra dentro de estas edades.
Al rededor del 60% de la población de la comuna Santa Cruz se encuentra dentro de estas edades.
Adultos jóvenes 20 a 34 años: 24,23%
se soluciona un déficit de espacio público a nivel metropolitano, gracias a la conexión con el Metro de Medellín distintas rutas de buses que pasan tanto por la autopista la Avenida Regional.
déficit de espacio público a nivel conexión con el Metro de Medellín buses que pasan tanto por la autopista Regional.
comunidades porque son necesarias para el desarrollo y de la sociedad, hace parte de pertenecer a un sistema de organización de la sociedad. En el caso de la comuna Santa Cruz se un nulo espacio dedicado a la música, esta es un arte que las personas con sentimientos y emociones a través del sonido.
Vivimos en comunidades porque son necesarias para el desarrollo y el avance de la sociedad, hace parte de pertenecer a un sistema de organización de la sociedad. En el caso de la comuna Santa Cruz se encuentra un nulo espacio dedicado a la música, esta es un arte que conecta a las personas con sentimientos y emociones a través del sonido.
necesarias para el desarrollo y de pertenecer a un sistema de caso de la comuna Santa Cruz se la música, esta es un arte que sentimientos y emociones a través del sonido.
comunidades porque son necesarias para el desarrollo y sociedad, hace parte de pertenecer a un sistema de sociedad. En el caso de la comuna Santa Cruz se espacio dedicado a la música, esta es un arte que personas con sentimientos y emociones a través del sonido.
es dado a las generaciones más jóvenes de una comunidad, público es un espacio dedicado a la escena underground y que directamente relacionado con la calle.
El espacio es dado a las generaciones más jóvenes de una comunidad, donde lo público es un espacio dedicado a la escena underground y que debe estar directamente relacionado con la calle.
las generaciones más jóvenes de una comunidad, un espacio dedicado a la escena underground y que directamente relacionado con la calle.
generaciones más jóvenes de una comunidad, dedicado a la escena underground y que con la calle.
ACTIVIDAD
Niños 0 a 9 años: 15,11%
Adolescentes 10 a 19 años: 15,43%
ÁREA DEPORTIVA

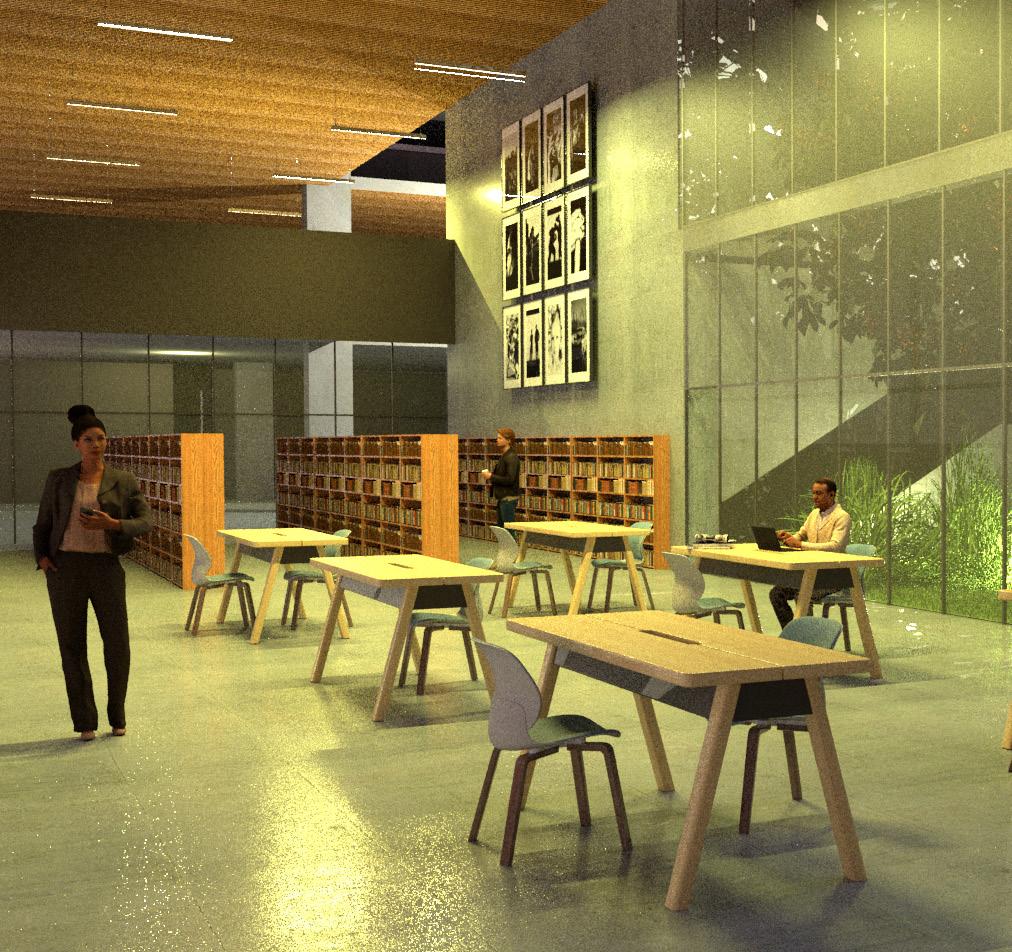

ÁREA CULTURAL BIBLIOTECA AUDITORIO
Al rededor del de la población comuna Santa se encuentra de estas edades.
Adultos jóvenes 20 a 34 años: 24,23%

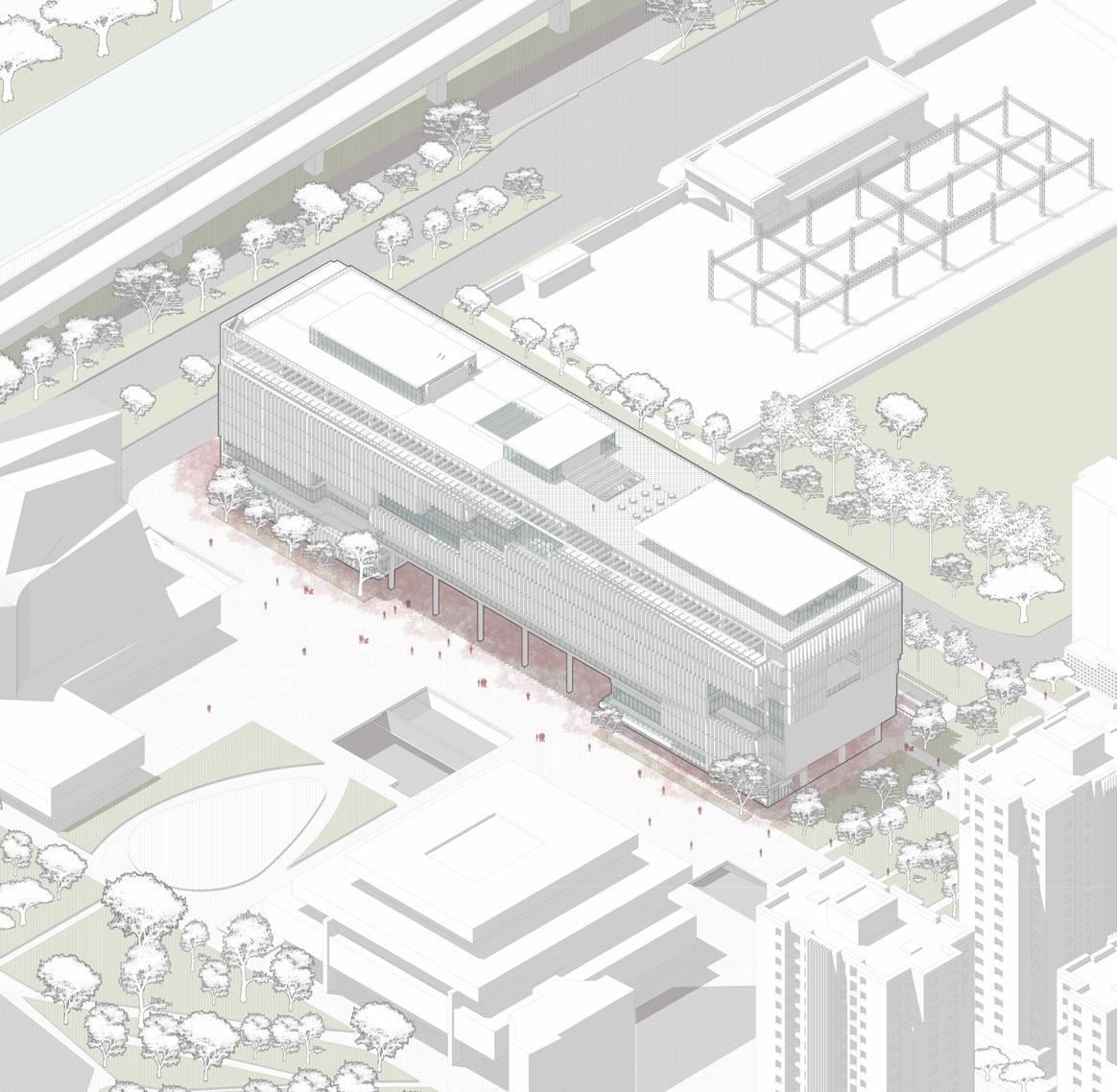

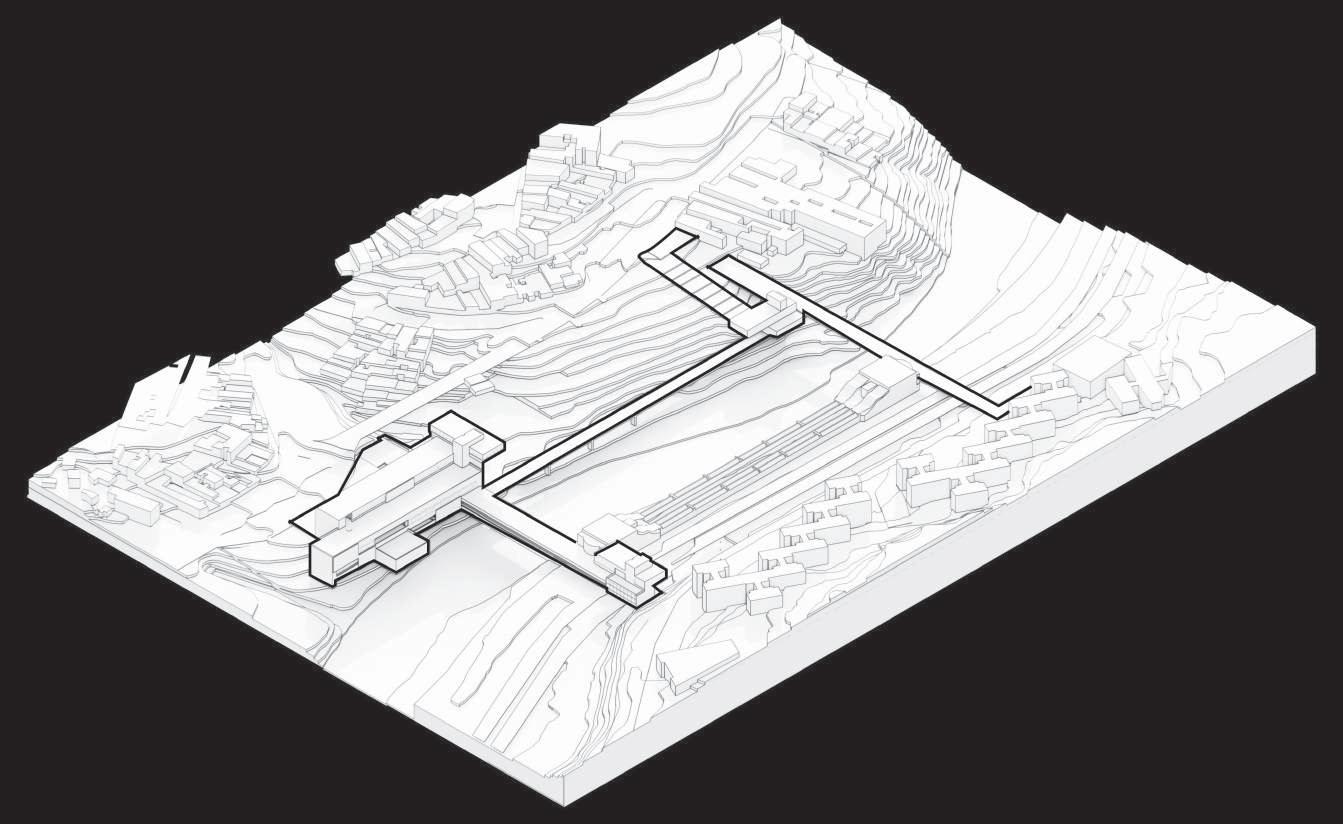

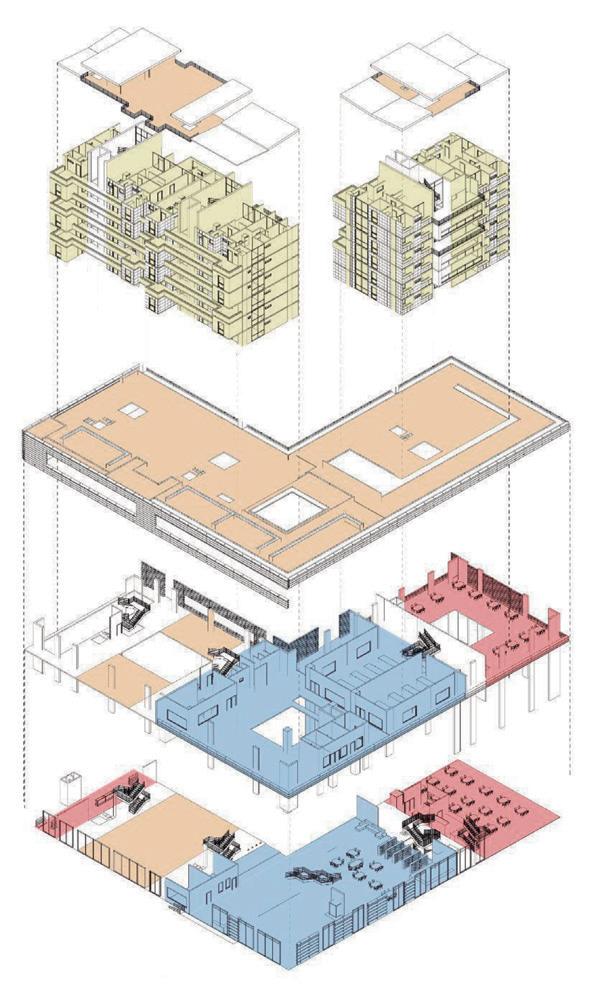

ISOMÉTRICO GENERAL
ADMINISTRACIÓN
Vivimos en comunidades porque son necesarias para el desarrollo el avance de la sociedad, hace parte de pertenecer a un organización de la sociedad. En el caso de la comuna Santa encuentra un nulo espacio dedicado a la música, esta es conecta a las personas con sentimientos y emociones a través
Vivimos en comunidades porque el avance de la sociedad, hace organización de la sociedad. En encuentra un nulo espacio dedicado conecta a las personas con sentimientos
El espacio es dado a las generaciones más jóvenes de una donde lo público es un espacio dedicado a la escena underground debe estar directamente relacionado con la calle.
El espacio es dado a las generaciones donde lo público es un espacio debe estar directamente relacionado
Adolescentes años: jóvenes años:
CAFETERÍA HALLADMINISTRACIÓN
En compañía de Simón Enríquez Vargas

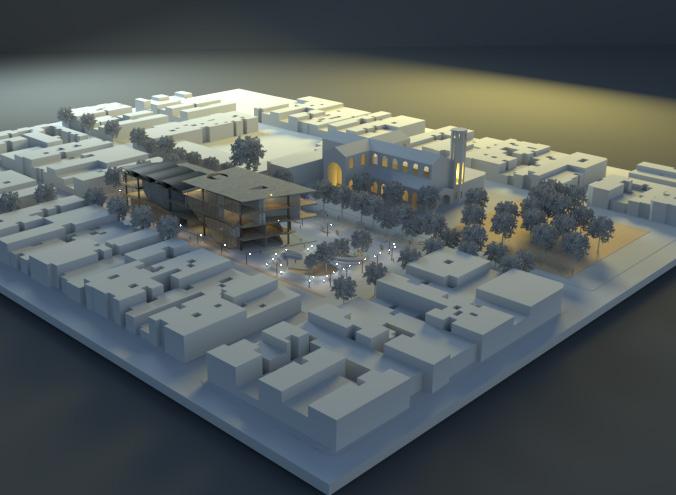

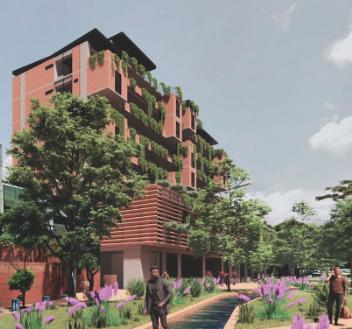

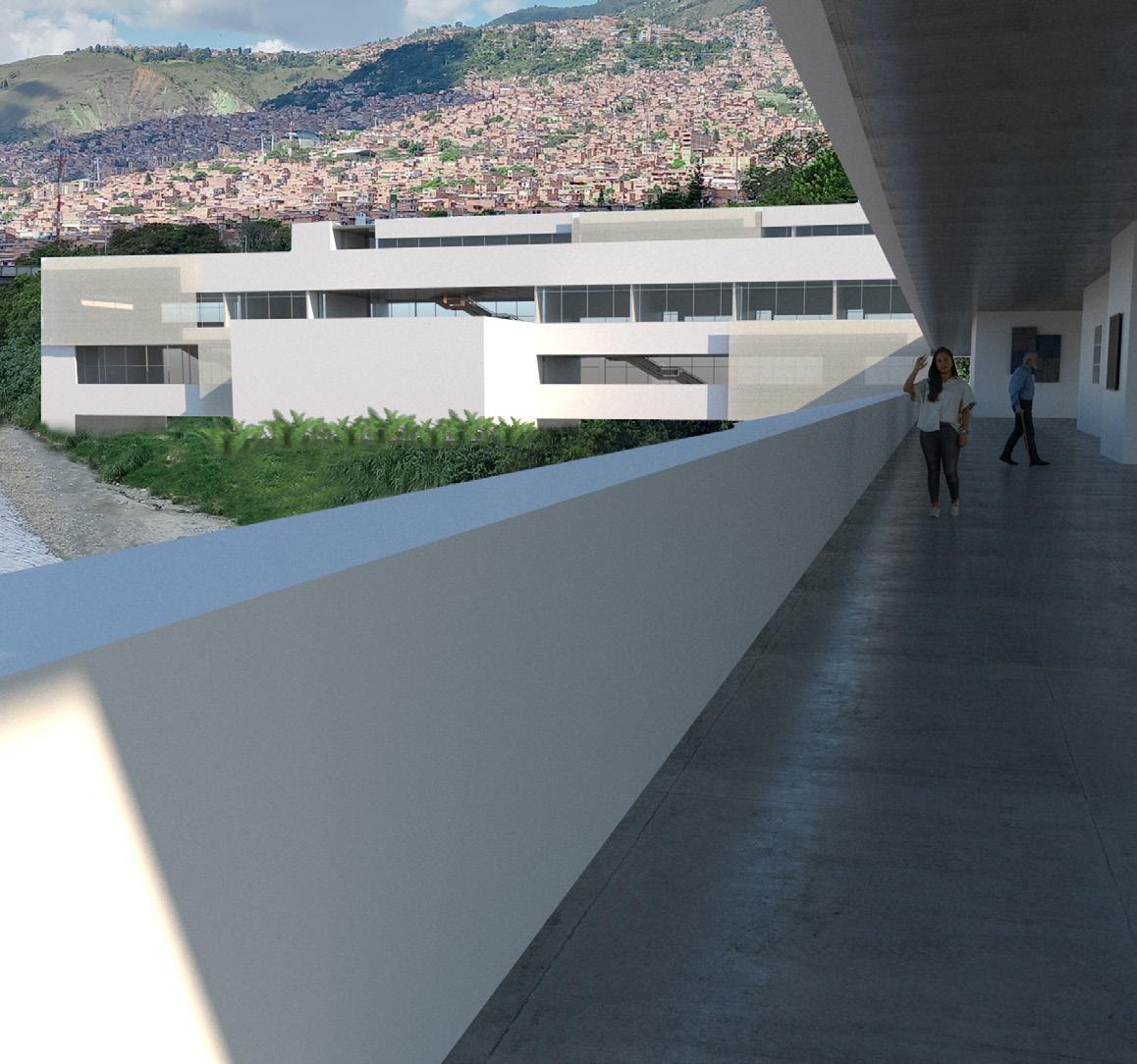

Imaginario exterior

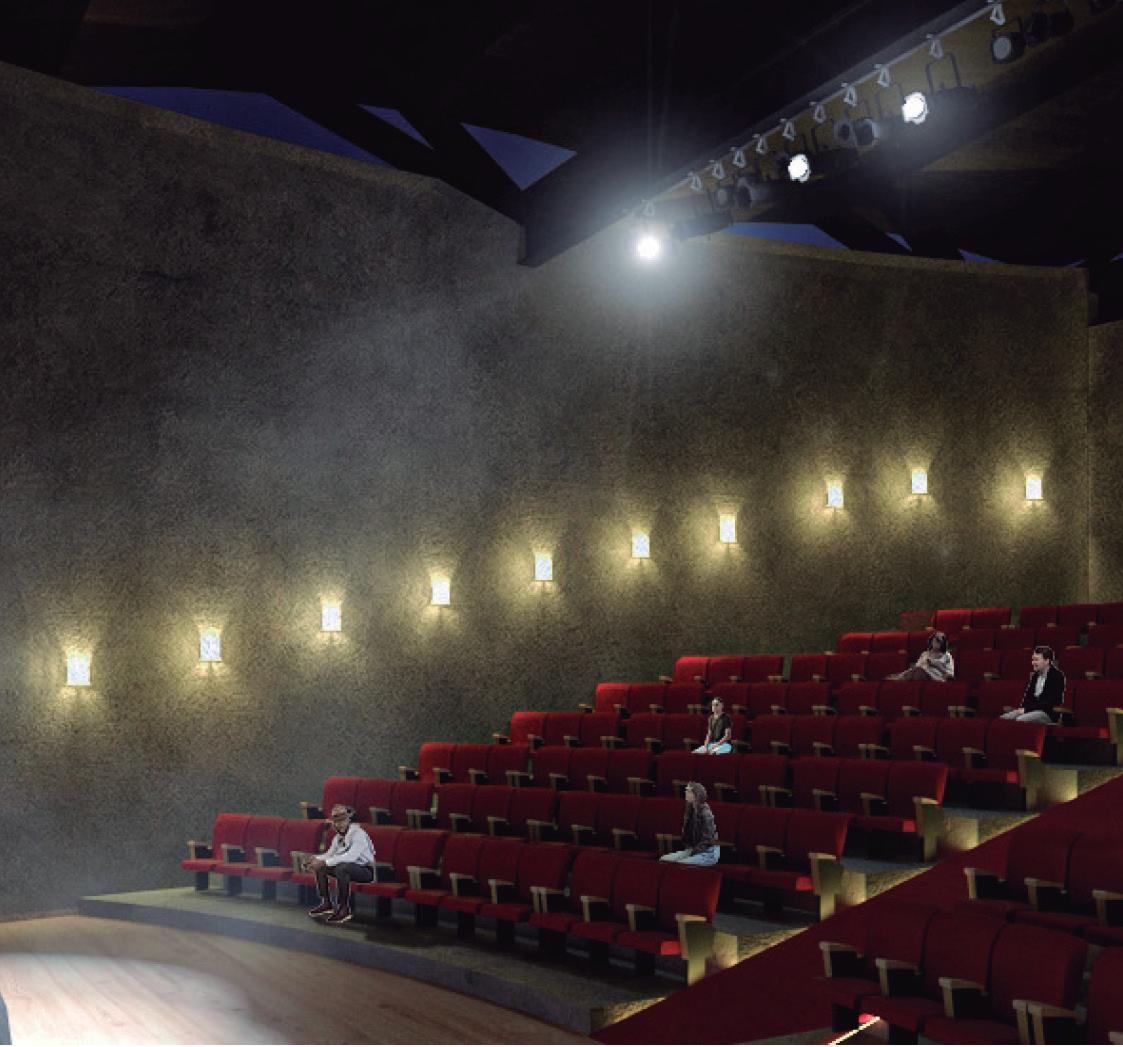

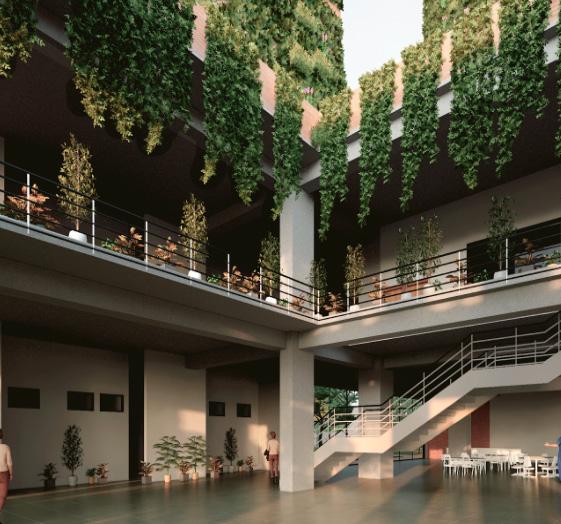

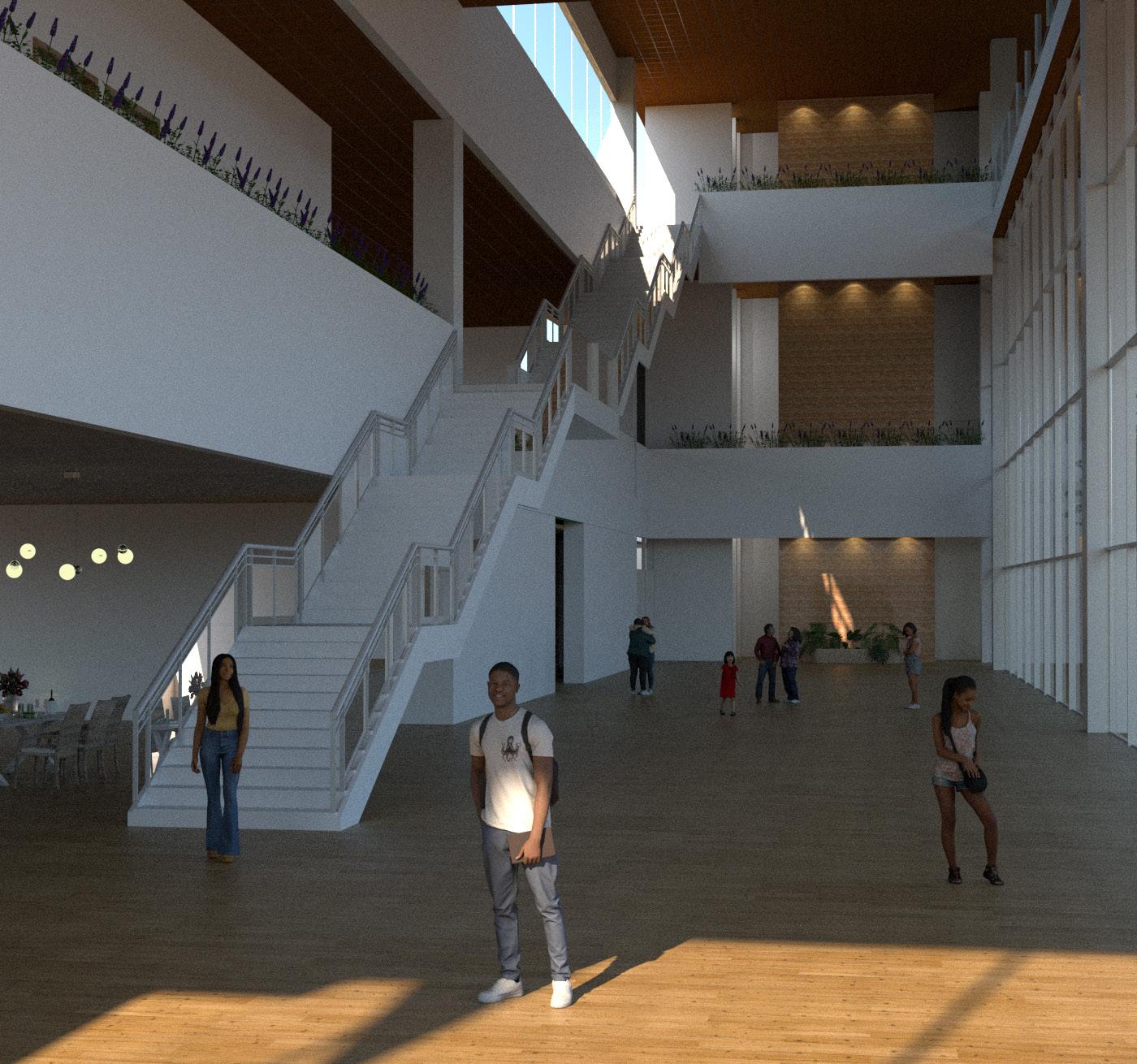

Imaginario interior 06

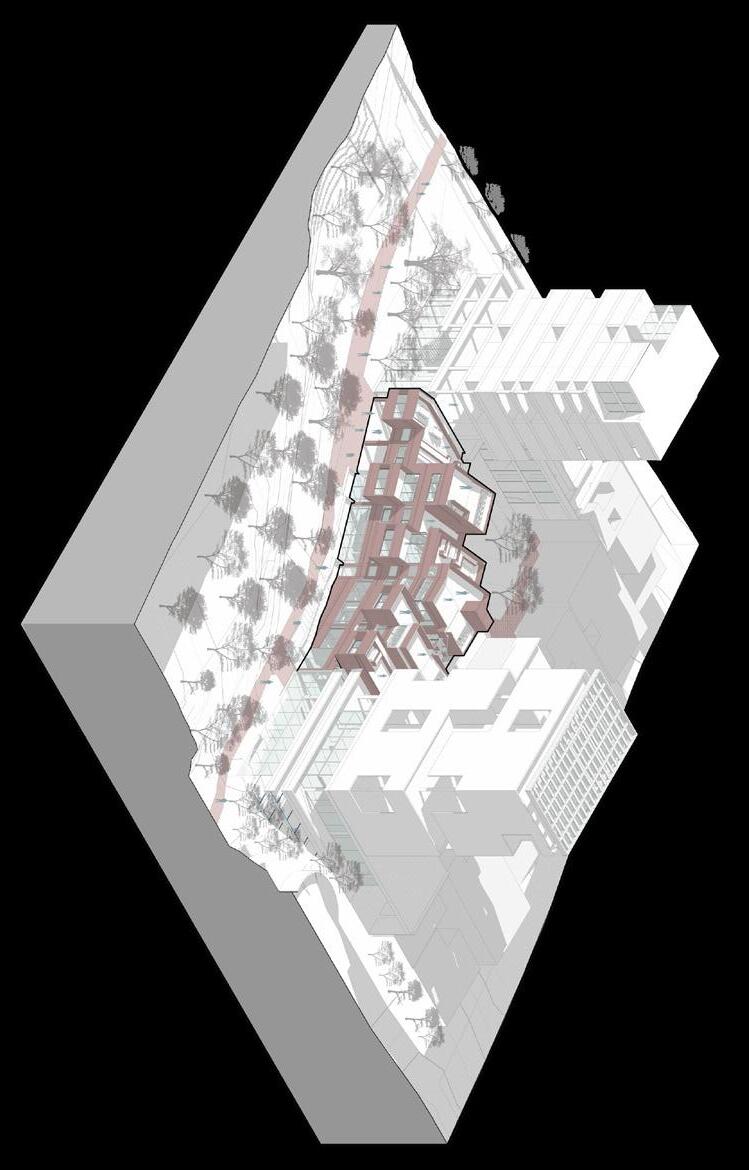

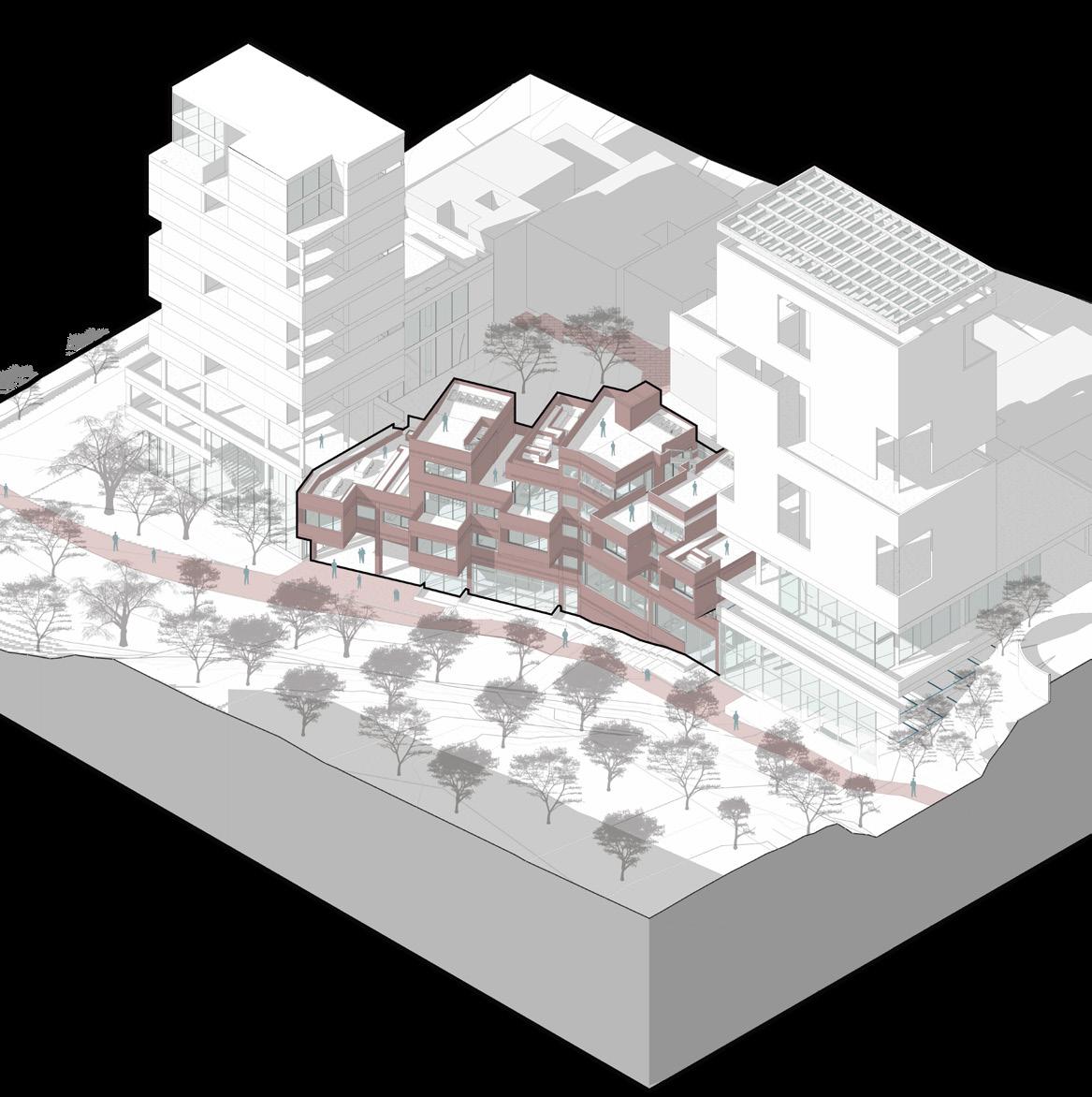

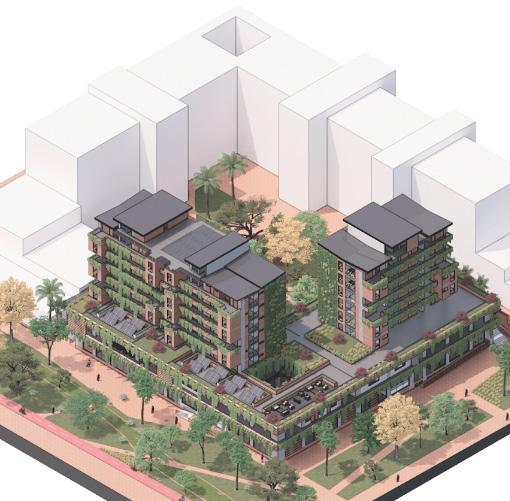

Isométrico proyecto

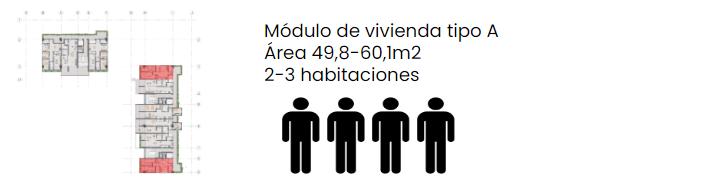

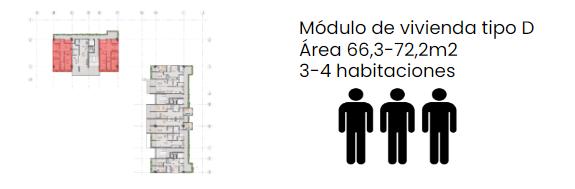

PROGRAMA
EXPOSICIÓN CAFETERÍA HALL - FOYER ZONA INFANTIL

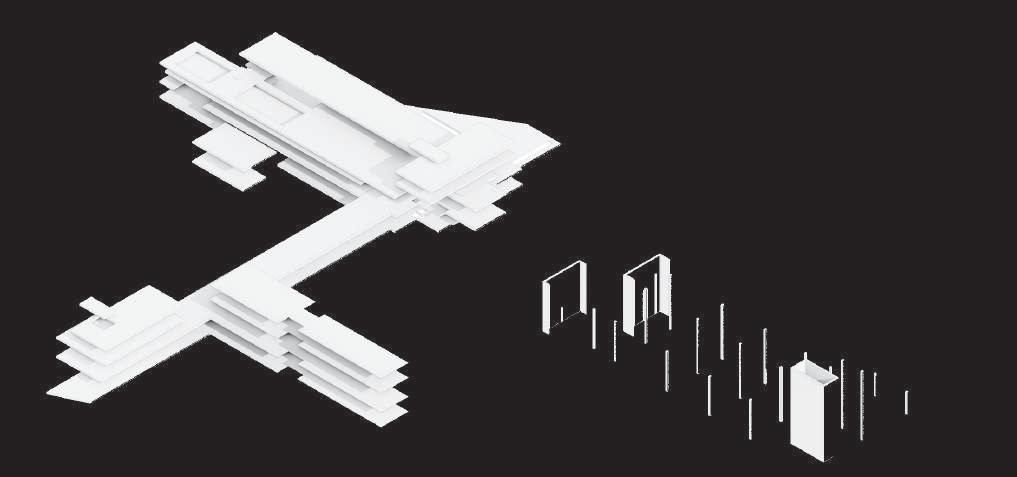

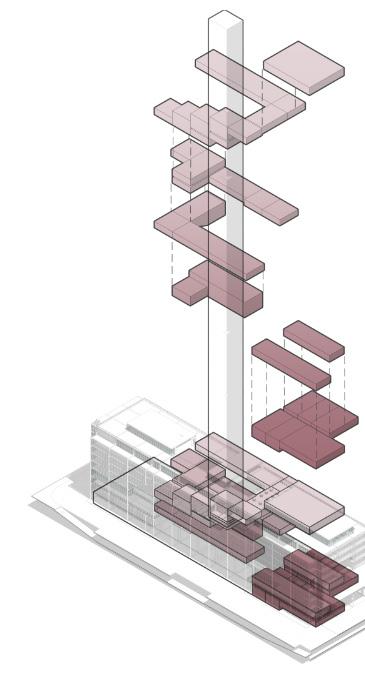

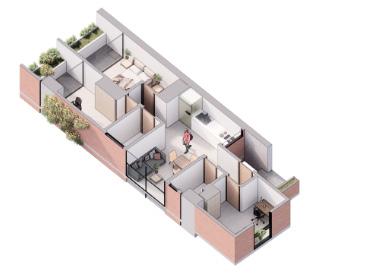

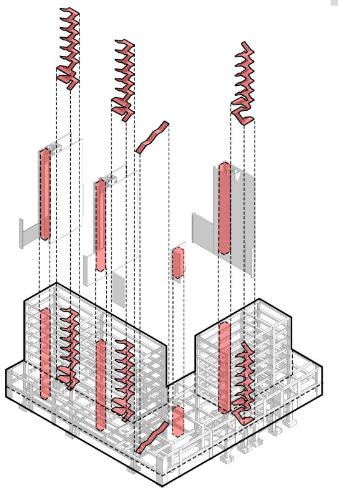

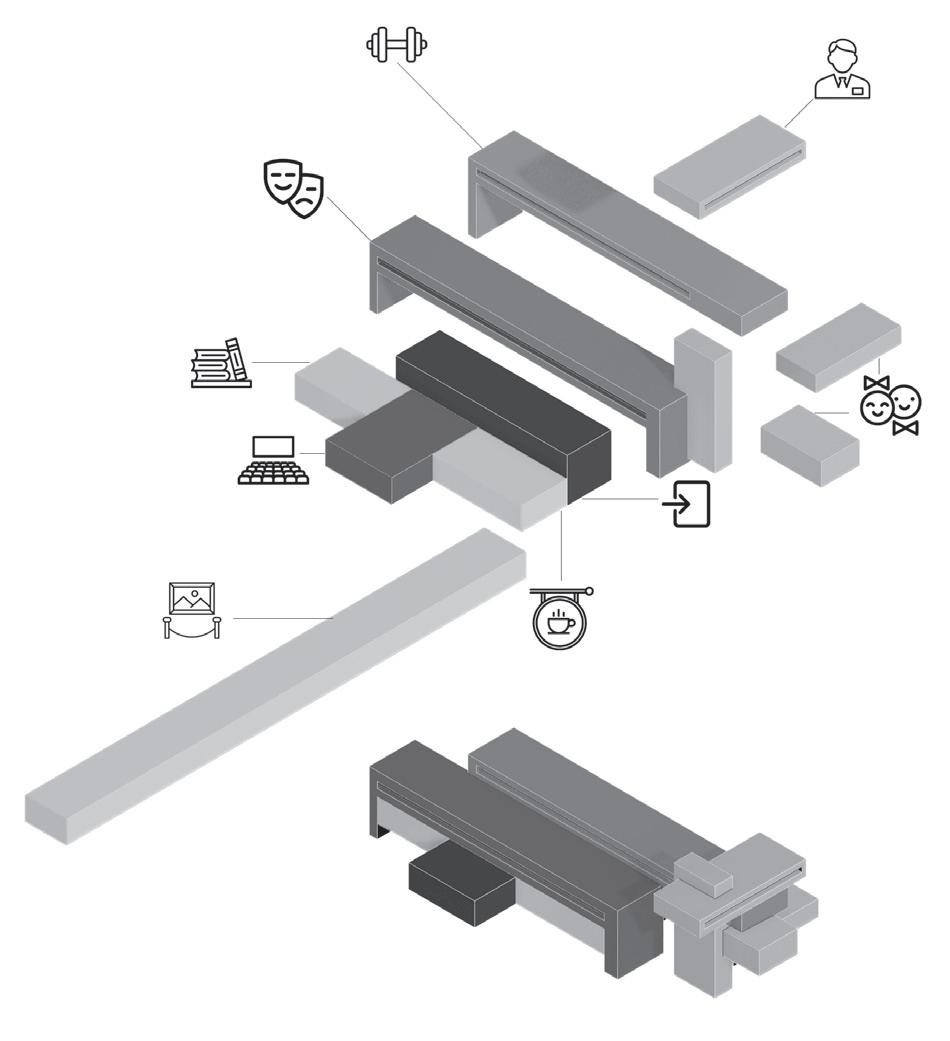

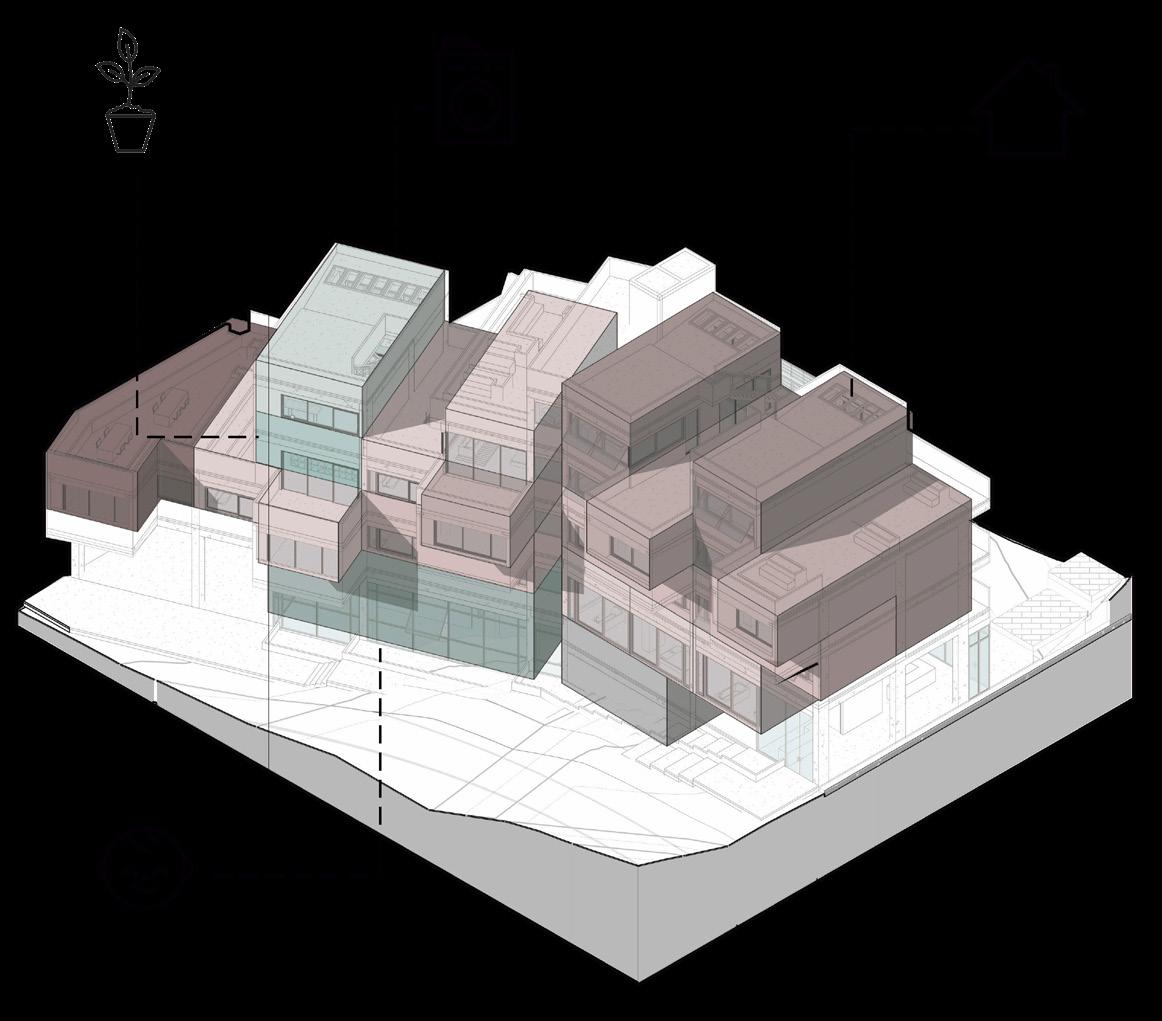

Isométrico programa

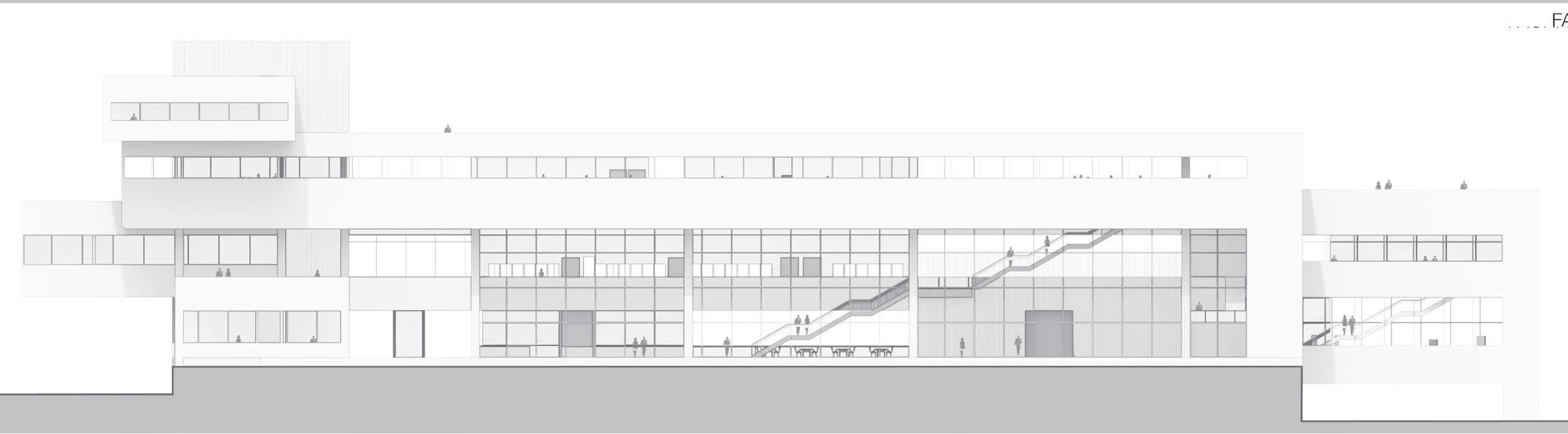

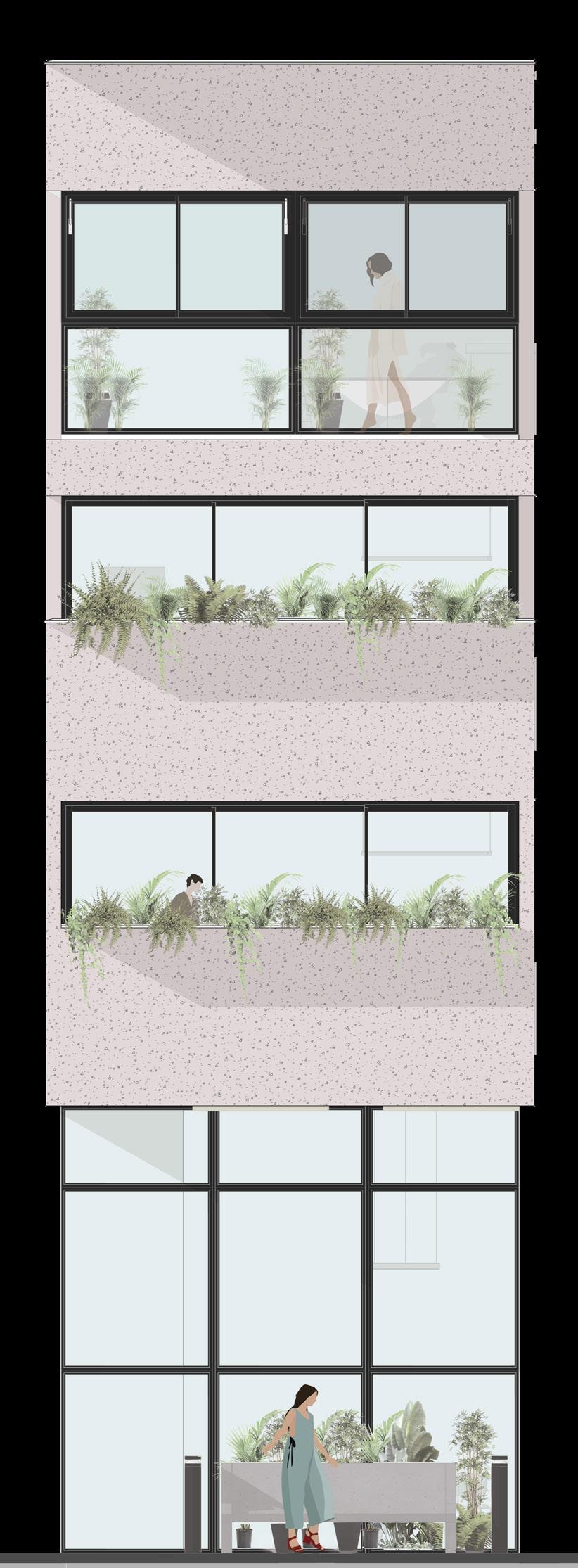

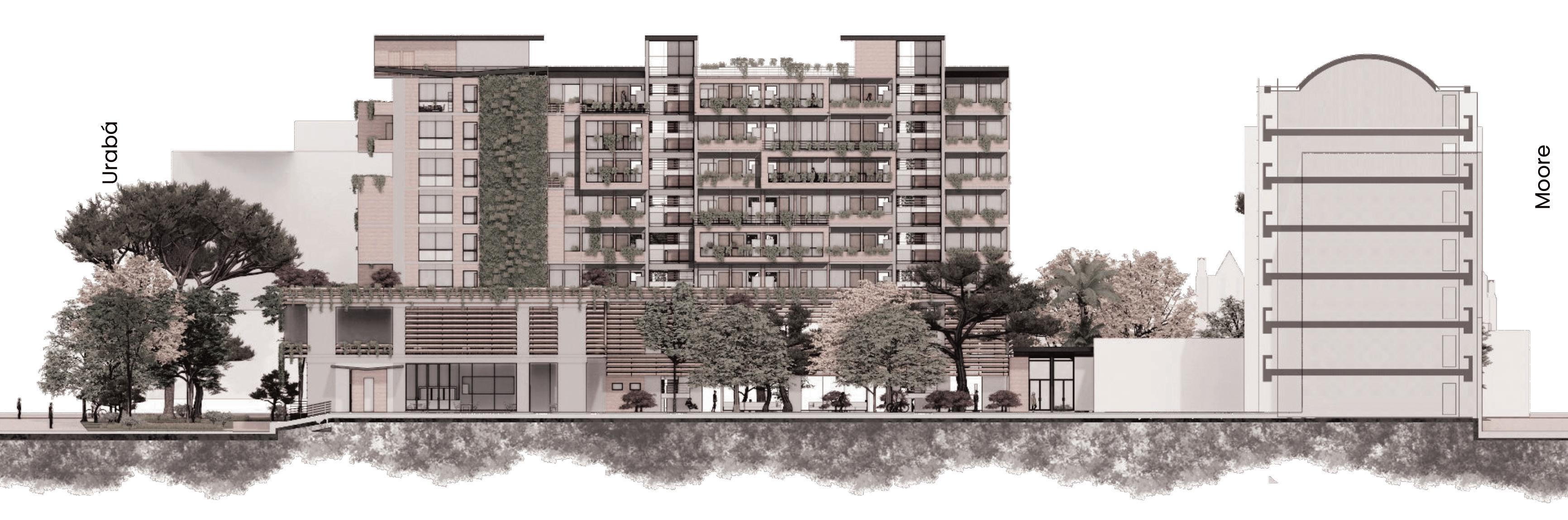

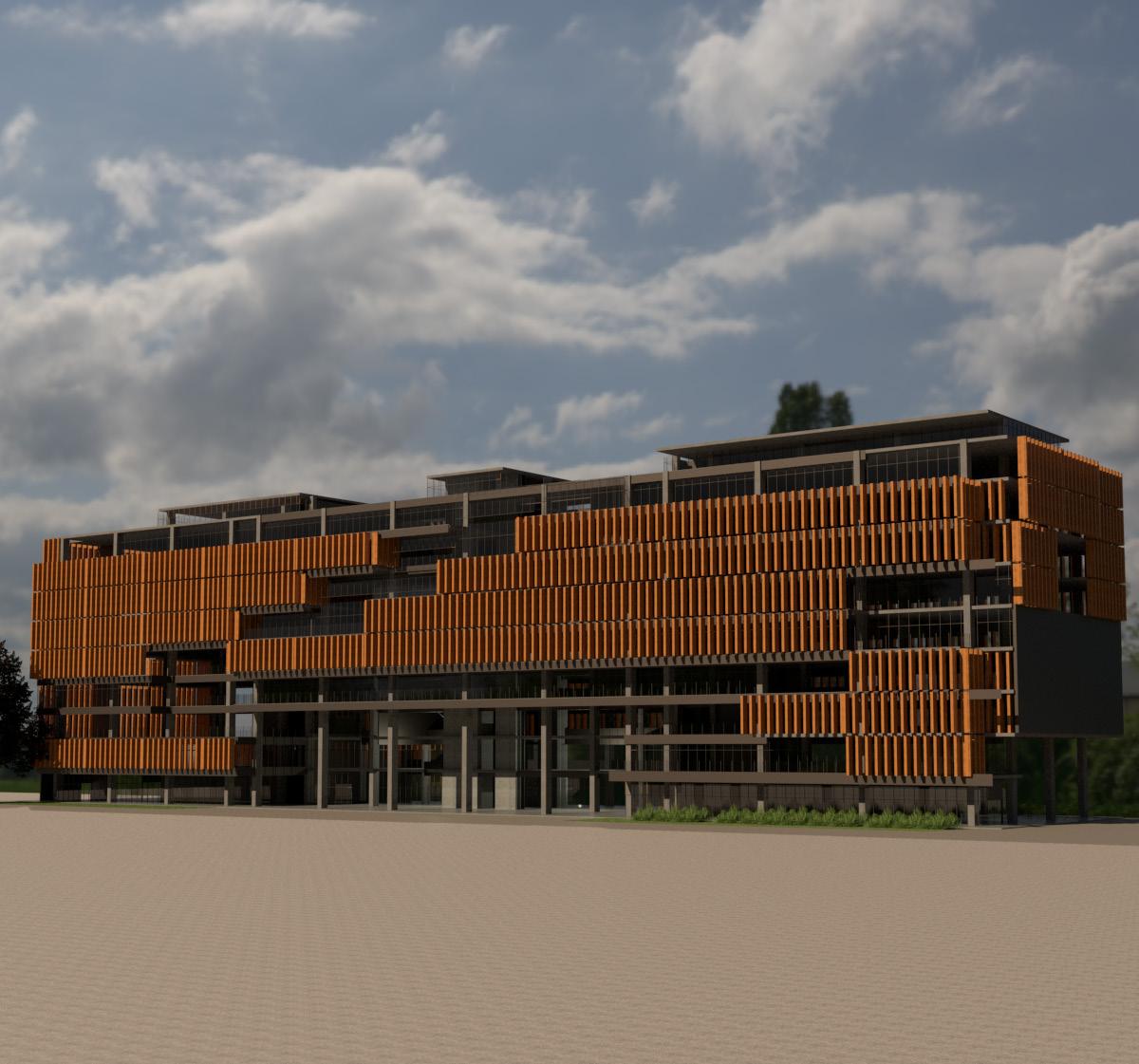

Fachada oriente

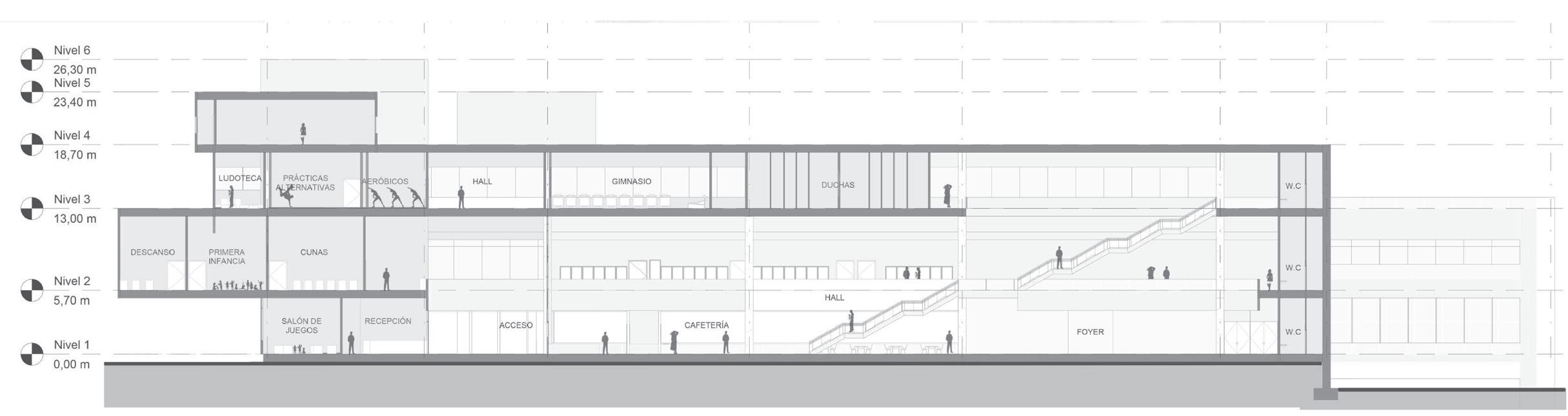

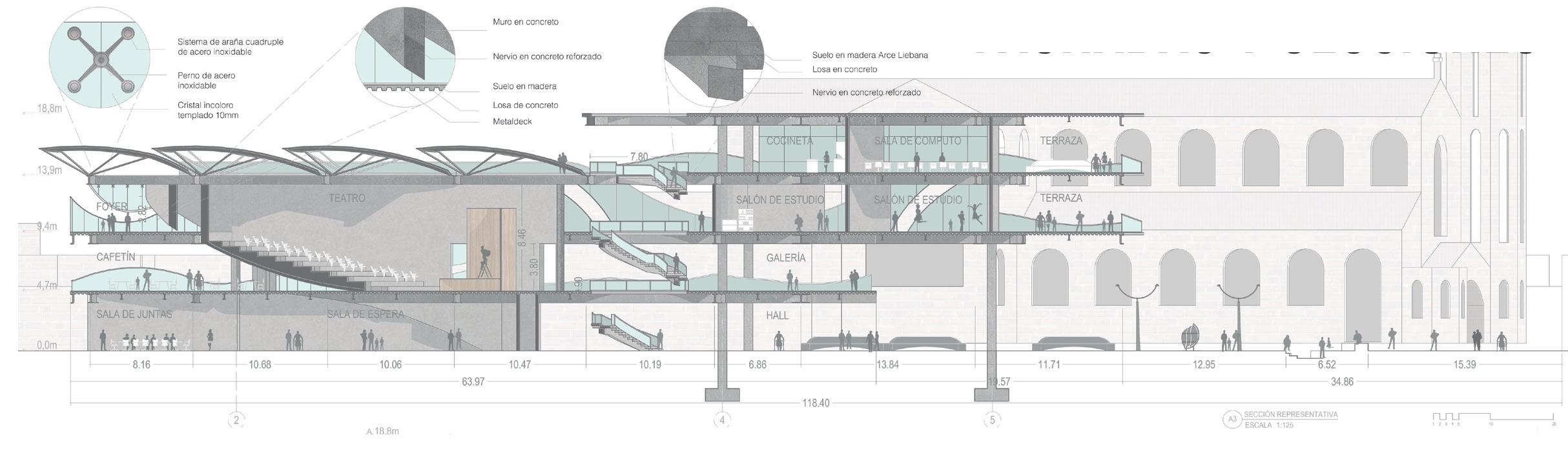

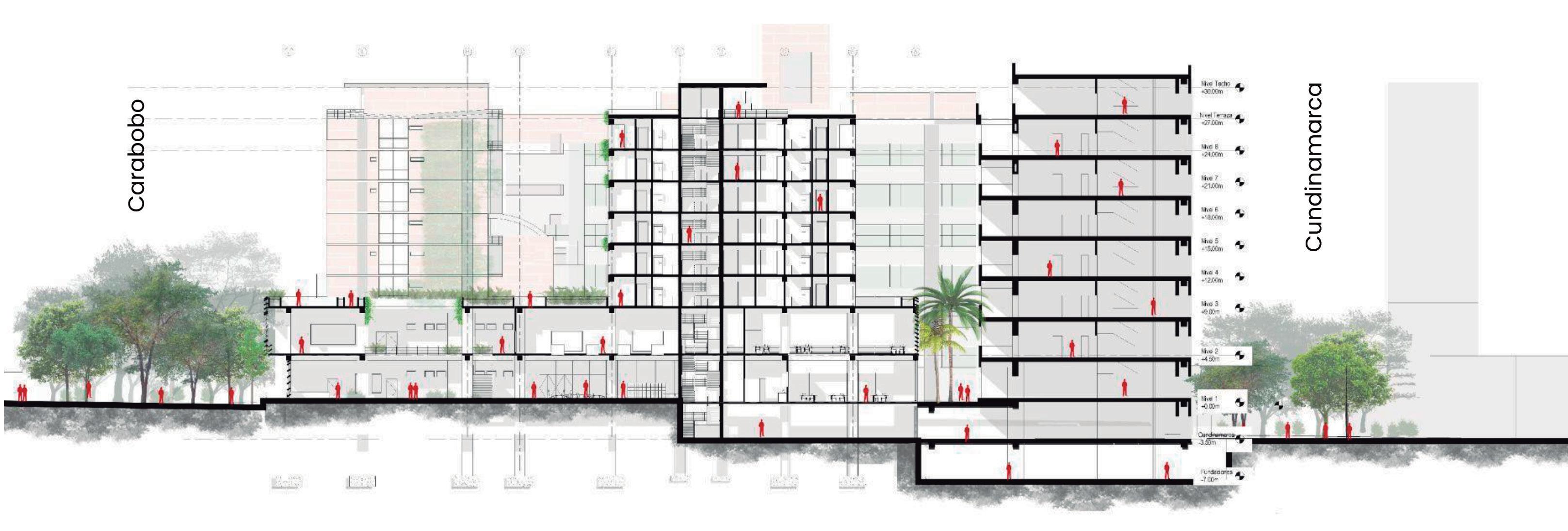

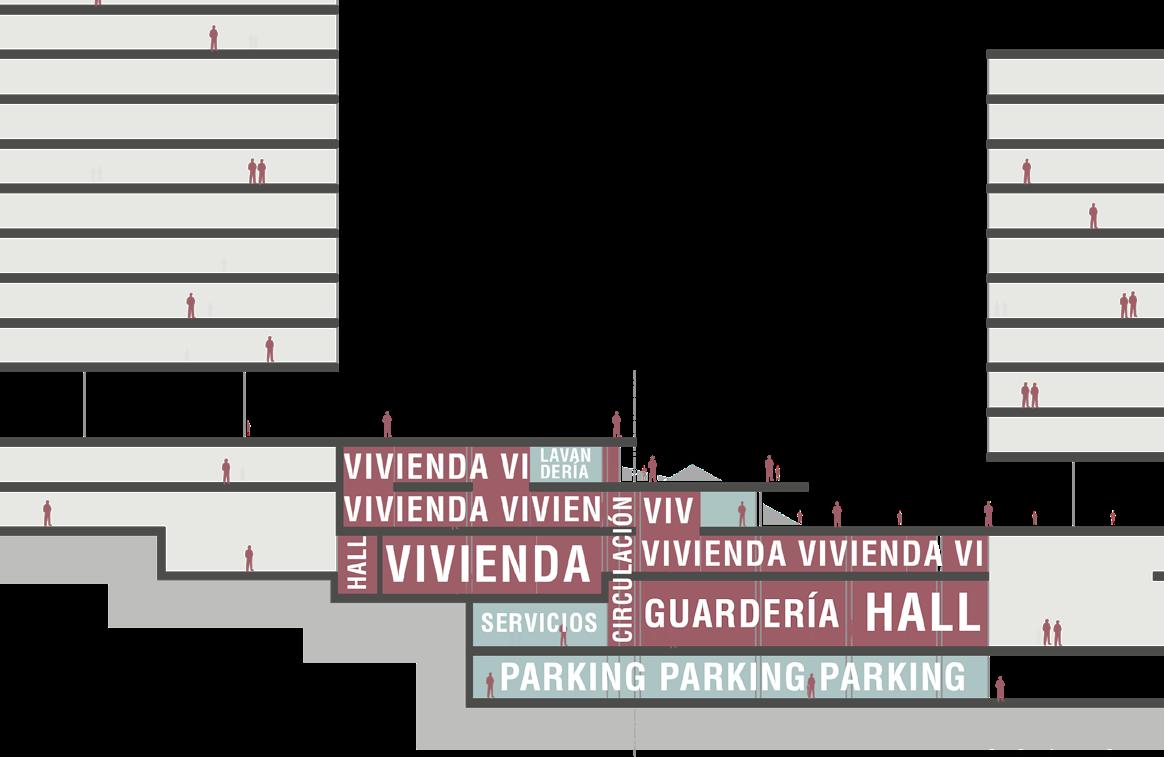

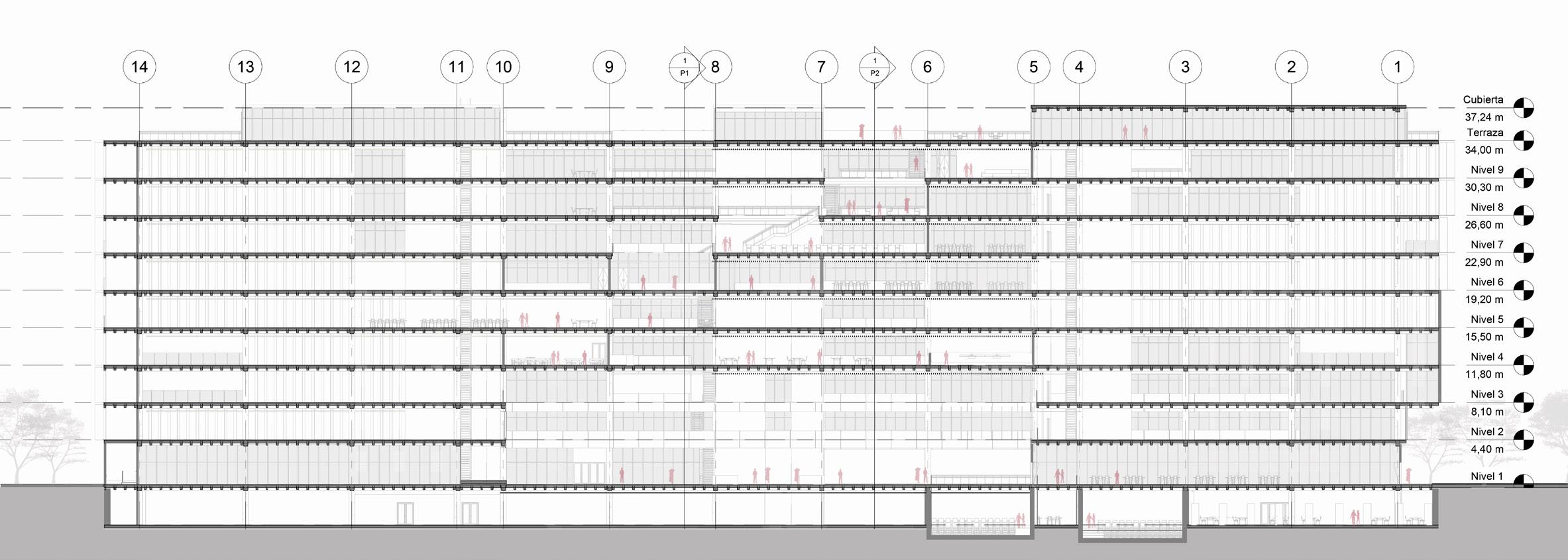

Sección representativa

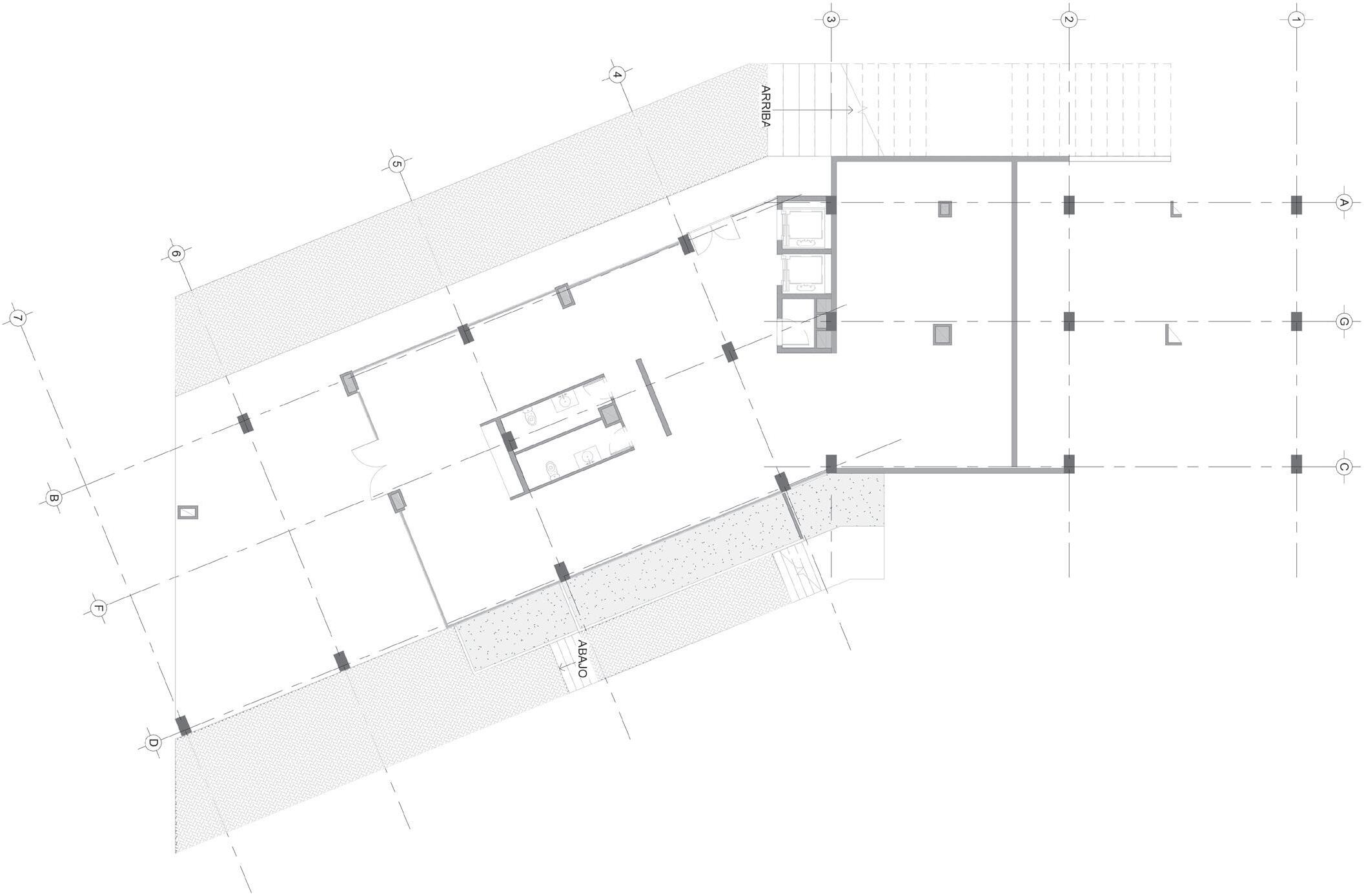

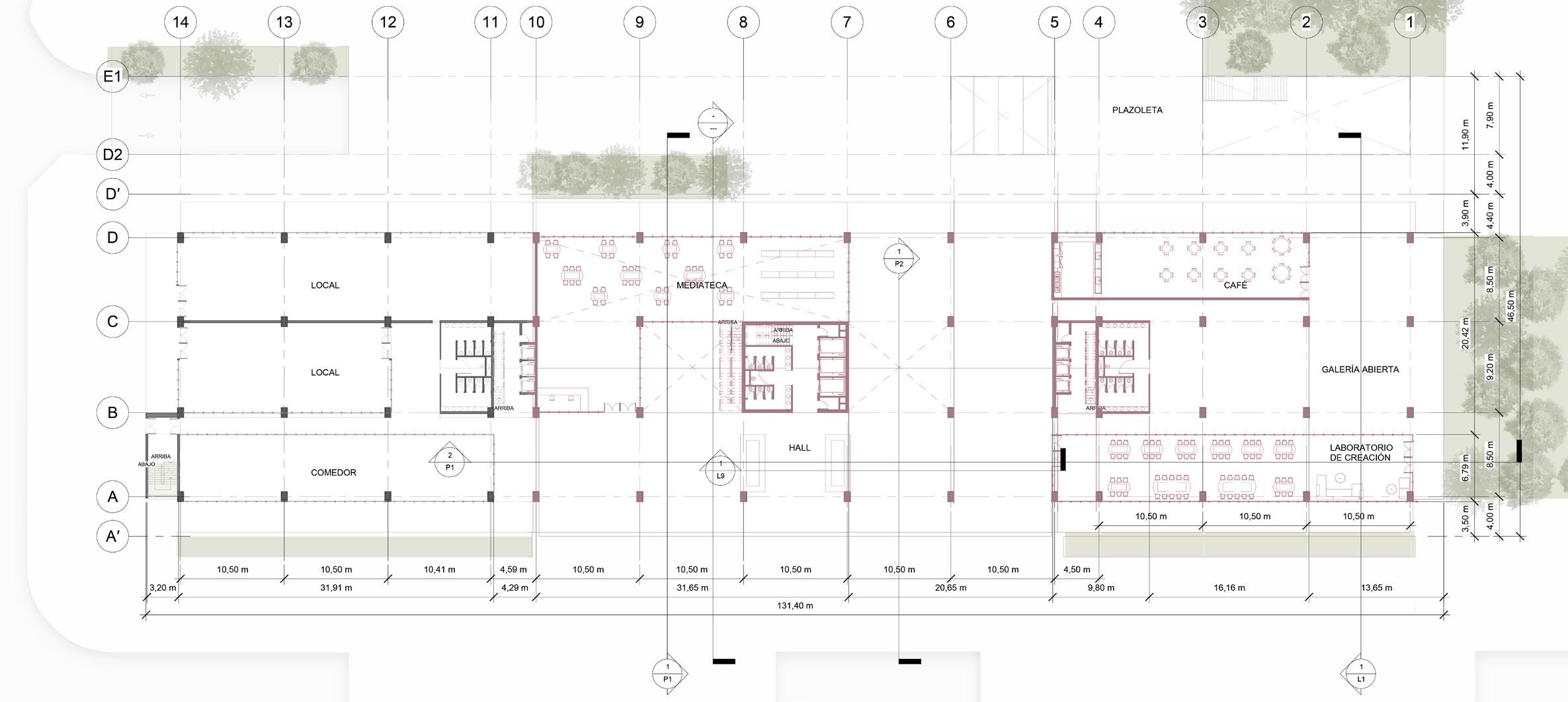

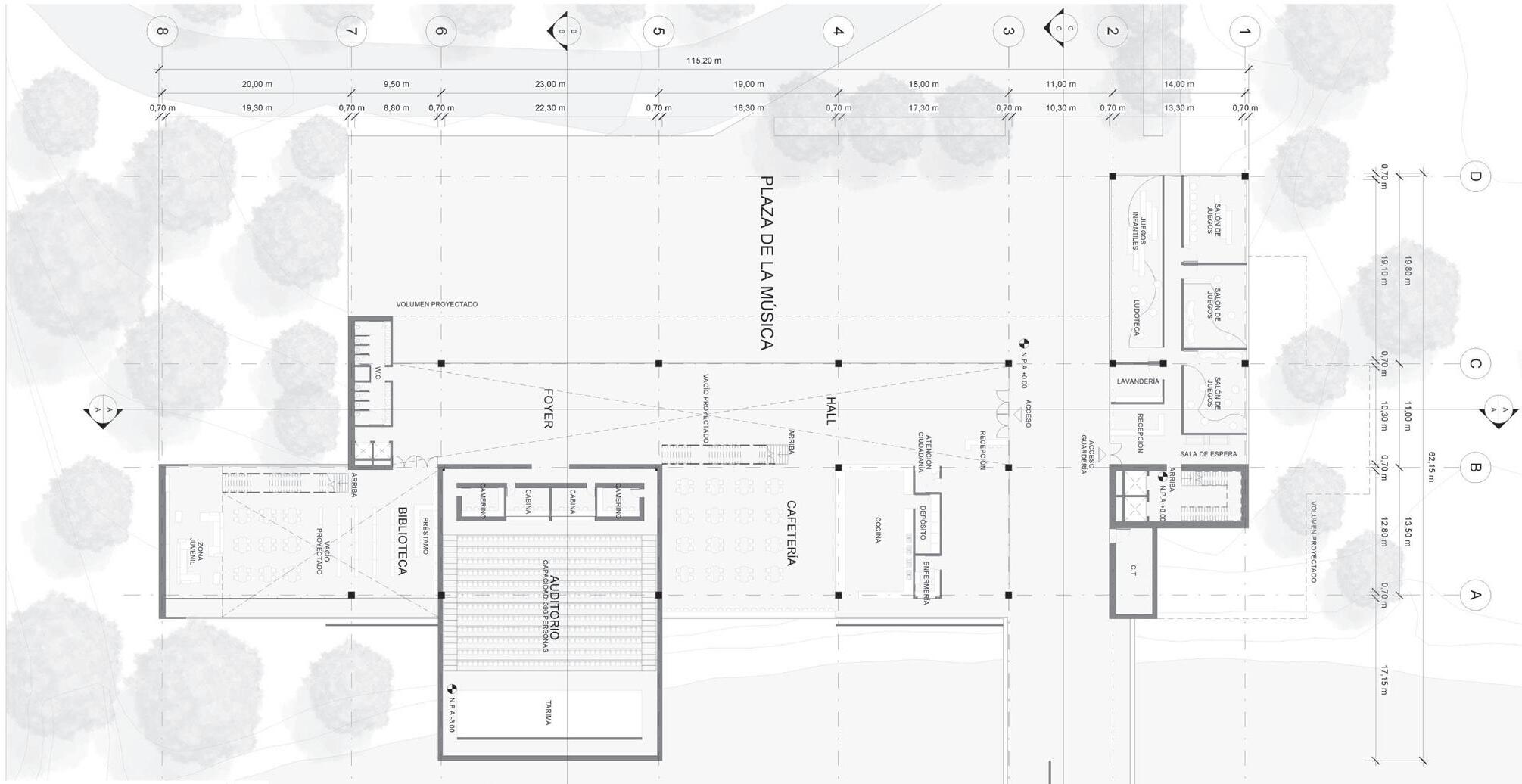

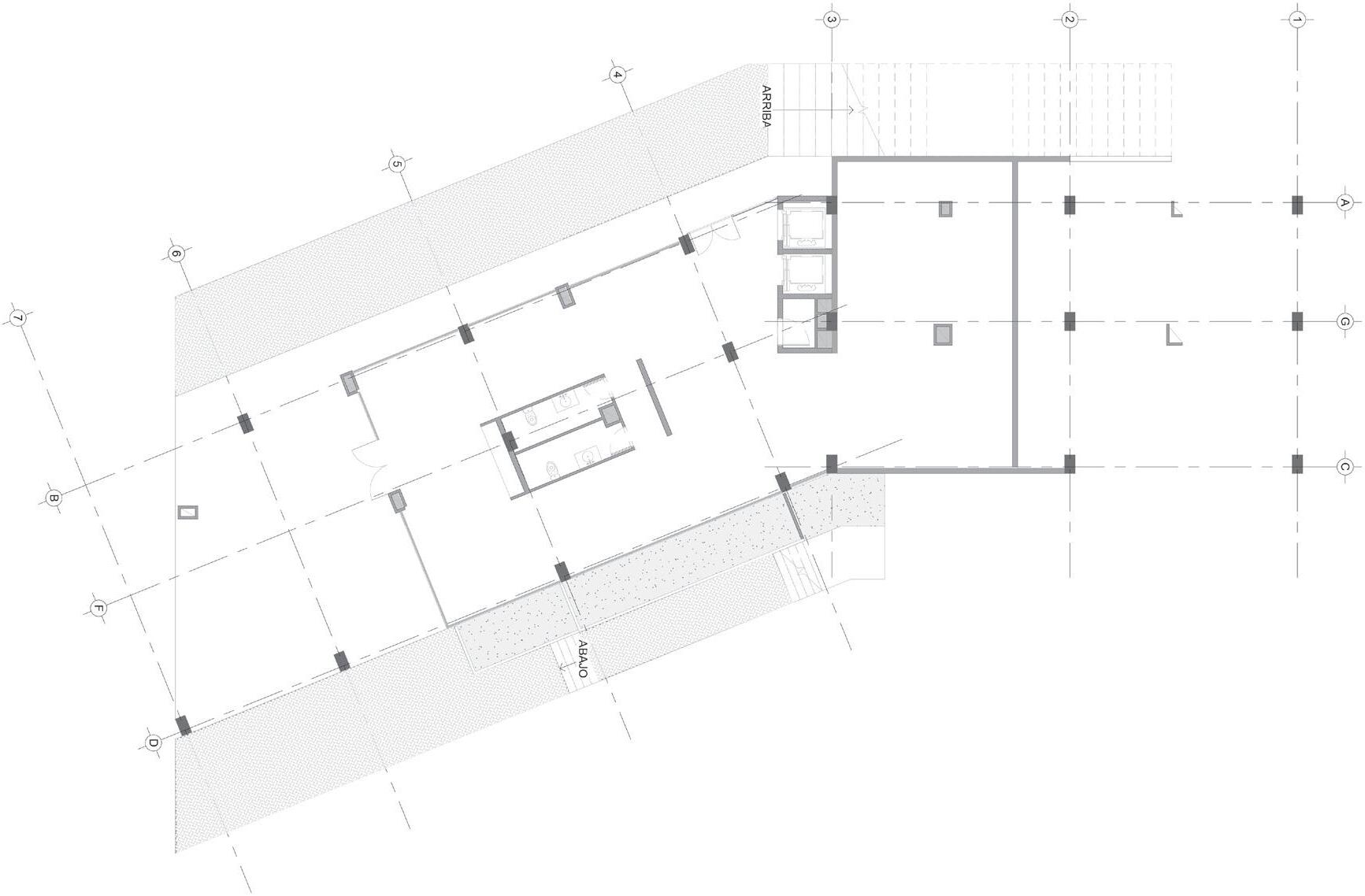

Planta de primer nivel 07

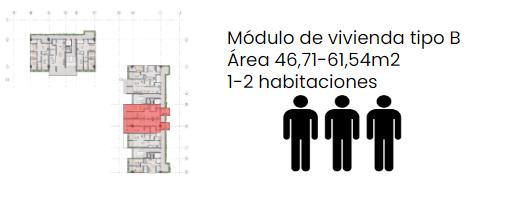

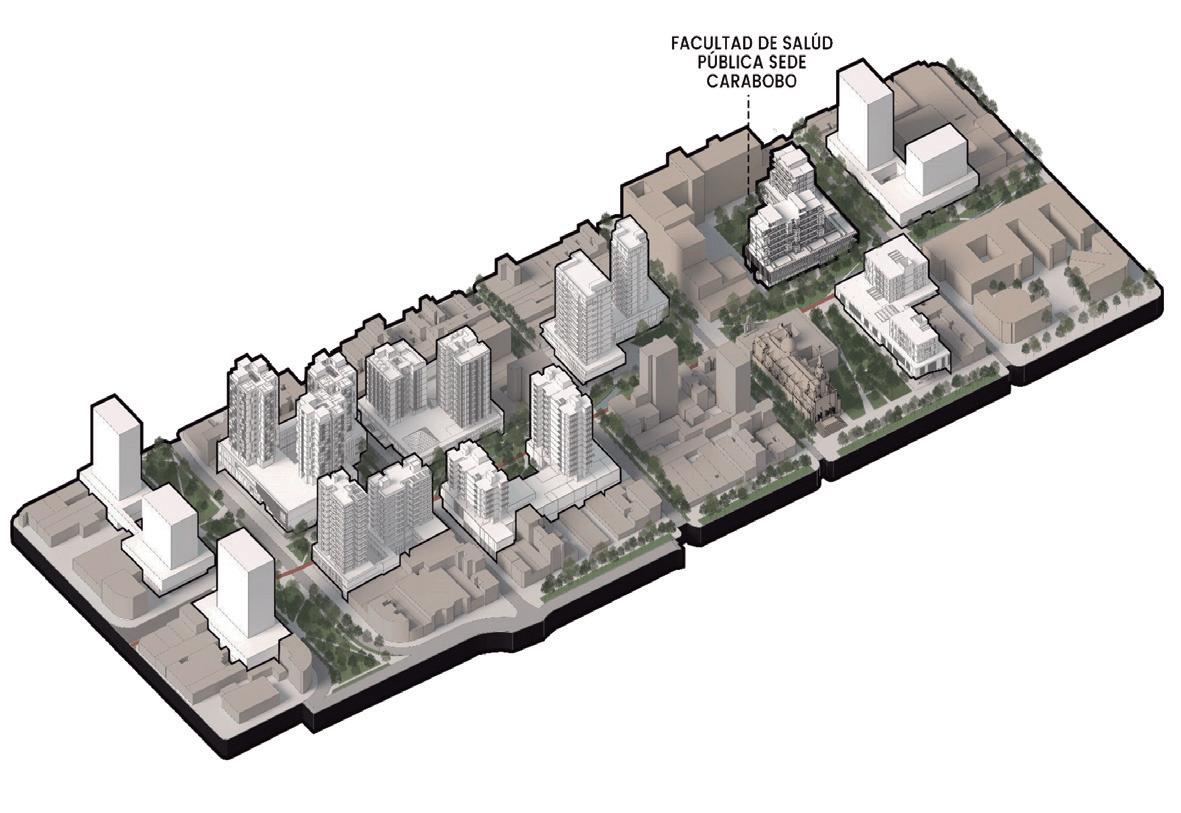

Este proyecto busca aumentar la sostenibilidad del barrio Jesús Nazareno a través de un edificio híbrido principalmente de uso residencial multifamiliar, enfocado en estudiantes de posgrado, y un equipamiento urbano que complementa los edificios de uso educativo existentes. Para manejar un lenguaje acorde con la propuesta urbana se proyecta la torre-plataforma como tipología base, en este caso se utiliza un complejo está compuesto por 2 torres adosadas y 1 torre aislada, separadas por el equipamiento y con comercio en sus bordes. El edificio constituye una ampliación de la Sede de Investigación Universitaria, generando una sana mezcla de usos en la manzana.

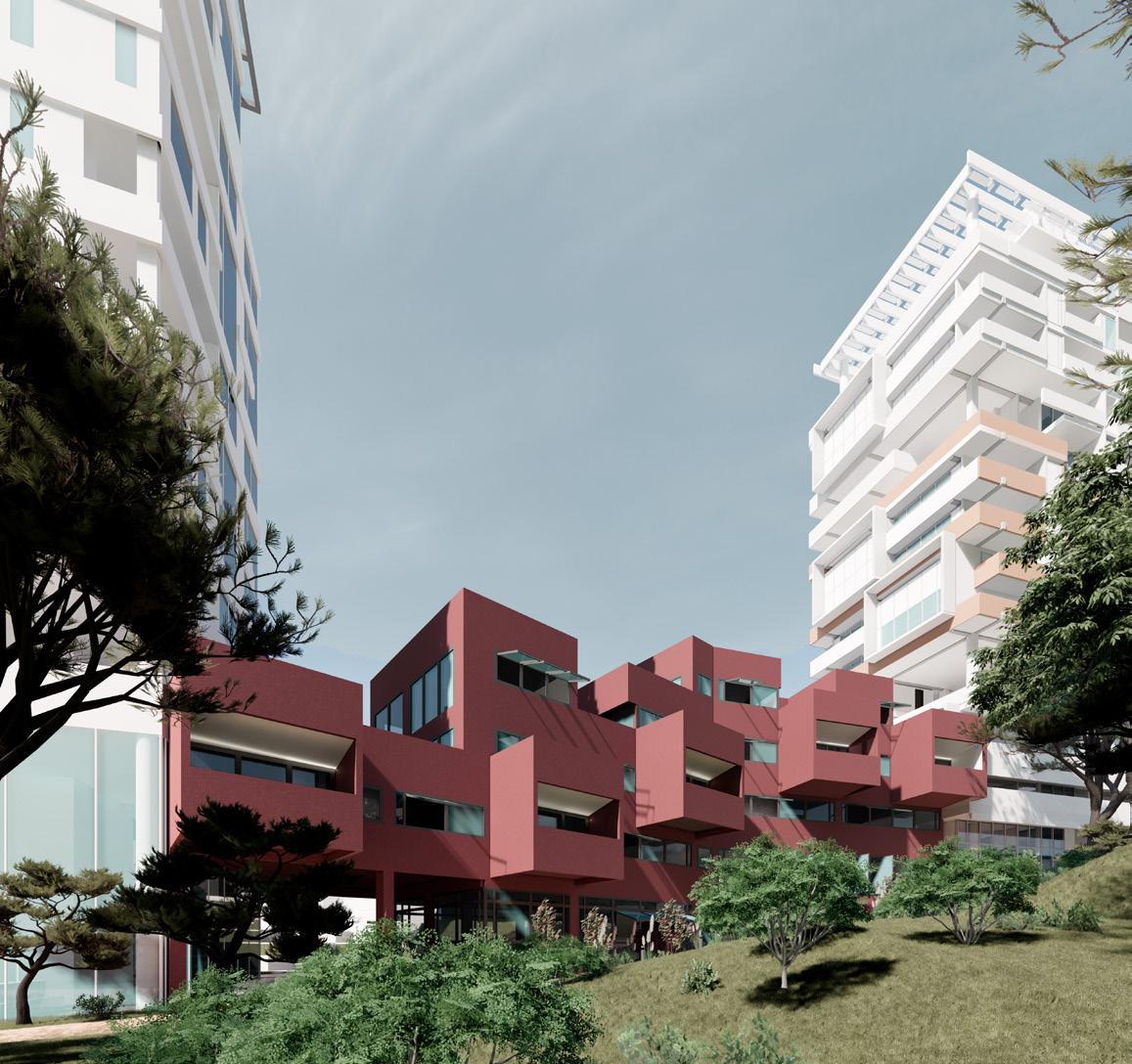

PATIOS EN ALTURA
15
Boceto de sección Sección esquemática

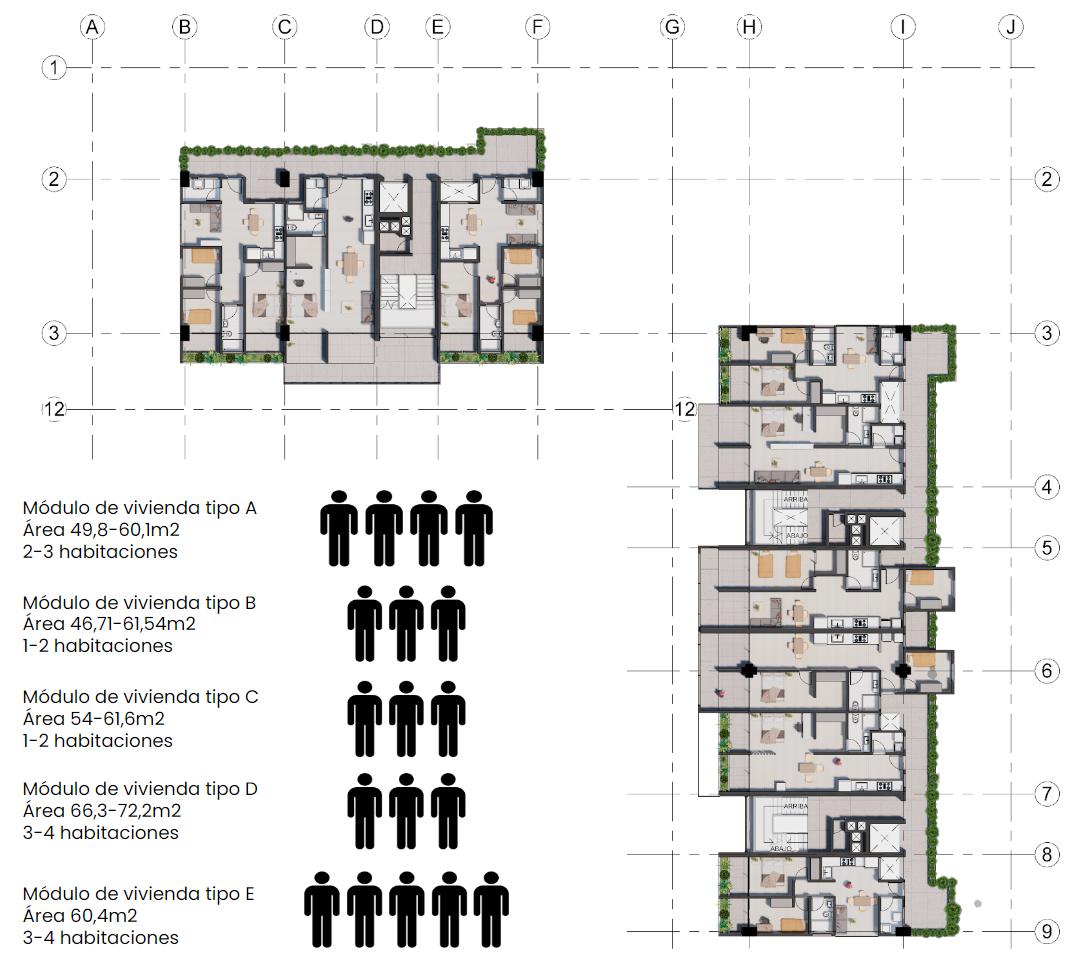

B D C F 0 5m 10m 8,60 m 9,00 m 3,02 m 2,93 m 3,05 m 8,80 m 17,80 m m1,22 m4,77 m4,07 m4,83 m4,52 m5,32 m9,00 m9,00 m6,47 m24,87 PATIO EN ALTURA PLANTA PRIMER NIVEL ESC. 1:150 PLANTA TÍPICA TERCER NIVEL ESC. 1:150 MEMORIA ANÁLISIS DE LUGAR ESPACIO PÚBLICO Y COLECTIVO ACCESOS Ubicado en la ciudad de Medellín, sector La Ladera, el proyecto en conjunto busca mar un pequeño parque en el centro de manzana. El edificio se escalona para adaptarse a la topografía, además de buscar conectar las torres de vivienda aledañas a través 6 B D 7 F 0 5m 10m m4,52 m6,47 PATIO EN ALTURA PLANTA ESTRUCTURA CIRCULACIONES COLUMNAS

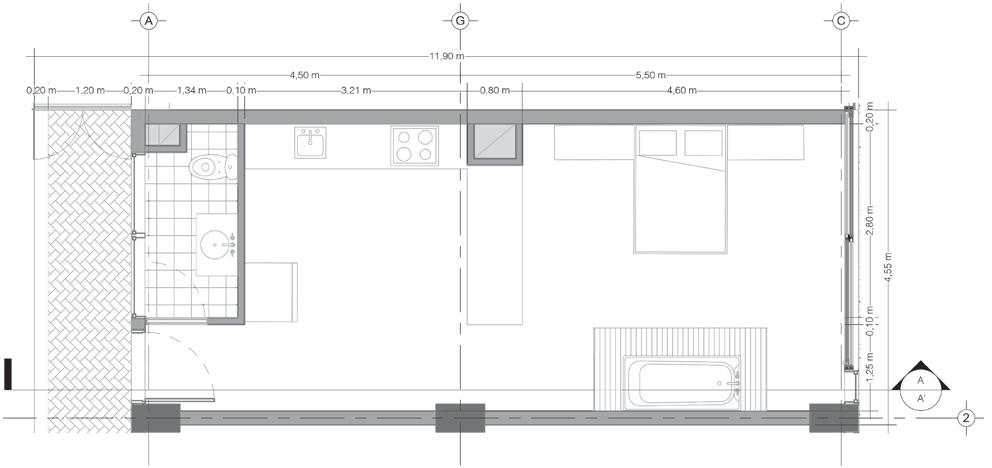

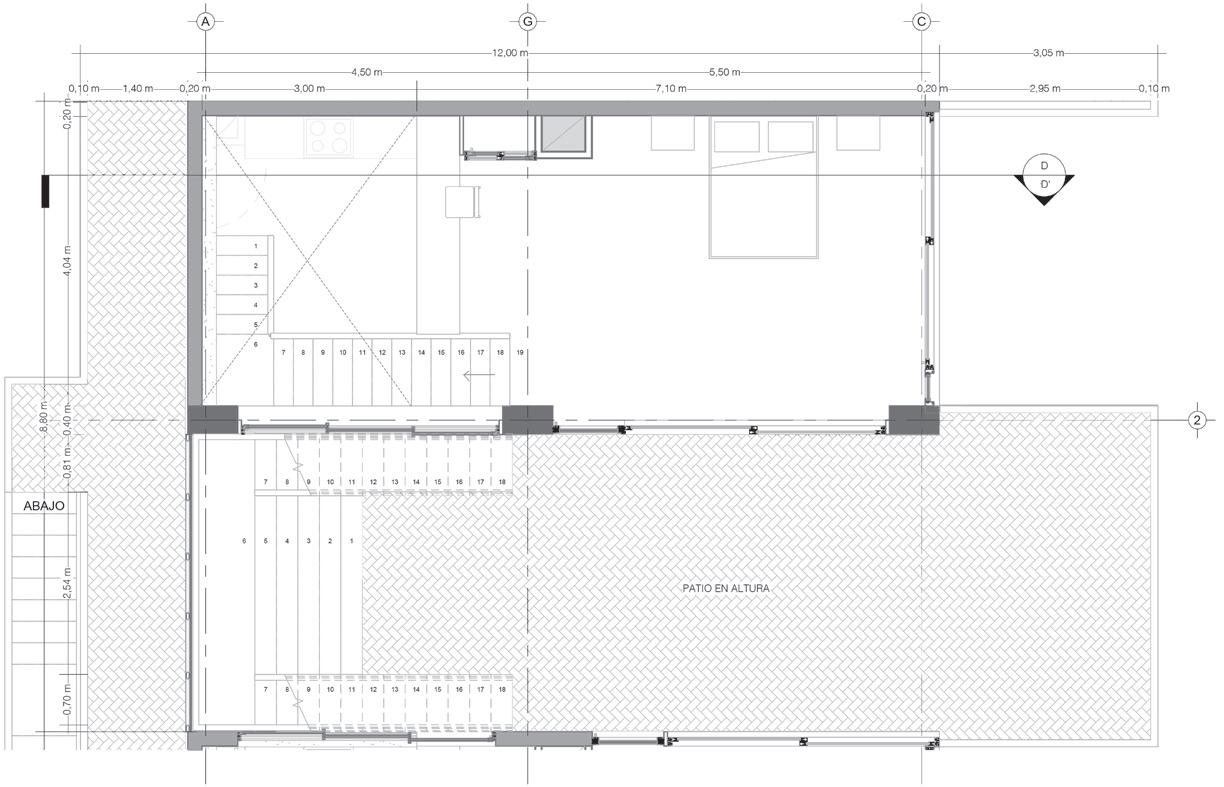

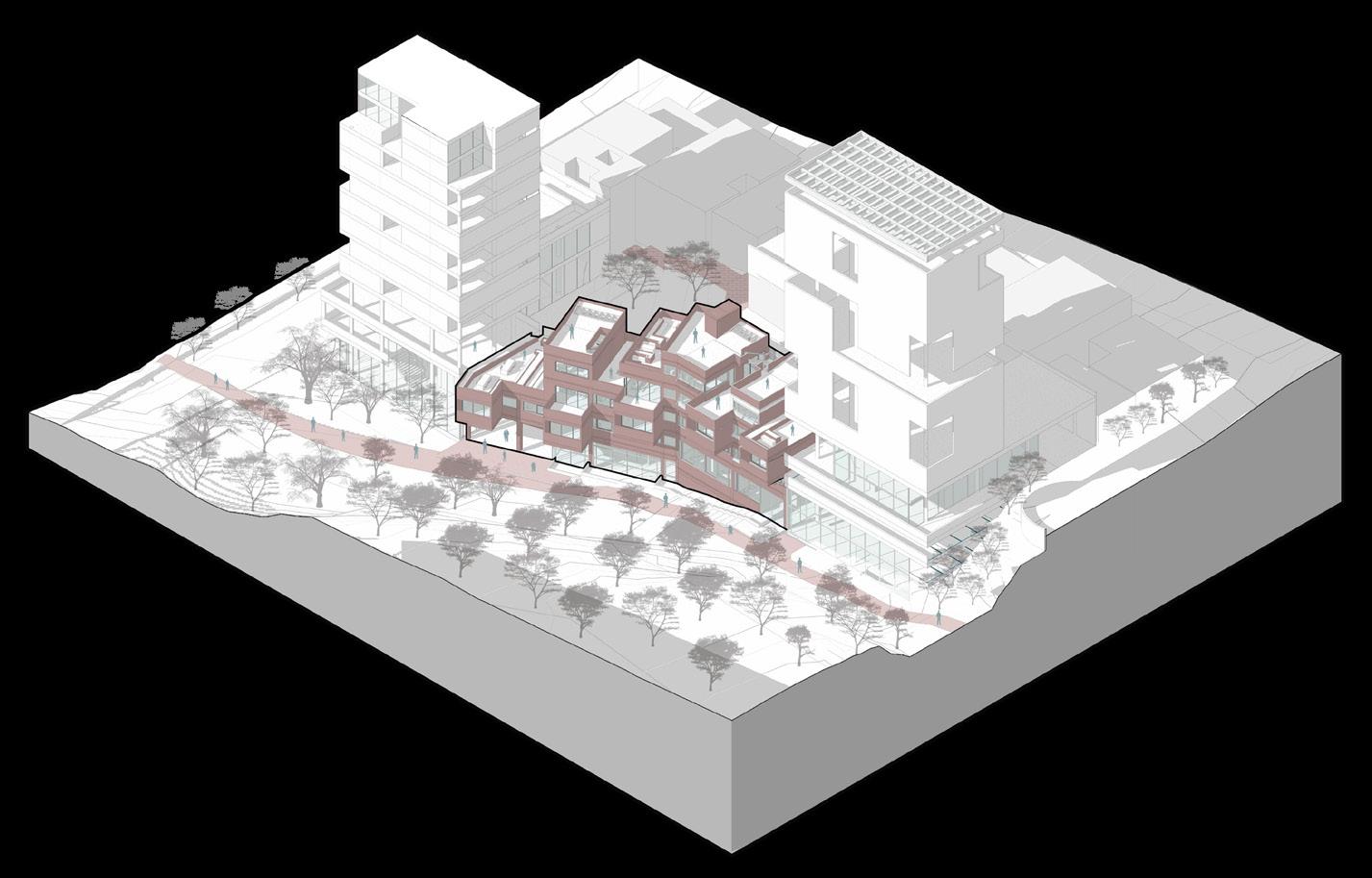

3 2 6 5 4 A B D C 1 7 F G 0 5m 10m 8,60 m 9,00 m 3,02 m 2,93 m 3,05 m 8,80 m 17,80 m 1,22 m 4,77 m 4,07 m 4,83 m 4,52 m 5,32 m 9,00 m 9,00 m 6,47 m 24,87 m 5,35 m 1,40 m 4,75 m 4,50 m 5,50 m 12,00 m PATIOENALTURA PLANTA PRIMER NIVEL ESC. 1:150 ISOMÉTRICO GENERAL

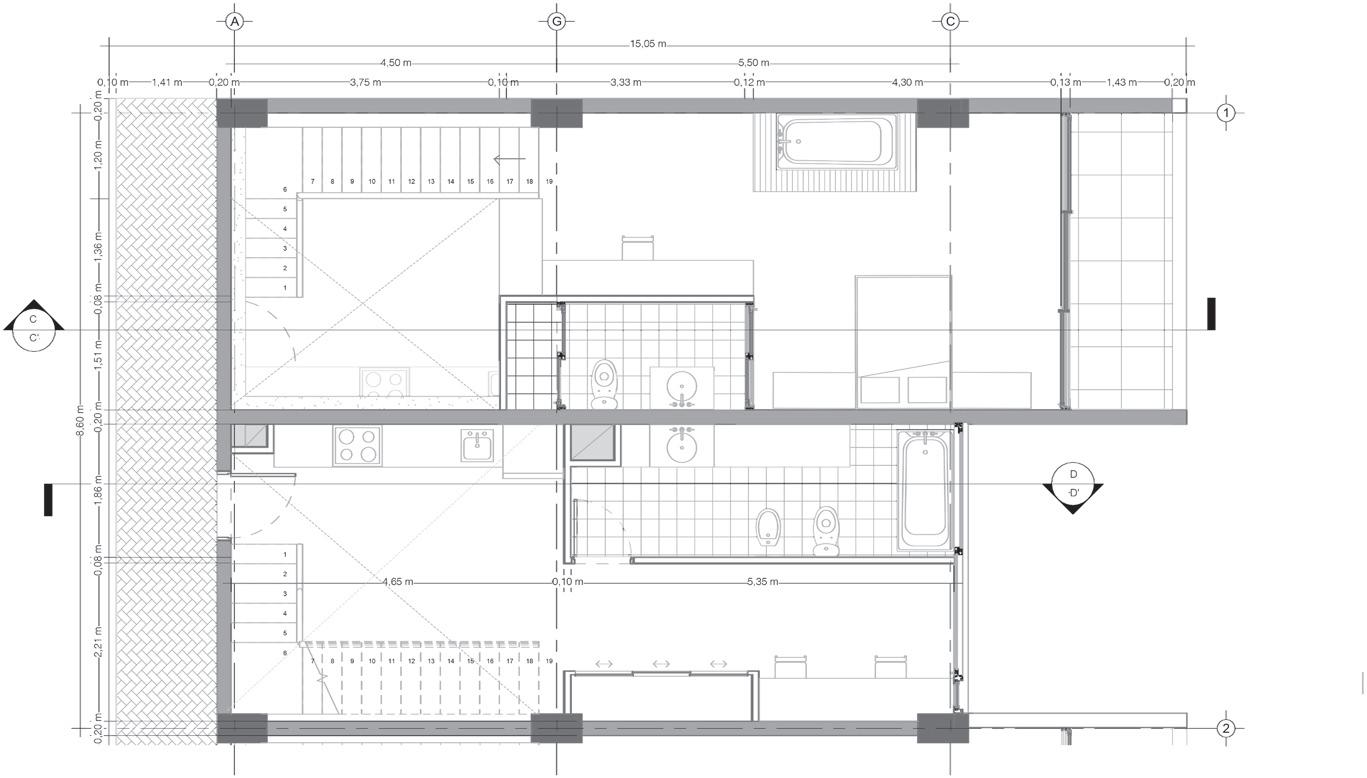

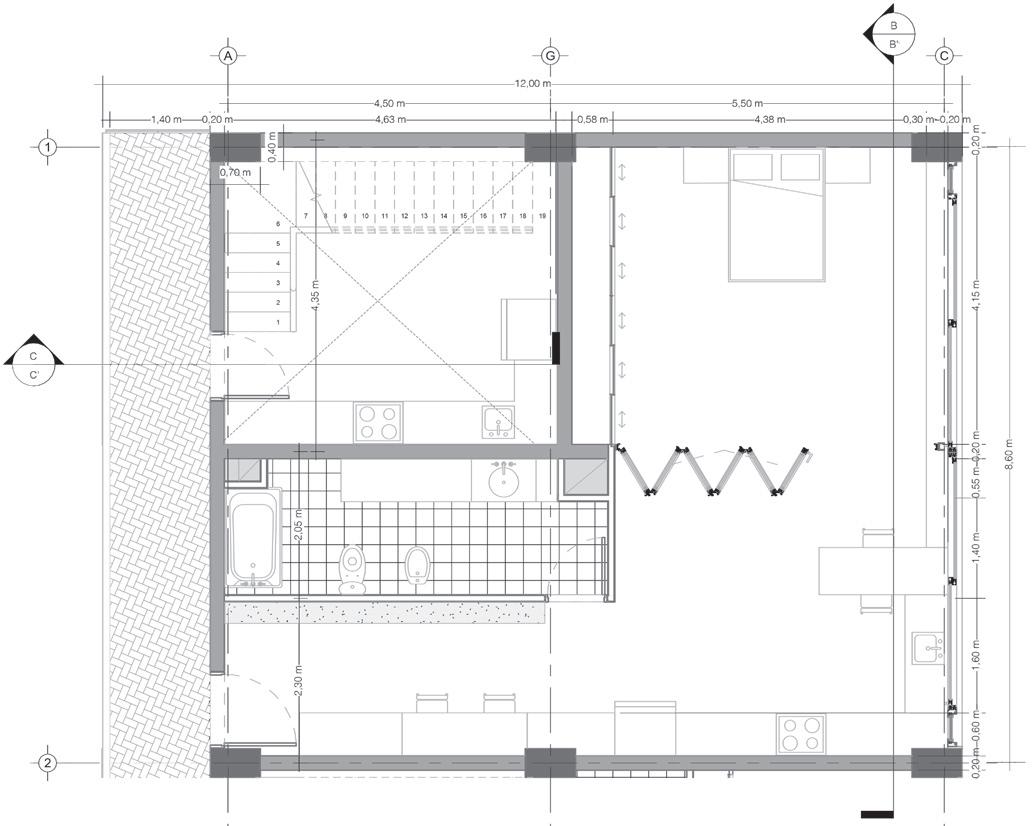

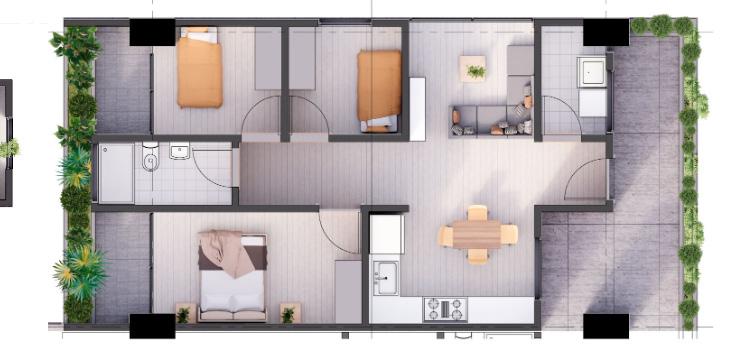

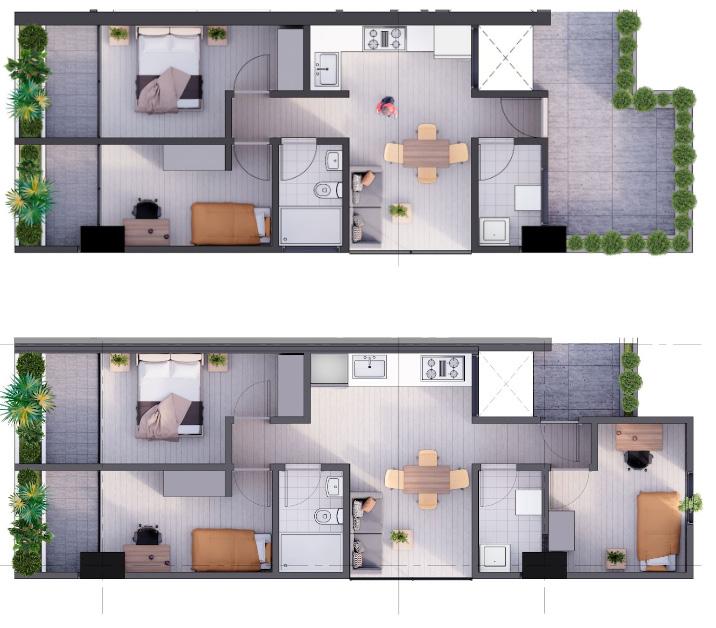

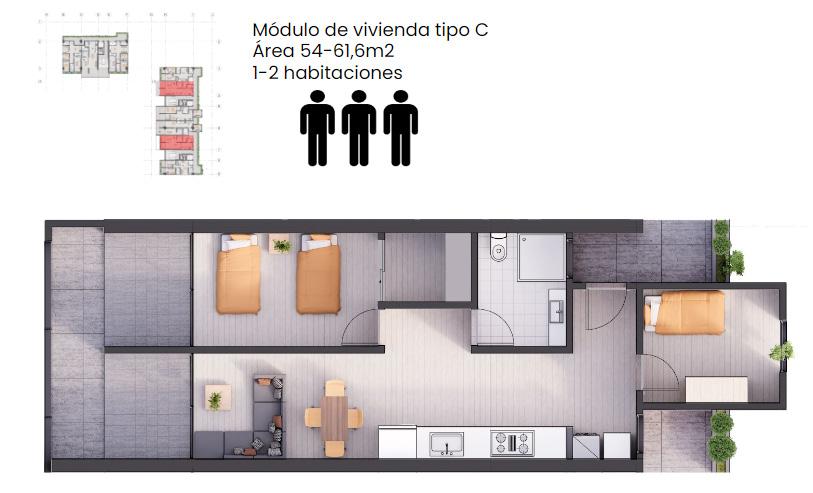

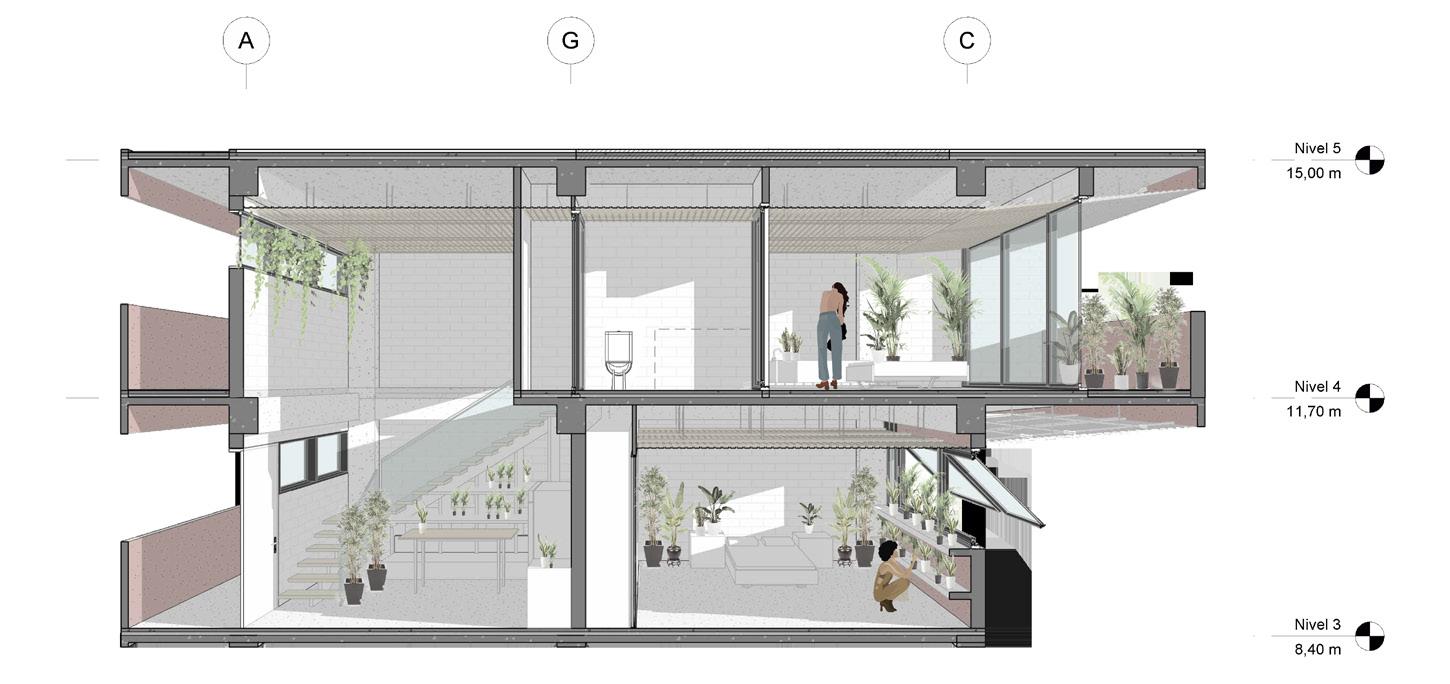

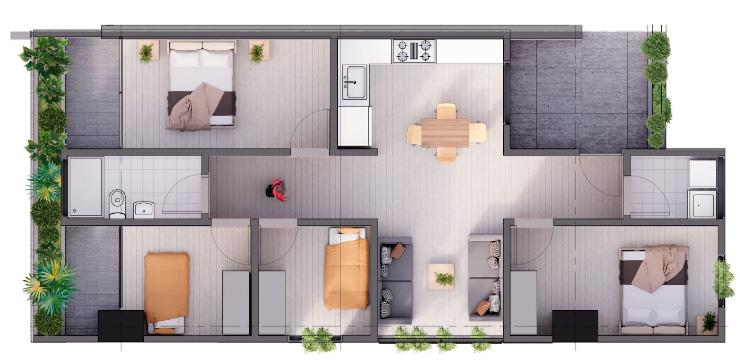

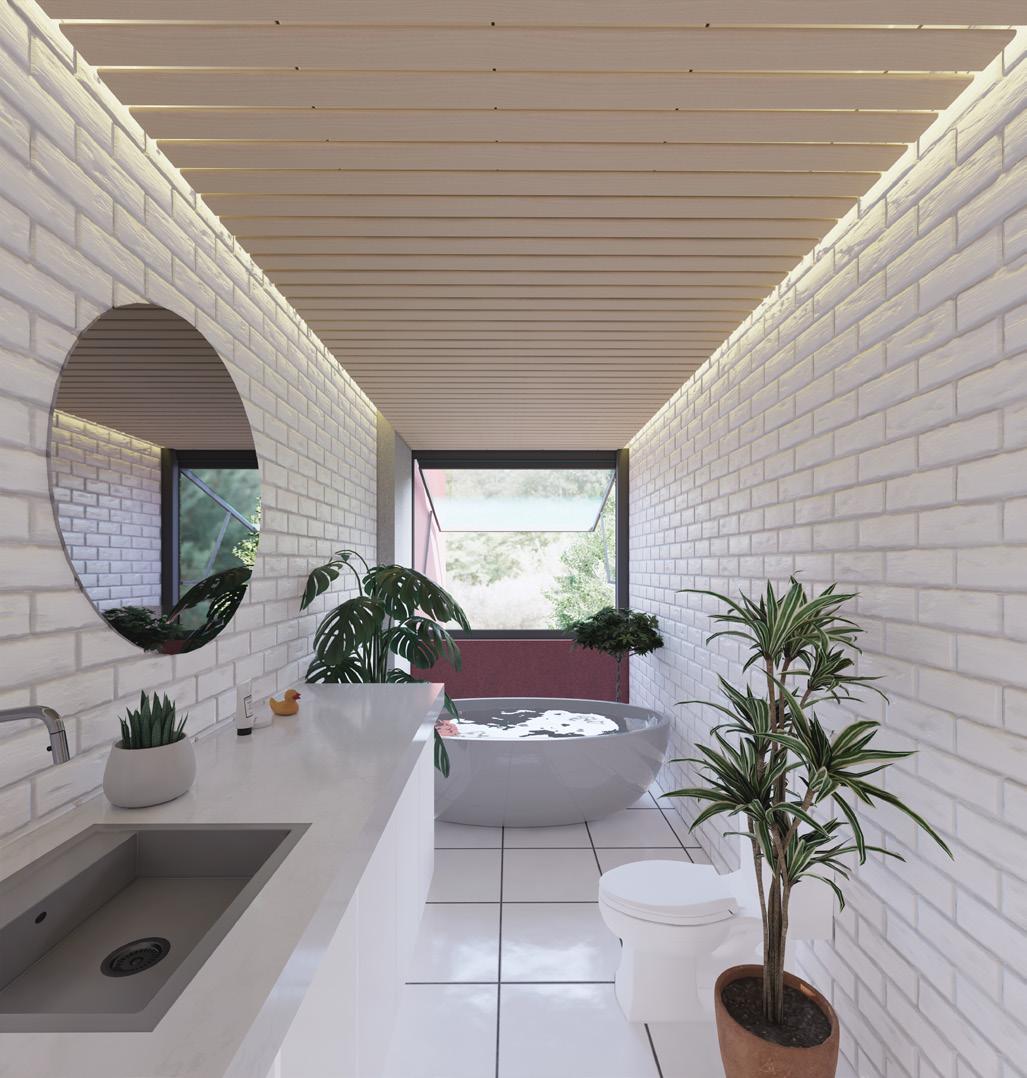

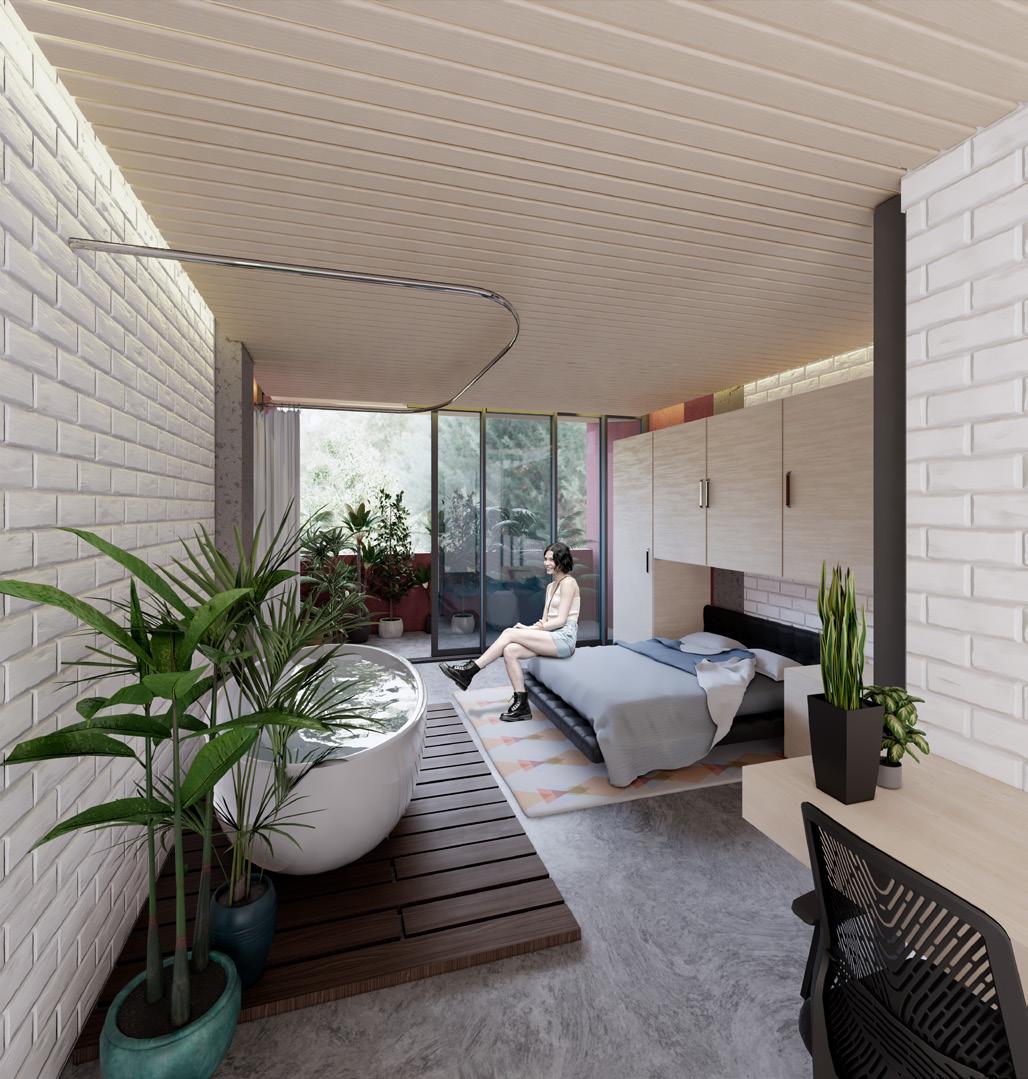

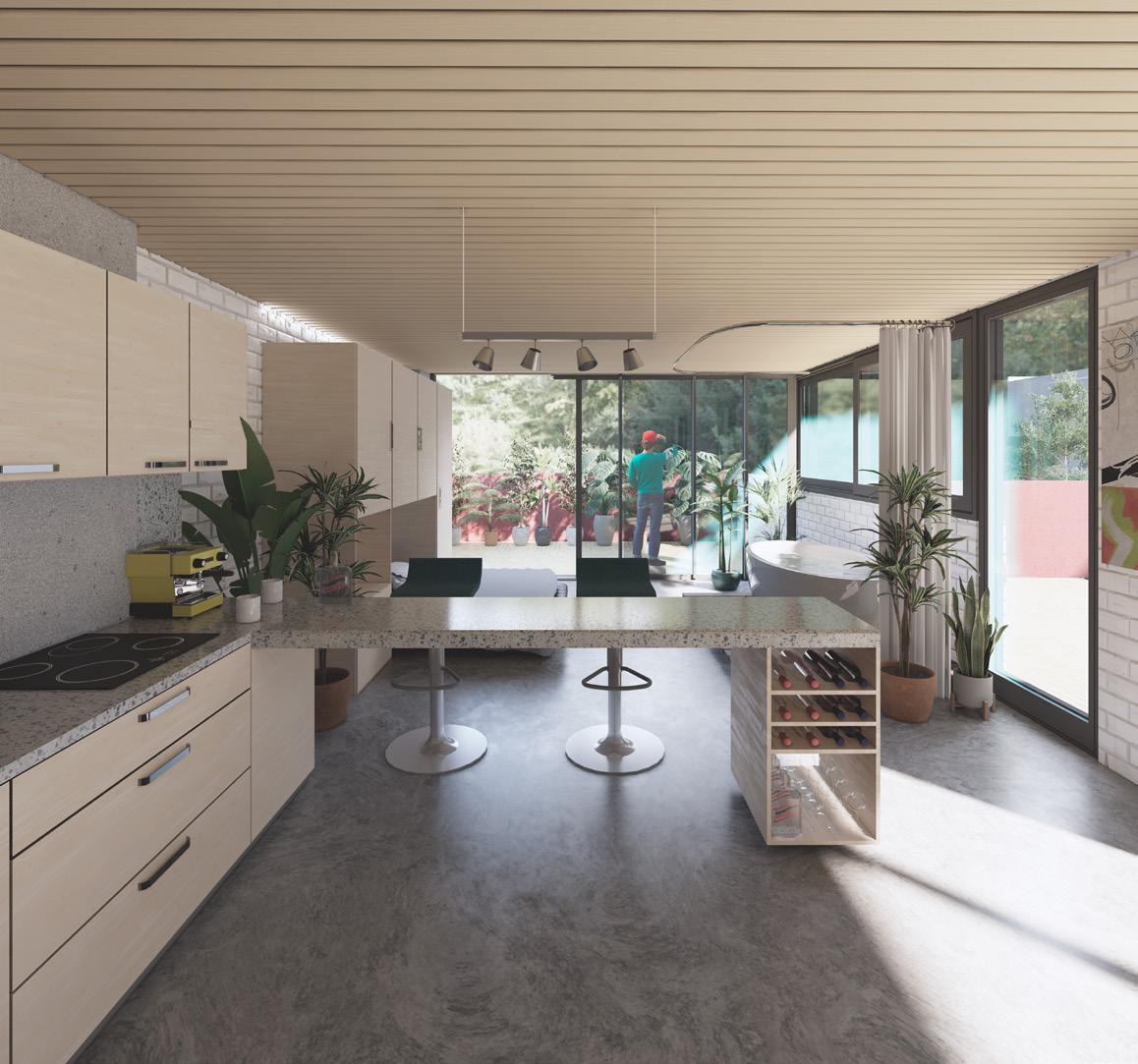

Planta quinto nivel Planta cuarto nivel (Duplex 1 y 2) Sección tipo L Sección duplex 1 Sección duplex 2 Planta tercer nivel (Tipo L) 15 PLANTA TERCER NIVEL ESC. 1:50 Tipo L: 62m² PLANTA QUINTO NIVEL ESC. 1:50 Duplex 2: 59m² PLANTA CUARTO NIVEL (DUPLEX 1 Y 2) ESC. 1:50 Duplex 1: 45m² 0 4m 8m 2m ISOMÉTRICO TIPLO L ESC. 150 SECCIÓN DUPLEX 2 ESC. 1:50 ÁTMOSFERA SIMPLEX ÁTMOSFERA DUPLEX 1 PLANTA TERCER NIVEL ESC. 1:50 Tipo L: 62m² PLANTA ESC. Duplex PLANTA CUARTO NIVEL (DUPLEX 1 Y 2) m 4,15 m 0,20 m 0,20 m 0,55 m 1,40 m 1,60 m 0,20 m 0,60 m 8,60 m 0 4m 8m 2m ISOMÉTRICO ESC. SECCIÓN ESC. SECCIÓN DUPLEX 1 ESC. 1:50 ÁTMOSFERA SIMPLEX ÁTMOSFERA DUPLEX 1 PLANTA TERCER NIVEL ESC. 1:50 Tipo L: 62m² PLANTA QUINTO NIVEL ESC. 1:50 Duplex 2: 59m² PLANTA CUARTO NIVEL (DUPLEX 1 Y 2) ESC. 1:50 Duplex 1: 45m² 0 4m 8m 2m ISOMÉTRICO TIPLO L ESC. 150 SECCIÓN DUPLEX 2 ESC. 1:50 SECCIÓN TIPO L ESC. 1:50 ÁTMOSFERA SIMPLEX ÁTMOSFERA DUPLEX 1 ÁTMOSFERA PLANTA QUINTO NIVEL ESC. 1:50 Duplex 2: 59m² ISOMÉTRICO TIPLO L ESC. 150 ÁTMOSFERA SIMPLEX ÁTMOSFERA DUPLEX 1 ÁTMOSFERA DUPLEX 2
SECCIÓN SIMPLEX ESC. 1:50

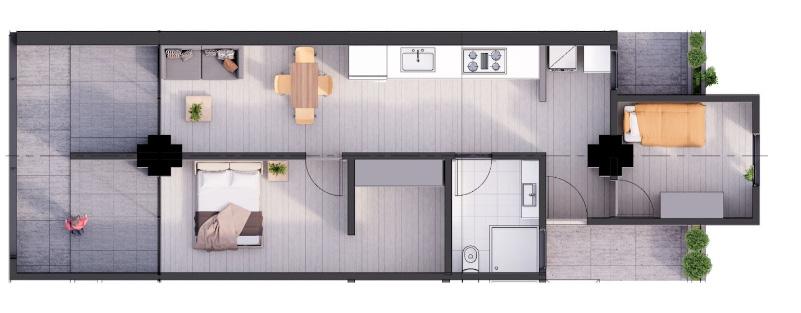

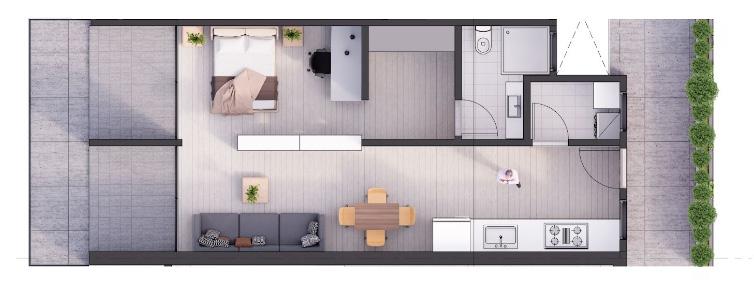

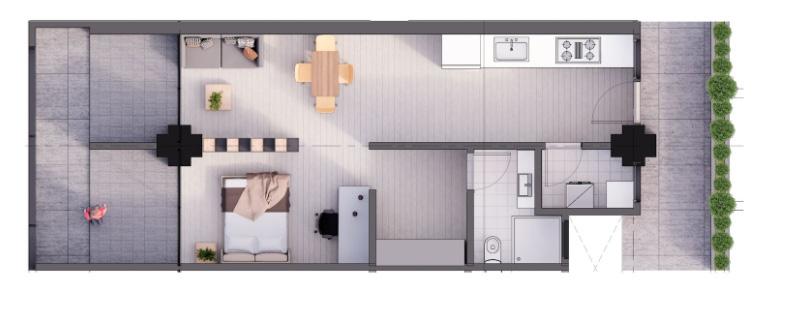

Planta segundo nivel (Tipo simplex)

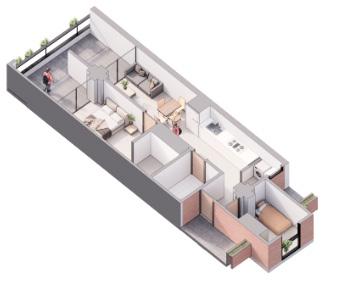

Corte isométrico por fachada Fachada principal 16

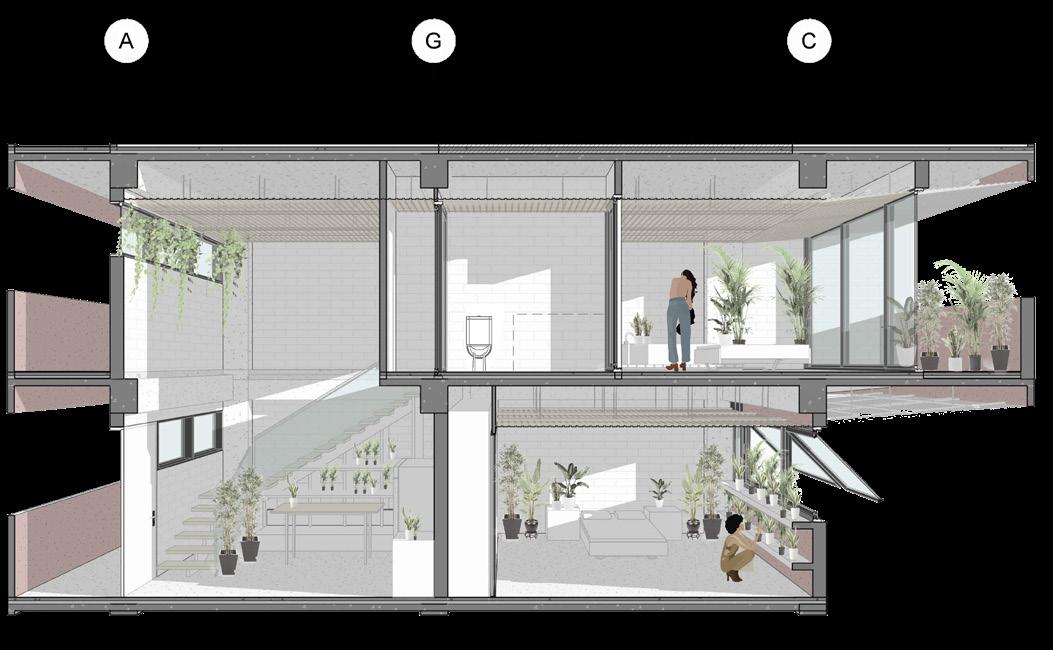

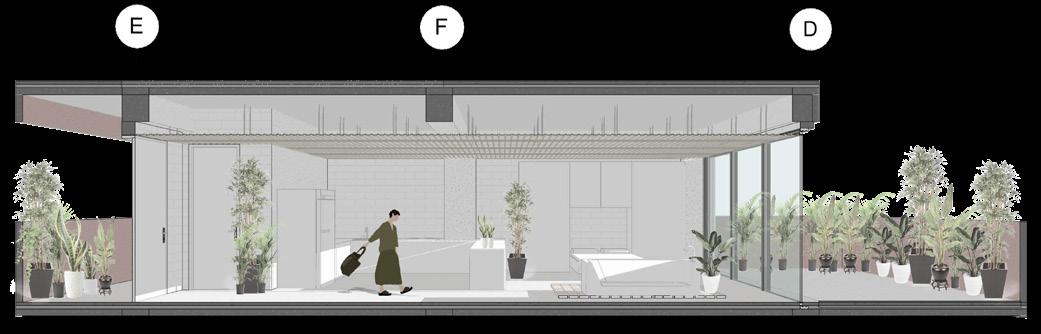

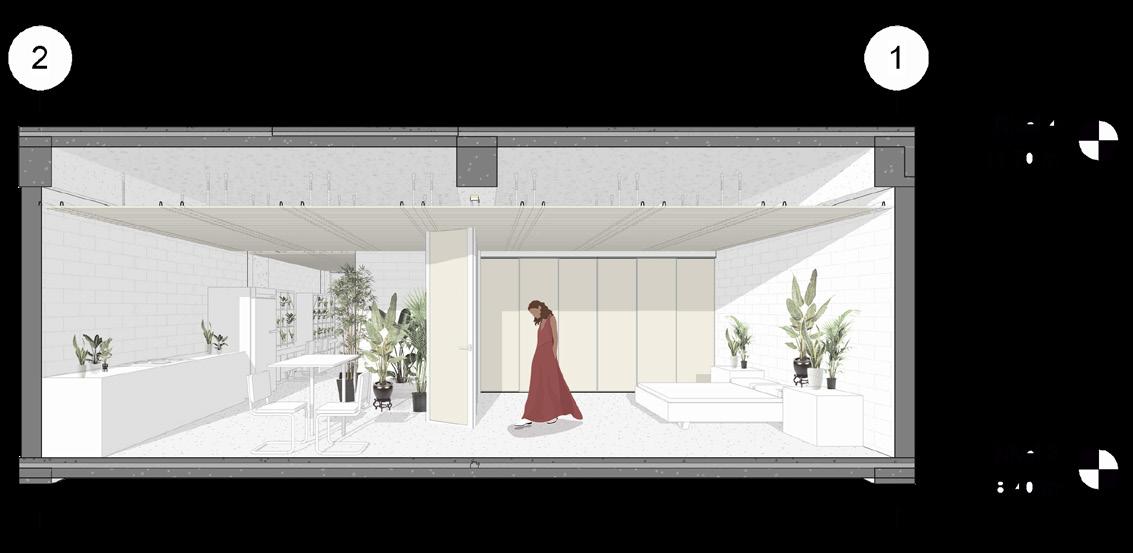

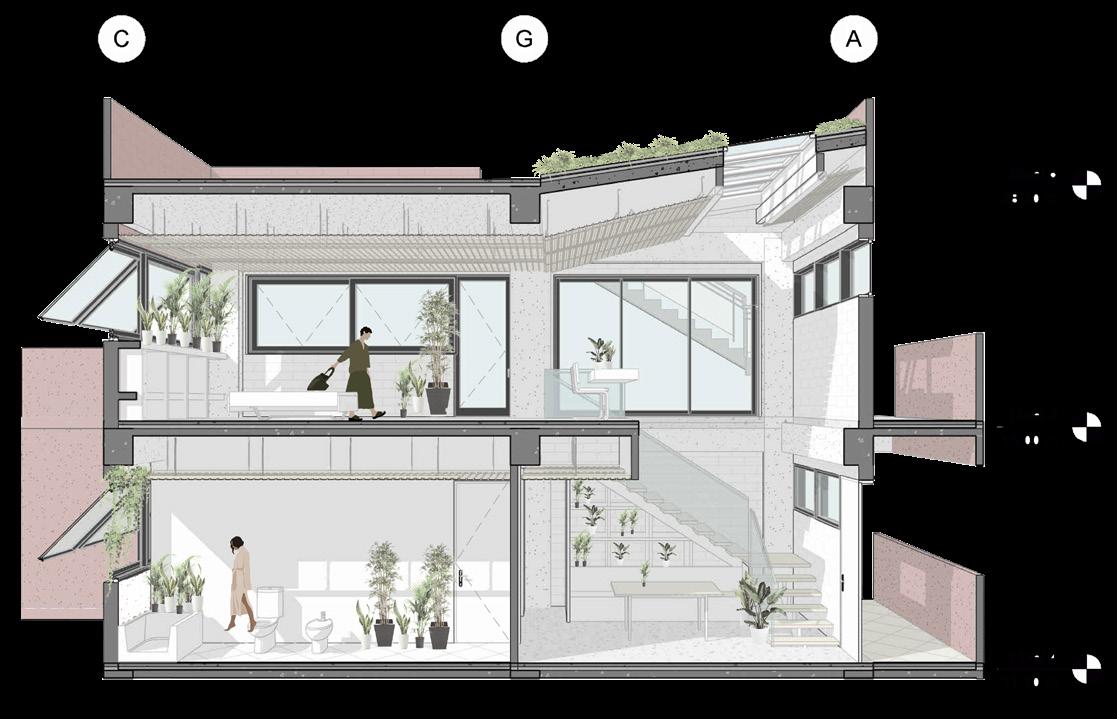

Sección simplex
Nathali

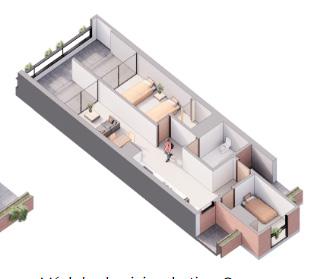

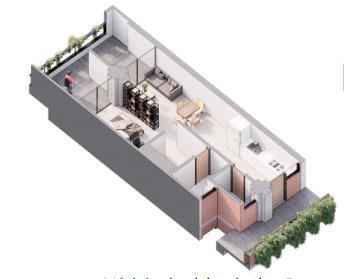

Grupo 14 Entrega Junio 28, 2023 3/4 PLANTA SEGUNDO NIVEL ESC. 1:50 Simplex: 4m² 8,60 m 0 4m 8m 2m ISOMÉTRICO SIMPLEX ESC. 1:50 SECCIÓN SIMPLEX ESC. 1:50
Docentes: Gerardo Abril Carrascal
del Socorro Montoya
Grupo 14 Entrega Junio 28, 2023 3/4 PLANTA SEGUNDO NIVEL ESC. 1:50 Simplex: 4m² 8,60 m 0 4m 8m 2m ISOMÉTRICO SIMPLEX ESC. 1:50 SECCIÓN SIMPLEX ESC. 1:50
Docentes: Gerardo Abril Carrascal Nathali del Socorro Montoya
A1 Piso cerámico 33.8x33.8cm Homecenter
HGE FC DBA2 Piso cerámico antideslizante 60x60cm Cerámica Italia
A3 Concreto poroso
A4 Piso en concreto pulido microcemento Argos
A5 Adoquín español cobrizo 20x10x6cm Ladrillera Santa Fe
A6 Deck de madera Moso bambú 1850x137x20 Hunter Douglas
A7 Acabado en gravilla piedra ensacado Homecenter
ACABADOS DE PISOS CIELORRASOS
B1 Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas
B2 Perfiles estructurales 2.44m Homecenter
B3 Cielorraso en aluminio con acabado de madera Baffle 75x25x0,6mm Hunter Douglas
C1 Lamina Drywall 1.22x2.44m Homecenter
C2 Estructura drywall 2.44m Homecenter
C3 Muro interior en ladrillo 6x14x29cm Ladrillera Santa Fe
C4 Revoque y pintura blanco Ral Pintuco
C5 Guardaescobas en chapa de ladrillo 10x30cm CADEMAC
C6 Cerámica fontana blana 25x75cm Cerámica Italia
C7 Piso 5 cm en cemento Argos
D1 Muro vaciado en concreto de color terracota Argos
D2 Lagrimal vaciado en concreto de color terracota Argos
D2 Ventana corrediza 1200x2500x4mm carpintería local
D3 Ventana abatible 1600x2500x4mm carpintería local
D4 Vidriera 1000x2500x4mm carpintería local
D5 Muro cortina 1800x2500x4mm carpintería local
D6 Puerta corrediza 2400x4400x4mm carpintería local
D7 Perfiles en aluminio negro carpintería local
MUROS INTERIORES Y ACABADOS FACHADA PASAMANOS
E1 Madera laminada 1376x193x7cm Carpintería local
E2 Vidrio templado carpintería local 120x100cm
E3 Antepecho vaciado en concreto teñido
F1 Barrera de vapor 3-1/2”1,22 x 15,24 m Homecenter
F2 Cubierta sandwich deck color óxido corten modulación 250C Hunter
Douglas
F3 Aislamiento en polietino expandido de 2mm
F4 Lámina impermeable
F5 Gravilla de filtración
F6 Sustrato
F7 Perfil en C
F8 Perfil en L
F9 Pernos de fijación
F10 Vidrio armado 8mm sellador
CUBIERTA MOBILIARIO URBANO
G1 Banca prefabricada en concreto Cimbrados
G2 Jardinera prefabricada en concreto 90x30x30cm Cimbrados
G3 Basurera prefabricada en concreto 46x46x90cm Opticretos
G4 Luminaria poste piso 45cm Homecenter
G5 Parqueadero de bicicletas prefabricado en concreto
ESTRUCTURA
H1 Losa maciza vaciada de 10cm en concreto Argos
H2 Columna vaciada de 70x40cm en concreto Argos
H3 Viga 50x35cm vaciada en concreto Argos
H4 Borde de losa vaciado en concreto Argos
H5 Mortero de nivelación 5cm Argos vaciado en obra
H6 Muro de contención 30cm vaciado en concreto Argos
H7 Micropilotes cilíndricos diámetro 300mm vaciado en concreto Argos
H8 Zapata 2.35x1m vaciada en concreto Argos

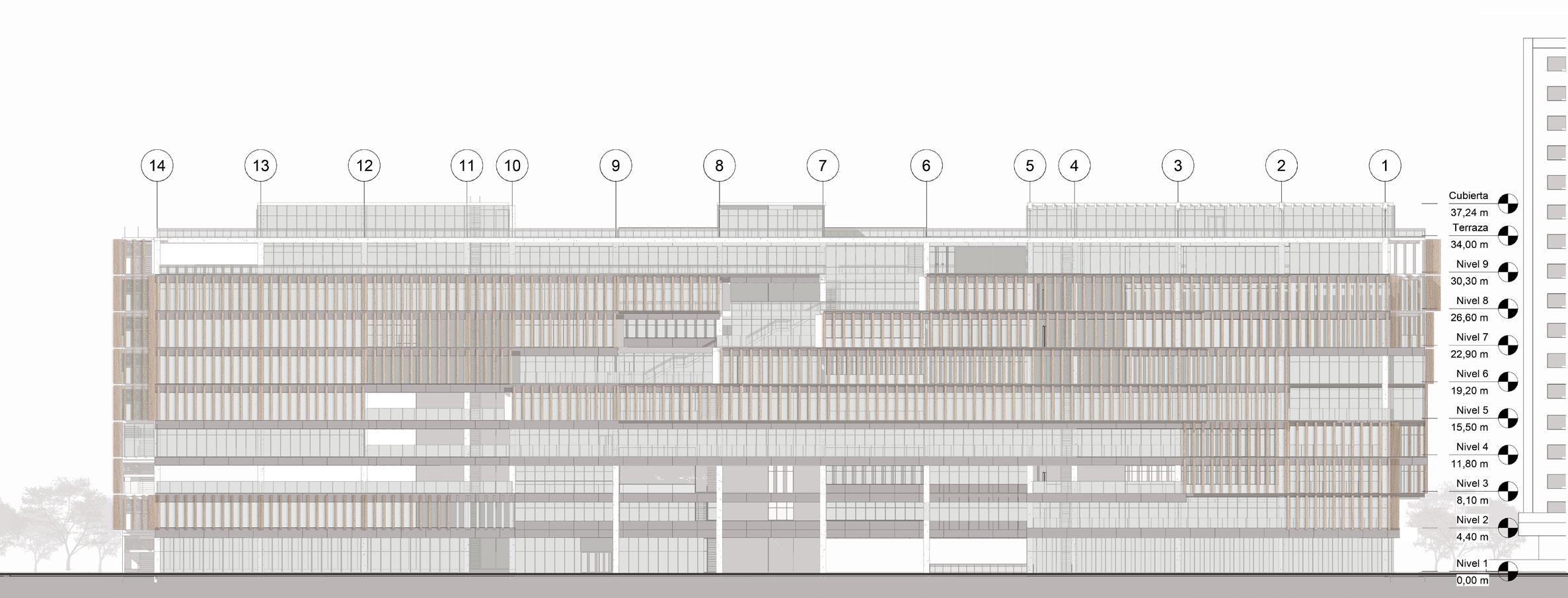

Corte por fachada 17
A
15% 1% Muro cortina 1800x2500x4mm carpintería local Jardinera prefabricada en concreto 90x30x30cm Cimbrados D5 G2 Basurera prefabricada en concreto 46x46x90cm Opticretos G3 Banca prefabricada en concreto Cimbrados G1 Vidriera 1000x2500x4mm carpintería local D4 Ventana abatible 1600x2500x4mm carpintería local D3 Perfiles en aluminio negro carpintería local D7 Cielorraso en aluminio con acabado de madera Baffle 75x25x0,6mm Hunter Douglas B3 Viga vaciada en concreto Argos 50x35cm Losa maciza vaciada en concreto Argos 10cm H1 Borde de losa vaciado en concreto Argos Mortero de nivelación 5cm Argos vaciado en obra H5 Piso cerámico antideslizante 60x60cm pendiente del 1% Cerámica Italia A2 Antepecho de 1.2m vaciado en concreto de color terracota Argos E3 Puerta corrediza 2400x4400x4mm carpintería local D6 Deck de madera Moso bambú 1850x137x20 Hunter Dougas C3 Revoque y pintura blanco Ral Pintuco Piso cm en concreto pulido microcemento Argos C4 Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas Tubería aguas grises Homecenter 4"x6m Vidriera 1200x2500x4mm carpintería local D4 Barrera de vapor 3-1/2"1,22 15,24 m Homecenter Ventana corrediza 1200x2500x4mm carpintería local D2 F1 Antepecho de 1.2m vaciado en concreto de color terracota Argos Micropilotes cilíndricos diámetro 300mm vaciado en concreto Argos H7 Zapata 2.35x1m vaciada en concreto Argos Muro de contención 30cm vaciado en concreto Argos H6 H8 Piso cm en cemento Argos C7 1% Mortero de nivelación 5cm Argos vaciado en obra H5 Piso 5 cm en concreto pulido microcemento Argos C4 Formación pendiente en hormigón vaciado en obra Aislamiento en polietino expandido de 2mm Lámina impermeable Gravilla de filtración Acabado en gravilla piedra ensacadao Homcenter Sustrato 0 1m 2m 4m 6m Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas B1 Vidrio armado 8mm sellador Perfil "L" Pernos de anclaje varilla roscada Percil "C" A7 H1 F3 F4 F5 F6 F7 F10 15% 1% Muro cortina 1800x2500x4mm carpintería local Jardinera prefabricada en concreto 90x30x30cm Cimbrados D5 G2 Basurera prefabricada en concreto 46x46x90cm Opticretos G3 Banca prefabricada en concreto Cimbrados G1 Vidriera 1000x2500x4mm carpintería local Ventana abatible 1600x2500x4mm carpintería local Perfiles en aluminio negro carpintería local Cielorraso en aluminio con acabado de madera Baffle 75x25x0,6mm Hunter Douglas B3 Viga vaciada en concreto Argos 50x35cm H3 Losa maciza vaciada en concreto Argos 10cm H1 Borde de losa vaciado en concreto Argos H4 Mortero de nivelación 5cm Argos vaciado en obra H5 Piso cerámico antideslizante 60x60cm pendiente del 1% Cerámica Italia A2 Antepecho de 1.2m vaciado en concreto de color terracota Argos E3 Puerta corrediza 2400x4400x4mm carpintería local D6 Deck de madera Moso bambú 1850x137x20 Hunter Dougas A6 C3 Revoque pintura blanco Ral Pintuco Piso 5 cm en concreto pulido microcemento Argos C4 Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas Tubería aguas grises Homecenter 4"x6m Vidriera 1200x2500x4mm carpintería local D4 Barrera de vapor 3-1/2"1,22 x 15,24 m Homecenter Ventana corrediza 1200x2500x4mm carpintería local F1 Antepecho de 1.2m vaciado en concreto de color terracota Argos E3 Micropilotes cilíndricos diámetro 300mm vaciado en concreto Argos Zapata 2.35x1m vaciada en concreto Argos Muro de contención 30cm vaciado en concreto Argos H6 Piso 5 cm en cemento Argos C7 1% Mortero de nivelación 5cm Argos vaciado en obra H5 Piso 5 cm en concreto pulido microcemento Argos C4 Formación pendiente en hormigón vaciado en obra Aislamiento en polietino expandido de 2mm Lámina impermeable Gravilla de filtración Acabado en gravilla piedra ensacadao Homcenter 0 1m 2m 4m 6m Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas B1 Cielorraso 84R maderable 0.84x2.44x0.06m Hunter Douglas B1 Vidrio armado 8mm sellador Pernos de anclaje varilla roscada A7 H1 F3 F4 F7 F8 F10
MITIGACIÓN DEL RUIDO POR TRÁFICO VEHICULAR EN VIVIENDAS EN ALTURA EN LA CIUDAD DE MEDELLÍN
En compañía de Andrés Ortiz Castañeda
DOI 10.29327/sobracnatal2023.748872
ISBN 978-65-272-0005-5
PALABRAS CLAVE
Vivienda en altura, ruido por tráfico vehicular, mitigación del ruido, diseño acústico.
RESUMEN
La densificación de la ciudad de Medellín ha llevado a un aumento de las construcciones de vivienda en altura, en las que se diseña un piso típico de viviendas, lo que conlleva a que no se tome en cuenta la entrada de ruido para el diseño. Cuando llegan altos niveles de ruido exterior a la vivienda en horas nocturnas, se puede potenciar el estrés, insomnio e incluso conflictos interpersonales. Para mejorar estas condiciones, se propone un material como absorbente acústico para aplicarlo en cielorraso y/o paredes, este debe absorber principalmente el ruido por tráfico vehicular, y no insonorizar la vivienda, además de no sacrificar la ventilación natural. En el proceso metodológico adoptado se analizó el mapa de ruido nocturno del Área Metropolitana Valle de Aburrá donde se seleccionó un estudio de caso. A partir de este, se midió el nivel de presión sonora desde la fuente, durante la hora pico nocturna en lapsos de 45 segundos. Se recolecta información general de las viviendas: Materialidad de suelo y cielo raso, y forma del antepecho, para realizar un modelo en Rhinoceros 3D. Con su complemento Pachyderm, se calculó cómo es la incidencia de ruido en cada vivienda. Se concluye que lo más apropiado es tipificar según las condiciones en cada piso, pues mediante la acústica geométrica se calcula el área que conviene tratar con el absorbente acústico y mejorar de esta manera las condiciones de la vivienda.

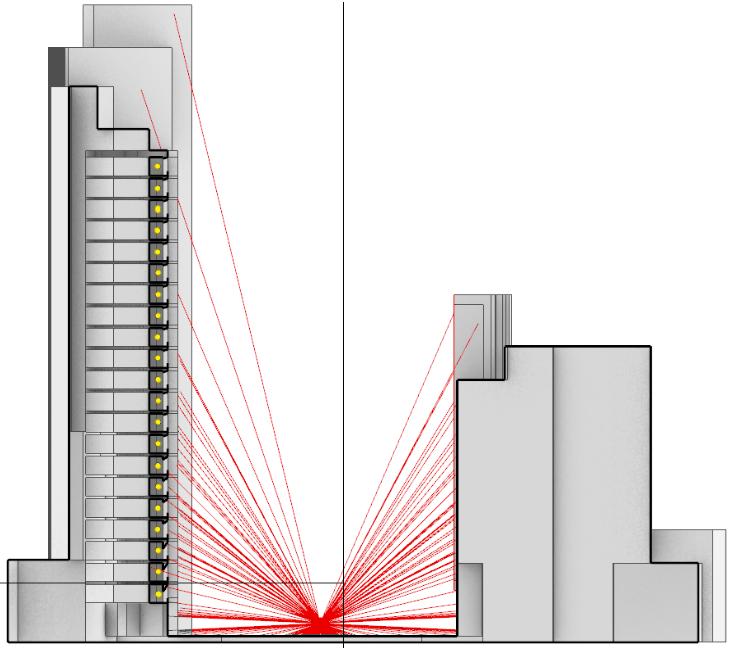

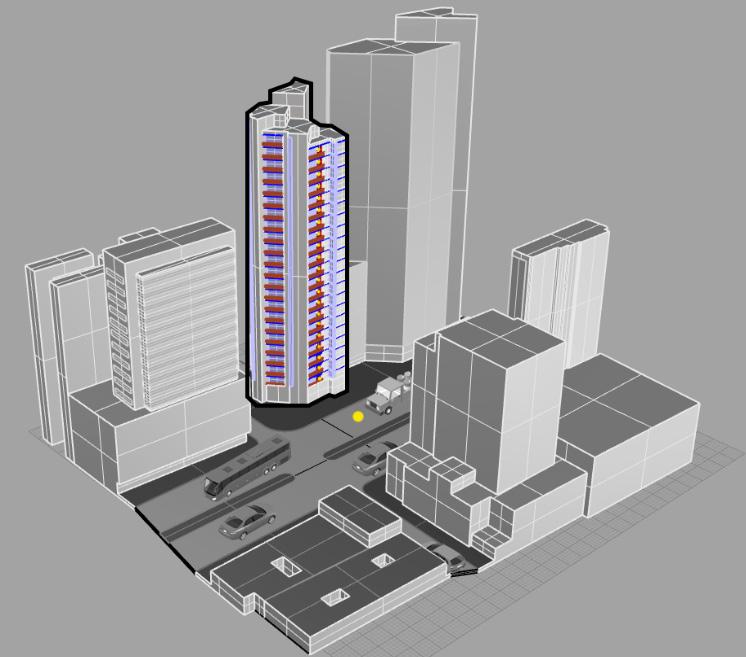

Esquema trazado de rayos con simulación Modelo para simulación 19
Cel. 3218425012
Correo: anamartinez@unal.edu.co
Imaginario exterior
En compañía de Simón Enríquez Vargas

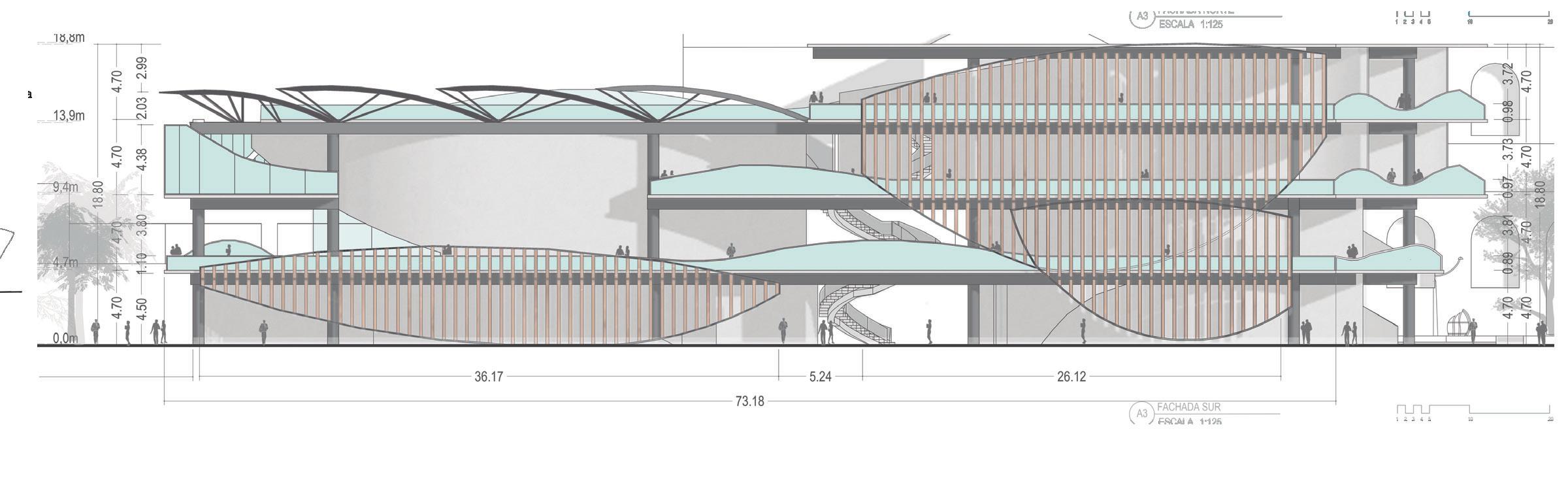

Fachada oriente
