PUTNIČKITERMINALVUKOVAR
studentTeaHrgović mentorKrunoslavIvanišin diplomskaradionica ArhitektonskifakultetSveučilištauZagrebu ak.god.2024./2025.
popispriloga uvod
re-use

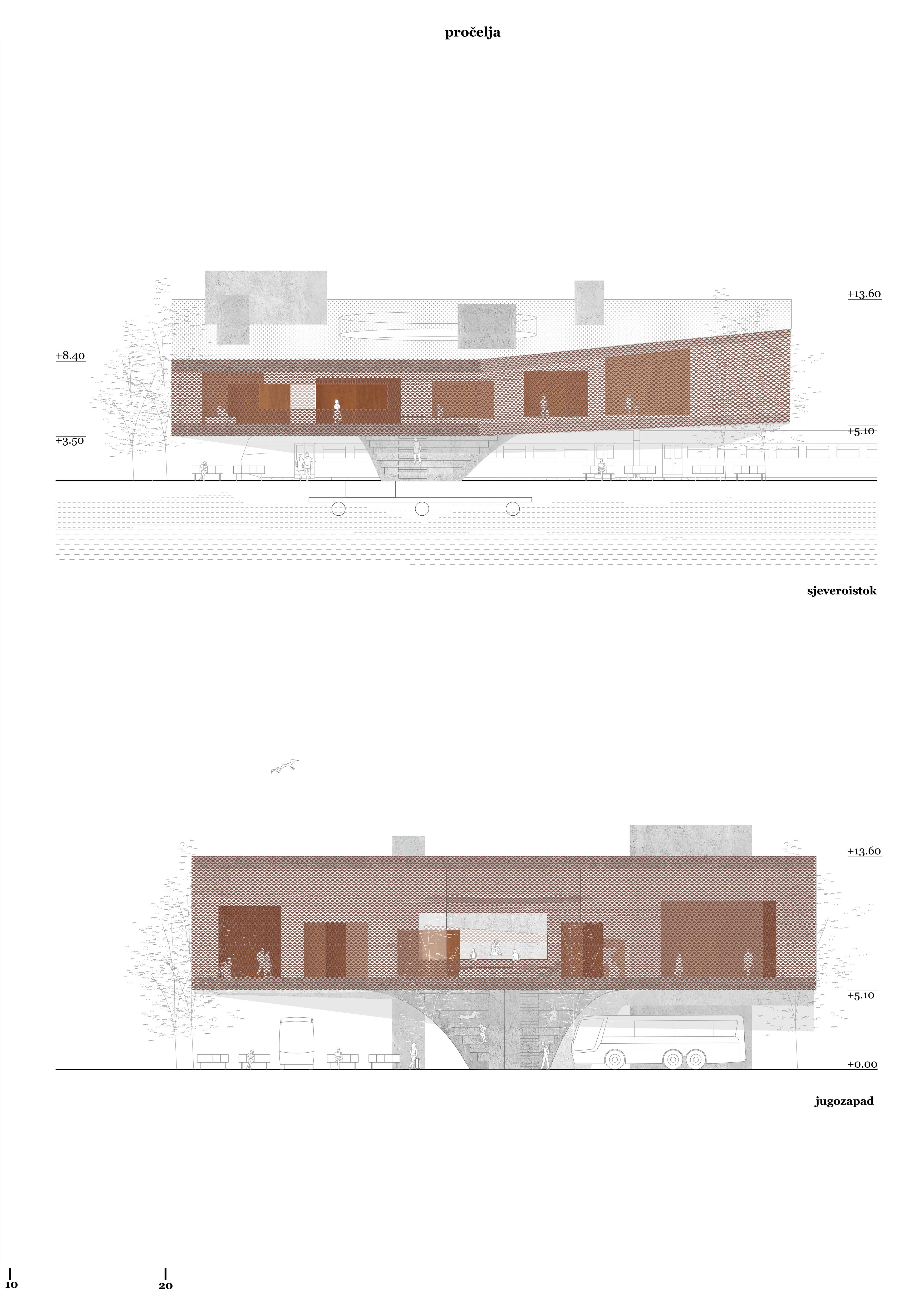

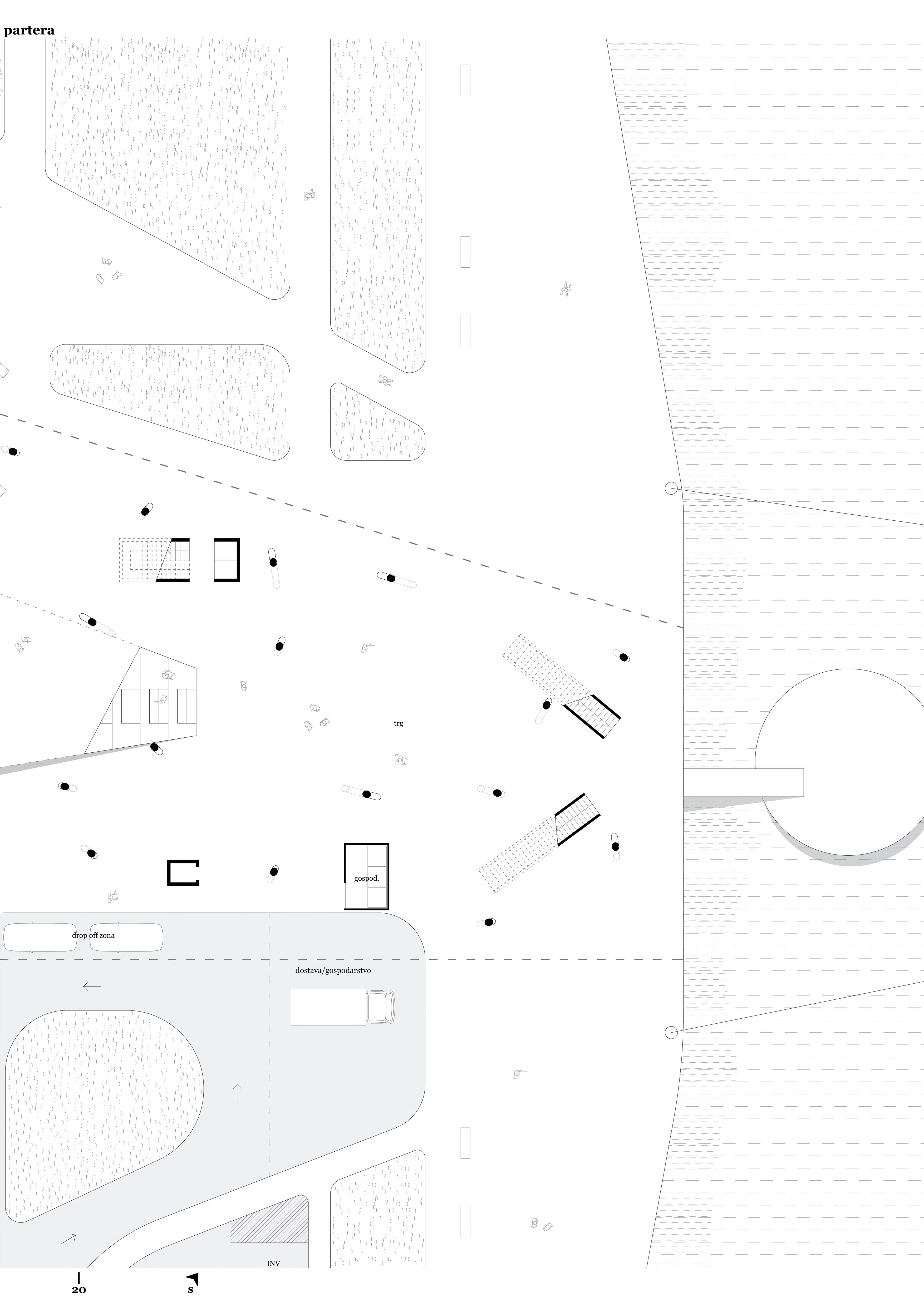

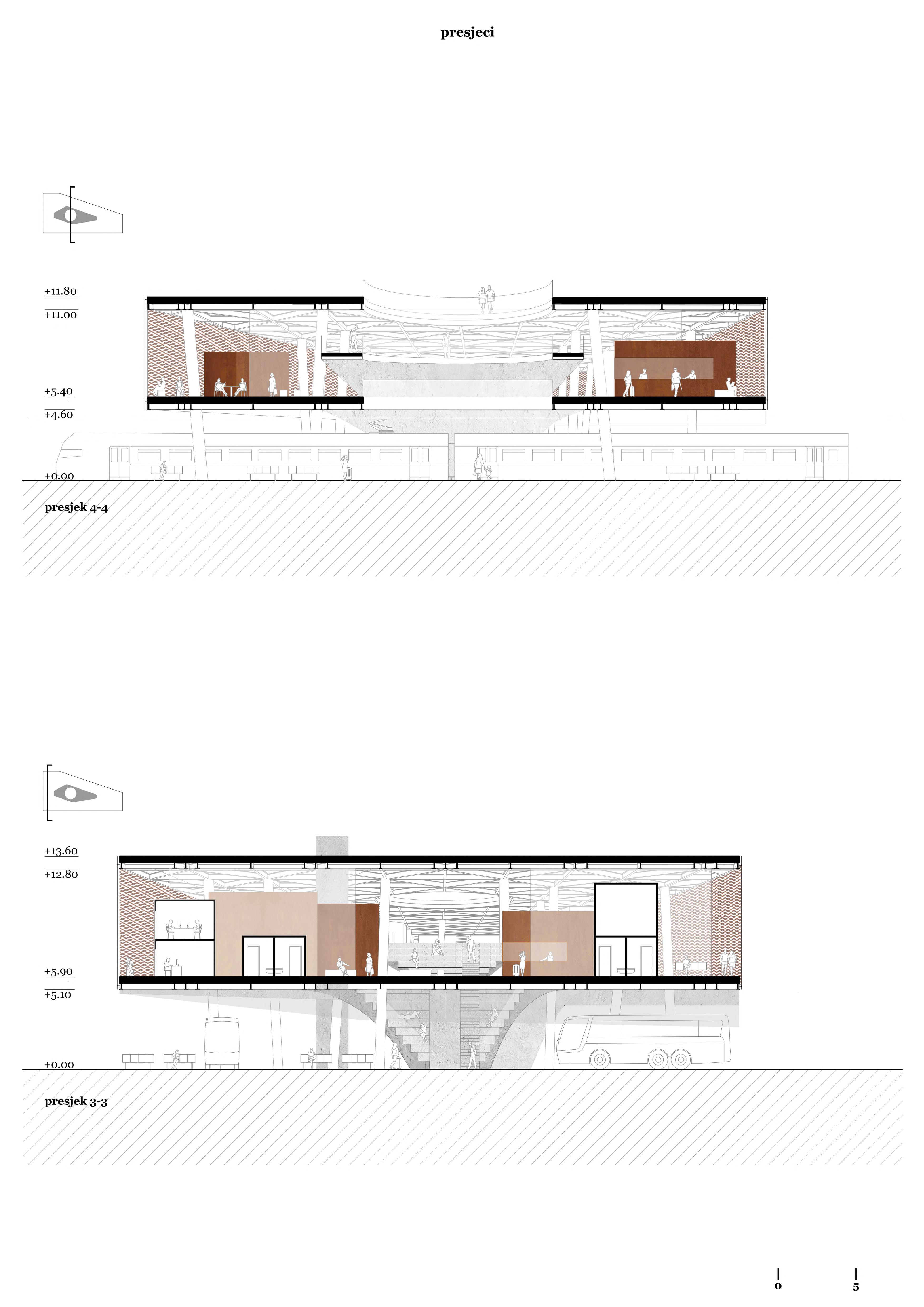

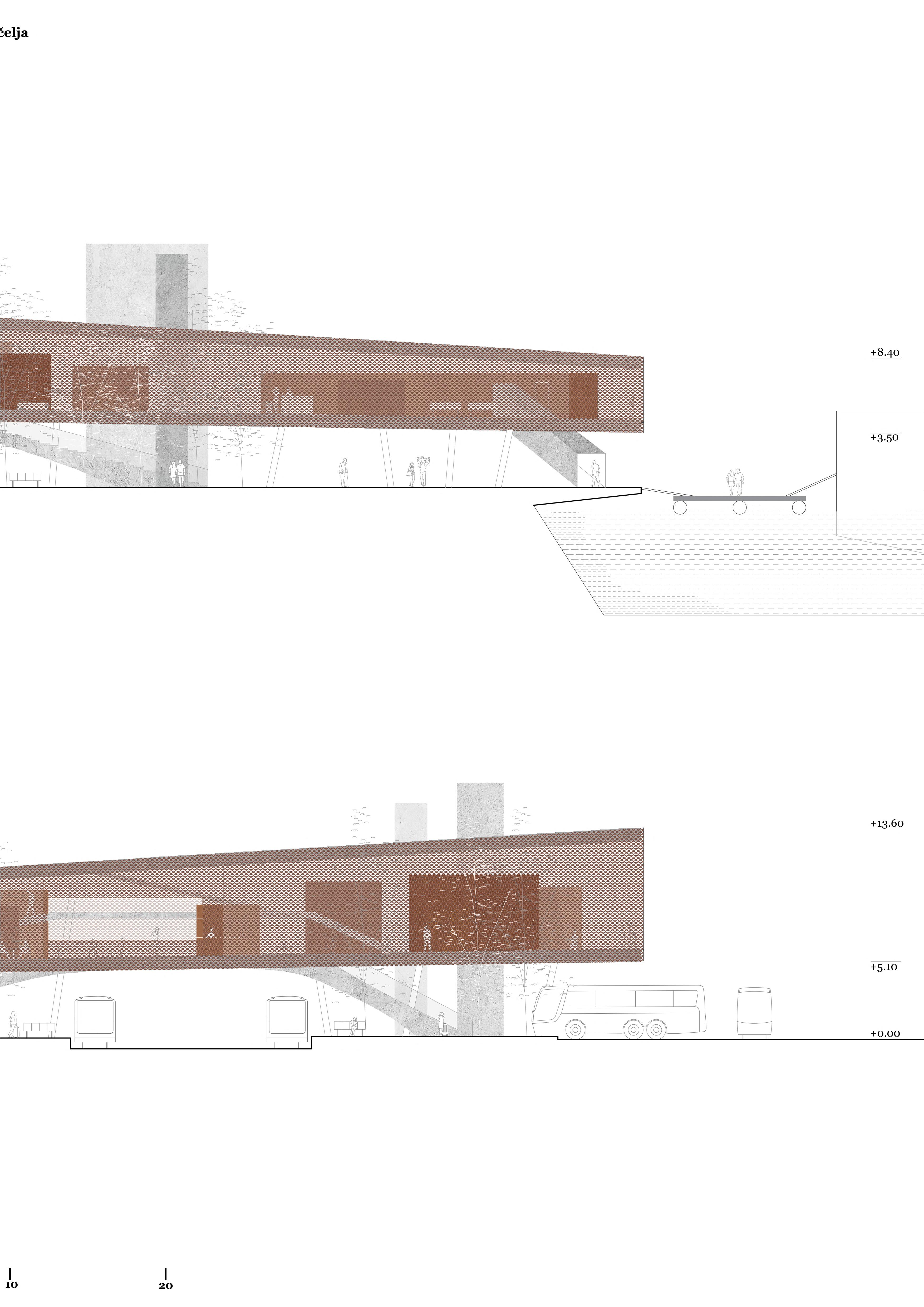

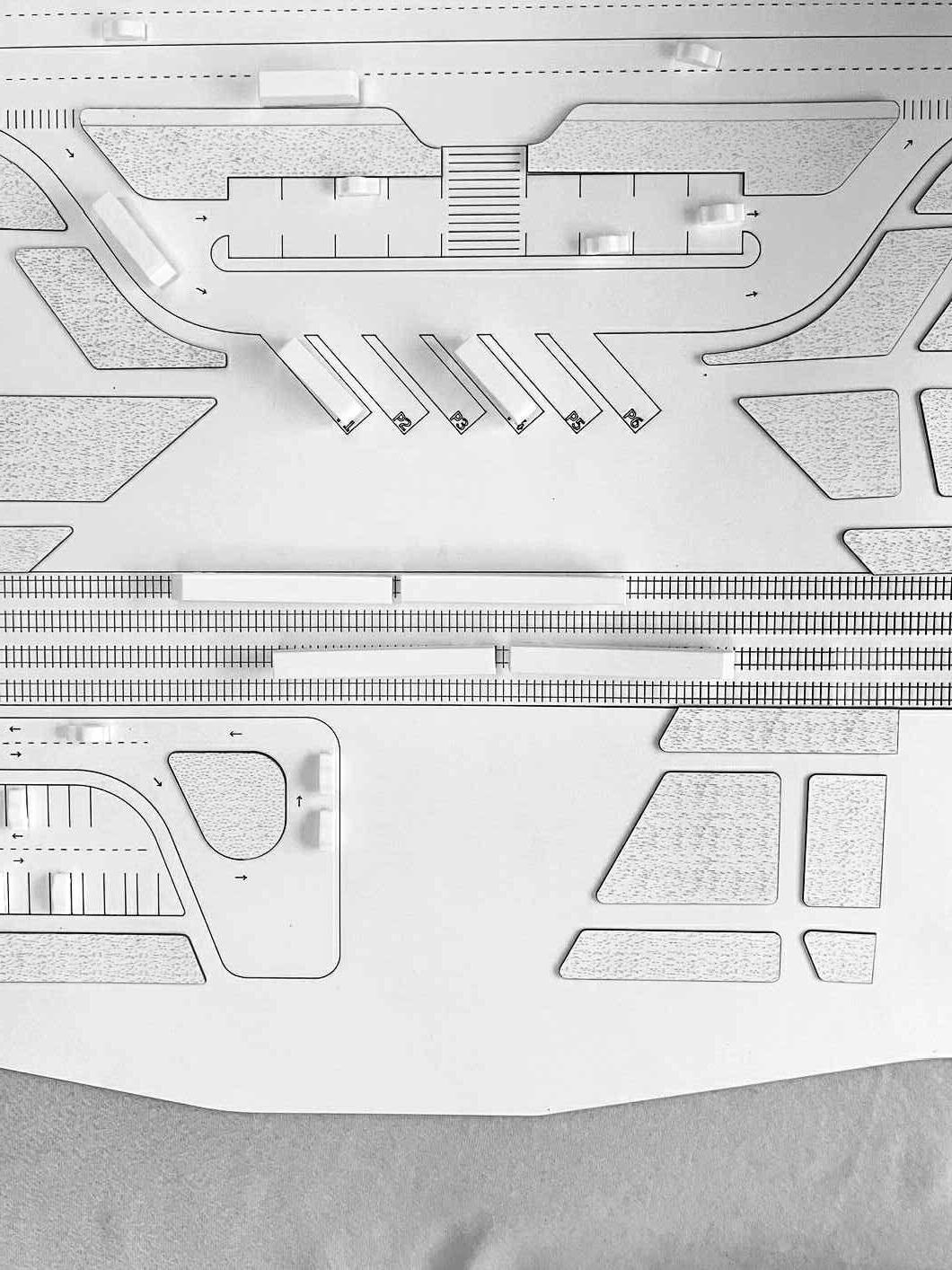

koncept širasituacijamjerilo1:2000 užasituacija1:400 raslojenamaketa razvedenaaksonometrija tlocrtparteramjerilo1:200 katalogformi tlocrtprizemljamjerilo1:200 tlocrtkatamjerilo1:200 perspektivniprikazeksterijera perspektivniprikazinterijera tlocrtkrova1:200 presjeka-aipresjekb-b1:200 presjekc-cipresjekd-d1:200 perspektivniprikazeksterijera pročeljesjeveroistokipročeljejugozapad1:200 pročeljesjeverozapadipročeljejugoistok1:200 perspektivniprikazeksterijera perspektivniprikazinterijera shemanosivekonstrukcije segmentpresjeka tehničkiopisiproračun popisprostorijasiskazompovršina materijalnost
Uređenješireiužesituacije;proširenjeobale,formiranjejavnogtrgasa šetnicamaitravnatimpovršinama.osiguranjeparkingazazaposelnikei putnike,tepovršinazaulaz/izlazautobusa,kaoišestnatkrivenihperona.
Nosivakonstrukcijaformiaseodčeličnihkosihstupovaupunojvisiniod tladokrova,tečeličnihhorizontalnihHEAprofilauzvjezdastvomrasteru.
Prvielementmostdiojenagnutepodnepločezgrade.Dvakrakaspuštaju senatlo,omogućujućibrziprelazakbarijereželjeznice,dokuistovrijeme podnapločaformiraelementnadstrešniceusvrsizaštiteodatmosferilija.
Elementvertikalnihkomunikacijasmještenihuarmiranobetonskookno. Javljajuseuvidudvadijagonalnalifta,tedvijedijagonalnejezgres dvokrakimstubištemidvalifta.Jezgresubetonske,islužekaoukruta.
Drugielementtribinaizdižeseizpodneploče.Pratikonturemosta,te vertikalniprodorkrozzgraduuformikruga.Timeseformiraophods kojegseomogućujeizlazaknakrov.Tribinajeujednoičekaonicaputnika.
Krovnaplohapratinagibpodnepločesneštovećimkutem.Djelomičnoje prohodnasurbanimelementimaufunkcijividikovcaichillzone.Nakrov jeomogućenpristupizčetirijezgreiliputemtribineistubišta.
ovojnica krov
konstrukcija čeličniHEA400profiliuzvjezdastomrasteru
kontroliranaklima,odvajanjetrivrsteprometa funkcijačekaonice,izlazaknakrov odignutaplohaproširenjapartera
konstrukcija čeličnistupovipromjera40cm
sadržaji membrana tribina trg most kosi,djelomičnoprohodnikrov perforiranekortenploče kubusiprogramaterminala
stropnaploča trapeznilim-elementspregnutekrovnekonstrukcijeprofiliranu jednomsmjeru,okomitomnasmjerHEAprofilaispunjenbetonom funkcionirakaotlačnaploča maksimalanraspon12m
rešetka
čeličniHEA400profilinosepodnuistropnuploču,postavljeni uzvjezdastirasterod437x437cm nasjecištimavertikalnihosivaresenačeličnestupove profiliokomitinaprofilacijutrapeznoglima jezgre armiranobetonskastubištailiftovi,vertikalnielementipravokutnog tlocrtnogoblikadebljinezida30cm,služekaoukrutekonstrukcije
podnaploča trapeznilim-elementspregnutekrovnekonstrukcijeprofiliranu jednomsmjeru,okomitomnasmjerHEAprofilaispunjenbetonom funkcionirakaotlačnaploča maksimalanraspon12m
stupovi čeličnistupovikružnogpresjekapromjera40cmkrozcijelugrađevinu, pozicioniraninarazmacimaod437/874/1311cmkojisekosepod vertikalnimihorizontalnimosima nadodirusčeličnomrešetkomgredaHEA400spojevisevare
ŽELJEZNIČKAPRUGA(ZP1) -tračnice-slojšljunka 20cm -armiranibeton 20cm -nabijenislojšljunka 20cm -zemljanaposteljica -
PODNATLU(P1) -armiranobetonskapodlogabijeleboje,dilatiranaupolja6cm -pijesak 6cm -drenažnislojšljunka 12cm -zemljanaposteljica -
KOLNIK(Ko) -asfaltnihabajućisloj 3cm -asfaltnivezivnisloj 5cm -asfaltninosivisloj 5cm -nosivislojstabiliziranbitumenom 10cm -nabijenislojšljunka 18cm -zemljanaposteljica -
RHSzatvorenialuminijskiprofil pravokutnogoblika150x75mm
perforiranačelična kortenploča
vertikalninosač kortenskihploča
čeličniHEA400profil
MEĐUKATNAKONSTRUKCIJA1(MK1) -protukliznipremaz(epoksi) 0.5cm -cementniestrih(glazura)izvedenunagibu(2400m/3)8cm -perforiranadrenažnatraka(PEHD)sčepićima okrenutimpremadolje,kaširanafilcem-XPSzaštitaprotivtopota 6cm -drenažnačepastatraka 2cm -H.I.-sintetskebitumensketrakeudvasloja, zaštićenefilcem,ljepljenenapodlogu 1+1cm -armiranobetonskapločautrapeznomlimu 5+15cm -nosivakonstrukcija,čeličniHEA400profili 40cm -ferocementnaljuskanaistegnutommetalui rabicmrežici 5cm
MEĐUKATNAKONSTRUKCIJA2(MK2) -protukliznipremaz(epoksi) 0.5cm -cementniestrih(glazura)izvedenunagibu(2400m/3)8cm -perforiranadrenažnatraka(PEHD)sčepićima okrenutimpremadolje,kaširanafilcem-XPStermoizolacija 12cm -drenažnačepastatraka 2cm -H.I.-sintetskebitumensketrakeudvasloja, zaštićenefilcem,ljepljenenapodlogu 1+1cm -armiranobetonskapločautrapeznomlimu 5+15cm -nosivakonstrukcija,čeličniHEA400profili 40cm -ferocementnaljuskanaistegnutommetalui rabicmrežici 5cm
NEPROHODNIKROV(K1)
čeličniHEA400profil
čeličnistupkružnogpresjeka r=40cmupogledu
KROVKUBUSA(KK)
RHSzatvorenialuminijskiprofil pravokutnogoblika150/300/8mm
kliznastijena
MEĐUKATNAKONSTRUKCIJA(MK1)
čeličnapodkonstrukcija CWprofilinarazmaku60cm
MEĐUKATNAKONSTRUKCIJA(MK2)
čeličnistupkružnogpresjeka r=40cmupogledu
ZIDKUBUSA
KUBUSA(ZK)
KROVKUBUSA(Kk) -senvdičpaneli(završnaoblogakorten) 12cm -zračniprostor/RHSzatvoreni aluminijskiprofilpravokutnogoblika 150/300/8mm -čeličnapodkonstrukcijaCW -limomkaširaneOSBploče 2.5cm
ZIDKUBUSA(ZK) -senvdičpaneli(završnaoblogakorten) 12cm -zračniprostor/RHSzatvoreni aluminijskiprofilpravokutnogoblika 150/300/8mm -čeličnapodkonstrukcijaCW -limomkaširaneOSBploče 2.5cm
NEPROHODNIKROV(K1) -slojoblutaka 8cm -perforiranadrenažnatraka(PEHD)sčepićimaokrenutimpremadolje,kaširanafilcem -drenažnačepastatraka 2cm -H.I.-sintetskebitumensketrakeudvasloja,zaštićenefilcem,1+1cm ljepljenenapodlogu -armiranobetonskapločautrapeznomlimu 5+15cm -nosivakonstrukcija,čeličniIPE400profili 40cm
klizniprozoršaltera
čeličnapodkonstrukcija UPN180profil
'ACO'perforiranisustav
čeličniHEA400profil
staklenaograda
čeličniHEA400profil
PROHODNIKROV(K2) -protuprašnipremaz(epoksi) 0,5cm -cementniestrih(glazura)izvedenunagibu(2400m/3) 8cm -perforiranadrenažnatraka(PEHD)sčepićimaokrenutimpremadolje,kaširanafilcem
-T.I.-XPSupločamasrubnimpreklopima(30kg/m3) 6cm -drenažnetrake 2cm
-H.I.-sintetskebitumensketrakeudvasloja,zaštićenefilcem, ljepljenenapodlogu 1+1cm -armiranobetonskapločautrapeznomlimu 5+15cm -nosivakonstrukcija,čeličniIPE400profili 40cm
staklenaograda
tribinaupogledu ±0,00
ŽELJEZNIČKAPRUGA(ZP1)
KORTEN vrstacor-tentipA punepločedebljine2mm oblogaunutrašnjihkubusa
KORTENPERFORIRANEPLOČE vrstacor-tentipA vanjskaoblogapooboduzgrade debljina5mm
BETON brušenibetonsvijetlenijanse most,tribina,jezgre
PROSTORI
a)ODSJEKŽELJEZNIČKOGPROMETA
b)ODSJEKAUTOBUSNOGPROMETA
c)ODSJEKRJEČNOGPROMETA
Ukupnipotrebnivolumniprotokzraka:39143,4m³/h
RAZVODNAKANALSKAMREŽA
Određivanjedimenzijacijevirazvodnemreže: A=površinadionicekanala(m²) V=protokzrakakrozkanal(m³/h) w=brzinastrujanjazrakakrozkanal,6-8m/s
A=V/3600xw
ODSJEKŽELJEZNIČKOGPROMETA
volumniprotok m3/h 8969,4 brzinastrujanja m/s 8 potrebnapovršinacijevim2 0,31 dimenzijecijevi cm 40x80
VOLUMEN(m³) 1494,9 1727,5 3301,5
BROJIZMJENAZRAKA 6 6 6
VOLUMNIPROTOK(m³/h)
8969,4 10365 19809
ODSJEKAUTOBUSNOGPROMETA
volumniprotok m3/h 10365 brzinastrujanja m/s 8 potrebnapovršinacijevim2 0,36 dimenzijecijevi cm 40x100
ventilokonvektor
ODSJEKŽELJEZNIČKOGPROMETA
volumniprotok m3/h 19809 brzinastrujanja m/s 8 potrebnapovršinacijevim2 0,69 dimenzijecijevi cm 70x100
TEHNIČKIOPIS
shematskiprikazrazvodainstalacija
situacija,prometiprometumirovanju
ventilokonvektor
mjerezaštiteodpožara
ventilokonvektor
toplinskaenergijaizDunava

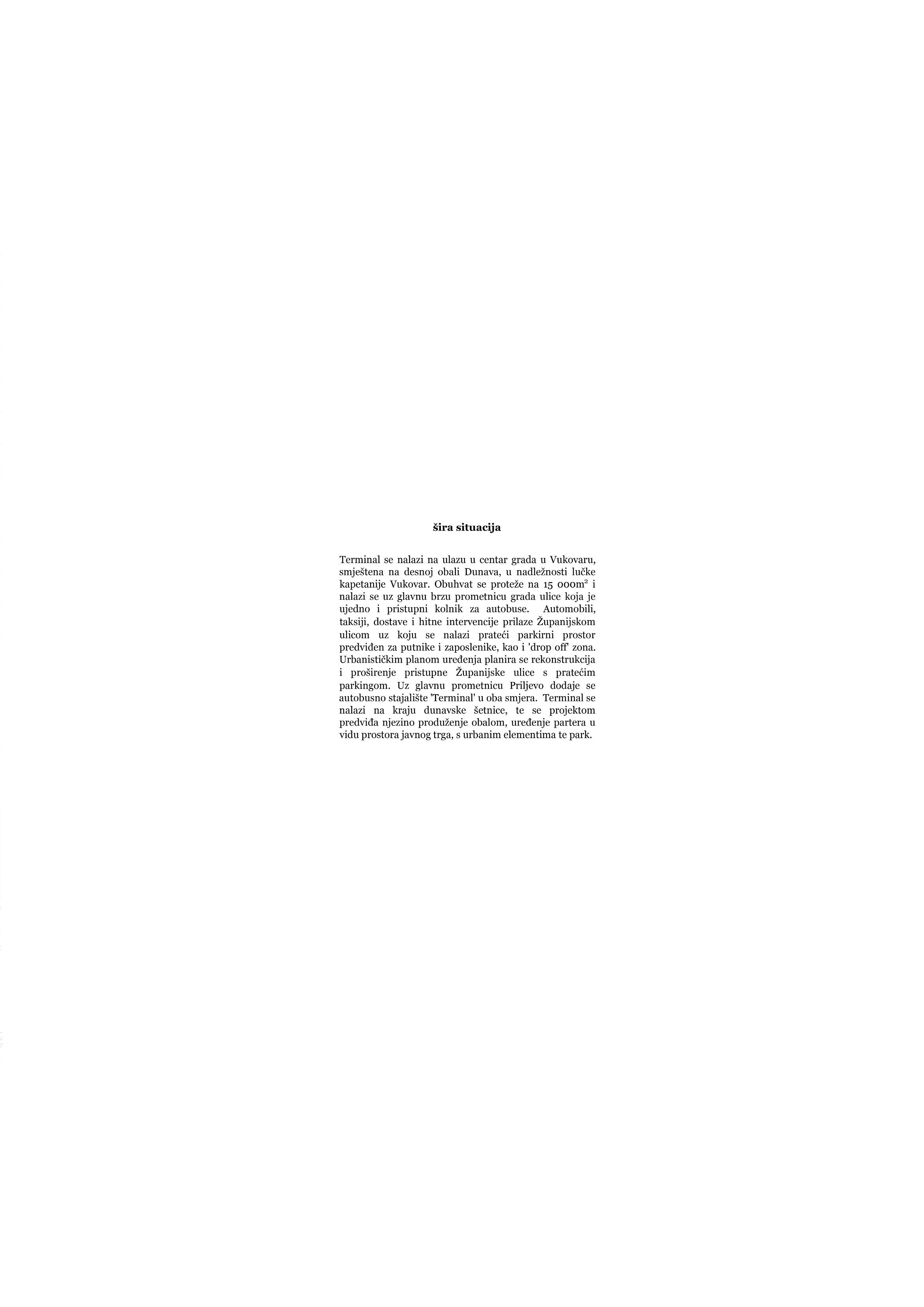

GrađevinasenalazinaulazuucentargradauVukovaru,smještenanadesnojobaliDunava,unadležnostilučkekapetanijeVukovar.Obuhvatseprotežena15000m2inalaziseuzglavnubrzuprometnicugradaulicekojajeujednoi pristupnikolnikautobusa.Automobili,taksiji,dostaveprilazeŽupanijskomulicomuzkojusenalazipratećiparkirniprostorpredviđenzaputnikeizaposlenike,kaoi'dropoff'zona.Urbanističkimplanomuređenjaplaniraserekonstrukcija iproširenjepristupneŽupanijskeulicespratećimparkingom.UzglavnuprometnicuPriljevododajeseautobusnostajalište'Terminal'uobasmjera.NaparcelisenalazeprivremenekućiceteretnelukeVukovariskladištakojaseuklanjaju, kaoidvakolosjekaželjeznice.Stariželjezničkikolodvorsezadržavairekonstruirasciljemponovnogaktiviranja(namjenarestorana).Terminalsenalazinakrajudunavskešetnice,teseprojektompredviđanjezinoproduženjeobalom, uređenjeparterauviduprostorajavnogtrga,surbanimelementimatepark.Prvielementprojektajemostuslužbipremošćivanjaželjezničkepruge,čijajeulogaizadržavanjeputnikauvidutribine.Specifičnostgrađevineje'nedostatak' glavnogulaza;onisedijelenatrirazličitevrstemodalitetaprometa,stogaseiulazidijelepoistima(autobusniodsjek,željezničkiodsjek,riječniodsjek).Obziromdakućaslužikaonadstrešnica,'dropoff'zonataksijeorganiziranajeispod nje,kaoišestautobusnihperona.Usklopu'dropoff-a'nalaziseproširenjevozilazadostavu,tepristupteretnogiinterventnogvozilasjugoistočnestranezgrade.Namjenaobjektajexxxx,dokjenjegovanamjenadefiniranakaoputnički terminal.Građevinajesamostojeća,odignutaodtla.Parterjeupotpunostiotvoreniuređenkaojavnitrgselementommosta.
Vatrogasnovozilozgradimožepristupitistristrane(sjeverozapadno,jugoistočnoijugozapadnopročelje).Pretpostavljenesuoperativnevatrogasnepovršine5.5x11mparalelnosazgradom.Zgradafunkcionirakaojedanpožarnisektor. Čeličnielementizgrade;stubišta,tribine,mostovi,odpožarasuzaštićeniekspanirajućimpremazom.Evakuacijskeputevepredstavljajudvijearmiranobetonskejezgresmještenenadijametralnimkrajevimazgrade.Jezgrečinedvokrako stubište,tedvaliftazaputnikeizaposlenike.Trisektoraprometazaštićenasuivatrootpornimstaklenimstijenama,asamimosttakođerjeelementevakuacijezgradeuslučajupožara.Cijelagrađevinaopremljenajerazvodomsprinkler sustavačijasestanicaibazennalazenakatukubusa.Uformikrižakaoservisnihprostorija,nalazisecentralninadzorniiupravljačkisustav,tevatrodojavnisistemkakobivatrogasnimdjelatnicimaprisupbioštolakši.Mjerezaštiteod požarauključujuiprotupožarneaparateihidrantskeormarićekojisuraspoređenipremapotrebiuskladusazahtjevimazazaštituodpožara.
mjerezaštiteodsuncaivjetra
Građevinajeobučenakortenskimperforiranimpločama/mrežomtipaA,kojaublažavaprodorvjetraza50%.Zaštitajeoddirektnogudaranjasunčevihzraka,asvojimuzorkomiperforacijamastvarazanimljivuigrusjeneisvjetlau interijeru.Perforacijesusačinjeneoduzorkarombaširine15cm,visine10cm,tebušenenaosnomrazmakuod18cm.
razvodinstalacija
vodovod,odvodnjaotpadnihvoda,odvodnjaoborinskihvoda Vodovodsenagradskuvodovodnumrežuspajaprekopriključakakojisenalaziuprometnicijužnoodobjekta.Napriključkusenalazivodomjernakomoraukojojsevodadijelinasanitarniihidarantskivod.Hidrantskivodusmjeravasena vanjskuhidrantskumrežu,odnosnonanadzemnehidranteiunutarnjuhidrantskumrežu.Obalajeopremljenapostojećimhidrantimazaopskrbukruzeravodom.Sanitarnavodaspajasenasanitarneprostorijeuzgradi.Odvodnjaotpadnih vodarješavasepostojećimrazdjelnimsustavomodvodnjesmješteneuprometnicama.Odvodnjaoborinskihvodarješenajesnekolikoslivnikanakrovuzgrade(krovjeunagibu),avodakojaprolazizgradomodvodiselinijskimkanalicama raspoređenimpozgradi,tesekoristizaispiranjesanitarnihčvorova,zalijevanjevegetacijeiispiranjepovršinetrga. termotehničkeinstalacijeiventilacija,elektroinstalacije
Zagrijanjeihlađenjeobjektapredviđenajedizalicatoplinesmještenanakrovu.Zgradaimatrimikroklime;površinatrgaograđenakortenskomovojnicomprepuštenajevanjskimutjecajimaitemperaturama,zatimtristaklena'vjetrobrana' čijajeulogazaštiteodvjetra,teodjeljivanjeprostora(natrirazličitaprometnaodsjeka),tegrijanikubusiunutarsvakog'vjetrobrana'.Onisegrijunaprosječnutemperaturuodminimalno+20°Csustavomcentralnoggrijanjapomoću dizalicatopline.Dizalicatoplineradipoprincipuvoda-zrak,atemperaturucrpiizrijekeDunav.Hlađenjeprostoraobavljaseklimakomorama.SmještenesunakrovuzgradeodakleseRooftop'rekuperatorima'razvodeiznadgrijanih kubusa.Razvodjeskrivenkortenskommrežom,asvakigrijanikubusdobijasvojuupuh-ispuhvezu.Temperaturaprostorakondicioniraseipomoćuventilokonvektorapovezanihnadizalicutopline.Proračunventilacijskogsustavaje priložen.Zgradajepriključenanagradskuelektričnumrežu,podzemnirazvod.Razvodnepločesmještenesuuservisnimprostorijama.
mjerezbrinjavanjaotpada
Otpadzgradekratkotrajnosedeponirauservisneforme'križa'terminala,odaklesedaljeteretnimliftomspuštanaparteruglavnespremnikeotpada.OdvozjepredviđenpremarasporeduirežimukomunalnogpoduzećagradaVukovara. Prostorijazaodlaganjeotpadanaparterupovršineje20m2,tejepozicionirananamjestogdjepristupateretnokomunalnovozilo.
mjerezaštiteiunaprjeđenjaokoliša
Sviizvoribukepropisnosuizoliranitejenjihovutjecajnaokolišiostatakgrađevinesvedennaminimum.Zagrijanjeihlađenjegrađevinekoristeseobnovljiviizvorienergije,odnosnodizalicatopline,kojaradipoprincipuvoda-zrak,a koristitemperatururijekeDunav.Predviđeniparknakrovuusporavaotjecanjevode,vegetacijomsepotičebioraznolikost,asvaprikupljenaoborinskavodaskladištise,teseponovnokoristizaodržavanjevegetacijeuljetnimmjesecima. Prikupljenaoborinskavodakoristiseizaispiranjesanitarnihčvorovaičišćenjepovršinejavnogtrganaparteru.
