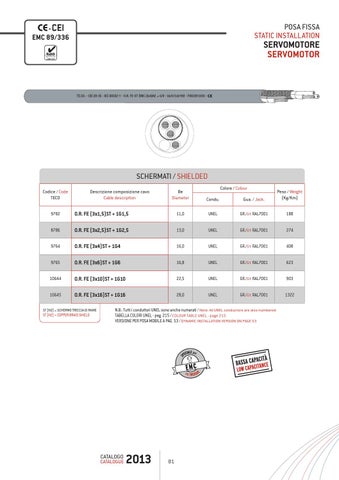

Posa Fissa Static Installation
EMC 89/336
Servomotore Servomotor
TE.CO. - CEI 20-35 - IEC 60332-1 - O.R. FE-ST EMC (3x4)H2 + G/V - Uo/U 0,6/1KV - F00/2013/03 -
SCHERMATI / SHIELDED Codice / Code TECO
Descrizione composizione cavo Cable description
Colore / Colour
Øe Diameter
Condu.
Gua. / Jack.
Peso / Weight (Kg/Km)
9782
O.R. FE (3x1,5)ST + 1G1,5
11,0
UNEL
GR./GY. RAL7001
188
8786
O.R. FE (3x2,5)ST + 1G2,5
13,0
UNEL
GR./GY. RAL7001
274
9764
O.R. FE (3x4)ST + 1G4
16,0
UNEL
GR./GY. RAL7001
408
9765
O.R. FE (3x6)ST + 1G6
16,8
UNEL
GR./GY. RAL7001
623
10644
O.R. FE (3x10)ST + 1G10
22,5
UNEL
GR./GY. RAL7001
903
10645
O.R. FE (3x16)ST + 1G16
28,0
UNEL
GR./GY. RAL7001
1322
ST (H2) = Schermo treccia di rame ST (H2) = Copper braid shield
N.B.: Tutti i conduttori UNEL sono anche numerati / Note: All UNEL conductors are also numbered TABELLA COLORI UNEL - pag. 215 / COLOUR TABLE UNEL - page 215 VERSIONE PER POSA MOBILE A PAG. 53 / DYNAMIC INSTALLATION VERSION ON PAGE 53
CATALOGO
CATALOGUE
2013
81
