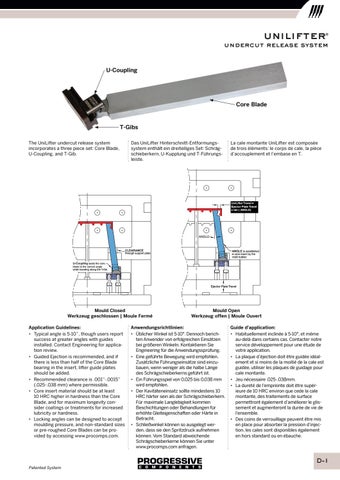

unilifter
®
undercut release system
U-Coupling
Core Blade
T-Gibs The UniLifter undercut release system incorporates a three piece set: Core Blade, U-Coupling, and T-Gib.
Das UniLifter Hinterschnitt-Entformungssystem enthält ein dreiteiliges Set: Schrägschieberkern, U-Kupplung und T-Führungsleiste.
La cale montante UniLifter est composèe de trois èlèments: le corps de cale, la pièce d’accouplement et l’embase en T.
UniLifter Travel = Ejector Plate Travel x tan ( ANGLE)
ANGLE
CLEARANCE
ANGLE is established
through support plate
in core insert by the mold builder
U-Coupling seats the core blade to the correct angle while traveling along the T-Gib
Ejector Plate Travel
Mould Closed Werkzeug geschlossen | Moule Fermé Application Guidelines: • Typical angle is 5-10˚, though users report success at greater angles with guides installed. Contact Engineering for application review. • Guided Ejection is recommended, and if there is less than half of the Core Blade bearing in the insert, lifter guide plates should be added. • Recommended clearance is .001”-.0015” (.025-.038 mm) where permissible. • Core insert material should be at least 10 HRC higher in hardness than the Core Blade, and for maximum longevity consider coatings or treatments for increased lubricity or hardness. • Locking angles can be designed to accept moulding pressure, and non-standard sizes or pre-roughed Core Blades can be provided by accessing www.procomps.com.
Mould Open Werkzeug offen | Moule Ouvert
Anwendungsrichtlinien: • Üblicher Winkel ist 5-10°. Dennoch berichten Anwender von erfolgreichen Einsätzen bei größeren Winkeln. Kontaktieren Sie Engineering für die Anwendungssprüfung. • Eine geführte Bewegung wird empfohlen. Zusätzliche Führungseinsätze sind einzubauen, wenn weniger als die halbe Länge des Schrägschieberkerns geführt ist. • Ein Führungsspiel von 0,025 bis 0,038 mm wird empfohlen. • Der Kavitäteneinsatz sollte mindestens 10 HRC härter sein als der Schrägschieberkern. Für maximale Langlebigkeit kommen Beschichtungen oder Behandlungen für erhöhte Gleiteigenschaften oder Härte in Betracht. • Schließwinkel können so ausgelegt werden, dass sie den Spritzdruck aufnehmen können. Vom Standard abweichende Schrägschieberkerne können Sie unter www.procomps.com anfragen.
Guide d’application: • Habituellement inclinée à 5-10°, et même au-delà dans certains cas. Contacter notre service développement pour une étude de votre application. • La plaque d’éjection doit être guidée idéalement et si moins de la moitié de la cale est guidée, utiliser les plaques de guidage pour cale montante. • Jeu nécessaire .025-.038mm. • La dureté de l’empreinte doit être supérieure de 10 HRC environ que cede la cale montante, des traitements de surface permettront également d’améliorer le glissement et augmenteront la durée de vie de l’ensemble. • Des coins de verrouillage peuvent être mis en place pour absorber la pression d’injection, les cales sont disponibles également en hors standard ou en ébauche.
D-1 Patented System
