Cable Suspension Kit
Installation guidelines
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.
Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.
Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind. Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind. Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.
Erforderliche Werkzeuge
• Bohrmaschine mit Bohrer
• Wasserwaage
Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.
Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.
• Dübel mit passenden Schrauben
• Akkuschrauber
• Bleistift
• Hammer
• Maßband
E-mail: support@signage-group.com
Phone: +49 (0)30 863280590
Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr
Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany

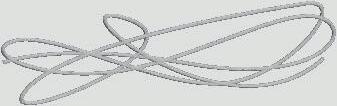

Das Aufhängeset besteht aus drei Elementen: Oben Kabelhalter, Stahldraht und Unten Kabelhalter. Das Design des Aufhängesets kann je nach Projekt variieren.
Step 1 Step 4 Step 2
Bohren Sie Löcher an den markierten Punkten mit einem Bohrer.
Step 5
Step 3

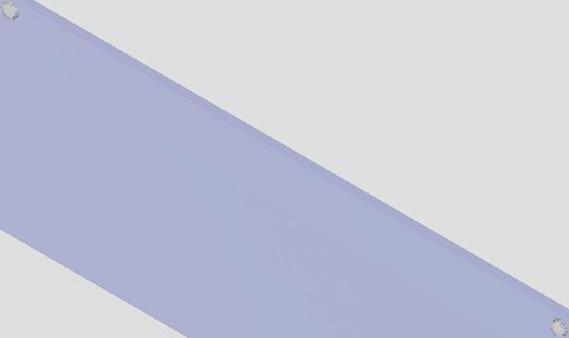

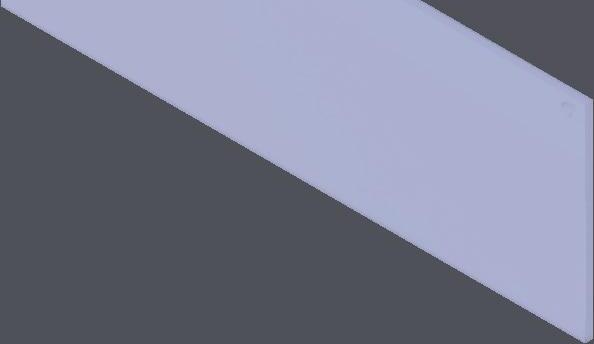

Messen Sie den Abstand zwischen den Montageschrauben am Produkt mit dem Maßband. Nehmen Sie den unteren Kabelhalter und schrauben Sie ihn ab. Identifizieren Sie die Montageschrauben auf der Platte und sichern Sie den unteren Kabelhalter im Loch.
Markieren Sie an der Decke den ersten Befestigungspunkt und dann den zweiten bei der zuvor gemessenen Entfernung.
Step 6
Setzen Sie die Dübel mit einem Hammer in die Löcher ein. Stellen Sie sicher, dass die Dübel für das Gewicht des Produkts geeignet sind.
Step 7
Step 8
Nehmen Sie den oberen Kabelhalter und schrauben Sie ihn in die montierten Dübel. Führen Sie das Stahlkabel durch beide montierten Elemente. Stellen Sie sicher, dass das Produkt mit einer Wasserwaage eben ist.
