Backplate [Drilling] Rev 1 Ger

Backplate [Drilling] Installation guidelines

©2025 All rights reserved

Ger

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.

Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.

Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind.

Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind.

Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.

Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.

Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.

Erforderliche Werkzeuge • • • • • • •

Bohrmaschine mit Bohrer Wasserwaage Bleistift Dübel mit passenden Schrauben Akkuschrauber Hammer Heißklebepistole

E-mail: support@signage-group.com Phone: +49 (0)30 863280590 Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany

2

1

?

Step 1

Step 2

Step 3

Überprüfen Sie, ob die Anzahl der Moosplatten korrekt ist. Falls mehr als eine Platte vorhanden ist, sollte eine nummerierte Layoutzeichnung beigefügt werden, die die korrekte Position jeder Platte zeigt, da einige Kanten möglicherweise nicht vollständig abgedeckt sind.

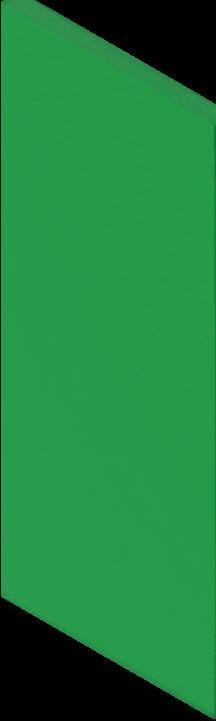

Stellen Sie das erste Panel an die Wand. Verwenden Sie eine Wasserwaage, um es richtig auszurichten.

Markieren Sie die Position des Panels an der Wand mit einem Bleistift.

Step 4

Step 5

Step 6

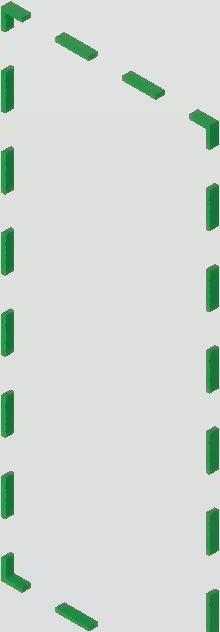

Entfernen Sie das Panel von der Wand. Bewegen Sie das Moos vorsichtig in den Ecken beiseite. Bohren Sie in jede Ecke des Panels.

Setzen Sie das Panel zurück an die Wand und richten Sie es an den Bleistiftmarkierungen aus.

Markieren Sie die Löcher des Panels an der Wand mit einem Bleistift.

3

Step 7

Step 8

Step 9

Entfernen Sie das Panel von der Wand. Bohren Sie an den markierten Stellen Löcher.

Setzen Sie Wanddübel in die gebohrten Löcher mit einem Hammer ein.

Setzen Sie das Panel zurück an die Wand und richten Sie es an den gebohrten Löchern aus.

Step 10

Step 11

Step 12

Befestigen Sie das Panel an der Wand, indem Sie Schrauben durch das Panel in die Wanddübel mit einem Akkuschrauber drehen.

Wenn mehrere Panels vorhanden sind, wiederholen Sie den Vorgang für jedes Panel.

Decken Sie nach der Installation die sichtbaren Schraubenköpfe mit einer Heißklebepistole und Moos aus dem Reparaturset ab.

4
