Back Plate [Detachable] LIGHTBOX Rev 1 Ger

Back Plate [Detachable] LIGHTBOX Installation guidelines

©2025 All rights reserved

Ger

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen. Eine Nichtbeachtung kann zu Schäden am Produkt oder am Eigentum führen.

Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Wenn Sie sich bei einem Teil des Installationsvorgangs unsicher sind, wenden Sie sich bitte an einen professionellen Monteur.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder falsche Verwendung des Produkts entstehen.

Bitte überprüfen Sie vor der Installation, ob alle Teile und Werkzeuge vorhanden sind.

Stellen Sie sicher, dass Teile und Werkzeuge für das Gewicht und die Größe des Produkts geeignet sind.

Stellen Sie sicher, dass die Montagefläche für das Gewicht und die Größe des Produkts geeignet ist.

Verwenden Sie stets geeignete Schutzausrüstung und treffen Sie die erforderlichen Vorsichtsmaßnahmen beim Arbeiten mit Werkzeugen und Elektrizität.

Diese Anleitung dient nur als allgemeine Orientierung. Die tatsächliche Installation kann je nach spezifischen Gegebenheiten und Bedingungen vor Ort variieren.

Erforderliche Werkzeuge • • • • • • •

Bohrmaschine mit Bohrer Wasserwaage Abdeckband Hammer Dübel mit passenden Schrauben Akkuschrauber Bleistift

E-mail: support@signage-group.com Phone: +49 (0)30 863280590 Opening hours: Mon. - Fri., 9:00 - 17:00 Uhr Office address:Bogen 45, Holzmarktstr. 15-18 10179 Berlin Germany

2

Step 1

Step 2

Step 3

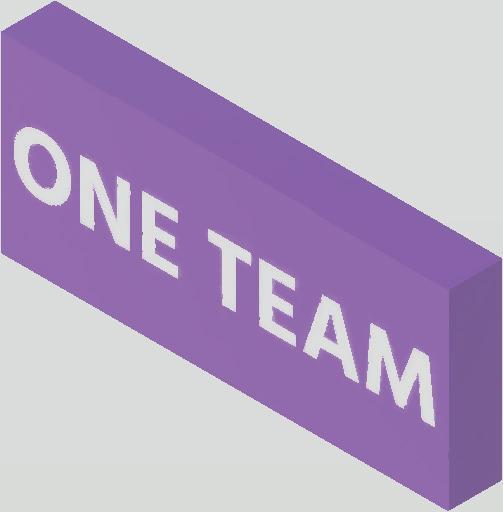

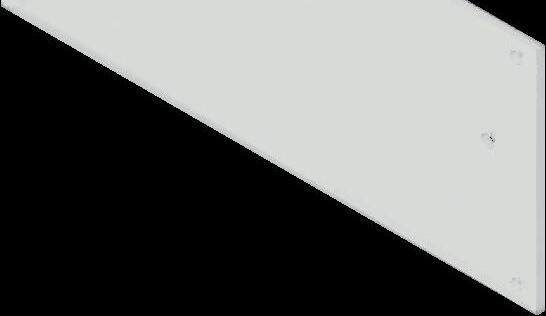

Lösen Sie die Schrauben an den Seiten der Lightbox und entfernen Sie die Vorderplatte.

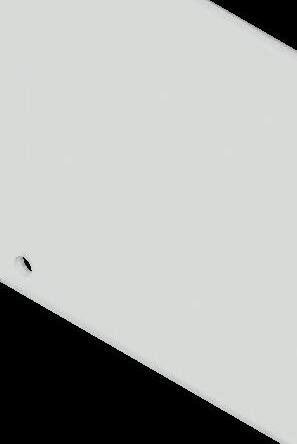

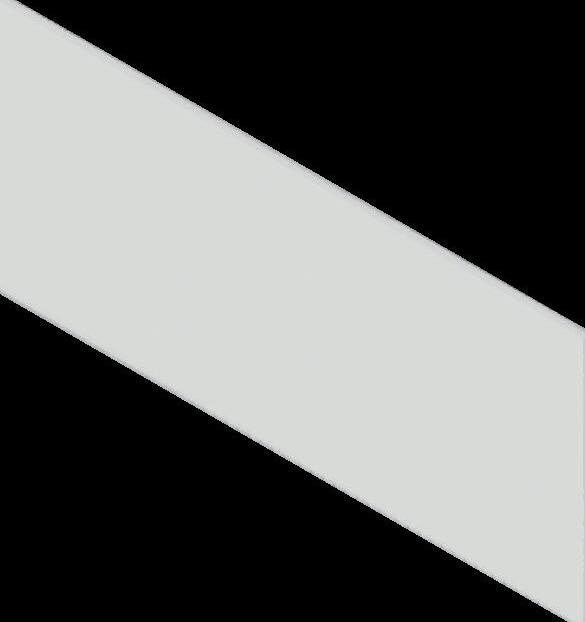

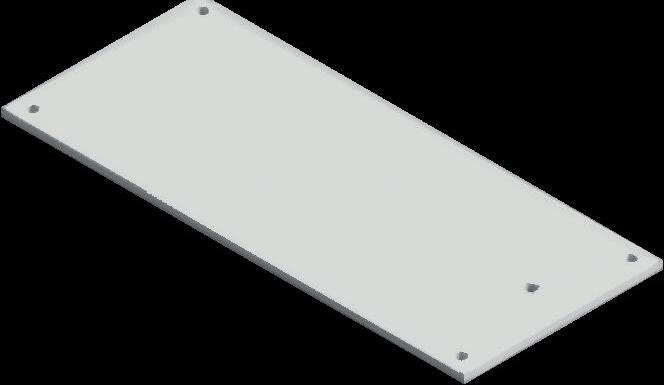

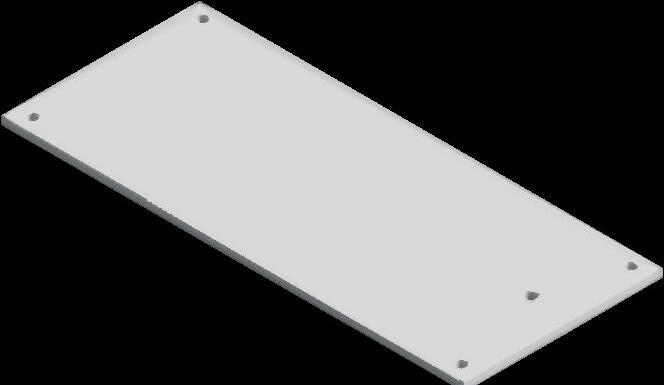

Stellen Sie die Rückplatte des Lightboxes an die Wand und richten Sie sie mit einer Wasserwaage aus.

Markieren Sie die Montagesposition des Lightboxes mit einem Bleistift.

Step 4

Step 5

Step 6

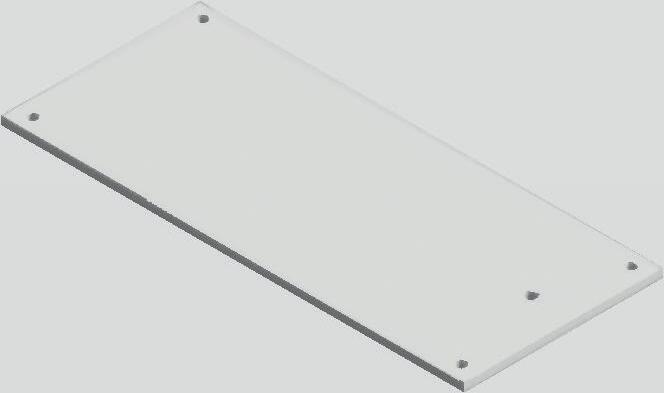

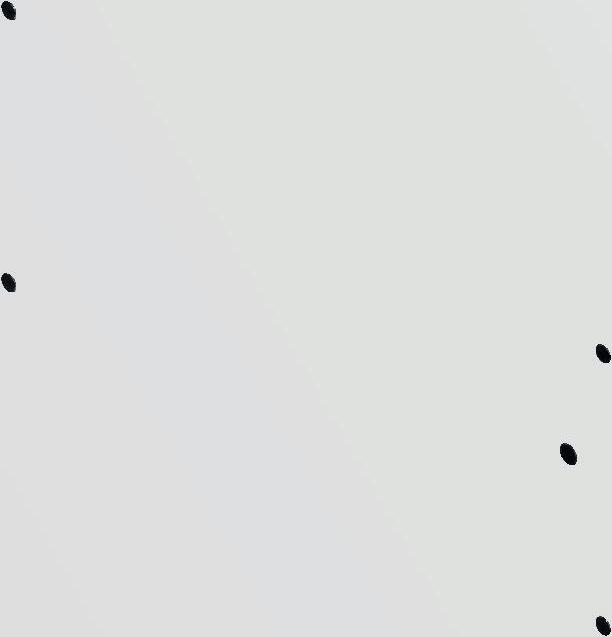

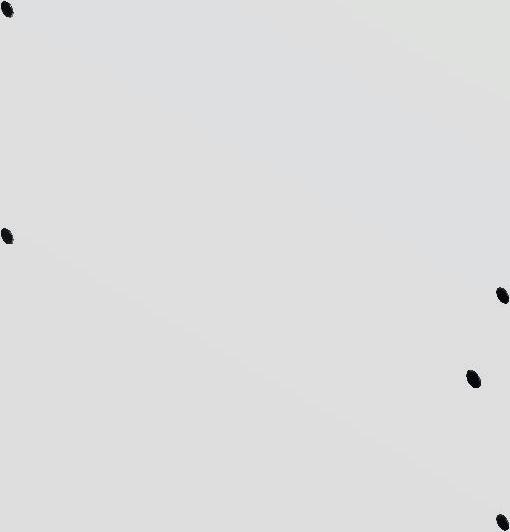

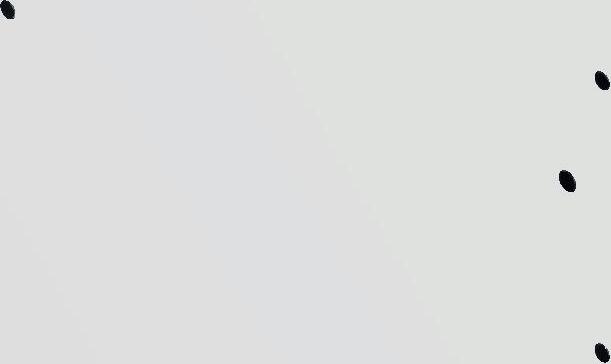

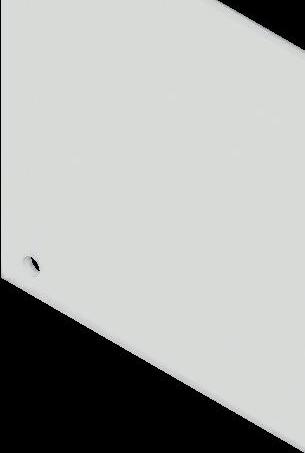

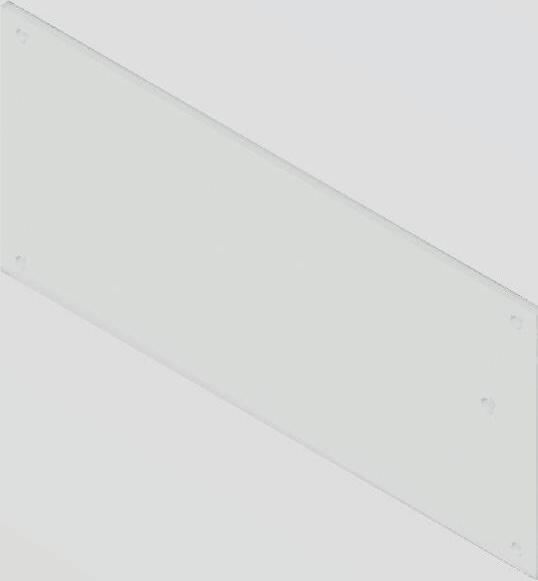

Entfernen Sie die Rückplatte von der Wand. Bohren Sie in jede Ecke der Platte ein Loch. Bohren Sie alle 50 cm ein zusätzliches Loch. Denken Sie daran, ein zusätzliches Loch für das Stromkabel zu bohren.

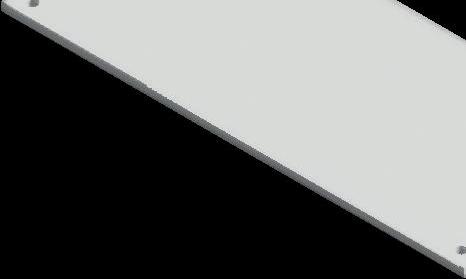

Setzen Sie die Platte in die richtige Position an der Wand. Markieren Sie die Bohrlöcher an der Wand mit einem Bleistift.

Entfernen Sie die Rückplatte von der Wand. Bohren Sie Löcher an den markierten Stellen. Denken Sie daran, ein Loch für das Stromkabel zu bohren.

3

Step 7

Step 8

Step 9

Setzen Sie die Wanddübel in die gebohrten Löcher mit einem Hammer ein.

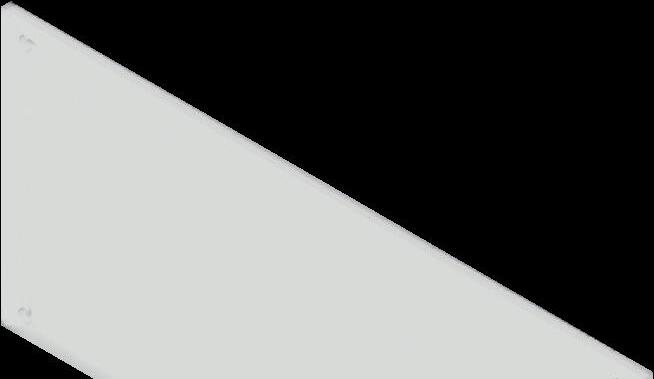

Setzen Sie die Rückplatte des Lightboxes zurück an die Wand, und richten Sie sie an den gebohrten Löchern aus. Führen Sie das Stromkabel durch das zuvor gebohrte Loch. Verbinden Sie die Kabel mit der Stromversorgung im Inneren des Lightboxes und schützen Sie sie vor Feuchtigkeit. Die Verbindung zur Stromversorgung finden Sie in einem separaten Dokument.

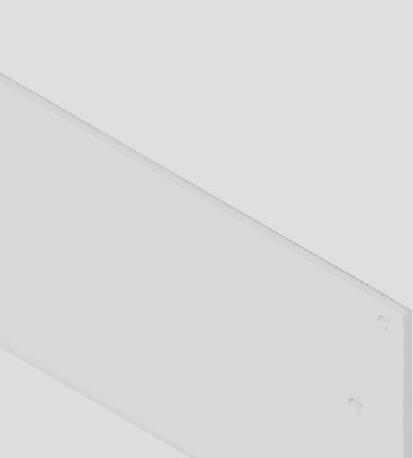

Befestigen Sie die Rückplatte mit Schrauben in den Wanddübel.

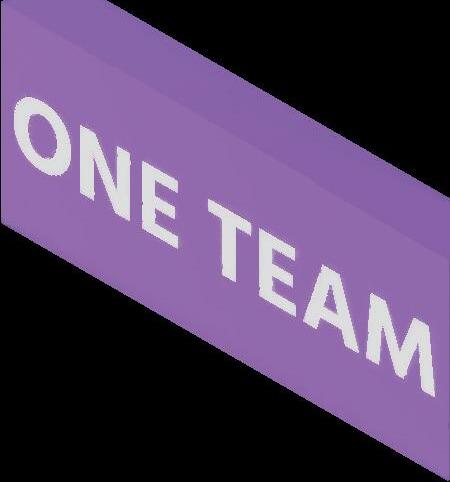

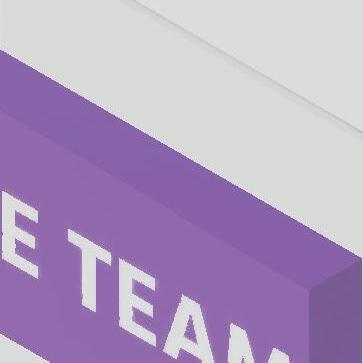

Step 10 Setzen Sie die Vorderplatte des Lightboxes wieder auf die Rückplatte und schrauben Sie sie mit den zuvor entfernten Schrauben fest.
