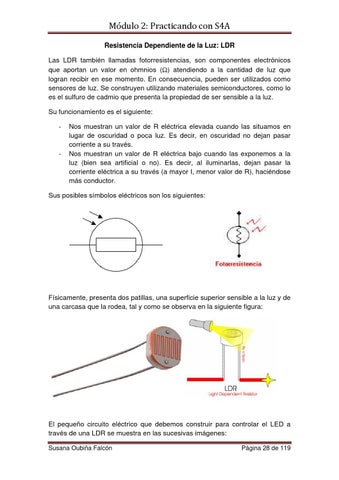

Módulo 2: Practicando con S4A Resistencia Dependiente de la Luz: LDR Las LDR también llamadas fotorresistencias, son componentes electrónicos que aportan un valor en ohmnios () atendiendo a la cantidad de luz que logran recibir en ese momento. En consecuencia, pueden ser utilizados como sensores de luz. Se construyen utilizando materiales semiconductores, como lo es el sulfuro de cadmio que presenta la propiedad de ser sensible a la luz. Su funcionamiento es el siguiente: -
-
Nos muestran un valor de R eléctrica elevada cuando las situamos en lugar de oscuridad o poca luz. Es decir, en oscuridad no dejan pasar corriente a su través. Nos muestran un valor de R eléctrica bajo cuando las exponemos a la luz (bien sea artificial o no). Es decir, al iluminarlas, dejan pasar la corriente eléctrica a su través (a mayor I, menor valor de R), haciéndose más conductor.
Sus posibles símbolos eléctricos son los siguientes:
Físicamente, presenta dos patillas, una superficie superior sensible a la luz y de una carcasa que la rodea, tal y como se observa en la siguiente figura:
El pequeño circuito eléctrico que debemos construir para controlar el LED a través de una LDR se muestra en las sucesivas imágenes: Susana Oubiña Falcón
