ARQUITETURA OBRA
Susana Yuri Maruyama Arquiteta e Urbanista
INTERIORES
CURRÍCULO
Susana Yuri Maruyama
Arquiteta e Urbanista
Brasileira
26 anos
Mauá - SP
Contatos
susana_yuri@outlook.com
www.linkedin.com/in/susana-yuri-maruyama-b6b125128 (11) 97767-2279
Sobre
Aprimorei minhas habilidades profissionais ao longo da minha tragetória, com foco principal em acompanhamento de obra e gestão de cronogramas, alpem de negociação de preços para otimização de recursos. Durante a minha atuação desenvolvi expertise na elaboração de relatórios , bem como interpretação básica de projetos de hidráulica, fundações, elétrica, estrutura e instalações mecânicas.
Experiência profissional
Construtora Patriani-Assistente Arquitetura | Jun. 2023 ~Abr. 2024
Assistente de arquitetura, trabalhava com compatibilização de projetos, atualização dos arquivos no autodoc, acompanhamento dos cronogramas, realizava atas e apresentações, vistoria em obra e relatório fotográfico, auxiliava os analistas e gerenciava os estagiários.
Tender Marine - Assistente em Arquitetura
| Jun. 2022 ~Mar. 2023
A Tender Marine é uma empresa que faz barcos pequenos e fabrica peças de fibra de vidro para os estaleiros, em contra partida ela usa a mesma técnica pra realizar algumas esculturas e propor soluções para os elementos da arquitetura. No escritório atuo atualmente com a parte burocrática, orçamentos de matérias, vistoria em obra, relatórios de obras e administração do escritório e da fábrica.
Rossi Barbosa Arquitetos - Estagiária | Fev. 2020 ~Jun. 2022.
Trabalhei no escritório de arquitetura realizando: levantamento de campo, projetos legais, projetos executivos, compatibilização de projetos, detalhamento, orçamentos, planilhas financeiras, marcenaria marmoraria, acompanhamento de obras, cronogramas de obras e relatórios financeiros e de obra.
Softwares
Cursos
Cadritech - Revit básico 2019 - 40 horas
ETEC em administração 2016
ETEC de turismo 2014
Formação
Universidade São Judas Tadeu
Arquitetura e Urbanismo - 2022
Voluntariado
Festival do Japão
Participo anualmente
Associação Japenesa de Pedreira 2007~2018
Idioma
Ingles - Intermediário Japones - básico
Autocad Revit Sketchup Qgis Photoshop Indesigner Lumion Excel
Arquiteta Júnior
1- Projeto executivo loja
Página 6
2- Projeto residencial
Página 12
3- Projeto de prefeitura
Página 17
SUMÁRIO
1- Projeto executivo loja
Projeto de uma loja de roupa, onde o conceito de era de trazer um ar mais atual, com inspirações das vitrines da Europa, com luzes apropriadas de IR 90 e as araras com pintura eletroestática no tom dourado e desenhadas pensando no dia a dia da loja.
Passamos por uma rigorosa aprovação, junto com as arquitetas do shooping, onde nos foi solicitado também plantas de bombeiro junto com a aprovação
Como a loja localizava dentro de um shopping, a obra só acontecia no período da noite , sendo necessário solicitar a liberação de entrada colocando os dias de trabalho e o tipo de serviço executado pelo prestador de serviço, durante o dia só podia funcionar serviçoes sem barulho, como por exemplo a instalação do papel de parede e elétrica.
O maior desafio dessa obra foi a instalação das placas PET da Mentha, pois como o espaço entre a vitrine e o tapeme era domente de 60cm o Instalador não conseguia realizar o seu trabalho, então precisamos desmontar e montar os tapumes durante uma semana, para completar a instalação da fachada.
Os desenhos abaixo foram realizados no meu estágio, no escritório Rossi Barbosa Arquitetos Associados, com a supervisão da minha chefe Márcia.
1,18
LEGENDA ILUMINAÇÃO
OBS: remover todas as sancas de gesso
Luz embutida comum
Iluminação espelho
Luz embutida
2000lm-24°
1100lm-55° Luz embutida
Pendente (GAP difusa)
Embutido ( GAP difusa)
Papel de parede
Sprinkler
Detector de fumaça
Câmera c
LEGENDA TOMADAS
Tomada baixa nova 220V
Tomada alta nova 210V
Tomada de chão 4 entradas 210V
Caixa de som 22x22
Tomada de som no forro
OBS: furo no gesso de 20,5x20,5 e tubulação de 3 /4 polegadas
ESPELHOS - SEVERINO
Provadores:
0,94x2,60 - 4 unidades
Espelho piso teto:
1,33x2,71 - 1 unidade
0,59x2,71 - 1 unidade
Vitrine:
1,10x3,06 - 1 unidade
Porta:
1,52x3,06 - 1 unidade bronze
LISTA DOS SERVIÇOS
1. Papel de Parede
2. Cortina - tecido e mão de obra
3. Iluminação
4. Assoalho de madeira
5. Adequação do Gesso
6. Adequação marcenaria balcão
7. Móvel do café
8. Espelhos
9. Tapetes
10. Pintura Geral
11. Refazer rejunte e lavarpiso
12. Araras
13. Sistema PUC
14. Demolição sanca e ...
15. Caixa de som
PROJETO: NADIA STORE MOGI
novo
ESCALA: 1:50 FOLHA 1/5
DATA: 16/12/2021 PLANTA TÉRREO
LOCAL: SHOPPING MOGI DAS CRUZES, LOJA 513
BARBOSA ARQUITETOS ASSOCIADOS S/S
7
polt.existente existentepolt. 3,76 0,50 s Projeção do mezanino PD=2.71m Proj. forro de gesso PD=3,70m 0,58 1,32 0,59 2,43 3,33 0,78 0,07 1,10 0,30 3,61 4,04 2,62 10,43aprox. 4,53 PLANTA - LAYOUT área térreo=110,95m² área mezanino = 64,17m² área piso porcelana = 93,29m² esc 1:50 0,17 Q.L. 2,80 barras barras cortina wave Braga cor: 4 DEPÓSITO cortina wave Musseline frente sobreposta h=111 0,60 h=111 balcão exist. 107x74 (lxp) h=87 seguir drywall até o teto 1,26 tapete3,30x3,60 1,58 1,08 0,94 0,94 0,94 0,94 PD=3,70m PD=2.71m 0,45 0,15 0,00 0,00 0,77 cortina wave Braga cor: 4 provador 1 Vitrine 1 Vitrine 2 1,30 tapete espelhopisoteto 3,67 SALA 2 SALA 4 CAIXA SALA 1 SALA 3 CAFÉ 0,80x0,45 0,80 2,20 1,52 seguir drywall até
teto reduzir 25cm balcão espelho0,94x2,60
1,20 5,60 c c c c c mesa
Ø 1.25 Tapete Ø 2.5m PD=3,74m PD=2.71m espelho piso teto sistema PUC 1,40x2,20 pendente (GAP difusor) demolir seguir drywall até o teto prateleiras 5 uni 74x40 2,80 balcão exist. adaptado 220x60x85 (lxpxh) 1,07 0,50 0,50 0,50 0,50 0,50 0,40 0,50 0,50 0,50 0,77 mesa Ø 51 porta conferir medidas na obra 6,83 entrada de energia 1,10 6 8 tinta Suvinil C142 acrílico fosco 7 6 5 4 2 3 1 prateleira 1,20x1,70 prateleira 1,20x1,70 prateleira 1,20x1,70 2000lm-24° 2000lm-24° 2000lm-24° 1100lm-55° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 0,50 arara 1,00x1,70 prateleira 1,20x1,70 arara 1,20x1,90 arara 1,20x1,70 arara 1,20x1,70 1,04 espelho espelho arara em L 40x80 3,91 4,34 Tapete oriental 2,50x2,00 novo proj. A.C. 1 novo split casset 24.000 BTU/h proj. A.C. 2 novo split casset 24.000 BTU/h proj. A.C.
novo split casset 24.000 BTU/h
o
provador 2 tapete espelho0,94x2,60 provador 3 tapete espelho0,94x2,60 provador 4 tapete espelho0,94x2,60
existente Saarinen mesa Saarinen
3
Ø 1.10 PLANTA VITRINE 2 Piso de madeira esc 1:50 3,96 1,17 Tauari 10cm acabamento bona fosco 3,70 0,90 PLANTA VITRINE 1 Piso de madeira esc 1:50 Tauari 10cm acabamento bona fosco 2,76 rodapé Tauari h=15
rodapé Tauari h=15
arara 1,20x1,90 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 móvel
soleira de pedra cinza Andorinha 1,52x0,50 Tarja sinalizadora no vidro Tarja sinalizadora no vidro
1,00x1,70prateleira 1,00x1,70prateleira
LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133
ROSSI
rb.arquitetos@gmail.com
Tauari 10cm acabamento bona fosco
Tauari 10cm acabamento bona fosco
ESPELHOS - SEVERINO
Provadores:
0,94x2,60 - 4 unidades
Espelho piso teto:
1,33x2,71 - 1 unidade
0,59x2,71 - 1 unidade
Vitrine: 1,10x3,06 - 1 unidade
Porta: 1,52x3,06 - 1 unidade bronze
LISTA DOS SERVIÇOS
1. Papel de Parede
2. Cortina - tecido e mão de obra
3. Iluminação
4. Assoalho de madeira
5. Adequação do Gesso
6. Adequação marcenaria balcão
7. Móvel do café
8. Espelhos
9. Tapetes
10. Pintura Geral
11. Refazer rejunte e lavarpiso
12. Araras
13. Sistema PUC
14. Demolição sanca e ...
15. Caixa de som
PLANTA VITRINE 1 Piso de madeira esc 1:50
LEGENDA ILUMINAÇÃO
OBS: remover todas as sancas de gesso
Iluminação espelho
Luz embutida
2000lm-24°
1100lm-55° Luz embutida
Pendente (GAP difusa)
Embutido ( GAP difusa)
Papel de parede
Sprinkler
Detector de fumaça
Câmera c
LEGENDA TOMADAS
Tomada baixa nova 220V
Tomada alta nova 210V
Tomada de chão 4 entradas 210V
Caixa de som 22x22
Tomada de som no forro
OBS: furo no gesso de 20,5x20,5 e tubulação de 3 /4 polegadas
provador 2 tapete espelho0,94x2,60 provador 3 tapete espelho0,94x2,60 provador 4 tapete espelho0,94x2,60
PROJETO: NADIA STORE MOGI
PLANTA: PONTOS ELÉTRICOS
LOCAL: SHOPPING MOGI DAS CRUZES, LOJA 513 ESCALA: 1:50
FOLHA: 2/5
DATA: 16/12/2021
ROSSI BARBOSA ARQUITETOS ASSOCIADOS S/S LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133 rb.arquitetos@gmail.com
8
PLANTA VITRINE
Piso de madeira esc
3,96 1,17
2
1:50
3,70 0,90
polt.existente existentepolt. 3,76 0,50 s Projeção do mezanino PD=2.71m Proj. forro de gesso PD=3,70m 0,58 1,32 0,59 2,43 3,33 0,78 0,07 1,10 0,30 3,61 4,04 2,62 10,43aprox. 4,53 PLANTA - PONTOS ELÉTRICOS esc 1:50 0,17 9,45 Q.L. 2,80 barras barras cortina wave Braga cor: 4 DEPÓSITO cortina wave Musseline frente sobreposta h=111 0,60 h=111 balcão exist. 107x74 (lxp) h=87 seguir drywall até o teto 1,26 pendente (GAP difusor) pendente (GAP difusor) tapete3,30x3,60 1,58 1,08 0,94 0,94 0,94 0,94 PD=3,74m PD=2.71m 0,45 0,15 0,00 0,00 0,77 cortina wave Braga cor: 4
pendente (GAP difusor) pendente (GAP difusor) pendente (GAP difusor) Vitrine 1 Vitrine 2 1,30
3,67 SALA 2 SALA 4 CAIXA SALA 1 SALA 3 CAFÉ 0,80x0,45 0,80 2,20 1,52 seguir drywall até o teto reduzir 25cm balcão
1,20
c c c c c mesa
Ø 1.10 mesa Saarinen Ø 1.25 Tapete Ø 2.5m PD=3,74m PD=2.71m 2000lm-24° 2000lm-24° 2000lm-24° 1100lm-55° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° 2000lm-24° espelho piso teto sistema PUC 1,40x2,20
embutido (GAP difusor) embutido (GAP difusor) embutido (GAP difusor) pendente (GAP difusor) demolir embutido(GAPdifusa) seguir drywall até o teto prateleiras 5 uni 74x40 2,80 balcão exist. adaptado 220x60x85 (lxpxh) 1,07 0,50 0,50 0,50 0,50 0,50 0,40 0,50 0,50 0,50 0,50 0,77 mesa Ø 51 porta conferir medidas na obra 6,83 entrada de energia 1,10 6 8 tinta Suvinil C142 acrílico fosco 804 7 6 5 4 2 3 1 prateleira 1,20x1,70 prateleira 1,20x1,70 prateleira 1,20x1,70 1,00x1,70prateleira 1,00x1,70prateleira 1,20x1,70 prateleira 1,20x1,70 3,91 4,34 133 Tapete oriental 2,50x2,00 novo proj. A.C. 1 novo split casset 24.000 BTU/h proj. A.C. 2 novo split casset 24.000 BTU/h proj. A.C. 3 novo split casset 24.000 BTU/h espelho
provador 1 pendente(GAPdifusa) pendente(GAPdifusa) pendente(GAPdifusor)
tapete espelhopisoteto
espelho0,94x2,60
5,60
Saarinen
embutido(GAPdifusa)
2,76 rodapé Tauari h=15
rodapé
h=15 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,20x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara 1,00x1,70 arara
arara
arara
1,18
Tauari
1,20x1,90
1,20x1,90
1,20x1,70
Luz embutida fluorescente
ESQUEMA DE INSTALAÇÃO 01

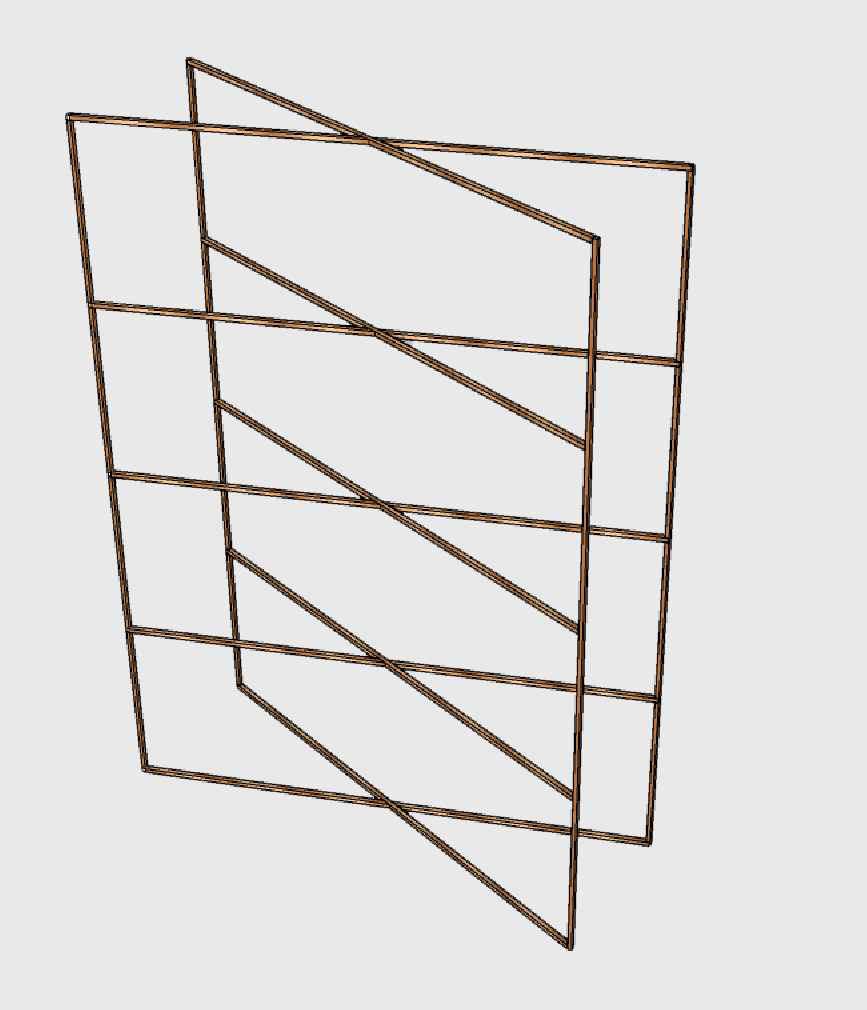

ESQUEMA DE INSTALAÇÃO 02 ARARAS
ESQUEMA DE INSTALAÇÃO 03
1:50
ESQUEMA DE INSTALAÇÃO 04 ARARAS esc 1:50
ESQUEMA DE INSTALAÇÃO 05
RESUMO DAS TIPOLOGIAS.
ARARAS:
Com braço parede (largura 1,20m):
1. altura 1,90m=3 unidades;
2. altura 1,70m=3 unidades.
Com pés (largura 1,20m):
3. altura 1,90m=2 unidades;
4. altura 1,70m=1 unidade.
Com pés (largura 1,00m):
ESQUEMA DE INSTALAÇÃO 06
Com pés (largura 1,00m):
5. altura 1,90m=5 unidades; 6. altura 1,70m=4 unidades.
PRATELEIRAS (altura 1,70m todas):
7. largura 1,20m=4 unidades; 8. largura 1,00m=2 unidades.

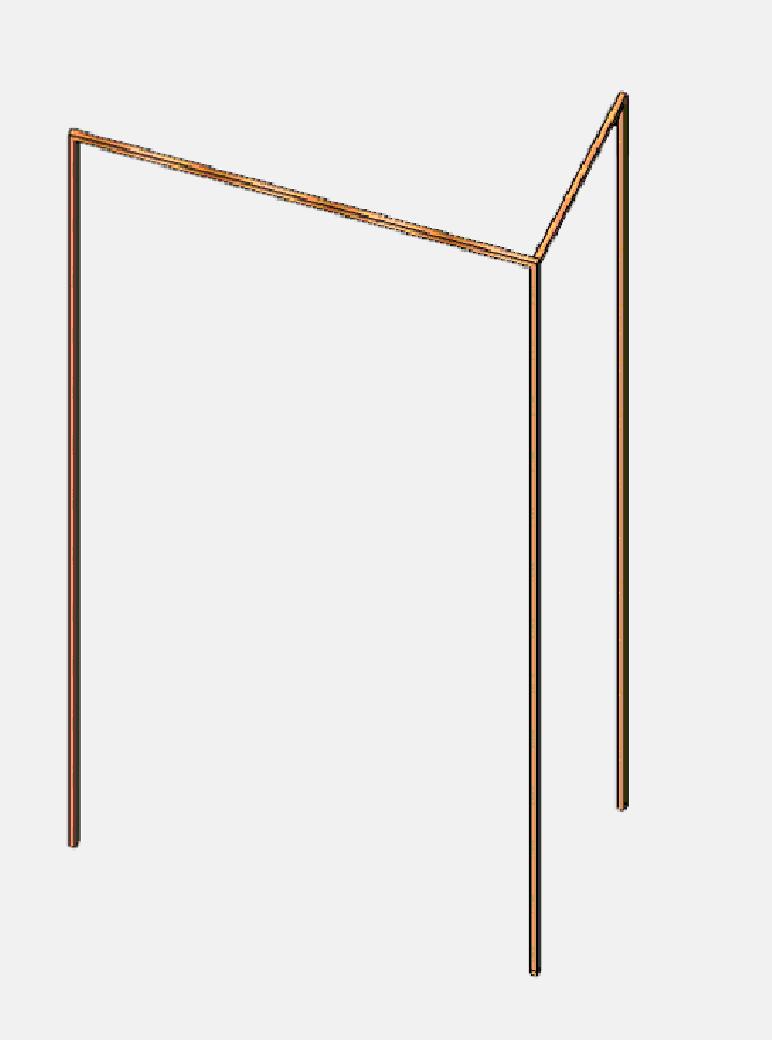

ARARA EM L= 1 unidade
SUPORTE ESPELHO= 3 unidades
ESQUEMA DE INSTALAÇÃO 08
DE INSTALAÇÃO 09
9
esc
PRATELEIRAS ARARA 1,20 0,10 1,20 0,08 0,07 2,20 1,70 1,70 forro 3,74
ARARAS
1:50
esc 1:50
0,42 1,20 0,10 1,20 0,10 1,20 0,10 1,20 0,10 1,20 0,10 0,10 1,20 0,10 1,20 0,14 2,20
0,10 1,00 1,00 0,52 2,20 1,20 2,20 ARARA 1,70 ARARA 1,70 ARARA 1,70 ARARA ARARA ARARA 1,90 1,90 1,90 forro piso forro 1,90 1,90 forro ARARA ARARA PRATELEIRAS PRATELEIRAS 1,70 1,70 2,71 2,71 2,71 PRATELEIRAS PRATELEIRAS
ARARAS esc
ARARAS esc
ESQUEMA
ARARAS esc 1:50 1,00 1,00 0,04 1,00 0,04 0,43 2,20
1:50
0,10 1,00 0,04 1,00 0,04 1,00 0,58 2,20 ESQUEMA DE INSTALAÇÃO 07 ARARAS esc 1:50 1,00 0,04 1,00 0,04 1,00 0,43 0,10 2,20 0,47 1,20 1,20 0,47 2,20
ARARAS esc 1:50
ARARAS
1,20 0,75 2,20 piso piso forro forro forro forro forro 1,90 1,90 1,90 1,90 ARARA 1,70 ARARA 1,70 ARARA 1,70 ARARA 1,70 ARARA ARARA ARARA ARARA ARARA PRATELEIRAS 1,90 1,70 1,70 1,70 3,74 3,74 3,74 2,71 2,71 0,04 PISO
esc 1:50
PROJETO: NADIA STORE MOGI
ESCALA INDICADA FOLHA: 3/5 DATA: 16/12/2021
E
LOCAL: SHOPPING MOGI DAS CRUZES, LOJA 513
PLANTA ARARAS
PRATELEIRAS
S/S LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133 rb.arquitetos@gmail.com
ROSSI BARBOSA ARQUITETOS ASSOCIADOS
Planta Detalhe Braços fixação central (araras cortinas) esc 1:5
chapa
ELEVAÇÃO DAS PRATELEIRAS esc
Planta Detalhe Braços fixação lateral (araras cortinas)
DETALHE ESPELHO MÓVEL
Perfil

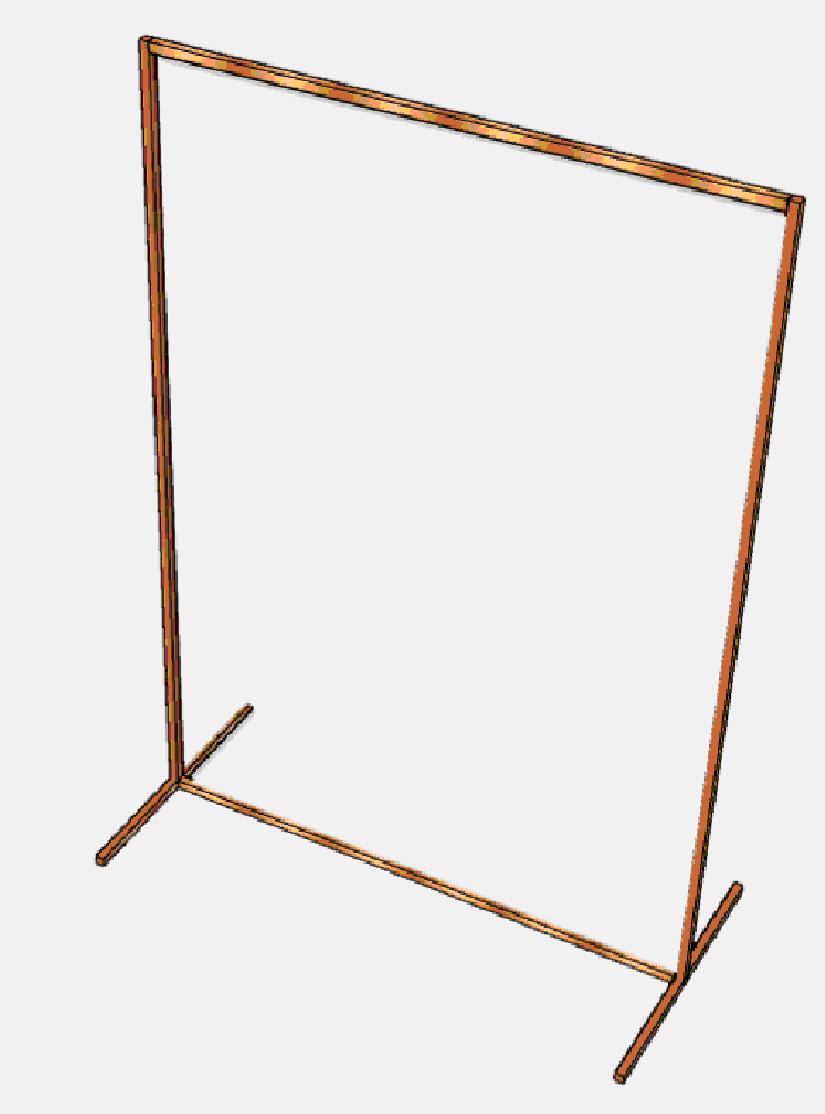

ELEVAÇÃO DA ARARA COM PÉ
ELEVAÇÃO DA ARARA COM BRAÇO NA PAREDE
PROJETO: NADIA STORE MOGI
SHOPPING MOGI DAS CRUZES, LOJA 513
10
esc 1:20 tubo redondo de 3/4'' cor bronze piso prof. 40 1,70 1,29 0,87 0,44
redondo de 3/4 '' cor bronze piso
1:20 tubo
16 ''
bronze 170
reta 1
cor
15 28 perfil achatado 1'' x 1 16 '' cortina 10 43 perfil achatado 1'' x 1 16 '' cortina
43 fixação fixação
esc 1:5
perfil chato bronze 1'' x 1 10 ''
''L'' de fixação do compensado solda espelho 4mm colado tubo 3/4'' redondo arara existente
esc 1:1 Compensado apoio p/ espelho tubo 3/4'' redondo
esc 1:20 tubo redondo de
cor bronze piso 100
3/4''
central braço
lateral PLANTA ARARA MÓVEL EM L esc 1:20 tubo redondo de 3/4'' cor bronze piso 170 80 ELEVAÇÃO ARARA
L esc 1:20 40 80 tubo redondo de 3/4'' cor bronze 100 25 25 50 150 10 10 170 ELEVAÇÃO ESPELHO MÓVEL esc 1:20 PISO espelho 4mm arara perfil achatado bronze 1'' 10 150 10 arara ''L'' de fixação arco pleno CORTE ESPELHO MÓVEL esc 1:20 ''L'' de fixação ''L'' de fixação R25 R25
braço fixação
fixação
MÓVEL EM
ESCALA INDICADA FOLHA: 4/5 DATA: 16/12/2021 PLANTA ARARAS E PRATELEIRAS ROSSI BARBOSA ARQUITETOS ASSOCIADOS S/S LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133 rb.arquitetos@gmail.com PRATELEIRA ESTRUTURA PRATELEIRA ARARA COM PÉ ARARA EM L
LOCAL:

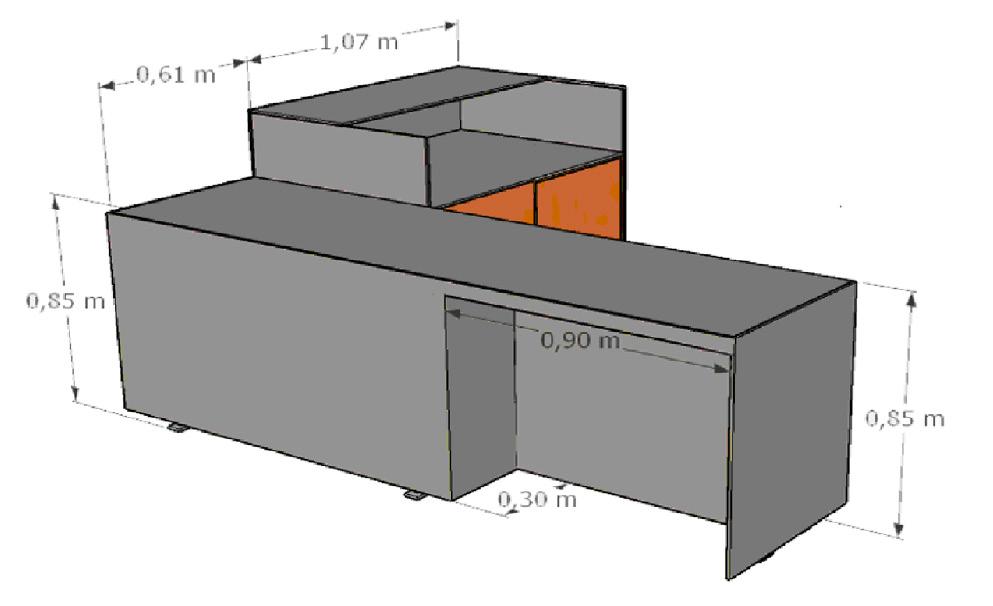

11 Móvel a adaptar GAVETÃO a diminuir GAV PAPEL DE SEDA a diminuir 103 111 8 CORTE BANCADA CONFERIR MEDIDAS NA OBRA esc 1:20 8 103 50,0 149,0 75 156 00,00 0,85 231 OBS: Verificar local de corte na execução. vidro branco 41x107 (conferir na obra) 40 rever prof. dos nichos 107 61 PLANTA BANCADA novo revestimento vidro branco 41x107 (conferir na obra) 222,0 balcão 220x60x85 (lxpxh) balcão 170x74(lxp) h=87 reduzir o móvel existente em 25cm. balcão 170x74(lxp) h=111 168 75 25 novo revestimento novo revestimento 41 34 novo revestimento vão livre em baixo da bancada 90x80x30 (lxhxp) 30 90 5 100 50 40 190 sem fundo prof. 40 81 34 33 33 19,25 19,25 19,25 19,25 77 271 mdf branco 15mm 90 ELEVAÇÃO PRATELEIRA DEPÓSITO esc 1:20 Piso Teto 23 27,5 27,5 7 85 80 40 40 2 portas de abrir nicho 20cm livre prateleira ELEVAÇÃO MÓVEL CAFÉ esc 1:20 CONFERIR MEDIDAS NA OBRA prof. 45 CAFÉ 0,80x0,45 PLANTA MÓVEL CAFÉ esc 1:20 CONFERIR MEDIDAS NA OBRA 80 45 PLANTA BANCADA CONFERIR MEDIDAS NA OBRA esc 1:20 OBS: Verificar local de corte na execução. 30 20 Piso 20 24 25 12 14 15 109 vidro 76x20 gav. gav. gav. gav. porta de abrir vidro suporte para colar Ø 12 CORTE - Bijuteria e cintos esc 1:20 CONFERIR MEDIDAS NA OBRA luz led linear luz led linear A gavetão cinto gaveta bijuteria vidro porta de abrir vidro gaveta bijuteria gavetão cinto prof. 30 prof. 20 20 25 25 12 14 15 109 110 Piso suporte para colar Ø 12 ELEVAÇÃO - bijuteria e cintos esc 1:20 CONFERIR MEDIDAS NA OBRA 76 124 220 luz led linear luz led linear PLANTA- Bijuteria e cintos esc 1:20 CONFERIR MEDIDAS NA OBRA vidro 76x20 10 20 30 110 PERSPECTIVA BANCADA sem escala 23 27,5 27,5 prateleira 36 45 85 7 CORTE MÓVEL CAFÉ esc 1:20 CONFERIR MEDIDAS NA OBRA 85,00 pé igual do balcão CORTE A- Bijuteria e cintos esc 1:20 CONFERIR MEDIDAS NA OBRA vidro 76x20 10 20 30 76 20 110 12 3 Det. suporte colar esc 1:10 ROSSI BARBOSA ARQUITETOS ASSOCIADOS S/S LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133 rb.arquitetos@gmail.com PROJETO: NADIA STORE MOGI LOCAL: SHOPPING MOGI DAS CRUZES ESCALA INDICADA FOLHA 5/5 DATA: 16/12/2021 FASE: MARCENARIA
2- Projeto residencial
Projeto de um apartamento residencial localizado no Morumbi, onde foi realizado o um levantamento do apartamento inteiro. Logo após foi feito os estudos preliminares do projeto, após a aprovação do cliente, foi solicitado na administração do prédio a aprovação da mesma.
Logo após o projeto executivo ficar pronto, foi iniciado a demolição, sempre respeitando os horários de barulho.
O maior desafio desse projeto foi a aprovação dos materiais decorativos do apartamento, pois sempre havia uma dúvida pessoal com o casal.
Os desenhos abaixo foram realizados no meu estágio, no escritório Rossi Barbosa Arquitetos Associados, com a supervisão da minha chefe Márcia.
12 A.C. Sofá Cama Dobra Fernando Jaeger 194x86x108 /134 (aberto) mesa Barcelona 200x100 h=75 aparador novo proj. arm. sup. CORREDOR PD=2,52 SUITE 3 Carlos PD=2,76 1,03 armário novo 1,60 0,94 2,36 5,87 2,20 B3 PD=2,38 3,81 jardineira h=0,38 PLANTA DE LAYOUT ESC 1:50 ÁREA DO APTO.: 160m² (sem jardineiras externas) COZINHA PD=2,70 A.S. PD=2,70 FL. 71 WC PD=2,70 Aq. gás jardineira FL.71 A.C. FL. 80 SALA DE ESTAR 2 PD=2,70 tq. 50x40 FL. 82 1,68 TV 75' 2,35 M.L.R proj. coifa cooktop 4,27 proj. pratel. 2,19 2,05 2,06 poltrona 0,84x 0,84 Luiz xv poltrona 0,84x 0,84 Luiz xv N 3,08 3,00 3,00 FL.71 1,45 1,24 2,57 1,24 2,57 1,23 2,94 2,88 SUITE 1 Flavia PD=2,75 VARANDA PD=2,41 LAVABO 3 SALA DE TV PD=2,70 3,46 4,61 A.C. FL. 71 FL. 71 jardineira jardineira FL.71 B1 PD=2,36 B2 PD=2,36 0,46 A.C. A.C. A.C. 2,10 mesa existente Ø=100 FL. 71 armário novo armário existente (reformar) armário existente(reformar) vaso Ø=50 vaso Ø=50 vaso Ø=50 5,46 SALA DE JANTAR PD=2,52 gaveteiro novo 4,93 armário novo TV SUITE 2 PD=2,71 DESPENSA FL. 71 armário novo armário novo 2,81 TV 50' SALA DE ESTAR 1 PD=2,70 TV 60' A.C. proj. da viga 3,18 proj. forro gabinete novo enchimento piano estante estante A.C. 0,67 enchimento existente sob a bancada 6x68(h) FL.55 vidro fixo vidro fixo 0,80 armário novo armário novo mesa de centro Breton Ø=0,90 sofá 202x85 sofá Baeza 270x92 A.C. cama casal existente cama Queen a confirmar 1,60x2,00 poltrona A.C. mesa de canto Ø=,90 Banco cadeira Norma 57x53x77 2,56 FL.55 FL.55 FL. 71 gancho h=1,20 toalheiro l=40 h=100 0,32 0,38 gancho h=1,20 0,32 0,39 gancho h=1,20 papeleira h=43 papeleira h=43 0,18 0,18 gancho h=1,20 papeleira h=43 1,34 0,75 1,31 0,75 0,65 2,30 poltrona estante loft aparador 3,06 2,47 puff Breton Ø=0,80 mesa de centro Breton Ø=0,70 mesa cabeceira loft TV TV cadeira Eames com rodas volante escrivaninha espelho piso teto FOLHA: 02/07 ESCALA: 1:50 PROJETO: REFORMA APARTAMENTO CARLOS AMÉRICO - PORTOFINO PLANTA DE LAYOUT - R03 DATA: 19/05/2021 LOCAL: R. DOM ARMANDO LOMBARDI, 746 - APTO. 32B - JD. GUEDALA - SÃO PAULO ROSSI BARBOSA ARQUITETOS ASSOCIADOS S/C LTDA Caminha de Amorim, 439 05451-020 São Paulo SP T 11 3021 9291 F 11 3862 0133 pb@rossibarbosa.com.br
PLANTA GABINETE E ARMÁRIO 3 - COZINHA
CONFERIR
CONFERIR
Espelhado Pme25 Philco 127V corian cinza ou PKO cinza frontão
BRM57AK • 72,5 x194 x 70,1 (LxAxP) Microondas
Turbo
110V
GABINETE E ARMÁRIO 3 - COZINHA ELEVAÇÃO 04
CONFERIR MEDIDAS
13 COZINHA PD=2,70 gaveteiro 61 35 35 proj. armário superior 2 2 3 1 165 235 PLANTA COZINHA GABINETE E ARMÁRIO SUPERIOR 1 E 2 CONFERIR MEDIDAS NA OBRA ESC: 1:20 62 prateleira Local para forno Elétrico de Embutir 80L Inox (OE8MX) 40 Local para máquina de lava louças janela existente janela existente base alvenaria base de alvenaria h=10 base alvenaria 90 49 10 117 10 49 10 30 4 10 10 4 10 160 prateleira prof.40 31 22 33 41 32 GABINETE - COZINHA ELEVAÇÃO 02 CONFERIR MEDIDAS NA OBRA ESC: 1:20 Obs: Usar puxador 46 115 cooktop Local para forno Elétrico de Embutir 80L Inox (OE8MX) 18 16 20 22 gaveta gavetão gaveta gavetão 22 23 prateleira prateleira prateleira prateleira prateleira luz de led Formica Cobalto Formica Verde Bambo 60 90 195 4 portas de abrir base de alvenaria h=10 10 48 prateleira 10 76 base alvenaria 44 140 130 270 23 22 22 49 48 48 49 GABINETE ARMÁRIO SUPERIOR 2 - COZINHA ELEVAÇÃO 03 CONFERIR MEDIDAS NA OBRA ESC: 1:20 Local para máquina de lava louças 29 69 50 Local para forno Elétrico de Embutir 80L Inox (OE8MX) 40 41 33 prateleira prateleira prateleira prateleira prateleira prateleira prateleira prateleira prateleira prateleira prof.32 furos para ventilação Formica Verde Bambo Formica Cobalto 60 90 GABINETE
SUPERIOR 1
COZINHA ELEVAÇÃO 01
ARMÁRIO
-
MEDIDAS NA OBRA ESC: 1:20 Obs: Usar puxador 161 79 71 piso 48 150 70 110 fechamento da coifa em marcenaria base de alvenaria h=10 80 10 10 92 prateleira 10 76 base alvenaria 44 130 gaveta gavetão gaveta gavetão 22 20 16 18 Formica Verde Bambo 60 32 270 200 (livre) 64
NA OBRA ESC: 1:20 Obs: Usar puxador armário 3 (piso teto) gabinete novo Geladeira 95 80 80 base de alvenaria h=10 10 15 microondas 28x49x39 (ahlxp) 60 base de alvenaria h=10 40 39 80 95 80 60 270 porta de abrir de marcenaria folha 64 10 36 34 34 34 34 34 56 2 portas de abrir 60 proj. armário superior prateleira prateleira prateleira prateleira 32 256 piso 4
MEDIDAS NA OBRA ESC: 1:20 32 25 45 nicho aberto 130 canto moeda 65 gaveta 60 Formica Cobalto Formica Verde Bambo bandeira fixa
500
com
gavetão 17,5 Formica
17,5 17,5 17,5 gaveta
DATA ESCALA FOLHA DESENHO ASSUNTO FASE LOCAL OBRA ARQUIVO REVISÃO DATA R. DOM ARMANDO LOMBARDI, 746APTO. 32B - JD. GUEDALA - SÃO PAULO
base para o microondas 40cm de prof. Geladeira Brastemp Frost Free Duplex
litros cor Inox
Control •
-
25L
Bandejeiro gavetão
Verde Bambo
porta de abrir
ARMÁRIO 5 DESPENSA ELEVAÇÃO 02
APARADOR (ELEVAÇÃO
14 94 aparador novo DESPENSA PD=2,72 armário 5 armário 4 SALA DE JANTAR PD=2,50 PLANTA DESPENSA E APARADOR SALA JANTAR esc 1:20 64 30 5 45 60 174 114 174 parede em marcenaira 1 3 2 177 20 133 base de alvenaria h=10 20 225 155 projeção armário 2 22 40 99 272 42 10 40 48 70 48 22 5 29 60 parede em marcenaira ARMÁRIO 4 DESPENSA ELEVAÇÃO 01 ESC: 1:20 CONFERIR MEDIDAS NA OBRA. base de alvenaria h=10 174 133 177 40 42 48 22 48 225 272 29 teto piso 10 114 60 20 20 40 155 22 projeção armário 1
ESC: 1:20 CONFERIR MEDIDAS NA OBRA. 87,5 teto piso 30 80 87 87 174 45 122 165 207 prateleira prateleira prateleira prateleira prateleira prateleira 87,5 50 30 50 25 25 120 20 38 10 250 luz led de embutir luz led de embutir espelho bronze 174x40 APARADOR (ELEVAÇÃO SEM PORTAS) SALA DE JANTAR ELEVAÇÃO 03 ESC: 1:20 CONFERIR MEDIDAS NA OBRA. rodateto 5 café gaveta gaveta prateleira 25 prateleira 38 38 38 gaveta 20 115 30 50 50 5 250 teto piso 80 30 174 43,5 45 luz led de embutir 43,5 43,5 87 87 luz led de embutir
COM PORTAS) SALA DE JANTAR ELEVAÇÃO 03 ESC: 1:20 CONFERIR MEDIDAS NA OBRA. Obs: Usar puxador espelho bronze 174x40 43,5 Cafeteira miniNespresso h= 20,5cm L= 11cm p=31 cm rodateto deixar 2 cm para abrir a porta gaveta gaveta gaveta ELEVAÇÃO SALA DE TV esc 1:20 OBS: CONFERIR MEDIDAS NO LOCAL. Obs: Usar puxador TV 60' PLANTA SALA DE TV esc 1:20 FL. 71 gaveta gaveta gaveta gaveta prateleira prateleira prateleira prateleira prateleira gavetão gavetão gavetão gavetão 5 15 15 15 15 4 5 30,5 30,5 4 72 72 90 91 91 120 70 50prof. espaço para estudo base h=05 forro de gesso porta com moldura em madeira revestida em tecido. dente existente bancada livre 100 obrigatório 41 536 TV 60' prateleira de pedra 94 10 base alvenaria h=10 80 M.L.R projeção prateleira de pedra tanque de embutir 50x40 PLANTA GABINETE A.S. ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA 65 140 h=94 (conferir) 35 73 bancada nova de pedra máquina de lavar roupa 2 portas de abrir ELEVAÇÃO GABINETE A.S. ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA DATA ESCALA FOLHA DESENHO ASSUNTO FASE LOCAL OBRA ARQUIVO REVISÃO DATA R. DOM ARMANDO LOMBARDI, 746APTO. 32B - JD. GUEDALA - SÃO PAULO
15 156 SUITE 1 Flavia PD=2,75 cabeceira (com tomada e interruptor) FL.71 A.C. gaveteiro 1 55 PLANTA SUÍTE 01 FLAVIA esc 1:20 55 150 55 40 40 355 195 80 armário 6 armário 7 17 17 85 interruptor tomadas cama VISTA LATERAL - CABECEIRA esc 1:20 PLANTA ARMÁRIO 8 BANHO 01 - FLAVIA esc 1:20 PD=2,36 16 ELEVAÇÃO ARMÁRIO 8 BANHO 01 - FLAVIA esc 1:20 arm. 8 piso PRATELEIRAS PRATELEIRAS PRATELEIRAS PRATELEIRAS 24 23 23 70 120 10 4 2 62 62 124 CORRE CORRE luz de led 18 18 luz de led 25 ELEVAÇÃO ARMÁRIO 8 BANHO 01 - FLAVIA esc 1:20 espelho piso CORRE CORRE 16 prof. 24 23 23 70 120 luz de led luz de led 25 41 4 10 40 4 50 PRATELEIRAS PRATELEIRAS Cuba de apoio quadrada Deca L260 Misturador monocmando de mesa alta Deca 2885.c26 espelho 11 11 11 Folha cumaru natural gaveta gaveta gaveta prateleira branco 16 prof. 52(prof.marcenaria) 52(prof.marcenaria) ELEVAÇÃO ARMÁRIO BANHO 02 esc 1:20 espelho piso CORRE CORRE 16 prof. 24 23 23 70 120 luz de led 25 41 4 10 40 Cuba de apoio quadrada Deca L260 Misturador monocmando de mesa alta Deca 2885.c26 espelho Folha cumaru natural Requadro cumaru natural 16 prof. 52(prof.marcenaria) 299 130 MARCENARIA CABECEIRA QUARTO CASAL esc 1:20 OBS: CONFERIR MEDIDAS NA OBRA (PONTOS ELÉTRICOS) 95 52 52 295 Acabamento em madeira prof. 4cm 23,5 23,5 60 60 60 60 60 2 27 7 27 29 14 52 116 50 27 luz de led base h=5 maleiro maleiro 275 24 43 3 portas de abrir ELEVAÇÃO ARMÁRIO 07 SUÍTE 01 - FLAVIA esc 1:20 OBS: CONFERIR MEDIDAS NO LOCAL. 5 55 cabideiro para vestido cabideiro para calça cabideiro bandeija para sapatos bandeija para sapatos bandeija para sapatos 151 bandeija para sapatos bandeija para sapatos bandeija para sapatos bandeija para sapatos 15 prateleira prateleira prateleira prateleira prateleira prateleira gavetão gaveta gaveta 24 24 24 25 15 15 26 17 16 18 52 52 52 104 156 5 19 92 116 43 6 DATA ESCALA FOLHA DESENHO ASSUNTO FASE LOCAL OBRA ARQUIVO REVISÃO DATA R. DOM ARMANDO LOMBARDI, 746APTO. 32B - JD. GUEDALA - SÃO PAULO
16 30 39 bandeja para sapatos 206 17 15 15 17 103 103 PLANTA GAVETEIRO - SUITE 3 ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA. GAV. GAVETAS GAVETAS 36 75 51 51 27 BANDEJA SAPATOS 2 portas de correr ELEVAÇÃO GAVETEIRO - SUITE 3 SAPATEIRA SEM PORTA ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA. BANDEJA SAPATOS GAV. 25 GAV. GAV. 25 27 2 portas de correr 5 70 206 base de marcenaria h=5 bandeja para sapatos bandeja para sapatos bandeja para sapatos bandeja para sapatos bandeja para sapatos bandeja para sapatos bandeja para sapatos 79 70 70 52 219 PLANTA GABINETE - BANHO 3 ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA. quartzo branco 142 31 23 ELEVAÇÃO GABINETE E ARMÁRIO BANHO 3 ESC: 1:20 190 238 85 janela existente 48 140 prateleira 47 47 47 base de alvenaria h=10 75 219 44 13 11 11 10 20 52(prof.marcenaria) 79 rebaixo 2cm (box) vidro fixo box 19 20 19 20 78 35 70 35 prateleira prateleira prateleira prateleira prateleira prateleira prateleira prateleira 16prof. 16 prof. prateleira 16 espelho 26 26 26 28 28 base h=10 50 CORTE GABINETE E ARMÁRIO BANHO 3 ESC: 1:20 acabamento folha cumaru natural acabamento folha cumaru natural requadro em cumaru natural quartzo branco 103 103 ELEVAÇÃO GAVETEIRO - SUITE CASAL ESC: 1:20 CONFERIR MEDIDAS NA OBRA Obs: Usar puxador base de marcenaria h=5 ELEVAÇÃO GAVETEIRO - SUITE 3 SAPATEIRA COM PORTA ESC: 1:20 OBS: CONFERIR MEDIDAS NA OBRA. 206 porta de correr porta de correr puxador base de marcenaria h=5 17 15 15 17 5 70 27 25 51 51 25 27 206 65 5 70 puxador base h=05 ESTANTE DA SALA DE ESTAR esc 1:20 obs: conferir medidas na obra 38 57 38 44 44 44 5 135 piano sem fundo 166 126 módulo encaixado 57x57 com 40cm de profundidade módulo encaixado 57x57 com 40cm de profundidade com fundo com fundo base h=05 prof.35cm 11,5 178 57 11,5 11,5 57 11,5 80 168 80 67 livre 67 obrigatório roda teto h=05 madeira pintura 57 5 38 base 44 roda teto módulo encaixado 57x57 com 40cm de prof. 37 44 41 5 35 42 CORTE ESTANTE DA SALA esc 1:20 obs: conferir medidas na obra piano estante 67 (livre obrigatório) estante estante PLANTA ESTANTE DA SALA esc 1:20 obs: conferir medidas na obra DATA ESCALA FOLHA DESENHO ASSUNTO FASE LOCAL OBRA ARQUIVO REVISÃO DATA R. DOM ARMANDO LOMBARDI, 746APTO. 32B - JD. GUEDALA - SÃO PAULO
3- Projeto prefeitura
O projeto de prefeitura do cliente localizado no bairro Jardim Europa, teve a aprovação da prefeitura junto com o Condephaat, pois como existem as árvores preservadas no local, precisamos comprovar que as mesmas estavam no local.
Para iniciarmos esse projeto da prefeitura primeiramente desarquivamos a planta anteriomente aprovada pela prefeitura, logo após começamos com as pesquisas no COE (Código de Obra e Edificações) e no Condephaat, depois de tirar algumas dúvidas de legislação na sala Arthur Saboya, demos entrada no site da prefeitura.
O maior desafio desse projeto, tirando todas as particularidades das leis e incingruências com a planta anterioemnte aprovada, foi a ida para o Condephaat, pois ela se localiza ao lado da Sala São Paulo e o caminho até o local possui algumas particularidas.
Os desenhos abaixo foram realizados no meu estágio, no escritório Rossi Barbosa Arquitetos Associados, com a supervisão da minha chefe Márcia.
VAZIO
PAREDES BAIXAS, MUROS, PEITORIS
COMPUTÁVEL
LEGENDA VEGETAÇÃO
1- CEREJEIRA
QUADRO DEMONSTRATIVO DE ÁREAS (m²)
Pavimento TOTAL Subtotal Térreo 1º Pavimento
7,46
TOTAL GERAL EXISTENTE REGULARIZADO Computável Não Computável
NOTAS:
1- ESTE PROJETO ATENDE ÀS DIMENSÕES MÍNIMAS DE VAGAS DE AUTOMÓVEIS CONFORME
ITEM DO ANEXO 1 DISPOSIÇÕES TÉCNICAS DO DECRETO 57.776/2017.
2 - ESTE PROJETO ATENDE À QUANTIDADE MÍNIMA DE INSTALAÇÕES SANITÁRIAS CONFORME
ITEM 9 DO ANEXO 1 - DISPOSIÇÕES TÉCNICAS DO DECRETO 57.776/2017 E PREVÊ 4
BANHEIROS, COM 1 LAVATÓRIO, 1 BACIA SANITÁRIA E CHUVEIRO EM CADA UM, E 1 LAVABO
COM 1 LAVATÓRIO E 1 BACIA SANITÁRIA.
3 - ESTE PROJETO ATENDE À DISTÂNCIA MÍNIMA ENTRE QUALQUER PONTO DA EDIFICAÇÃO E AS INSTALAÇÕES SANITÁRIAS CONFORME ITEM 9 DO ANEXO 1 - DISPOSIÇÕES TÉCNICAS DO DECRETO 57.776/2017.
4 - ESTE PROJETO ATENDE ÀS CONDIÇÕES DE SEGURANÇA DE USO E CIRCULAÇÃO DA EDIFICAÇÃO CONFORME ITEM 6 DO ANEXO 1 - DISPOSIÇÕES TÉCNICAS DO DECRETO 57.776/2017.
5 - ESTE PROJETO ESTÁ DISPENSADO DE ATENDER ÀS EXIGÊNCIAS DAS CONDIÇÕES DE ACESSIBILIDADE ESTABELECIDAS NO ARTIGO 40 DO COE - LEI 16.642/2017 CONFORME ITEM 4 DO ANEXO 1 DISPOSIÇÕES TÉCNICAS DO DECRETO 57.776/2017.
6 - ESTE PROJETO ATENDE ÀS NORMAS TÉCNICAS GERAIS E ESPECÍFICAS DE CONSTRUÇÃO E ÀS DISPOSIÇÕES LEGAIS APLICÁVEIS AOS ASPECTOS INTERIORES DAS EDIFICAÇÕES.
7 - ESTE PROJETO NÃO PREVÊ ABERTURAS VOLTADAS PARA OS RECUOS LATERAIS. AS ABERTURAS PERPENDICULARES AOS RECUOS LATERAIS RESPEITARÃO A DISTÂNCIA MÍNIMA DE 0,75m (SETENTA E CINCO CENTÍMETROS) ATÉ ESSES RECUOS.
18 Laje OC SITUAÇÃO SEM ESCALA Folha 1 1 Assunto Responsável Técnico: Proprietário Natalia Bezerra Wolff reconhecimento por parte da prefeitura do direito Declaro que a aprovação do projeto não implica o CAU: 1739-6 RRT:011070480 Reforma de residência unifamiliar Cat. Via Proprietário Local Contribuinte Escala Natalia Bezerra Wolff e Pedro Rossi Nor Rua Grécia, 23 015.102.0025-8 Coletora 1:100 Rossi Barbosa Arquitetos Associados S/S LTDA CPF :125.746.097-86 CCM nº: 9.185.711 2 Responsável: Márcia de S. P. A. Rossi CAU: A 116826-6 de propriedade do terreno. Alvará de Aprovação e Execução de: R1 ZER 1 Cat. Uso Ativ. Zona de Uso PA 5 Perímetro de Qualificação Ambiental Declaro que não constam em documento devidamente matriculado no registro de imóveis as obrigações contratuais previstas na lei 16.402/16. R. Prudente Correia Rua Grécia Rua Áustria R. Almerindo Cardarelli RuaIrlanda N TERRAÇO DESCOBERTO PLANTA DE COBERTURA ESC 1:100 TERRAÇO DESCOBERTO PLANTA 1° PAVIMENTO ESC 1:100 1,81 2,60 5,75 1,10 Laje OC Laje OC i=30% 4,90 0,95 6,85 8,10 2,08 2,18 3,47 2,17 2,02 18,97 VAZIO E=R=30,00 Laje s/ permanência humana MURO H=2,20 2,08 2,90 5,65 18,97 VAZIO MURO H=2,20 MURO H=2,20 1,87 5,00 8,10 6,85 0,95 4,90 1,10 5,75 6,03 0,73 2,02 2,07 2,00 2,00 Laje s/ permanência humana 0,60 R=4,00 E=R=10,17 R=10,96 E=R=3,60 E=R=17,70 E=9,70 E=3,87 i=30% i=30% i=30% PLANTA TÉRREO ESC 1:100 1,00 2,00 5,62 chaminé A A B B A A B B A A B B QUADRO DE ÁREAS (m²): VIDE INFORMAÇÕES NA PEÇA GRÁFICA PROJETO SIMPLIFICADO LEI Nº17.202 DE 16 DE OUTUBRO DE 2019/ DECRETO 59.167 DE 27 DE DEZEMBRO DE 2019 729,60 90° 729,20 729,70 VAGAS PARA 2 AUTOS DESCOBERTO JARDIM ÁREA PERMEÁVEL A= 24,84 m² 5,00 90° 729,00 2,00 JARDIM ÁREA PERMEÁVEL A= 24,53 m² 170° 729,10 2,04 729,60 135° 140° 95° JARDIM ÁREA PERMEÁVEL A= 37,75 m² 729,50 729,60 PISCINA A CONSTRUIR A=5,88 m² 728,42 RUA GRÉCIA RUA ÁUSTRIA CALÇADA CALÇADA VAZIO 733,12 733,02 Praça Morungaba Declaro que a aprovação do projeto está fundamentada apenas em relação aos parâmetros urbanísticos relevantes estabelecidos na legislação vigente que o projeto atende a todas as exigências da LOE, COE LUOS, além daquelas previstas na legislação federal estadual e nas normas técnicas oficiais. Proprietário Pedro Rossi Nor CPF :015.638.911-82 C.A PROJETO 0,95 T.O PROJETO 48,60% ÁREA PERMEÁVEL PROJETO 89,94m² T.O. PERMITIDA 50% C.A. BÁSICO 1,00 ÁREA DO TERRENO = 265,60 m² R=270,68m² ÁREA DA PISCINA = 5,88m² TAXA DE PERMEABILIDADE PROJETO= 0,33 TAXA DE PERMEABILIDADE EXIGIDA= 0,30 IMPLANTAÇÃO ESC 1:100 N 5,42 1º PAVIMENTO TÉRREO 3,42 738,54 738,27 737,95 8,84 737,20 CORTE A-A ( VOLUMETRIA) ESC 1:100 729,70 733,12 7,51 733,02 TERRAÇO DESCOBERTO 0,32 0,27 CORTE B-B(VOLUMETRIA) ESC 1:100 VOLUME ABRIGO PORTA 1º PAVIMENTO TÉRREO 729,10 729,60 729,70 CALÇADA i=30% 8,26 3,42 2,50 3,10 0,92 1,74 4,84 733,12 LEGENDA PROJETO SIMPLIFICADO
PERMEÁVEL - JARDIM SOBRE SOLO (JS)
EXISTENTE REGULAR A REFORMAR COMPUTÁVEL
EXISTENTE REGULAR
MANTER
ÁREA
ÁREA
ÁREA
A
NÃO
129,08 124,93 254,01 3,31 4,15 261,47 132,39 129,08
OBRA COMPLEMENTAR
POSTE EXISTENTE
ÁREA OCUPADA
(OC)
PRESERVADA
Laje OC Laje OC 729,20 729,00 729,30 729,50 E=R=30,00 18,97 5,00 6,03 E=R=10,17 2,00 5,00 GUIA REBAIXADA 729,30 R=4,00 R=10,96 E=R=3,60 E=R=17,70 E=9,70 E=3,87 CALÇADA CALÇADA 5,00 GUIA REBAIXADA 729,60 1,48 0,50 4,00 ÁREA PERMEÁVEL A= 2,82 m² 0,50 1,50 MURO H=2,20 12,35 3,72 5,00 10,17 2,07 6,03 2,91 OBS: AREA DE TOMBAMENTO AMBIENTAL TODA VEGETAÇÃO EXISTENTE SERÁ PRESERVADA PISCINA A CONSTRUIR A=5,88 m² RUA GRÉCIA RUA ÁUSTRIA ACESSO VEÍCULOS ACESSO PEDESTRE 0,01 0,43 PORTÃO DIVISA LATERAL DIVISA LATERAL ALINHAMENTO ALINHAMENTO 1,80variávelmín.1,80 ALINHAMENTO ACESSO VEÍCULOS ACESSO PEDESTRE DIVISA LATERAL DIVISA LATERAL ALINHAMENTO ALINHAMENTO ALINHAMENTO chaminé OCUPAÇÃO A= 129,08 m² JARDIM A= 2,82 m² VAGAS PARA 2 AUTOS DESCOBERTO JARDIM A= 24,84 m² JARDIM A= 24,53 m² JARDIM A= 37,75 m² 729,60 forro inclinado 2,20 PNT Terreno: Escritura= 265,60m² Real=270,68m² CEP 01450-010 PNT 3,72 3,72 2,90 12,35 12,35 2,90 729,25 729,20 1 1 2 2 5 5 5 4 3 1 2 2 5 5 5 4 3
EXISTENTE A SER
2- PALMEIRA FÊNIX 3- PRIMAVERA 4- PALMEIRA RÁFIA (MACIÇO) 5- TREPADEIRA GLICINIA
Susana Yuri Maruyama (11)97767-2279 | susana_yuri@outlook.com
