INSTITUCIÓN Y SEDE: San Juan de Lurigancho - IDAT
CURSO: Señalética y Gráfica ambiental.
DOCENTE: Nelly Olinda Caytano Llamocca
INTEGRANTRES:
Zara Georgette Garcia Goicochea.
Joel Kevin Chero Fernandez.
Vanessa Susana Chocce Hidalgo.
ELEMENTOS GRÁFICOS
ÍNDICE Introducción Terminología Objetivo Historia
Pictogramas Rejillas
cromático Tipografia SEÑALÉTICAS Y MÓDULOS Señalética adosada Señaletica bandera Señaletica colgante Estela de directorio Horario PLANO GENETAL MOCKUP 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 20
Código
INTRODUCCIÓN
El presente manual reúne las herramientas fundamentales para el correcto desarrollo de un Sistema Señalético planteado para la institución “Loris Malaguzzi School” ubicado en San Juan de Lurigancho. Busca servir de guía para la correcta elaboración y montaje de las piezas señaléticas en las instalación.
01
TERMINOLOGÍA
SEÑALETICA
Corresponde a un sistema de comunicación visual sintetizado en un conjunto de señales o símbolos que cumplen la función de guiar, orientar u organizar.
ADOSADOS
Se aplica a la columna que está pegada a un muro o a otro cuerpo de la edificación.
COLGANTE
Un colgante es un elemento publicitario que se suele colocar con un hilo del techo, en el escaparate o sobre los pasillos, cerca de las estanterías en el punto de venta.
BANDERA
generalmente realizado en tela, cartón o superficie plástica y que contiene un mensaje publicitario.
ESTELA DE DIRECTORIO
También conocida como "Señal de Directorio, es una señal con volumen pero solo es de directorios.
HORARIO
generalmente realizado en cartón o superficie plástica y que contiene los horarios de atención al publicitario.
02
OBJETIVO
OBJETIVO GENERAL
Plantear un sistema señalético efectivo que logre orientar y facilite el acceso dentro de la institución Loris
Malaguzzi School.
OBJETIVOS ESPECÍFICOS
Identificar las necesidades y falencias dentro del sistema señalético de la institución.
Definir símbolos encontrados en la institución.
Construir una unidad gráfica, en materiales, colores y formas en relación con el colegio.
03
HISTORIA
"Loris Malaguzzi School" comenzó sus funciones en el año 2019, con el concepto comprendido por un grupo de educadores visionarios, liderados por la gestión de su promotor Leoncio Tito Mariano Pajuelo, quien se preocupó por brindar a la comunidad, una educación de calidad; con una moderna y nueva infraestructura.
La perseverancia y el permanecer fiel a nuestros ideales, fueron calves para el desarrollo y dedicación hacia los niños y jóvenes, que, con ayuda de sus maestros, podrán tomar decisiones que reflejen coherencia y sencillez.
04
ELEMENTOS GRÁFICOS
05

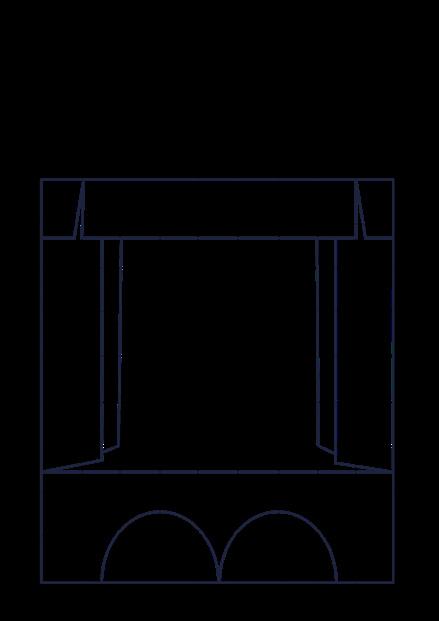

PICTOGRAMAS
Los pictogramas sirven para comunicar visualmente informacion de formasimple y comprensible para las personas, en este se usaron pictogramas con un estilo lineal.
Baño
deportiva
Teatro Laboratorio
Psicologia Cancha
Biblioteca
06
REJILLAS
Biblioteca
Baño
Teatro Laboratorio Psicologia
Cancha deportiva
07
CÓDIGO CROMATICO
Con el fin de mantener una imagen consistente en todas sus aplicaciones la señaletica deberá siempre apegarse a cada uno de los colores que aquí se mencionan y no alterar los valores que se detallan a continuación.
HEX #cd6826
TONO gold drop
RGB 205 104 38
HSV 24° 81% 80%
CMYK 16% 37% 93% 4%
HEX #252840
TONO azul marino grisaceo
RGB 37 40 64
HSV 233° 42% 25%
CMYK 42% 37% 0% 74%
08

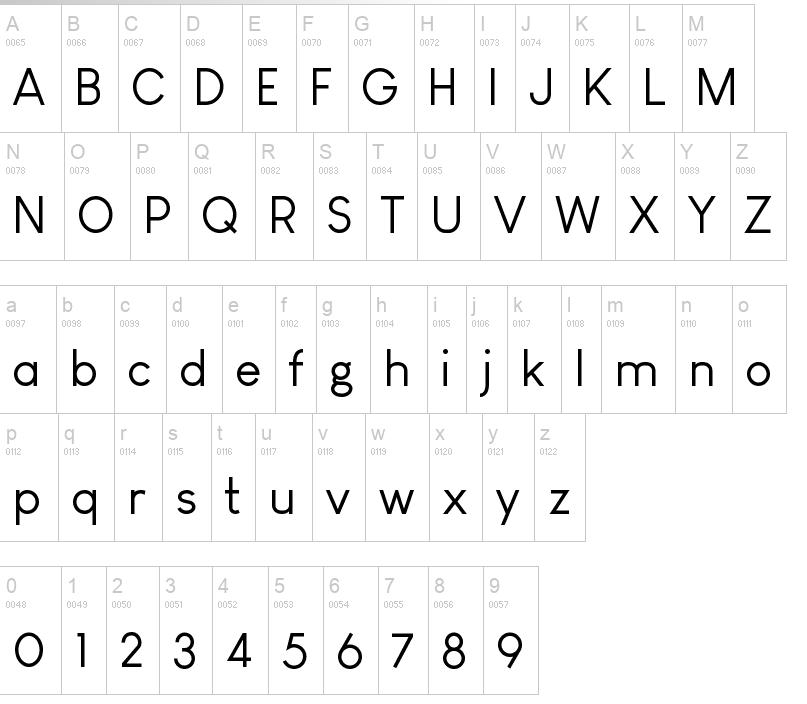

TIPOGRAFÍA
Louis George Cafe
Esta tipografía por su estilo y remates se adaptan adecuadamente a la línea gráfica de los pictogramas que igualmente tendrán estas terminaciones, además de ser una tipografía versátil para la legibilidad a cualquier distancia y en su manejo tanto positivo.
09
SEÑALÉTICA Y MÓDULOS
10

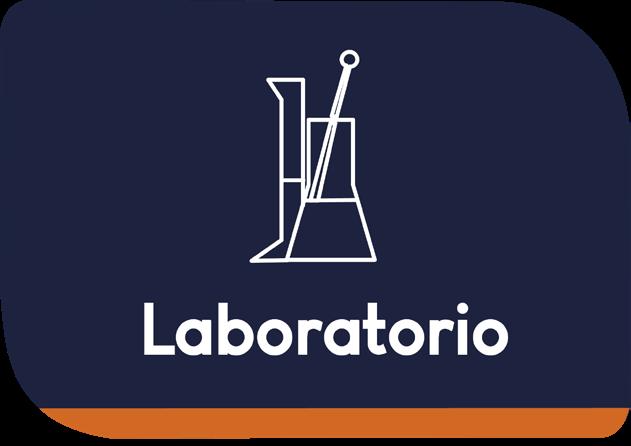

SEÑALÉTICA ADOSADA
TIPO DE SEÑALETICA: Adosada
MEDIDA: 25 x 40cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Paredes.
PROPÓSITO: Indicar su ubicación
TIPOGRAFIA: Louis George Cafe
COLOR: Azul grisacio y Gold drop
11

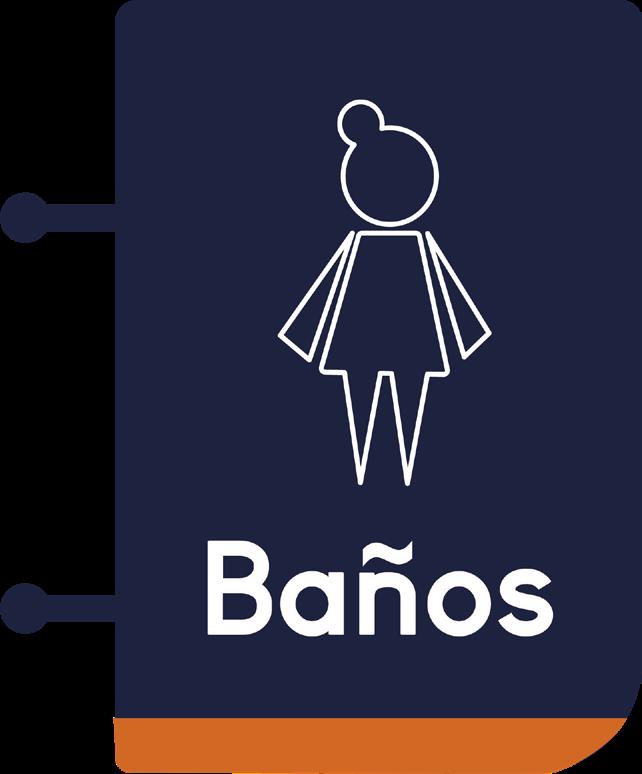

SEÑALÉTICA BANDERA
TIPO DE SEÑALETICA: Bandera
MEDIDA: 50 x 30cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Paredes.
PROPÓSITO: Indicar su ubicación
TIPOGRAFIA: Louis George Cafe
COLOR: Azul grisacio y Gold drop
12
SEÑALÉTICA COLGANTE
TIPO DE SEÑALETICA: Colgante
MEDIDA: 80 x 40cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Techo
PROPÓSITO: Indicar su ubicación
TIPOGRAFIA: Louis George Cafe
COLOR: Azul grisacio y Gold drop
13

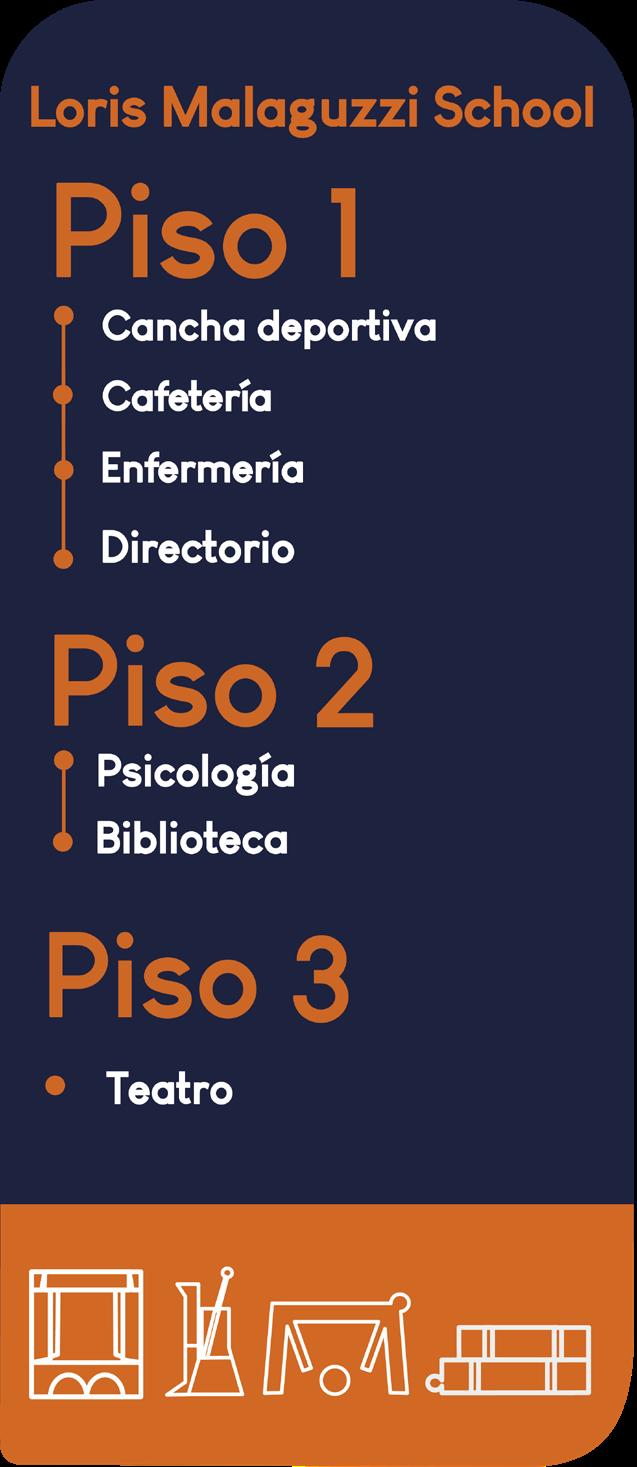

ESTELA DE DIRECTORIO
TIPO DE SEÑALETICA: Estela de directorio
MEDIDA: 100 x 50cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Techo
PROPÓSITO: Indicar su ubicación
TIPOGRAFIA: Louis George Cafe
COLOR: Azul grisacio y Gold drop
14
HORARIO
TIPO DE SEÑALETICA: Horario
MEDIDA: 60 x 40cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Techo
PROPÓSITO: Indicar su ubicación
TIPOGRAFIA: Louis George Cafe
COLOR: Azul grisacio y Gold drop
15

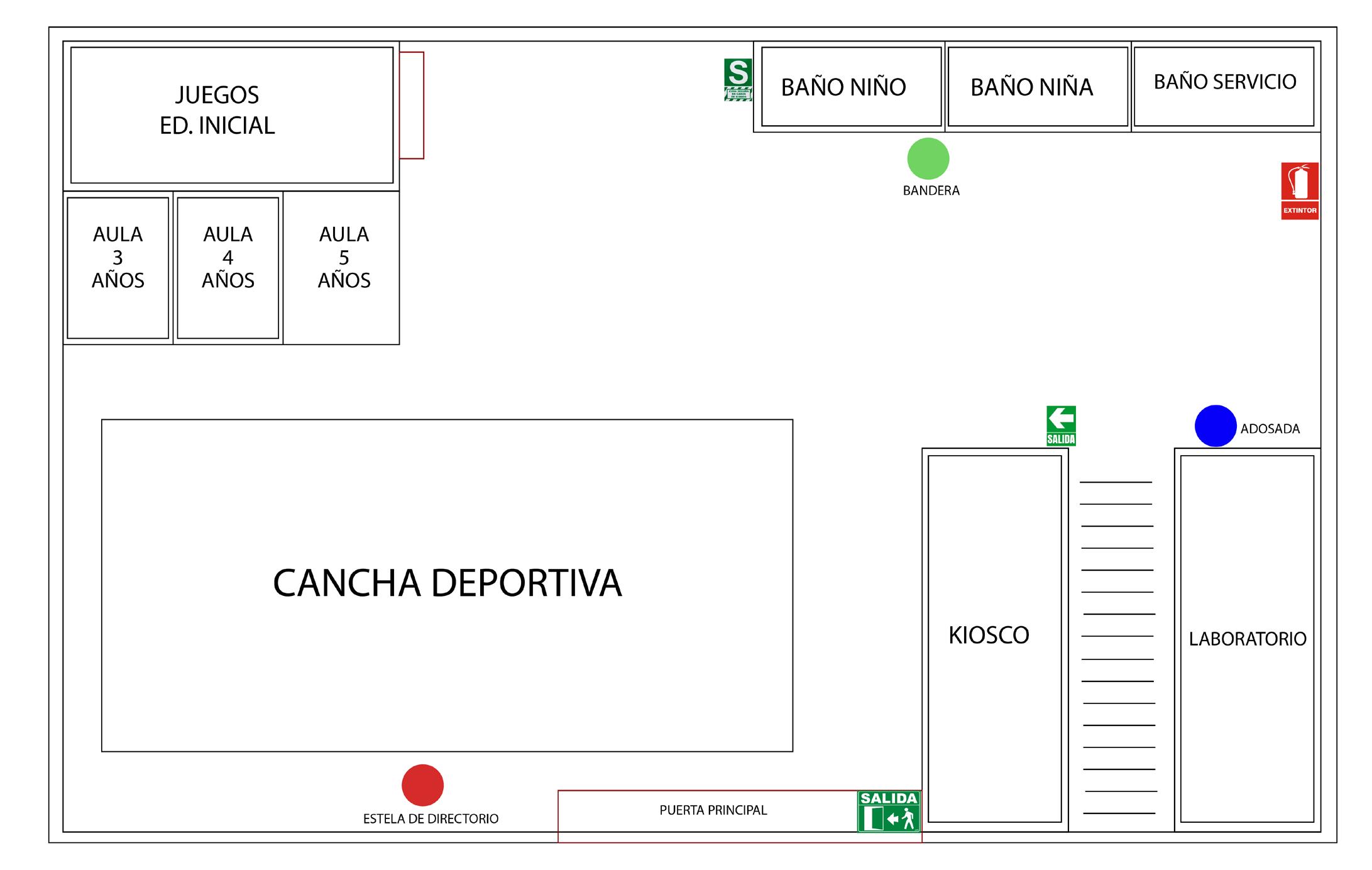

PLANO GENERAL
16

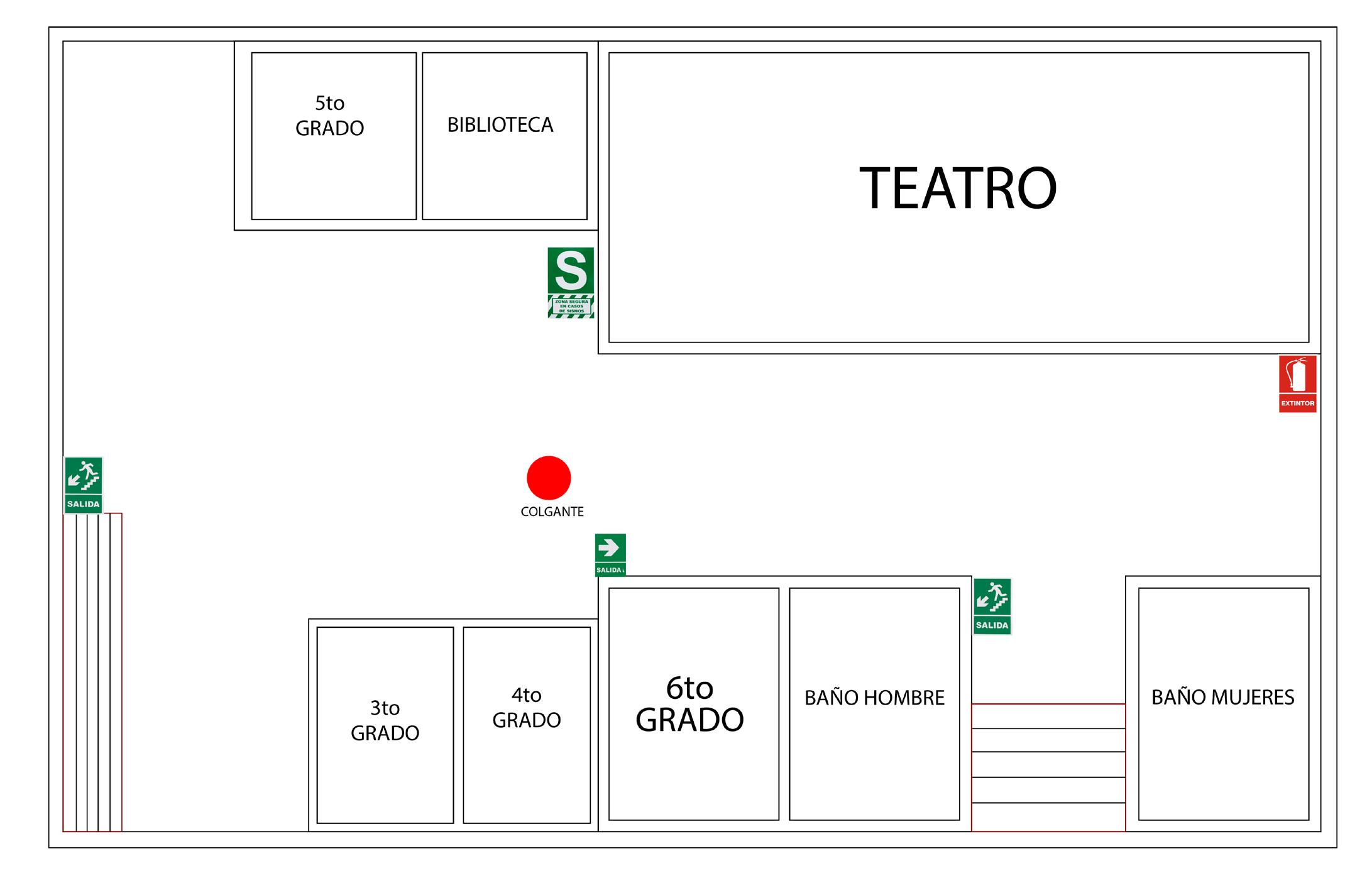

El siguiente plano cuenta con tres niveles y se adaptan adecuadamente a cada uno de los pisos de institución educativa y nos brinda la ubicación de cada uno de ls señaleticas empleadas en cada sector de igualmanera estan las salidas, zonas seguras en caso de sismos y extintores.
PISO 1
17
PISO 2
18
PISO 3
19
MOCKUP
20

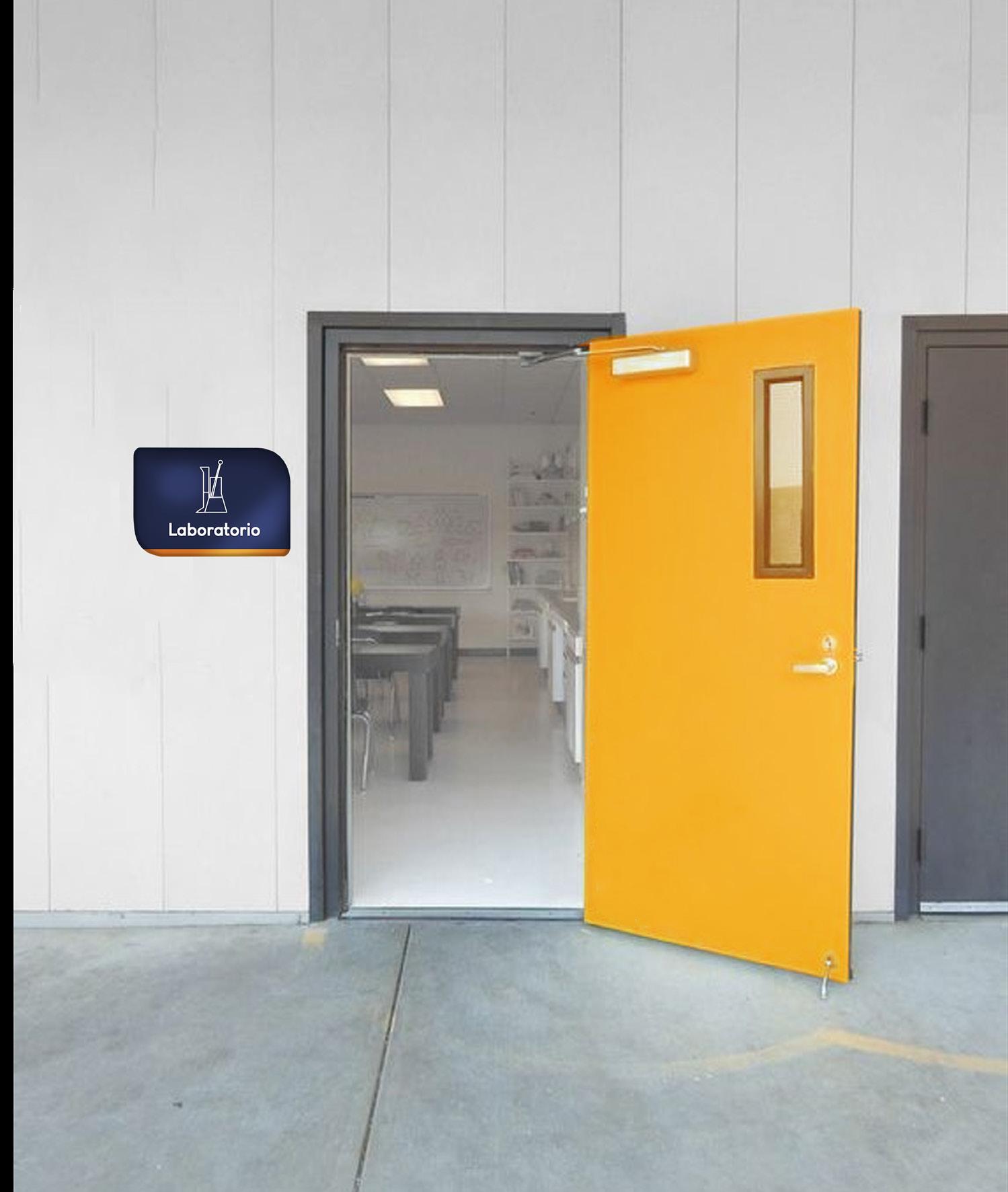

SEÑALÉTICA ADOSADA MOCKUP
TIPO DE SEÑALÉTICA: Adosada
MEDIDA: 25 x 40 cm.
ALTURA: 1.50cm.
MATERIAL : Acrílico 3mm y vinil de corte.
COLOCACIÓN: Adosada pegado a la pared.
PROPÓSITO: Indicar la dirección de las áreas que presenta.
MATERIAL DE SOPORTE: pared
21

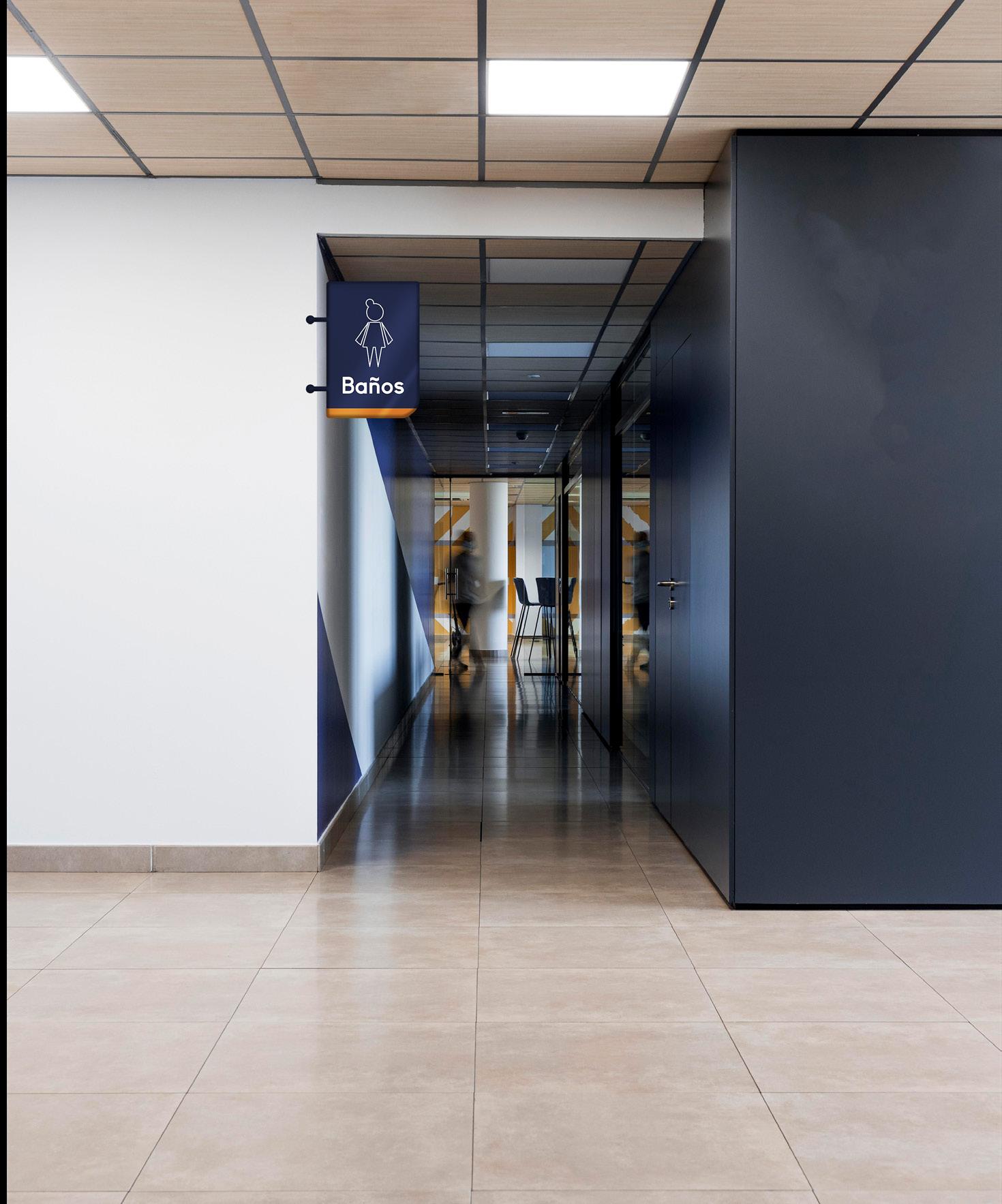

SEÑALÉTICA BANDERA MOCKUP
TIPO DE SEÑALÉTICA: Bandera.
MEDIDA: 24 x 27cm.
ALTURA: 1.80 cm.
MATERIAL: Pvc y vinil de corte
COLOCACIÓN: En paredes.
PROPÓSITO: Señalar la ubicación del área que busca la persona.
MATERIAL DE SOPOTE: Adosado a la pared con banderillas.
22

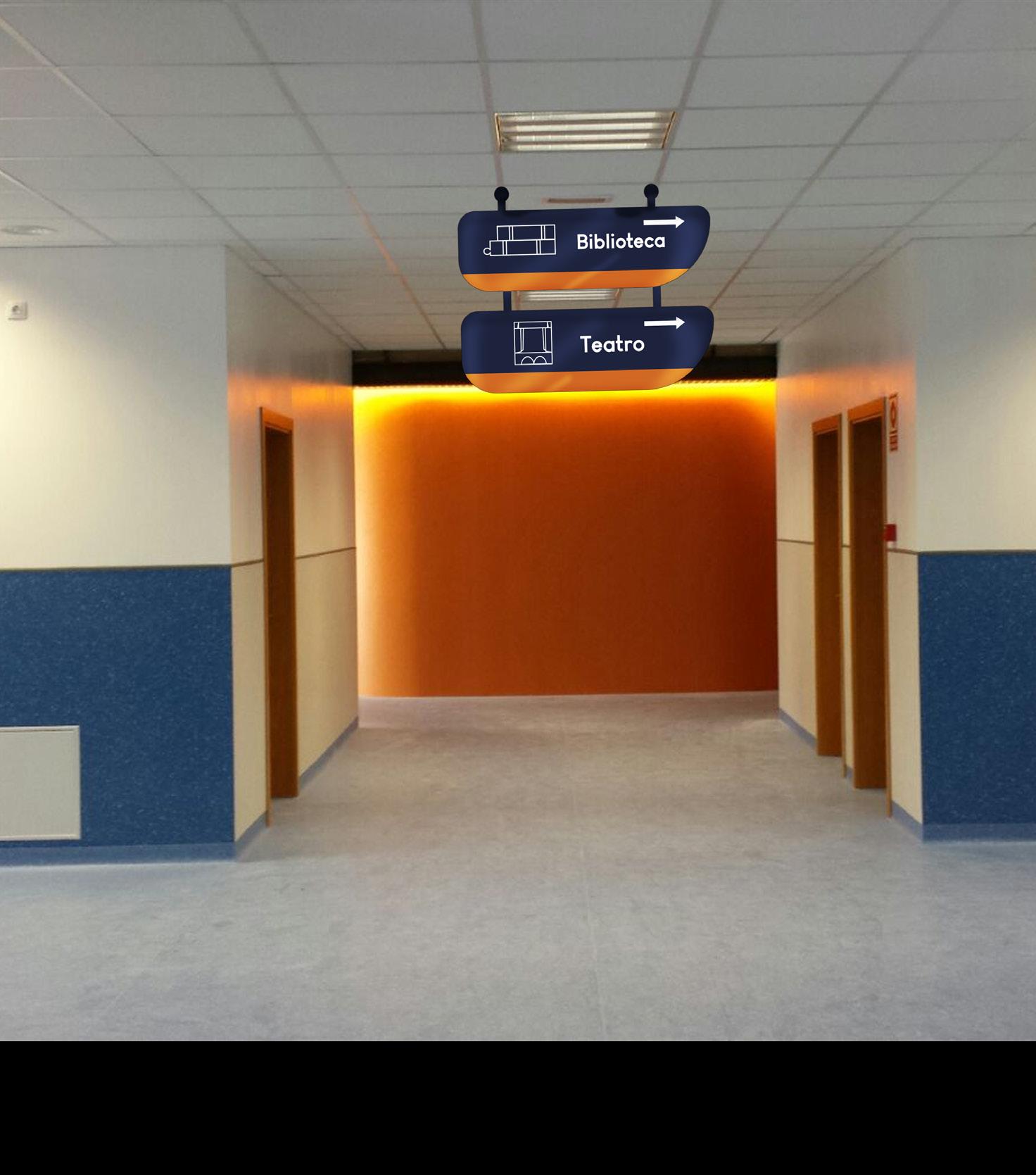

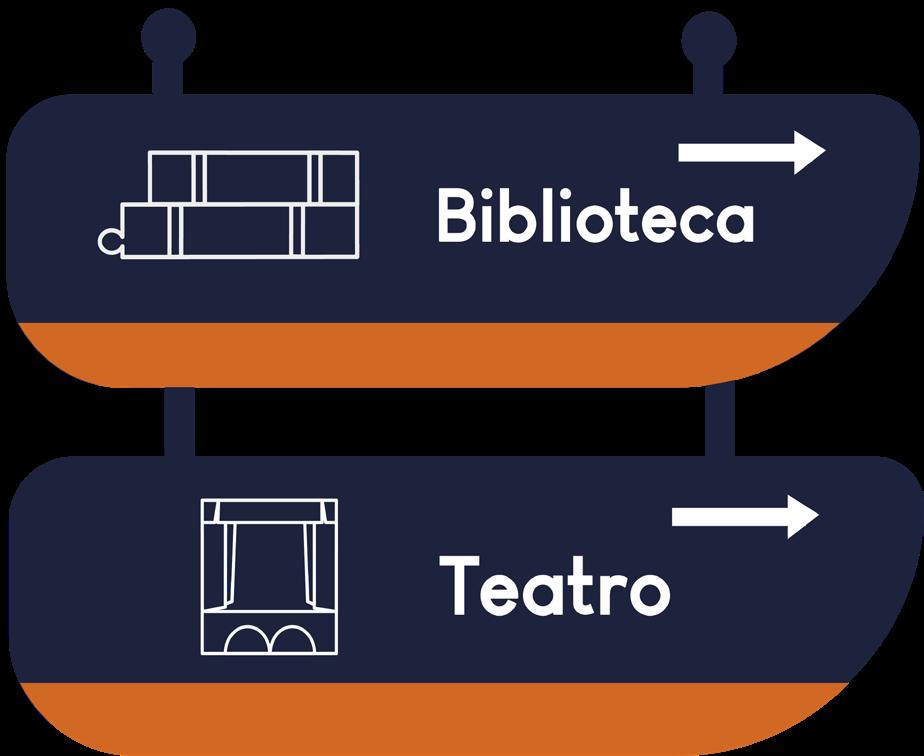

SEÑALÉTICA COLGANTE MOCKUP
TIPO DE SEÑALÉTICA: Colgante.
MEDIDA: 22 x 40 cm.
ALTURA: 2.10 cm.
MATERIAL : Acrílico 6mm y vinil de corte.
COLOCACIÓN: Colgante con barillas de aluminio.
PROPÓSITO: Indicar la dirección de las áreas que presenta.
MATERIAL DE SOPORTE: Colgante con barillas de aluminio
23

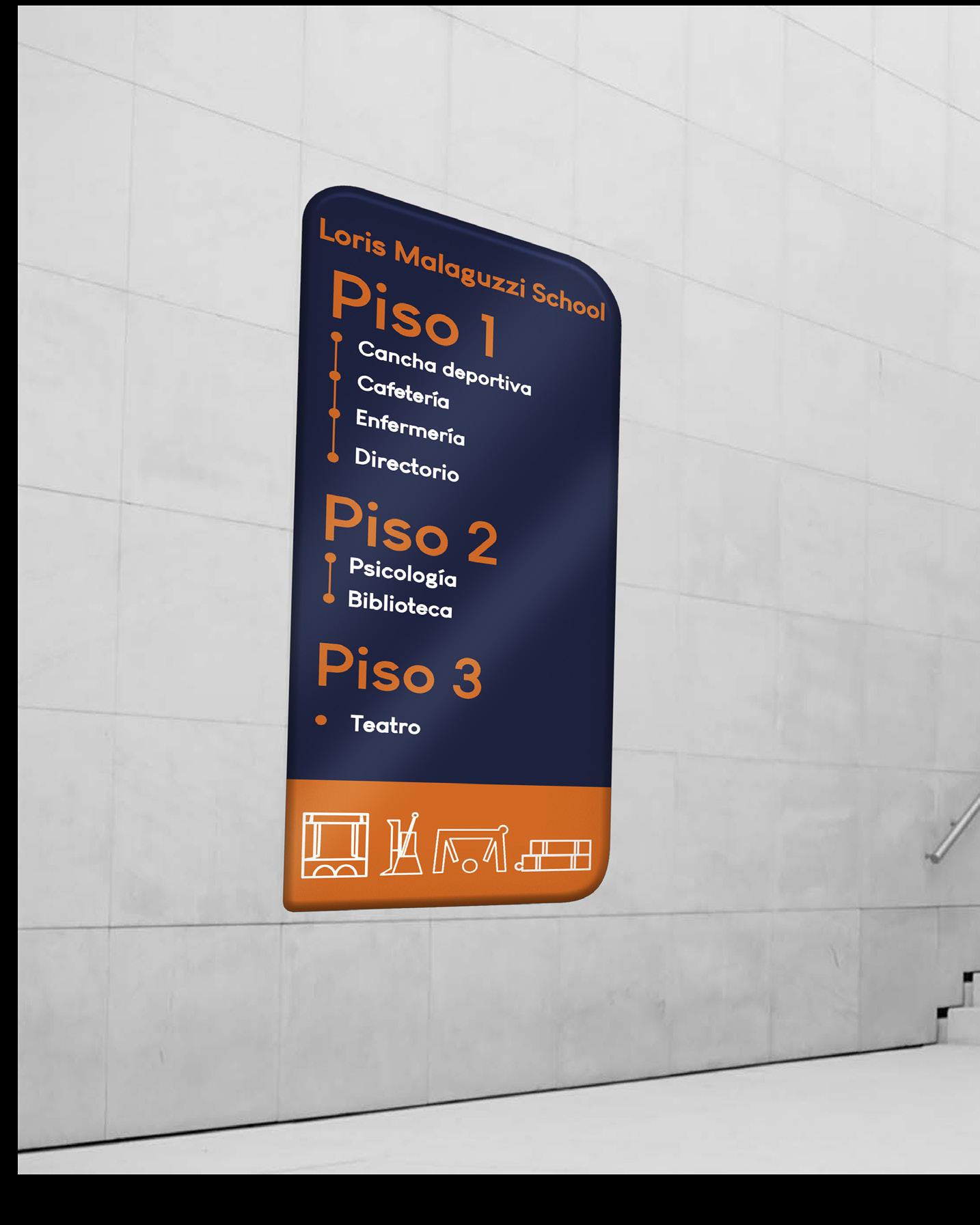

ESTELA DE DIRECTORIO MOCKUP
TIPO DE SEÑALÉTICA: Directiva.
MEDIDA: 22 x 44 cm.
ALTURA: 1.80 cm.
MATERIAL: Acrílico 6mm y vinil de corte.
COLOCACIÓN: En paredes.
PROPÓSITO: Comunicar las ubicaciones de las áreas que se ubican en cada piso.
MATERIAL DE SOPORTE: Adosado a la pared con pernos de 1cm de diámetro.
24

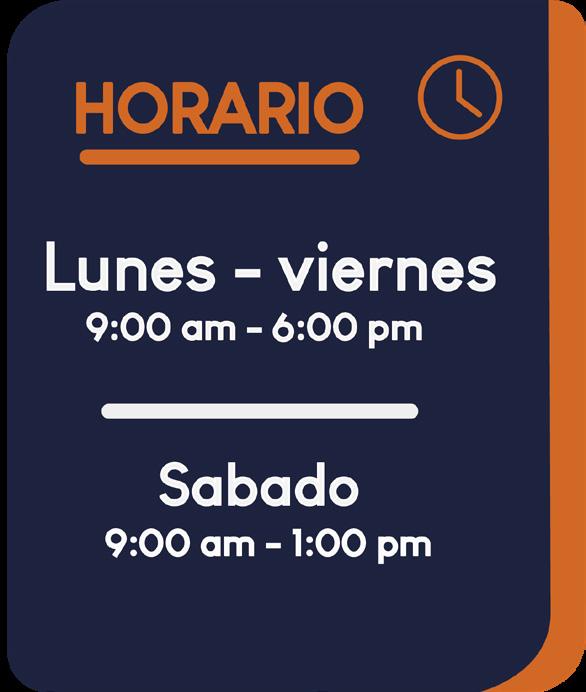

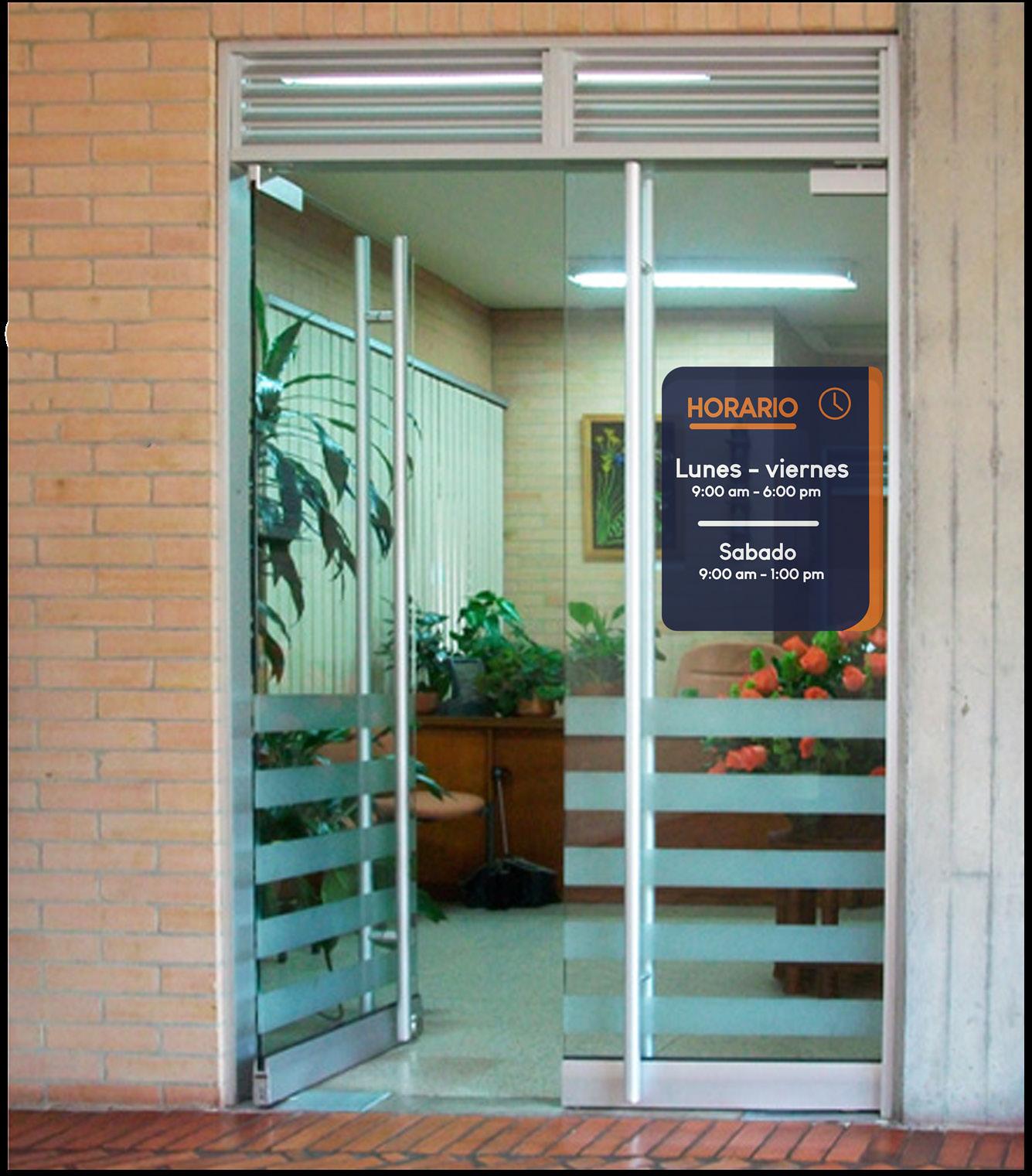

HORARIO MOCKUP
TIPO DE SEÑALÉTICA: Horario.
MEDIDA: 24 x 23 cm.
ALTURA: 1.80 cm.
MATERIAL: : Vinilo de corte.
COLOCACIÓN: En puertas de vidrio.
PROPÓSITO: Indicar las horas de atención del colegio a las personas.
MATERIAL DE SOPORTE: Adherido a la puerta.
