PORTFÓLIO_SUELMA

Suelma Santana

PORTFÓLIO ACADÊMICO

UFBA- INGRESSO 2017.1

Conteúdo

ATELIER I

Casa Moradia

Biblioteca Interativa

ATELIER II

Escola

ATELIER III

Edifício Atipológico

Catalisador Social

Cohousing

COMUNICAÇÃO

VISUAL EXTRA FOTOGRÁFIA

02

P O R T F Ó L I O A C A D Ê M I C O

Atelier I 2017

DOSCENTES: GERALDO BEZERRA

P O R T F Ó L I O A C A D Ê M I C O

VALDINEI

03 05

LOPES

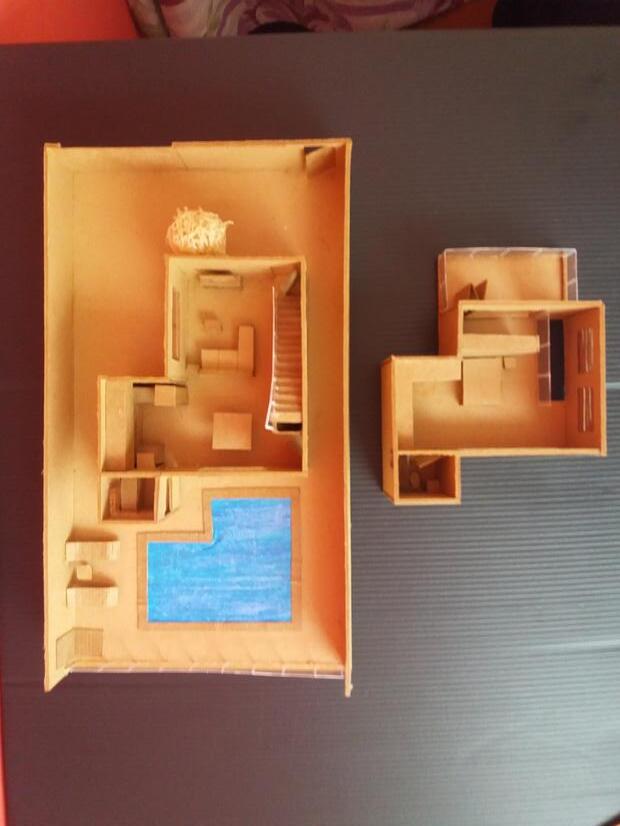

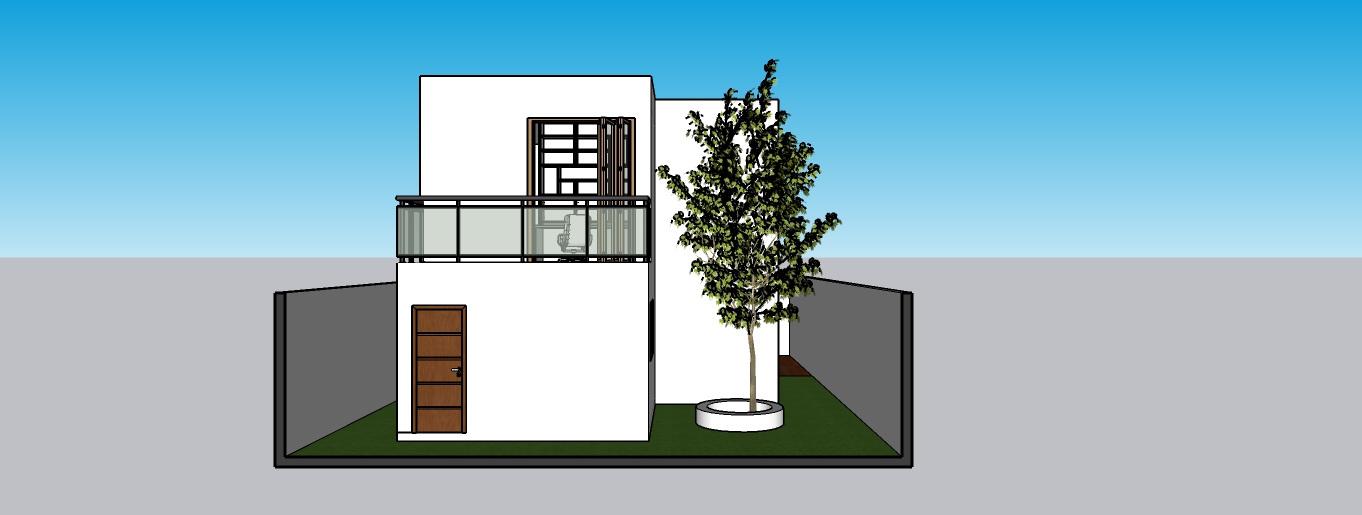

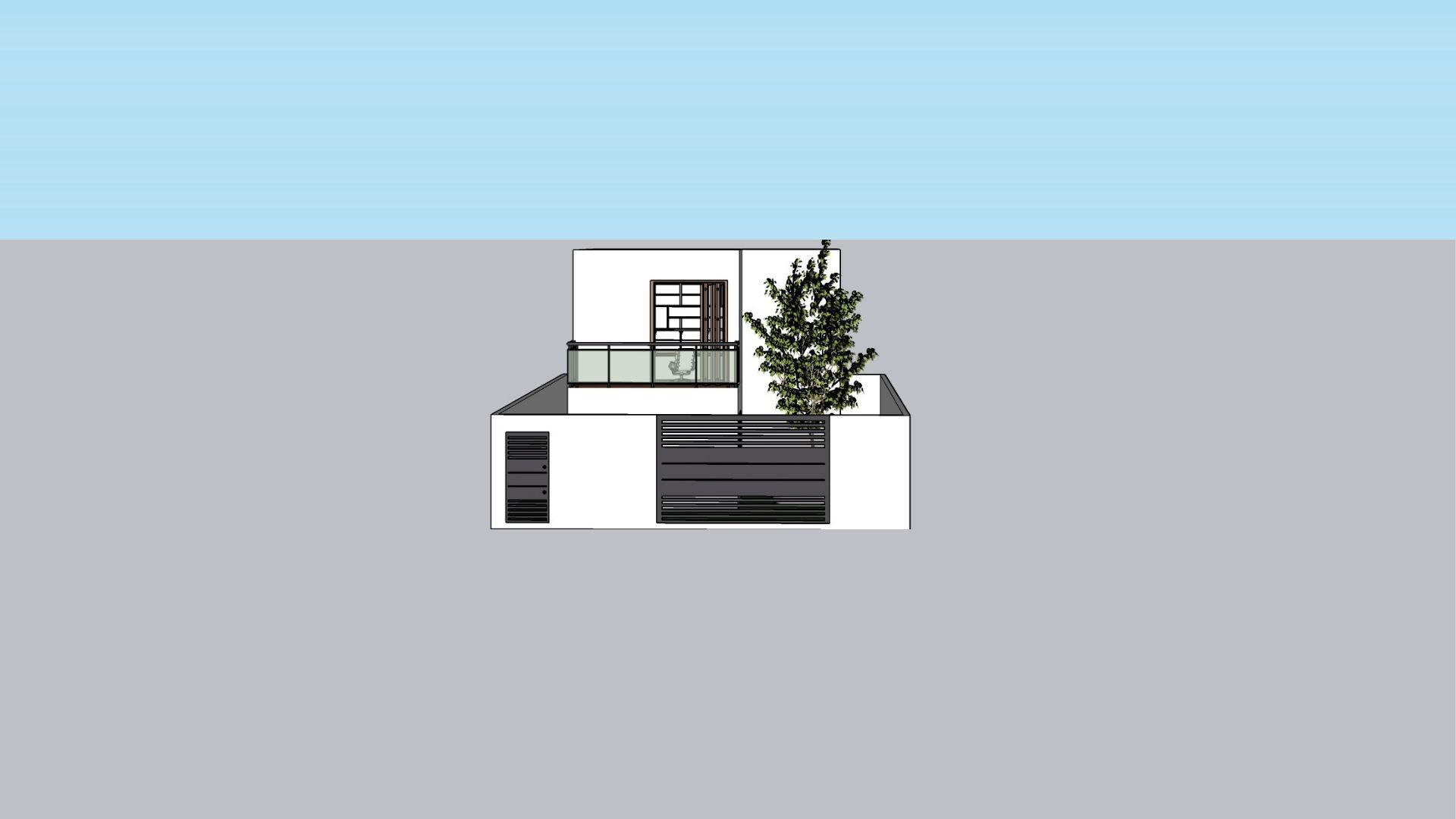

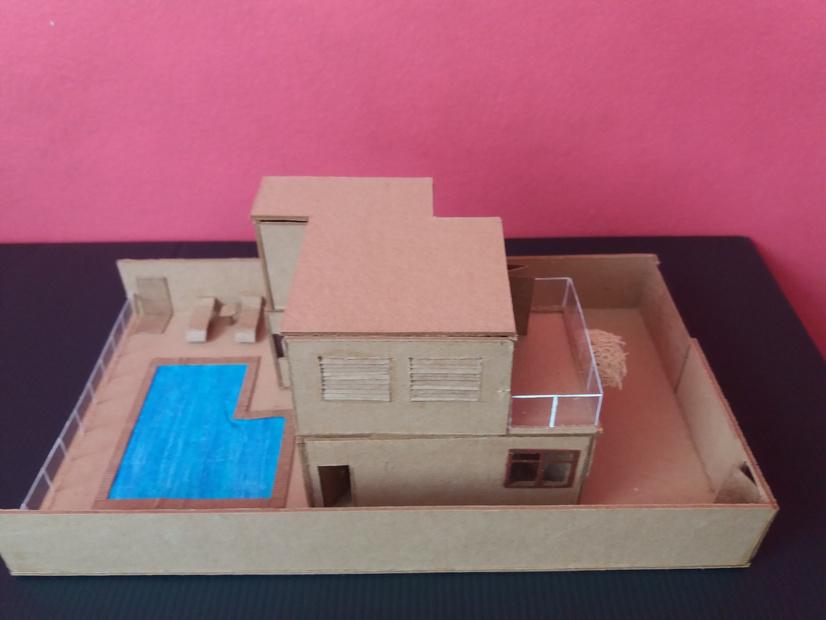

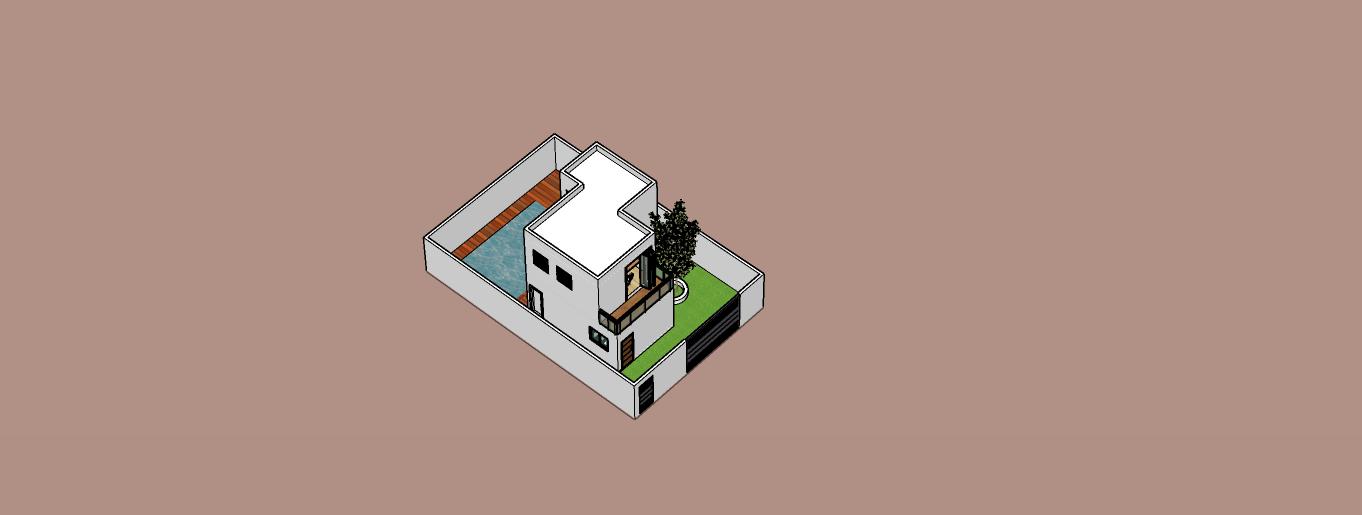

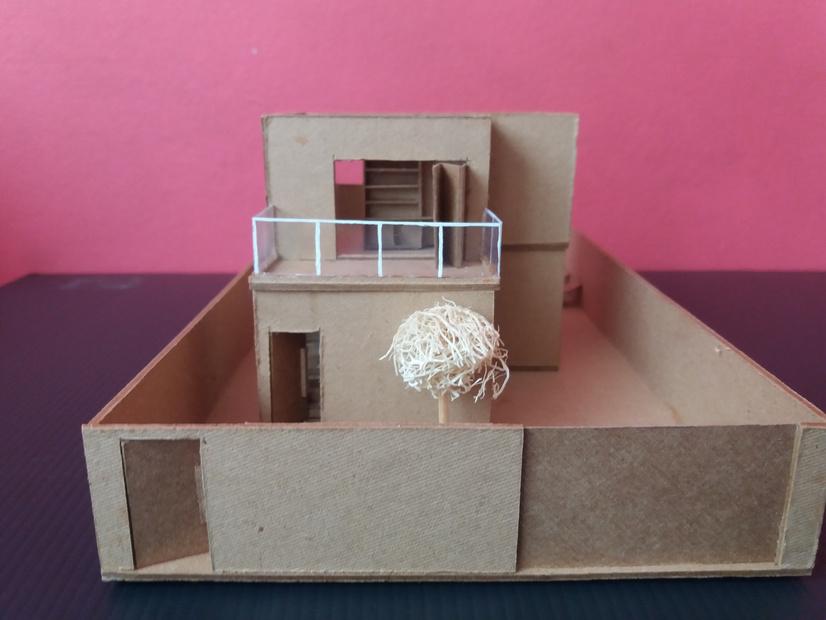

CASA MORADIA

Projeto Autoral

O programa buscava atender as necessidades de uma jovem recém formada em direito que adorava receber os amigos em casa aos finais de semana.

No pavimento térreo, buscou-se uma integração entre sala de estar, sala de jantar e cozinha, de forma a otimizar o aproveitamento dos espaços, uma vez que o uso de paredes de torna mínimo. Ao lado cozinha também foi construída uma lavanderia que atende perfeitamente a demandas de uma pessoa. No pavimento superior, foi instalada a suíte e um pequeno escritório, proporcionando uma área estudo e trabalho parcialmente separada do dormitório.

Pra finalizar a área externa foi dedicada ao lazer equipada com uma piscina, prioridade da jovem advogada.

04 P O R T F Ó L I O A C A D Ê M I C O

05 RTE

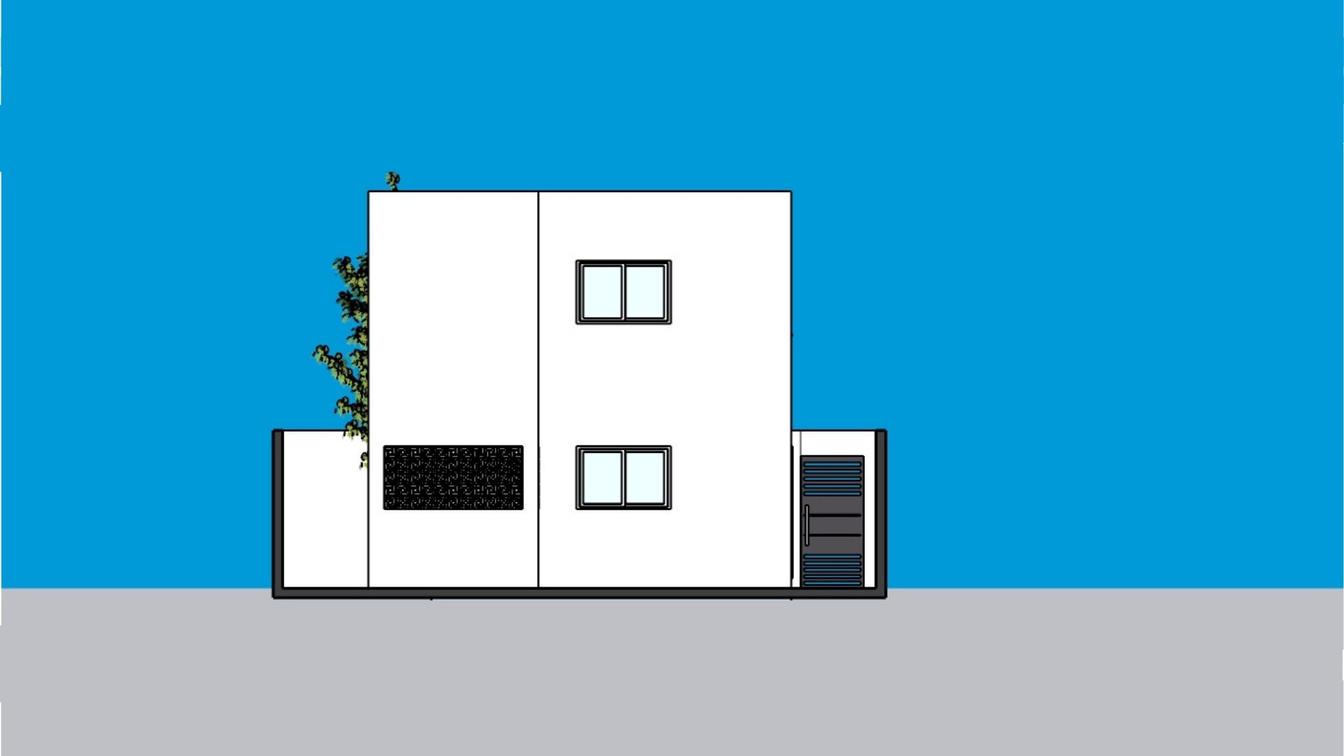

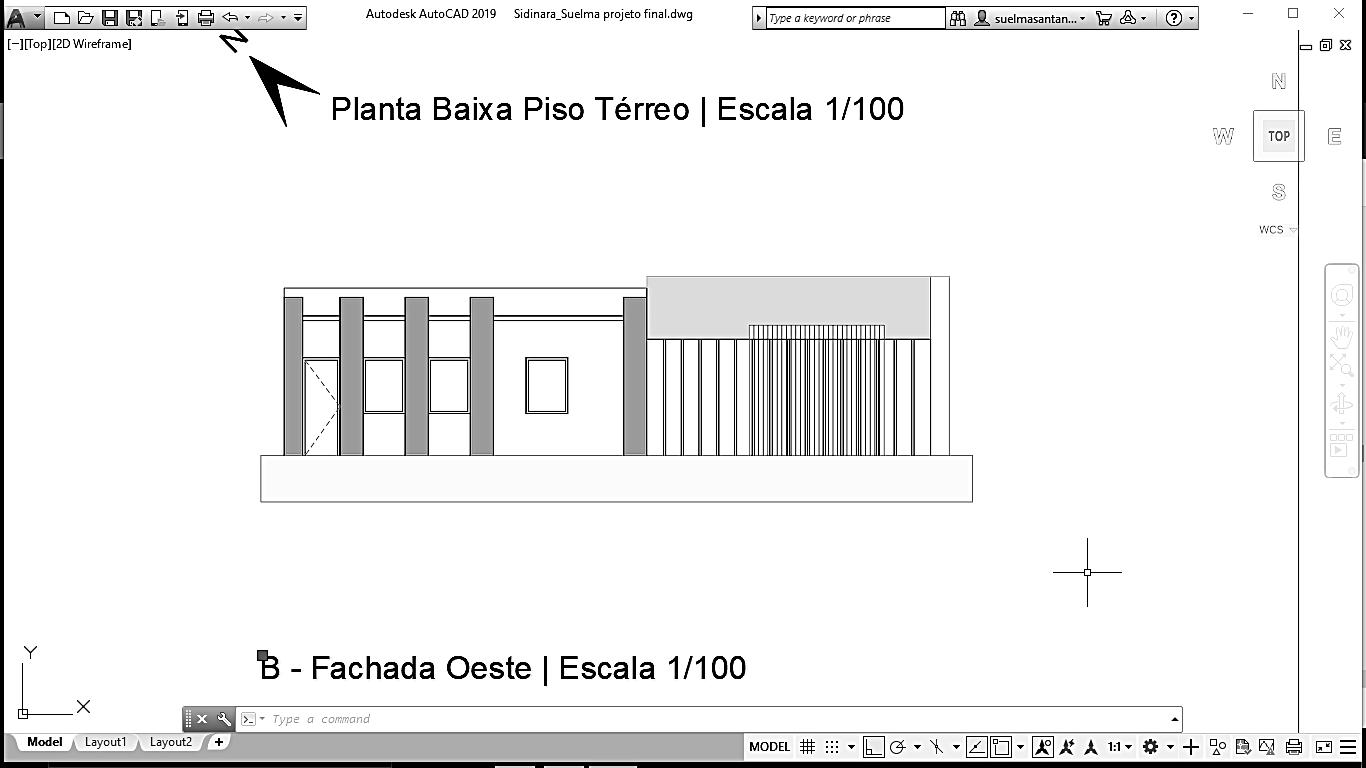

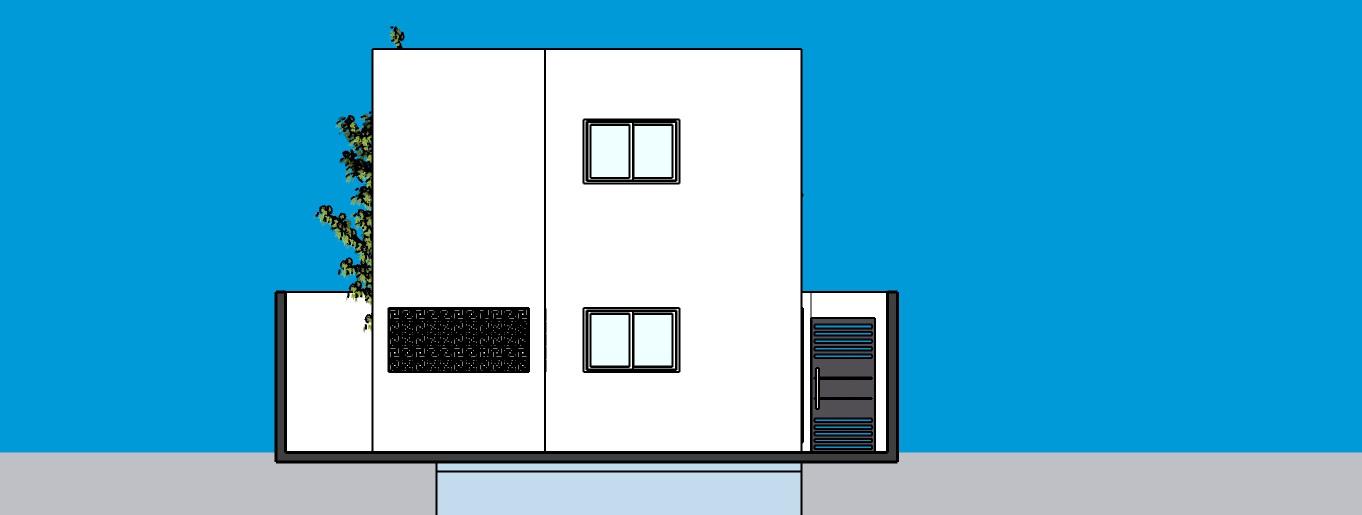

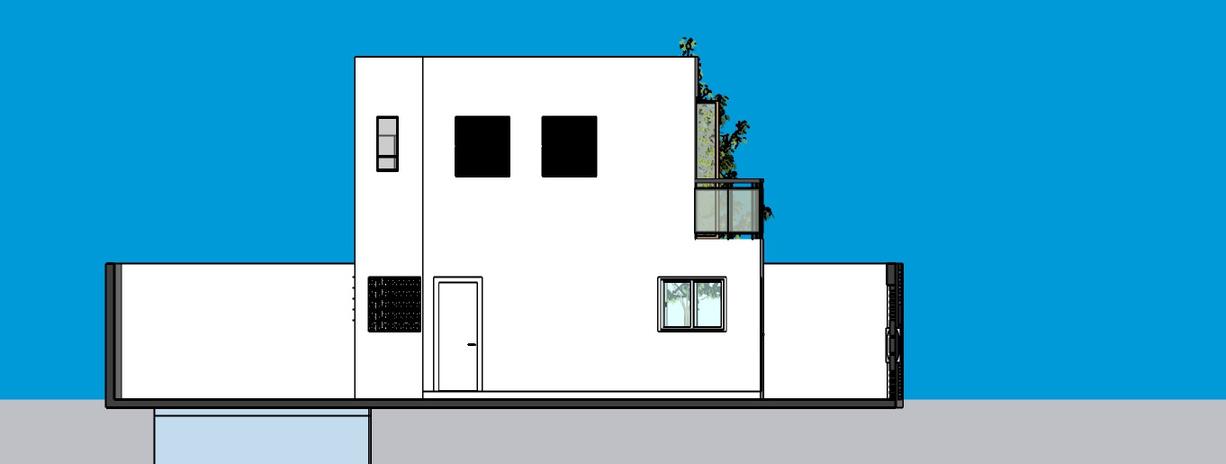

FACHADA OESTE

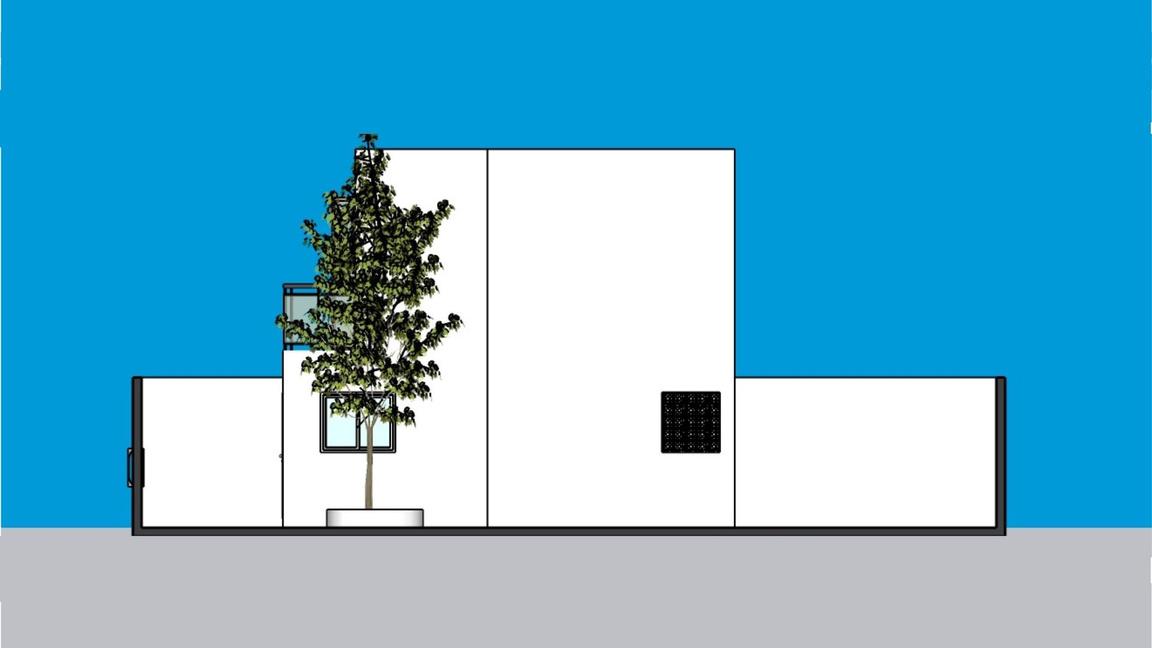

FACHADA LESTE

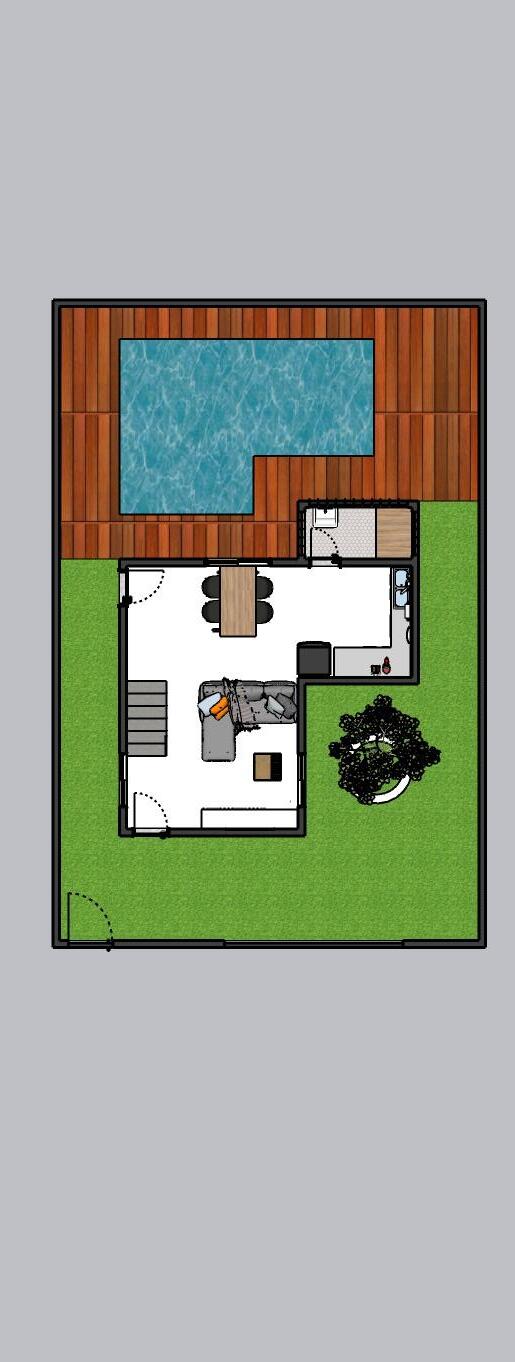

PLANTA BAIXA TÉRREO

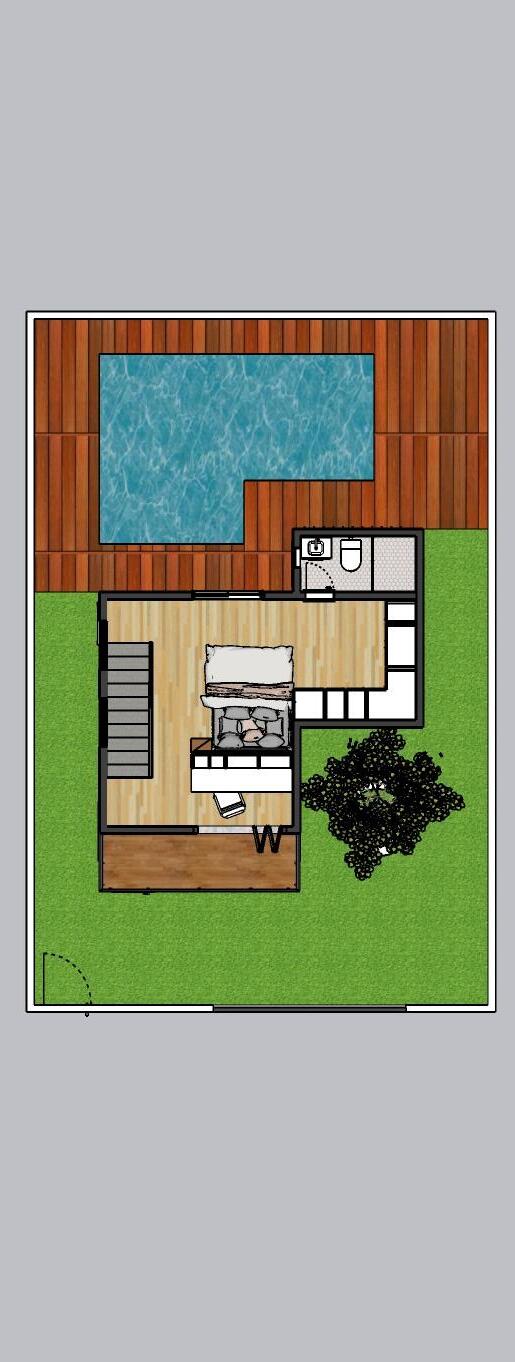

PLANTA BAIXA 1º ANDAR

06 P O R T F Ó L I O A C A D Ê M I C O

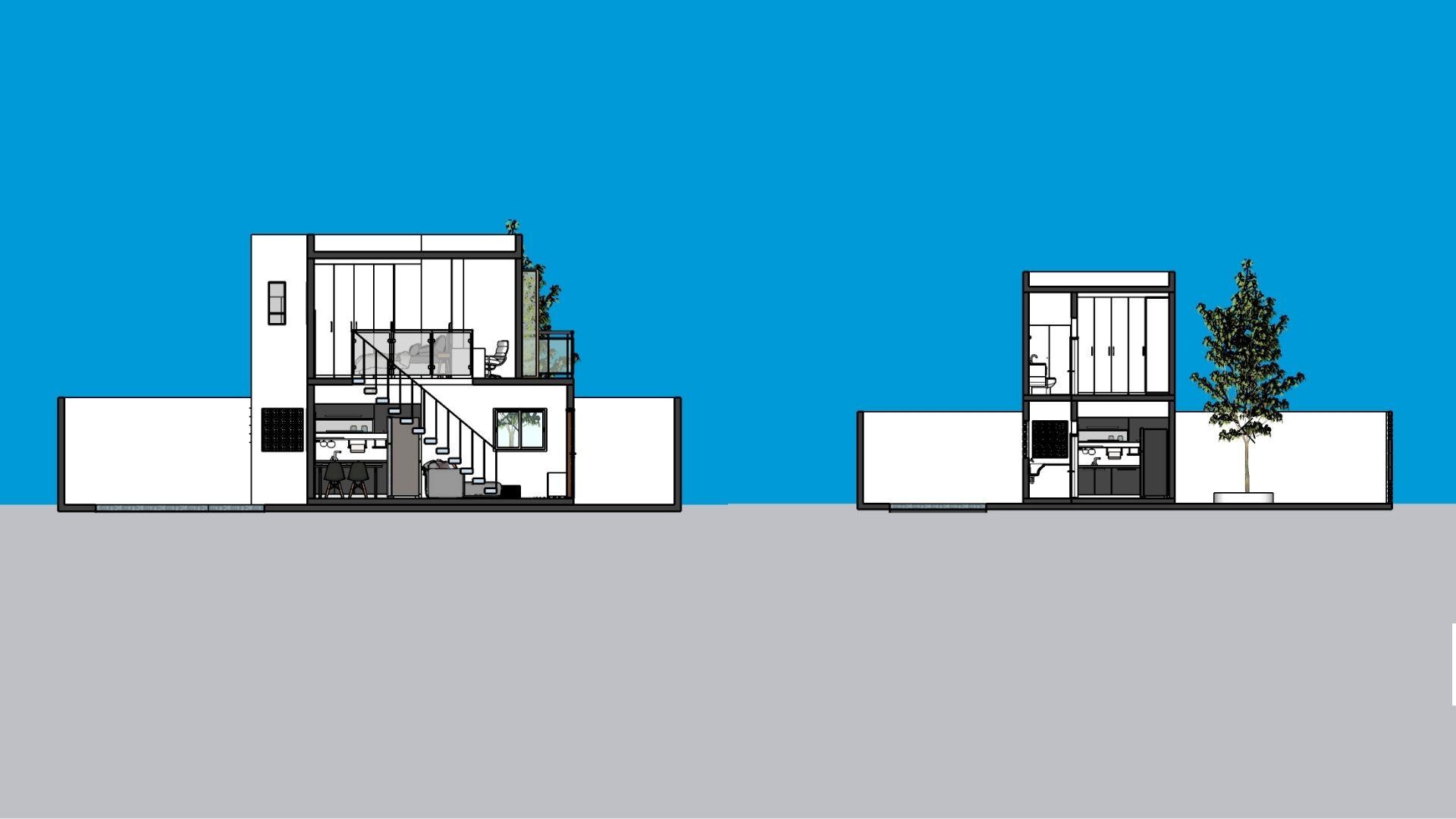

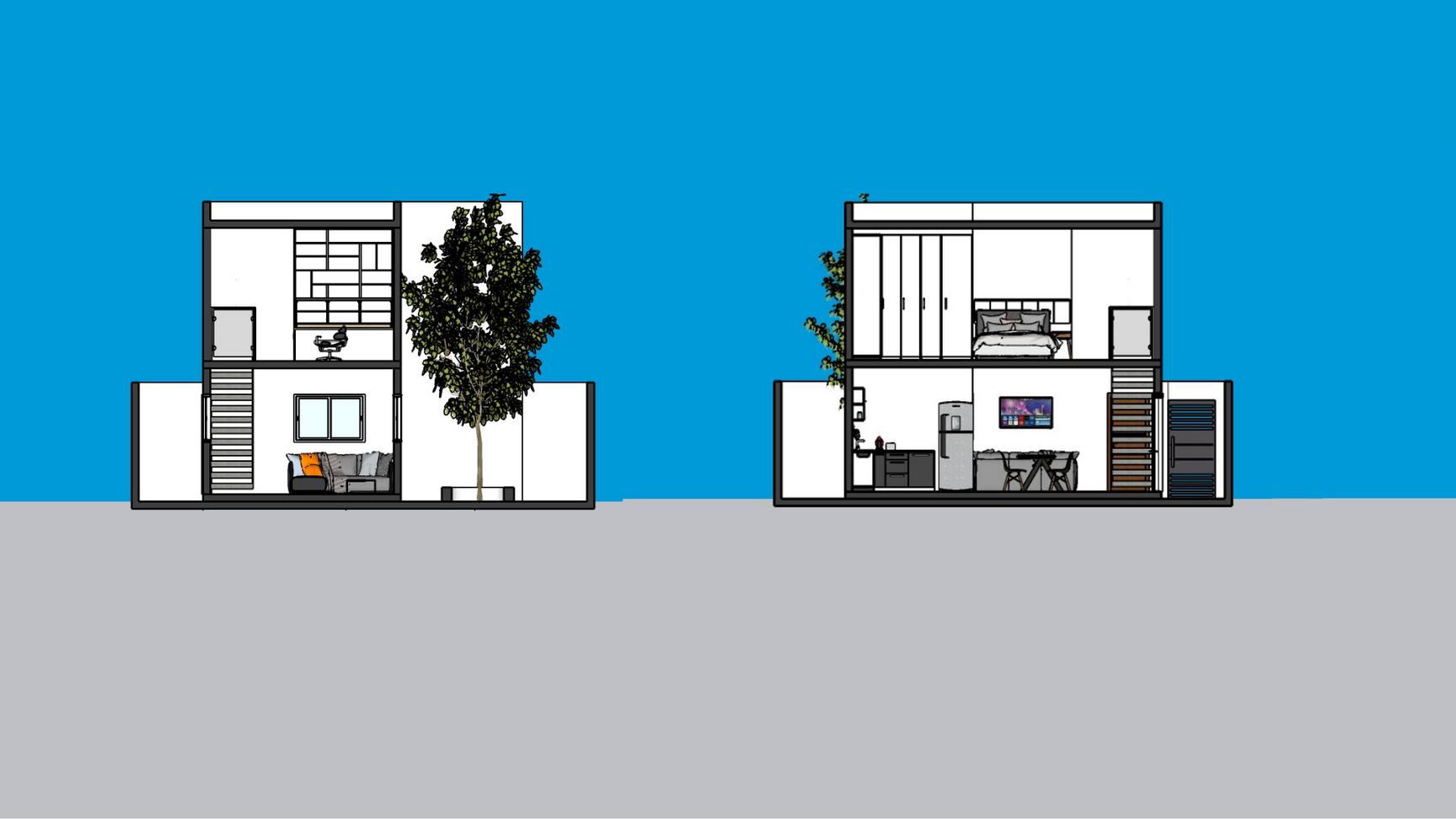

CORTE TRANSVERSAL 3 CORTE LONGITUDINAL2

07

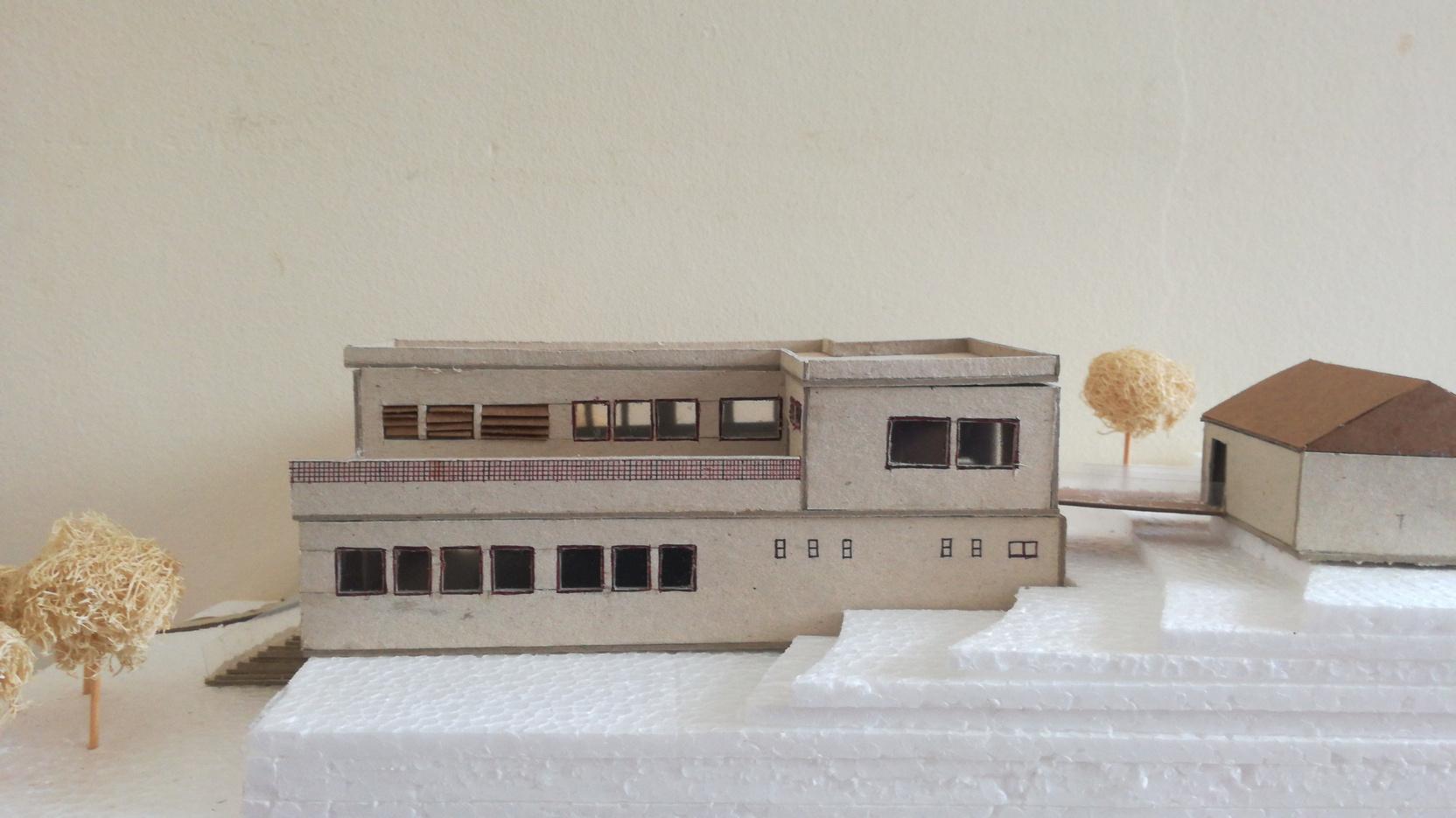

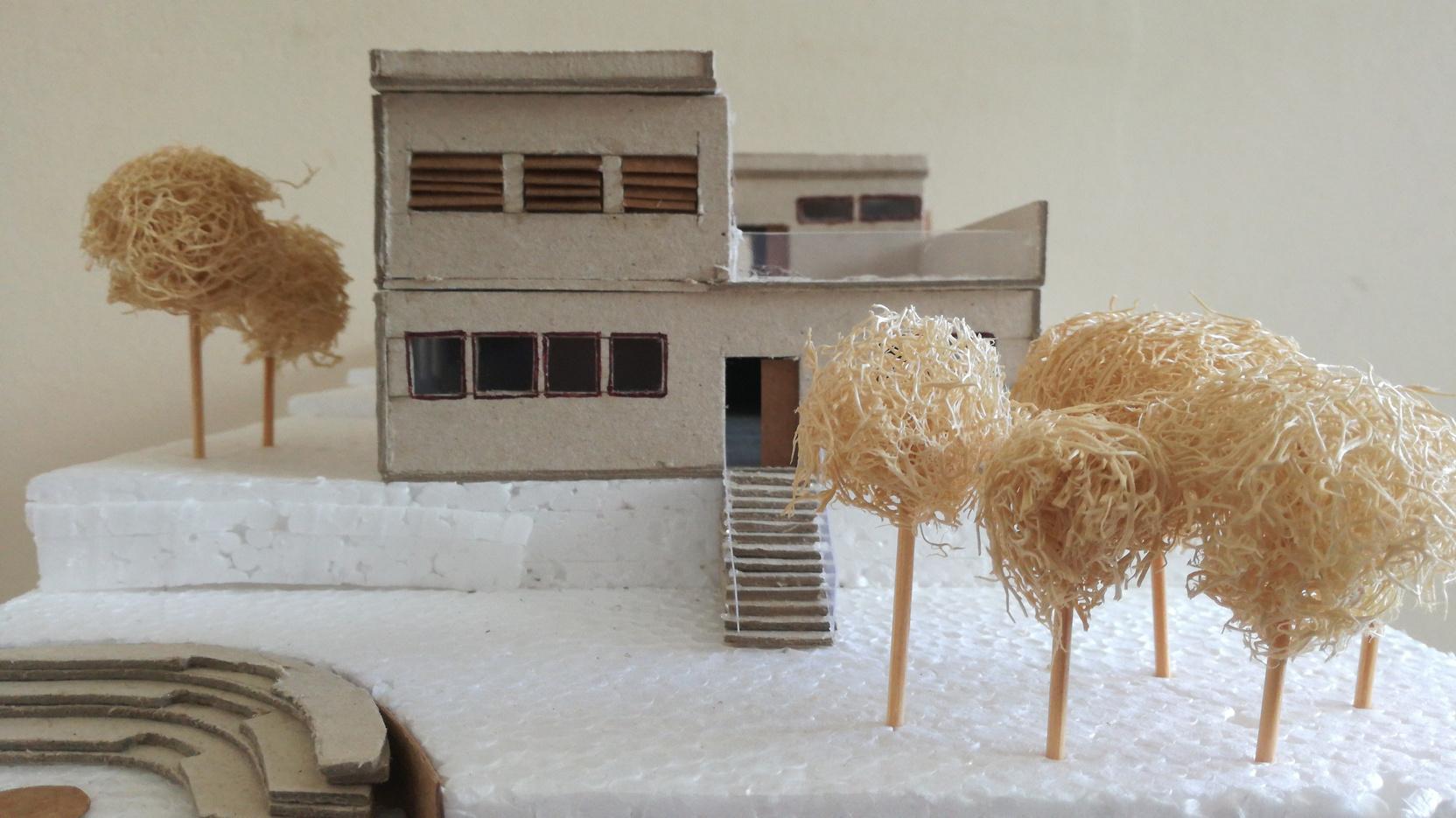

BIBLIOTECA INTERATIVA

ALTO DAS POMBAS

Projeto Autoral

O projeto tem como objeto auxiliar na melhoria da qualidade de vida dos cidadãos do bairro, buscando atender não só o publico jovem, que é maioria na comunidade, mas toda a comunidade, de maneira a compensar a falta de lazer, que se mostrou como um problema para os moradores. A biblioteca interativa conta com uma sala de informática para proporcionar acesso a internet e inclusão digital a toda a comunidade, além de claro ter a função de empréstimo de livros, ampliando o acesso ao conhecimento.

08 P O R T F Ó L I O A C A D Ê M I C O

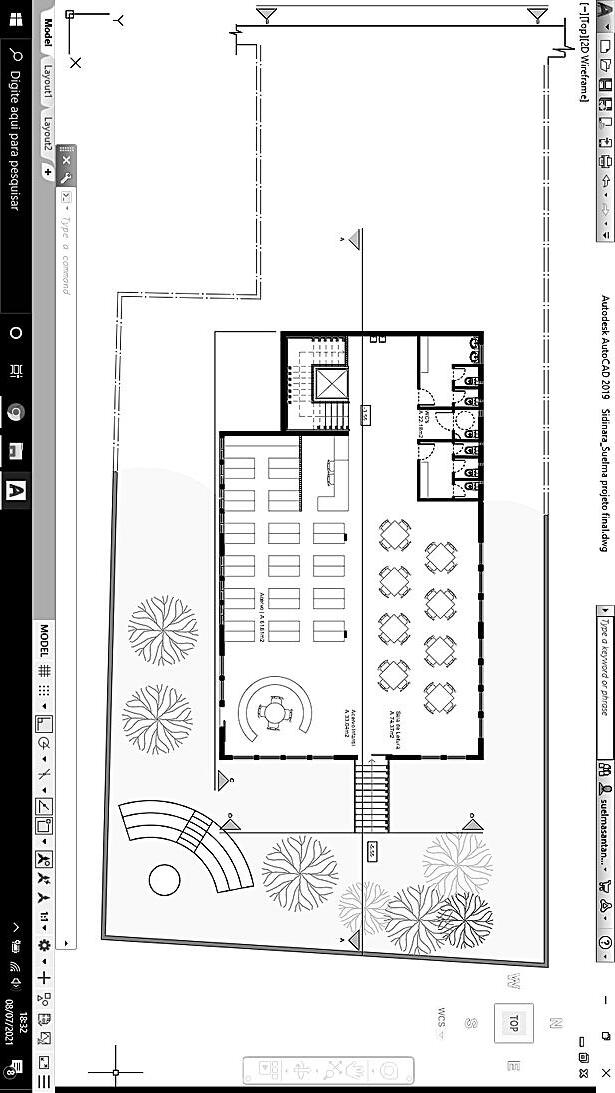

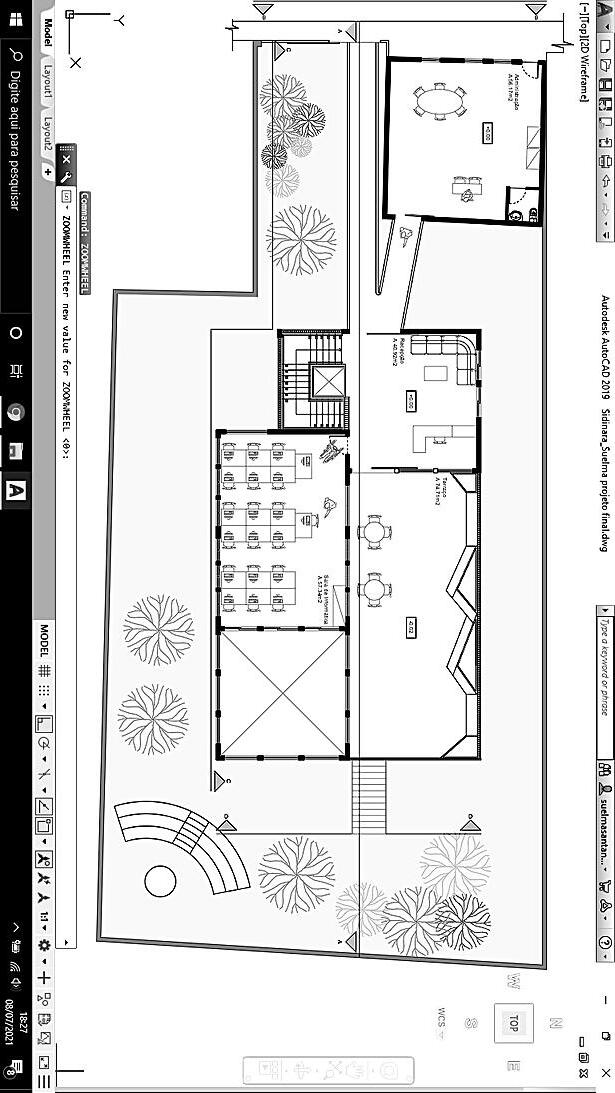

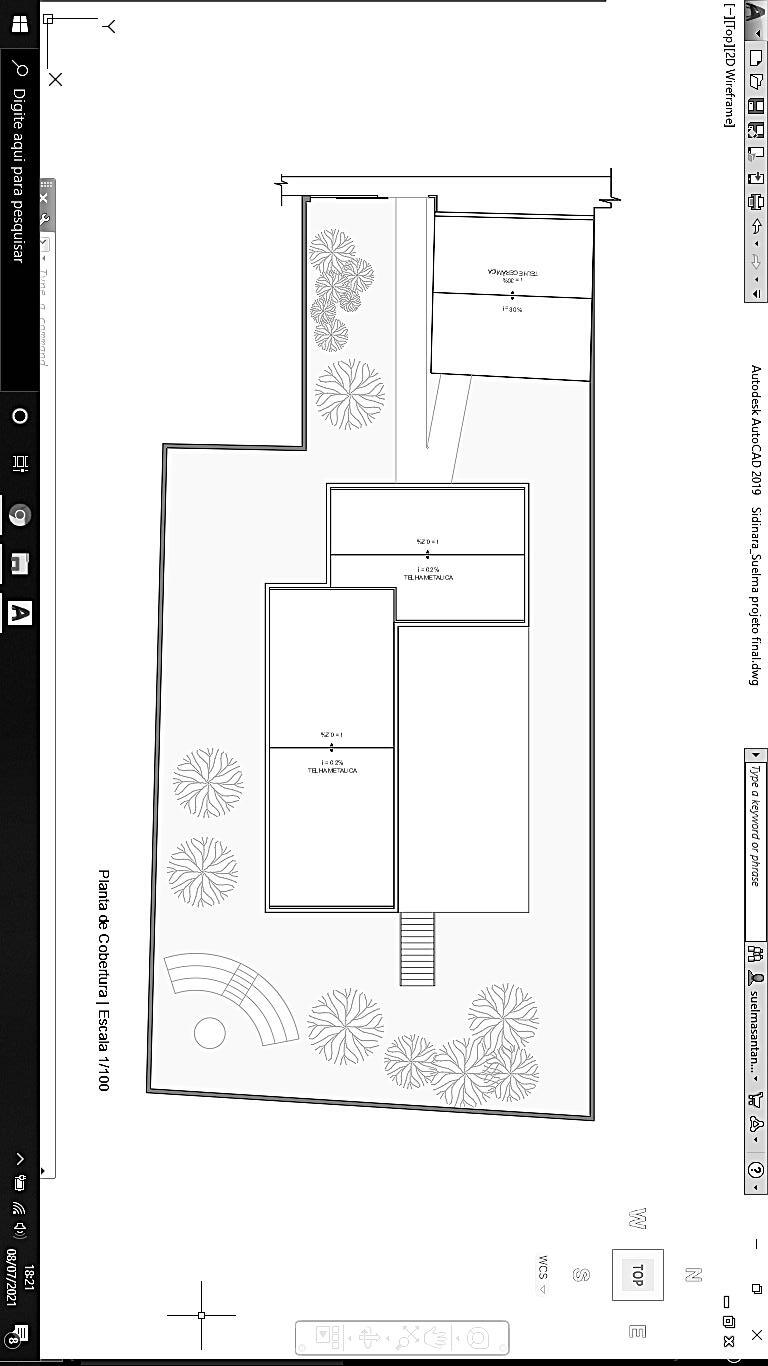

PLANTA DE COBERTRA PLANTA BAIXA TÉRREO PLANTA BAIXA SUBSOLO

09 P O R T F Ó L I O A C A D Ê M I C O

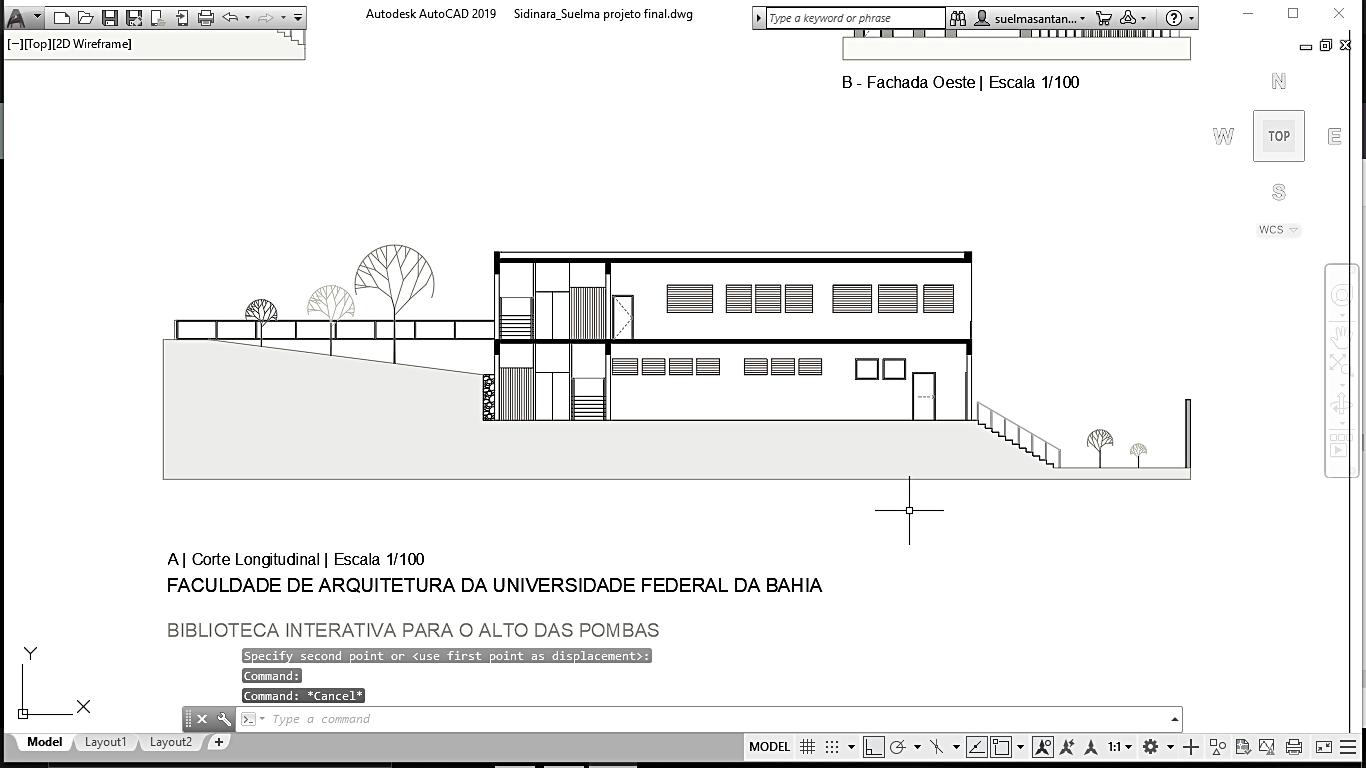

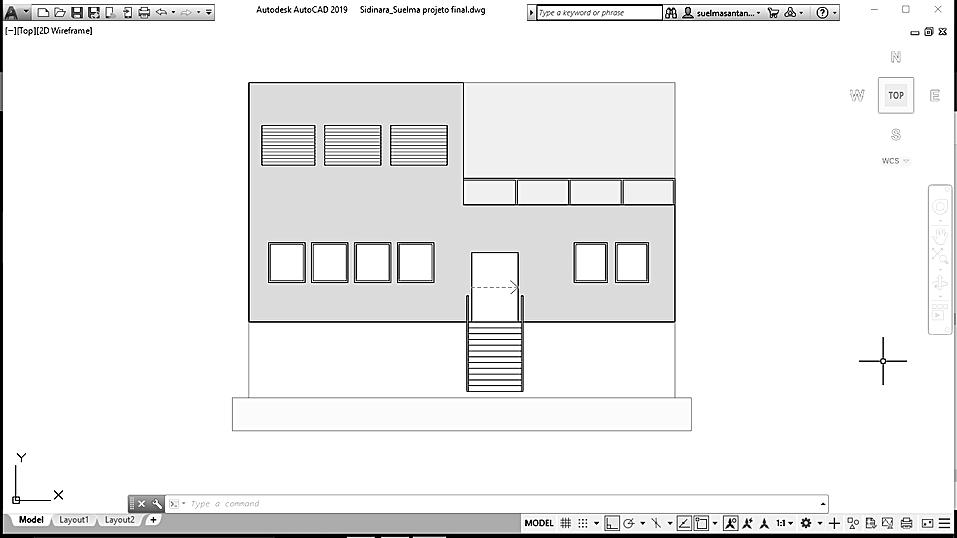

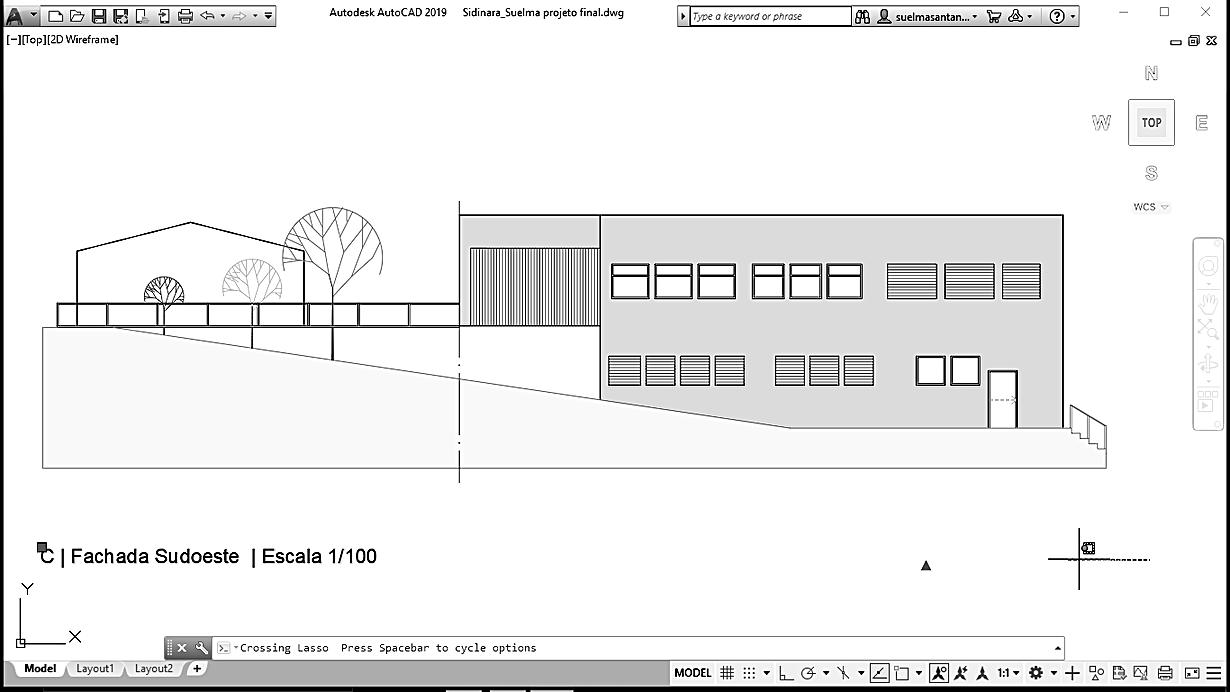

10 P O R T F Ó L I O A C A D Ê M I C O FACHADA SU CORTE LONGI FACHADA OESTE

PREEXISTÊNCIA

Atelier II 2018

DOSCENTES: FERNANDO MINHO

SERGIO EKERMAN

P O R T F Ó L I O A C A D Ê M I C O

05

Projeto Autoral

O projeto consiste na construção dos edifícios principais, escola, refeitório, teatro e uma quadra para prática de esportes. A Escola Secundária foi concebida como um edifício independente, e outro anexos que podem ser acessados de forma independe, aspecto fundamental, uma vez que a população local e carente de áreas de lazer. Dessa forma os anexos podem ser usados sem interferir no bom funcionamento da escola. O projeto busca um estilo arquitetônico suave e contemporânea, fachadas em tijolo aparente e tons de terra, coerente com a arquitetura local, espaços interiores de qualidade e amplas áreas comuns.

12 P O R T F Ó L I O A C A D Ê M I C O

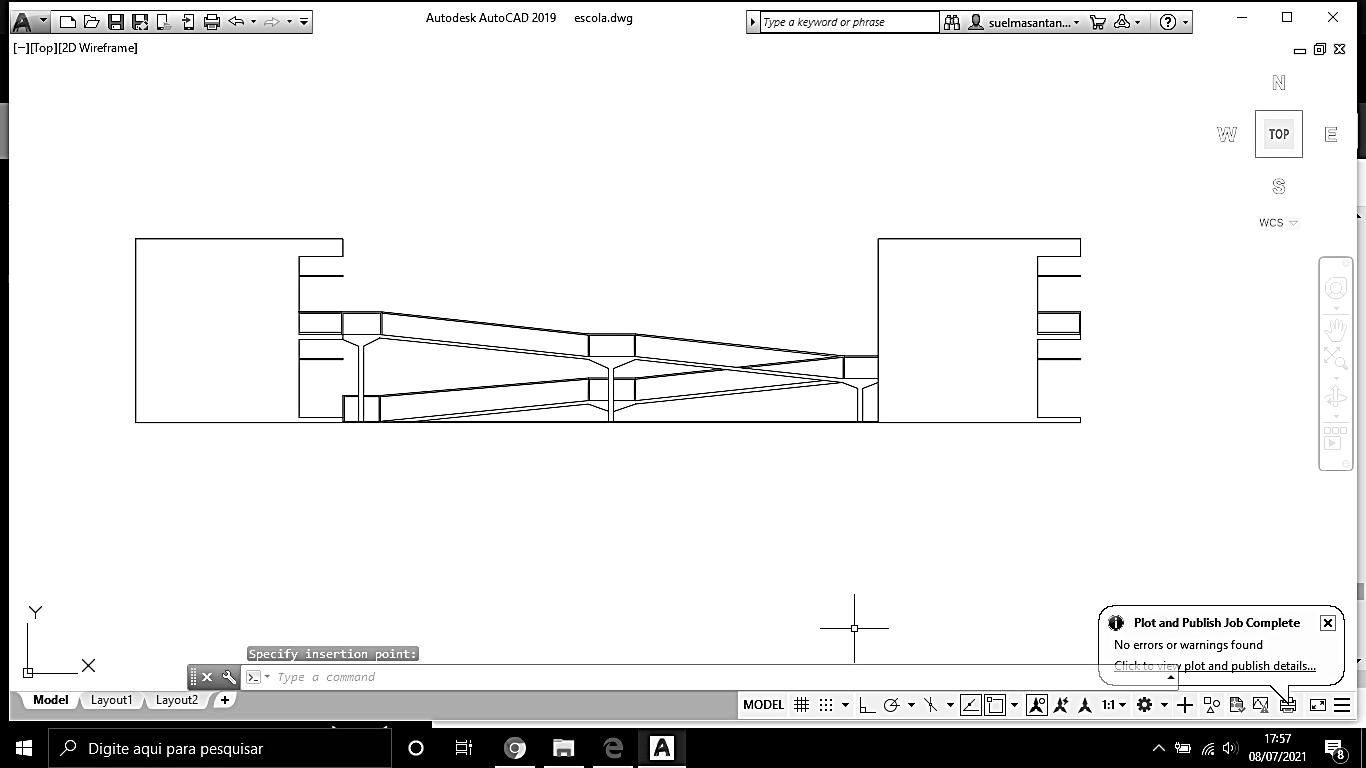

ESCOLA

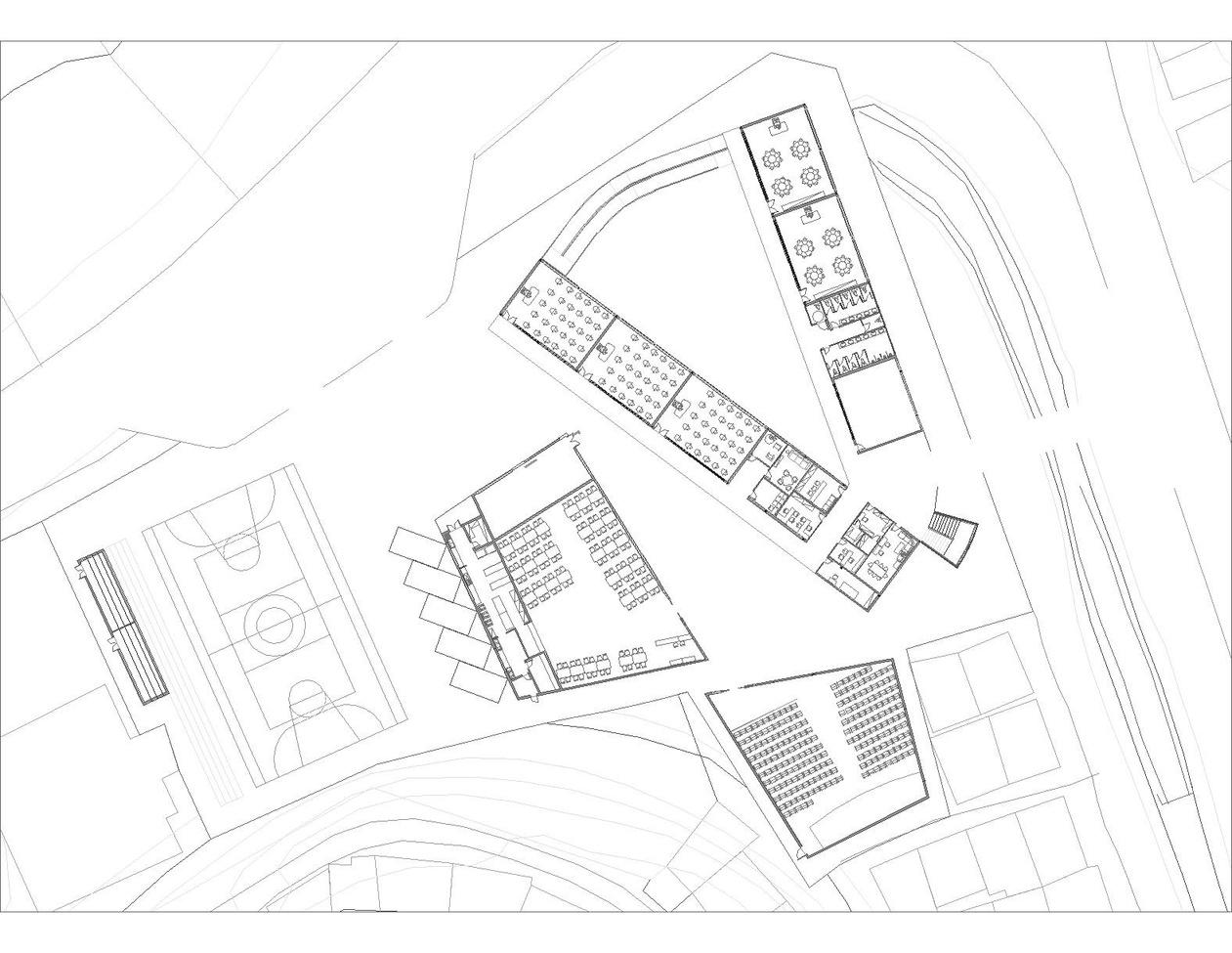

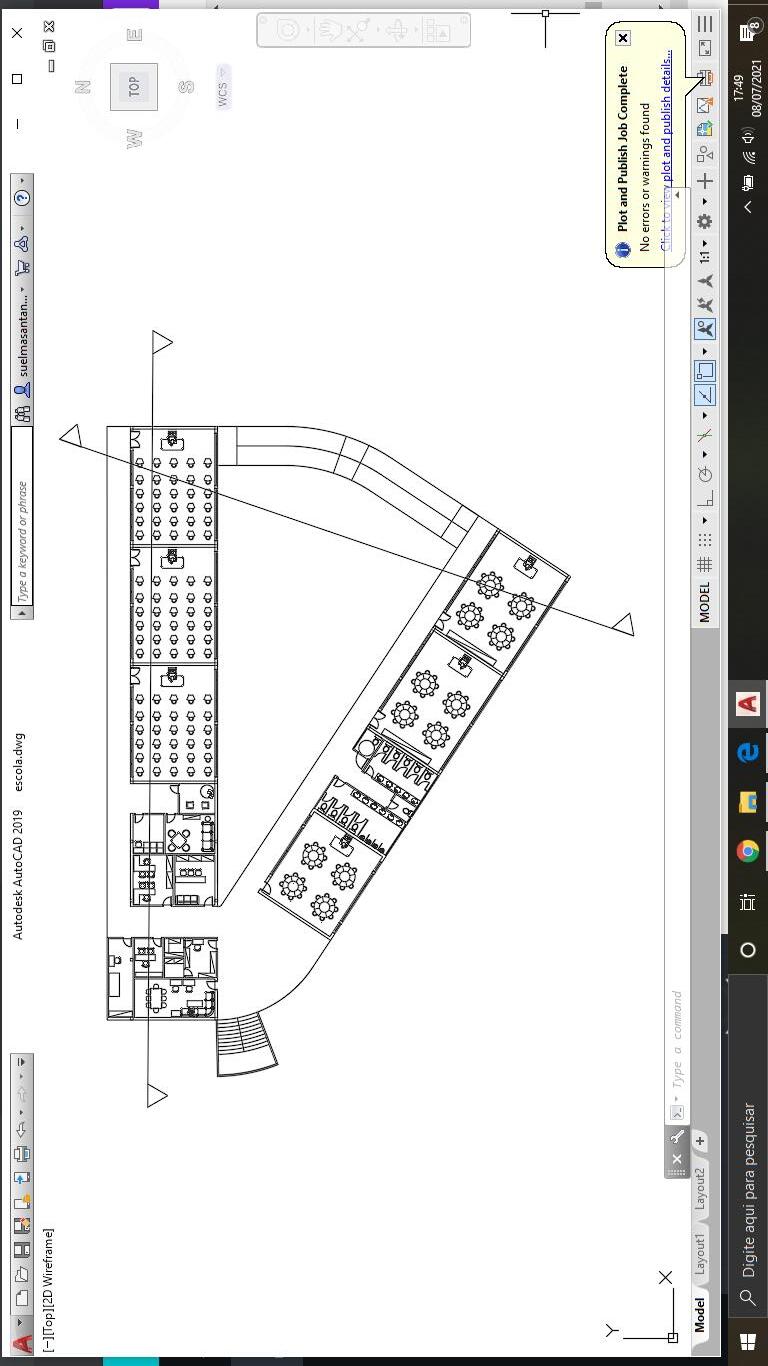

PLANTA BAIXA TÉRREO

PLANTA BAIXA 1ºANDAR

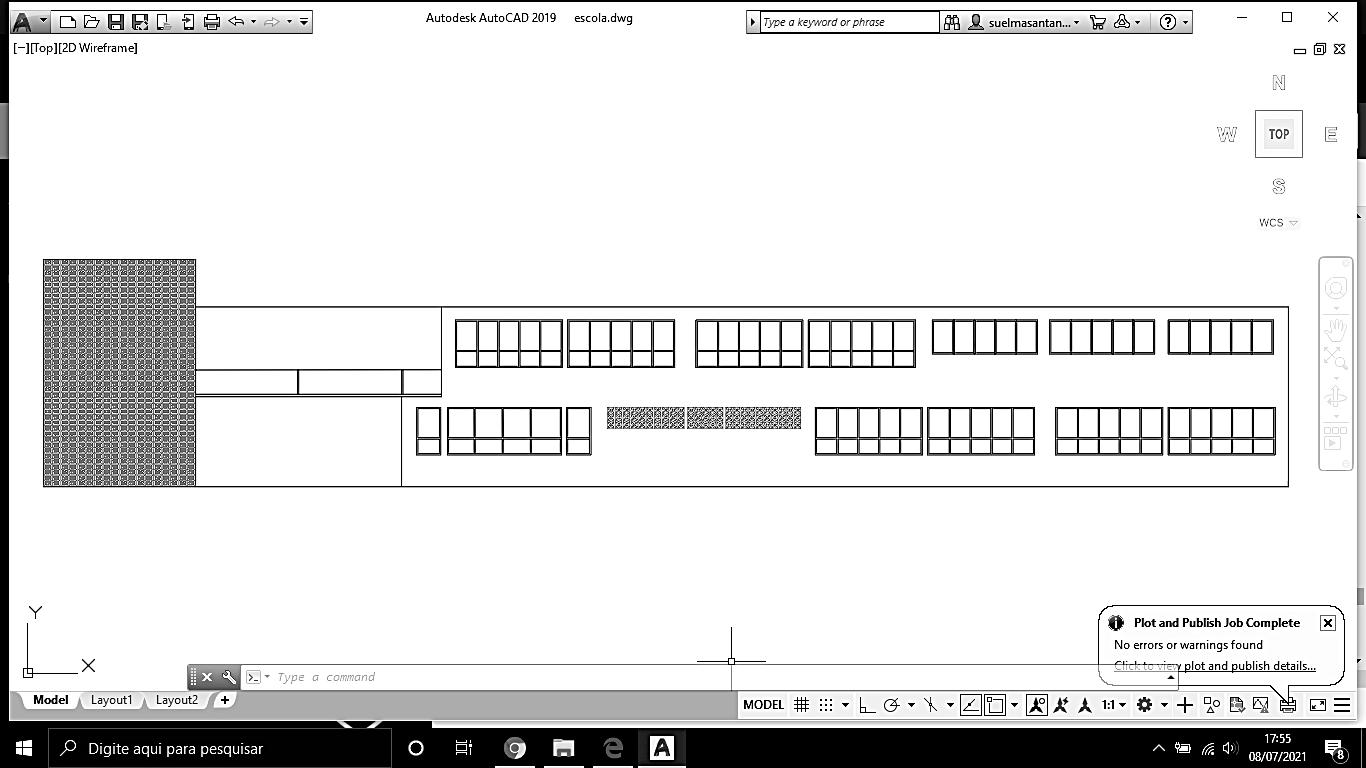

FACHADA LESTE

FACHADA NOROESTE

14 P O R T F Ó L I O A C A D Ê M I C O

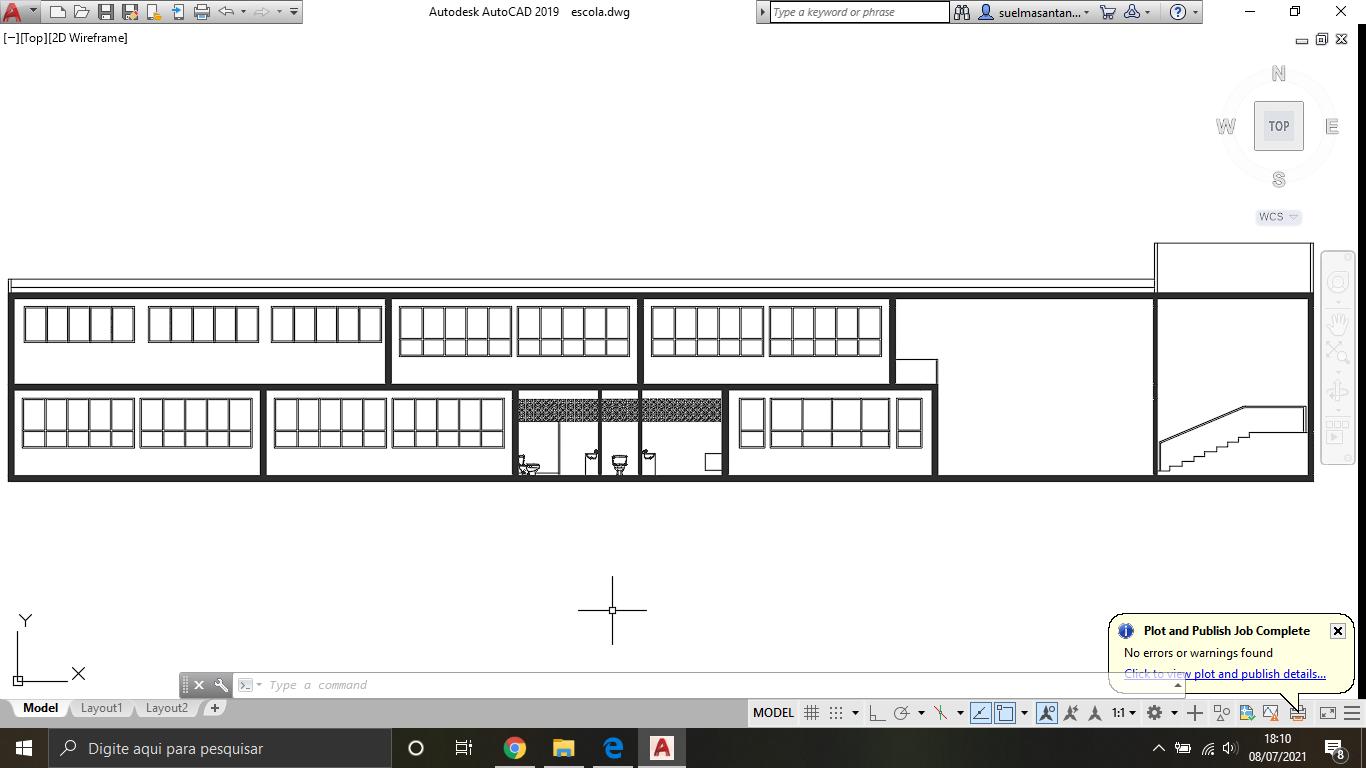

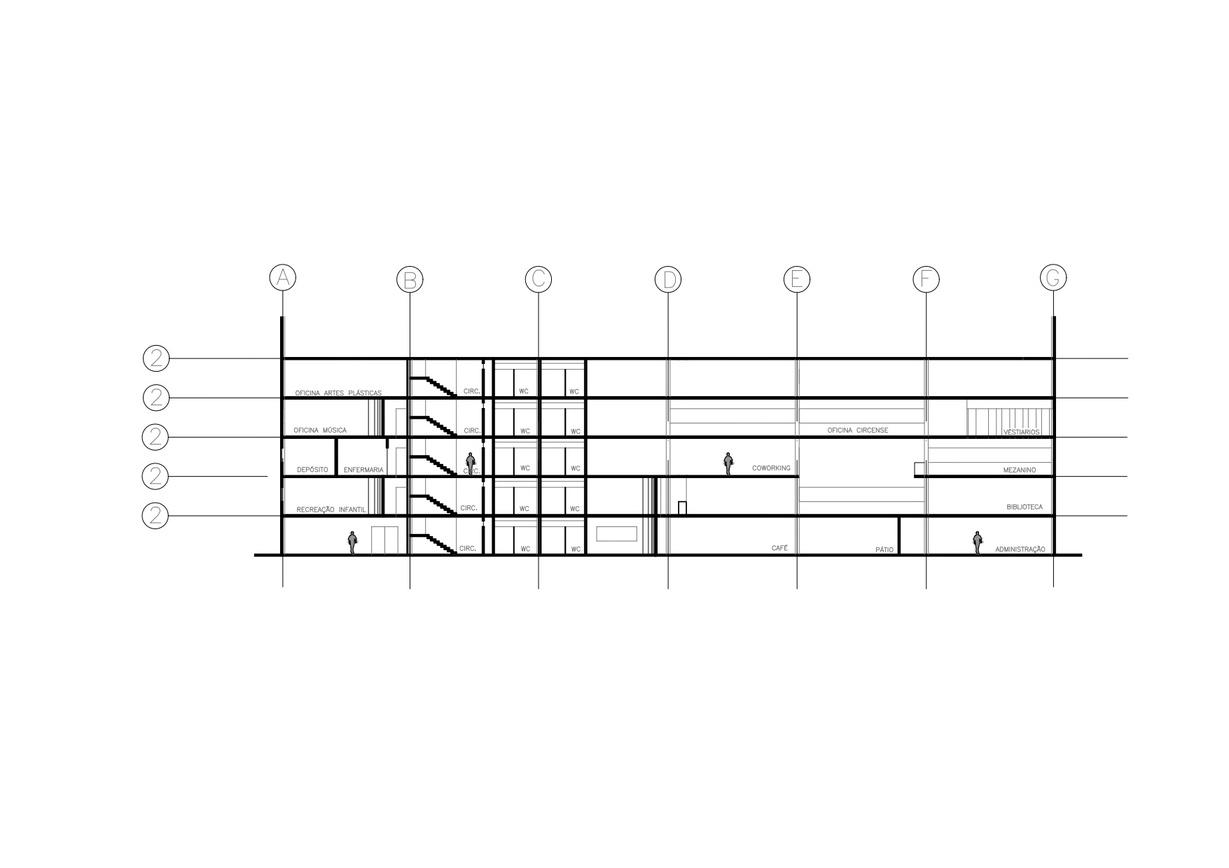

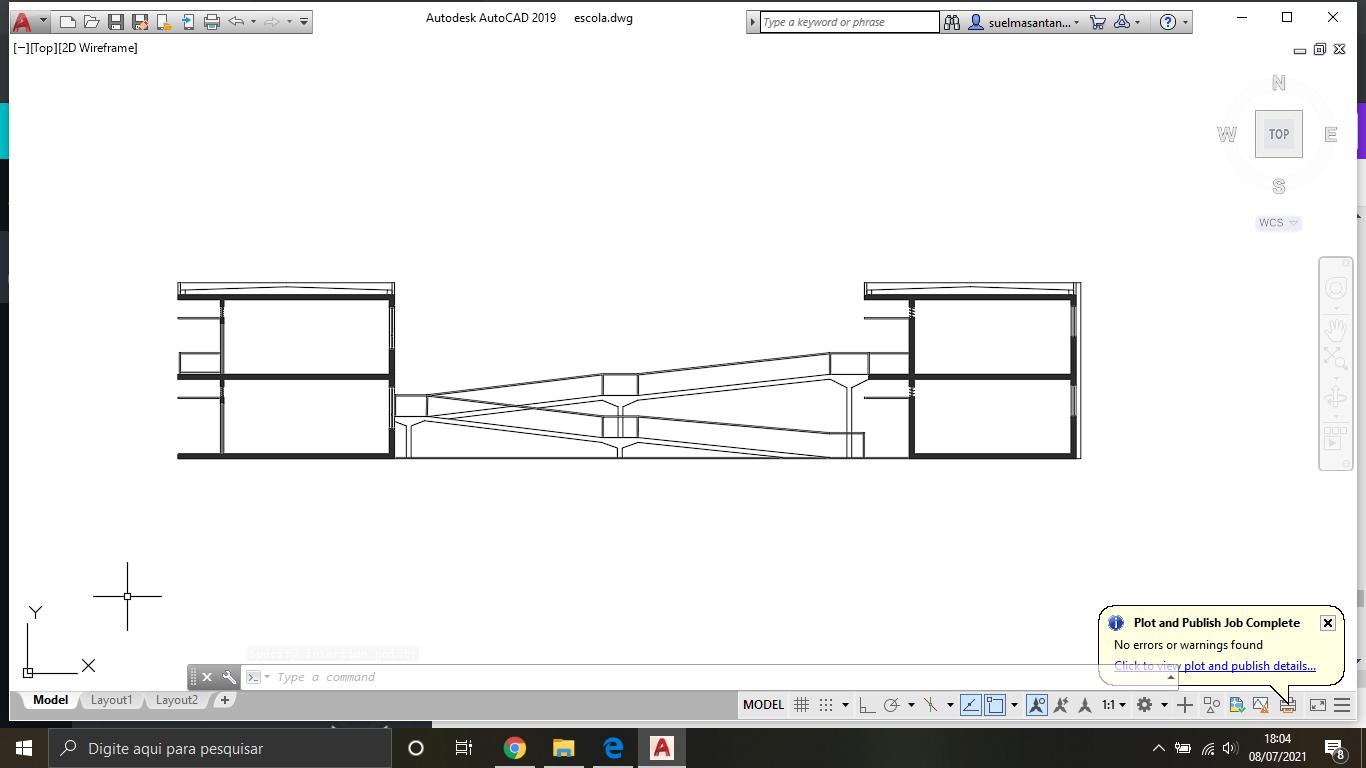

CORTE LONGITUDINAL

CORTE TRANSVERSAL

15 P O R T F Ó L I O A C A D Ê M I C O

Atelier III 2019

DOSCENTES: MARCIO CAMPOS

ANY BRITO

P O R T F Ó L I O A C A D Ê M I C O

05

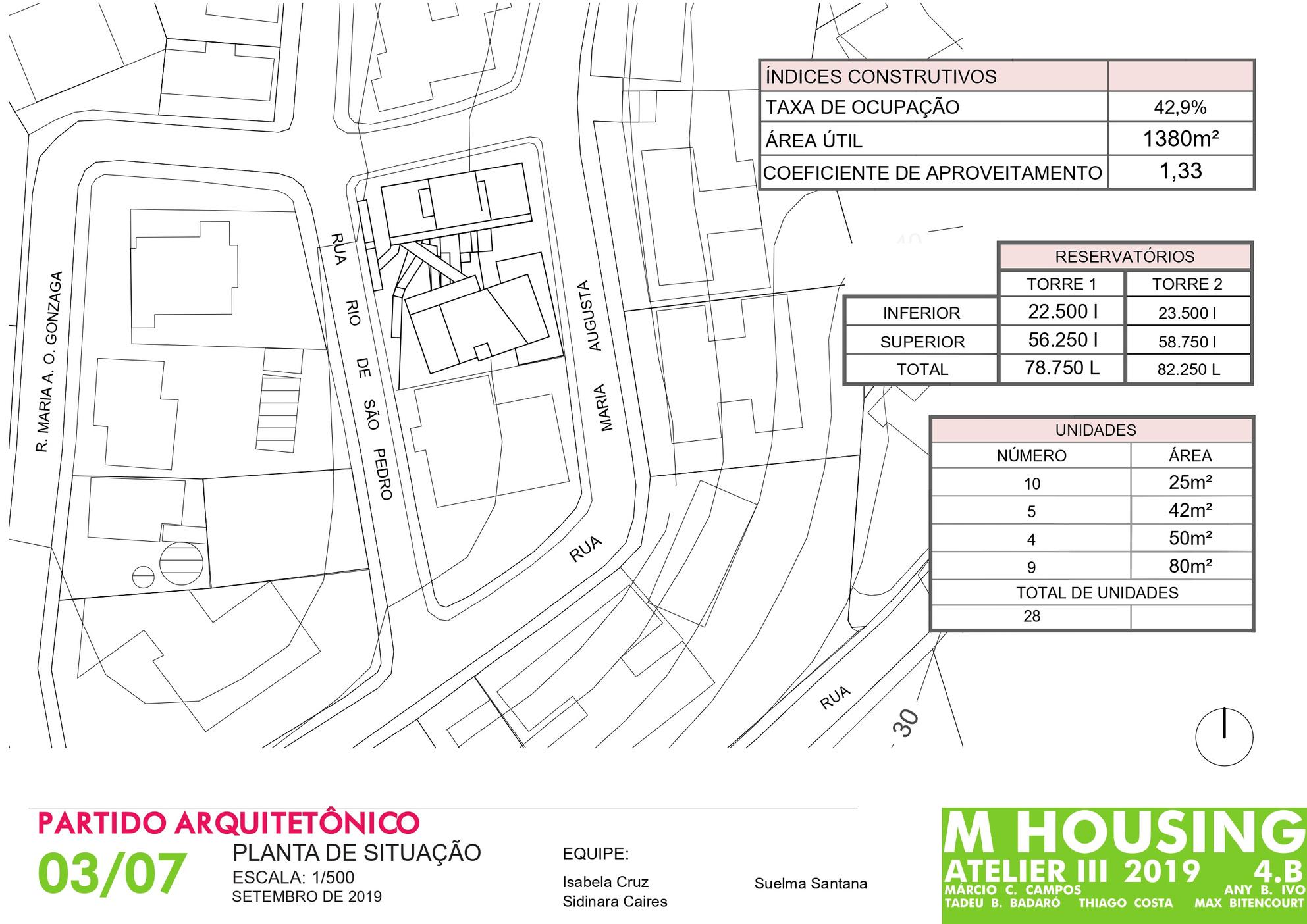

EDIFÍCIL ATIPOLOGICO

Projeto em Equipe

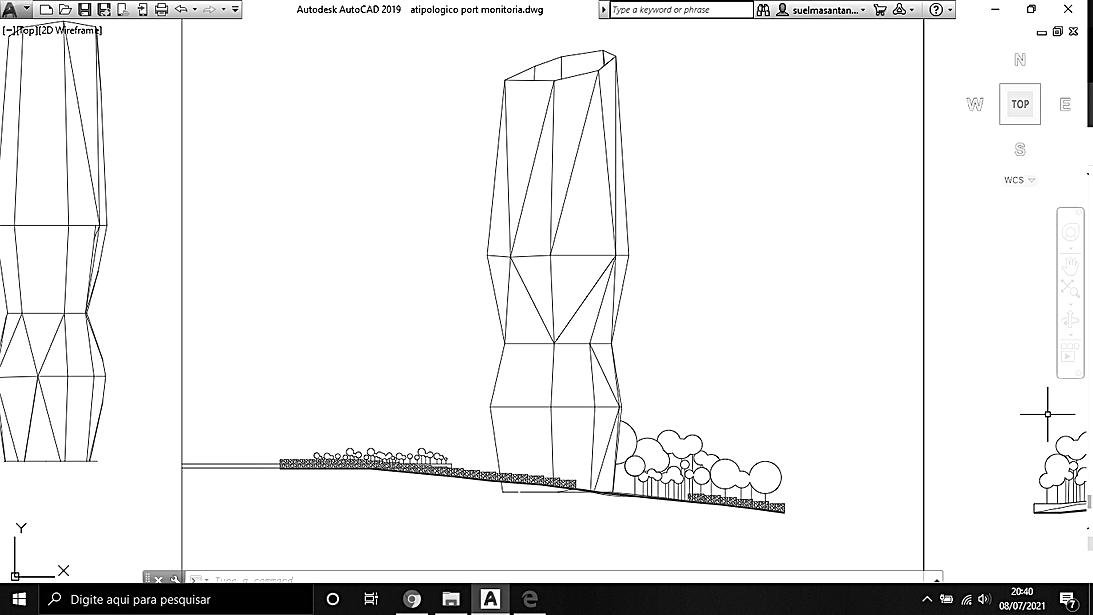

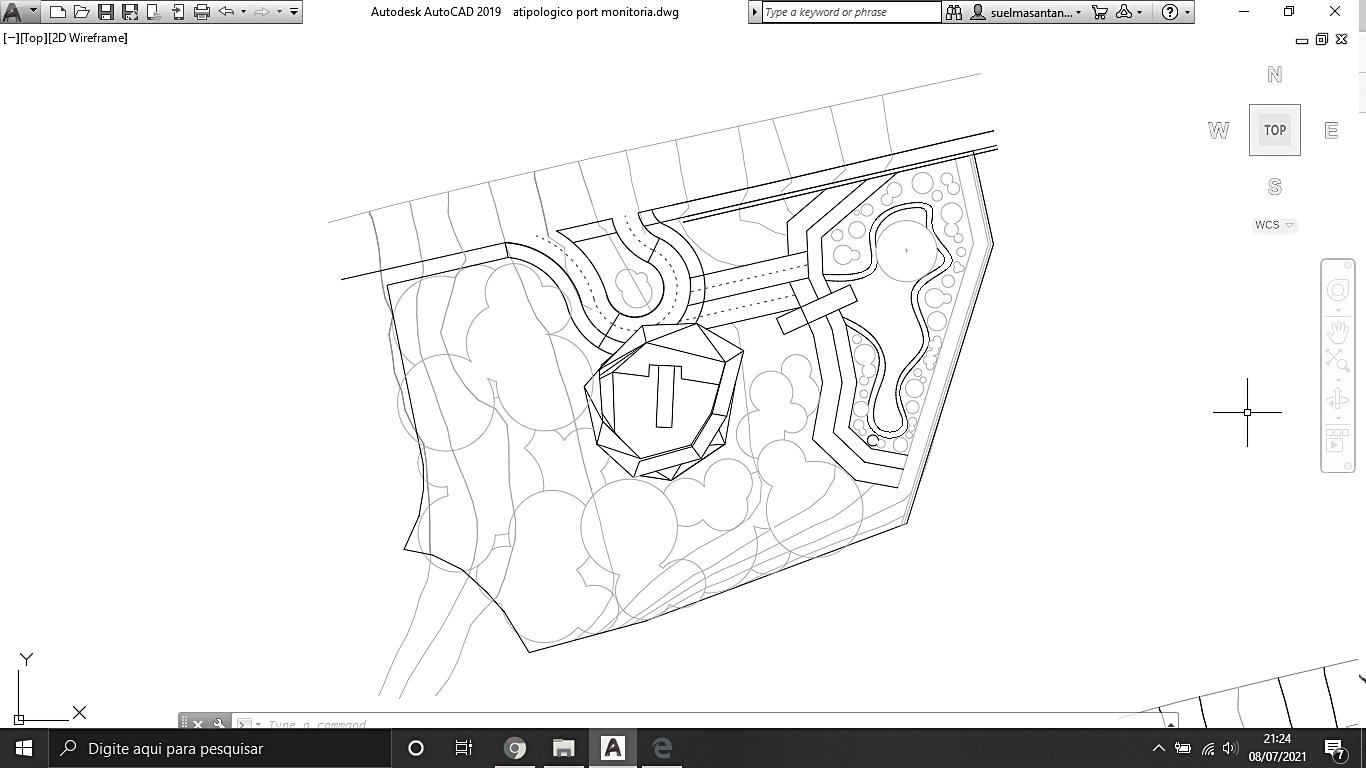

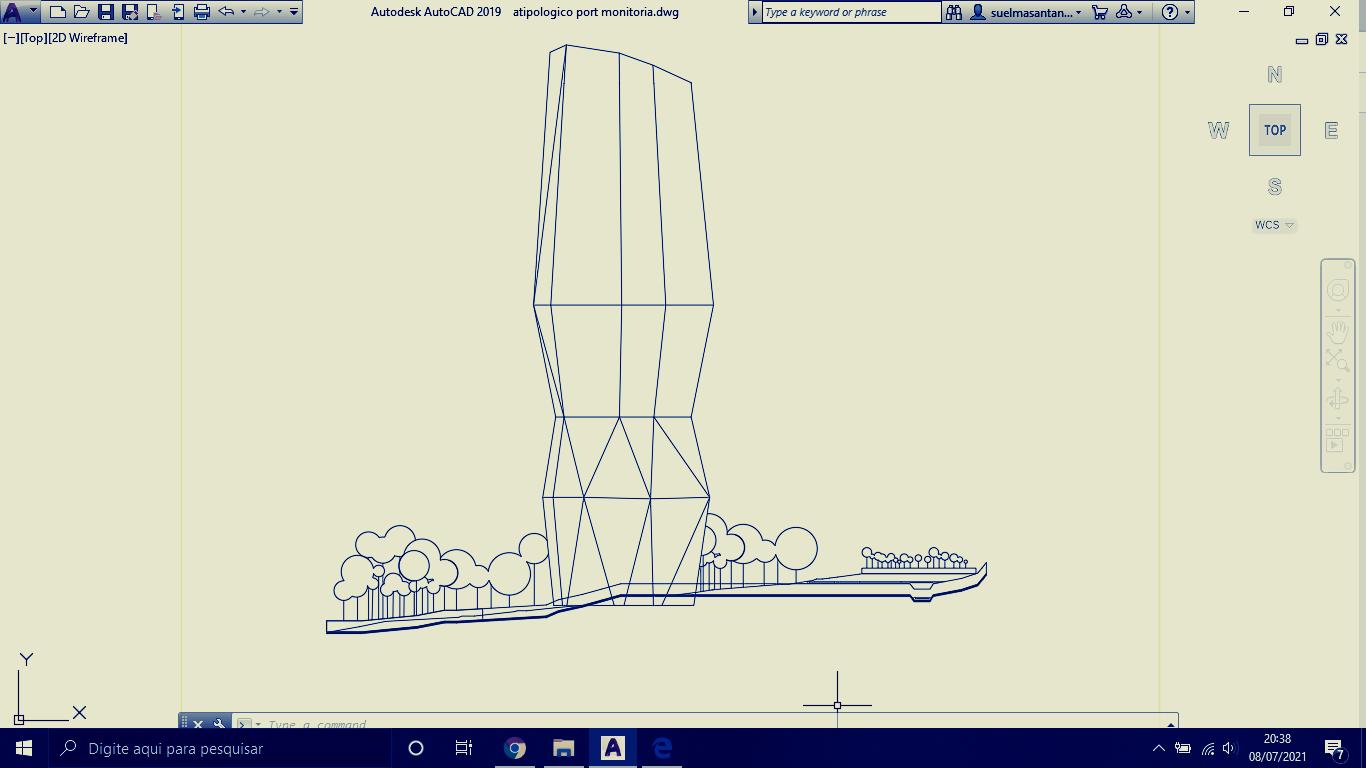

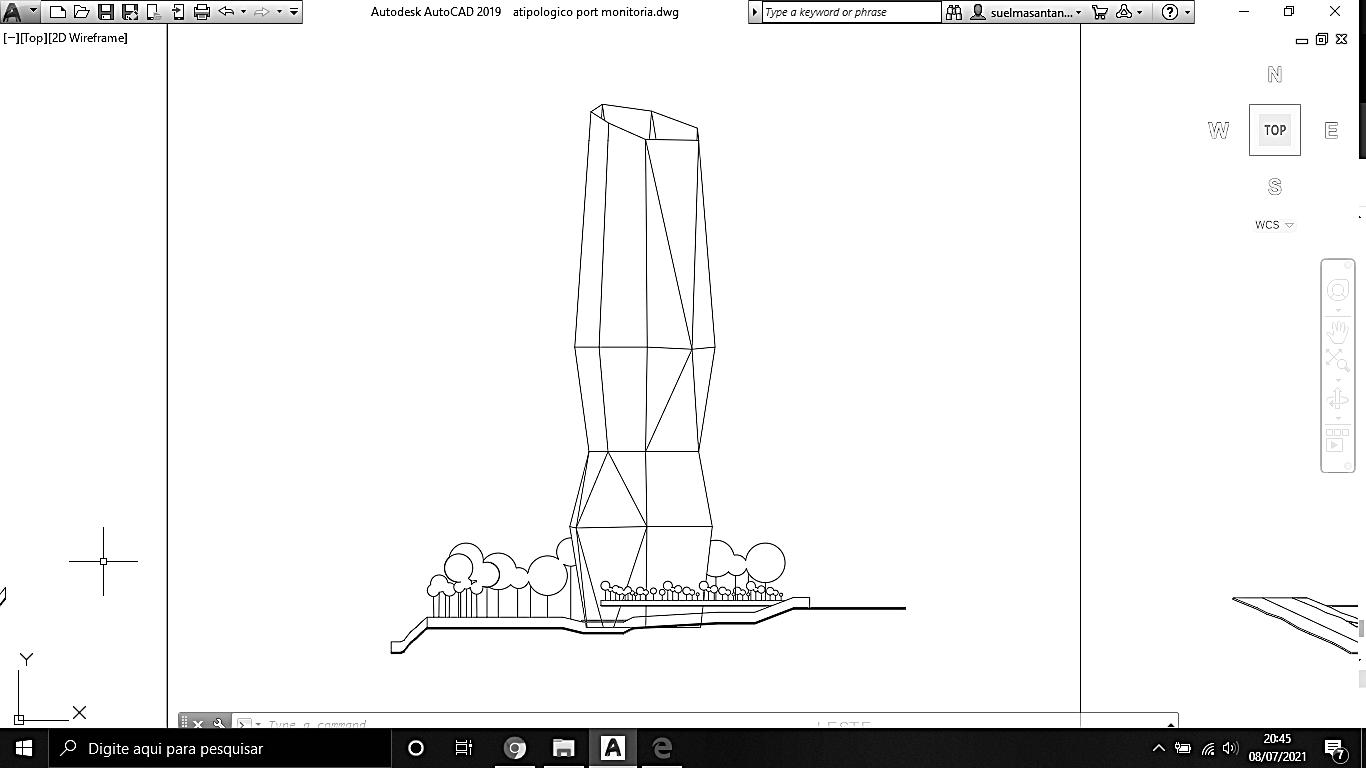

O edifício tem a fachada em pele de vidro constituída por triângulos e retângulos e planta baixa em forma de um hexágono distorcido, um estilo arquitetônico que busca fugir da tipologia clássica de edifícios residenciais em Salvador, que é predominantemente de edifícios com plantas em forma de T ou H. Dessa forma, foram projetados diversos tipos de plantas de apartamento, propiciando aos futuros moradores a possibilidade de escolher um apartamento que melhor atenda as suas necessidades e de sua família.

P O R T F Ó L I O A C A D Ê M I C O 17

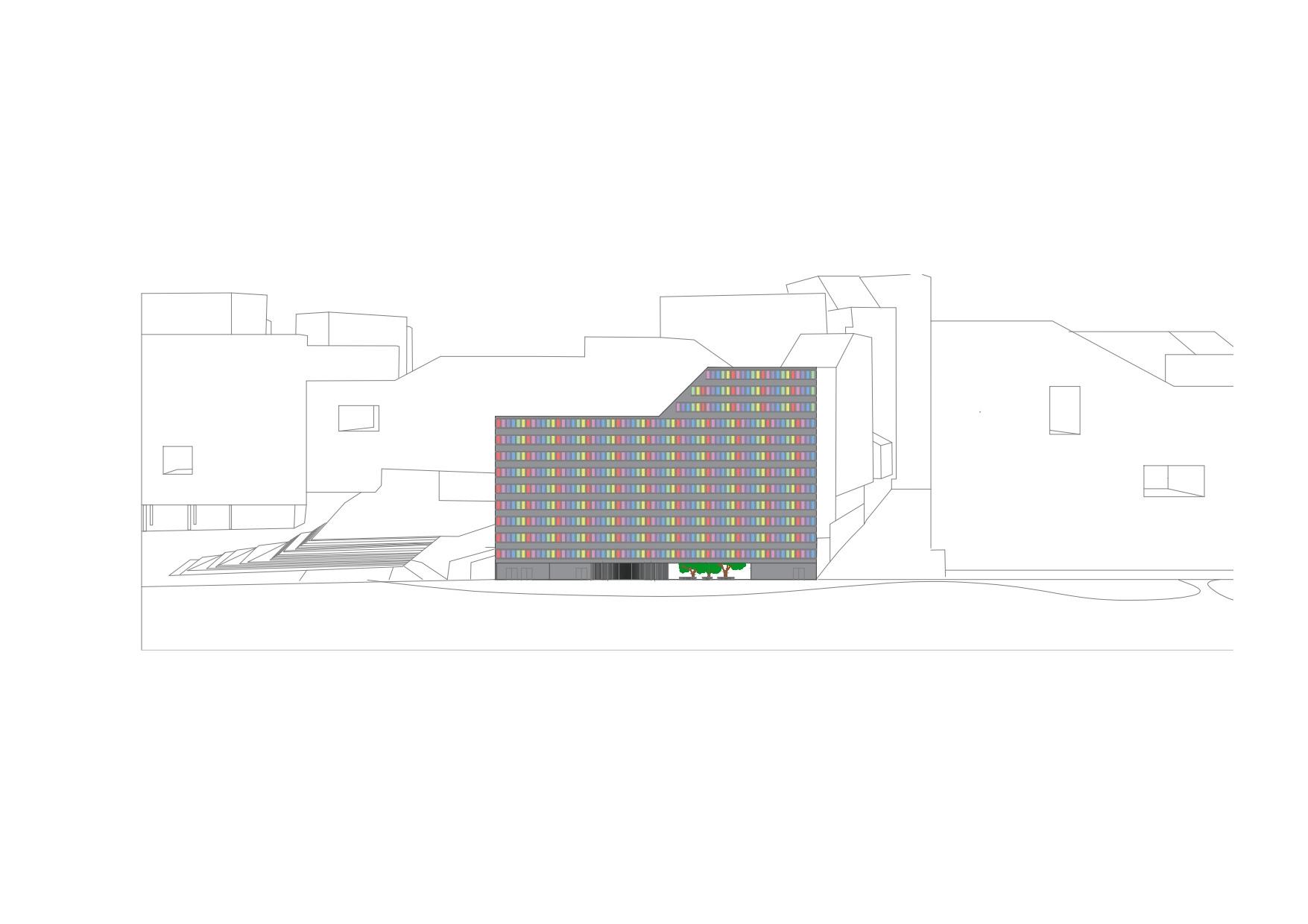

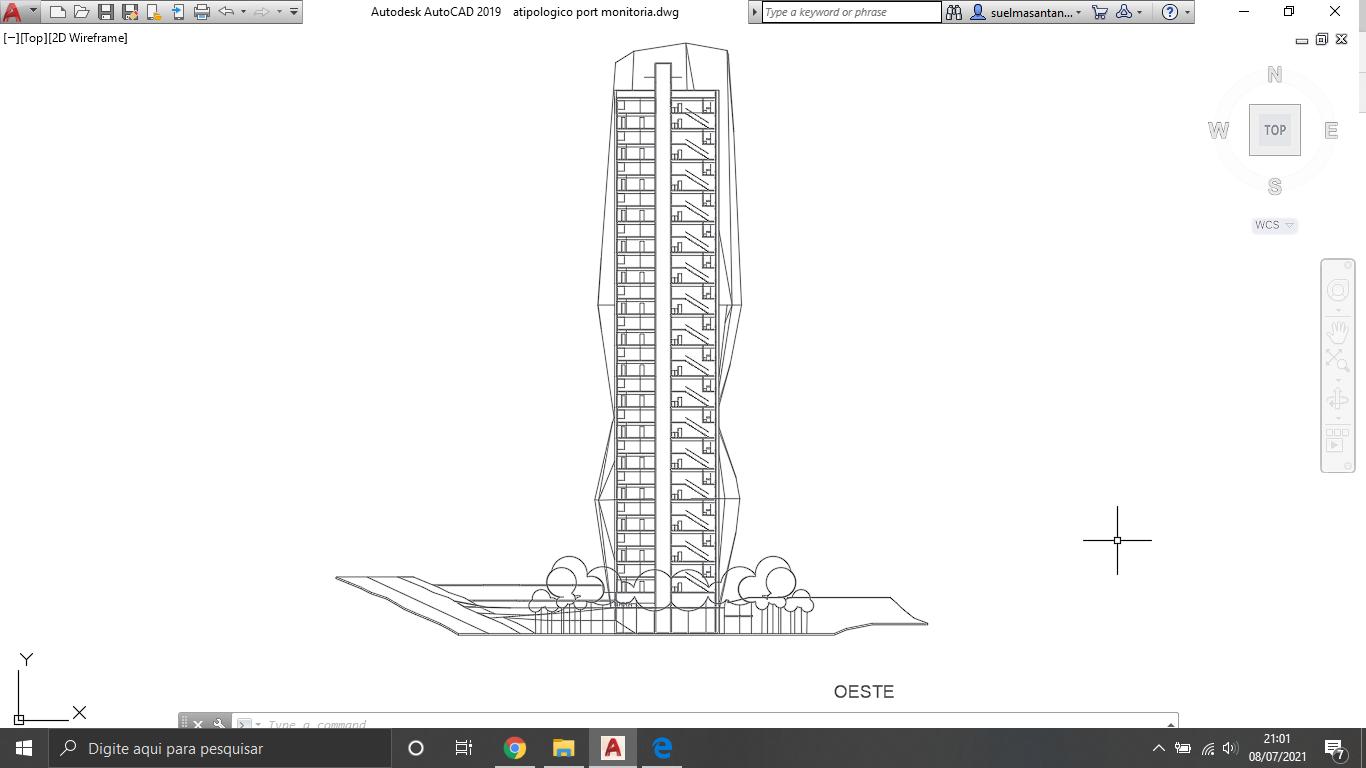

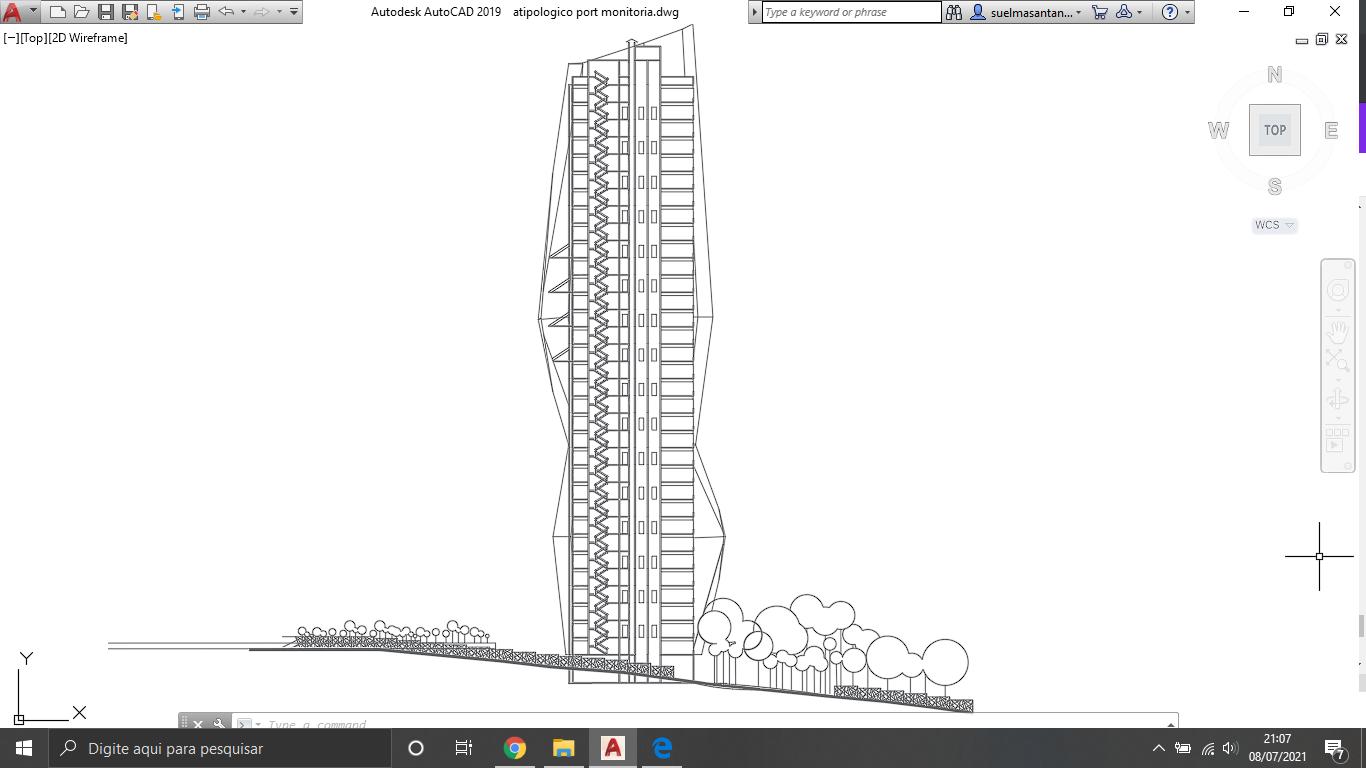

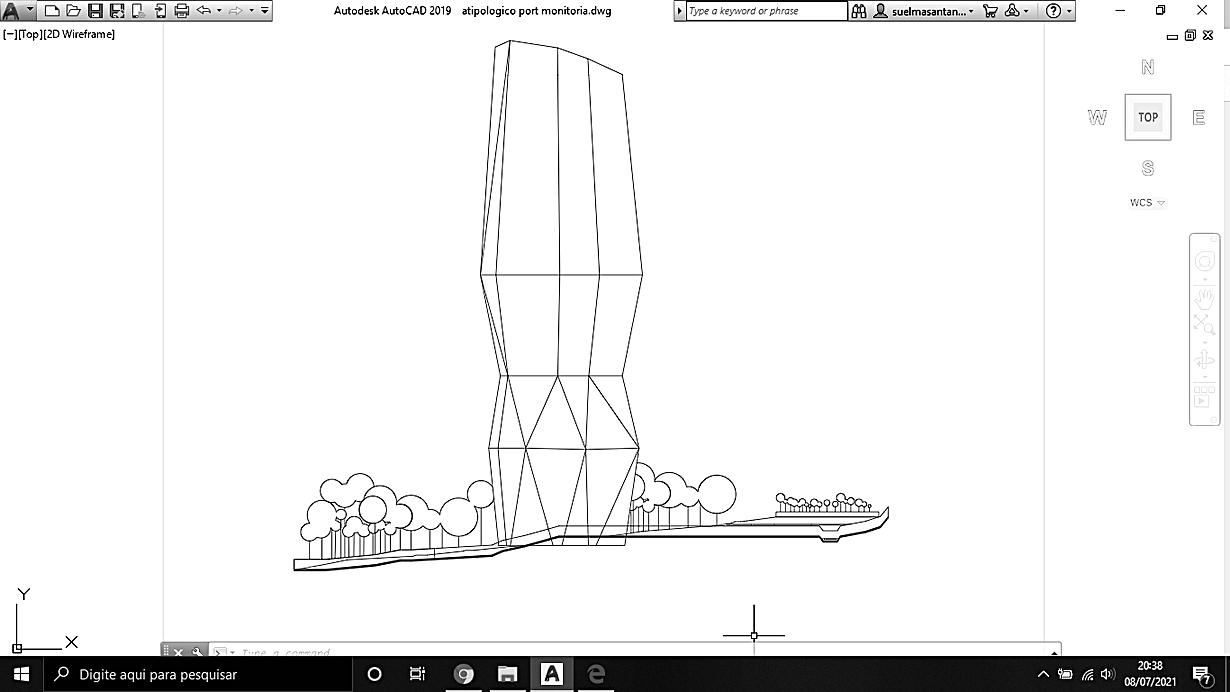

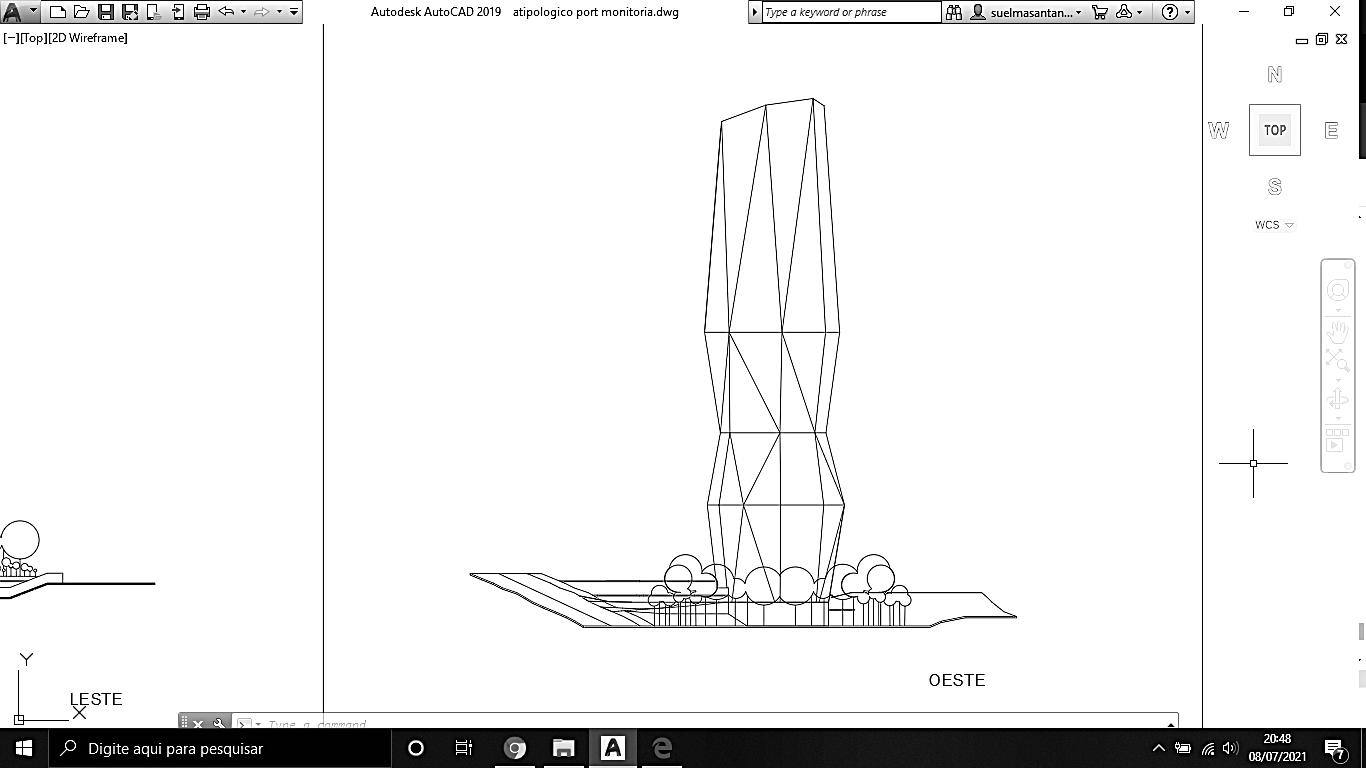

FACHADA LESTE FACHADA OESTE

18

CORTES

19 P O R T F Ó L I O A C A D Ê M I C O

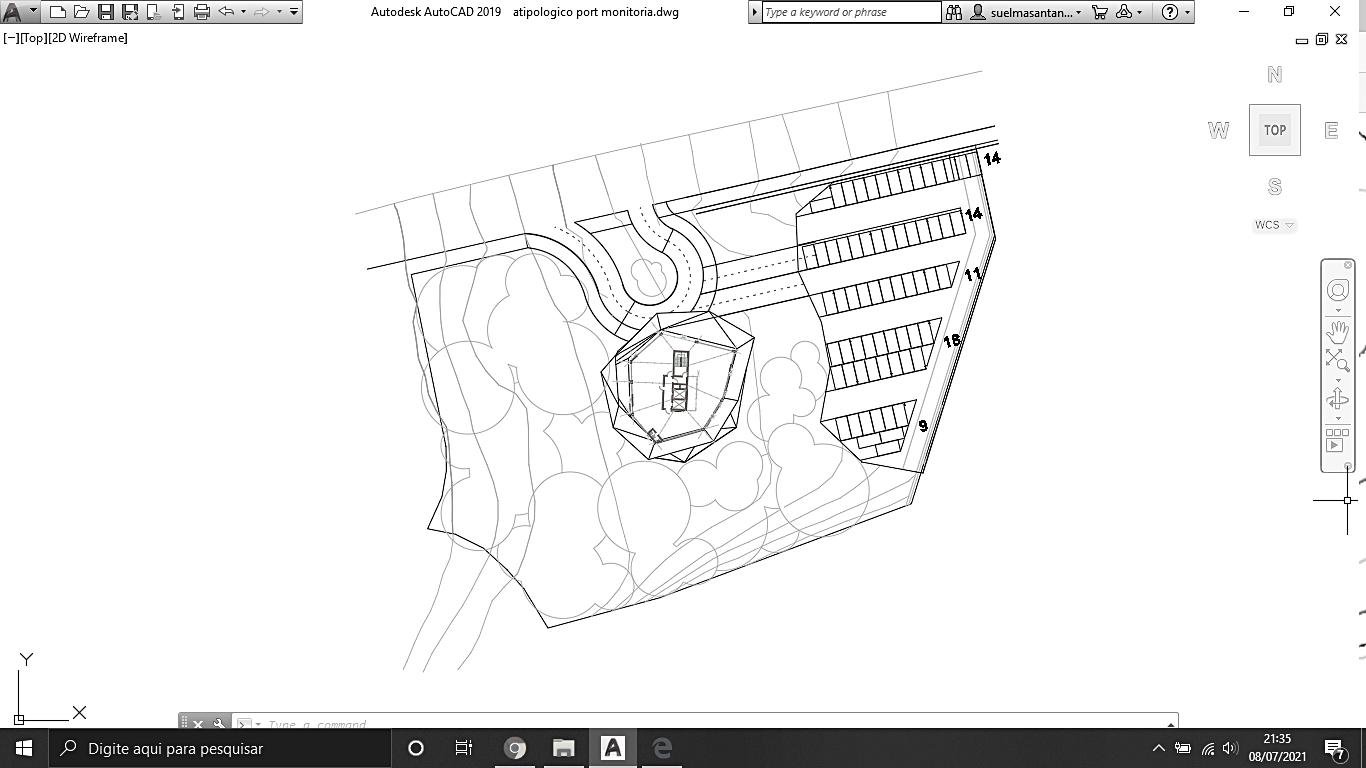

GARAGEM

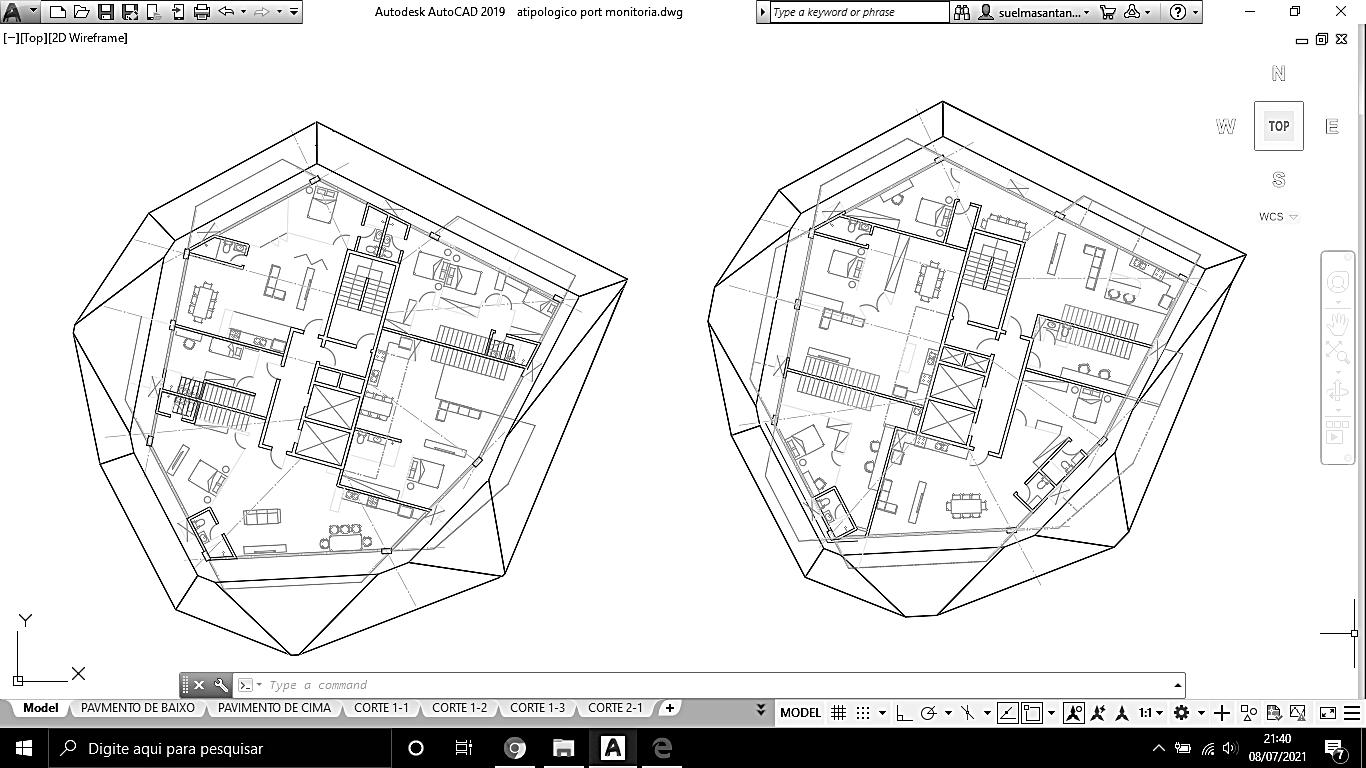

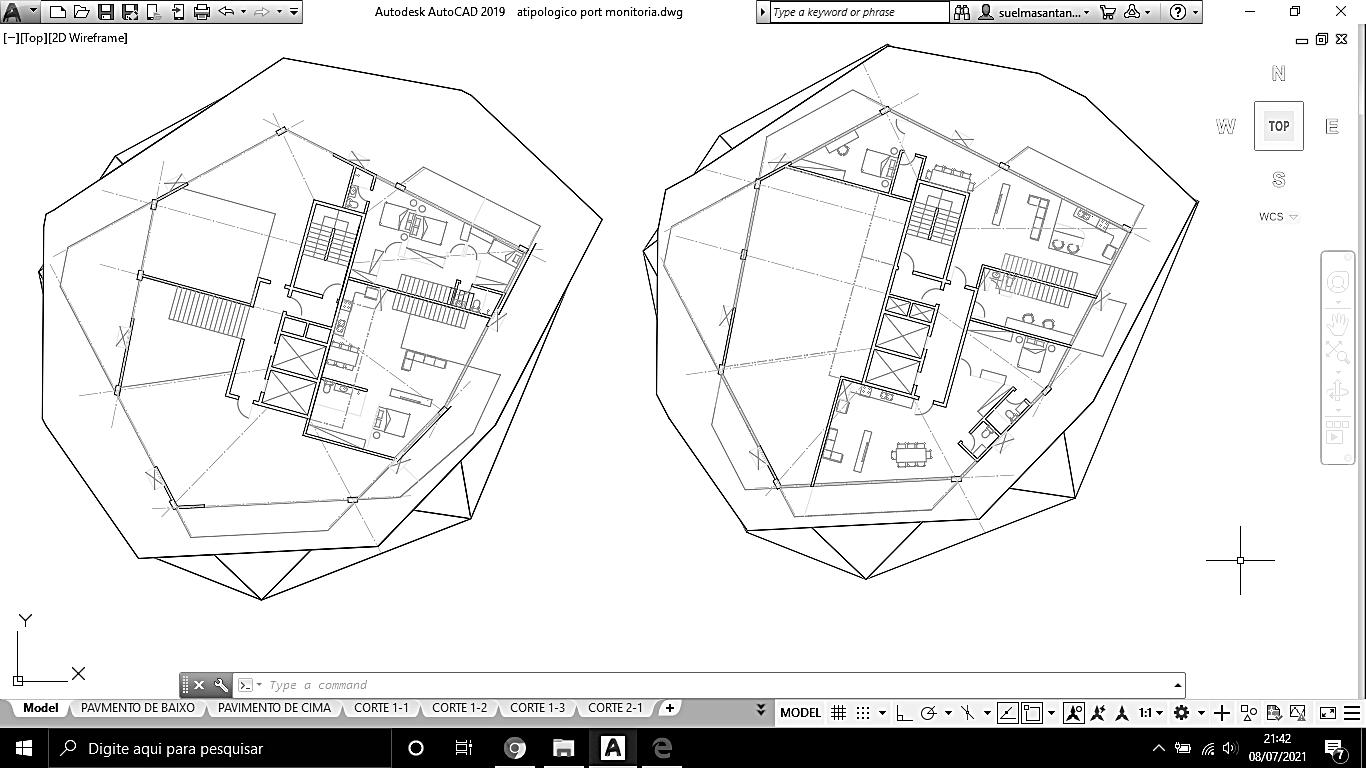

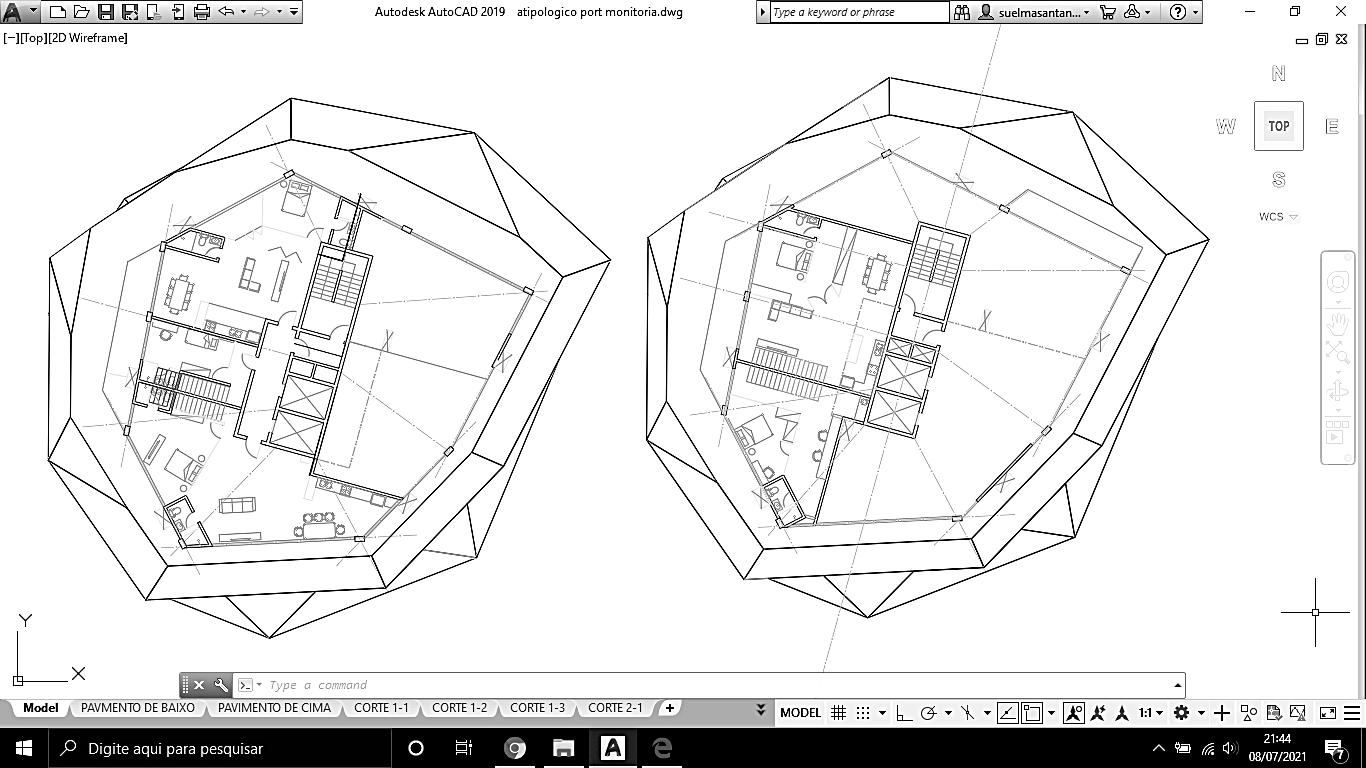

PAVIMENTOS TIPO

21 P O R T F Ó L I O A C A D Ê M I C O

22 P O R T F Ó L I O A C A D Ê M I C O

Projeto Autoral

O projeto se dá a partir de uma forma arquitetônica já concebida, mas com a liberdade de criar espaços internos que satisfaçam os usos previstos, que vão de salas de aula de música, dança, circo, a consultórios odontológico, enfermaria, fisioterapia etc. O edifício tem como objetivo proporcionar a melhoria da qualidade de vida de pessoas de baixa renda, atendendo e beneficiando os cidadãos com programas de cultura, educação, saúde e lazer e assistência jurídica.

23 P O R T F Ó L I O A C A D Ê M I C O

CATALISADOR SOCIAL

24 P O R T F Ó L I O A C A D Ê M I C O

PLANTA

ANDAR

PLANTA BAIXA TÉRREO

BAIXA 1º

25 P O R T F Ó L I O A C A D Ê M I C O

PLANTA

PLANTA BAIXA 2º AND

BAIXA 3º ANDAR

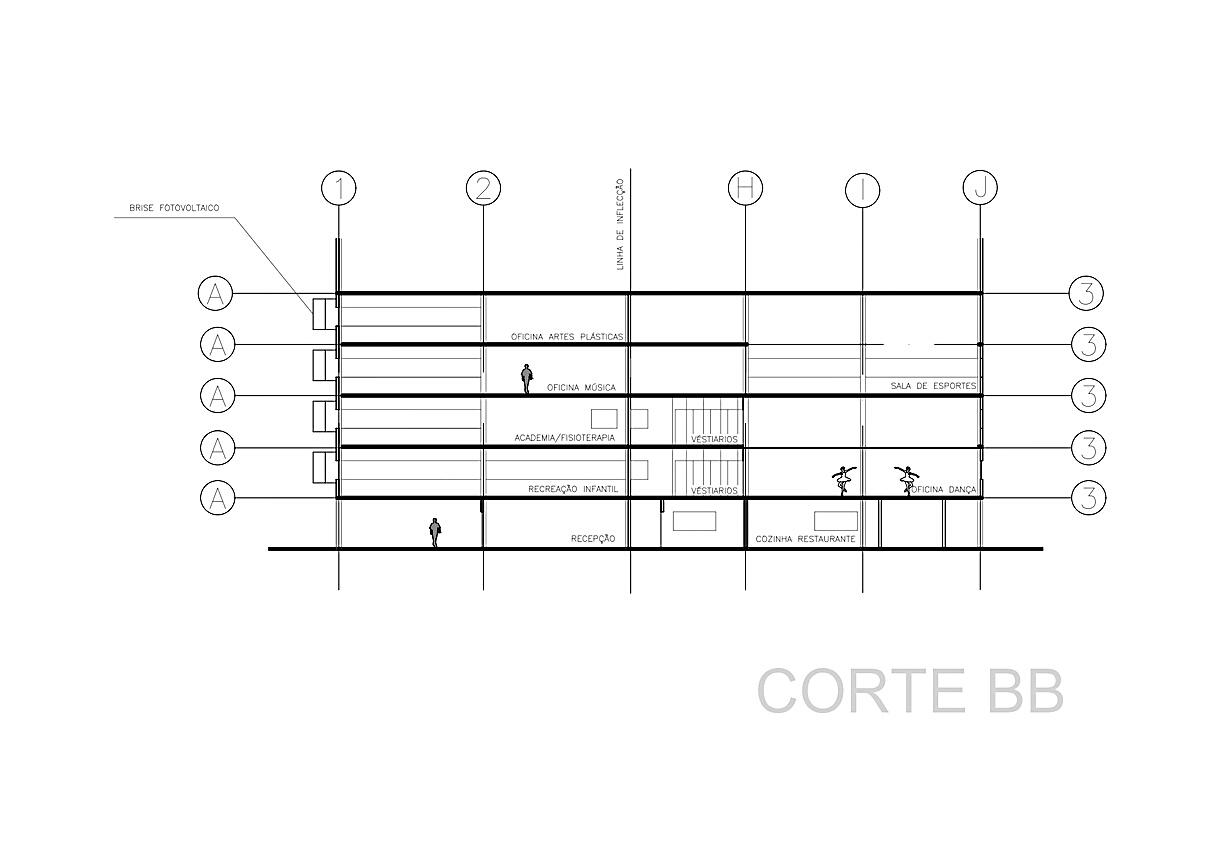

26 P O R T F Ó L I O A C A D Ê M I C O PLANTA BAIXA 4º ANDAR CORTE AA CORTE BB

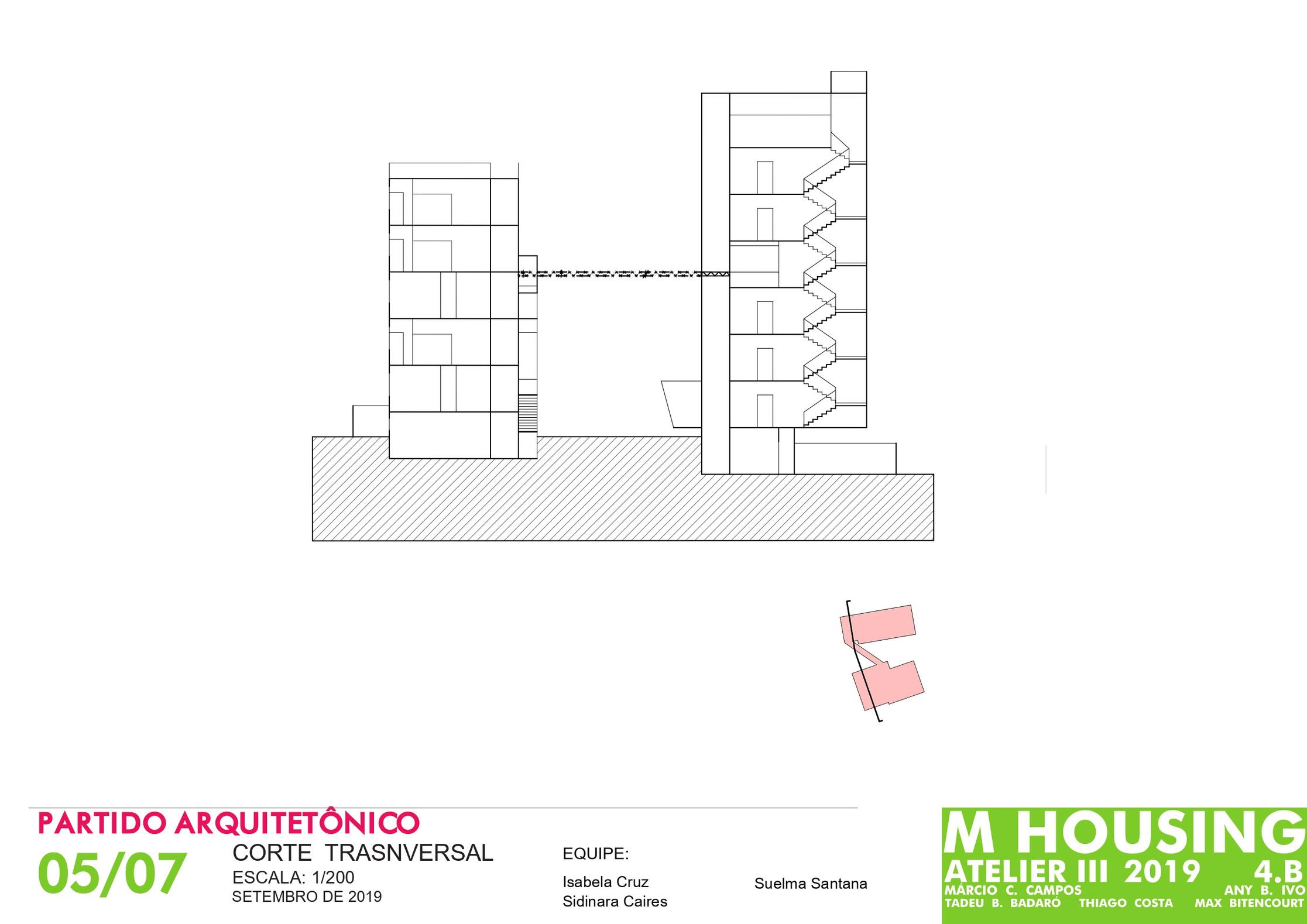

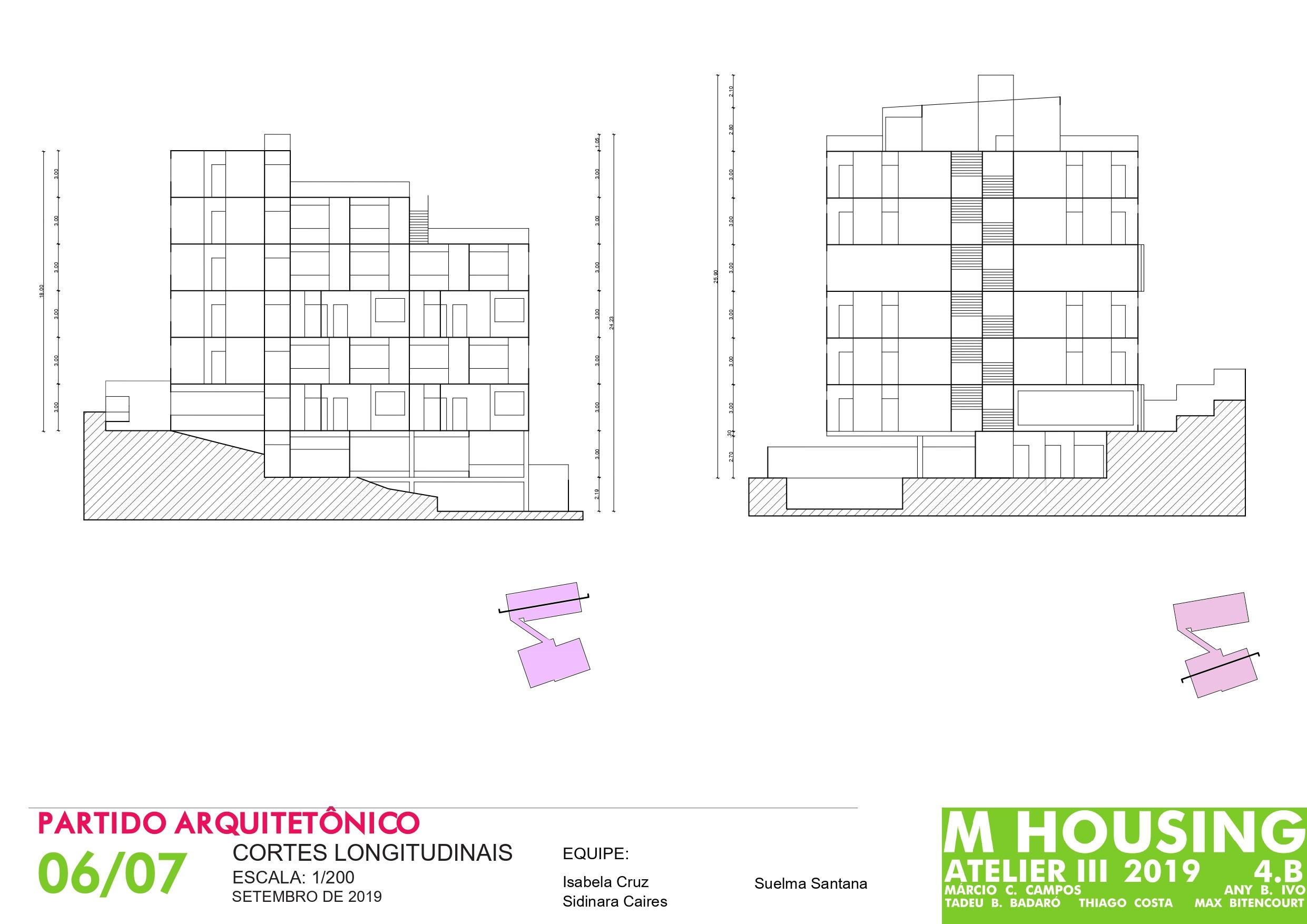

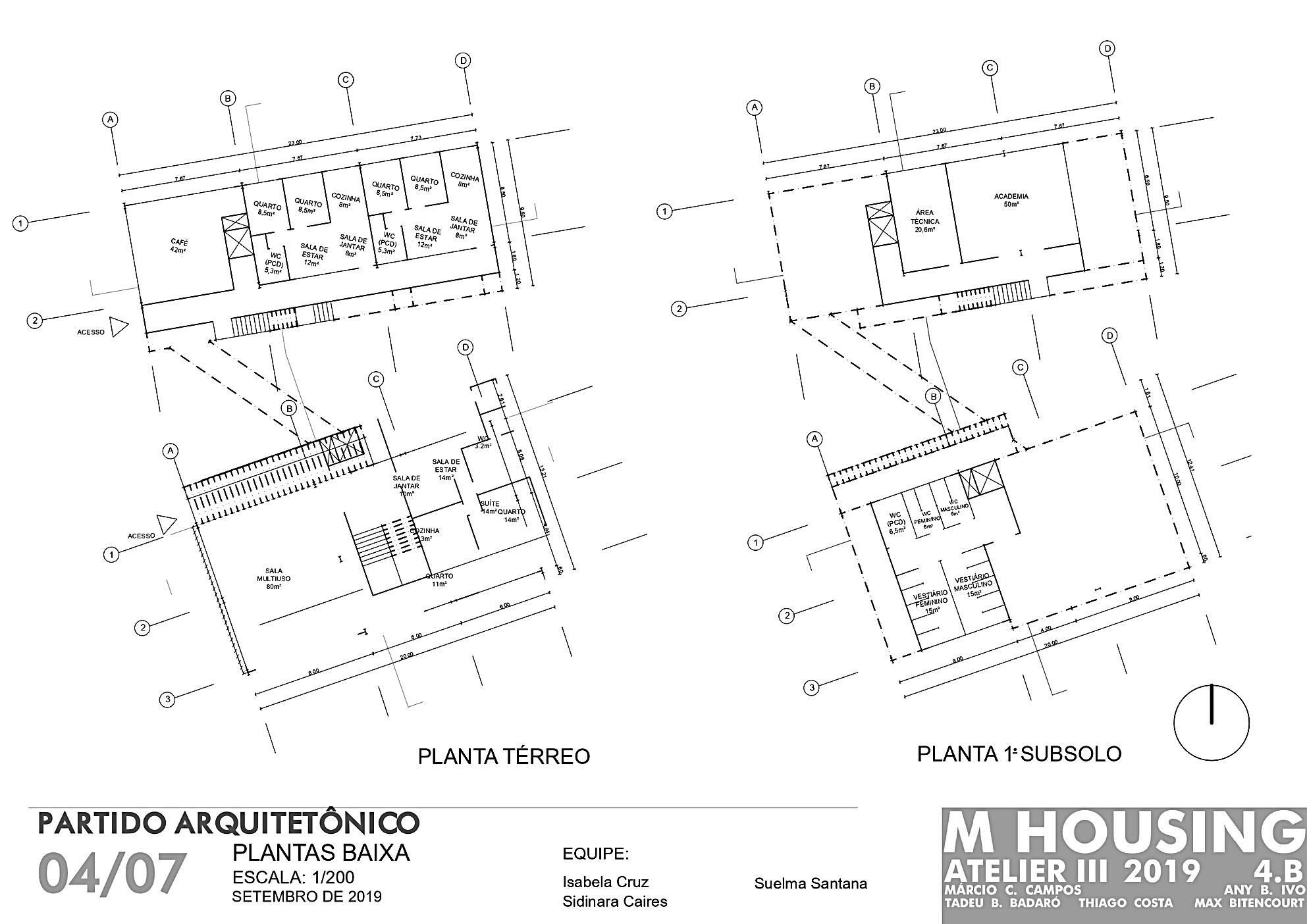

COHOUSING Projeto em Equipe

O Projeto foi desenvolvido com base num modelo de habitação colaborativa, onde os apartamentos são construídos de forma a fortalecer a proximidade. Possui cozinhas amplas, para possibilitar a união de todos no momento das refeições, lavanderia coletiva e espaços de lazer que incentivam o convívio entre as pessoas. Tudo isso sem deixa de lado a preservação da intimidade e a privacidade dos moradores, que podem usufruir seus de seus apartamento com total liberdade.

27 P O R T F Ó L I O A C A D Ê M I C O

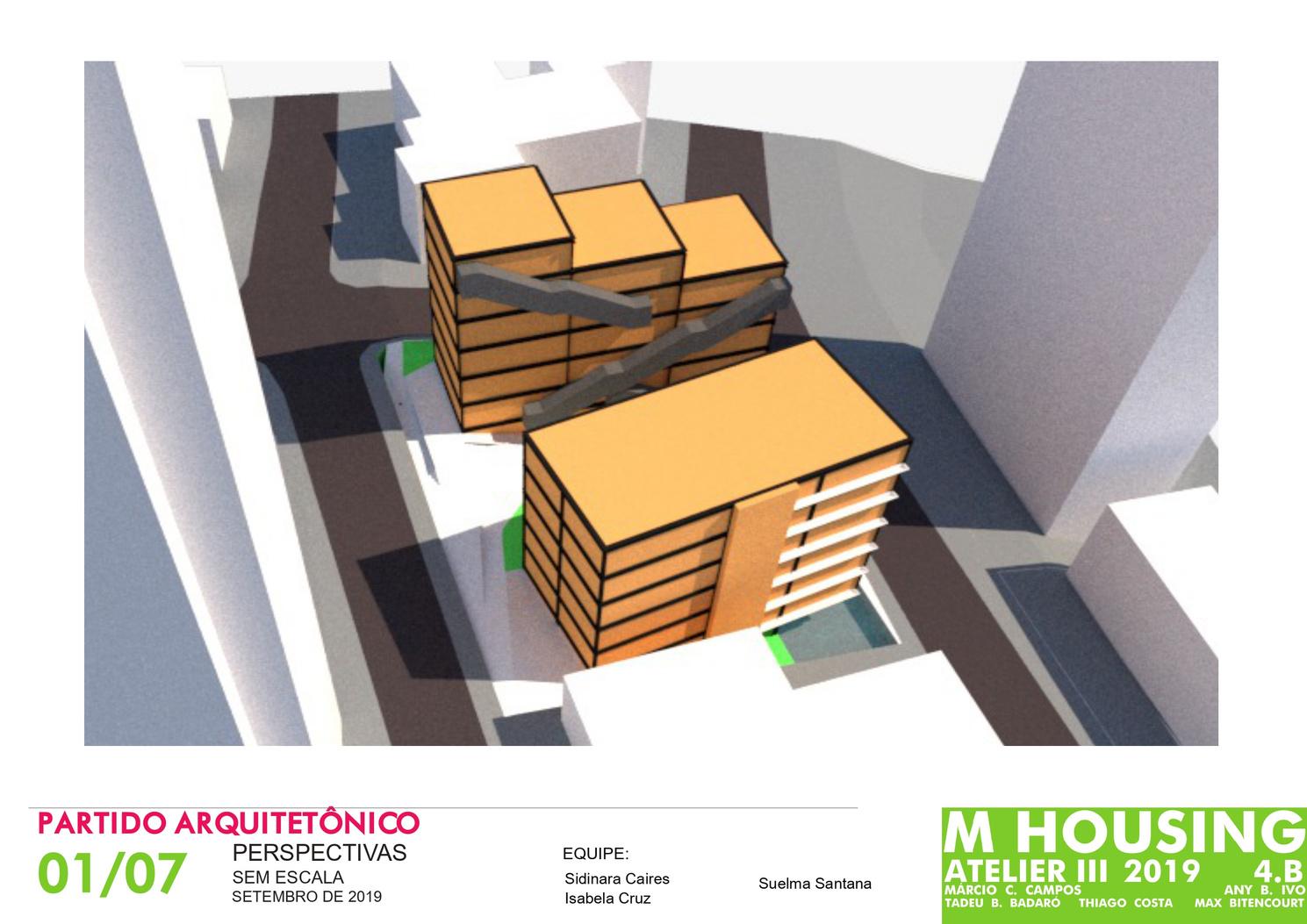

ESTUDO DA VOLUMETRIA

28 P O R T F Ó L I O A C A D Ê M I C O

29 P O R T F Ó L I O A C A D Ê M I C O

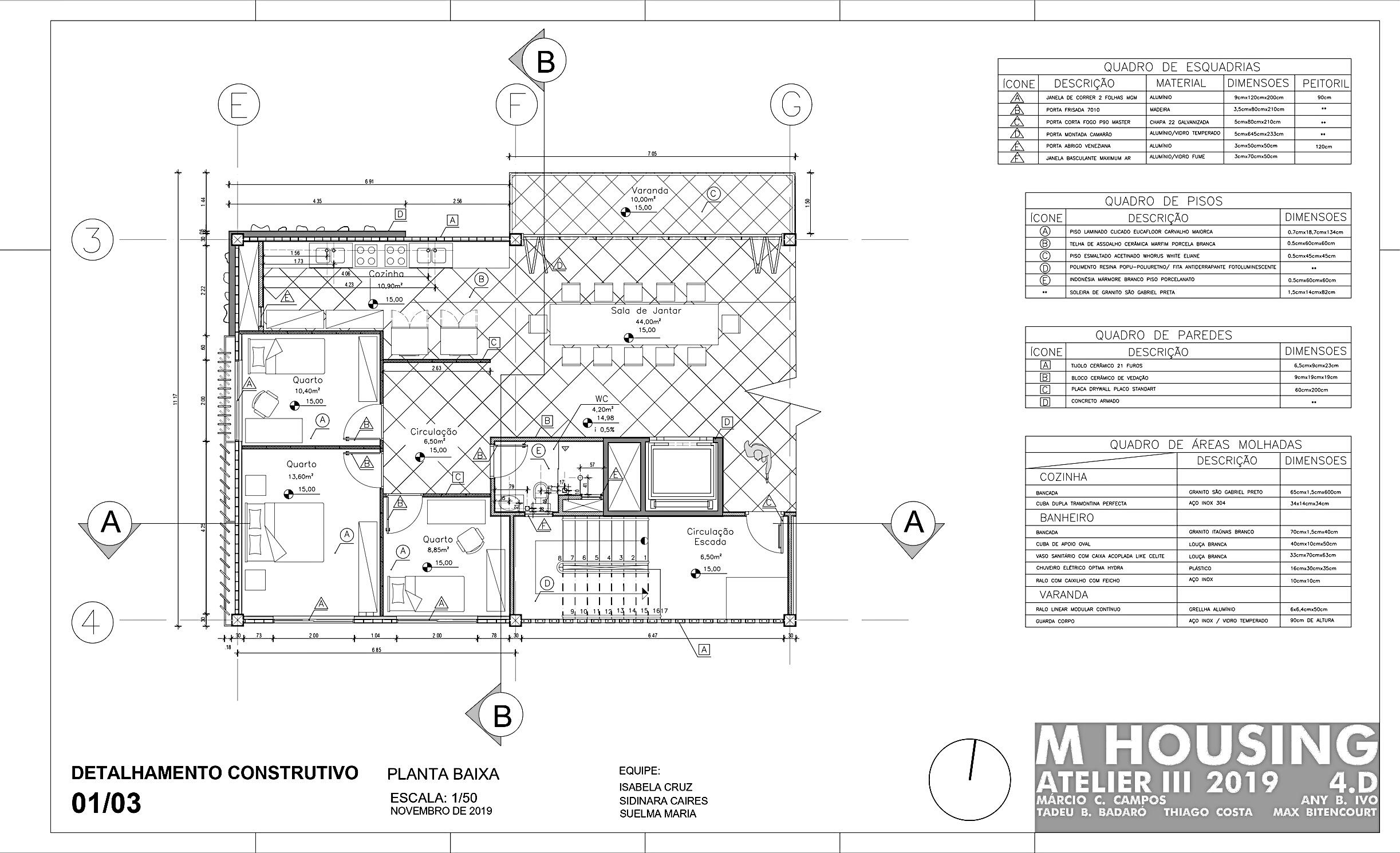

32 P O R T F Ó L I O A C A D Ê M I C O PLANTA BAIXA DETALHADA

33 P O R T F Ó L I O A C A D Ê M I C O CORTE DETALHADO

34 P O R T F Ó L I O A C A D Ê M I C O DETALHE FACHADA

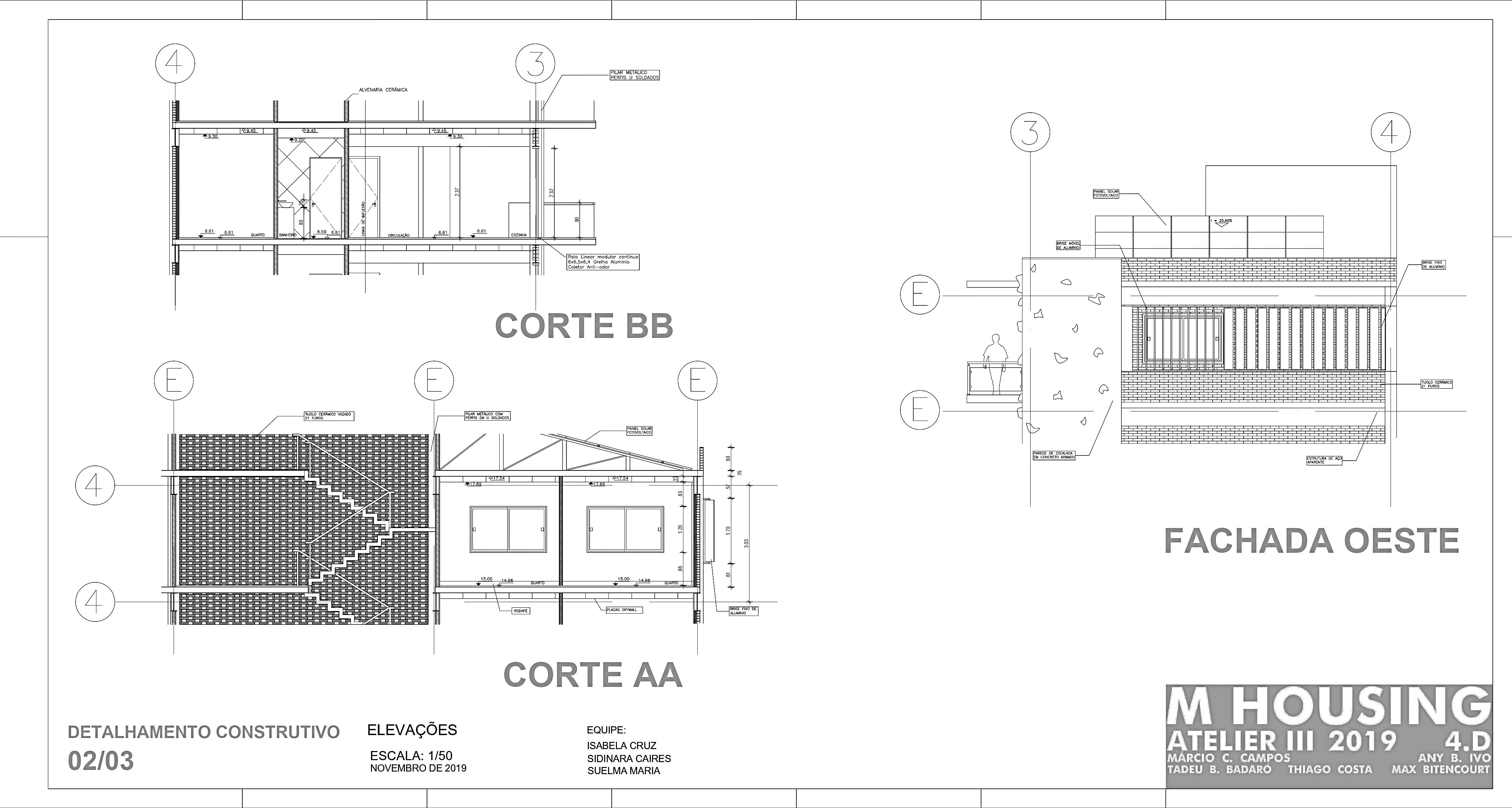

36 P O R T F Ó L I O A C A D Ê M I C O DETALHE CORTE

Comunicação Visual 2022

DOSCENTES: MARCOS RODRIGUES

P O R T F Ó L I O A C A D Ê M I C O

05

Paleta de Cores

A paleta foi escolhida com base no Manual de Identidade Visual da UFBA e Manual de Identidade Visual da FAUFBA.

Logomarcas

#FDF3D8

PANTONE:7499C

CMYK:0/0/12/0

RGB:255/253/220

#2C2963

PANTONE:3C

CMYK:99/97/27/17

RGB:44/41/99

#ED8050

PANTONE:171C

CMYK:5/67/77/0

RGB:214/108/73

#FDE294

PANTONE:7403C

CMYK:5/16/59/0

RGB:231/200/116

Tipografia

A legibilidade e contraste entre a forma em negrito e a forma regular da fonte, foram um dos aspectos considerados para a escolha da tipografia utilizada no projeto.

LEAGUE SPARTAN (REGULAR)

PRAGMATICA (REGULAR)

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v x w y z 0 1 2 3 4 5 6 7 8 9

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v x w y z 0 1 2 3 4 5 6 7 8 9 PRAGMATICA(NEGRITO) A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v x w y z 0 1 2 3 4 5 6 7 8 9

BRASÃOUFBA COLORIDO BRASÃOFAUFBA COLORIDO

Ateliês A e B

Lab. de Informática LigFAU III

Diretoria e Secretaria

Espaço professores

Coordenação

Administrativo

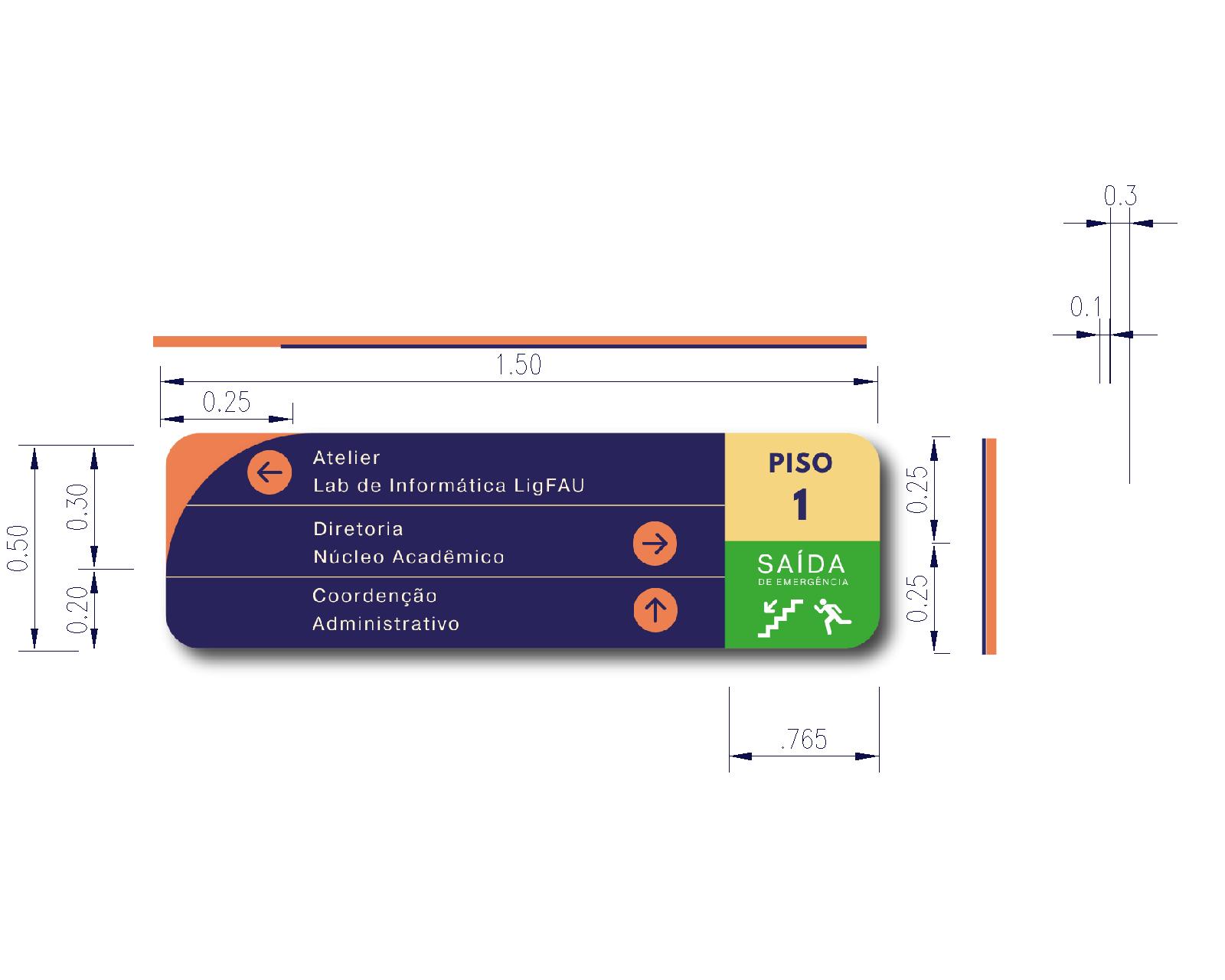

CORREÇÃO: As medidas 0,1 e 0,3 da vista lateral são 0,01 e 0,03 m.

1

PISO

SAÍDA DEEMERGÊNCA

Auditório Flamboiã II

Ateliê C

Cantina Sanitários

Ateliês A e B

Lab. de Informática LigFAU III

Coordenação, Administrativo e Diretoria

1

Cantina Sanitários

-1

-2

Ateliê A e B

Lab. informática LigFAU III

Coordenação, Administrativo e Diretoria

Cantina Sanitários PISO -1 PISO -2

PISO 0 SAÍDA

Auditório Flamboiã

Auditório Mastaba

Anexo PISO 0 SAÍDA DEEMERGÊNCA

DEEMERGÊNCA

Costas

Frente

PISO 1 SAÍDA DEEMERGÊNCA

PISO

SAÍDA

DEEMERGÊNCA

PISO

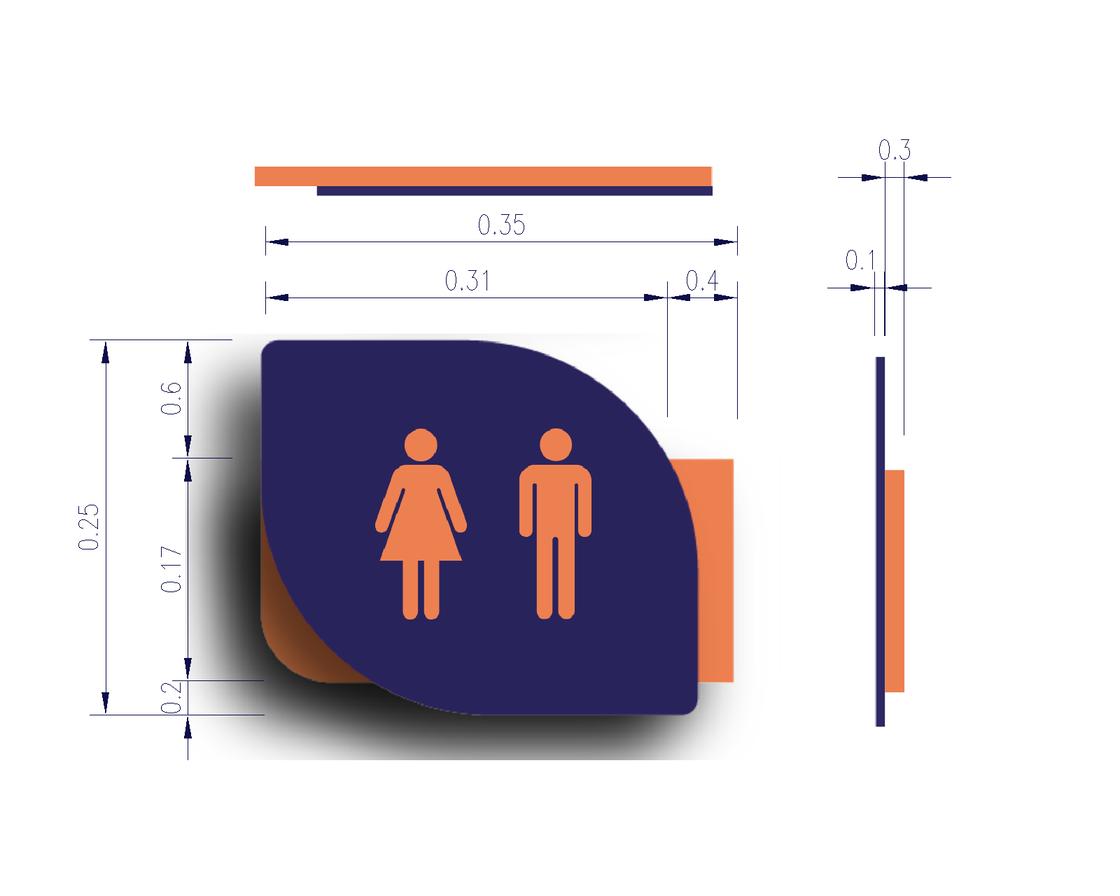

Módulo compositivo - Ban

Sanitário Feminino Sanitário Masculino CORREÇÃO: As medidas 0,1 e 0,3 da vista lateral; 0,2 ; 0,4 e 0,6 da vista frontal são 0,01 e 0,03 ; 0,02 ; 0,04 ; 0,06 m.

Módulo compositivo - Bandeiras

VistaSuperior VistaLateral VistaFrontal CORREÇÃO: As medidas 0,1 e 0,3 da vista lateral; 0,3 ; 0,5 e 0,7 da vista frontal são 0,01 e 0,03 ; 0,03 ; 0,05 ; 0,07 m.

Módulo compositivo - Totem
