INDICE

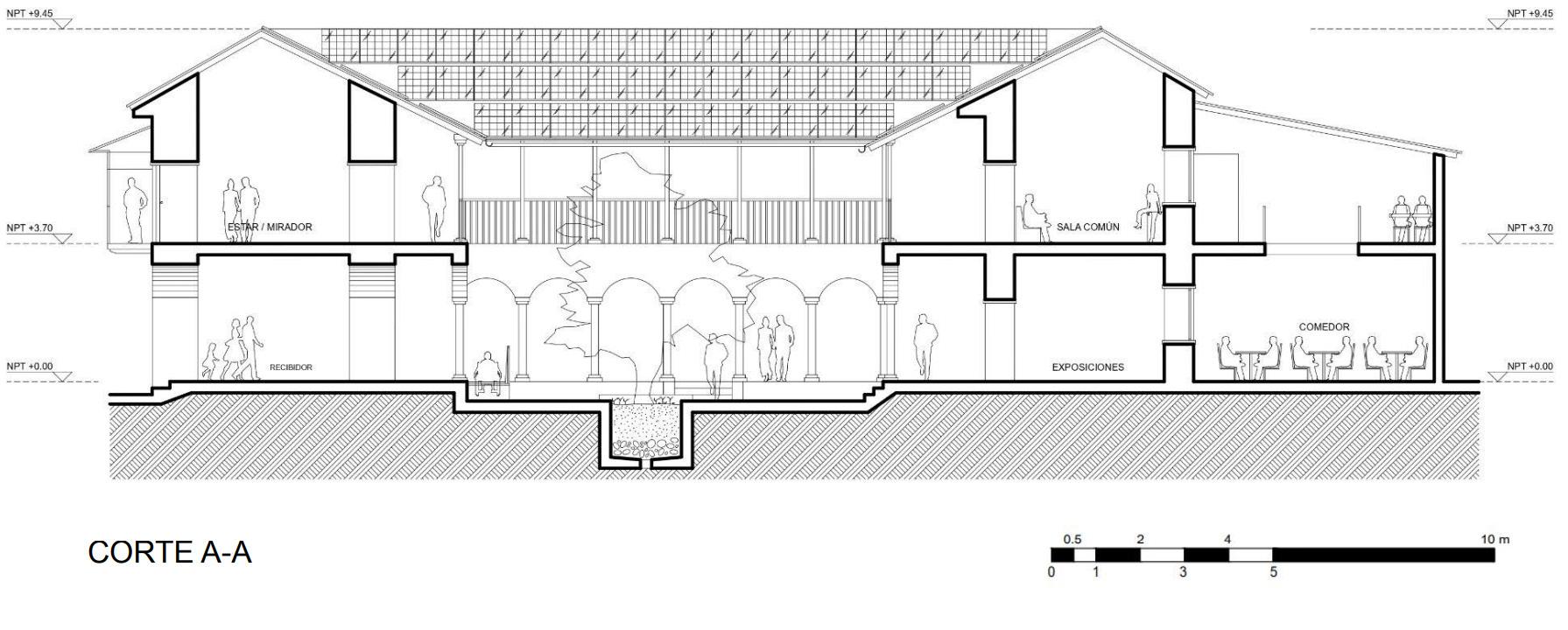

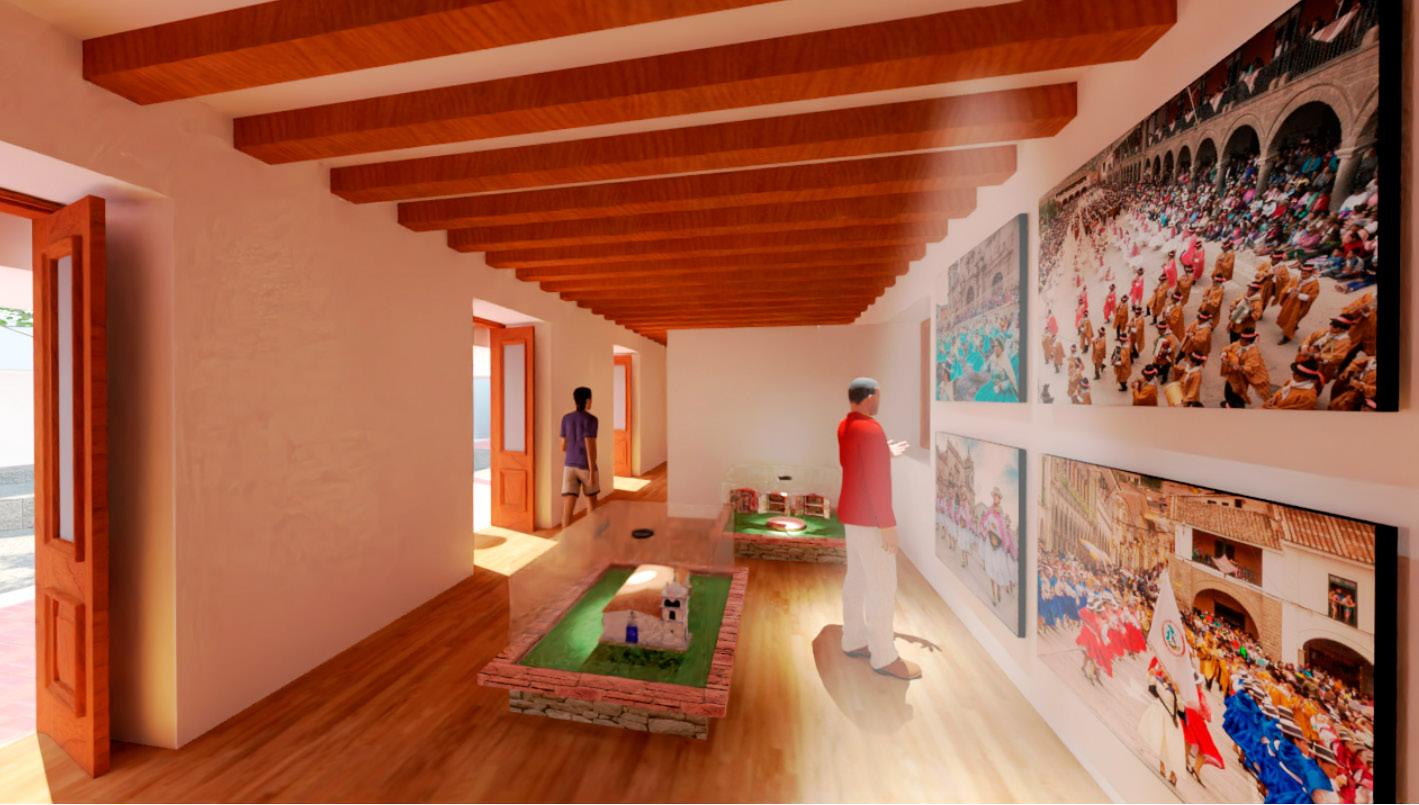

COMPLEJO DE AGUAS TERMALES “SALLQA PACHA” 01 02 03 CASA DÁVILA RENOVACIÓN INTERIORISTA 04 CENTRO CULTURAL “BÚSQUEDA DE LA IDENTIDAD” ESPACIO MULTIUSOS “SISTEMA TRIDILOSA” 05 CASA JAUREGUI RENOVACIÓN EN AYACUCHO

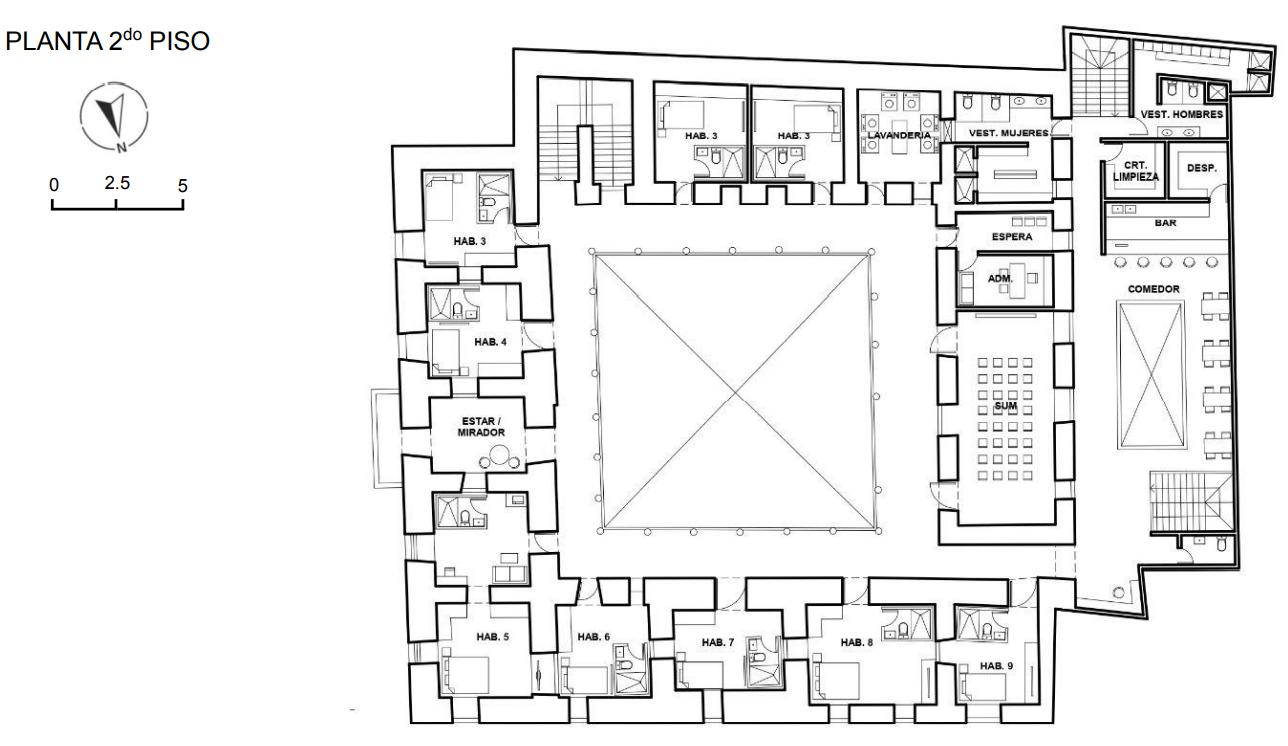

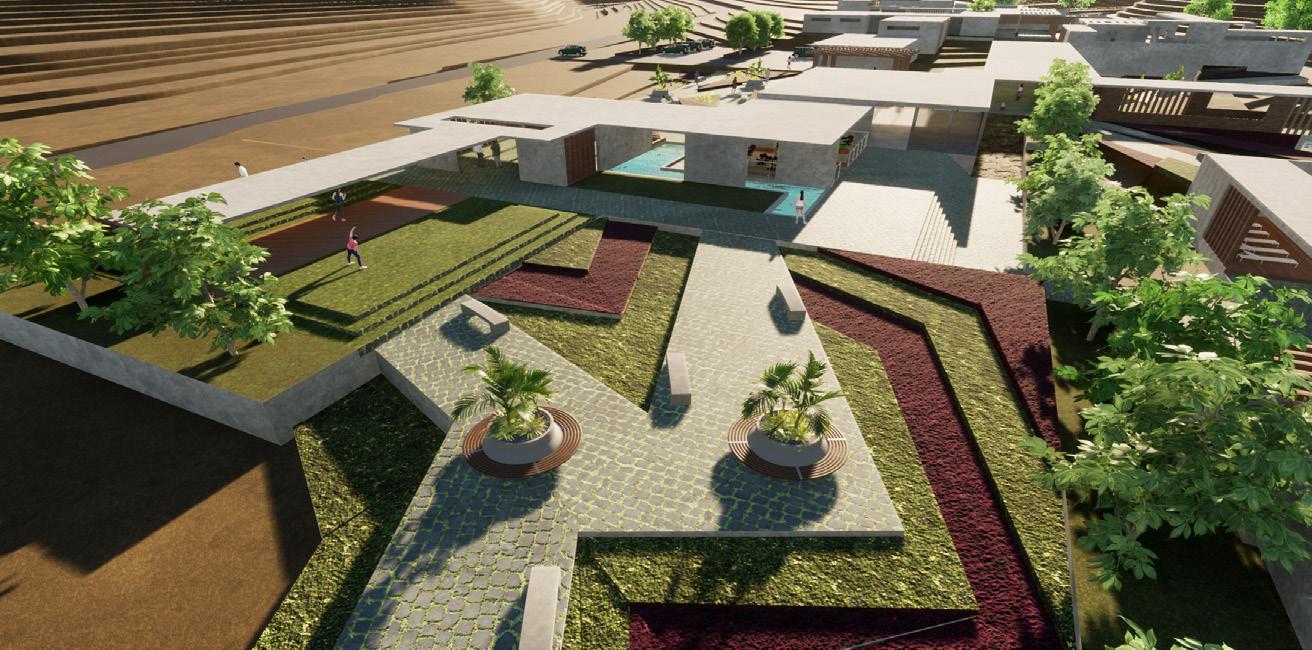

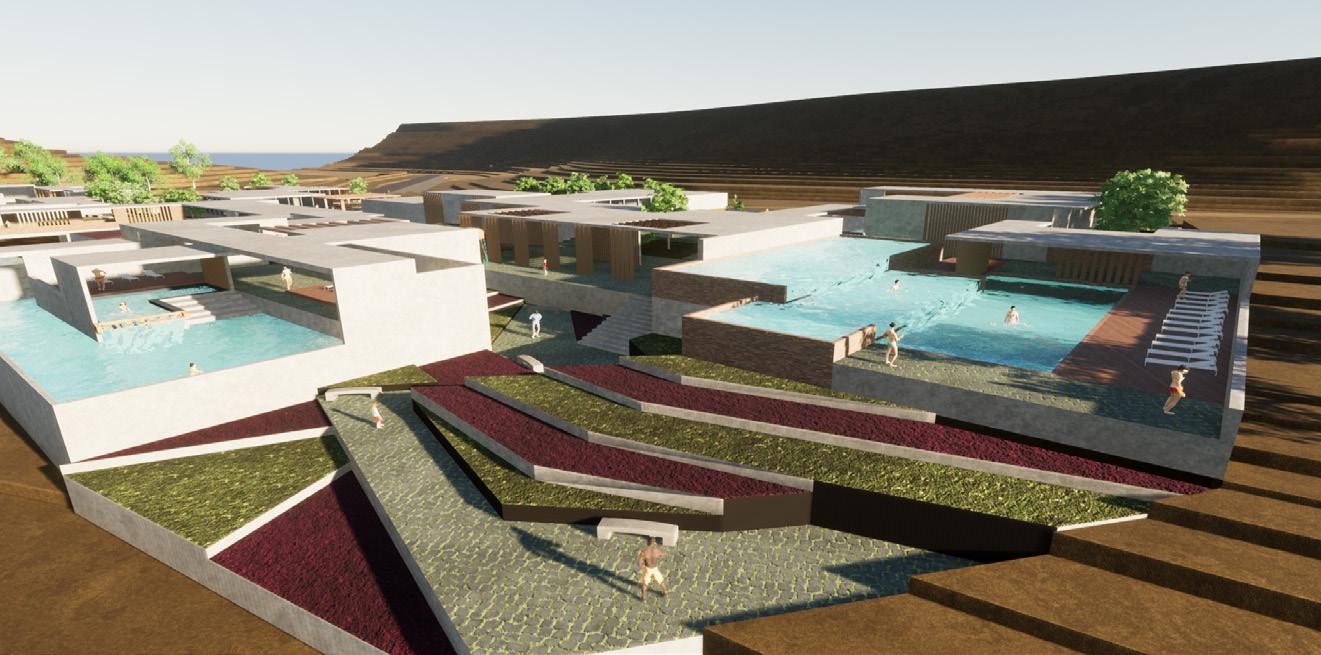

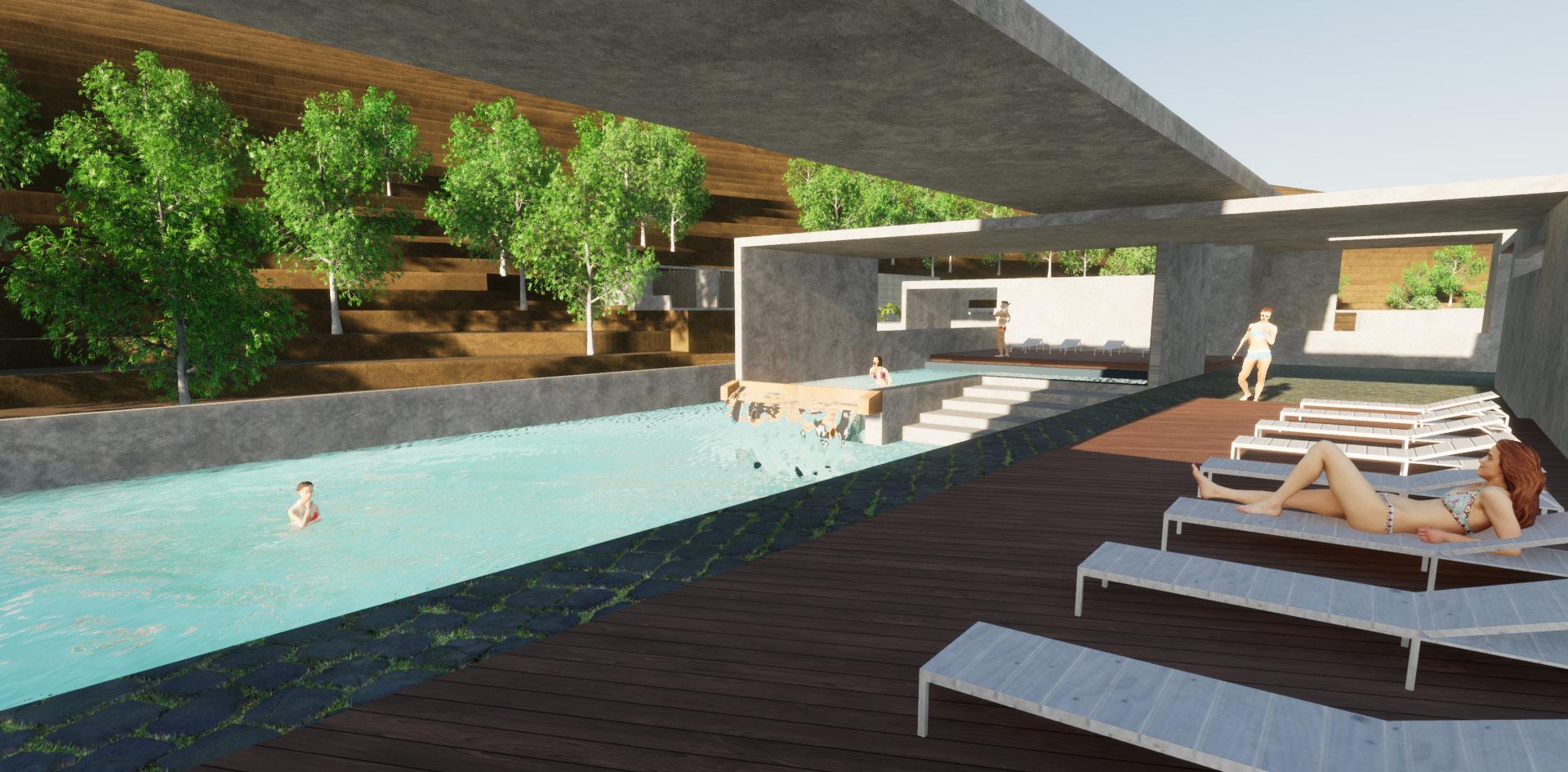

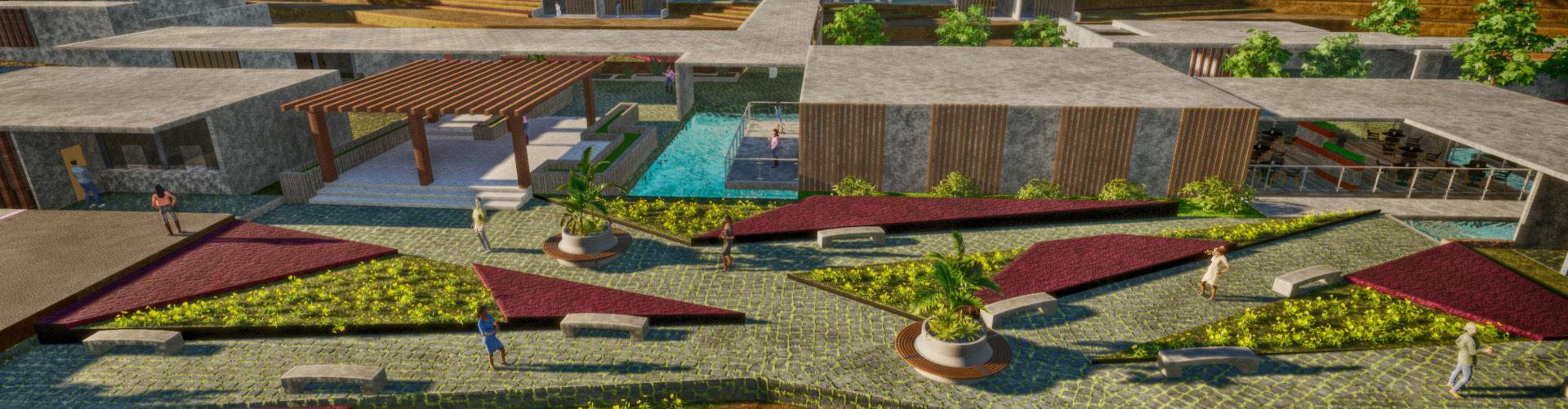

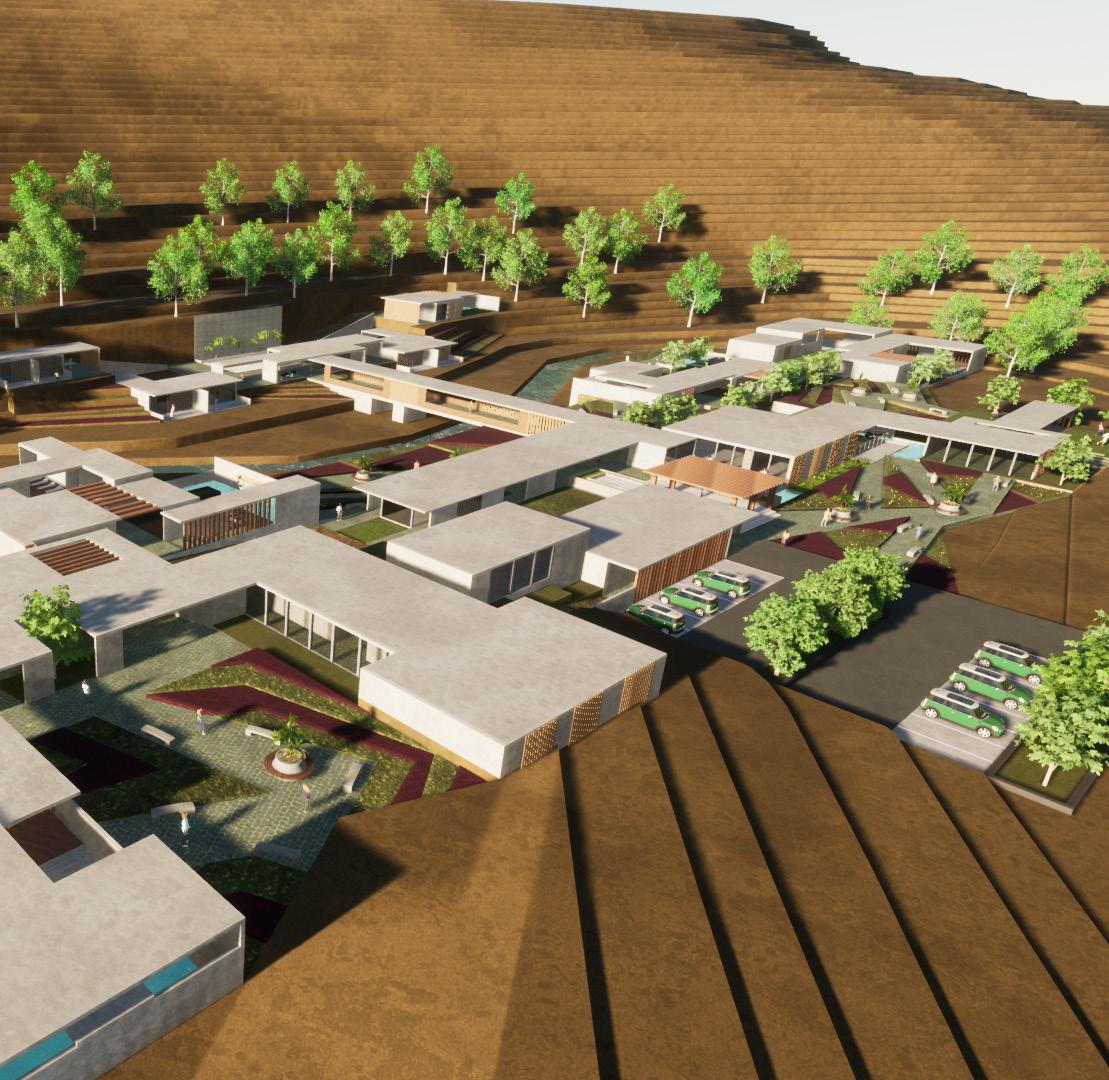

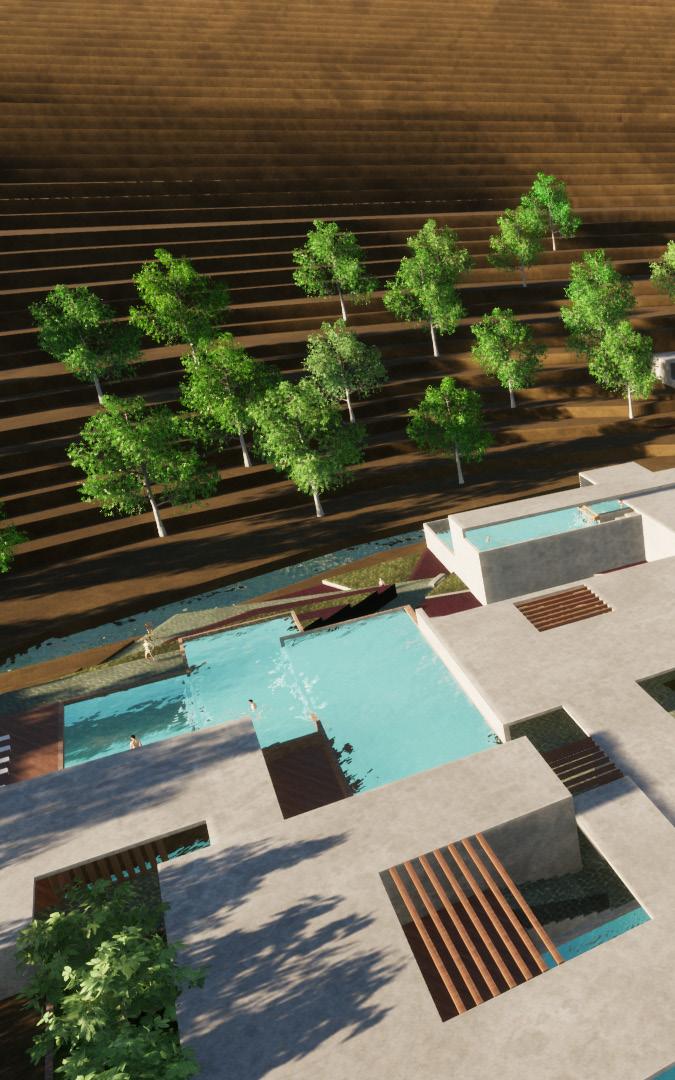

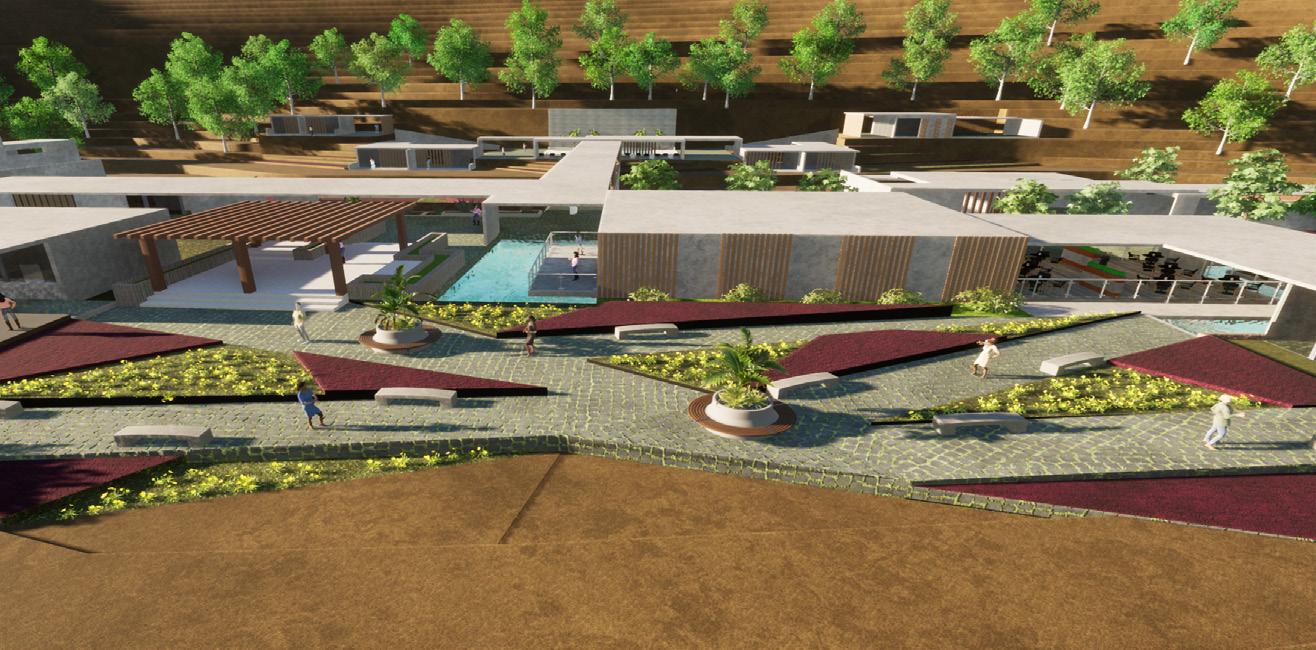

COMPLEJO DE AGUAS TERMALES

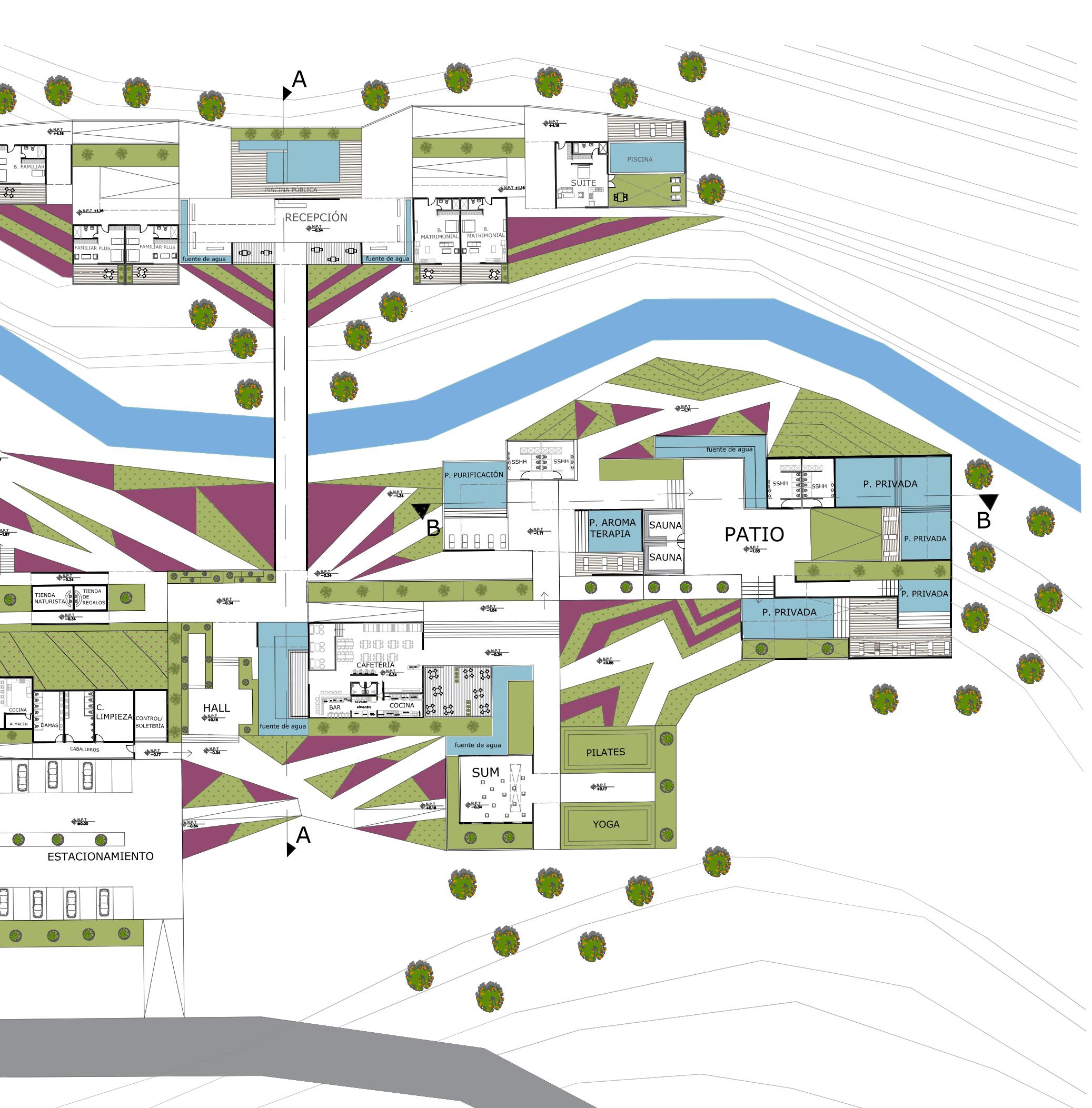

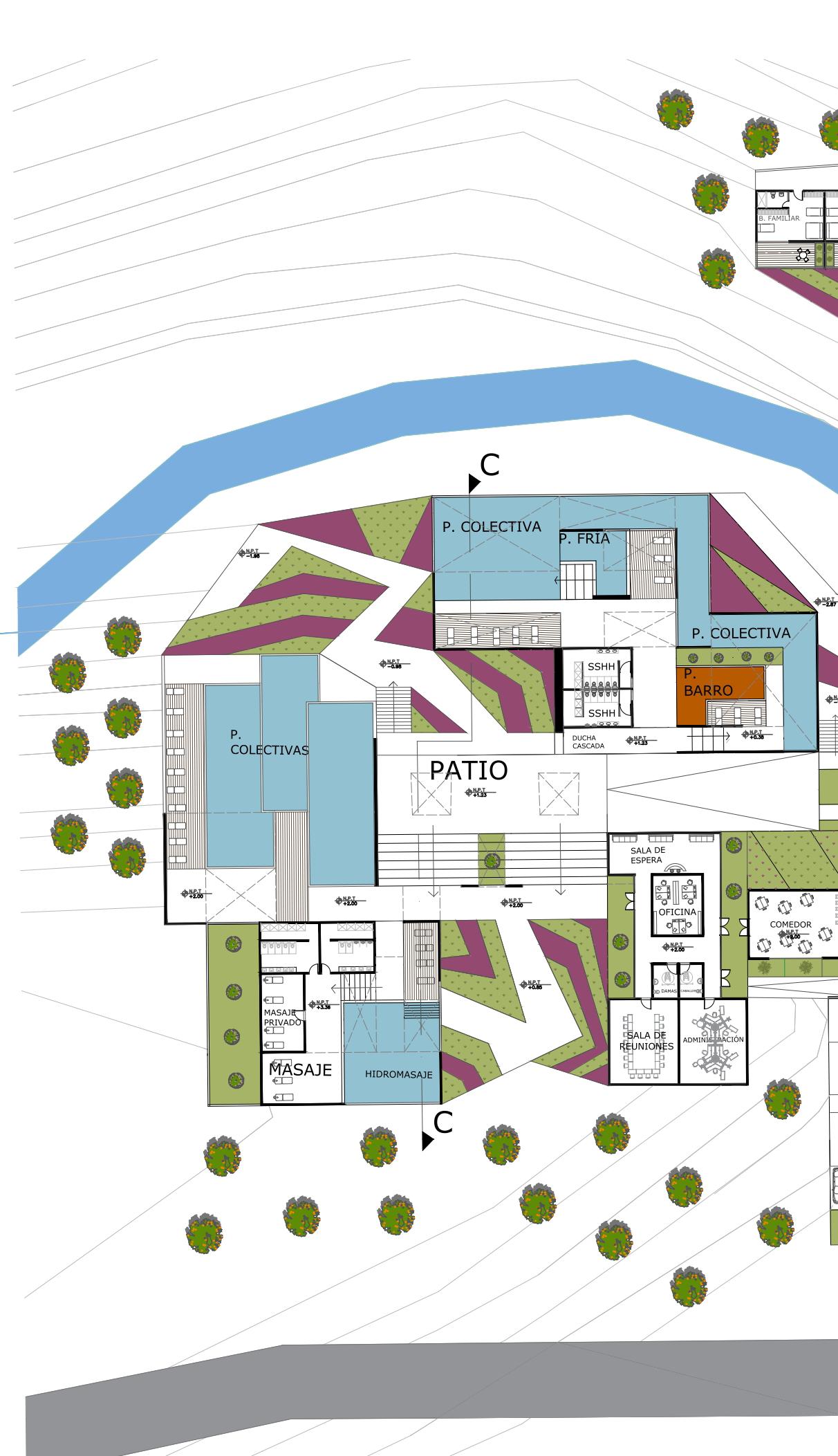

“SALLQA PACHA” PROYECTO DE TALLER V

El proyecto partirá desde el análisis de las huacas peruanas con una espacialidad inspirada en esta arquitectura preincaica que se asemeja a las historias de Churín. Respecto a sus divisiones, permite un recorrido dinámico y cada espacio cuenta con una característica específica la cual permitirá al visitante interactuar ocn la naturaleza propia.

Camara de expansion Piso de goma Zocalo de madera Bloque de H Pastina Revestimiento de tipo "Corlock" Zapata de H pobre Fieltro asfaltico Bloque de dintel Mosaico Bloque de H Pintura Imper. MC 1:3 Fieltro asfaltico 03 PROYECTO: COMPLEJO DE AGUAS TERMALES ARQUITECTOS: GJIVANOVIC N. / SÁNCHEZ J. PLANO: DETALLES CONSTRUCTIVOS ESCALA: ALUMNO: TV LAMINA: STEPHANY GONZALES HUATUCO Camara de expansion Piso de goma Zocalo de madera Bloque de H Pastina Revestimiento de tipo "Corlock" Zapata de H pobre Fieltro asfaltico Bloque de dintel Mosaico Bloque de H Pintura Imper. MC 1:3 Fieltro asfaltico 03 PROYECTO: COMPLEJO DE AGUAS TERMALES ARQUITECTOS: GJIVANOVIC N. / SÁNCHEZ J. PLANO: DETALLES CONSTRUCTIVOS ESCALA: ALUMNO: TV LAMINA: STEPHANY GONZALES HUATUCO Camara de expansion Alisado MAR 1:3:1/4 Adhesivo Estribo Piso de goma Zocalo de madera Liston 1" Tornillo Bloque de H Masade nivelador 2mm tipo "Corlock" Zapata de H pobre HHRP 1:3:3:1/8 Fieltro asfaltico Mosaico MC 1:3 Bloque de H Pintura Imper. MCI 1:3 Fieltro asfaltico MCI 1:3 03 PROYECTO: COMPLEJO DE AGUAS TERMALES ARQUITECTOS: GJIVANOVIC N. / SÁNCHEZ J. PLANO: DETALLES CONSTRUCTIVOS ESCALA: ALUMNO: TV LAMINA: STEPHANY GONZALES HUATUCO CORTE A-A CORTE B-B CORTE C-C 01

DIBUJAR EL PAISAJE 1 2 3 4 3 4

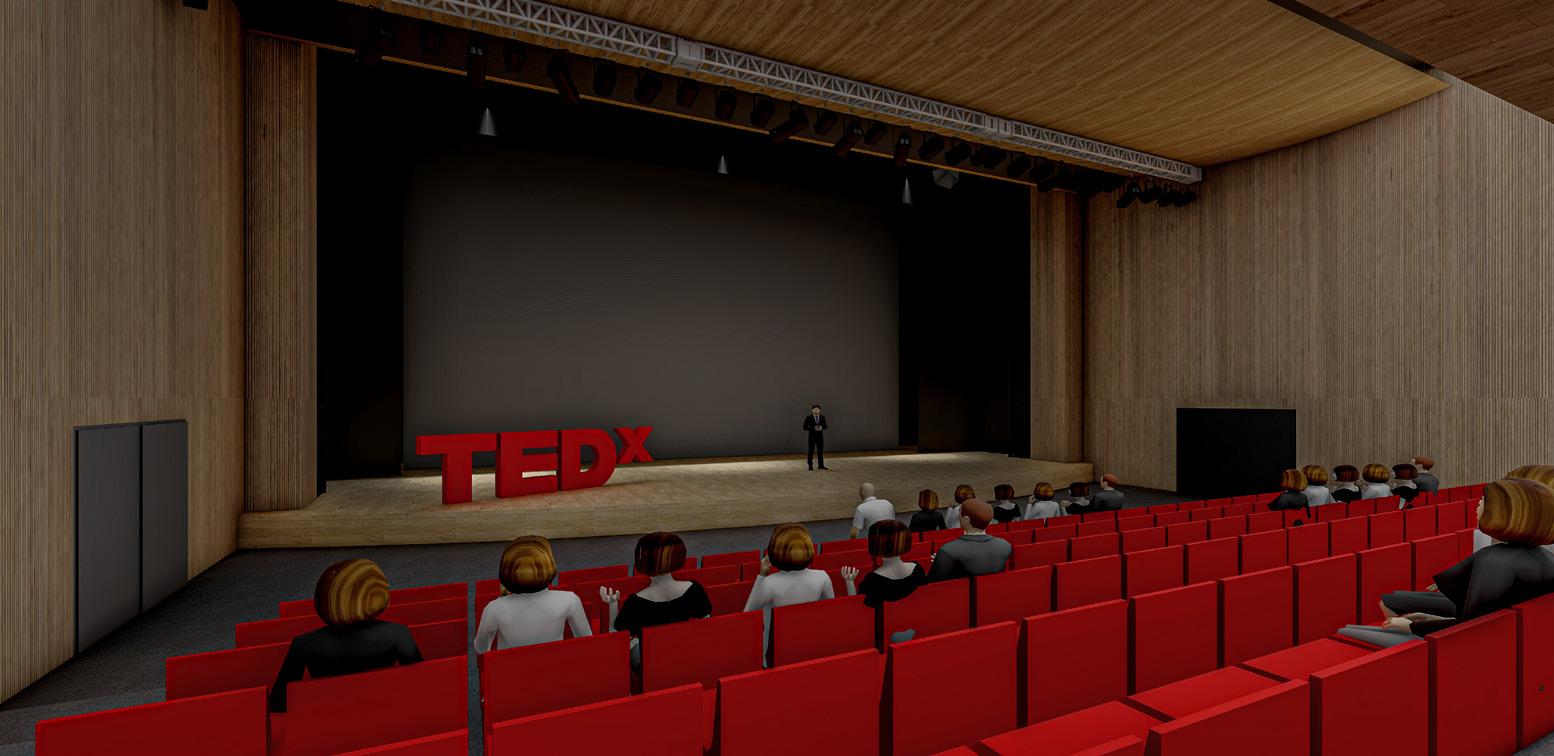

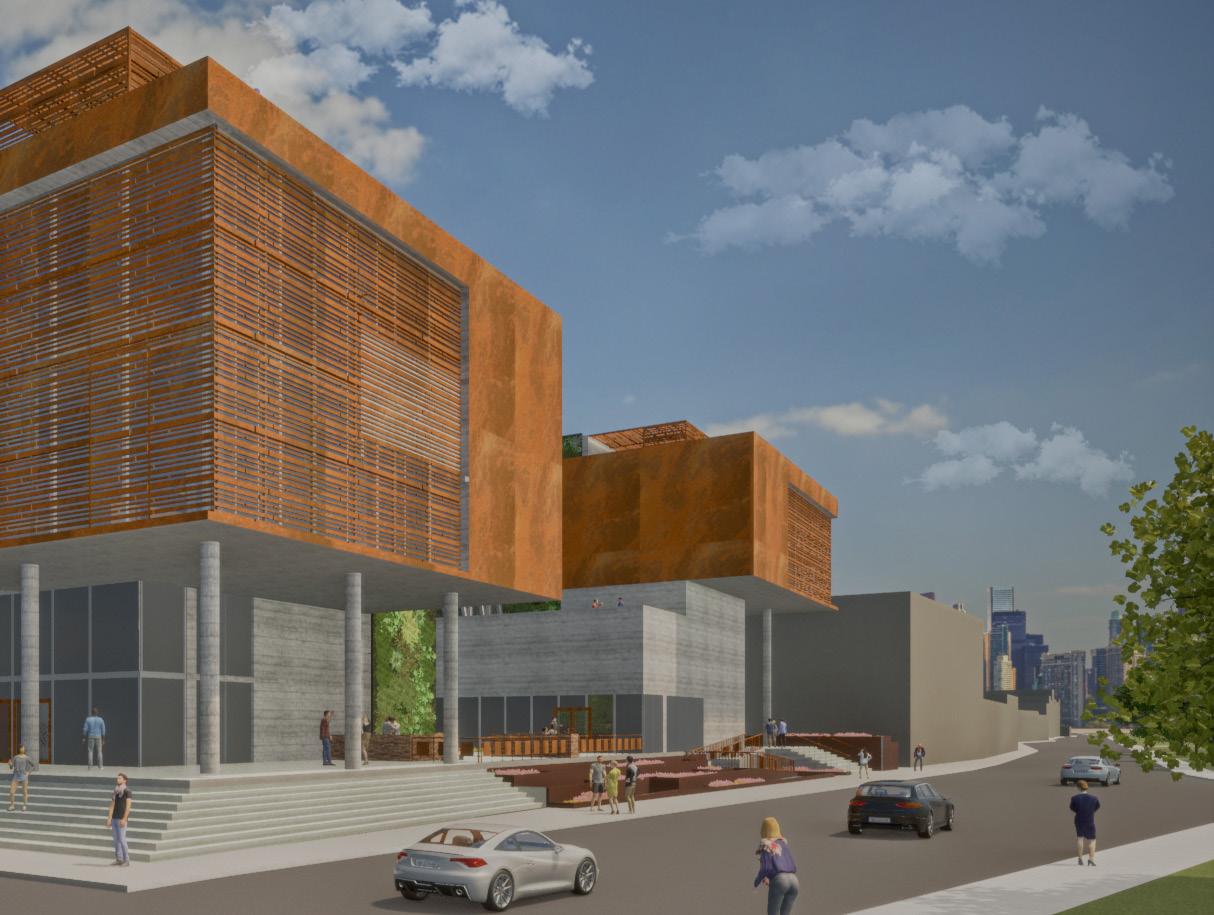

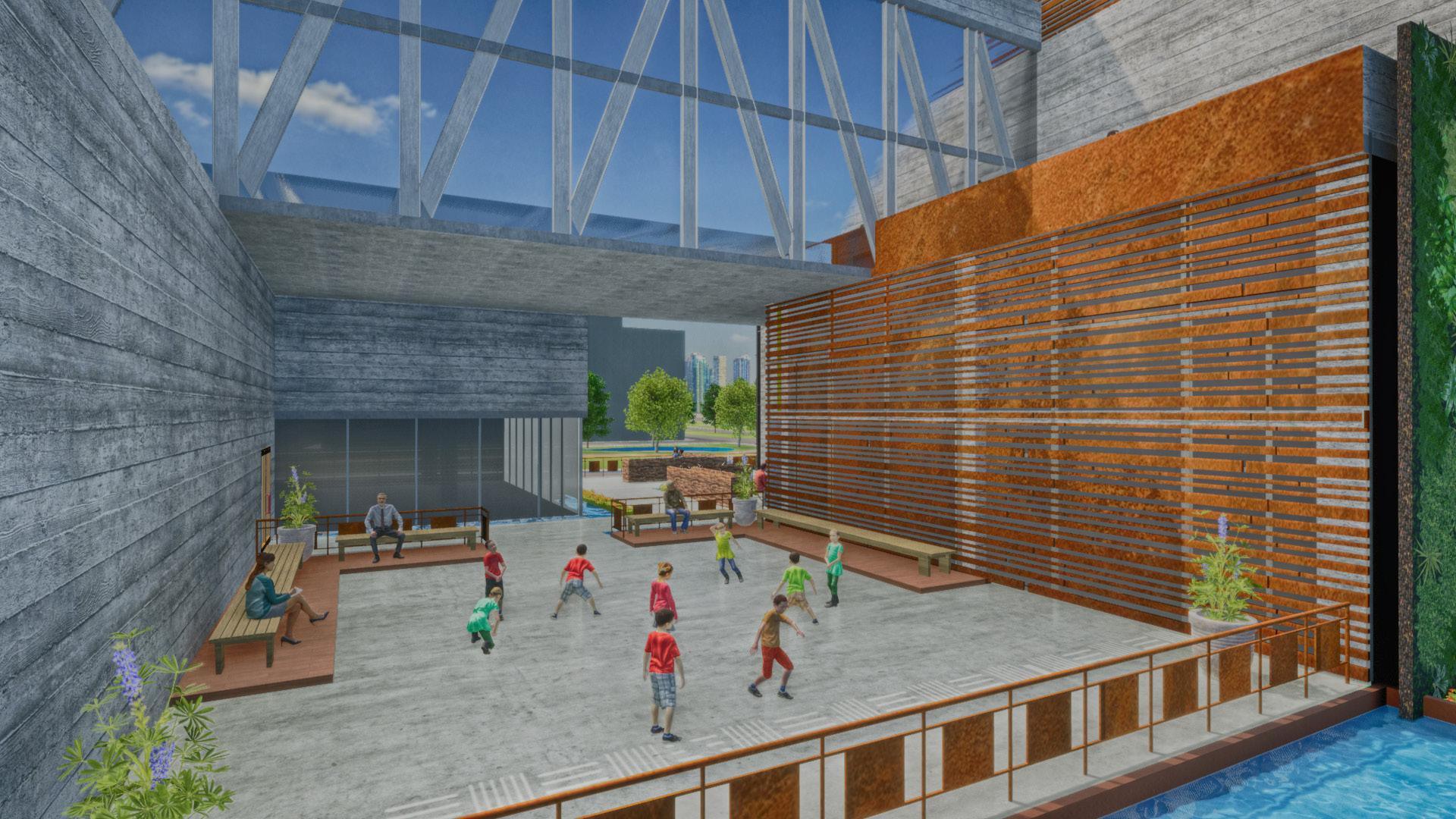

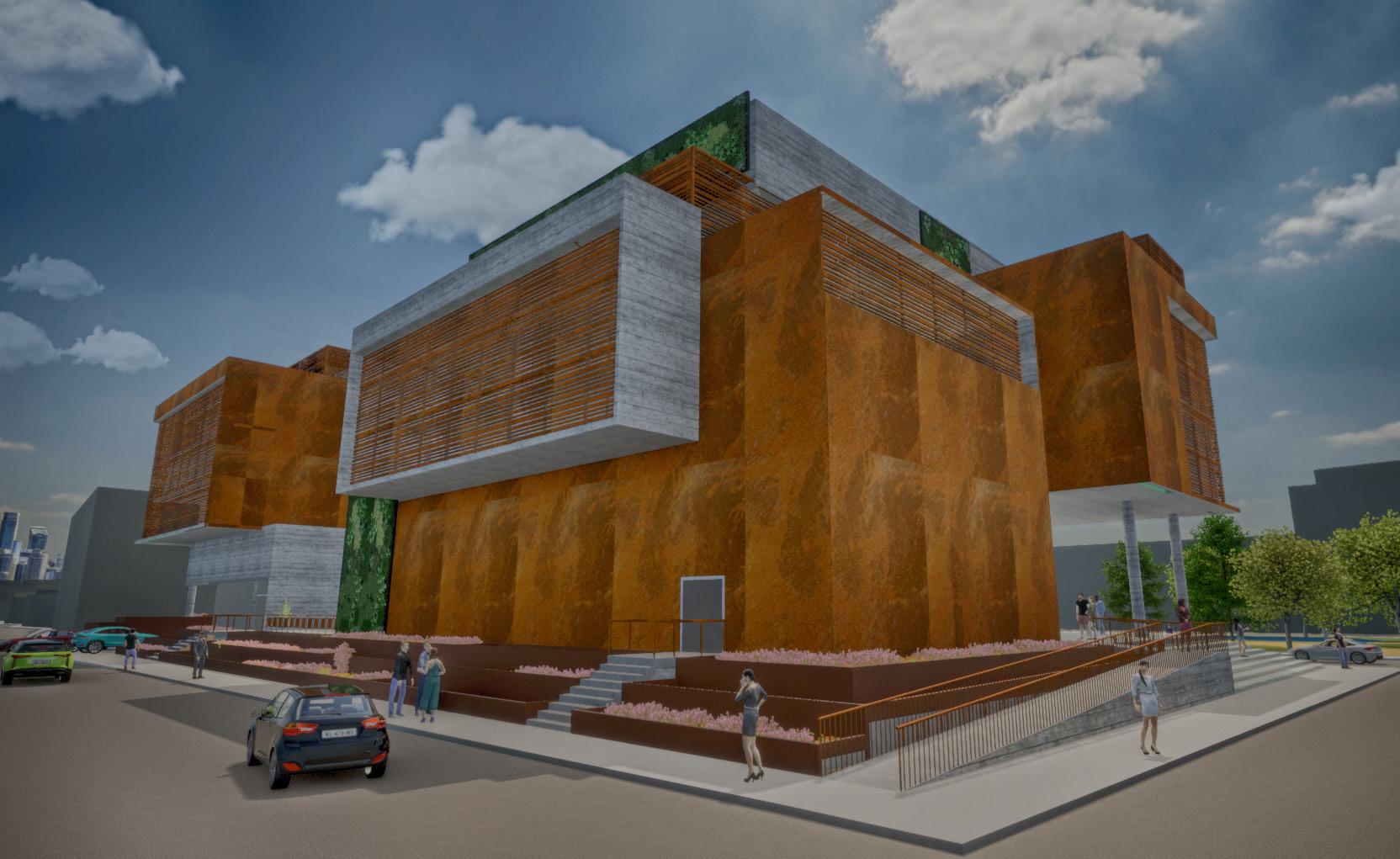

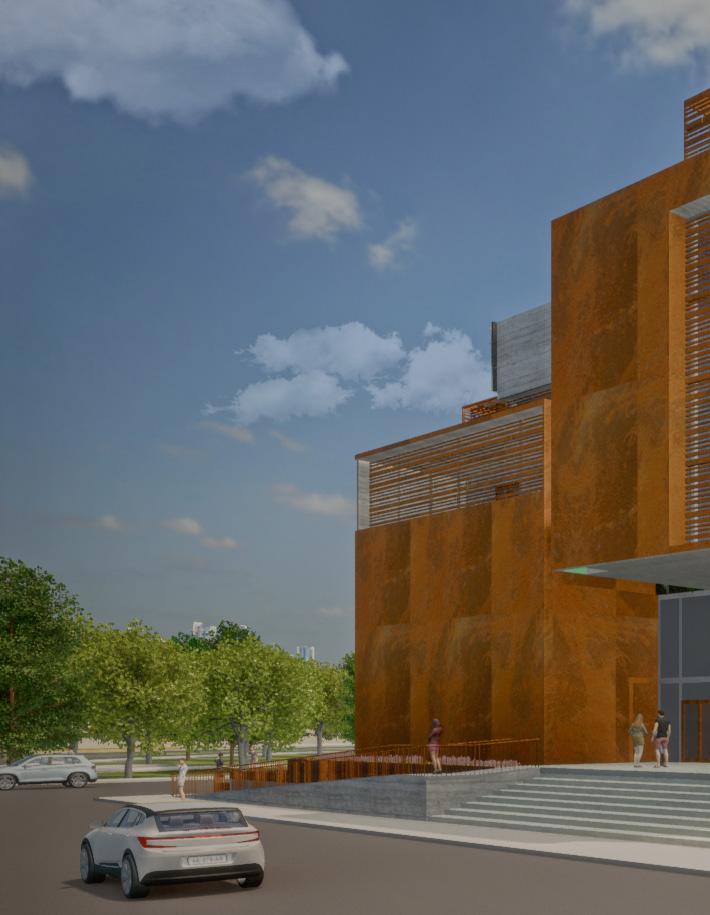

“BUSQUEDA DE LA IDENTIDAD”

PROYECTO DE TALLER

VI

Se diseño un centro cultural y escuela de arte con el objetivo es crear un lugar de encuentro con la identidad peruana en la zona del centro cultural, por otro lado; se busca promover actividades artísticas como la danza, pintura, escultura, entre otros en la zona de talleres.

Se ubica en San Borja, un distrito que se caracteriza por ser “Ecológico” ya que cuenta con mayor cantidad de áreas verdes que hay en la ciudad de Lima. Además, el proyecto se encuentra en una zona estratégica cerca al pentagonito, un hito metropolitano.

CLIMA

Presenta un clima templado cálido con una humedad anual superior al 95%, su temperatura varia entre los 17-27º C.

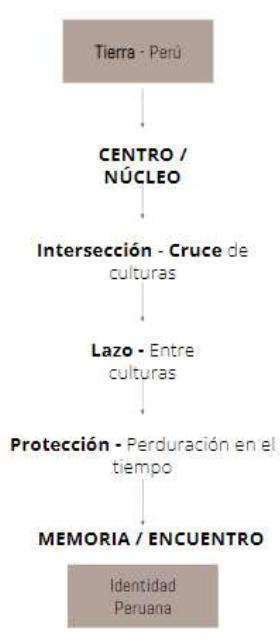

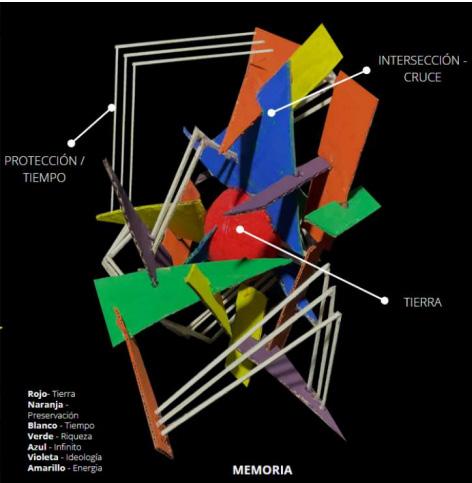

CONCEPTO

Lugar de encuentro y relaciones con las múltiples culturas y tradiciones del país.

Se usa los colores de la bandera La wiphala, que es símbolo de las tradiciones y costumbres, de las alegrías y las penas compartidas.

Losa de concreto de 0.20m

Acabado de Hormigón 10mm

Losa colaborante de 0.15m

Contrapiso Concreto de 40mm

Dintel de concreto de 0.15m

Celosia Perforada 5mm screen panel

NTP +17.00

Vidrio Templado 19mm. paños

Acero Corten Marca: DecorSteel (1.90mx1.70m)

Perfil de acero rectangular Soporte de celosía

Viga de concreto (0.40mx0.80m)

Montante rectangular de acero (0.10mx0.40m)

Cable tensor Alambre galvanizado #18-anclaje Cielo raso drywall Pintado c/ latex color blanco 20mm Luminaria

Puerta doble hoja de vidrio (1.80mx2.20m)

Piso porcelanato 10mm

Contrapiso de concreto 40mm

Losa colaborante de 0.15m

NTP +13.90

NTP +7.70

NTP +10.80

Aislante acústico placa semirígida de espuma de poliestireno de 3" de espesor insufoam 6000.

Montante rectangular de acero (0.10mx0.40m)

Vidrio Templado 19mm. paños (1.90mx1.70m)

Losa de concreto de 0.20m

Escalera de concreto

NTP +1.50

NTP +0.00

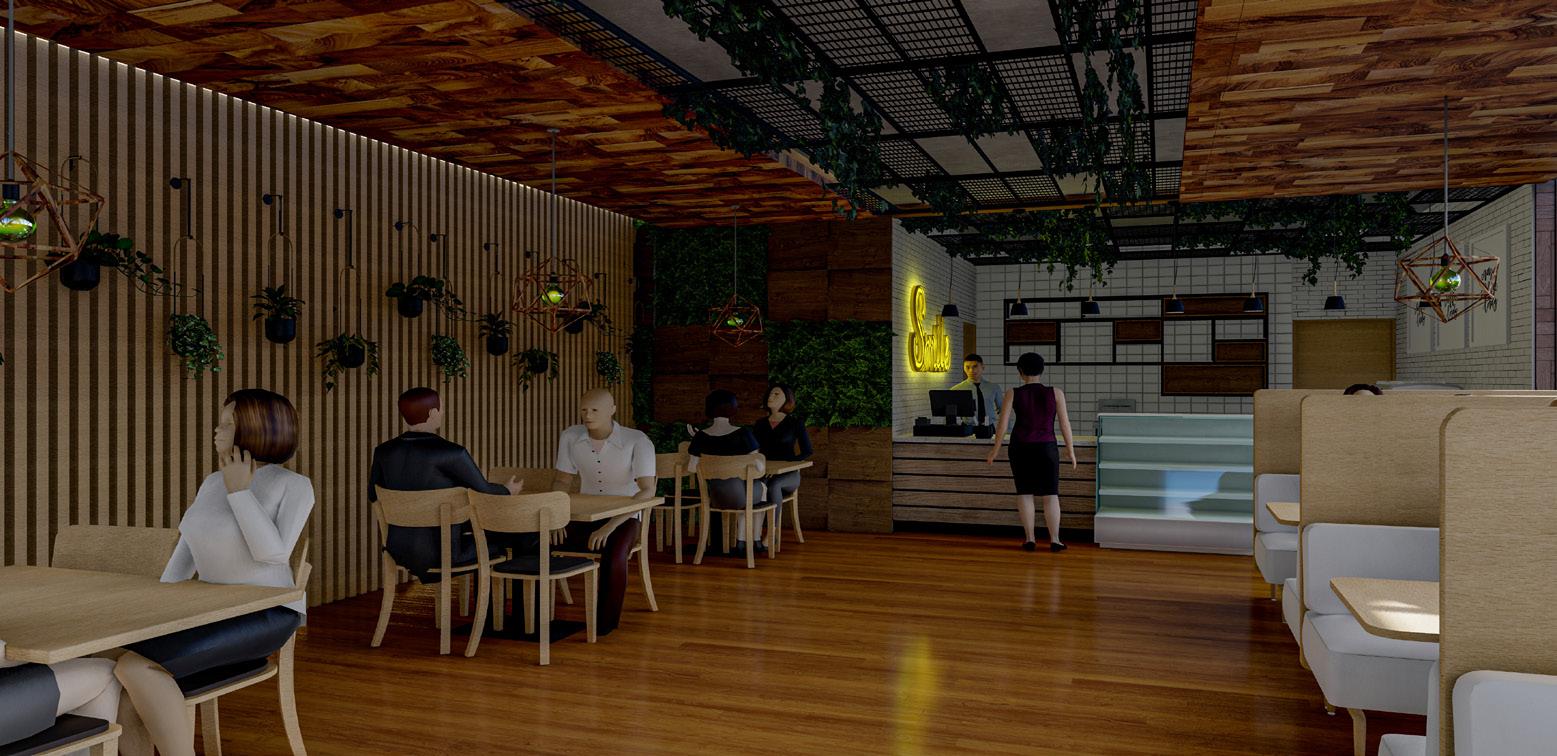

CORTE ESCANTILLÓN ESCALA 1/25 A-15 4 4 6 6 8 8 10 10 11 11 E E C C B B A A Recepción 147.78 m² Auditorio 103.66 m² Sala Cosmovisión Indigena 126.11 m² Cafeteria NTP: 1.50 1 1 29.84 m² SS.HH. 17.72 m² SS.HH. 18.79 m² SS.HH. 7.00 7.84 7.50 7.31 7.00 7.00 7.80 12.14 68.69 7.00 9.50 7.00 29.60 7.84 7.50 7.31 7.00 7.00 7.80 7.00 5.14 68.69 7.00 9.50 7.00 29.60 1 7.33 m² Control 6.47 m² Almacén 134.06 m² S.U.M. 61.96 m² Foyer 44.44 m² Escenario D D 2 8.74 0.15 2.40 0.15 1.81 0.15 4.01 0.15 0.15 10.59 0.15 21.18 0.15 4.73 0.15 14.65 0.15 111.32 m² Recepción NTP: 1.50 NTP: 1.50 157.27 m² Exposición de Danza 11.52 m² Servicio Barra 19.60 m² SS.HH 0.90 4.75 0.90 6.10 0.90 8.60 0.90 0.16 7.50 0.45 3.36 0.15 3.88 0.45 7.05 0.45 3.02 9.23 0.15 1.46 0.45 1.48 0.15 1.83 0.15 3.21 0.20 2.45 0.20 1.21 0.20 3.26 0.45 6.55 0.45 2 2 5.10 6.10 6.10 5.10 7.00 Norte 0.10 8.69 2.47 0.90 5.35 6.52 5.65 0.90 4.91 4.22 A-16 A-16 3 3 4 4 5 5 6 6 8 8 7 7 10 10 11 11 E E C C B B A A 248.80 m² Riqueza Patrimonial 57.76 m² Hall 1 1 76.37 m² Taller de Lectura Taller de Escultura Depósito 68.69 29.60 68.69 29.60 1 1 17.93 m² SS.HH. 29.84 m² SS.HH. Taller de Música 182.70 m² Sala Temporal 109.90 m² Hall 59.80 m² Depósito 171.78 m² Biblioteca D D 2 2 0.15 3.11 0.15 8.67 0.15 2.42 0.15 1.81 0.15 4.01 0.15 4 4 NTP: 7.70 NTP: 7.70 0.15 7.51 0.45 7.39 0.45 3.42 0.25 19.60 m² SS.HH. 18.79 m² SS.HH. 0.15 7.40 0.15 3.11 0.60 6.40 0.60 3.49 0.15 0.60 6.48 0.45 7.39 0.250.20 0.00 0.15 1.46 0.45 6.55 0.45 9.93 0.15 4.27 0.45 0.90 4.75 0.90 6.10 0.90 3.80 0.15 4.80 0.60 6.10 0.60 3.05 0.15 0.90 5.85 0.20 5.05 0.20 0.15 9.61 0.90 4.62 0.90 4.90 0.60 2.27 3.03 0.90 4.90 0.60 2 2 7.00 7.84 7.50 7.31 7.00 7.00 7.80 12.14 7.00 9.50 7.00 7.84 7.50 7.31 7.00 7.00 7.80 7.00 5.14 7.00 9.50 7.00 6.10 6.10 5.10 7.00 5.10

0.25 1.55 Puerta color gris metal Tirador de Puerta color gris metal Tirador de Puerta color gris metal Tirador de de metal Puerta color gris metal Tirador de NPT +1.50 3.10 0.20 2.90 1.80 3.10 2.10 0.20

de metal de metal de metal

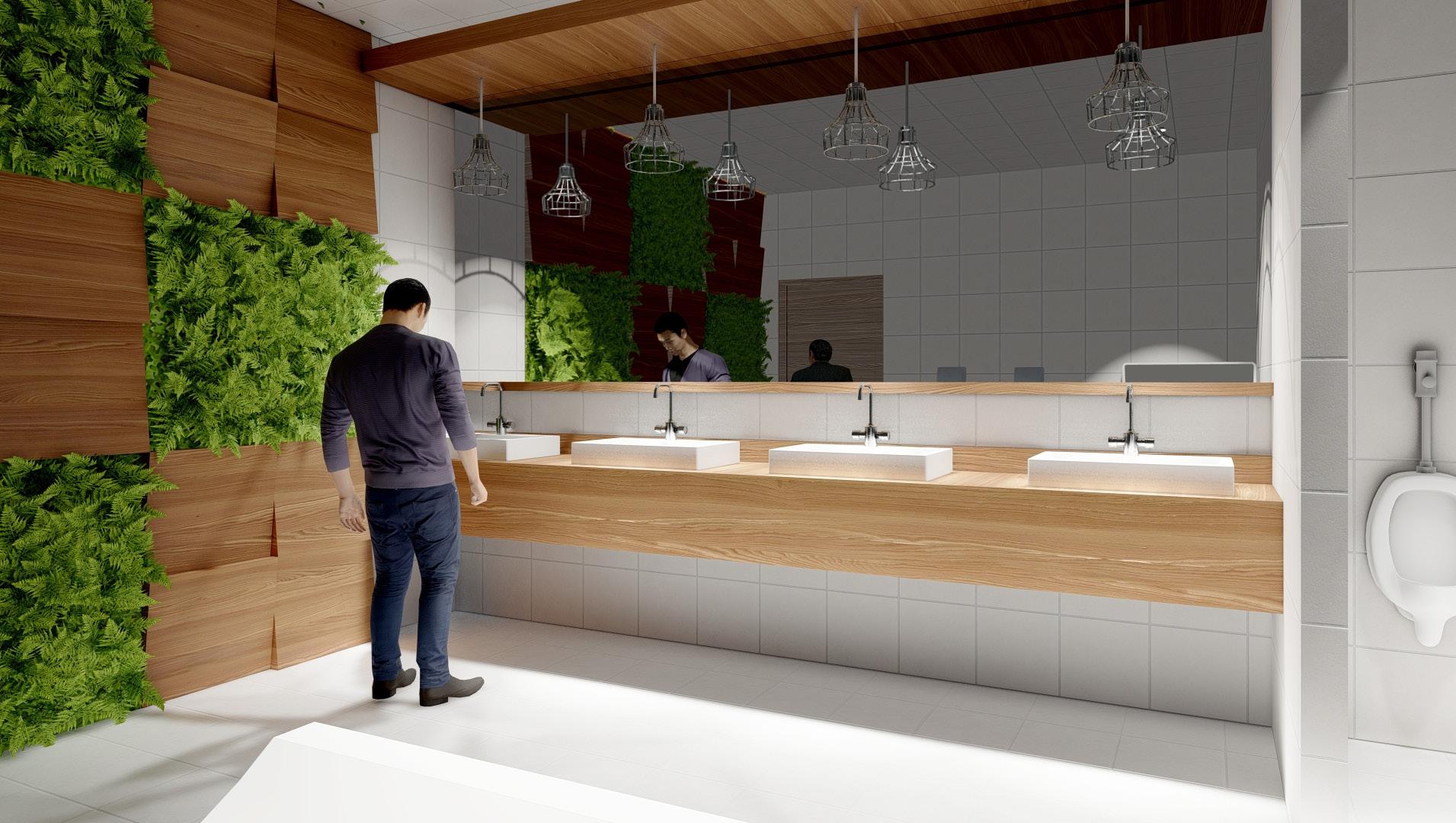

SS.HH. VARONES NPT +1.50 NPT +1.50 3.10 0.20 2.90 0.20 0.20 2

0.20

6.Secador de manos metálico 1800W 32cm x 28cm x 17cm Color: Plata Marca:Orange 2. Dispensador De Jabón Cromado 30cm x 20cm x 20cm Material: ABS 3.Urinario TREBOL Línea Institucional Modelo Academy color blanco 7.Ovalin Maxbell 2.0 Para Empotrar Color: Blanco Marca: TREBOL NPT +1.50 3.10 0.20 2.90 0.20 0.20 3.10 0.20 0.20

NPT +1.50 2.10 0.80 2 3 0.55 5.Espejo Biselado

Marca: Sensi

0.50 0.27 0.92 0.65 0.20 0.90mx2.10m Color:gris 5.Cambiador de Pañales Color: blanco Altura:25cm 2.Divisiones de baños de acero inoxidable 6.Cerradura Manija Baño Acero Inoxidable Marca: Forte Color: gris 3.Inodoro TREBOL (válvula fluxometrica) Taza Top Pice Flux color blanco 2.90 0.20 SS.HH. VARONES NPT +1.50 SS.HH. MUJERES Cerámica Bianco Forte Negro Rústico 45x45cm NPT +1.50 4.Downlight Adosable Slim Led 24W 19x2.3cm Blanco Luz Blanca 0.30 0.18 0.27 0.40 0.45 0.45 0.45 0.45 0.65 0.45 0.20 0.45 0.45 0.45 0.45 0.65 0.45 0.20 0.20 Placa de Drywall Volcanita Rh 1/2" 1.22mx2.44m Placa de Drywall Volcanita Rh 1/2" 1.22mx2.44m Cerámica Bianco Forte Negro Rústico 45x45cm Cerámica Bianco Forte Negro Rústico 45x45cm 8.Mesa de marmol gris 60x370x10cm empotrado en concreto. Con mandil 1.Separador urinario acero inoxidable Espesor:1,5 mm (apoyo 2 mm) Dimensiones: An 80 x P400 x Al 950 mm CORTE A-A PRIMER NIVEL ESC:1/30 Auditorio Foyer Sala Telares 8 9 10 Pintura mate color blanco Placa Drulock 12.5mm Solera 70 mm 0.20 1.95 4.70 0.85 0.20 0.80 1.35 4.70 0.85 0.20 7.90 Alambre de acero Galvanizado #16 Filtro de vidrio isoyer FL/VN con tratamiento Fono Absorvente Entablonado de madera Tarugada 6" x 2mts Puerta de Escape Doble Hoja – Nivel 3 Antivandálico 1.80m x 2.10m Luz led de escenario DMX, par de luces led 64 RGBW 54x3w 0.20 2.90 0.20 2.90 0.20 1.30 0.20 0.20 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 2.44 0.66 2.44 0.66 7.90 Butaca de auditorio color rojo Sofá 3 cuerpos Vittorio – Gris Perla CORTE A-A PRIMER NIVEL ESC:1/30 Sala Telares 8 9 10 0.20 1.95 4.70 0.85 0.20 0.80 1.35 4.70 0.85 0.20 7.90 NPT -0.15m 0.20 2.90 0.20 2.90 0.20 1.30 0.20 0.20 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 2.44 0.66 2.44 0.66 7.90 1.10 1.10 Panel de madera 1.20x1.20m Leeyin OEM panel acústico de madera vertical Leeyin OEM panel acústico de madera perforada espesor estándar :12/15/18 mm tamaño estándar 600*600mm 1.10 1.10 1.10 0.15 6.60 0.81 0.81 0.81 0.81 0.81 0.81 0.81 0.81 0.72 0.15 0.66 0.15 4.75 0.15 7.00 7.80 14.63 0.15 0.15 4.75 0.15 19.83 Pared con tarrajeo y pintura color blanco humo ParedFoyer con tarrajeo y pintura color blanco humo Auditorio Leeyin OEM panel acústico de madera espesor estándar :12/15/18 mm tamaño estándar 1.20 ancho y largo a medida 1.10 1.10 1.10 Barra Almacén Cerámico Slot Ozone Blanco Mate 30x90cm NPT +1.50 NPT +1.50 Pared con tarrajeo y pintura blanco humo marca Kolor Estante de metal 4 Niveles 1.96x0.50x1.83cm Gigante 1.74 1.16 0.20 0.20 2.90 0.20 0.20 3.10 0.20 1.20 0.98 0.37 0.15 0.06 0.14 0.20 0.20 0.20 3.102.90 0.90 0.20 0.40 0.33 0.37 Exhibidor de Tortas GVP-1500E2 1.50x0.7x1.20 Mueble aéreo de melamine color negro mate A A 0.20 0.20 0.70 0.20 0.15 0.35 4 CORTE A-A PRIMER PISO ESC:1/15 0.20 0.70 0.20 0.15 0.35 0.20 Downlight Adosable Slim Led 24W 19x2.3cm Blanco Luz Blanca Downlight Adosable Slim Led 24W 19x2.3cm Blanco Luz Blanca Placa de Drywall Volcanita Rh 1/2"

CORTE A-A

ESC:1/20

3 3.10 1.10 0.65 0.20

CORTE B-B ESC:1/20

CORTE C-C ESC:1/20

0.60mx3.60m

D'acqua

NOMBRE DE LA EDIFICACIÓN:

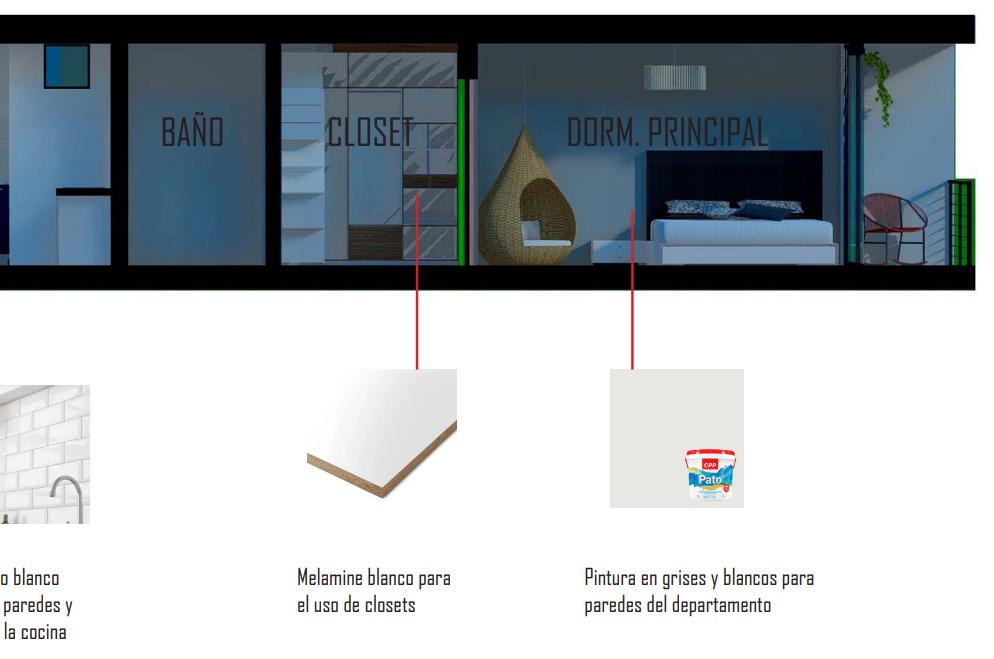

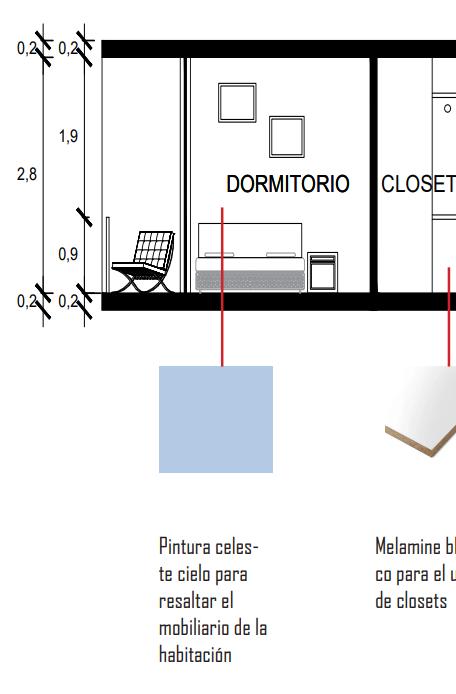

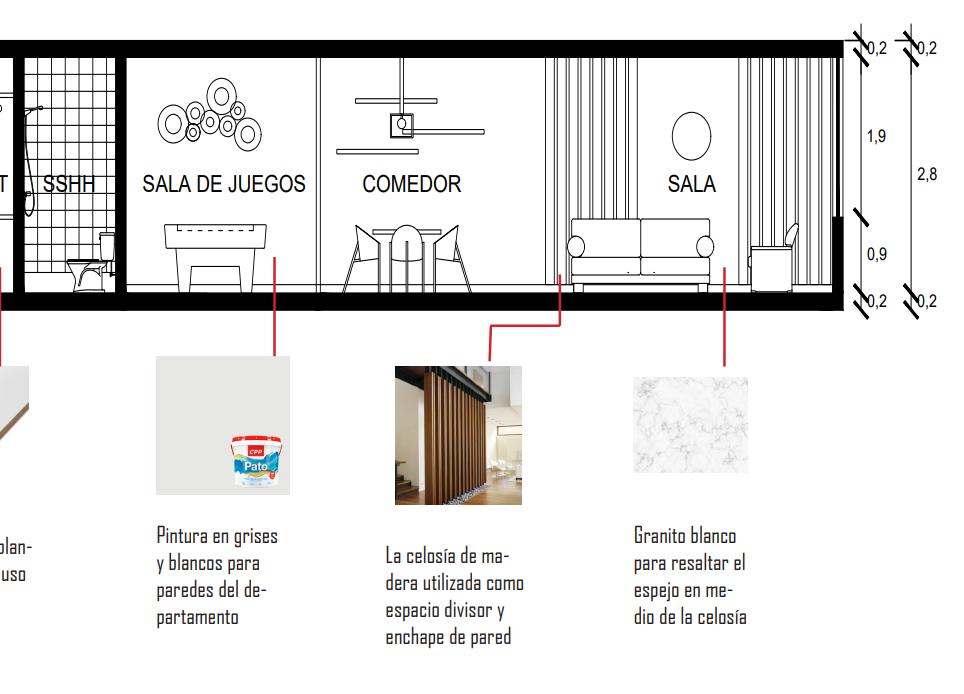

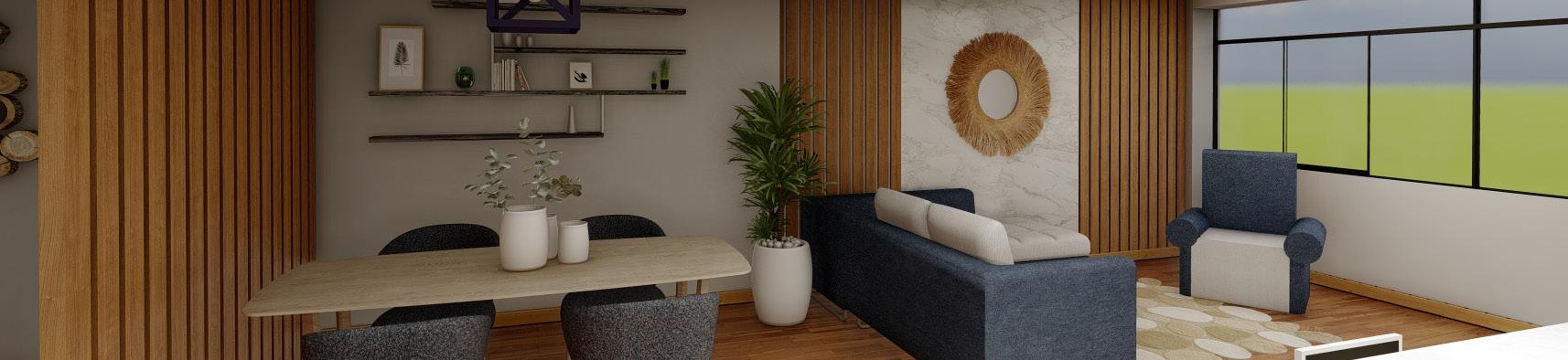

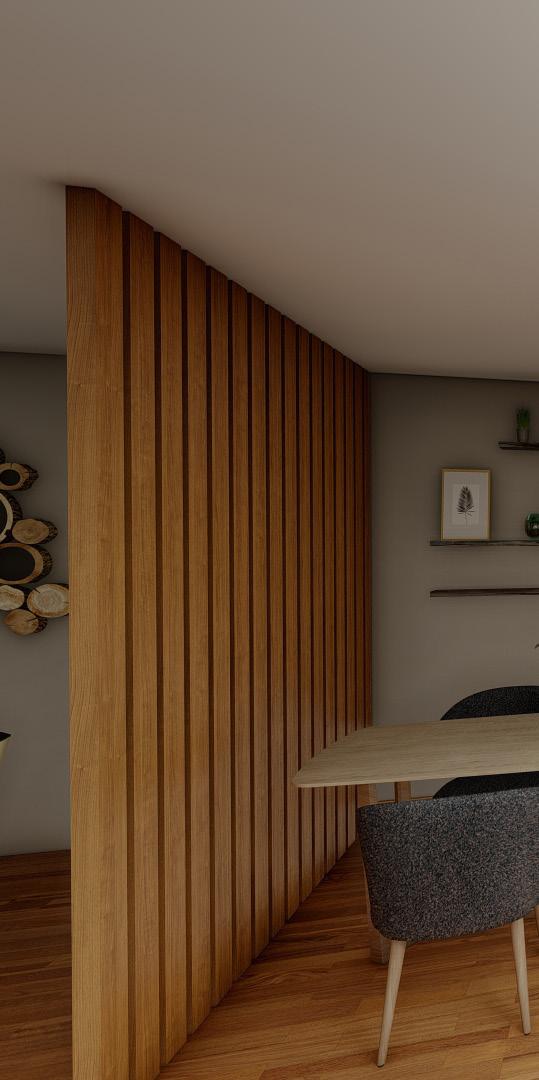

CASA DÁVILA RENOVACIÓN INTERIORISTA PROYECTO DE RENOVACIÓN PROPIA 03 A B C 3,63 4,37 8 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 A B D C 2,12 2,4 1,15 2,25 0,45 2,3 2,71 2,24 1,13 3,25 20 8 3,63 1,4 2,97 4,13 0,25 2,12 20 2,24 2,71 2,3 0,45 2,25 1,15 2,4 DORMITORIO PRINCIPAL DORMITORIO S.H COCINA LAVANDERÍA SALA COMEDOR A B C 3,63 4,37 8 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 A B D C 2,12 2,4 1,15 2,25 0,45 2,3 2,71 2,24 4,13 20 8 3,63 1,4 2,97 4,13 0,25 2,12 20 2,24 2,71 2,3 0,45 2,25 1,15 2,4 DORMITORIO

DORMITORIO S.H COCINA LAVANDERÍA SALA COMEDOR S.H NPT:+5.73

HALL

NPT:+5.73 NPT:+5.73 NPT:+5.73

0,25 HALL NPT:+5.73 NPT:+5.73 NPT:+5.73 NPT:+5.73 NPT:+5.73 A 3,63 1 2 3 4 5 2,71 2,24 4,13 DORMITORIO LAVANDERÍA

HALL WALKING

0,25 REMODELACIÓN 1 REMODELACIÓN PLANO ACTUAL 49 50 51 49 50 51 PLANTA 3ER NIVEL escala 1/50 PLANTA 3ER NIVEL escala

A B C

1 2 3 4 5 6 7 8 9 10 11 1 2

9 10 11 A B D C 2,12 2,4 1,15 2,25 0,45 2,3 2,71 2,24 4,13 20 8 3,63 1,4 2,97 4,13 0,25 2,12 20 2,24 2,71 2,3 0,45 2,25 1,15 2,4 DORMITORIO DORMITORIO PRINCIPAL S.H COCINA SALA COMEDOR NPT:+5.73 BALCÓN BALCÓN SH HALL CLOSET NPT:+5.73 NPT:+5.73 NPT:+5.73 WALKING CLOSET 0,25 PLANO REMODELADO 49 51 PLANTA 3ER NIVEL escala 1/50 NPT:+5.73 LAVANDERÍA A A B B PLANO ACTUAL PLANO

PRINCIPAL

BALCÓN BALCÓN OFICINA

CLOSET

ALAMCÉN DE ENFERMERÍA NPT:+5.73

BALCÓN

CLOSET

1/50

3,63 4,37 8

3 4 5 6 7 8

REMODELADO

Gonzales UBICACIÓN: Santa

Perú

Martinez ÁREA

AÑO

Stephany Gonzales

Casa

Anita, Lima,

INGENIERO: Guillermo Leon

CONSTRUIDA: 3er piso 104.25m2

DE CONSTRUCCIÓN: FOTOGRAFÍAS:

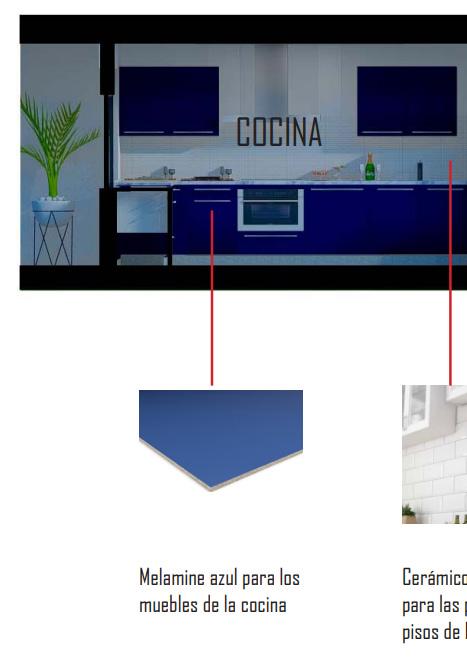

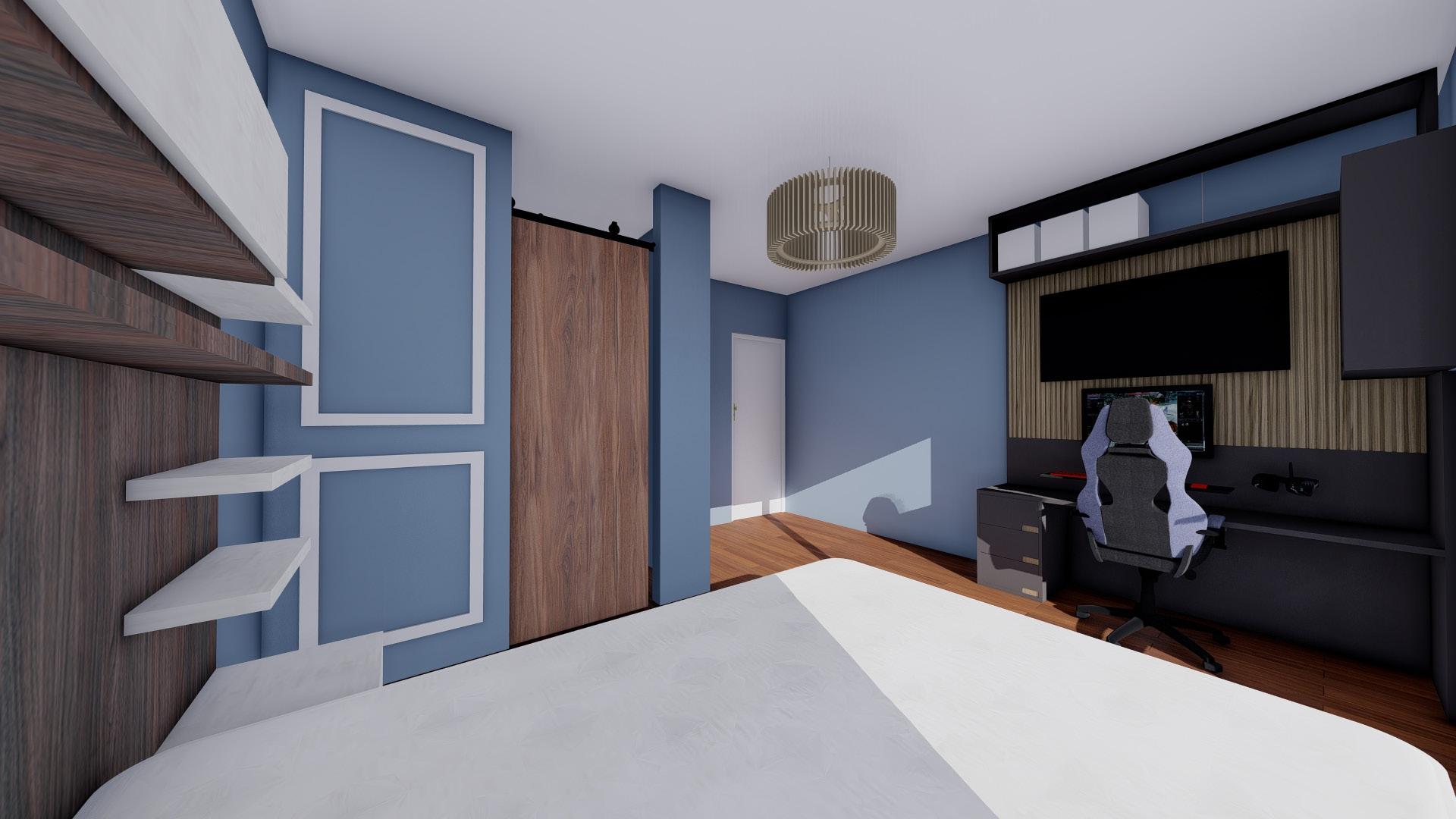

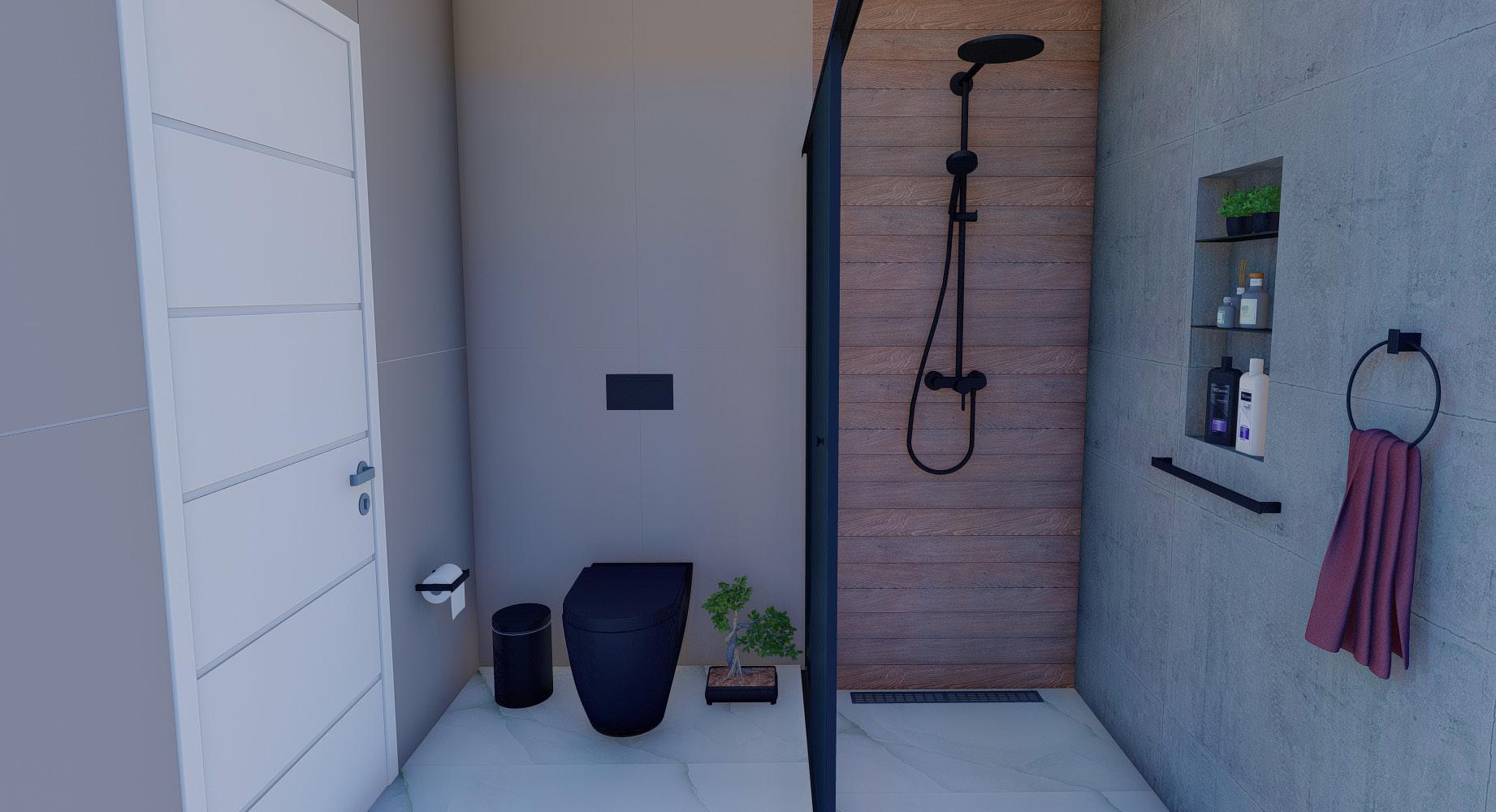

DORMITORIO SECUNDARIO BAÑO DE DORMITORIO

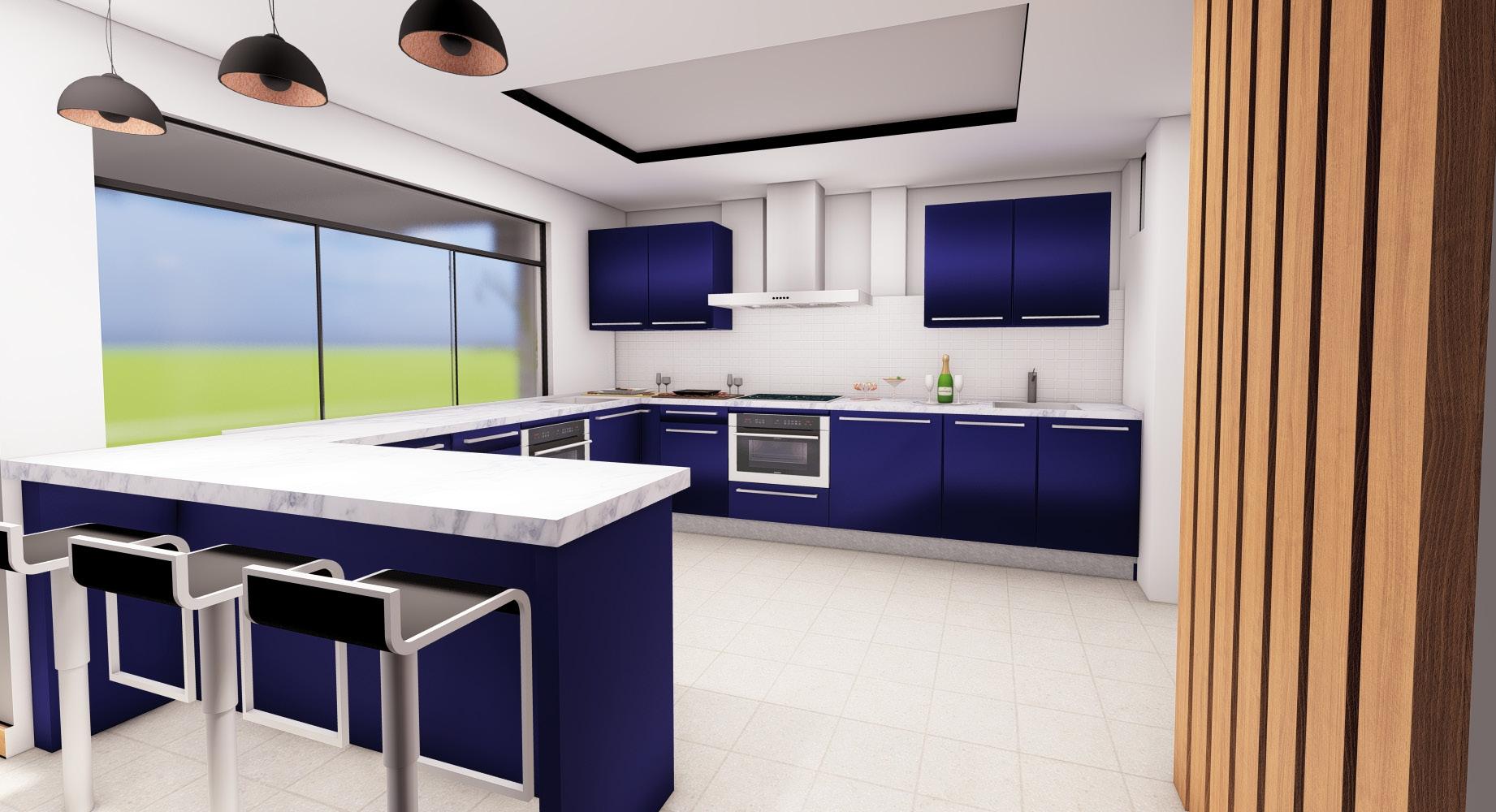

COCINA

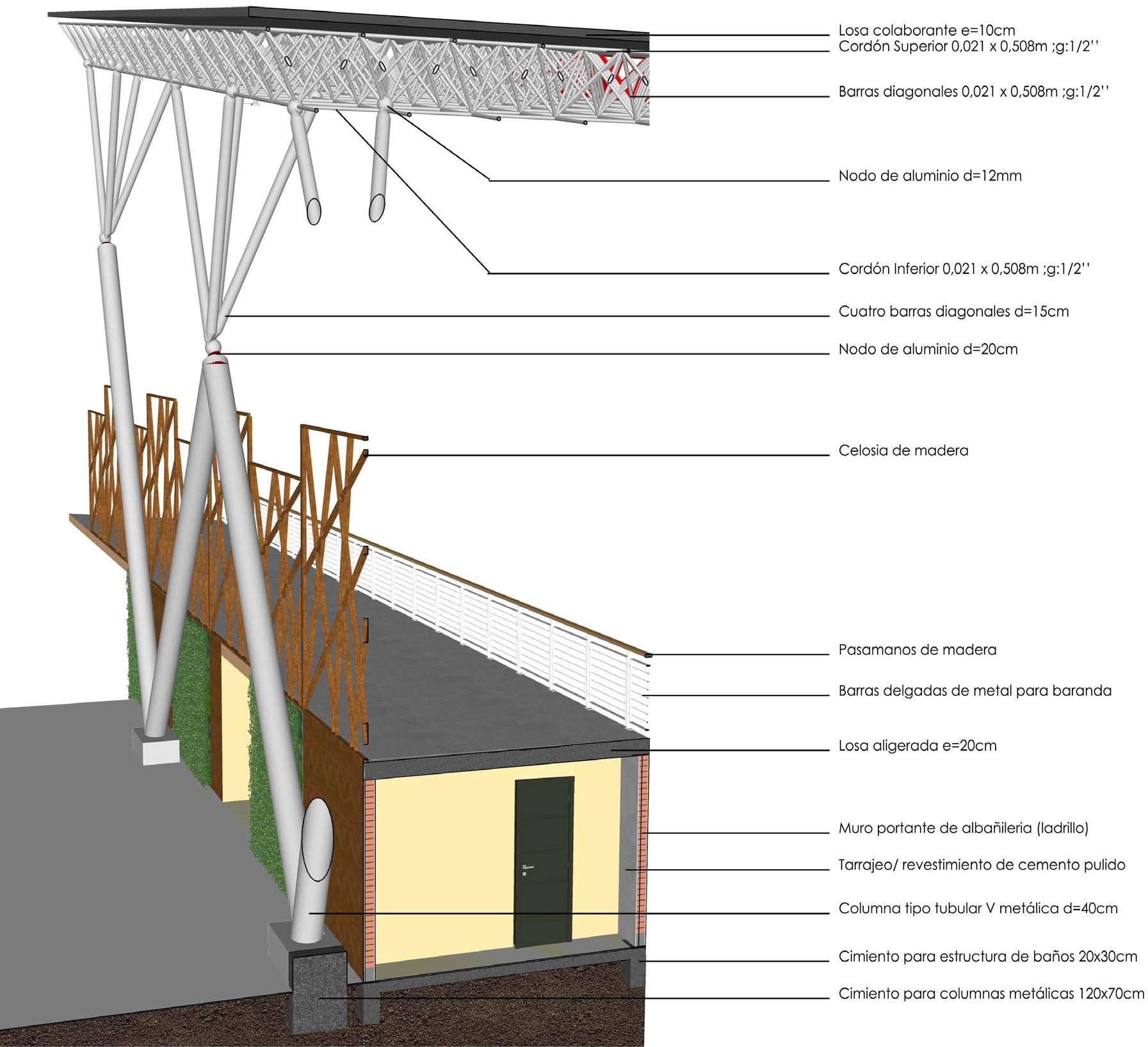

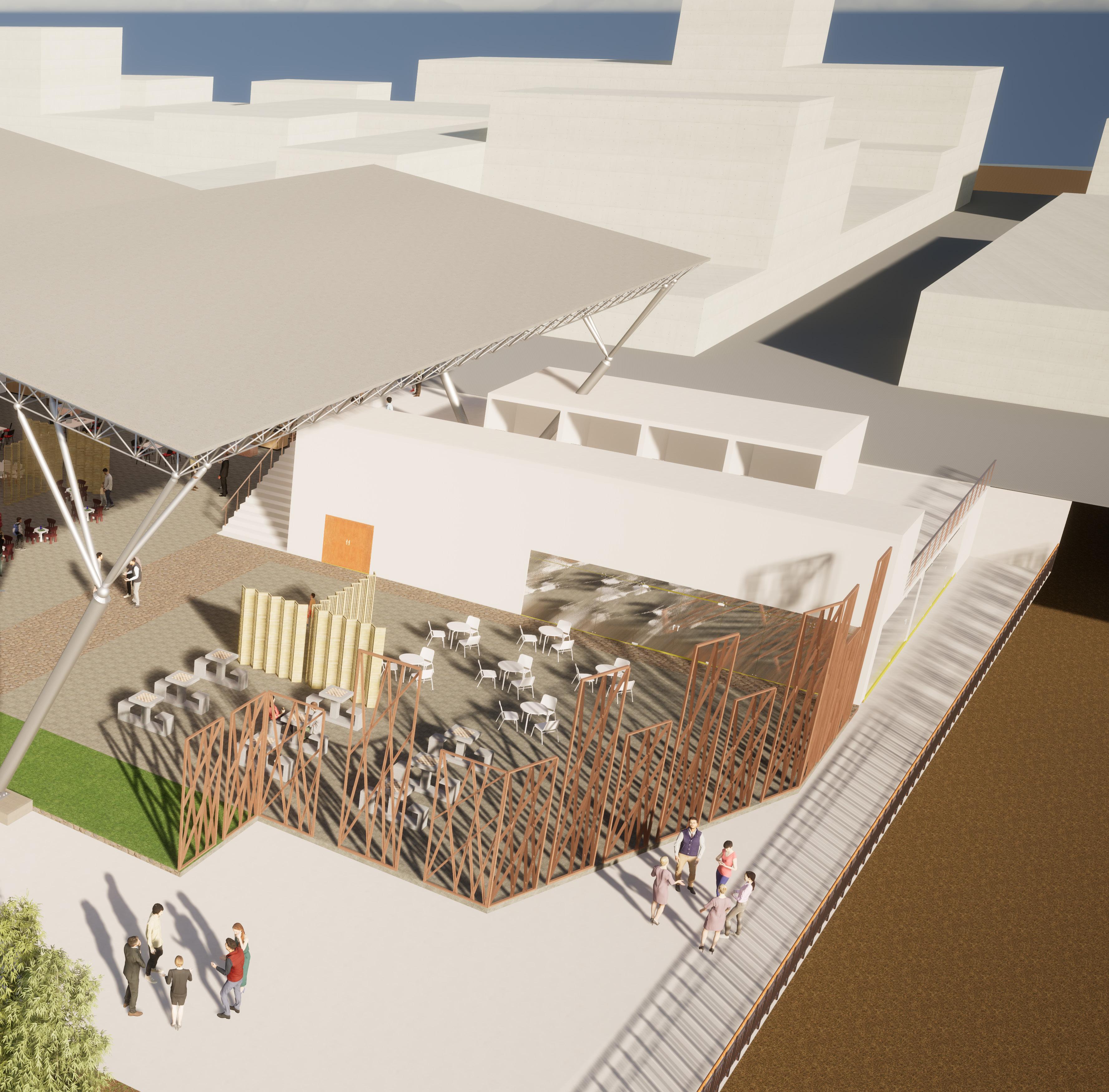

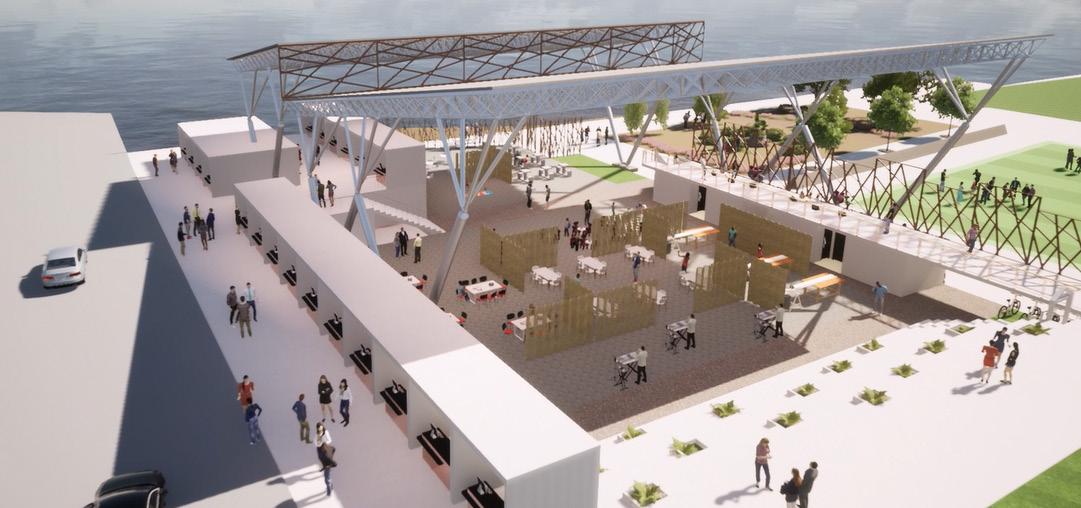

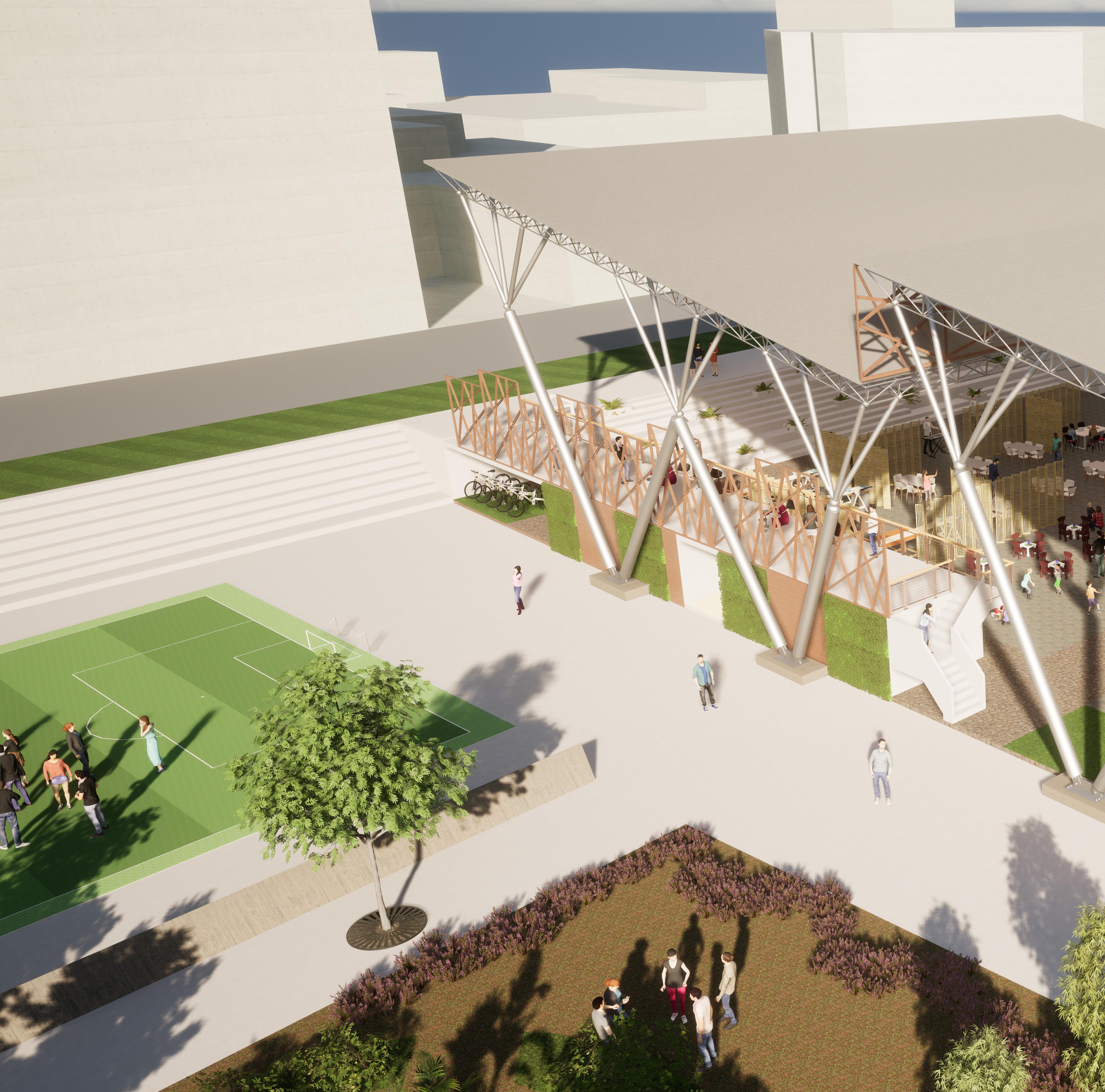

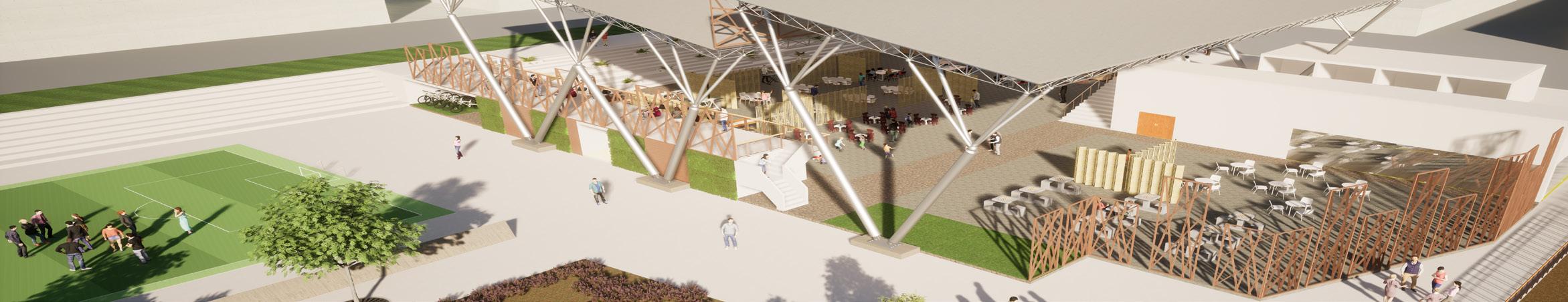

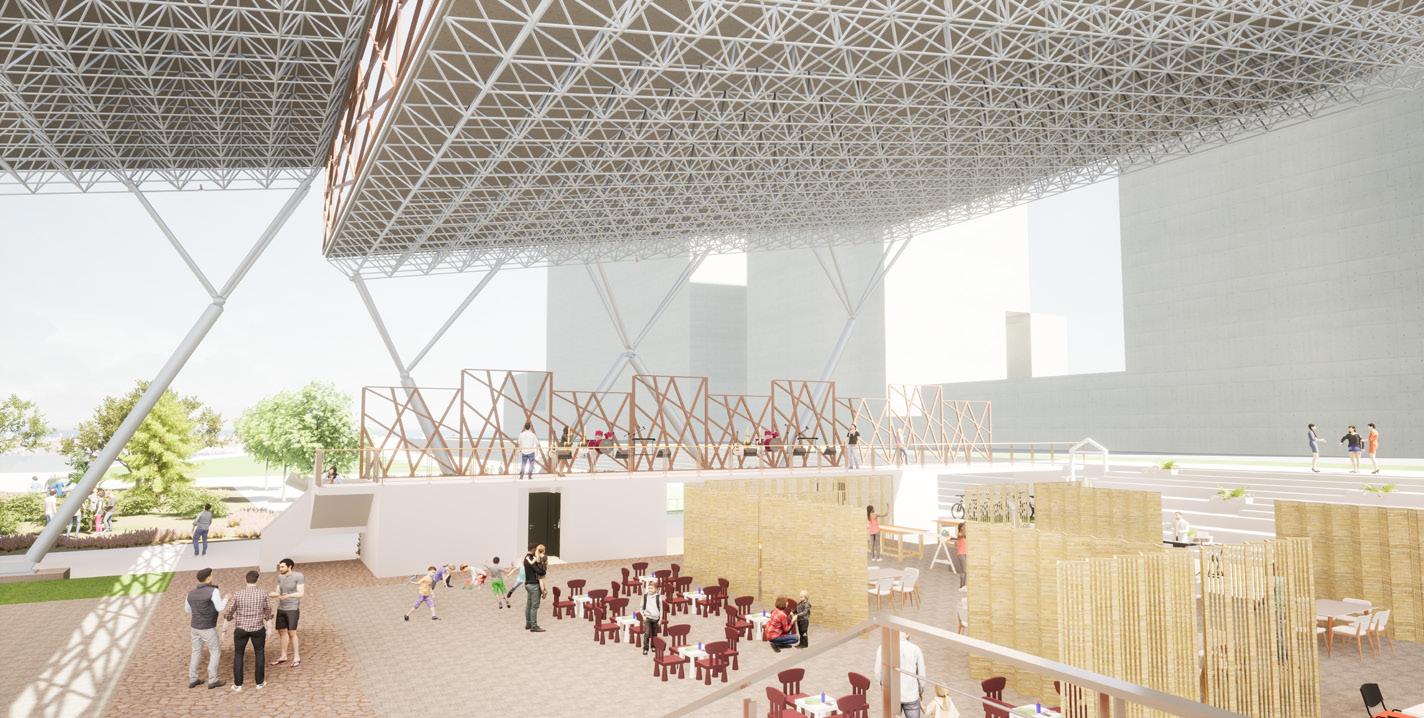

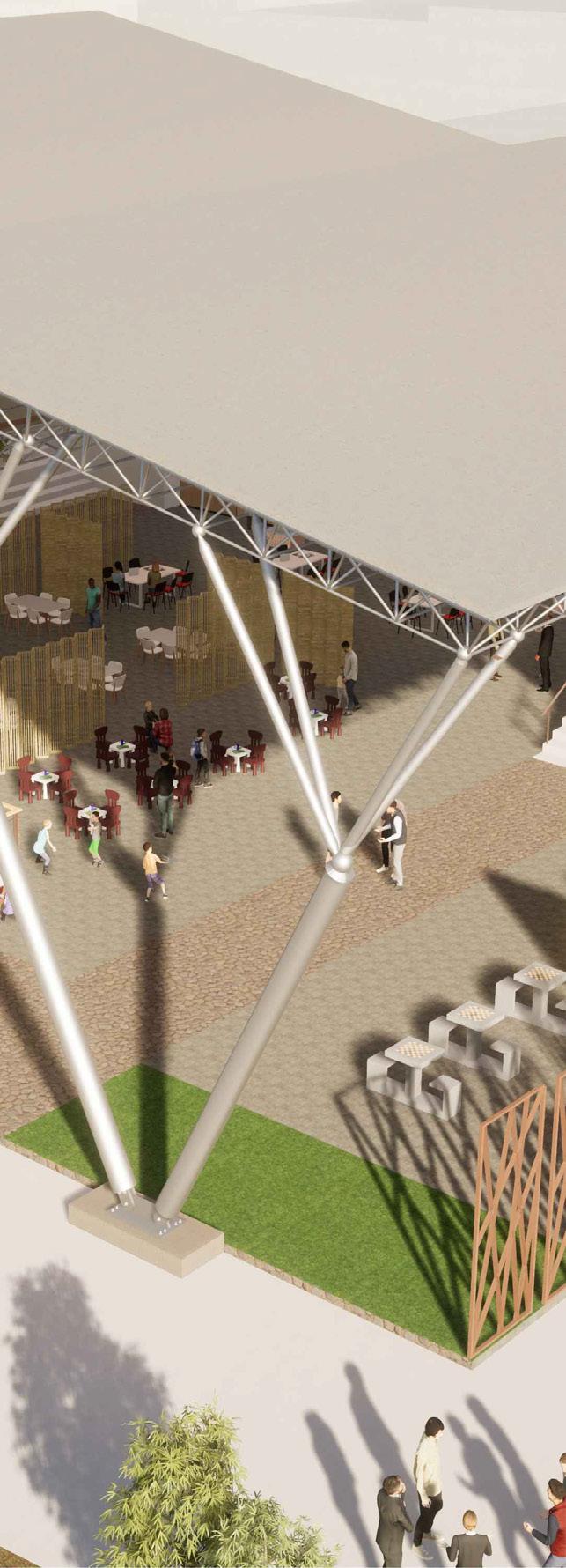

ESPACIO MULTIUSO “SISTEMA TRIDILOSA” PROYECTO UNIVERSITARIO 04 DEPÓSITO SALA DE REUNIONES TOPICO ADMINISTRACION CAFETERIA GIMNASIO ZONA DE TIENDAS ESPACIOS DE ESTUDIO TALLER DE MUSICA TALLER DE LECTURA TALLER DE MANUALIDADES TALLER DE CARPINTERIA ZONA DE JUEGOS LUDICOS PARA NIÑOS Y FAMILIAS TALLER DE YOGA ZONA PARA MESAS DE CAFETERIA N.P.T -2.80 N.P.T -2.80 N.P.T -2.80 N.P.T -2.80 SSHH MUJERES SSHH HOMBRES 3.30 31.68 24.55 1.65 1.65 1.17 9.63 1.20 3.83 3.83 20.80 8.27 14.70 35.50 6.43 1.50 13.95 1.50 3.85 SSHH MUJERES SSHH HOMBRES VESTIDORES MUJERES VESTIDORES HOMBRES DEP 2.02 1.50 9.40 2.50 9.06 1.00 1.75 0.97 5.37 3.18 1.20 10.42 5.95 4.45 26.71 20.17 52.83 52.83 5.95 2.02 30.05 3.18 1.20 10.42 7.97 44.86 C C A A B D D INGRESO APOYOS EN CONCRETO APOYOS EN CONCRETO APOYOS EN CONCRETO APOYOS EN CONCRETO APOYOS EN CONCRETO APOYOS EN CONCRETO PROYECCIÓN DE LOSA PROYECCIÓN DE LOSA PROYECCIÓN DE LOSA PROYECCIÓN DE LOSA FACULTAD ARQUITECTURA MONTERICO CURSO: TECHOS ALIGERADOS ENCOFRADOS

SECCIÓN:

PROFESORES: PROYECTO: PROYECTO CONSTRUCTIVO PLANO: ALUMNAS: LÁMINA AUNIVERSIDAD CIENCIAS

PLANTA ESC -CLAUDIA USCATA

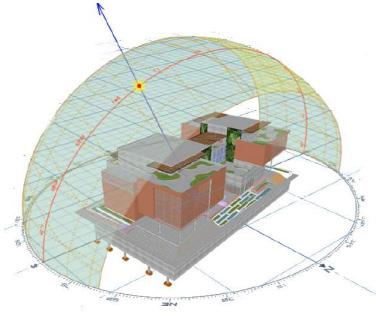

-OSWALDO -CESAR ZAMBRANO DEL PROYECTO -2.80 INGRESO INGRESO INGRESO INGRESO INGRESO RECORRIDO DEL SOL VIENTOS JIRÓN LARCO HERRERA PENDIENTE: 10% PENDIENTE: 10% VIENTOS Brisa ligera Velocidad máxima: 16.4 km/h Velocidad mínima: 11.9 km/h La dirección promedio de viento es proveniente del suroeste NUBOSIDAD Día más despejado: 20% (febrero) Día menos despejado: 74% (agosto) ASOLEAMIENTO La cara sur del terreno es la que se ve más afectada por mayor luz solar durante el verano SALIDA Y PUESTA DE SOL Salida de sol más tardía: 18:40 (enero) Salida de sol más temprana: 05:32 (noviembre)
