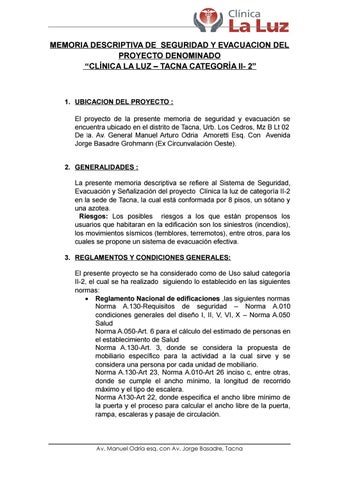

MEMORIA DESCRIPTIVA DE SEGURIDAD Y EVACUACION DEL PROYECTO DENOMINADO “CLÍNICA LA LUZ – TACNA CATEGORÍA II- 2”

1. UBICACION DEL PROYECTO : El proyecto de la presente memoria de seguridad y evacuación se encuentra ubicado en el distrito de Tacna, Urb. Los Cedros, Mz B Lt 02 De la. Av. General Manuel Arturo Odria Amoretti Esq. Con Avenida Jorge Basadre Grohmann (Ex Circunvalación Oeste).

2. GENERALIDADES : La presente memoria descriptiva se refiere al Sistema de Seguridad, Evacuación y Señalización del proyecto Clínica la luz de categoría II-2 en la sede de Tacna, la cual está conformada por 8 pisos, un sótano y una azotea.

Riesgos: Los posibles riesgos a los que están propensos los usuarios que habitaran en la edificación son los siniestros (incendios), los movimientos sísmicos (temblores, terremotos), entre otros, para los cuales se propone un sistema de evacuación efectiva.

3. REGLAMENTOS Y CONDICIONES GENERALES: El presente proyecto se ha considerado como de Uso salud categoría II-2, el cual se ha realizado siguiendo lo establecido en las siguientes normas:  Reglamento Nacional de edificaciones ,las siguientes normas Norma A.130-Requisitos de seguridad – Norma A.010 condiciones generales del diseño I, II, V, VI, X – Norma A.050 Salud Norma A.050-Art. 6 para el cálculo del estimado de personas en el establecimiento de Salud Norma A.130-Art. 3, donde se considera la propuesta de mobiliario específico para la actividad a la cual sirve y se considera una persona por cada unidad de mobiliario.

Norma A.130-Art 23, Norma A.010-Art 26 inciso c, entre otras, donde se cumple el ancho mínimo, la longitud de recorrido máximo y el tipo de escalera.

Norma A130-Art 22, donde especifica el ancho libre mínimo de la puerta y el proceso para calcular el ancho libre de la puerta, rampa, escaleras y pasaje de circulación.

Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________



Código de Seguridad Humana de la National Fire Protection Association (NFPA 101) , Tabla 7.3.1.2 , donde en el caso de los niveles de estacionamiento en sótano no se considera una carga de ocupantes oficial , debido a que se considera como área de transito no ocupada permanentemente , entre otros .

4. CLASIFICACION DE USO Y RIESGO DEL PROYECTO : El proyecto corresponde a una edificación de salud, destinada a desarrollar actividades cuya finalidad es la prestación de servicios que contribuye al mantenimiento o mejora de la salud de las personas. Las características de la construcción, materiales en acabados, mobiliario y equipamiento, la edificación deben clasificarse como de RIESGO ORDINARIO.

CONSIDERACIONES BÁSICAS: Tenemos que considerar medidas, acciones y procedimientos de recursos humanos y materiales, orientados hacia la planificación de programas y actividades para evitar o reducir los efectos de riesgo existente en la Clínica de categoría II-2 Podemos resumir y señalar, al mismo tiempo, que una planificación estratégica de la prevención de los riesgos, tiene dos objetivos generales: por un lado, minimizar los riesgos, y por otro prevenir considerando los planes de seguridad y contando con todos La Prevención (Antes): La estimación del riesgo y la reducción del riesgo La Respuesta (Durante): ante las emergencias (incluye la atención propiamente dicha, la evaluación de daños y la rehabilitación) La Reconstrucción (Después) ESTIMACIÓN DEL RIESGO La Estimación de Riesgo en Defensa Civil, es el conjunto de acciones y procedimientos que se realizan en un determinado área para evaluar los peligros y el análisis de las condiciones de vulnerabilidad, para determinar o calcular el riesgo esperado (probabilidades de daños: pérdidas de vida e infraestructura).

Complementariamente, como producto de dicho proceso, recomendar las medidas de prevención (de carácter estructural y no estructural) adecuadas, con la finalidad de mitigar o reducir los efectos de los Desastres, ante la ocurrencia de un peligro o peligros previamente identificados.

Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

En tal sentido, sólo se puede hablar de riesgo ® cuando el correspondiente escenario se ha evaluado en función de peligro (P) y la vulnerabilidad (V), que puede expresarse en forma probabilística a través de la fórmula siguiente: R = (P x V) También se evalúa el riesgo, después de ocurrido un desastre. La evaluación de daños, pérdidas y víctimas, cuantificando daños ocasionados.

RIESGO CONSIDERANDO: (SOTANO, PRIMER PISO AL OCTAVO PISO Y AZOTE) Existe el riesgo propio de la edificación, por lo tanto se considera utilizar una lana interior retardarte de fuego en los tabiques de drywall, además de una serie de planes y equipos como las señales, luces de emergencia, detectores de humo, extintores de 6 kilos de PQS ubicados de acuerdo al plano de Señalización, además del sistema contra incendios.

5. ACCESIBILIDAD (INGRESOS Y SALIDAS) : Los ingresos y salidas son fácilmente visibles tanto desde el exterior como del interior y cuentan con fácil acceso de carácter vehicular y peatonal.

Se ingresa a la clínica mediante dos accesos, uno de acceso peatonal frente a la avenida principal Manuel Odria y otro de acceso vehicular frente a la avenida Jorge Basadre , los cuales cumplen con las normas establecidas del A.130 - Articulo 22 de ancho libre de medios de evacuación y con los requisito de medidas mínimas de 1.20 como ancho exigible .

Estos garantizan la evacuación del local en menos de tres minutos a una zona de seguridad al exterior, previamente señaladas .Las puertas y salidas son fácilmente identificables por su ubicación. En el primer nivel existen dos salidas directas a las zonas de seguridad ubicadas en el exterior.

6. CONSIDERACION DE DISEÑO DE VIAS DE EVACUACION (ESCALERAS, PUERTAS Y PASAJES DE CIRCULACION): A) ESCALERA : La evacuación de la edificación está planteada a través de una escalera La Escalera: Viene desde el sótano hasta el 1º piso y de la azotea al 1er piso. Ésta corresponde al traslado de la ruta hasta la zona de seguridad externa.

Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

Si bien el RNE establece que toda edificación requiere de dos escaleras de evacuación, para el anteproyecto se está considerando solamente una teniendo en cuenta que el área construida se ha visto recortada por los retiros dejados en ambos frentes, determinando un área que permite que la distancia máxima del evacuante en los pisos superiores a una zona segura (escalera de evacuación) sea de 15.65 y en el sótano 15.65 ( menor a 45 m), contando la edificación con un sistema preventivo como detectores de humo, alarma contra incendios y rociadores en los sótanos.

Escalera (Ruta 2): Viene desde el sótano hasta el 1º piso. Tiene un ancho de 1.45m y pasos de 0.30 y contrapasos de 0.175, cuenta con pasamanos continuos en todo su recorrido en ambos lados de la escalera. Las gradas contarán con cantoneras metálicas.

La escalera total cumple con el ancho mínimo establecido en el RNE A.130, Art. 23 y la longitud de recorrido máximo es de 42.50m, cumpliendo con lo establecido en le RNE A.010, Art. 25,inciso c).

Esta escalera es del tipo cerrada (RNE A.010, Art. 26, inciso b.5) con un cerramiento con resistencia de una hora y puerta cortafuego a prueba de humo, con cierra puertas y barra antipático. El sótano contará con sistema de rociadores.

Escalera (Ruta 1): Viene desde la azotea hasta el 1º piso. Tiene un ancho de 1.45, pasos de 0.30 y contrapasos de 0.175, cuenta con pasamanos continuos en todo su recorrido en ambos lados de la escalera. Las gradas contarán con cantoneras metálicas.

B) PUERTAS : Los vanos de ingreso a la escalera que viene del sótano son de 1.00m y para los que vienen de los pisos superiores también es de 1.00m. 

Puerta de Ingreso Principal (Av. Manuel Odria)

Salida de Ruta 2 = 20 personas (Según el RNE A.130, Art. 22 indica 0.005 m por persona.)

20 personas x 0.005 m/persona = 0.10 m. POR LO CUAL EL ANCHO DEL VANO DE LA PUERTA PRINCIPAL, DE 3.80 m cumple con lo establecido por la norma.

Salida de Ruta 1 = 554 personas (Según el RNE A.130, Art. 22 indica 0.005 m por persona.)

Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

554 personas x 0.005 m/persona = 2.770m. POR LO CUAL EL ANCHO DEL VANO DE LA PUERTA PRINCIPAL, DE 3.80 m cumple con lo establecido por la norma.

C) PASAJE DE CIRCULACION : El Corredor de circulación en los pisos superiores que conduce a los ocupantes hacia la escalera de evacuación tiene un ancho de 2.10 Capacidad máxima hasta la azotea: Según el RNE A.130, Art. 22 indica 0.005 m por persona.

554 personas x 0.005 m/persona = 2.77m. POR LO CUAL EL ANCHO DEL CORREDOR DE CIRCULACION, DE 2.77 m que existe en todos los niveles cumple con lo establecido por la norma.

7. RUTAS DE EVACUACION INTERNAS Y AREAS DE SEGURIDAD EXTERNA: RUTA 1: Viene desde la azotea mediante una escalera hasta el 1º piso que da hacia una puerta de 1.00, para luego llegar a un hall de circulación de 2.77 el cual recorres para llegar a la salida de emergencia principal de 3.80m. Asimismo cumple con lo establecido en la norma.

RUTA 2: Viene desde el sótano mediante una escalera hasta el 1º piso que da hacia una puerta de 1.00, para luego llegar a un hall de circulación de 2.77 el cual recorres para llegar a la salida de emergencia principal de 3.80m. Asimismo cumple con lo establecido en la norma.

AREAS DE SEGURIDAD EXTERNA ZONA 1: Sobre el ingreso principal, para las personas que evacuan por la Ruta 1 y 2 ZONA 2: En el retiro también al costado de jardinera de fachada principal para los evacuantes del comercio exterior.

8. CALCULO DE CAPACIDAD MAXIMA DEL EDIFICIO (CALCULO DE AFORO): Para calcular el número de ocupantes para las distintas áreas del edificio de Salud se ha tomado como base los coeficientes de ocupación establecidos en el RNE y en la NFPA 101.

Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

Los Factor de densidad asumidos se determinara según lo siguiente: RNE, Norma A.050, Art. 6- Áreas de servicio ambulatorios y diagnostico 6m2 por persona, Oficinas u otros 10 m2 por persona, Sala de espera 0.80 m2 por persona.

9. CALCULO CRITICA:

DEL TIEMPO

MAXIMO DE EVACUACION

RUTA

A) CONSIDERACIONES Criterios y normatividad tomada del Reglamento nacional de Edificaciones para el cálculo de las vías de escape y salidas.     

TITULO III. 1 ARQUITECTURA NORMA A.010 Consideraciones Generales de Seguridad. Capítulos I, II, V, VI, X NORMA A.050 SALUD NORMAL A.130 REQUISITOS DE SEGURIDAD Evacuación del edificio o ambientes en menos de 3 minutos.

Teniendo en cuenta que por una puerta de 1.20, por cada 60 cm. de ancho, pasa una persona cada segundo.

Ancho de puertas y salidas de 1.20 m.

B) POBLACIÓN MÁXIMA DE LA CLÍNICA : 52 personas Azotea (Zona crítica) Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

C) TOTAL POBLACIÓN MÁXIMA : 554

PERSONAS.

D) CALCULO DEL TIEMPO DE EVACUACION: Calculo por RUTA (ruta crítica) Evacua en caso extremo a 52 personas en total desde el cuarto nivel por dos salidas y una escalera de 1.45 de ancho.

1 persona se demora 1 segundo en salir 0.60 2 personas se demoran 2 segundo en salir por 1.20 9no piso (Azotea): Distancia vertical 183 pasos = 183 seg 9no piso (Azotea): Distancia horizontal 26,1 = 26 seg TIEMPO TOTAL DE EVACUACION 183 + 26 = 209 SEGUNDOS De lo zona critica del proyecto se considera la evacuación de la última persona del cuarto piso en 209 segundos como máximo por una salida 10. SISTEMAS DE PREVENCION Y SEGURIDAD: A) SEÑALIZACION Y LUCES DE EMERGENCIA : Se colocarán señales tanto de material foto luminiscente como iluminadas, referidas a: Información general: Numeración de pisos, señalización de rutas, rutas de escape, salidas etc.

Información del equipo contra incendios: extintores, pulsadores, alarmas contra incendio.

Prohibitivos: Advertencia de peligro donde sean requeridas, tal como tableros eléctricos, uso de ascensores etc.

Asimismo se ha previsto un sistema integral de luces de emergencia a lo largo del recorrido de las diferentes rutas de evacuación.

B) SISTEMA DE DETECCION Y ALARMAS CONTRA INCENDIO Considerando el uso del local, se le dotará de un sistema integral de detección, alarmas y equipo contra incendio, incluyendo la instalación de pulsadores de alarma de uso manual y sonoro en distintos puntos de Edificación, interconectados y con central de alarma ubicado en el 5º piso en Recepción.

C) SISTEMA DE EXTENCION Basados en el tipo de edificación, se ha previsto la instalación tanto de extintores portátiles colocados a distancias caminables no mayor 20 metros debidamente señalizados, así como de gabinetes contra incendio con mangueras de 30 m de largo en toda la instalación, Av. Manuel Odría esq. con Av. Jorge Basadre, Tacna

_____________________________________________________________________

ubicados teniendo en cuenta los criterios determinados en la Norma A.130 del RNE y la colocación de un sistema de rociadores en el sótano de estacionamientos.

Igualmente se está considerando la instalación de conexión para bomberos (siamesa) en el frontis que da a la Av. Manuel Odria.

Para uso exclusivo de estos sistemas se construirá una cisterna en el sótano.

ZE D) PRIMEROS AUXILIOS La oficina administrativa tendrá distribuido en cada piso un botiquín con medicamentos básicos para atender afecciones médicas menores.
