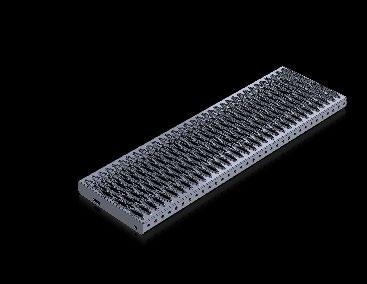

BLECHPROFILROST TYP RUND – GRIP & FLOW 30 S P

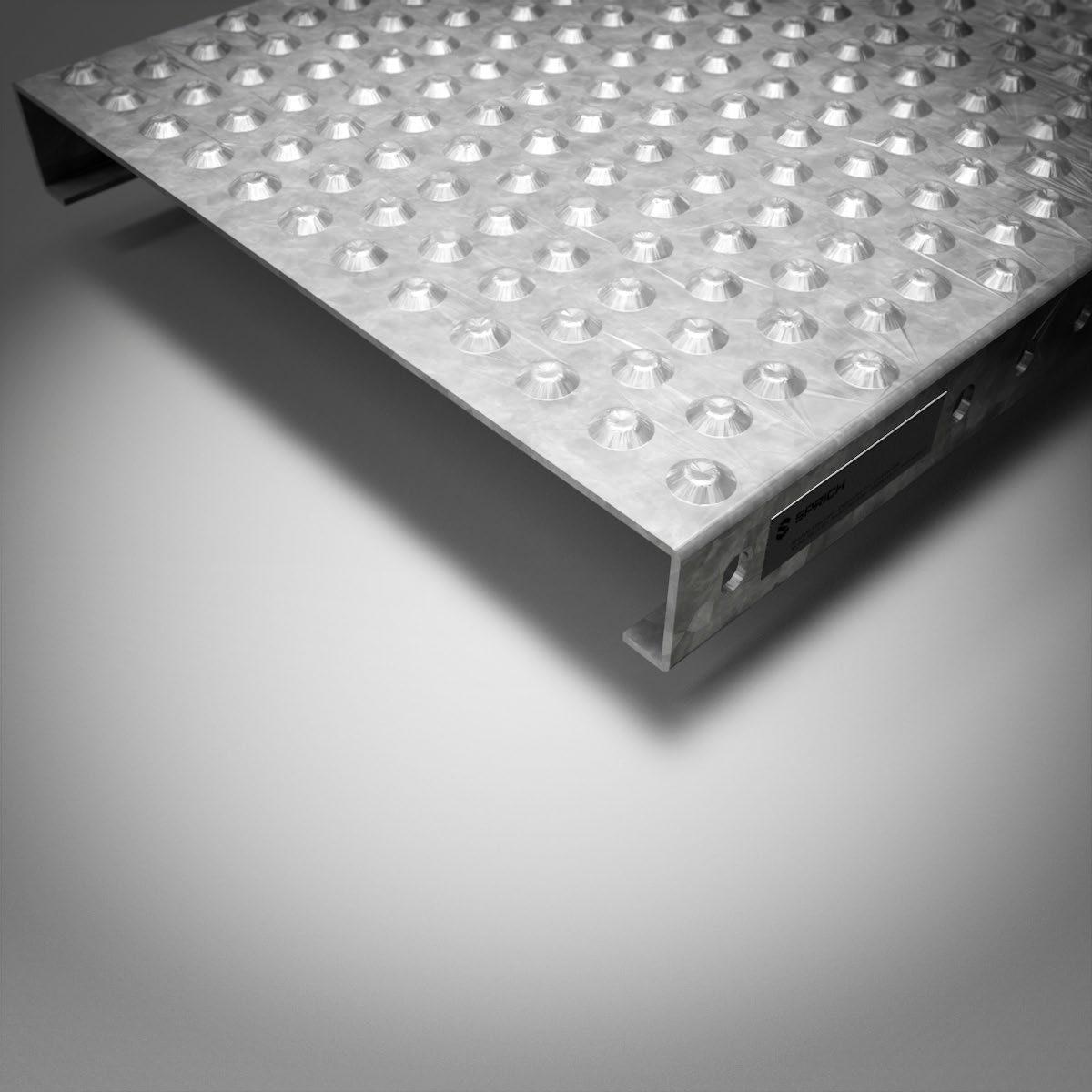

Der Blechprofilrost Typ RUND GRIP & FLOW 30 SP von SPRICH besticht durch seine Eleganz. Seine Stärke ist die Sicherheit und er verfügt über eine gute Rutschhemmung sowie optimale Eigenschaften im Nassbereich.
WERKSTOFF
Stahl (roh/ feuerverzinkt) Edelstahl (gebeizt)
DIN EN 50976
S235 JR (ST37-2)
EN 573 AlMg3 G22
OBERFLÄCHENBEHANDLUNG
• Roh (unbehandelt)
• Feuerverzinkt
• Pulverbeschichtet RAL oder NCS
Weitere Oberflächenbehandlungen auf Anfrage.
GRÖSSEN
Hinweis: Weicht die Breite von der Standardbreite ab, so werden keine Seitenlöcher gebohrt.
Technisch bedingte Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich
EINSATZ / ANWENDUNGEN
begehbar Fluchttreppen (Aussen- und Innenbereich), auch geeignet für Nass- und Trockenbereich
befahrbar Auf Anfrage.
GLEITSCHUTZ (RUTSCHKLASSEN)
Der Typ Rund Grip & Flow 30 SP zeichnet sich durch eine Rutschhemmung R11 aus.
VORTEILE
• Trittsicher bei nassen Verhältnissen
• Angenehmes Stand- und Laufgefühl
• Optimale Drainagewirkung
• Grosse Spannweite mit geringem Gewicht
• Licht- und luftdurchlässig
PLANKENTYP
Technisch bedingte Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich

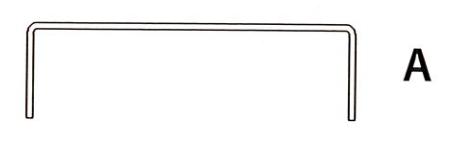

U- Profil (A)

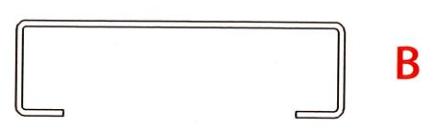

Doppel- U- Profil (B) Standard

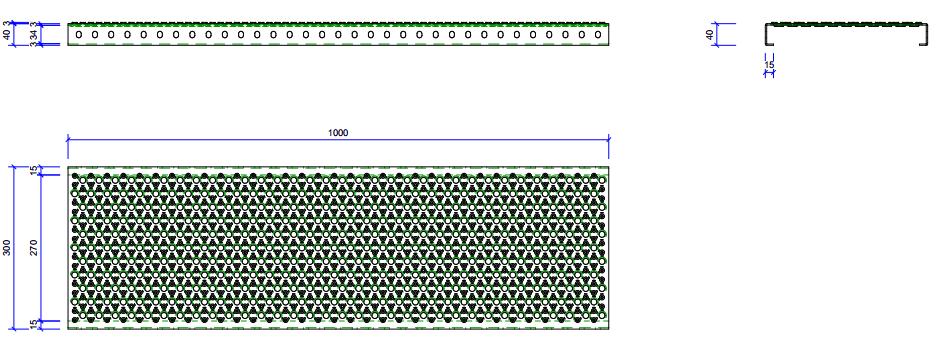

VERMASSUNG
Bei der Breite müssen die Teilungsmassschritte beachtet werden.
Symbolbild Vermassung
Technisch bedingte Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich
BEFESTIGUNGEN

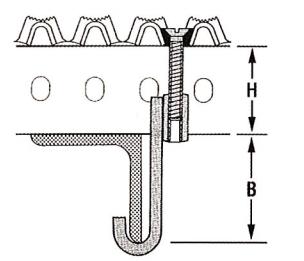

Krallenbefestigung
Befestigungssystem bestehend aus
• Kralle
• Senkkopfschraube (geeignet für Typ RUND)
S -Klammer- Befestigung mit Lochplatte
Befestigungssystem bestehend aus
• eingeschweissten Lochplatten (gemäss Absprache)
• S-förmiger Klammer mit Schaube (geeignet für Typ RUND)
Verbindung
Durch das Verschrauben der Profilroste untereinander werden Stolperkanten vermieden und die Last auf die angrenzenden Profilroste verteilt. Auf Kundenwundsch können wir die Profilroste bereits verschraubt oder verschweisst (verbunden) liefern.
Weitere Befestigungsvarianten auf Anfrage.
OPTIONALE AUSFÜHRUNGSVARIANTEN
Profilroste mit abgeschlossenen Enden
Geschlossene Seitenbacken oder Flachstahl werden an Profilrosten angeschweisst.
Technisch bedingte Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich
MONTAGE VARIANTEN

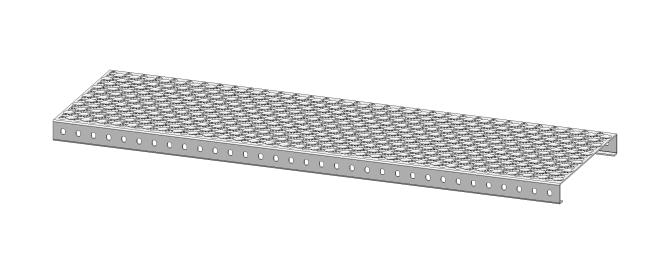

Das Blechprofil RUND kann durch einfache Ergänzung als Treppenstufe verwendet werden.

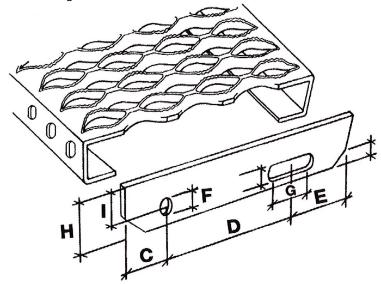

Profilroste als Treppenstufen
Wenn an Profilroste Seitenbacken angeschweisst werden, kann das Produkt als Treppenstufe eingesetzt werden. Damit können komplette Treppenanlagen erstellt werden. Die Bohrungen an den Seitenbacken erfolgen nach Standard oder in Absprache mit dem Kunden.

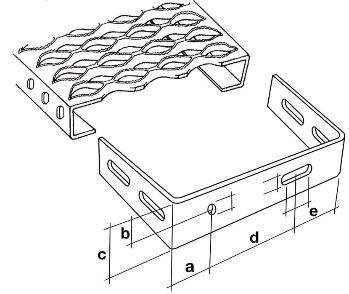

Montagewinkel
Nur wenn Standardlängen nicht anwendbar sind und die Längen unterschiedlich ausgeglichen werden müssen (Renovationen).
1. Bei festgelegten Wangenabständen kann die Stufe mit eingeschweissten Montagewinkeln geliefert werden.
2. Eine direkte Anpassung vor Ort kann mit separaten Montagewinkeln und Schrauben erfolgen.
Technisch bedingte Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich
