CONDICIONES DEL LUGAR Y ESTRATEGIAS DE IMPLANTACION

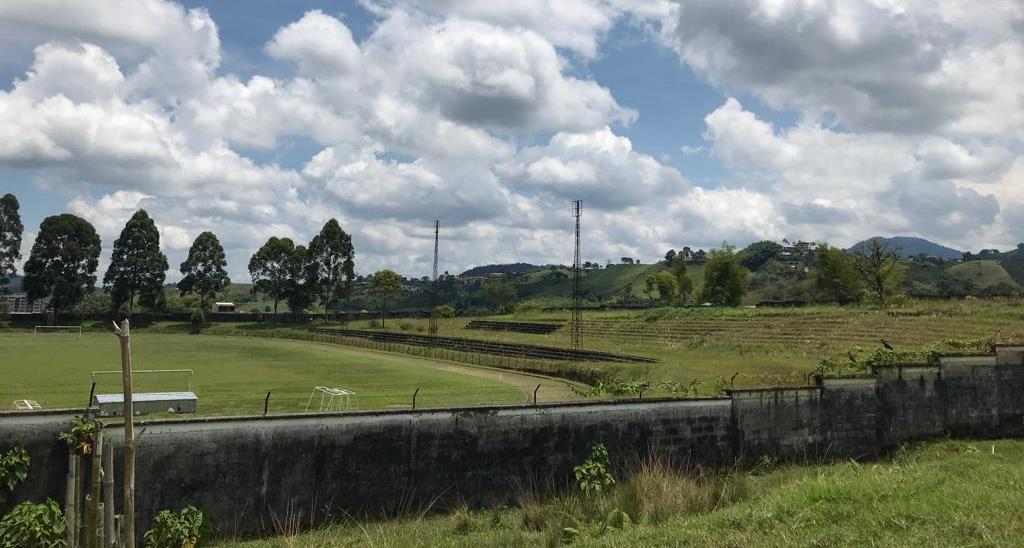

Lugar de intervención

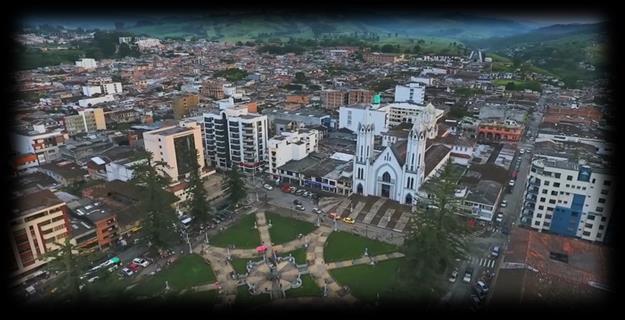

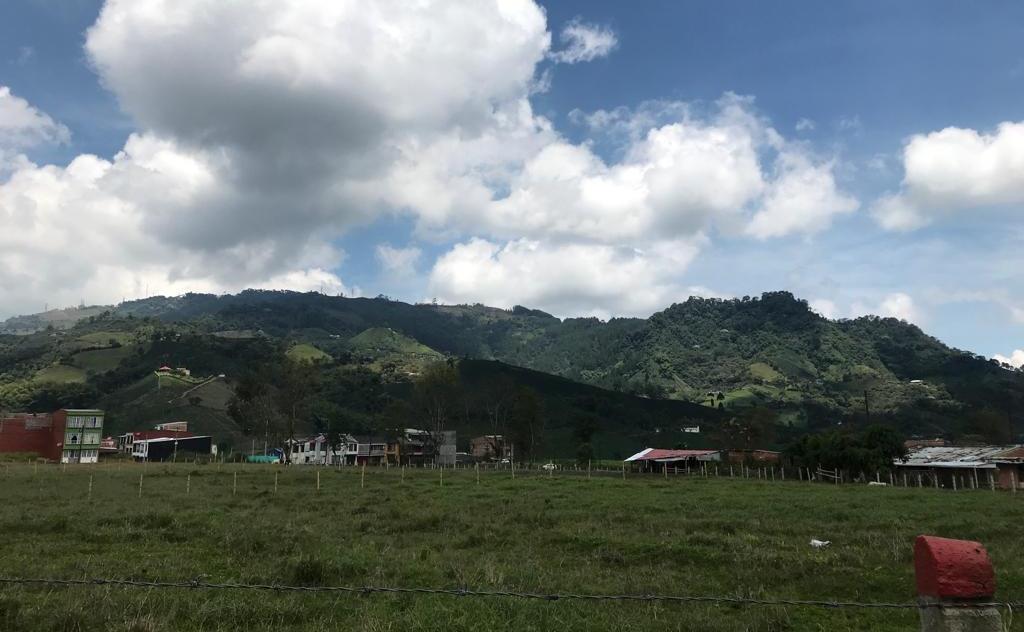

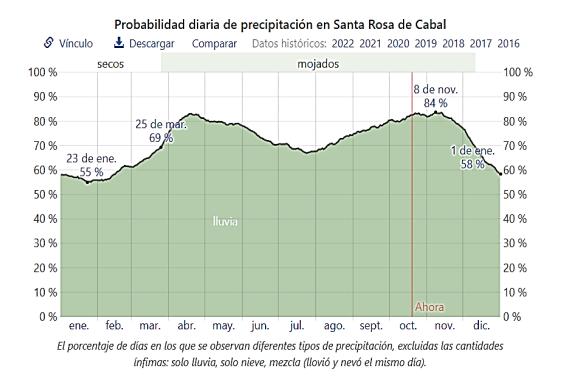

Santa Rosa de Cabal es un municipio colombiano ubicado al nororiente del Departamento de Risaralda en las coordenadas 4 grados 52 minutos latitud norte y 75 grados 37 minutos de longitud oeste Santa Rosa es atravesada por el Rio San Eugenio, cuenta con una altitud de 1,700 mts sobre el nivel del mar con un clima templado de montaña, con temperatura promedio de 19°C; su extensión municipal es de 48 600 hectáreas

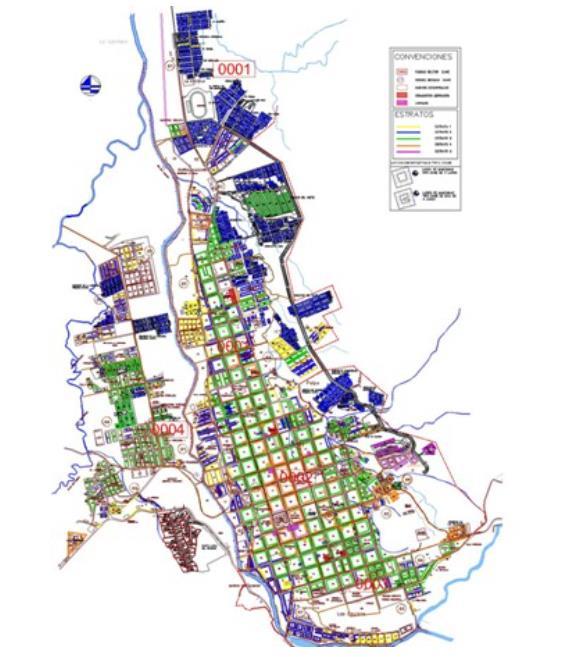

La morfología urbana que presenta Santa Rosa de Cabal es una estructura en Damero, manzanas de 80x80, predios de 15x60 y morfologías en U y L, principalmente inmersa en la región del Eje Cafetero y su economía gira alrededor del café, pero hoy en día el turismo a tomado mucha fuerza, tema de artesanías, manejo de madera y esterilla
Esta ciudad es considerada como una ciudad dormitorio por el hecho de que la mayoría de las personas que viven ahí laboran en los municipios cercanos, por ese motivo no permanecen en el lugar, también Santa Rosa se encuentra dividida por el rio San Eugenio y su estructura es lineal Norte Sur.
Es una zona que cuenta con pocos equipamientos públicos, y los pocos que contiene se ubican en la parte central, dejando a las zonas de las afueras con una falta de estos espacios públicos.

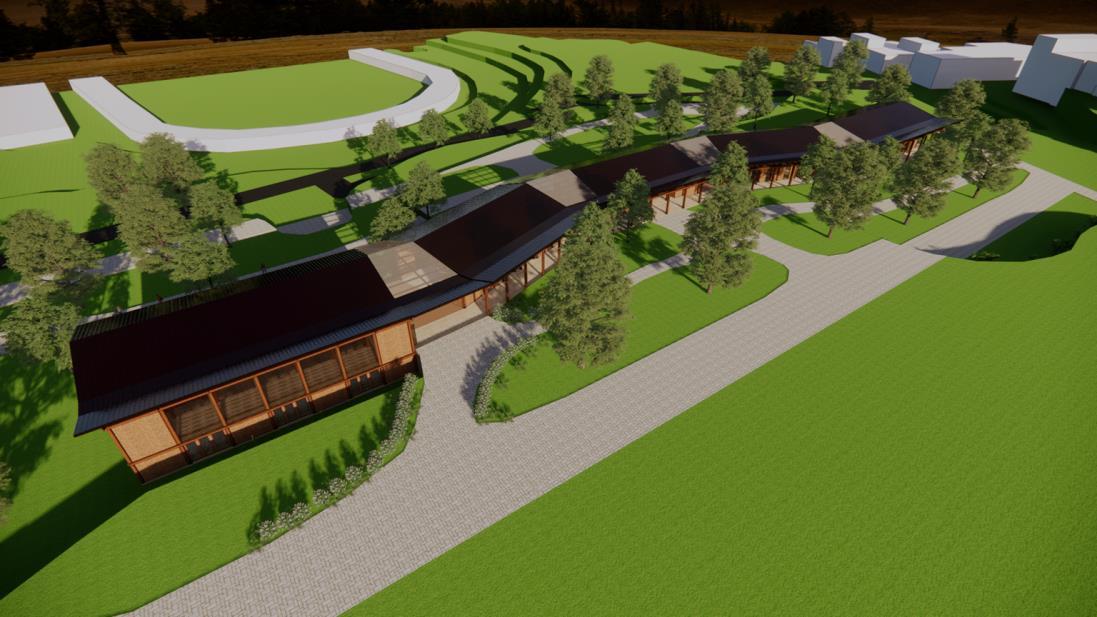

El Proyecto se implanta de una manera que logra convertirse en un punto nodal del barrio de Santa Rosa y además convertirse en Complemento para el Estadio.
Intervención del Proyecto
Así mismo el edificio se convierte en un edificio importante por estar sobre una de las vías principales, y con la propuesta de los diferentes senderos peatonales permite la integración del nuevo conjunto residencial y el estadio a la misma vez
El Centro Cultural y deportivo Integra no solamente a las preexistencias del lugar sino también a los habitantes del sector mediante el pabellón y el gran salón múltiple, lugares donde niños, adultos y personas mayores podrán disfrutar de distintas actividades al mismo tiempo
Santa Rosa De Cabal

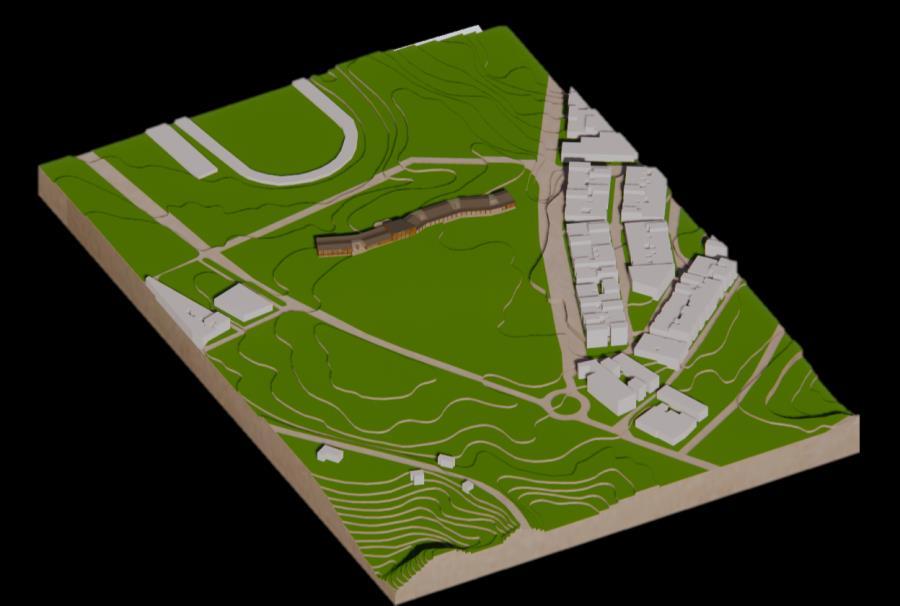

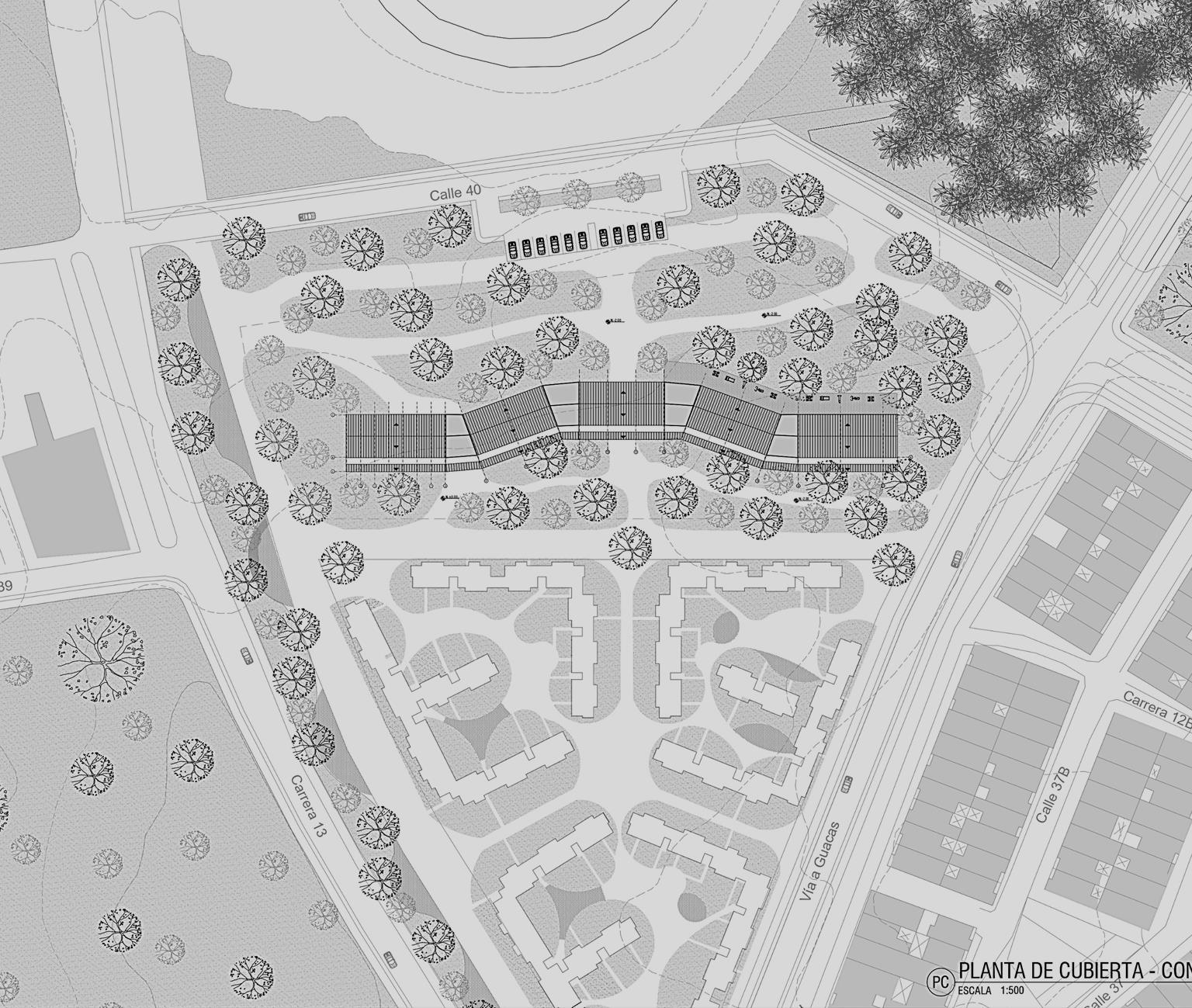

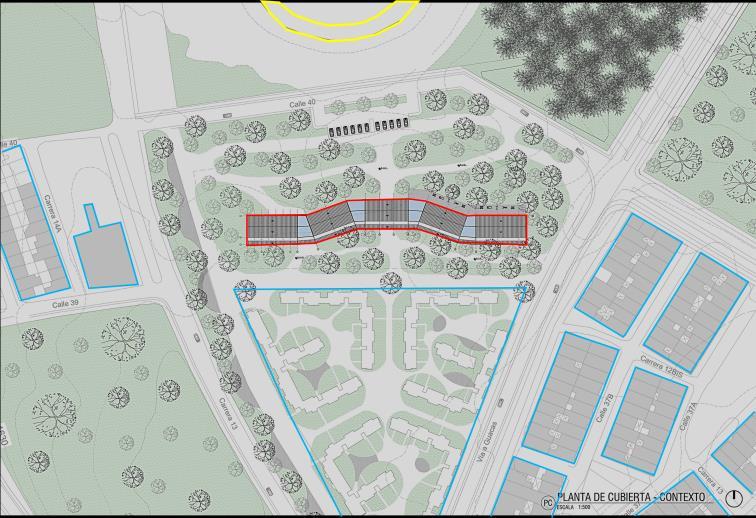

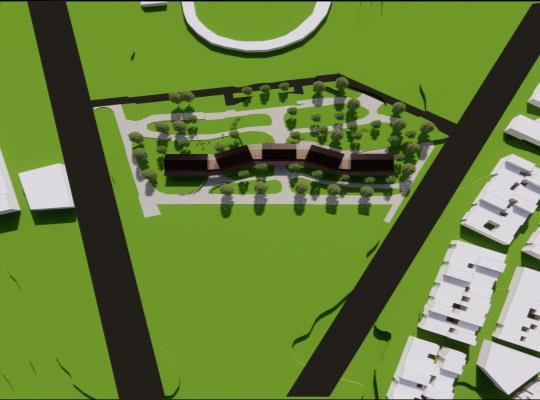

IMPLANTACION LOCALIZACION
Lugar de intervención Estadio Residencial
APROXIMACION
Vía Principal de Aproximación Senderos Peatonales Propuestos
OPERACIONES FORMALES

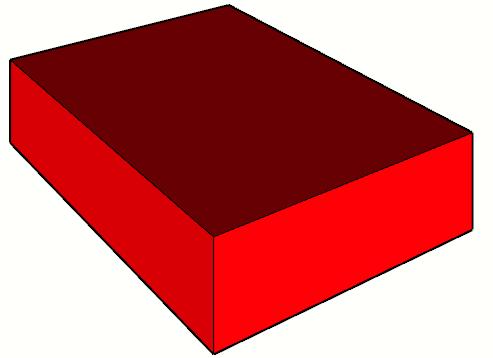

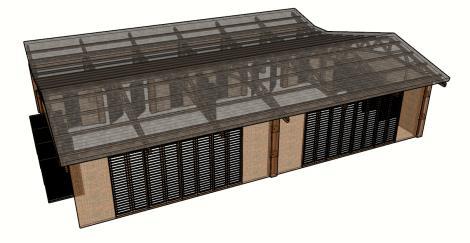

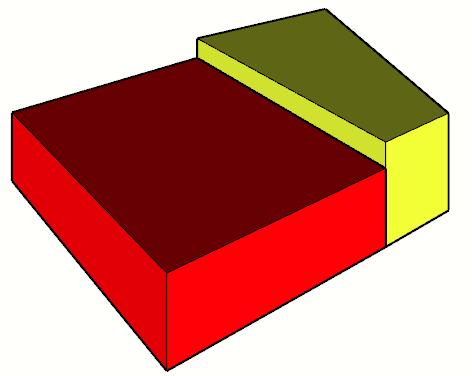

MODULO

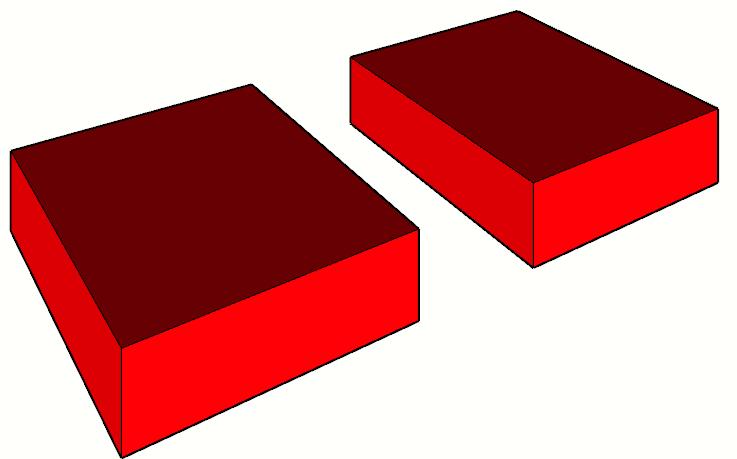

1. MODULO
2. AGRUPACION

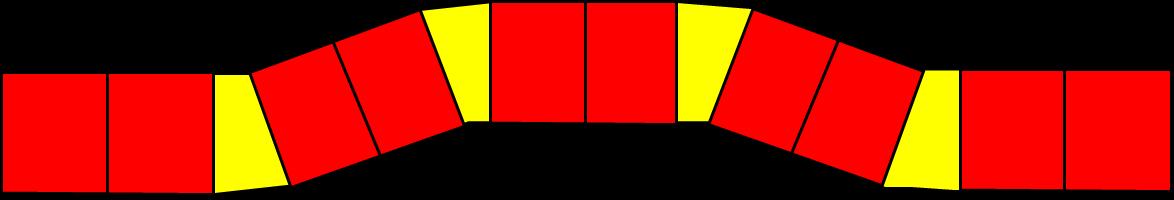

El proyecto se configura a partir de un modulo base siendo este el principal que se encargara de conformar el proyecto arquitectónico, esto con el fin de agrupar varios de estos módulos para así crear las 2 naves del proyecto y replicarlas para conformar un conjunto articulado a partir de la cubierta a 3 aguas, cerramientos en madera y mampostería además de los espacios de transición a modo de patios acristalados que se convierten en las articulaciones de las agrupaciones
3. ARTICULACION

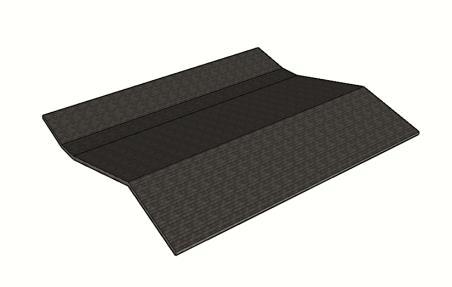

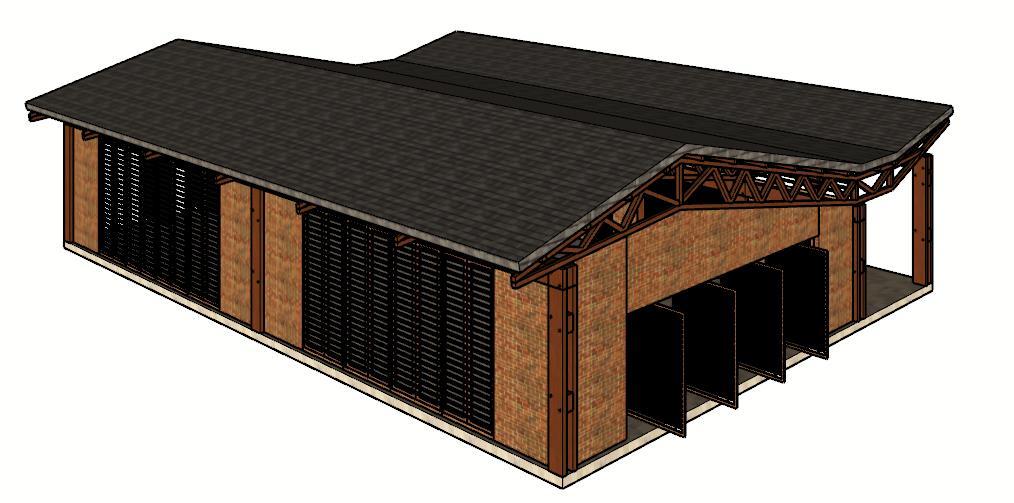

El modulo principal se conforma a partir de una cubierta a tres aguas en diferentes alturas que ayuda a demarcar los espacios de circulación y los de permanencia en el proyecto.

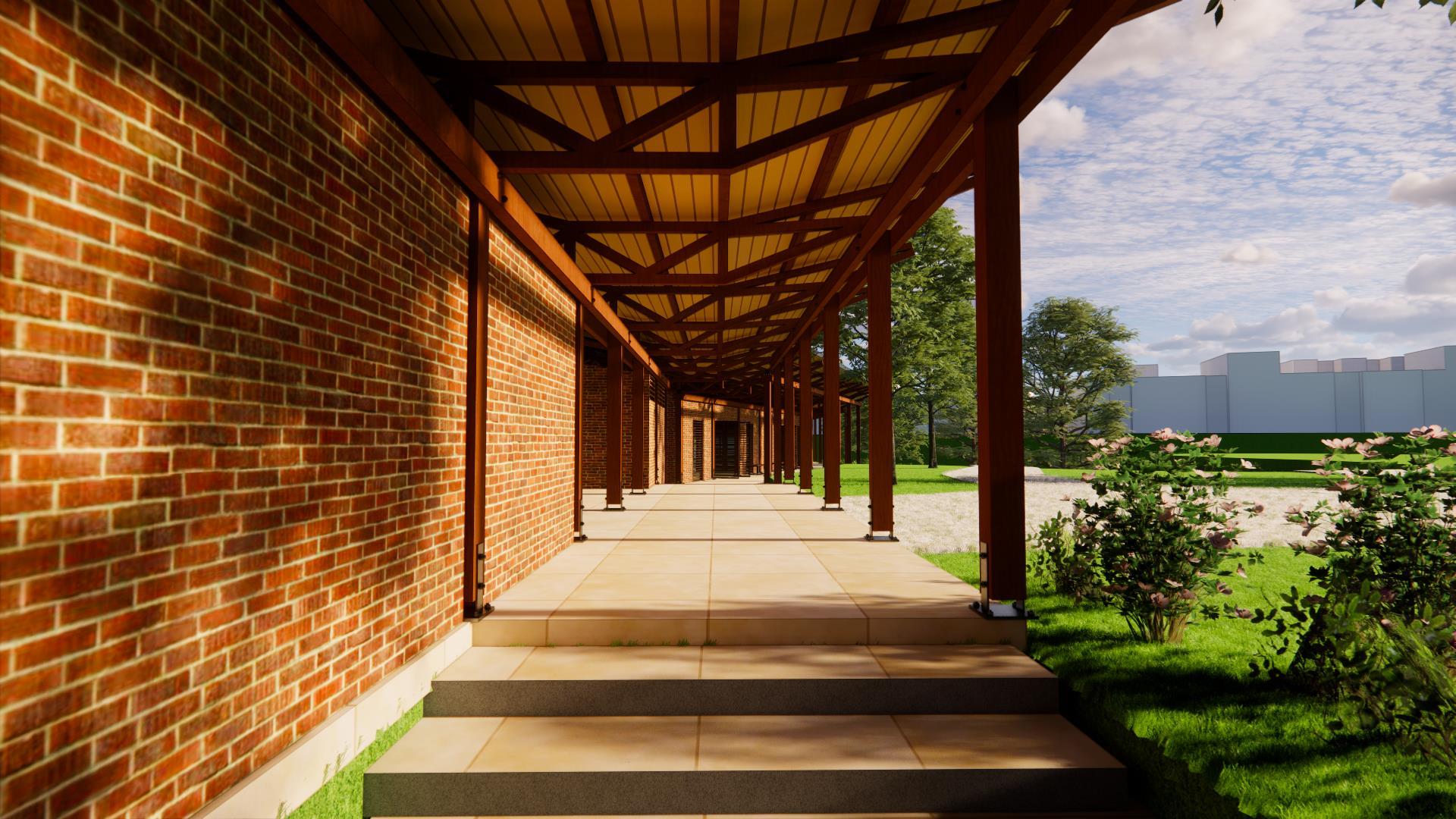

El Centro Cultural busca que el visitante este en constante relación con el lugar ya sea de manera visual o física, en el caso de la circulación al interior del edificio siempre estará con unas zonas verdes arbóreas como visual inmediata y los diferentes espacios de permanencia mantendrán una relación con las visuales exteriores lejanas del lugar como los guaduales, el estadio y los cerros

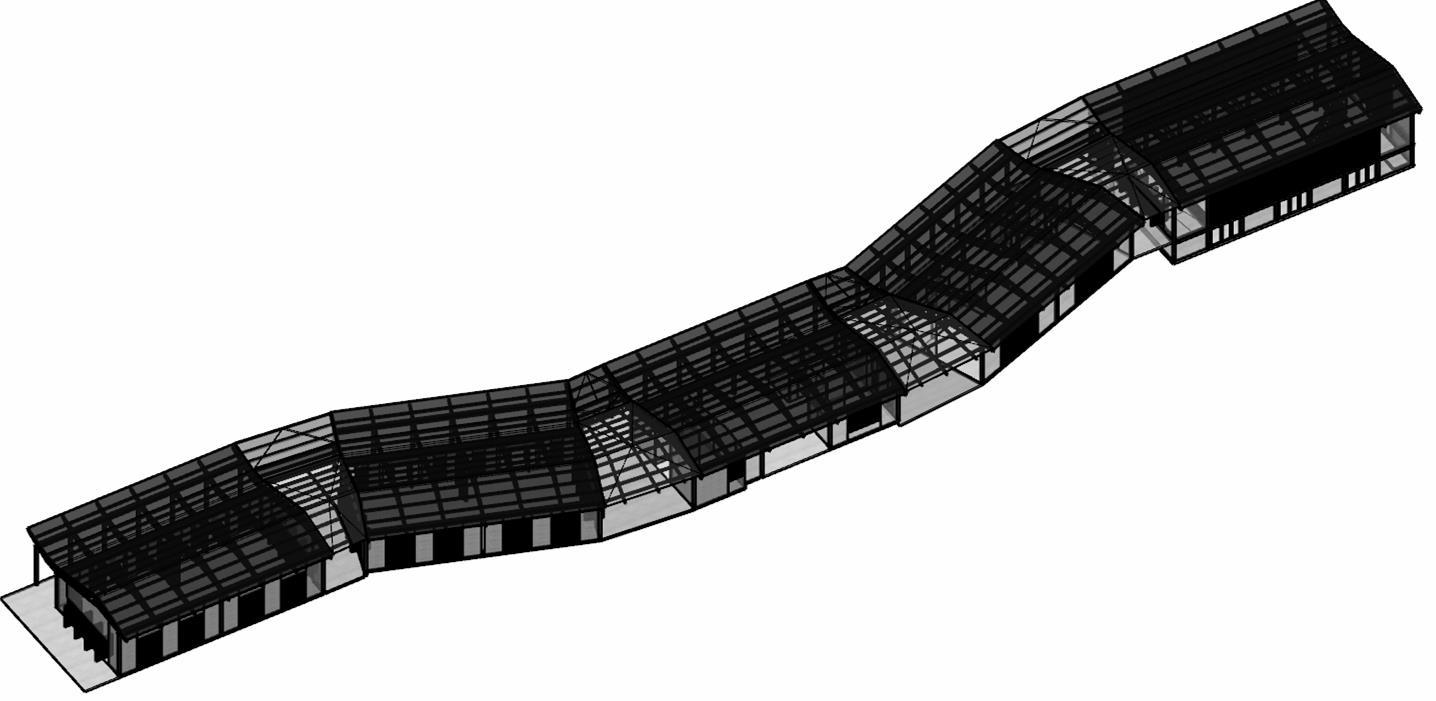

4. CONJUNTO

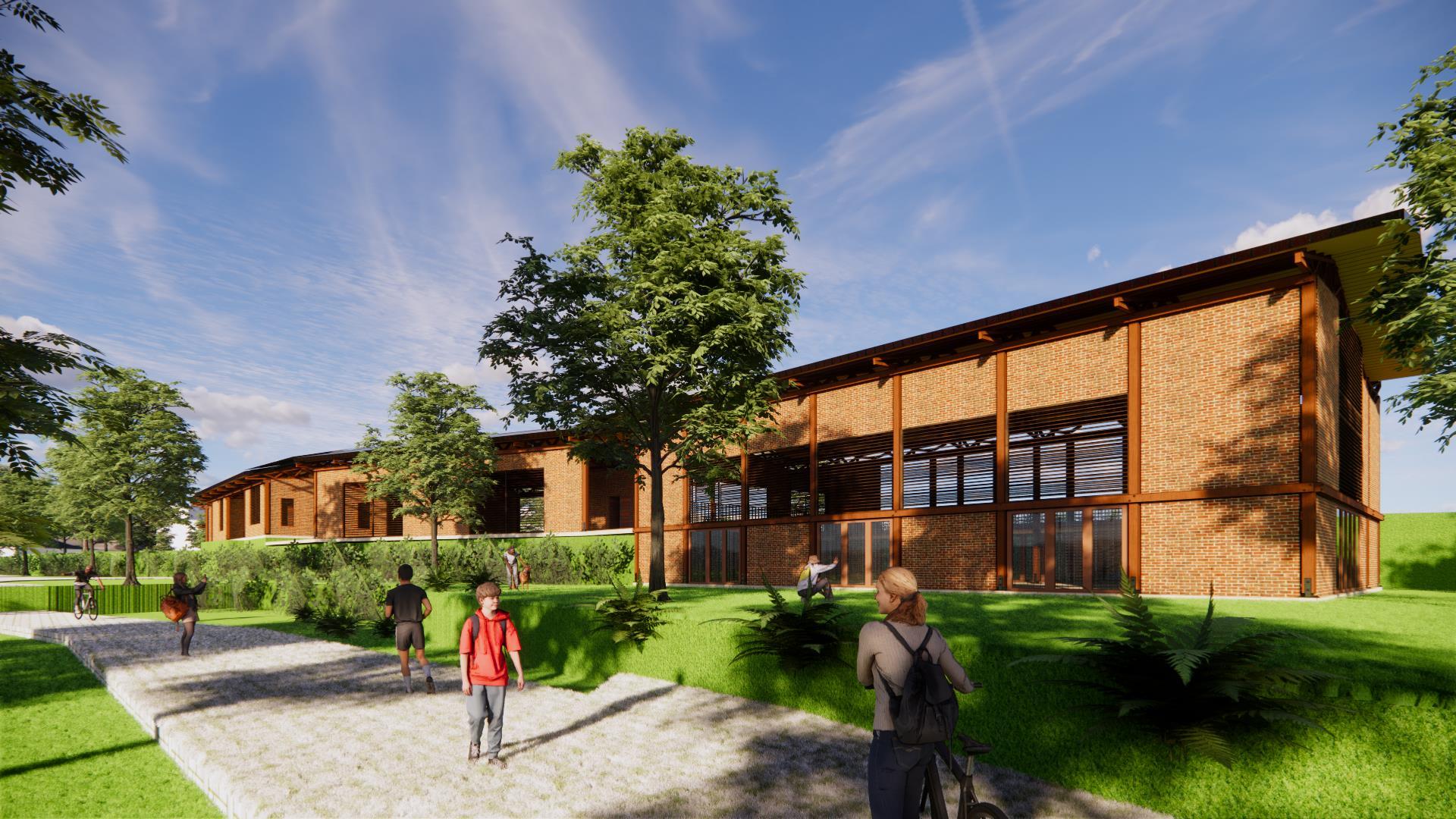

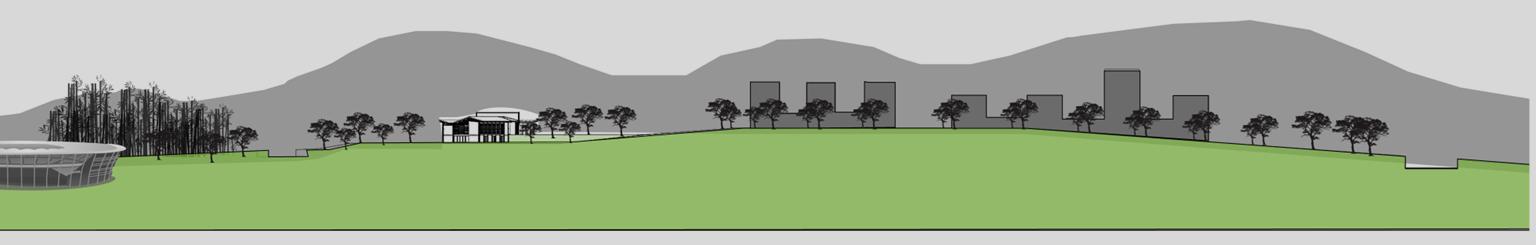

VISUALES PREDOMINANTES DEL EDIFICIO
La característica que hace que se vuelva replicable el proyecto es que permite que este pueda adaptarse a los diferentes tipos de configuraciones a partir de un modulo base, con la finalidad de poder acoplarse a las diferentes necesidades de la comunidad que lo requiera, proporcionando así un método progresivo de construcción con posibilidades de crecimiento en base a la conexión o articulación de cada una de las naves modulares, proporcionando una imagen clara de orden y ritmo en el conjunto, independientemente de su uso.
ESPACIALIDAD

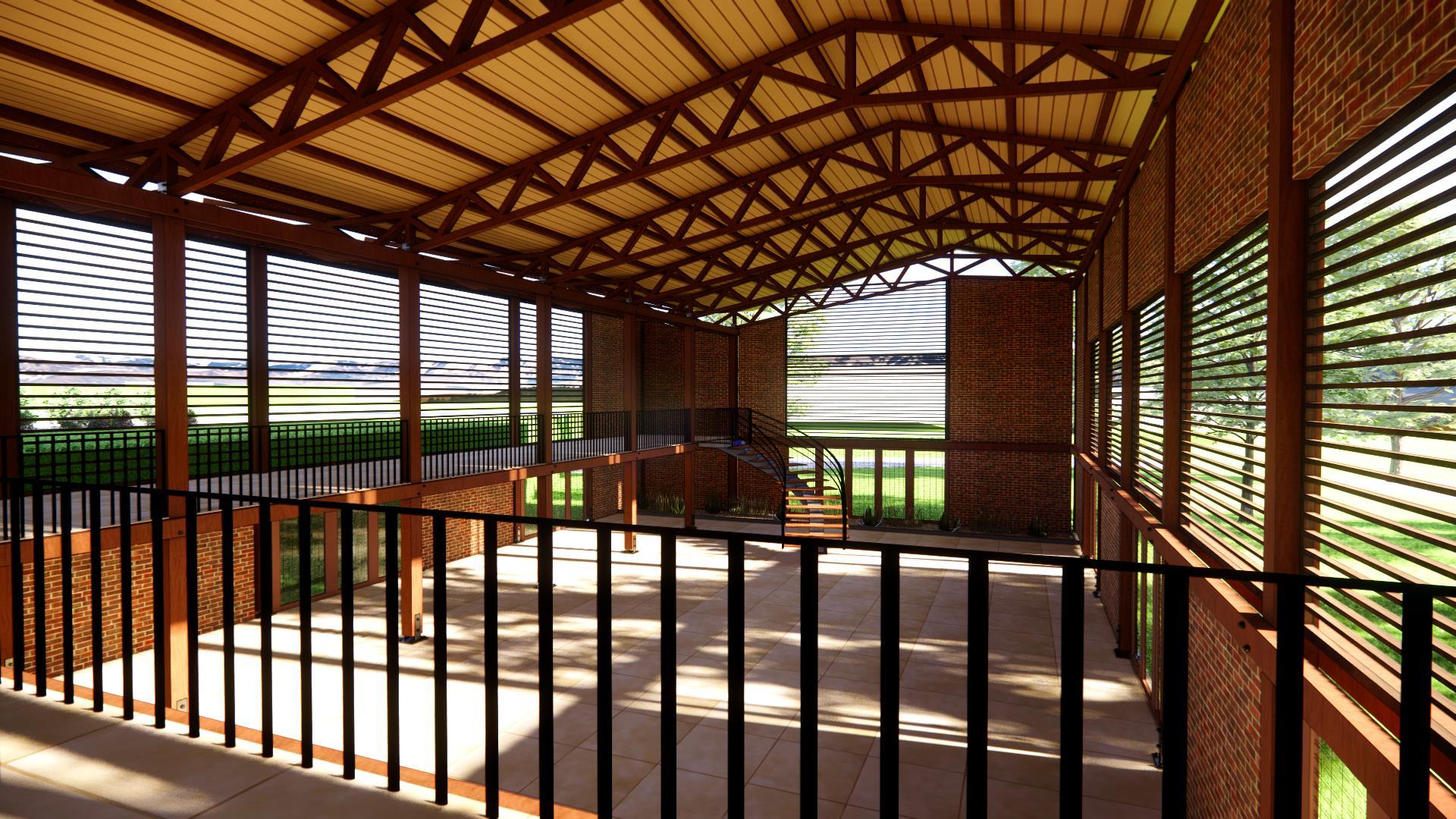

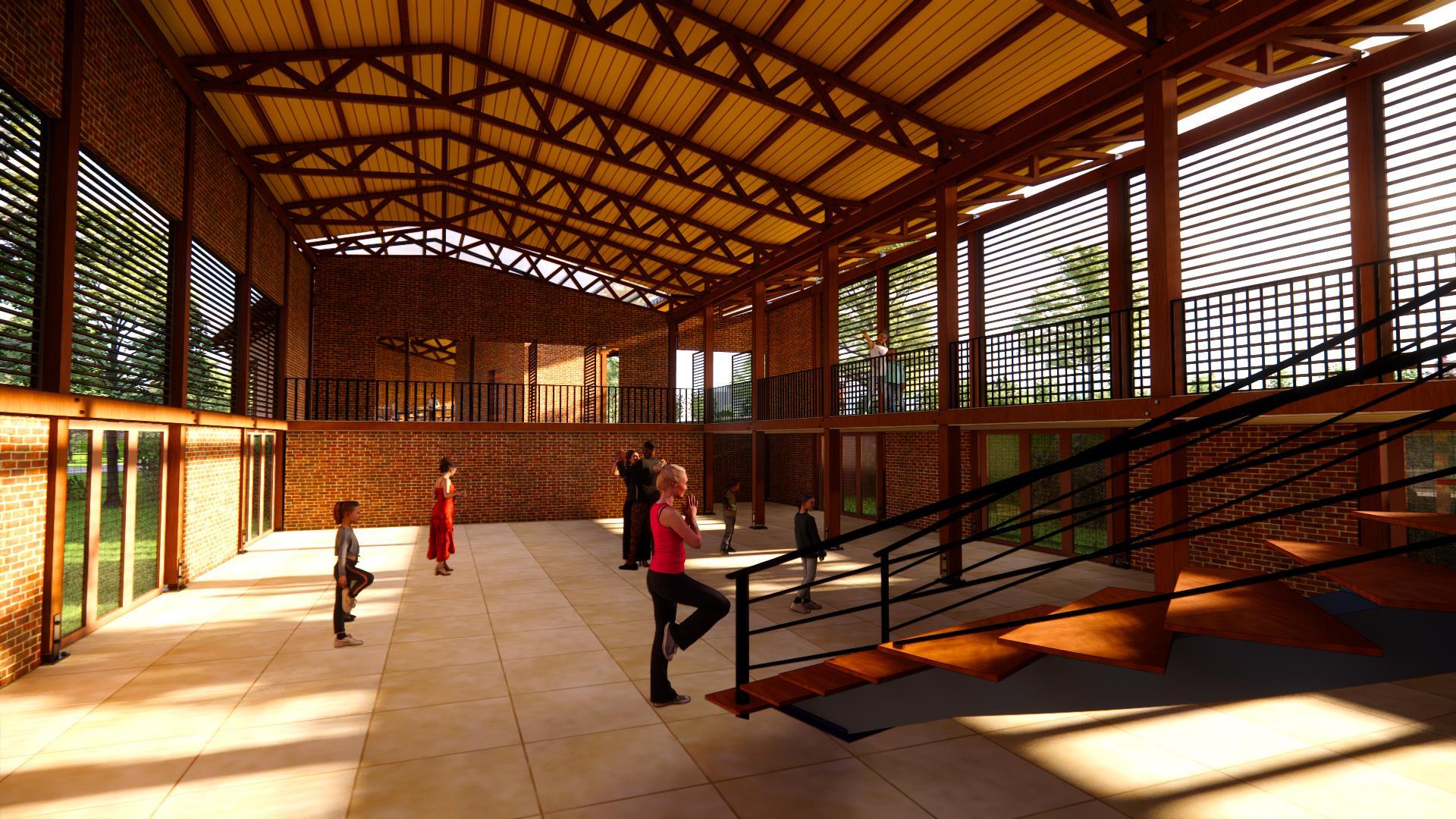

SALONES DE FORMACION SALON MULTIPLE

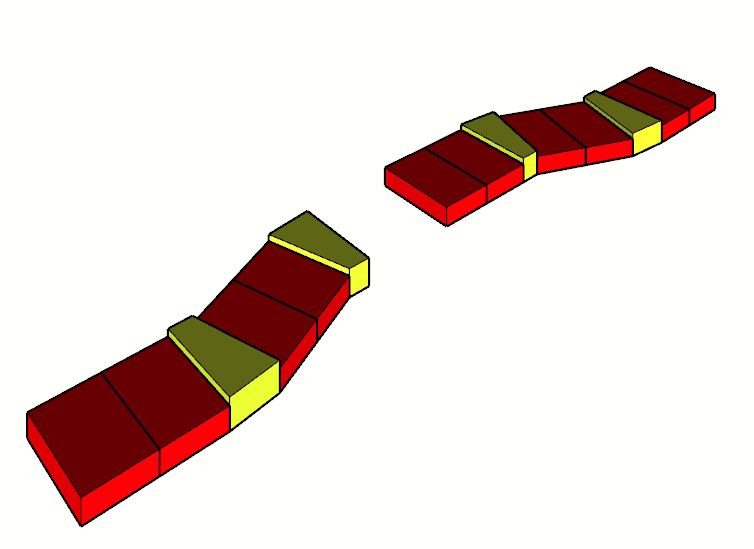

1, RECONOCIMIENTO DEL ELEMENTO 3, ESPACIO ARTICULADOR 4, CONJUNTO SIMETRICO (ELEMENTOS + ARTICULACIONES) 2, AGRUPACION DE ELEMENTOS REPLICABILIDAD
Elementos Partes
El proyecto se conforma de diferentes vagones que son la agrupación de los módulos base en los cuales se ubica las diferentes necesidades del programa, estos vagones o pabellones se conectan a partir de la cubierta, la cual demarca una circulación que articula los espacios interiores de la propuesta
El programa se puede comprender en 2 zonas diferenciadas que son los espacios mas públicos del edificio y los espacios mas privados, vinculados por un volumen vestibular y de bienvenida. En la nave del lado Oeste se ubica la cafetería y el salón múltiple; y en la nave del lado Este la zona administrativa, los salones de formación, espacio de musculación y batería de baños
de Encuentro de sendas Sendas Peatonales
Centro Cultural y Deportivo Ciclo ruta
El Centro Cultural y Deportivo busca reunir a las diferentes personas del sector, convirtiéndose en un espacio que le servirá a las unidades de vivienda, al estadio y a los habitantes de Santa Rosa

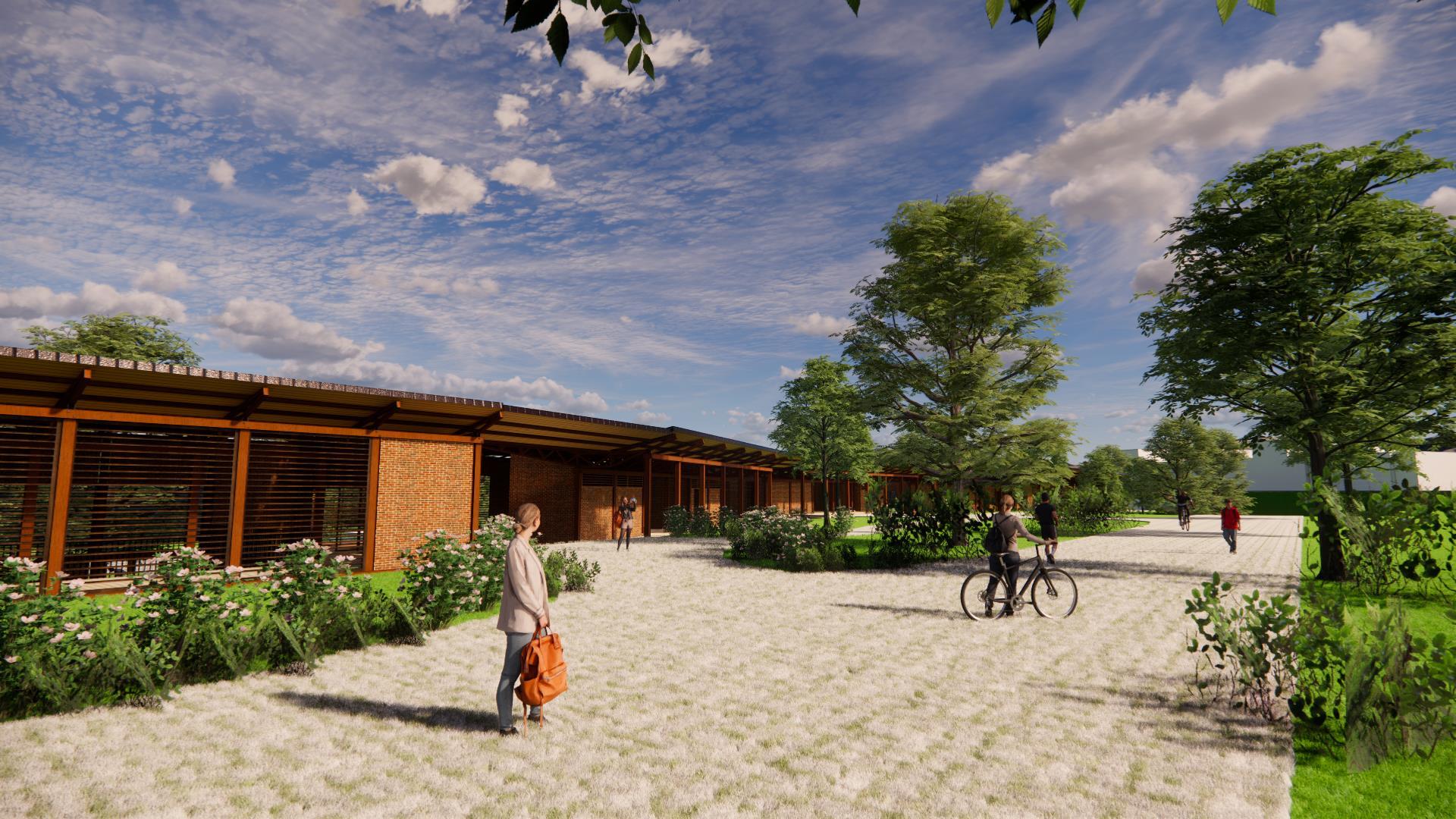

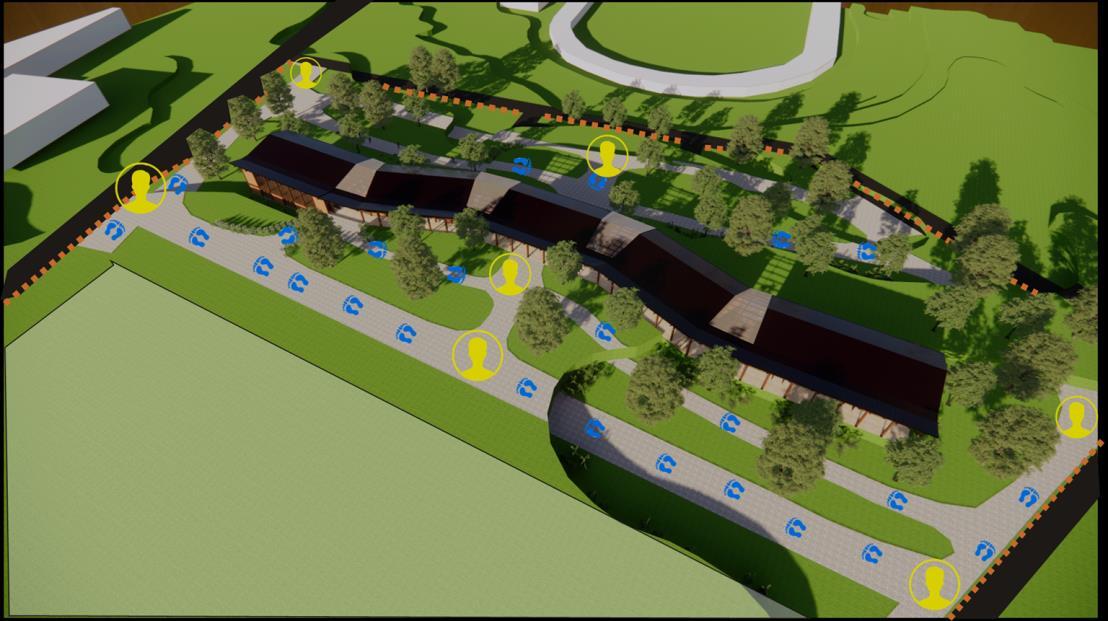

Para la aproximación al edificio se realizara mediante un bulevar localizado sobre la Carrera 13, un recorrido acompañado de vegetación, ciclo ruta, mobiliario para poder permanecer, que iniciara desde la rotonda de la Carrera 13 con la Vía a Guacas culminando en el Estadio de Santa rosa.
También aparecen una serie de sendas acompañadas de zonas verdes y vegetación que se convierten mas en recorridos ecológicos para poder llegar al Centro Cultural, llegando a dos plazoletas que unen los senderos del conjunto
No hay una única forma de recorrer el espacio, la persona es libre de decidir que ruta realizara para poder llegar al edificio, y así se incentiva a poder reconocer el lugar.
ESPACIO PUBLICO
PROGRAMA Y ESPACIO PUBLICO PROGRAMA

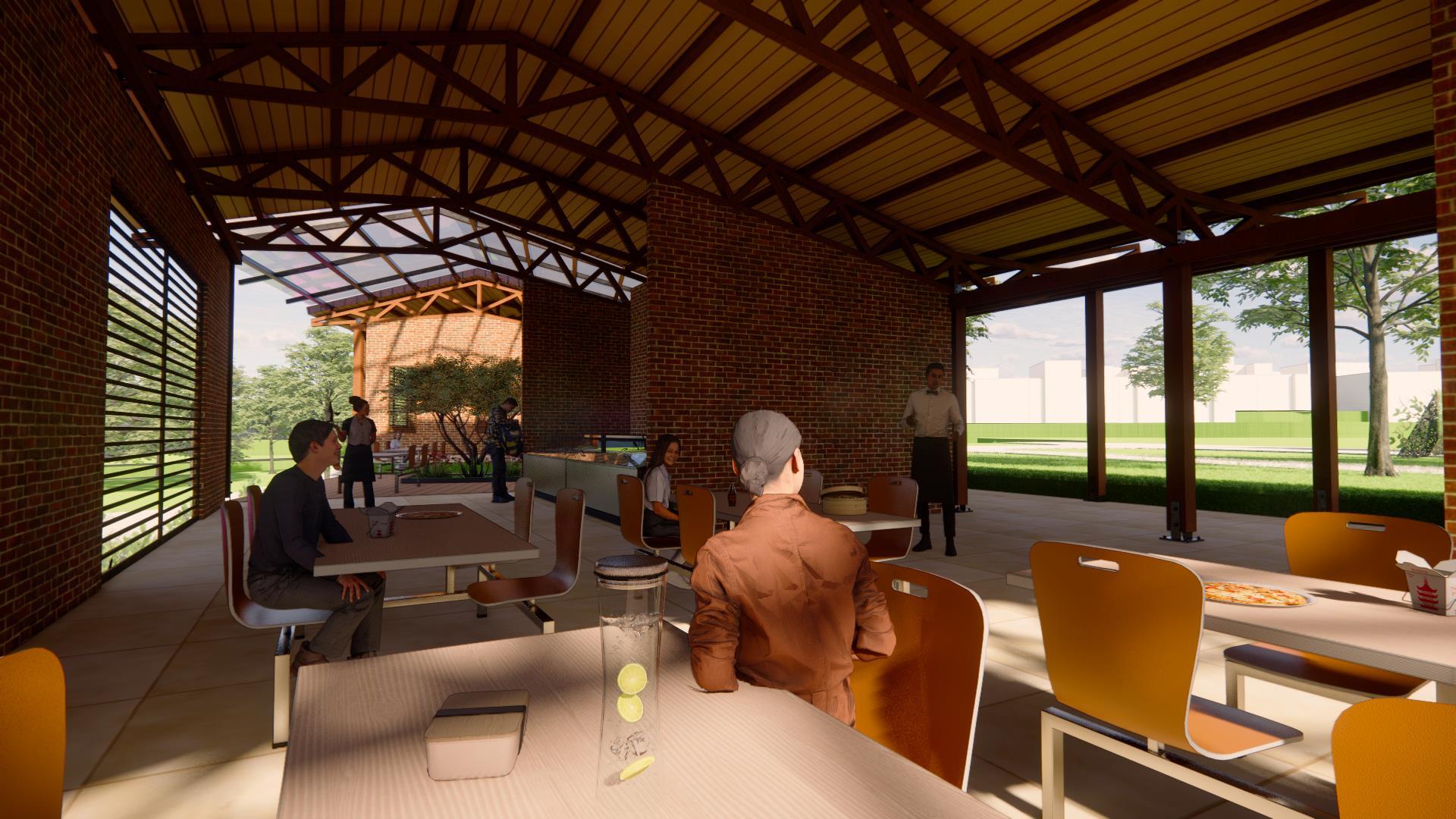

Salón Múltiple Cafetería Espacio Vestibular Zona Administrativa
Salones de Formación Espacio de Musculación Baños Patios Circulación
Puntos

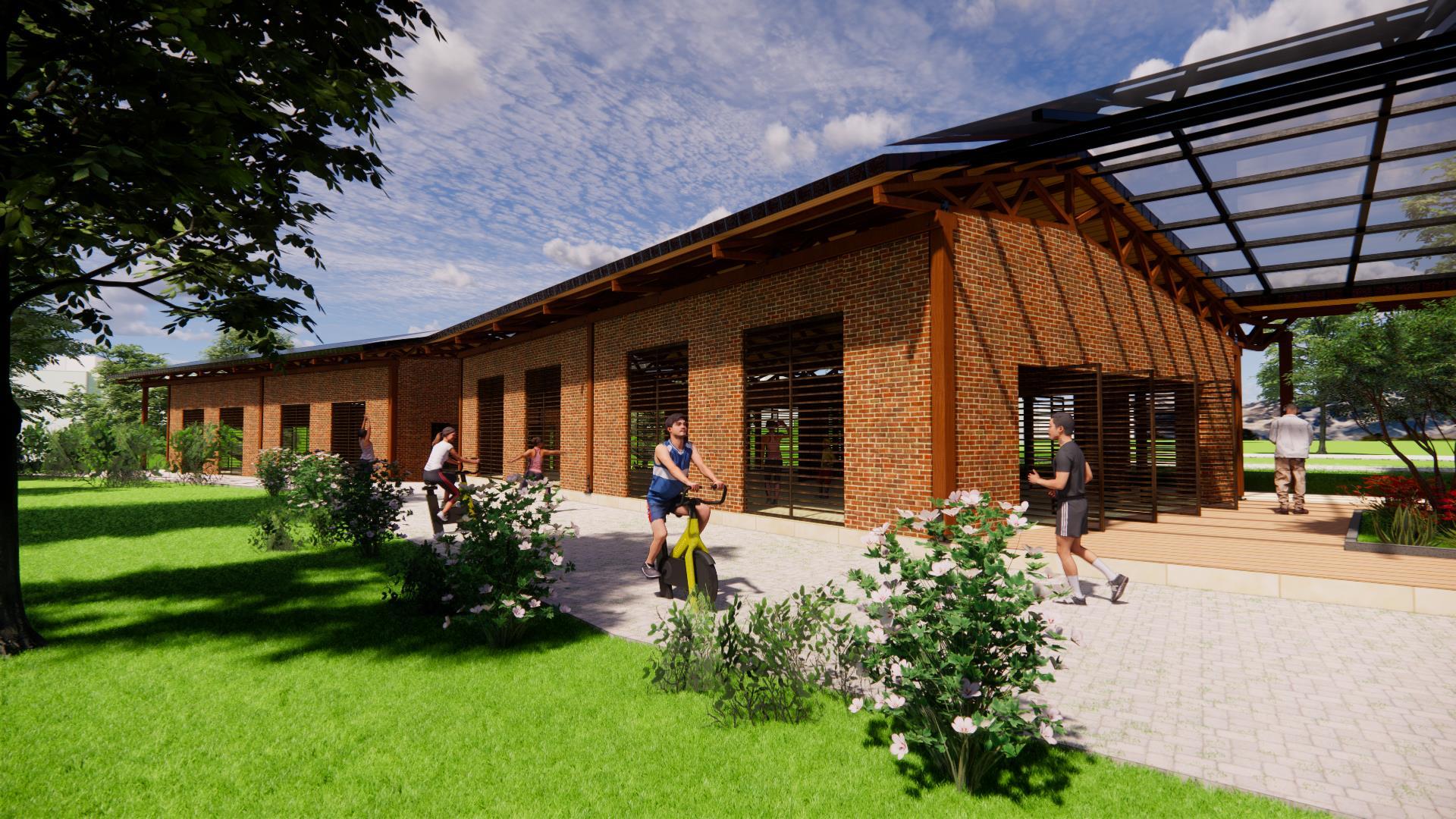

MATERIALES

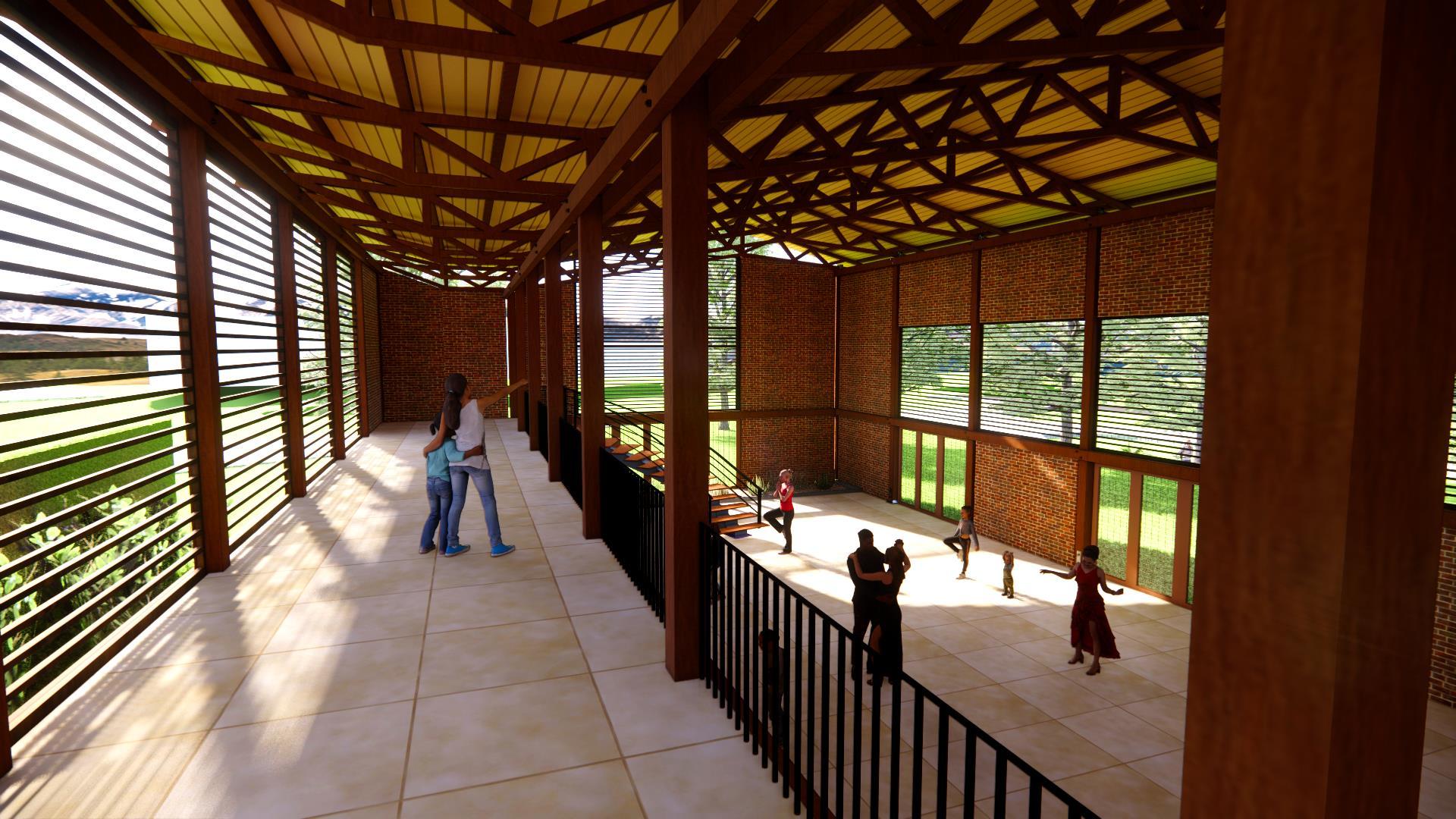

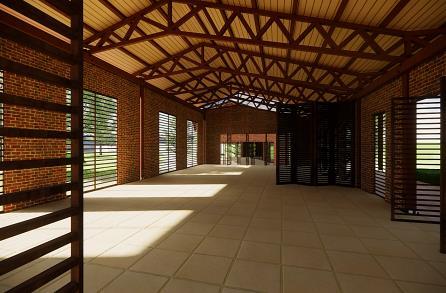

Uno de los principales materiales del proyecto es la madera, la cual se caracteriza por ser uno de los materiales que se pueden encontrar fácilmente en el sector ya que la comunidad lo utiliza para construir sus viviendas. Se propone combinarlo con el ladrillo que también hace parte de los materiales del lugar y proporciona un sistema constructivo que utilizara los materiales del lugar al máximo Para el resto de los cerramientos se utilizara puertas persianas de Madera y Vidrio; y para la cubierta Teja Termoacústica.
Cubierta en Teja Pizarra Negra

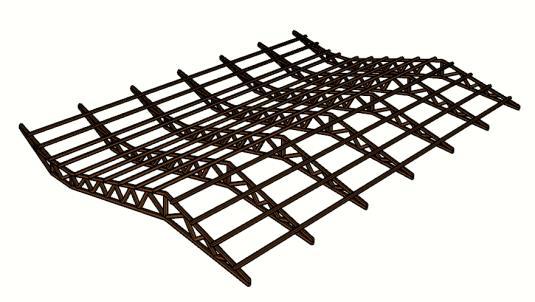

Correas y Cerchas en Madera
Muros en Mampostería

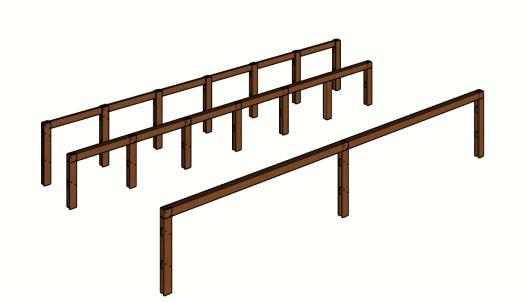

Sistema de Pórticos en Madera

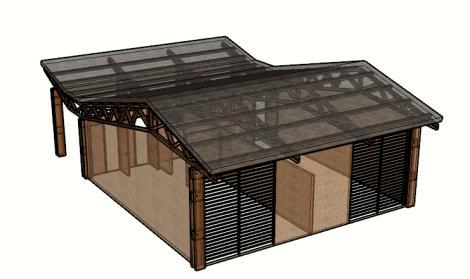

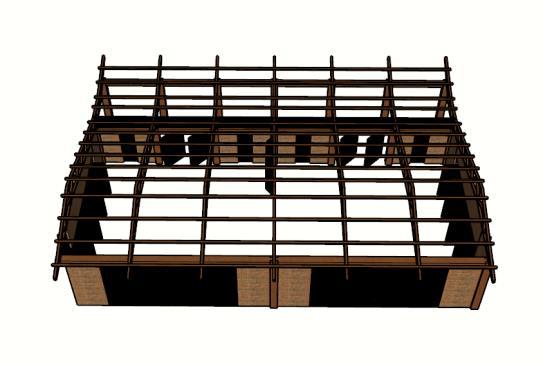

El modulo Base se configura de una retícula de 1.6 x 1,6m donde los ejes estructurales se sitúan cada 3 20m, en el cual aparece una estructura de madera (columnas y vigas) y sobre esta estructura se posan unas cerchas de madera y las correas, encargadas del soporte de la cubierta Para la uniones de las piezas en madera son todas con pernos, mientras que en anclaje al suelo y las cerchas son mediante platinas aseguradas con pernos para brindar mayor estabilidad
Su Cimentación es de Zapatas en Concreto de 1 10 x 1 10m
ESTRUCTURA / CONSTRUCCION

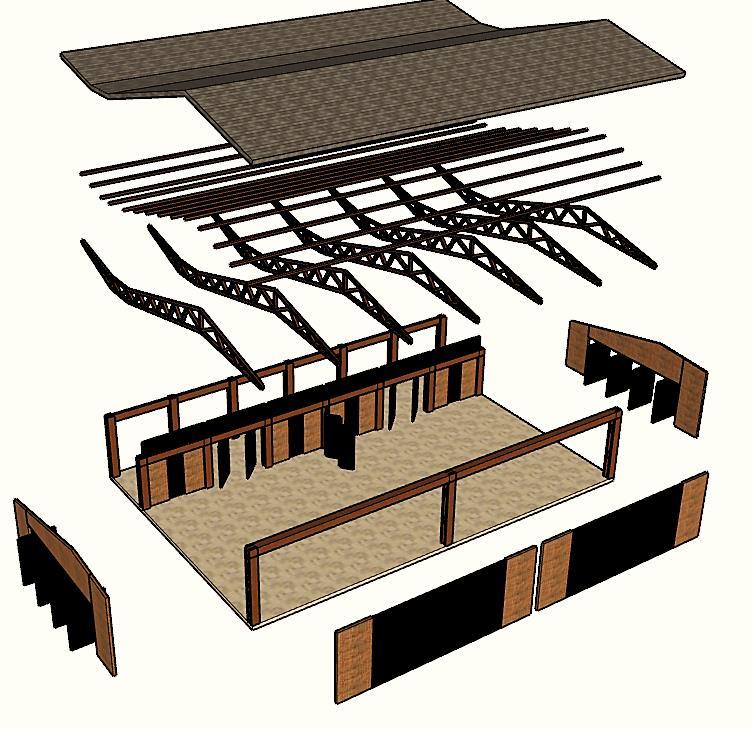

DESPIECE CONSTRUCTIVO
DEL MODULO
Madera
Mampostería Madera teja termoacústica

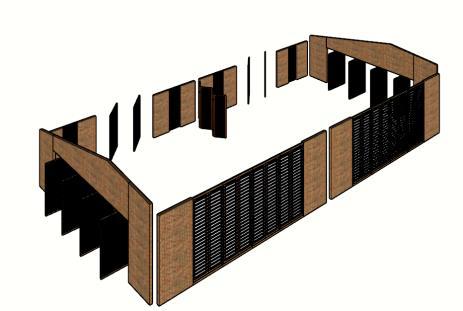

Materialidad de los cerramientos base

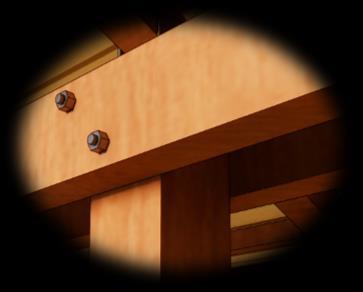

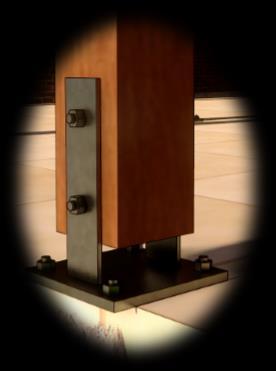

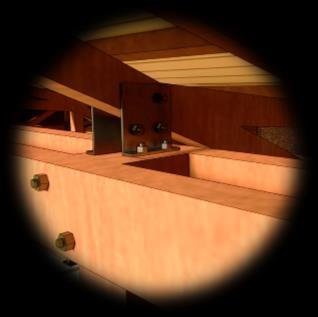

UNIONES ESTRUCTURALES
Vigas Columnas al Suelo Columna a Cerchas
Ejes Estructurales

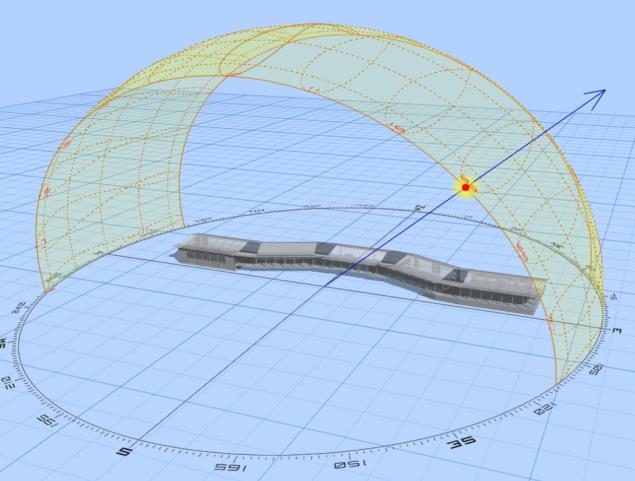

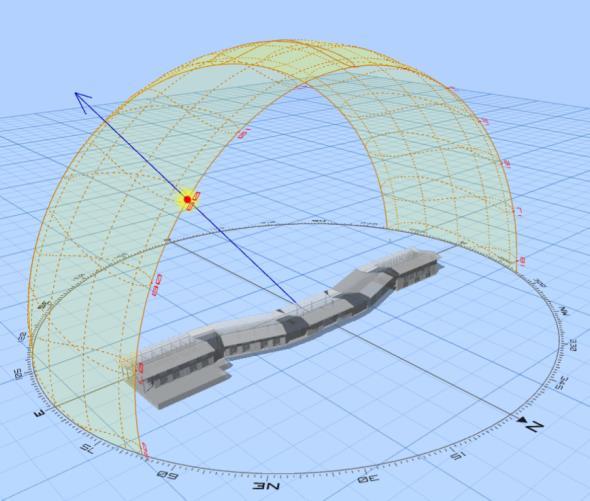

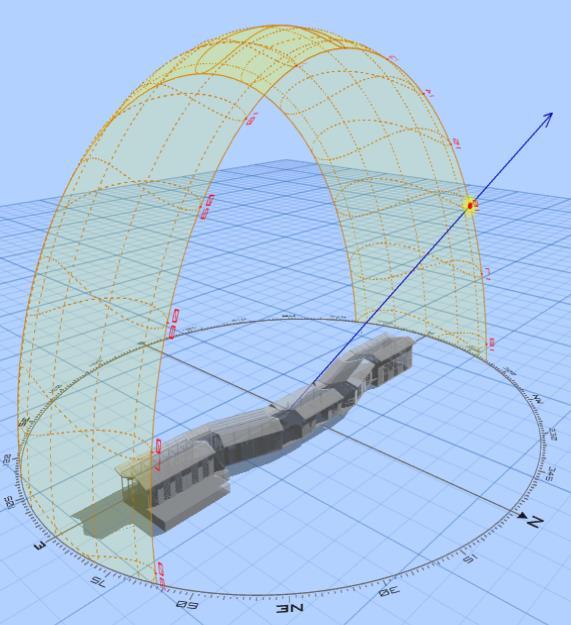

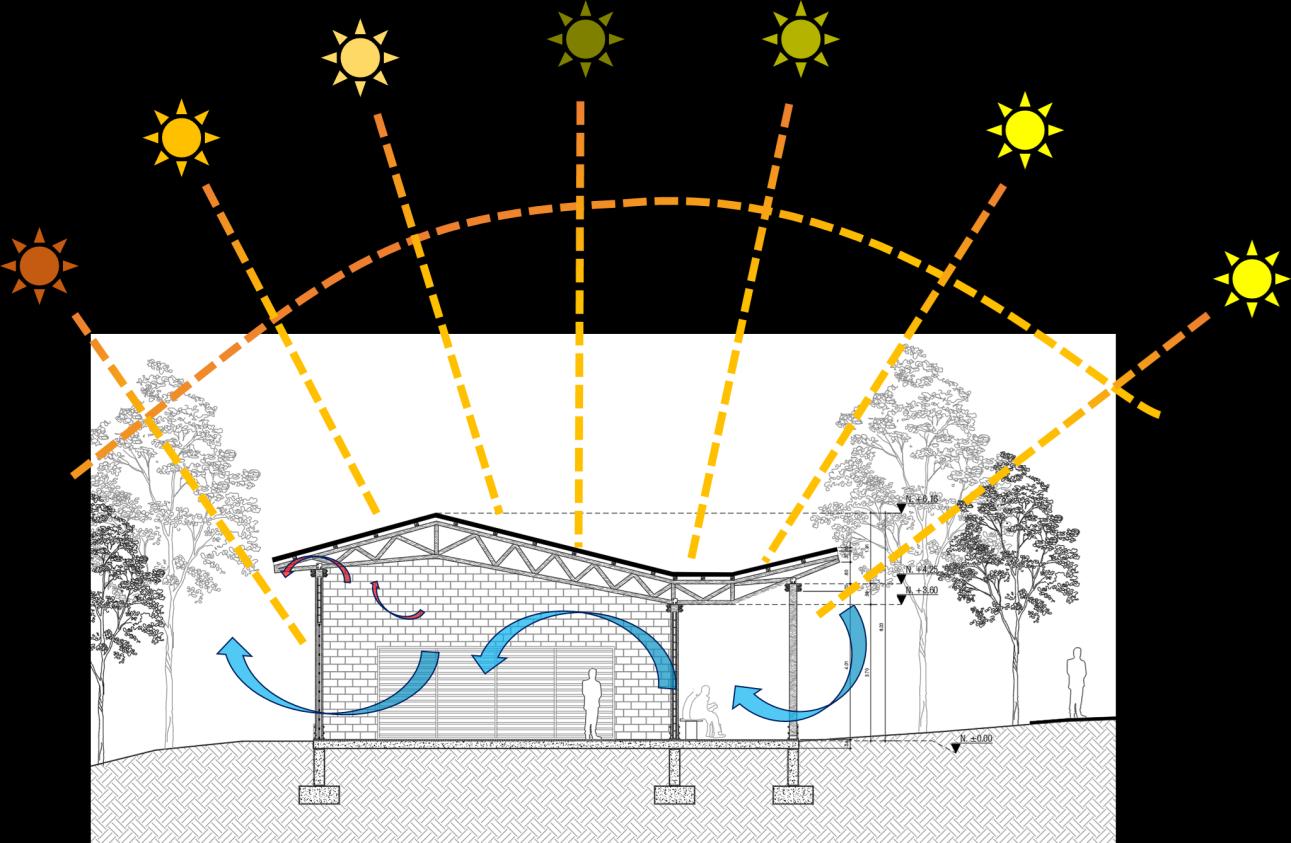

Se observa como la incidencia del sol al interior de las aulas de formación en horas de la mañana y la tarde es controlada debido a los aleros de la cubierta, estos cubren gran parte del sol y también los elementos de las persianas horizontales, estas ayudan a mitigar el paso del sol de forma tan directa.
Para ambos horarios los edificios que se encuentran rotados son los que están mas protegidos del sol

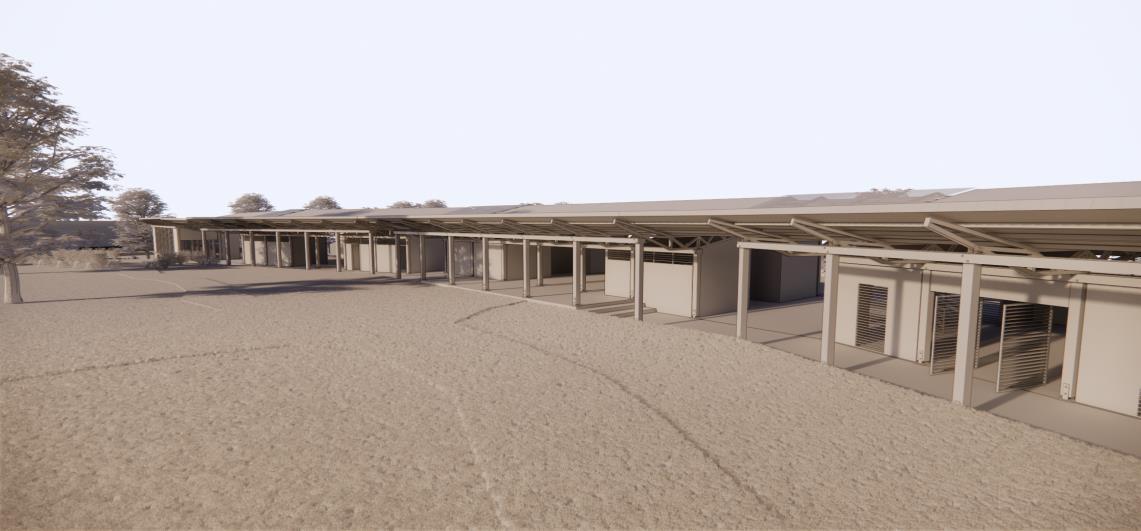

Los edificios mantienen un mismo diseño de cubierta y de cerramientos perimetrales en todos sus espacios, esto con el fin de permitir un confort al interior de cada uno de los espacios y las actividades que se vayan a realizar La cubierta y la forma que tiene esta permite el ingreso de aire constante y además en la parte superior se liberan los aires calientes que se acumulan durante el transcurso del día y así mismo ayuda con la humedad que se concentra por el clima de la zona

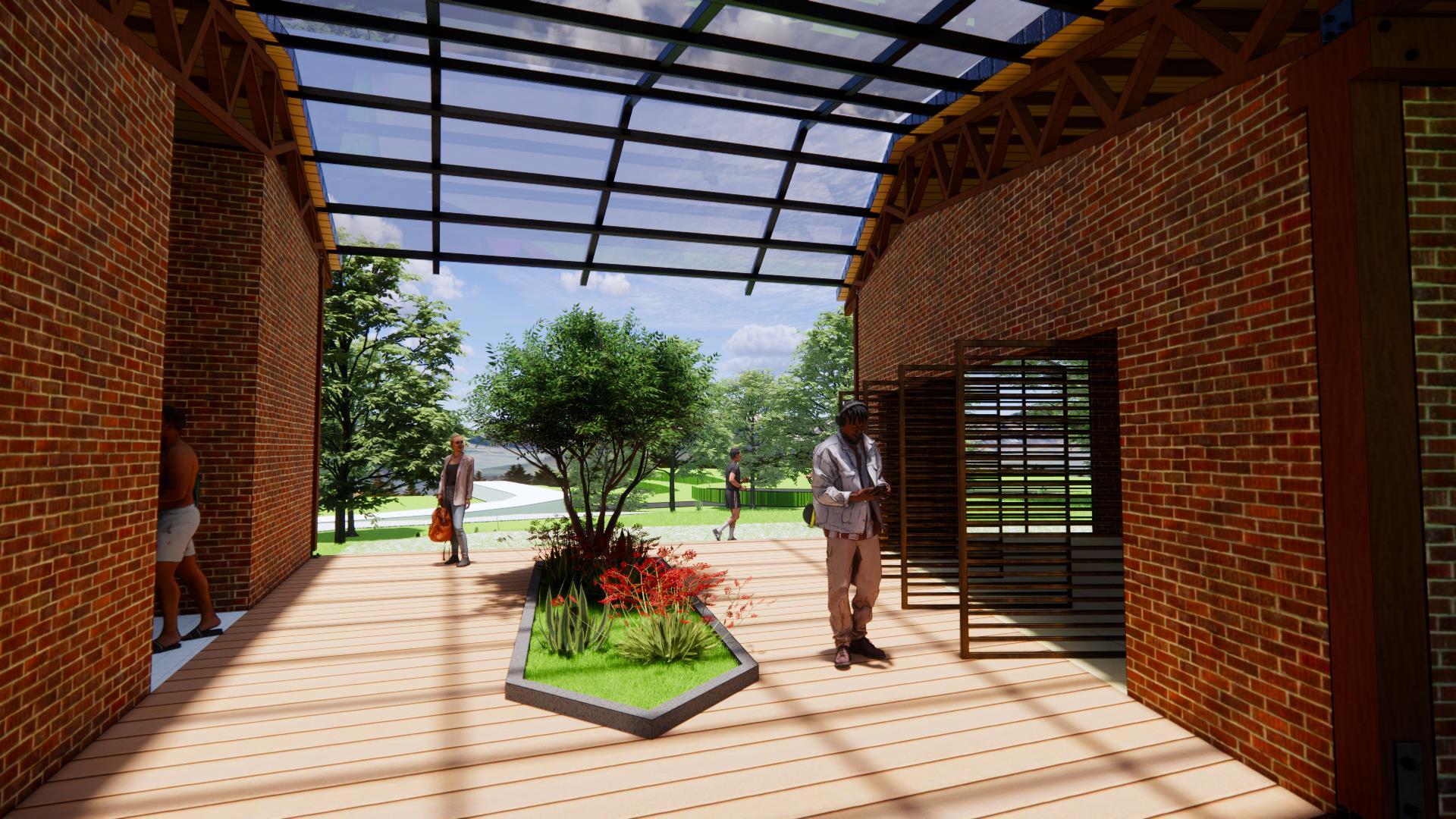

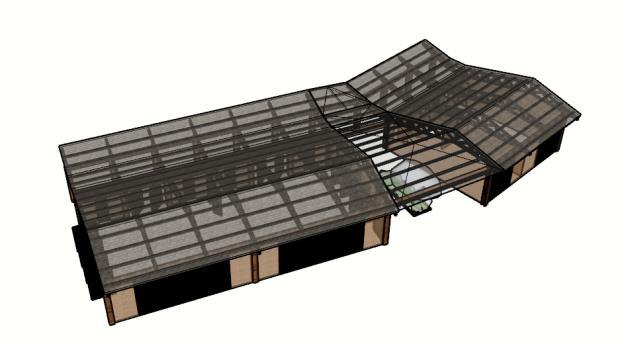

Una de las estrategias bioclimáticas de la edificación es que cuenta con unos patios internos cubiertos que se convierten en invernaderos por el tipo de material y de suelo que se maneja en ellos, al usar el vidrio y la madera, estos son buenos captadores de calor, por lo tanto estos espacios en la noche lograran liberar el calor que ya han acumulado para poder calentar los espacios a sus costados

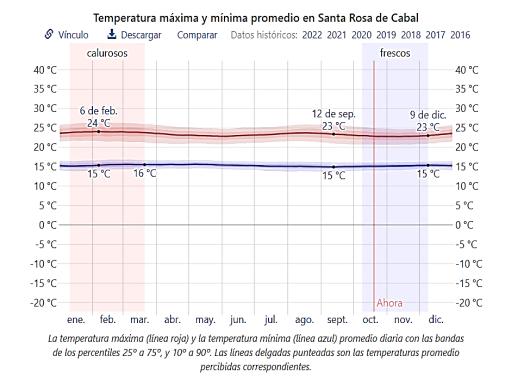

Ya para el mes de Diciembre el asoleamiento es menor por la inclinación que ya toma el sol, pero, en este caso es necesario que los espacios reciban sol para poder generar un confort internamente en esta época del año donde tienen el clima a ser mas frio.
El alero en este caso protege del sol pero también por su inclinación permite que pase al mismo tiempo y el espacio mas afectado es la circulación.
Invernaderos para atrapar el calor durante el día
PLANTEAMIENTO
ARQUITECTONICAS ANALISIS
BIOCLIMATICO ESTRATEGIAS

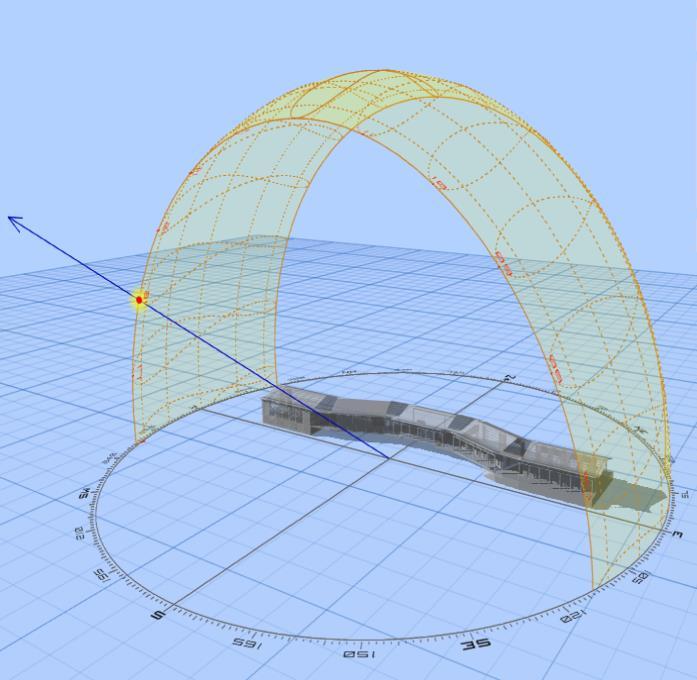

SOLAR
Influencia del Sol Aire Frio Aire Caliente
SOLSTICIO DE VERANO 9:00AM
SOLSTICIO DE INVIERNO 9:00AM
SOLSTICIO DE VERANO 4:00PM
SOLSTICIO DE INVIERNO 4:00PM
Carrera13 Carrera12BIS Calle 37A Calle 37B 1640 Carrera 14A Calle39 Calle40 Calle37 18 N.-2.00 N. N.-2.00 N. N.-2.00 Calle40 Vía a Guacas USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/10/2022 ESC1:500 CONTEXTOGENERAL CONSTANZACOBOYMAURICIOGARCIA ESCALA1:500 PLANTADECUBIERTA-CONTEXTOPC

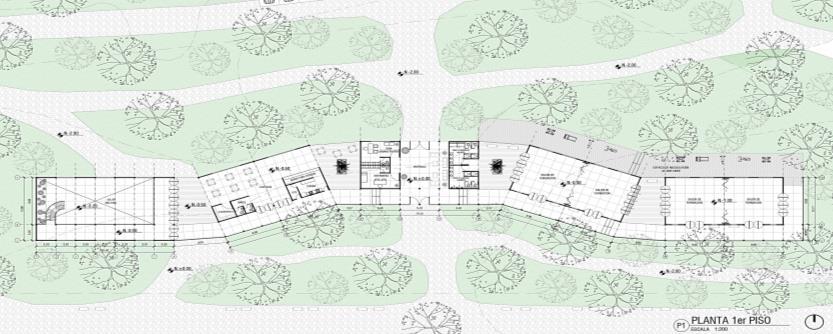

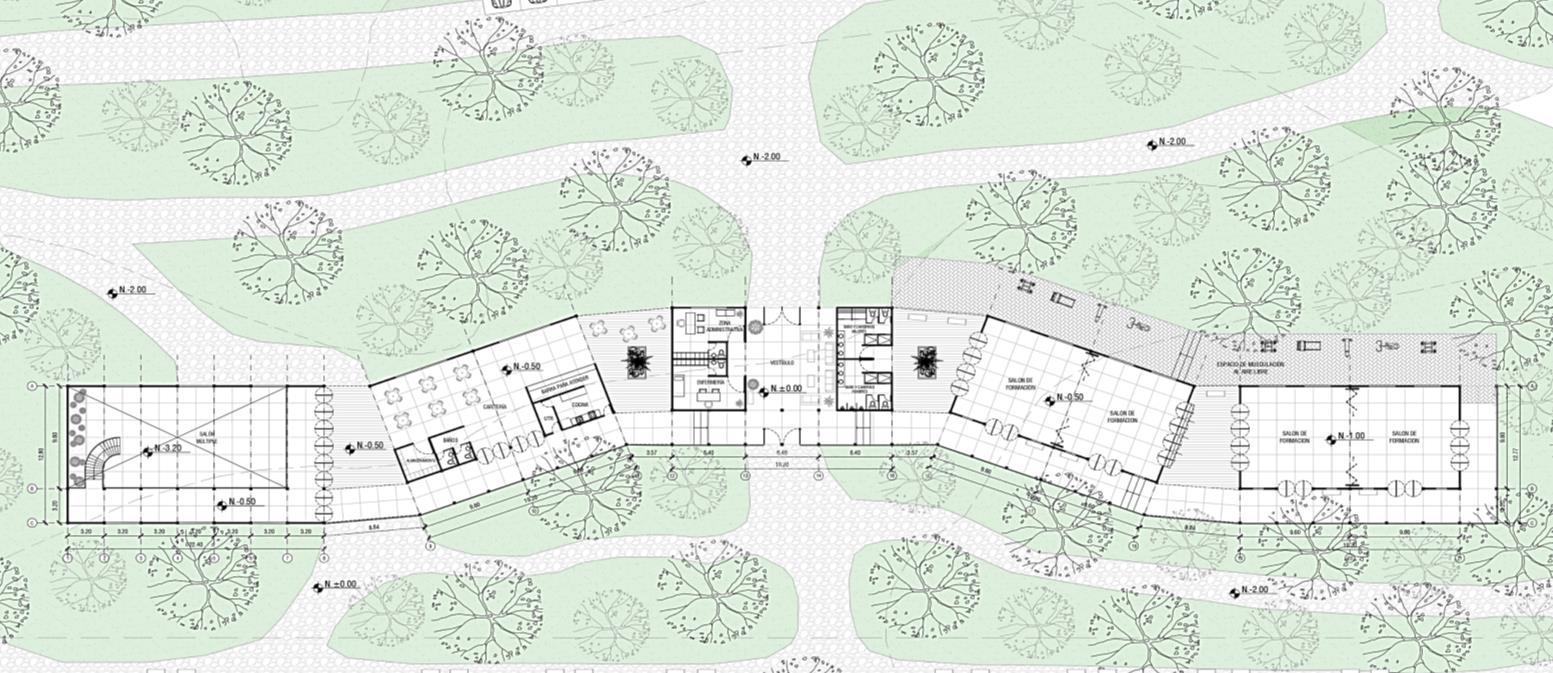

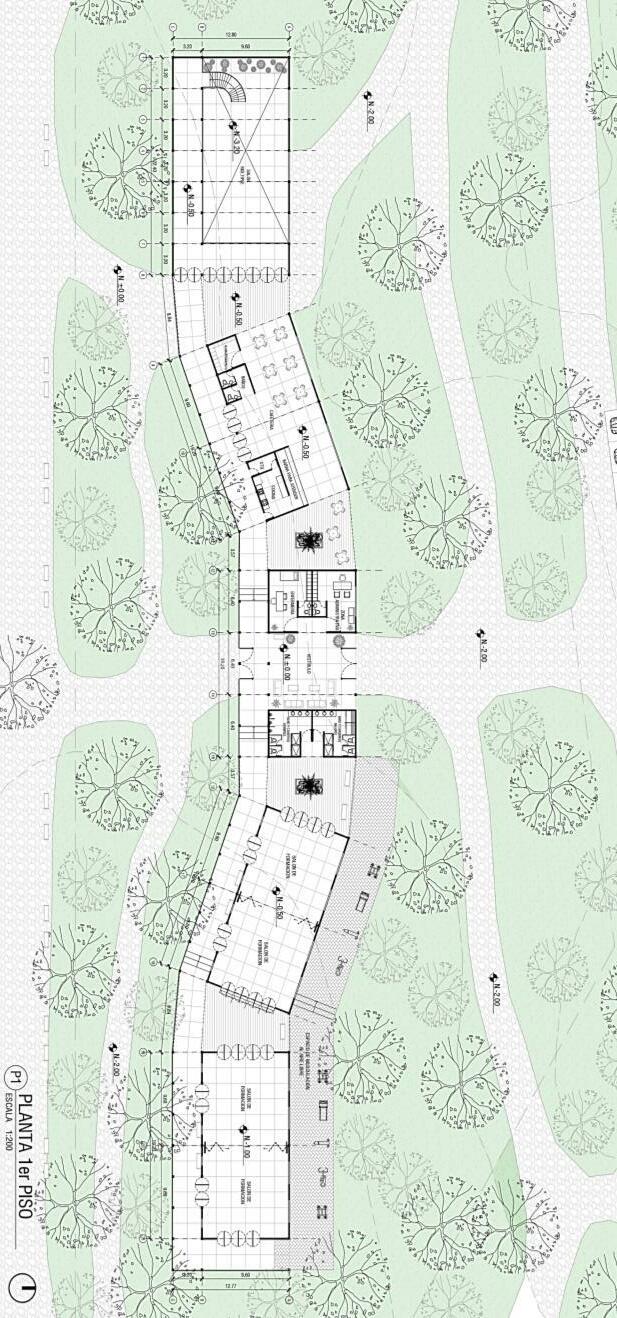

Calle40 N. N.±0.00 N. N.-0.50 N. N.-1.00 SALÓN MÚLTIPLE SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION ZONA ADMINISTRATIVA ALMACENAMIENTO COCINA BAÑOS BAÑOCAMERINO HOMBRES BAÑOCAMERINOS MUJERES N. N.-0.50 N. N.-3.20 ENFERMERÍA VESTÍBULO UTR CAFETERÍA BARRAPARAATENDER N. N.-0.50 N. N.-0.50 1 2 4 7 10 11 12 13 14 15 17 18 19 20 21 3.20 3.20 3.20 3.20 3.20 3.20 3.20 9.60 9.60 22.40 19.20 N. N.-2.00 N. N.-2.00 N. N.-2.00 N. N.-2.00 8.84 9.60 9.60 19.20 3.57 6.40 6.40 6.40 3.57 9.60 9.60 8.84 19.20 19.20 A B C 3.20 9.60 12.80 A B C 3.20 9.60 12.77 N. N.±0.00 ESPACIODEMUSCULACIÓN ALAIRELIBRE USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:200 CONTEXTOEDIFICIO DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:200 PLANTA1erPISOP1
Calle40 N. N.±0.00 N. N.-0.50 N. N.-1.00 SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION ZONA ADMINISTRATIVA ALMACENAMIENTO COCINA BAÑOS BAÑOCAMERINO HOMBRES BAÑOCAMERINOS MUJERES ENFERMERÍA VESTÍBULO UTR CAFETERÍA BARRAPARAATENDER N. N.-0.50 N. N.-0.50 10 11 12 13 14 15 17 18 19 20 21 9.60 9.60 19.20 N. N.-2.00 N. N.±0.00 N. N.-2.00 N. N.-2.00 8.84 9.60 9.60 19.20 3.57 6.40 6.40 6.40 3.57 9.60 9.60 8.84 ESPACIODEMUSCULACIÓN ALAIRELIBRE 19.20 19.20 A B C 3.20 12.77 9.60 USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:200 CONTEXTOEDIFICIO DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:200 PLANTA2doPISOP2

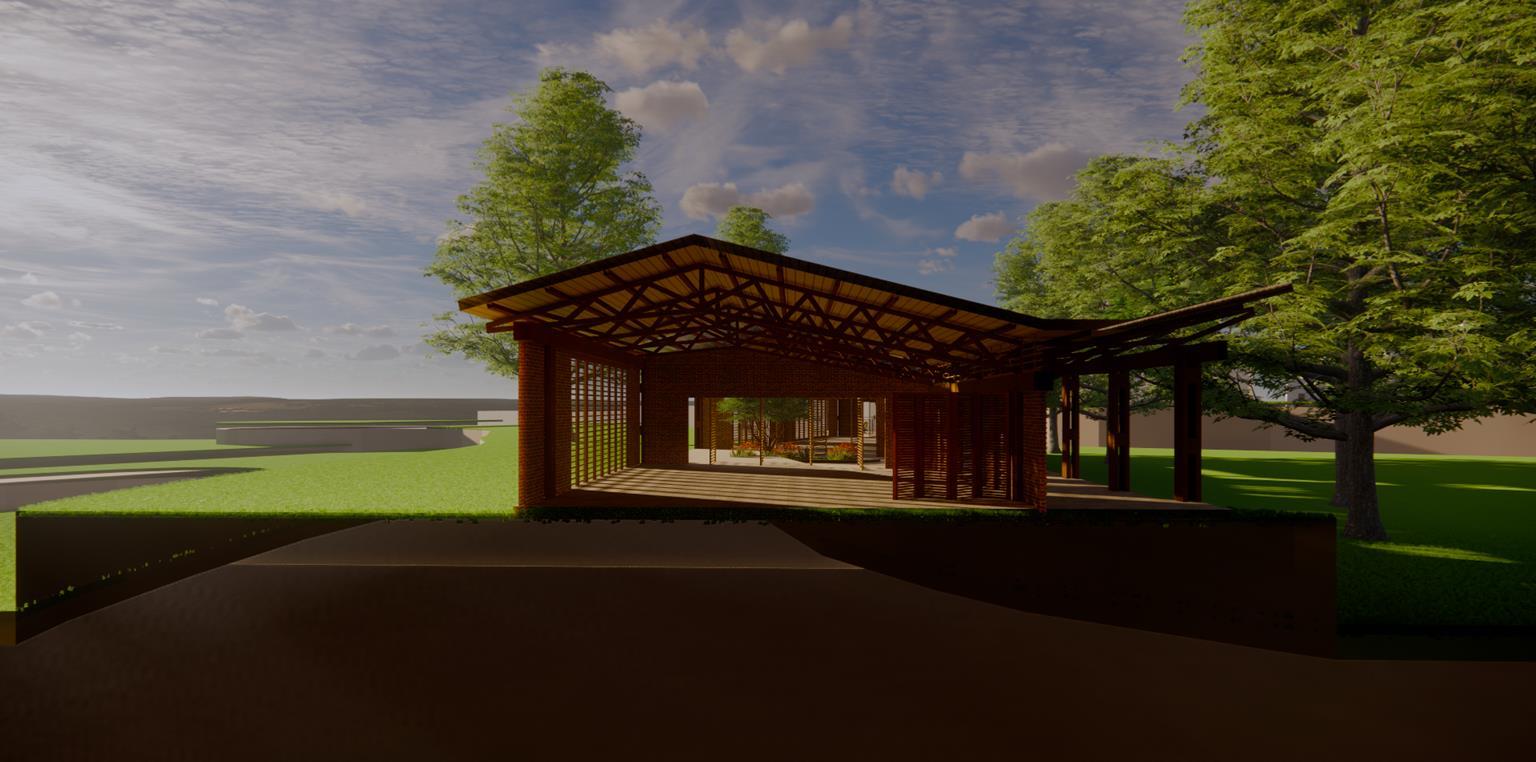

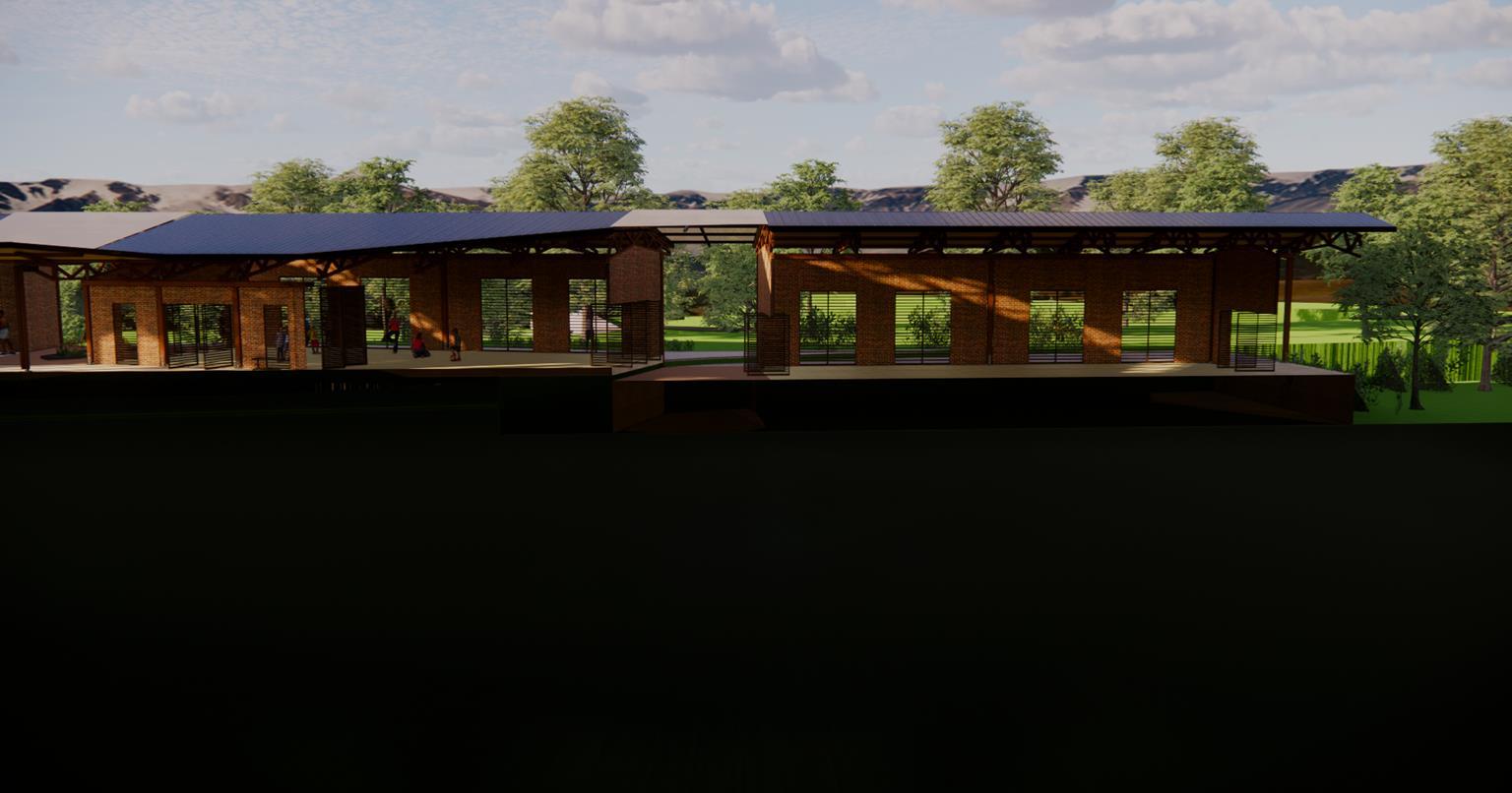

CAFETERIA SALON MULTIPLE

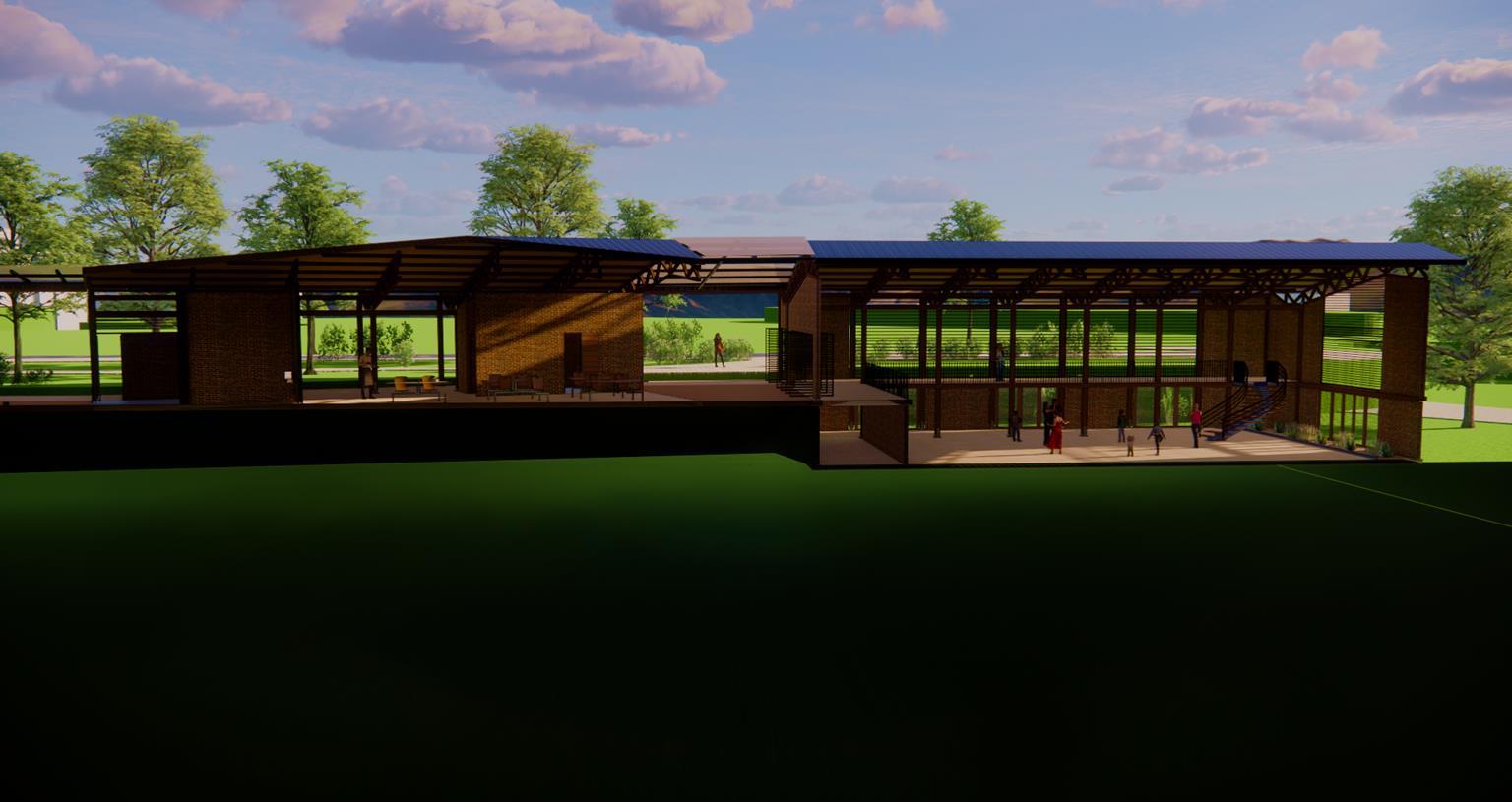

CORTE LONGITUDINAL A-A
SALON DE FORMACIÓN SALON DE FORMACIÓN
CORTE LONGITUDINAL B-B

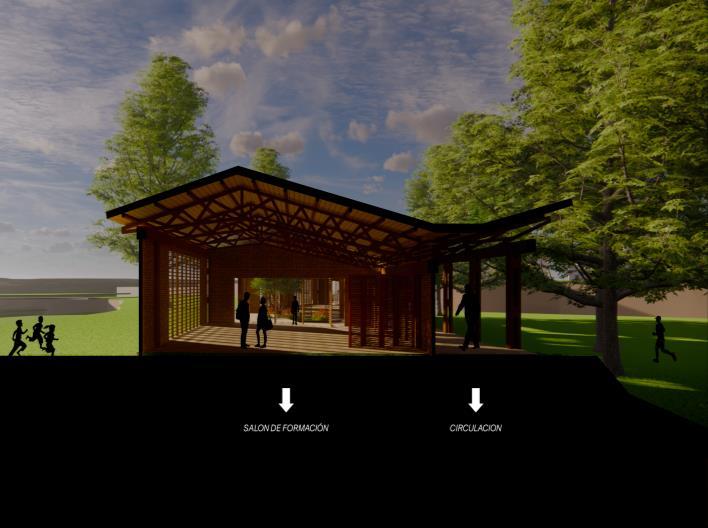

SALON DE FORMACIÓN CIRCULACION
CORTE TRANSVERSAL C-C
ZONA ADMINISTRATIVA ALMACENAMIENTO COCINA BAÑOS ENFERMERÍA UTR CAFETERÍA BARRAPARAATENDER N. N.-0.50 N. N.-0.50 8 9 10 11 12 13 N. N.±0.00 8.84 9.60 9.60 19.20 3.57 6.40 0.20 0.20 3.77 2.30 4.80 2.30 0.202.30 4.80 2.30 0.20 8.25 0.20 1.59 3.02 1.54 PISOPARED NATALCORONA AZUL20.5X20.5CM PORCELANATONEUTRO IMPACTBEIGE100X100CM PORCELANATONEUTRO IMPACTBEIGE100X100CM MUROENMAMPOSTERÍA ESTRUCTURAL12247CM TABIQUEMOVIL PERSIANASENMADERA CONVIDRIO PISODECKWPCENMADERA VETEADOESPESOR2.1CM COLUMNAMADERA 20X20CM TABIQUEMOVIL PERSIANASEN MADERAFIJAS MUEBLEFIJO PORCELANATO BEIGE60X60CM 9.44 0.05 3.20 4.64 1.62 0.12 3.04 0.20 3.00 0.20 0.600.60 C-TB-B C-TB-B USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:100 CONTEXTOEDIFICIO DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:100 PLANTASALÓNMÚLTIPLEYCAFETERÍAP1
ZONA
ALMACENAMIENTO COCINA BAÑOS BAÑOYCAMERINO
BAÑOYCAMERINOS MUJERES ENFERMERÍA VESTÍBULO UTR CAFETERÍA BARRAPARAATENDER N. N.-0.50 9 10 11 12 13 14 15 17 18 N. N.-2.00 N. N.-2.00 9.60 9.60 19.20 3.57 6.40 6.40 6.40 3.57 9.60 9.60 19.20 19.20 4.80 2.30 0.202.30 4.80 2.30 0.20 8.25 0.20 1.59 3.02 1.54 0.20 1.51 3.20 1.51 0.20 1.44 4.76 0.20 8.25 0.20 1.55 2.35 1.60 2.35 1.55 0.20 1.55 2.35 1.60 2.35 N.
TABIQUEMOVIL PERSIANASENMADERAFIJAS PUERTAPLEGABLEMADERA PISOENADOQUÍNDECONCRETO ESPINADEPESCADO PISOPARED NATALCORONA AZUL20.5X20.5CM PISOPARED NATALCORONA AZUL20.5X20.5CM PORCELANATONEUTRO
PORCELANATONEUTRO IMPACTBEIGE100X100CM MUROENMAMPOSTERÍA ESTRUCTURAL12247CM TABIQUEMOVIL PERSIANASENMADERA CONVIDRIO COLUMNAMADERA 20X20CM COLUMNAMADERA 20X20CM PERSIANASEN MADERAFIJAS MUROENMAMPOSTERÍA ESTRUCTURAL12x24xCM MUEBLEFIJO PORCELANATO BEIGE60X60CM 4.64 1.62 0.12 3.04 0.20 3.00 0.20 0.600.60 USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:100 CONTEXTOEDIFICIO DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:100 PLANTAVESTIBULOP1
16 N. N.±0.00 N. N.-0.50 SALONDE FORMACION SALONDE FORMACION
ADMINISTRATIVA
HOMBRES
N.-0.50
IMPACTBEIGE100X100CM
16
BAÑOYCAMERINO
BAÑOYCAMERINOS MUJERES 14 15 17 18 19 20 21 9.60 9.60 19.20 N. N.-2.00 N. N.-2.00 6.40 3.57 9.60 9.60 8.84
19.20 1.51 0.20 1.44 4.76 0.20 8.25 0.20 1.55 2.35 1.60 2.35 1.55 0.20 1.55 2.35 1.60 2.35 0.20 3.77 0.20 1.55 2.35 1.60 2.35 1.54
1.55 2.35 1.60 2.35 1.55 0.20 1.55 3.00 0.20 N.
TABIQUEMOVIL
TABIQUEMOVIL
PISOENADOQUÍNDECONCRETO ESPINADEPESCADO 1 PISOPARED NATALCORONA AZUL20.5X20.5CM COLUMNAMADERA 20X20CM MUROENMAMPOSTERÍA ESTRUCTURAL12247CM A-AC-T A-AC-T USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:100 CONTEXTOEDIFICIO DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:100 PLANTASALONESDEFORMACIÓNP1

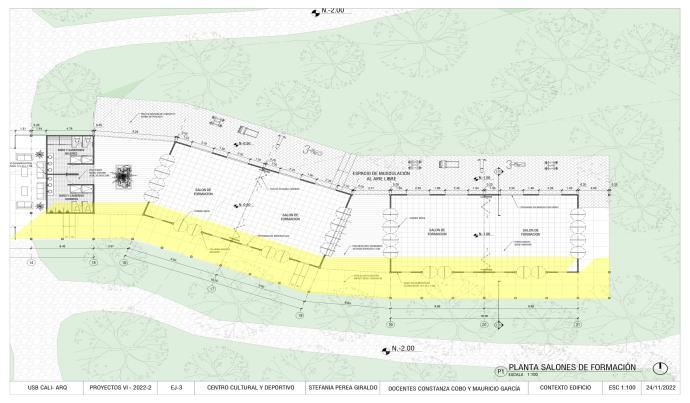

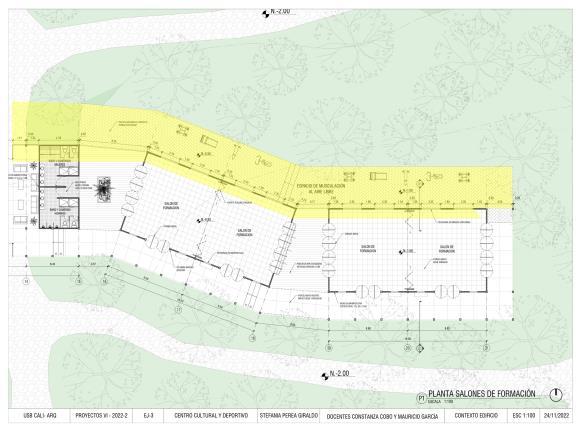

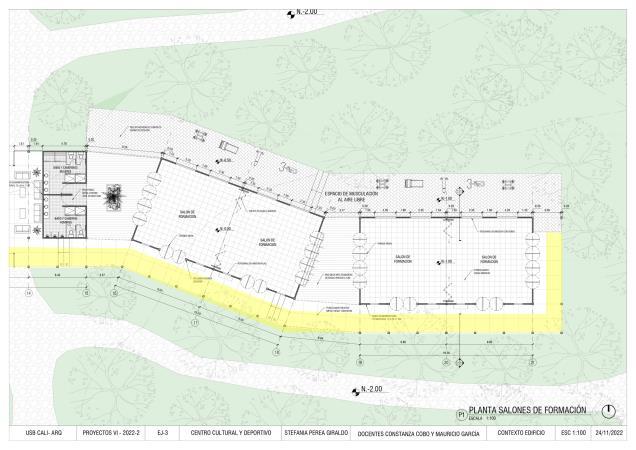

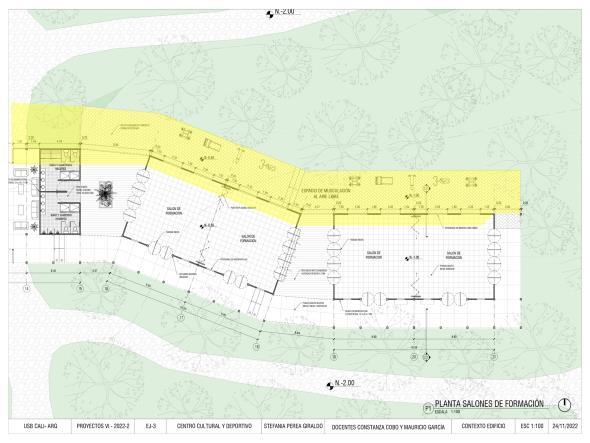

N. N.-0.50 N. N.-1.00 SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION SALONDE FORMACION
HOMBRES
ESPACIODEMUSCULACIÓN ALAIRELIBRE
0.20
N.-0.50 N. N.-1.00
PERSIANASENMADERAFIJAS PUERTAPLEGABLEMADERA
PERSIANASENMADERACONVIDRIO PORCELANATO BEIGE60X60CM MUROENMAMPOSTERÍA ESTRUCTURAL12247CM PORCELANATONEUTRO IMPACTBEIGE100X100CM PISODECKWPCENMADERA VETEADOESPESOR2.1CM

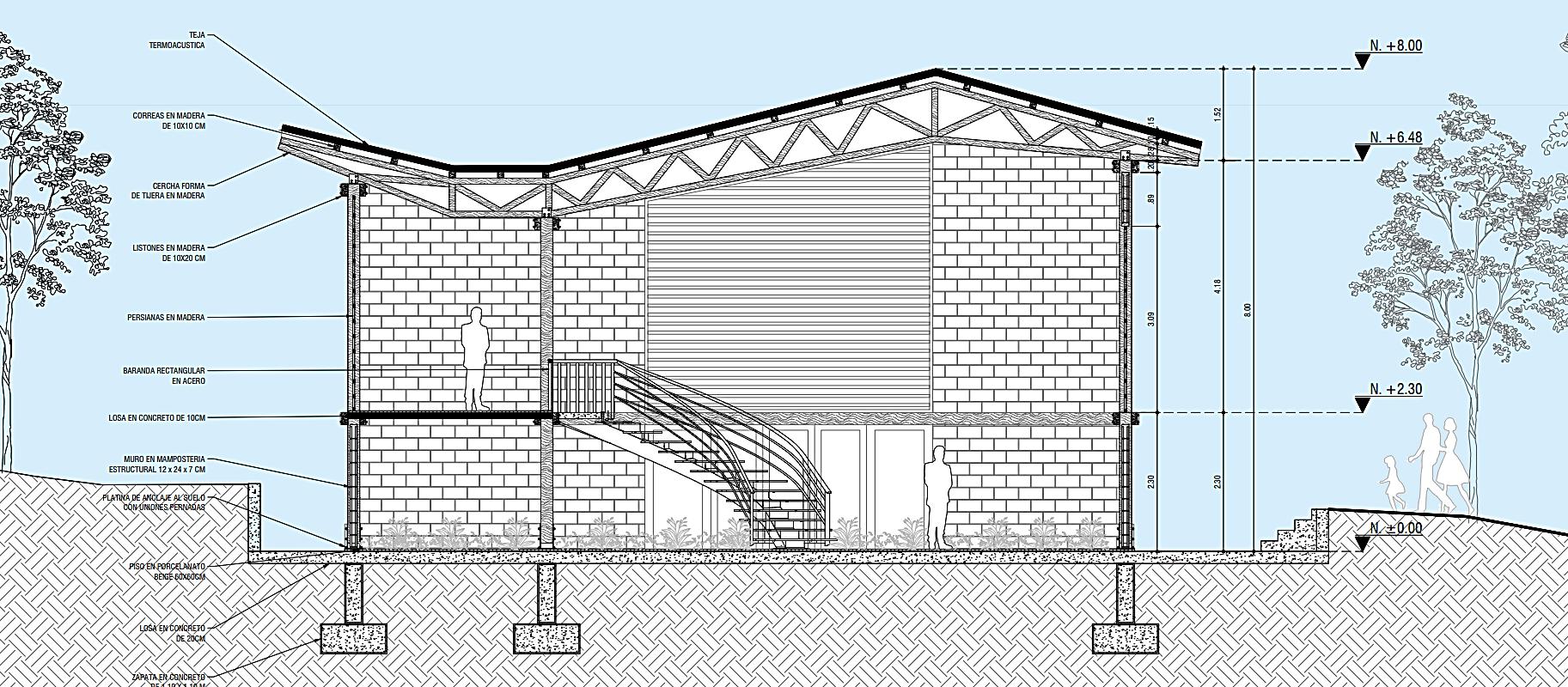

TEJA
CORREASENMADERA DE10X10CM
CERCHAFORMA DETIJERAENMADERA
LISTONESENMADERA DE10X20CM
PERSIANASENMADERA
BARANDARECTANGULAR ENACERO
LOSAENCONCRETODE10CM
MUROENMAMPOSTERIA ESTRUCTURAL12x247CM
PLATINADEANCLAJEALSUELO CONUNIONESPERNADAS
PISOENPORCELANATO BEIGE60X60CM
LOSAENCONCRETO DE20CM
ZAPATAENCONCRETO DE1.101.10M
3.09
.89
.20 .28 .10 .15
1.52 8.00 2.30
2.30
4.18
N.+8.00 N.+6.48 N.+2.30 N.±0.00
TERMOACUSTICA
USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:100 SALÓNMÚLTIPLE DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:100 CORTETRANSVERSALB-BC-B
N.+3.60
1.91 .56 3.70 6.20 .10 .30 .60 .20 4.01 .24 TEJA TERMOACUSTICA CORREASENMADERA DE10X10CM CERCHAFORMA DETIJERAENMADERA LISTONESENMADERA DE10X20CM MUROENMAMPOSTERIA ESTRUCTURAL12x24xCM PERSIANASENMADERA PLATINADEANCLAJEALSUELO CONUNIONESPERNADAS PISOENPORCELANATO BEIGE60X60CM LOSAENCONCRETO DE20CM ZAPATAENCONCRETO DE1.10X1.10M USBCALI-ARQ PROYECTOSVI-2022-2 EJ-3 CENTROCULTURALYDEPORTIVO STEFANIAPEREAGIRALDO 24/11/2022 ESC1:100 SALÓNDEFORMACIÓN DOCENTESCONSTANZACOBOYMAURICIOGARCÍA ESCALA1:100 CORTETRANSVERSALA-AC-A
N.+6.16 N.+4.25
N.±0.00
1.
1.
2.
2.
3 3.
4 4.
5. 5.
6 6.
7. 7.
8 8.
9 9.
