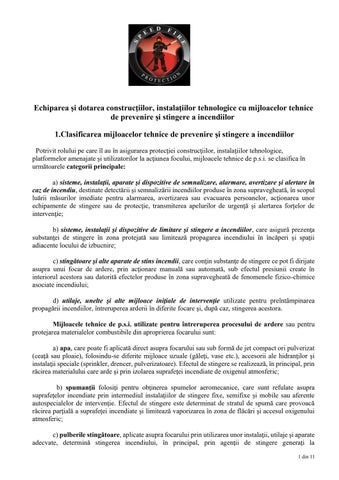

Echiparea şi dotarea construcţiilor, instalaţiilor tehnologice cu mijloacelor tehnice de prevenire şi stingere a incendiilor 1.Clasificarea mijloacelor tehnice de prevenire şi stingere a incendiilor Potrivit rolului pe care îl au în asigurarea protecţiei construcţiilor, instalaţiilor tehnologice, platformelor amenajate şi utilizatorilor la acţiunea focului, mijloacele tehnice de p.s.i. se clasifica în următoarele categorii principale: a) sisteme, instalaţii, aparate şi dispozitive de semnalizare, alarmare, avertizare şi alertare în caz de incendiu, destinate detectării şi semnalizării incendiilor produse în zona supravegheată, în scopul luării măsurilor imediate pentru alarmarea, avertizarea sau evacuarea persoanelor, acţionarea unor echipamente de stingere sau de protecţie, transmiterea apelurilor de urgenţă şi alertarea forţelor de intervenţie; b) sisteme, instalaţii şi dispozitive de limitare şi stingere a incendiilor, care asigură prezenţa substanţei de stingere în zona protejată sau limitează propagarea incendiului în încăperi şi spaţii adiacente locului de izbucnire; c) stingătoare şi alte aparate de stins incendii, care conţin substanţe de stingere ce pot fi dirijate asupra unui focar de ardere, prin acţionare manuală sau automată, sub efectul presiunii create în interiorul acestora sau datorită efectelor produse în zona supravegheată de fenomenele fizico-chimice asociate incendiului; d) utilaje, unelte şi alte mijloace iniţiale de intervenţie utilizate pentru preîntâmpinarea propagării incendiilor, întreruperea arderii în diferite focare şi, după caz, stingerea acestora. Mijloacele tehnice de p.s.i. utilizate pentru întreruperea procesului de ardere sau pentru protejarea materialelor combustibile din aproprierea focarului sunt: a) apa, care poate fi aplicată direct asupra focarului sau sub formă de jet compact ori pulverizat (ceaţă sau ploaie), folosindu-se diferite mijloace uzuale (găleţi, vase etc.), accesorii ale hidranţilor şi instalaţii speciale (sprinkler, drencer, pulverizatoare). Efectul de stingere se realizează, în principal, prin răcirea materialului care arde şi prin izolarea suprafeţei incendiate de oxigenul atmosferic; b) spumanţii folosiţi pentru obţinerea spumelor aeromecanice, care sunt refulate asupra suprafeţelor incendiate prin intermediul instalaţiilor de stingere fixe, semifixe şi mobile sau aferente autospecialelor de intervenţie. Efectul de stingere este determinat de stratul de spumă care provoacă răcirea parţială a suprafeţei incendiate şi limitează vaporizarea în zona de flăcări şi accesul oxigenului atmosferic; c) pulberile stingătoare, aplicate asupra focarului prin utilizarea unor instalaţii, utilaje şi aparate adecvate, determină stingerea incendiului, în principal, prin agenţii de stingere generaţi la 1 din 11

descompunerea pulberii sub acţiunea temperaturii şi crearea unor bariere care limitează accesul oxigenului atmosferic în zona de ardere; d) aburul, deversat în zona protejată prin intermediul unor instalaţii adecvate, diluează concentraţia de oxigen sub limita necesară continuării procesului de ardere sau atmosfera potenţial explozivă formată în urma unor scăpări de gaze; e) gazele inerte, refulate asupra focarului prin instalaţii speciale, stingătoare şi alte aparate, realizează efectul de stingere, în principal, prin reducerea concentraţiei de oxigen sub limita necesară continuării procesului de ardere; f) agenţii stingători sau neutralizatori speciali, refulaţi în zona protejată prin intermediul unor instalaţii şi utilaje speciale sau stingătoare, inhibă sau stopează arderea prin neutralizarea radicalilor liberi necesari continuării reacţiei de oxidare.

2.PRINCIPALELE TIPURI DE MIJLOACE TEHNICE DE P.S.I. A. Sisteme, instalaţii, aparate şi dispozitive de semnalizare, alarmare şi alertare în caz de incendiu Tipuri Sisteme şi instalaţii de semnalizare a incendiilor (cu acţionare automatică, manuală sau mixtă)

Detectoare autonome (domestice sau rezidenţiale) Sisteme pentru avertizare/alarmare

Sisteme de transmitere a apelurilor de urgenţă pentru alertarea forţelor de intervenţie

Elemente componente Echipamente de control şi semnalizare

Detectoare de incendiu

Butoane manuale de semnalizare

Circuite de legătură

Echipamente şi dispozitive anexe (surse de energie, dispozitive de alarmare acustică şi optică etc.) Detector de fum -

Elemente de semnalizare acustice şi/sau optice Dispozitive acustice (sirene electrice, clopote, sonerii, amplificatoare de voce, generatoare de semnale)

Dispozitive optice (lămpi semnalizatoare, panouri de semnalizare)

Staţii de radioficare sau radioamplificare

Televiziune cu circuit închis

Interfoane Dispozitive automate de transmitere a semnalului de alarmă la serviciile de pompieri

Mijloace şi aparate de comunicaţie (telefoane fixe, mobile, directe, cap la cap, staţii radio etc.)

Funcţii îndeplinite detectare, semnalizare, avertizare, alarmare, alertare, evacuare, acţionarea echipamentelor de protecţie şi stingere

detectare, semnalizare, avertizare, alarmare, evacuare avertizare, alarmare, evacuare

alertare

2 din 11

B. Sisteme, instalaţii şi dispozitive de limitare şi stingere a incendiilor Tipuri

Funcţii îndeplinite

Substanţe de stingere

tip sprinkler convenţionale (apăapă/apă-aer/apă-antigel)

detectare, semnalizare, stingere automată

apă

tip sprinkler rezidenţiale

detectare, avertizare, stingere automată limitare, stingere, răcire

apă

limitare, stingere, degazare

apă

limitare, stingere limitare, stingere, răcire stingere stingere/protecţie stingere, răcire, inertizare

apă, spumă apă, spumă apă spumă aeromecanică dioxid de carbon, azot şi alte gaze

Instalaţii de stingere cu înlocuitori de haloni Instalaţii de stingere cu abur (semifixe/fixe cu acţionare automată/manuală)

stingere limitare, stingere, diluare atmosferă potenţial explozivă

înlocuitori de haloni abur

Instalaţii de stingere cu pulberi (fixe/mobile cu acţionare automată/manuală)

stingere

pulberi stingătoare

Sisteme şi instalaţii de stingere cu aerosoli Dispozitive şi sisteme de evacuare a fumului şi gazelor fierbinţi produse de incendiu (volet, trapă, cupolet)

stingere limitare a propagării incendiilor

aerosoli -

Dispozitive şi sisteme de autoînchidere

acţionare uşi, obloane, cortine de siguranţă etc.

tip drencer (cu acţionare automată/manuală) pulverizatoare (cu acţionare automată/manuală) hidranţi interiori Instalaţii de hidranţi exteriori stingere cu apă coloane uscate Instalaţii de stingere cu spumă (semifixe/fixe) Instalaţii de stingere cu gaze inerte (joasă/înaltă presiune, cu acţionare automată/manuală)

apă

C. Stingătoare şi alte aparate de stins incendii Stingatoare portabile cu dioxid de carbon 1. Date generale 1.1 Domeniul de utilizare Se utilizeaza la stingerea inceputurilor de incendii din clasele B si C, fiind recomandate pentru stingerea incendiilor de natura electrica (echipamente electrice cu tensiuni pana la 1000 V): computere, centrale telefonice, incaperi cu aparatura electrica si electronica, tranformatoare etc.

1.2 Date constructive Recipientul este executat din otel aliat specific recientelor de inalta presiune. Protectia anticoroziva este asigurata prin vopsire in camp electrostatic. Robinetul este executat din alama, fiind prevazut cu maner de sustinere, brat declansator. Agentul de stingere: CO2 3 din 11

2. Caracteristici tehnice generale Presiune de proba 250 bar

Temperatura admisa 40°C…+55°C Grad de umplere 0.75 kg/l Termen de garantie 12 luni Verificare la 6 luni prin cintarire Scadenta la termen 10 ani

G21

3. Caracteristici tehnice specifice Tip stingator Focar tip Dimensiuni Greutate OxH stingator [kg] [mm] G3 34 B/C/E 114x640 9.2 140x510 10.9 G5* 55 B/C/E 140x710 15.5 168x550 17.6 G6* 70 B/C/E 140x810 18.5 168x615 19 G21* 144 B/C/E 350 x 360 x 1250** 54

G30

Cantit. CO2 [kg] 3

G60

Interval L. jet [m] descarcare [sec] 10 – 30

2.8

10 – 30

3.1

10 – 30

3.5

20 – 40

5÷6

G30*

183 B/C/E

350 x 360 x 1450**

20 – 40

5÷6

G60*

233 B/C/E

670 x 900 x 1420**

156

20 – 40

5÷6

Precizari 1. Tipurile de stingatoare notate cu asterisc (*) sunt prevazute cu furtun de refulare asamblat cu duza de evacuare celelalte cu duza de evacuare a agentului de stingere. 2. Dimensiunile notate cu (**) sunt dimensiuni in plan orizontal x inaltime. Stingatoare portative si transportabile cu pulbere

4 din 11

1. Date generale 1.1 Domeniul de utilizare Se utilizeaza la stingerea inceputurilor de incendii din clasele A,B,C, in spatii inchise sau deschise (statii PECO, magazine, depozite, magazii, centrale termice etc.), precum si asupra echipamentelor electrice cu tensiuni pana la 1000 V. Se utilizeaza cu eficienta maxima in zone cu arii intinse si potential mare de risc la incendiu. Sunt usor de manevrat de o singura persoana. Jetul de pulbere este suficient de puternic si performant, permitand rezultate optime in actiunea de stingere, chiar si de catre o persoana mai putin experimentata.

P10

P20

P50

P100

2. Caracteristici tehnice generale Presiune de lucru 14 bar Temperatura admisa -20°C…+60°C Presiune de proba 25 bar Termen de garantie 12 luni Control presiune vizual pe Scadenta la termen 5 ani manometru Verificarea stingatorului se face cel putin o data la 30 zile, prezenta acului indicator al manometrului in zona verde confirmand functionalitatea stingatorului. 3. Caracteristici tehnice specifice Tip Focar tip Dimensiuni stingator OxH [mm] P3 8A55BC 130 x 450

Greutate stingator [kg] 5.4

Cantit. Timp min. L. min. jet pulbere [kg] descarcare [sec] [m] 3

21A113BC

160 x 500

8.9

P10

27A144BC

160 x 670

14.2

P20

ABC

300 x 1000

5 din 11

P50

ABC

300 x 1100

P100

ABC

400 x 1270

127

100

Stingatoare portative si transportabile cu spuma mecanica

1. Date generale 1.1 Domeniul de utilizare Se utilizeaza la stingerea inceputurilor de incendii din clasele A si B, in spatii inchise sau deschise (statii PECO, magazine, depozite, magazii, centrale termice etc.). Se utilizeaza cu eficienta maxima in zone cu arii intinse si potential mare de risc la incendiu. Sunt usor de manevrat de o singura persoana. Jetul de spuma este suficient de puternic si performant, permitand rezultate optime in actiunea de stingere, chiar si de catre o persoana mai putin experimentata.

SM6

SM9

SM50

SM100

2. Caracteristici tehnice generale Presiune de lucru 14 bar Temperatura admisa 0°C…+55°C Presiune de proba 25 bar Termen de garantie 12 luni Control presiune vizual pe manometru Scadenta la termen 3 ani Verificarea stingatorului se face cel putin o data la 30 zile, prezenta acului indicator al manometrului in zona verde confirmand functionalitatea stingatorului. 3. Caracteristici tehnice specifice

6 din 11

Tip stingator

Focar tip

Dimensiuni OxH [mm]

Greutate stingator [kg]

Cantit. Timp min. L. min. jet spumant [L] descarcare [sec] [m]

SM6

8A113B

160 x 500

8.9

SM9

13A183B

160 x 670

13.2

SM50

300 x 1100

SM100

400 x 1270

127

100

Substanţe de stingere

Tipuri Stingătoare portative

apă

spumă

pulberi stingătoare

dioxid de carbon

Stingătoare transportabile

Stingătoare automate cu lichid pulverizat Generatoare portabile cu aerosoli

- înlocuitori de haloni - substanţe speciale de stingere - aerosoli

D. Utilaje, unelte şi alte mijloace iniţiale de intervenţie

Utilaje

Funcţii îndeplinite producere spumă

Tipuri Electrogenerator de spumă de înaltă înfoiere Hidrogenerator de spumă de înaltă înfoiere Electroîncărcător pentru pulbere Tun remorcabil pentru apă şi spumă Electropompă transportabilă Ventilatoare mobile

producere spumă

topoare, târnăcoape, răngi de oţel, căngi cu coadă, lopeţi, găleţi, mături, furci etc. Alte mijloace iniţiale de intervenţie: panouri de incendiu, lăzi cu nisip, butoaie cu apă, pături şi prelate ignifuge, dispozitive pentru degajare, delimitare Unelte

încărcare pulbere stingere, răcire asigurare presiune evacuarea fumului şi a gazelor fierbinţi, introducere de aer asigurarea condiţiilor de intervenţie în caz de incendiu Întreruperea arderii la diferite focare

E. Substanţe de stingere Tipuri Apă Apă îmbunătăţită chimic 7 din 11

Apă

Spumanţi *) Pulberi stingătoare

Abur Gaze inerte Agenţi stingători neutralizatori speciali

Proteinici (P) Fluoroproteinici (FP) Fluoroproteinici cu formare de film apos (FFFP) Sintetici (S) Fluorosintetici cu formare de film apos (AFFF) Rezistenţi la alcool (AR) Pulberi ABC Pulberi BC Alte tipuri de pulberi (speciale) Abur saturat Abur supraîncălzit Dioxid de carbon, azot sau Înlocuitori de haloni Hidrofluorocarburi (HFC) Hidroclorofluorocarburi (HCIFC) Înlocuitori de tip gaze inerte Aerosoli

*) Pentru stingerea incendiilor se foloseşte spuma aeromecanică, care se obţine prin dispersarea unui gaz sub presiune (aer, azot) într-o soluţie apoasă de spumant. În funcţie de coeficientul de înfoiere E, care reprezintă raportul dintre volumul spumei şi volumul de soluţie de spumant, spumele se împart în 3 categorii: •

spume de joasă înfoiere (1 < E ≤ 20);

•

spume de medie înfoiere (20 < E ≤ 200);

•

spume de naltă înfoiere (E > 200).

3.COMPATIBILITATEA SUBSTANŢELOR DE STINGERE CU CLASELE DE INCENDIU

Substanţe de stingere A

Clasa de incendiu D Implicând instalaţii electrice sub tensiune

Apă (jet compact)

Apă (jet pulverizat)

Apă îmbunătăţită

Spumă

Pulberi ABC

Pulberi BC

+ 8 din 11

Pulberi speciale D

Abur

Gaze inerte

Înlocuitori de haloni

Aerosoli

NOTĂ: 1. Clasele de incendiu: A - incendii de materiale solide; B - incendii de lichide combustibile sau materiale solide care se topesc uşor; C - incendii de gaze combustibile; D - incendii de metale combustibile. 2. La aplicarea simultană sau succesivă a unor substanţe de stingere diferite utilizatorii vor avea în vedere informaţiile furnizate de producători referitoare la eventualele incompatibilităţi care pot afecta inacceptabil eficienţa de stingere. 3. Semnificaţia semnelor: + Eficienţă

Eficienţă parţial

- Ineficient

- - Utilizare interzisă

4.STABILIREA NUMĂRULUI DE STINGĂTOARE PORTATIVE PENTRU CATEGORII DE CONSTRUCŢII

Categorii de construcţii

Număr de stingătoare/suprafaţă desfăşurată

A. Construcţii civile (publice) 1. Clădiri administrative:

1 buc./350 m2

- sedii ale administraţiei publice centrale şi locale; sedii de sindicate, culte, fundaţii, organizaţii neguvernamentale, asociaţii, agenţii, fonduri etc.;sedii de birouri.

(min. 2 buc./nivel)

2. Clădiri financiar-bancare:

9 din 11

- sedii de bănci (centrale şi filiale);

1 buc./200 m2

- sedii de societăţi de asigurări (de bunuri de persoane), burse de valori şi mărfuri.

(min. 2 buc./nivel)

3. Clădiri comerciale: 1 buc./250 m2 - comerţ alimentar şi nealimentar; magazine generale şi supermaga-zine (supermarket); alimentaţie publică; pieţe agroalimentare; servicii şi (min. 2 buc./nivel) autoservice. 4. Clădiri de cult: 1 buc./300 m2 - lăcaşuri de cult; mânăstiri şi schituri, inclusiv spaţiile de cazare; (min. 2 buc./nivel) capele. 5. Clădiri de cultură: 1 buc./250 m2 - expoziţii; muzee; biblioteci; cluburi şi săli de reuniune; cazinouri; (min. 2 buc./nivel) - centre şi complex-uri culturale; case de cultura şi săli polivalente; cinematografe; teatre dramatice, de comedie, de revistă, operă, operetă, de păpuşi; circuri; discoteci.

1 buc./250 m2 (min. 2 buc./nivel)

6. Clădiri de învăţământ: - învăţământ preşcolar (grădiniţe); şcoli primare şi gimnaziale;

1 buc./300 m2 - licee; şcoli postliceale şi profesionale; învăţământ superior; (min. 2 buc./nivel) cămine şi internate. 7. Clădiri de sănătate: - spitale (clinici universitare, generale, de specialitate);centre medicale pentru asistenţă de specialitate (boli cronice, persoane cu handicap, recuperări funcţionale, psihiatrice); policlinici, dispensare urbane şi rurale; alte unităţi sanitare (centre de recoltare a sângelui, medicină preventivă, staţii de salvare, farmacii); creşe şi creşe speciale pentru copii; leagăne de copii.

1 buc./250 m2 (min. 2 buc./nivel)

8. Clădiri şi amenajări sportive: - complexuri sportive (încăperi şi anexe);săli de antrenament şi competiţii sportive; patinoare artificiale şi piscine; poligoane de tir şi popicării.

1 buc./300 m2 (min. 2 buc./nivel)

9. Clădiri de turism: - hoteluri; moteluri, vile şi bungalouri; cabane; ; sate de vacanţă.

campinguri

1 buc./nivel

10 din 11

10. Clădiri de locuit: - blocuri; locuinţe unifamiliale; vile şi alte clădiri având şi utilitate turistică (agroturism).

1 buc./300 m2 (min. 2 buc./nivel)

11. Clădiri civile cu funcţiuni mixte (comerţ, birouri, reuniuni, producţie sau depozitare) 12. Clădiri de transport:

1 buc./400 m2

- gări, autogări, aerogări

(min. 2 buc./nivel)

13. Alte amenajări: - circuri mobile; scene şi tribune amenajate provizoriu în aer liber (pentru spectacole, mitinguri, competiţii sportive etc.); studiouri de televiziune, îndeosebi cele cu public. B. Construcţii de producţie şi depozitare 1. Clădiri de producţie şi/sau depozitare care se încadrează în categoria A, B sau C de pericol de incendiu

1 buc./150 m2

1 buc./150 m2 (min. 2 buc./nivel) 1 buc./200 m2

2. Clădiri de producţie şi/sau depozitare care se încadrează în categoria D sau E de pericol de incendiu

(min. 2 buc./nivel)

OBSERVAŢII: 1. Stingătoarele vor avea încărcătura minimă de 6 kg sau performanţe de stingere echivalente cu aceasta. 2. În compartimente, încăperi şi spaţii de producţie şi depozitare cu aria mai mare de 500 mp, încadrate în categoria A, B sau C de pericol de incendiu, se prevăd şi stingătoare transportabile, minimum 1 bucata/50 kg la fiecare 500 mp. 3. Proprietarii (utilizatorii) construcţiilor, instalaţiilor tehnologice şi platformelor amenajate vor executa periodic controlul stării de funcţionare a mijloacelor tehnice de p.s.i. cu care acestea sunt echipate şi dotate, personal sau prin persoane anume desemnate şi instruite în acest scop. 4. Încărcarea stingătoarelor şi a altor aparate de stins incendii (recipiente, capsule, rezervoare etc.) cu substanţe de stingere se va face de către persoane juridice şi, după caz, fizice, atestate potrivit prevederilor legale. SPEEDFIRE.RO - Servicii private Situaţii de urgenţă Abordare inovativa în prevenirea și stingerea incendiilor

11 din 11
