GARANT
EKO - ETNO BANSKÝ PARK
ŠTUDENT: MARTIN ŠOLC
ROČNÍK/SKUPINA: 4. ROČNÍK/4. SKUPINA
PREDMET: ATELIÉR NAVRHOVANIA VII
PREDMETU: doc. Ing. arch. ALEXANDER SCHLEICHER, PhD.
VEDÚCI PRÁCE: VA ILKOVIČOVÁ ILKOVIČ
ÚSTAV KONŠTRUKCIÍ V ARCHITEKTÚRE A INŽINIERSKYCH STAVIEB
AKADEMICKÝ ROK: 2023/2024
KONCEPT

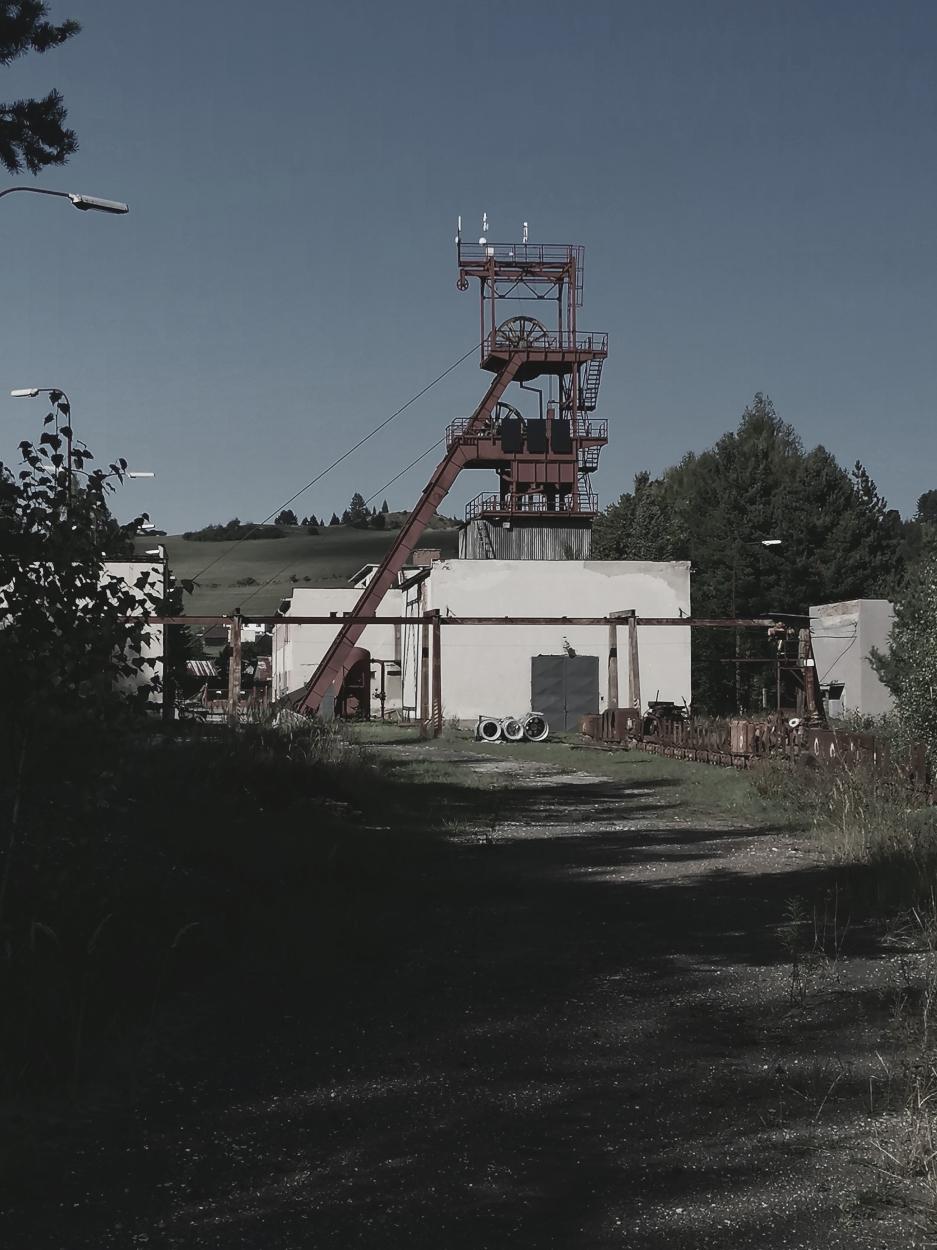

AREÁL BANE PORÁČ SA NACHÁDZA V KOŠICKOM KRAJI, V OKRESE SPIŠSKÁ NOVÁ VES. OD ROKU 2018 JE NÁRODNOU KULTÚRNOU
PAMIATKOU A V ROKU 2019 SA V BANI UKONČILA ŤAŽBA TAKMER VŠETKY STROJE, PRÍSTROJE A NÁRADIE OSTALO TAK AKO V POSLEDNÝ DEŇ ŤAŽBY - ODLOŽENÉ A PLNE FUNKČNÉ TENTO POTENCIÁL OTVÁRA DVERE ĎALŠIEMU VYUŽITIU AREÁLU AKO
BANSKÉ ZÁŽITKOVÉ MÚZEUM. ČLOVEK SI NAJVIAC INFORMÁCIÍ ZAPAMÄTÁ, KEĎ SA TÉMY PRIAMO DOTÝKA A AKTÍVNE SA ZAPÁJA DO SPOZNÁVANIA NOVÝCH FENOMÉNOV VYTVORIŤ ZÁŽITKOVÉ A INTERAKTÍVNE BANSKÉ MÚZEUM JE TAK CIEĽOM TOHTO NÁVRHU, KTORÝ RÔZNYMI SPÔSOBMI PREZENTUJE A TAK AJ VZDELÁVA, VYCHOVÁVA A ZACHOVÁVA RÔZNE STRÁNKY BANSKEJ ČINNOSTI, KEDYSI HLAVNÝM FENOMÉNOM TOHTO KRAJA
FUNKČNO-PREVÁDZKOVÉ RIEŠENIE
AREÁL V SÚČASNOSTI TVORIA 4 HLAVNÉ BUDOVY - 1 PREVÁDZKOVÁ (SOCIÁLNA) A TRI TECHNICKÉ (STROJOVŇA S TRAFOSTANICOU, ŠACHTOVÁ BUDOVA A VENTILÁTOROVŇA). NÁVRH ZACHOVÁVA FUNKCIU TECHNICKÝCH BUDOV A OBOHACUJE JU O PREZENTÁCIU TECHNOLÓGIÍ. V PREVÁDZKOVEJ BUDOVE FUNKCIU AJ DISPOZÍCIU Z VEĽKEJ ČASTI MENÍ. NIEKDAJŠIE ZÁZEMIE BANÍKOV PRETVÁRA NA MÚZEUM BANE PORÁČ A BANÍCKEJ TECHNOLÓGIE, DETSKÉ BANSKÉ IHRISKO (V BÝVALEJ KOTOLNI) ČI MALÉ LABORATÓRIUM. DRUHÉ NADZEMNÉ PODLAŽIE JE LÁVKOU PREPOJENÉ SO ŠACHTOVOU BUDOVOU A ČIASTOČNE SI ZACHOVÁVA SVOJU FUNKCIU SLÚŽI PRE PRÍPRAVU NÁVŠTEVNÍKOV NA VSTUP DO PODZEMIA NA ZAČIATKU AREÁLU NÁVRH DOPĹŇA PRÁZDNU A NEVYUŽITÚ PLOCHU DVOMA OBJEKTAMI. JEDEN Z NICH SLÚŽI AKO VSTUP, PRE PREDAJ LÍSTKOV, SUVENÍROV ČI ADMINISTRATÍVU MÚZEA. NACHÁDZA SA V ŇOM AJ SOCIÁLNE ZARIADENIE PRE NÁVŠTEVNÍKOV. DRUHÝ NAVRHOVANÝ OBJEKT PONÚKA DROBNÉ OBČERSTVENIE NA VÝCHODNEJ STRANE AREÁLU SA NACHÁDZA ODDYCHOVÁ ZÓNA S NAPOJENÍM NA BUFET V FORME VYKONZOLOVANýCH TERÁS S VÝHĽADOM DO PORÁČSKEJ DOLINY V ZADNEJ ČASTI AREÁLU SA NACHÁDZA BÝVALÝ ŽERIAV, KTORÝ NAŠIEL NOVÚ FUNKCIU V NESENÍ HOJDAČIEK. VEDĽA NEHO JE ODPREZENTOVANÁ TECHNOLÓGIA VÝKLOPNÍKA TIEŽ PREMENENÁ NA HOJDAČKU. NA ZáPADNEJ STRANE ZADNEJ ČASTI SA NACHÁDZA PARKOVO UPRAVENÝ SPOMIENKOVÝ CHODNÍK, KTORÝ PREZENTUJE SOCIÁLNU STRÁNKU BANÍCTVA PROSTREDNÍCTVOM, RÔZNYCH PRÍBEHOV, SPOMIENOK,ČI FOTOGRAFIÍ BÝVALÝCH PORAČSKYCH A RUDNIANSKYCH BANÍKOV OKOLO CELÉHO AREÁLU SA NACHÁDZAJÚ KOĽAJE, PO KTORÝCH PREMÁVA BANSKÝ VLÁČIK.
ARCHITEKTONICKÉ RIEŠENIE
EXISTUJÚCE TECHNICKÉ OBJEKTY AREÁLU NÁVRH ZACHOVÁVA TAKMER V PÔVODNOM STAVE NA STROJOVŇU A ŠACHTOVÚ BUDOVU PRIBÚDA VEĽKOPLOŠNÉ ZASKLENIE, KTORÉ BUDOVY OTVÁRA DO EXTERIÉRU A TAK UMOCŇUJE PREZENTÁCIU ICH TECHNOLÓGIÍ. PREVÁDZKOVÁ BUDOVA MENÍ SVOJU VNÚTORNÚ DISPOZÍCIU AJ FASÁDU. STARÉ DREVENÉ OKNA A BRIZOLITOVÚ OMIETKU NAHRADZUJÚ MODERNÉ MATERIÁLY BUDOVA NEMÁ ZA CIEĽ KONKUROVAŤ DOMINANTE AREÁLU V PODOBE ŤAŽNEJ VEŽE, A TAK JE NA DODATOČNÉ ZATEPLENIE POUŽITÁ OMIETKA S BETÓNOVÝM VZHĽADOM. TVAROSLOVNÝM PRVKOM SA STÁVAJÚ OKNÁ S COR-TEN ŠAMBRÁNAMI, Z KTORÝCH NIEKTORÉ PÔSOBIA AKO AKCENT V PODOBE VYSTÚPENIA HORNEJ ČASTI ŠAMBRÁNY ROVNAKO SÚ AJ AKCENTOVANÉ VSTUPY DO JEDNOTLIVÝCH FUNKČNÝCH CELKOV V CELOM AREÁLI. VSTUPNEJ ČASTI AREÁLU DOMINUJÚ DVA NOVOTVARY, KTORÝCH TVAR VYCHÁDZA Z PRVEJ ŤAŽNEJ VEŽE V PORÁČI. FASÁDA JE PRESKLENÁ A PREKRYTÁ COR-TEN OBKLADOM S PERFORÁCIAMI V PODOBE ŠACHTY A OBZOROV NA ŇU NAPOJENÝCH. FASÁDA SA TAK TIEŽ STÁVA PREZENTAČNÝM PRVKOM. DO AREÁLU SA VSTUPUJE CEZ PODCHOD VO VSTUPNOM OBJEKTE V TVARE ŠTÔLNE
KONŠTRUKČNO-MATERIÁLOVÉ RIEŠENIE
KONŠTRUKCIA NAVRHOVANÝCH OBJEKTOV JE OCEĽOVÁ ZALOŽENÁ NA ZÁKLADOVEJ DOSKE FASÁDU TVORÍ TEPELNOIZOLAČNÉ ZASKLENIE, KTORÉ JE PREKRYTÉ OBKLADOM Z COR-TEN PLECHU PRVOK COR-TECH PLECHU SPREVÁDZA NÁVŠTEVNÍKA CELÝM AREÁLOM. PRIESTOR ADMINISTRATÍVY A VSTUPNÉHO PODCHODU JE DOSVETLEÝ STREDOVÝM SVETLOVODOM, KTORÝ PREDSTAVUJE ŠACHTU - JAMU PORÁČ
BILANCIE
PLOCHA ZELENE 6 578,03 m² INDEX SPEVNENÝCH PLÔCH 0,58
MATEJOVCE
NAD HORNÁDOM
MARKUŠOVCE
RUDŇANY
LEGENDA
Občianska vybavenost
Plochy skladov a priemyslu
Plochy športu a rekreácie
Plochy poľnohospodárskeho dvora
Ubytovanie
Potraviny Kostol Medicínske zar
Dátum
ODKALISKO MARKUŠOVCE NOVÝ ZÁVOD
POZOSTATKY
STARÉHO ZÁVODU
STOPY BANSKEJ ČINNOSTI
LEGENDA
PORTÁL
ROCHUS ŠTÔLNE
JAMA ZLATNÍK
TERÉZIA KRÍŽOVÁ
JAMA
5RP. I
JAMA MIER
JAMY SPOLOČNÁ A SV DUCH
PREPADLISKO
JAMA 5RP. II
JAMA ROTBAUM
JAMA JOZEF
ŠTEFAN STREDNÝ JOZEF VŠECHSVÄTÝCH
JAMA PORÁČ
Viditeľné stopy
Informácia o lokalite z archívov
Zachovaná banská ťažná veža
Portál štôlne
PETER PAVOL
LEGENDA
Krasové územie európskeho významu GALMUS
Prírodné, športové a rekreačné plochy
Prepadlisko Zával bývalej štôlne
Odkalisko Markušovce
Markušovská pyramída
Dátum 20
LEGENDA
ZACHOVANÁ A FUNKČNÁ TECHNOLÓGIA
PRIESTRANNÝ AREÁL
BANSKÝ NÁUČNÝ CHODNÍK V OKOLÍ
ZÁUJEM O REVITALIZÁCIU
NEZNÁMA LOKALITA
SLABÁ DOSTUPNOSŤ
ABSENCIA OBČIANSKEJ VYBAVENOSTI
MÁLO MOŽNOSTÍ UBYTOVANIA
ZÁŽITKOVÁ A INTERAKTÍVNA
PREZENTÁCIA BANÍCKYCH FENOMÉNOV A TRADÍCIE
PREPOJENIE PREZENTÁCIE SO SUSEDNÝMI OBCAMI
RUDŇANY A MARKUŠOVCE
NEZÁUJEM ALEBO NEVEDOMIE TURISTOV O MÚZEU
ODĽAHLÁ POLOHA MÚZEA SLABÁ DOPROVODNÁ OBČIANSKA VYBAVENOSŤ
SPOLUOBČNIA
MARKUŠOVCE
BANSKÉ CENTRUM
NOVÝ ZÁVOD
URBANISTICKÁ SCHÉMA -
HUTNÍCKA
ARCHITEKTONICKÁ
TECHNOLOGICKOSTAVEBNÁ
BANSKÝ SKANZEN INFOCENTRUM
PORTÁL ŠTÔLNE ROCHUS
PORÁČ
NÁMESTIE BANÍKOV
RUDŇANY
ŠTÔLŇA ROCHUS ~ 460-490 m.n.m
BANSKÉ ZÁŽITKOVÉ MÚZEUM ŠACHTA PORÁČ MÚZEUM ZMYSLOV ŠACHTA MIER
SOCIOLOGICKÁ
ARCHITEKTONICKÁ
SOCIOLOGICKÁ
ARCHITEKTONICKÁ
TECHNOLOGICKOSTAVEBNÁ PRÍRODNÁ
Dátum 20 12 2023
LEGENDA
Prepojenie múzea a prírody - prepadliska
Prepojenie na Strednú Jozef štôlnu
Územie závalového pásma
Existujúci poráčsky banský náučný chodník
Súčasné prepadlisko Minimalistické ubytovanie v prepadlisku
LEGENDA
1 _ VSTUPNÝ OBJEKT ADMINISTRATÍVA
2 _ BUFET
3 _ ODDYCHOVÁ ZÓNA
4 _ PREVÁDZKOVÁ BUDOVA
5 _ DETSKÉ BANSKÉ IHRISKO
6 _ STROJOVŇA
7 _ ŠACHTOVÁ BUDOVA
8 _ VENTILÁTOROVŇA
9 _ VÝKLOPNÍK / HOJDAČKY
10 SKANZEN V PRÍRODE
11 _ SPOMIENKOVÝ CHPDNÍK
Vstup Administratíva
Detské banské ihrisko
Bufet
Múzeum
Detská baňa
Mini labák
Príprava na vstup do bane
Oddychové terasy s výhľadom
Šachtová budova
Vstup do bane
Bývalý výklopník
Ventilátorovňa Skanzen v prírode
Strojovňa ťažného stroja
Spomienkový chodník
Smer prepadlisko
LEGENDA VSTUP
1 01 _ CHODBA 53,9 m² 1.02 _ PREDAJ LÍSTKOV 1 8,3 m² 1.03 _ VSTUP ZAMESTNANCI 13,9 m²
LEGENDA BUFET
POHĽAD SEVERNÝ
VSTUPNÝ
POHĽAD VÝCHODNÝ
REZ PRIEČNY
REZ POZDĹŽNY
PÔDORYS
LEGENDA
PÔDORYS PREVÁDZKOVEJ BUDOVY
LEGENDA
2 01_ MÚZEUM TECHNOLÓGIÍ
m² 2 02 _ KONTROLNÝ PRIESTOR
2 03 _ WC ŽENY
2 04 _ WC BEZBARIÉROVÉ 3,7 m²
2 05 _ WC MUŽI
2 06 _ ŠATŇA - EXPOZÍCIA
2 07 _ ŠTAŇA - NÁVŠTEVNÍCI
2 08 _ MIESTNOSŤ BANÍCKEHO VYBAVENIA
m² 2.09 _ INŠTRUKTÁŽNA MIESTNOSŤ
2 10 _ FOTOKÚTIK
2 11 _ HALA
_ ŠATŇA - INŠTRUKTORI
13 _ DENNÁ MIESTNOSŤ
_ ZDRAVOTNÍK
2 15 _ SKLAD ZDRAVOTNÍCKYCH
INDIVIDUÁLNA
PREHLIADKA KOMENTOVANÁ PREHLIADKA ŠACHTY, BANE A VENTILÁTORA S INŠTRUKTOROM
LEGENDA 1. NP 1.01 _ MÚZEUM BANÍCTVA V PORÁČI
1.02 _ DETSKÁ BAŇA
1.03 _ MINI LABÁK
_
_
_
_
LEGENDA
2. NP
2.01_ MÚZEUM TECHNOLÓGIÍ
2 02 _ KONTROLNÝ PRIESTOR 17,8 m²
2 03 _ WC ŽENY
_
2 05 _
2 06 _ ŠATŇA - EXPOZÍCIA
_ ŠTAŇA - NÁVŠTEVNÍCI
2 08 _ MIESTNOSŤ BANÍCKEHO VYBAVENIA
2.09 _ INŠTRUKTÁŽNA MIESTNOSŤ 47,9 m²
2 10 _ FOTOKÚTIK 27,1 m²
2 11 _ HALA
2 12 _ ŠATŇA - INŠTRUKTORI
2 13 _ DENNÁ MIESTNOSŤ INŠTRUKTORI 22,6 m²
2 14 _ ZDRAVOTNÍK
2 15 _ SKLAD ZDRAVOTNÍCKYCH POTRIEB
2 16 _ SCHODISKO
2 17 _ OČISŤOVACÍ ŽĽAB
2 18 _ LÁVKA DO BUDOVY ŠACHTY
LEGENDA
SMER KOMENTOVANEJ PREHLIADKY ŠACHTY, BANE A VENTILÁTORA S INŠTRUKTOROM
KONČÍ
ARCHITEKTONICKÝ
PÔVODNÁ MUROVANÁ STENA
CDM TEHLY
OKNO JANSEN
JANISOL ARTE 66
PREFABRIKOVANÁ COR-TEN ŠAMBRÁNA
KONTAKTNÉ ZATEPLENIE
BAUMIT PRO EPS
OMIETKA BAUMIT STARTOP
PÔDORYS OSTENIA M 1:4 REZ NADPRAŽÍM M 1:4
PÔVODNÁ MUROVANÁ STENA
CDM TEHLY
OCEĽOVÝ KOTVIAC PROFIL
KONTAKTNÉ
ZATEPLENIE
BAUMIT PRO EPS
OMIETKA BAUMIT STARTOP
OCEĽOVÝ KOTVIAC PROFIL
PREFABRIKOVANÁ COR-TEN ŠAMBRÁNA hr. 6 mm OKNO JANSEN JANISOL ARTE 66
EK O -ETNO P ARK PORÁ
