DISEÑO ARQUITECTÓNICO 4
PARCIAL 3
JUNIO 2023
DISEÑO ARQUITECTÓNICO 4
GRUPO 1-4
PRESENTA:
CALDERÓN ESCALANTE, SOFÍA ELIZABETH (201901808)
ARTEAGA ALEMÁN, ANDREA MARISOL (201901849)
DOCENTE: ARQ. LÁZARO RODRIGO JOSÉ BERNAL

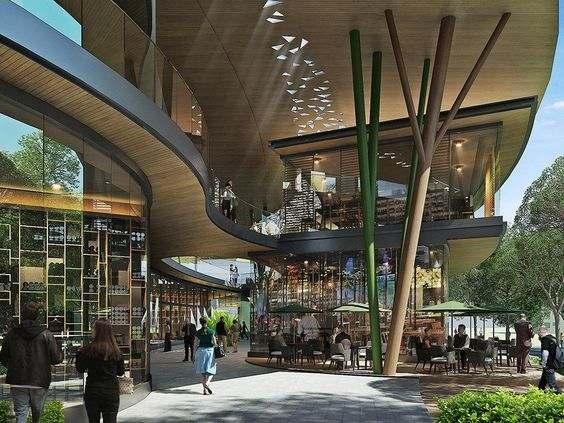

ARQUITECTURA ORGÁNICA
La arquitectura orgánica describe la integración armónica entre las construcciones humanas y el entorno natural. Con el diseño buscamos generar estructuras unificadas e interrelacionadas con su medio ambiente. Los materiales utilizados son fundamentalmente naturales (arcilla, piedra, madera).

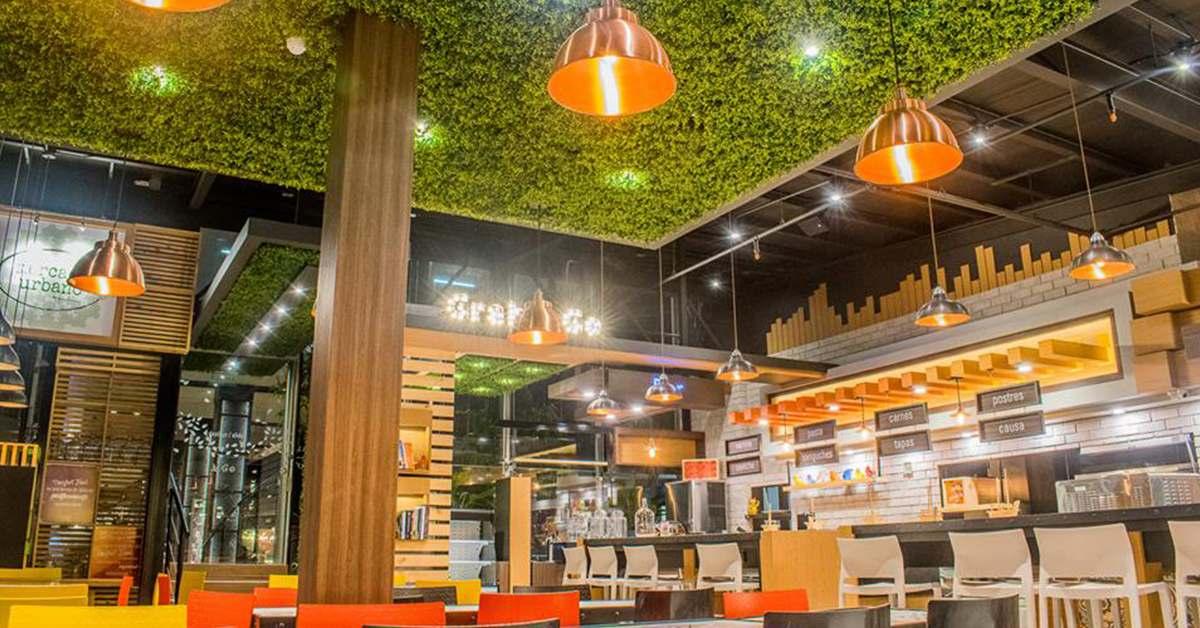

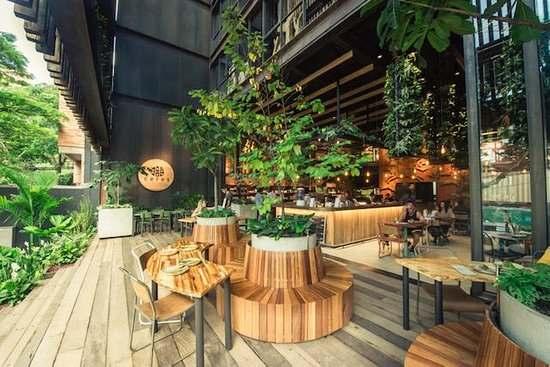

INTERIORES CONCEPTO PLASMADO
PALETA DE COLORES
MATERIALES

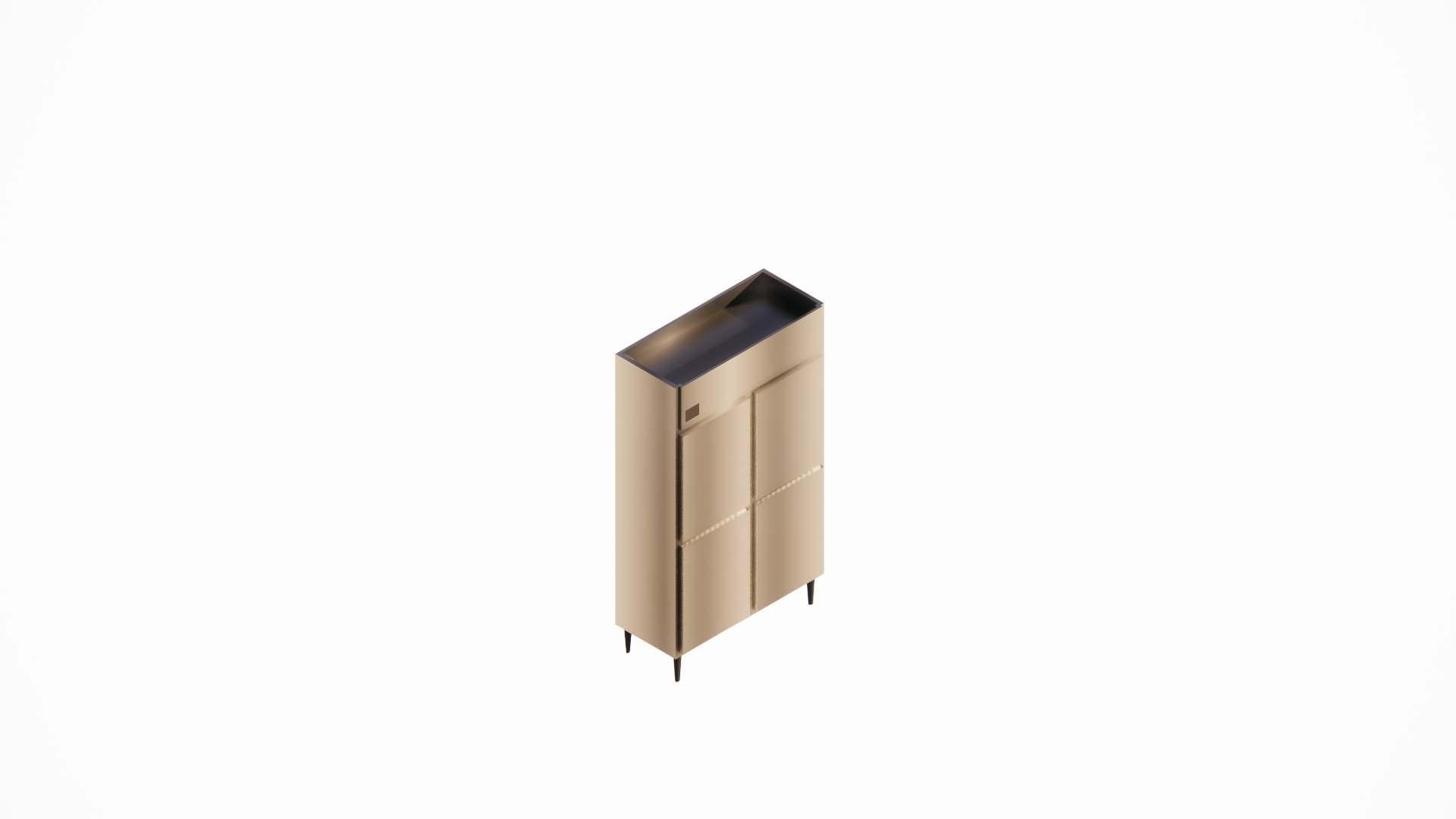

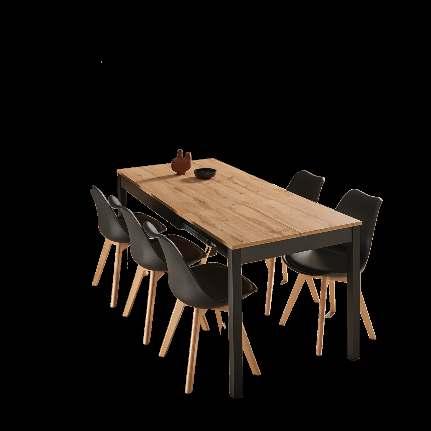

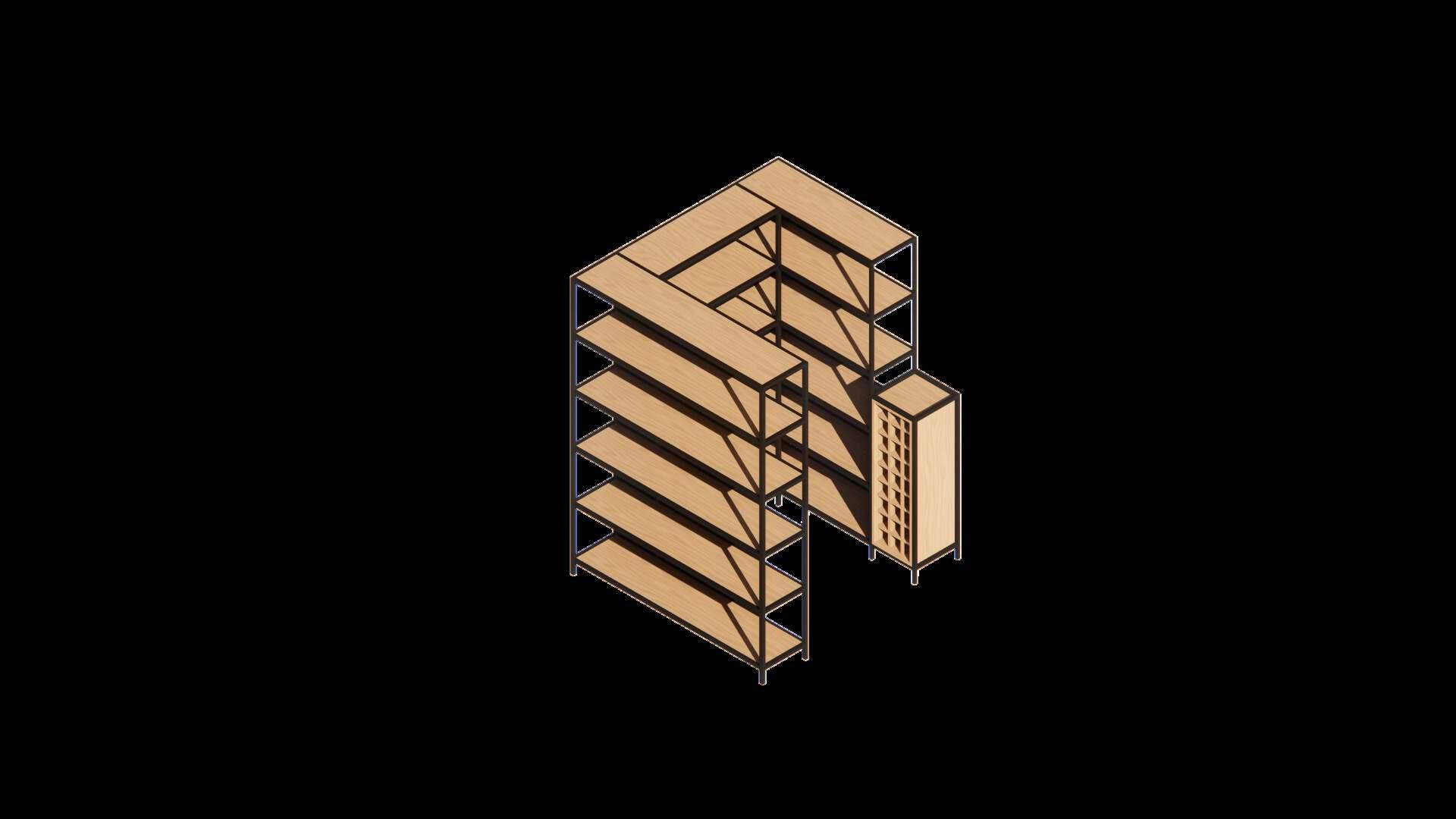

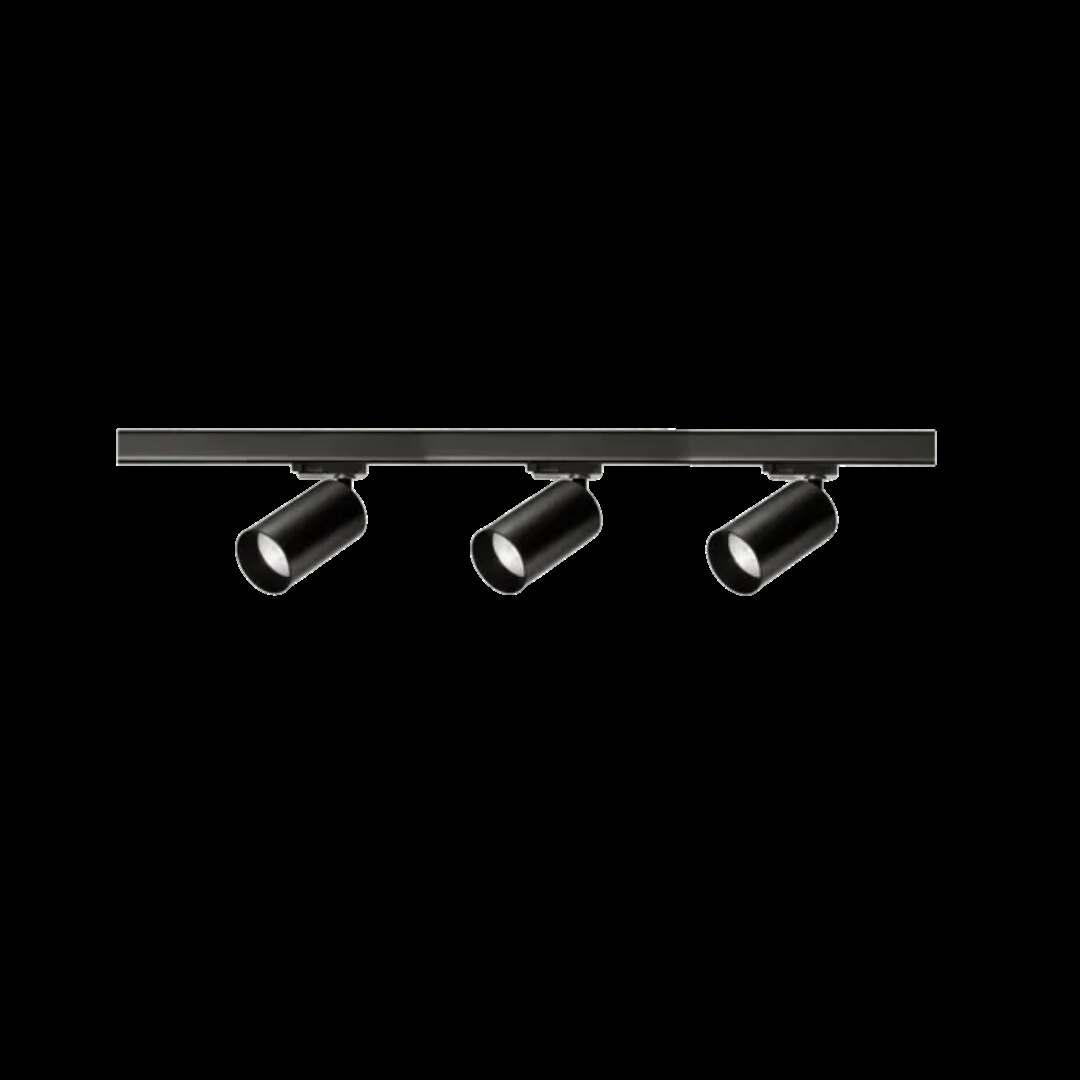

MOBILIARIO Y LUMINARIAS
ÁREA ÚTIL POR LOCAL: 6.00 m2

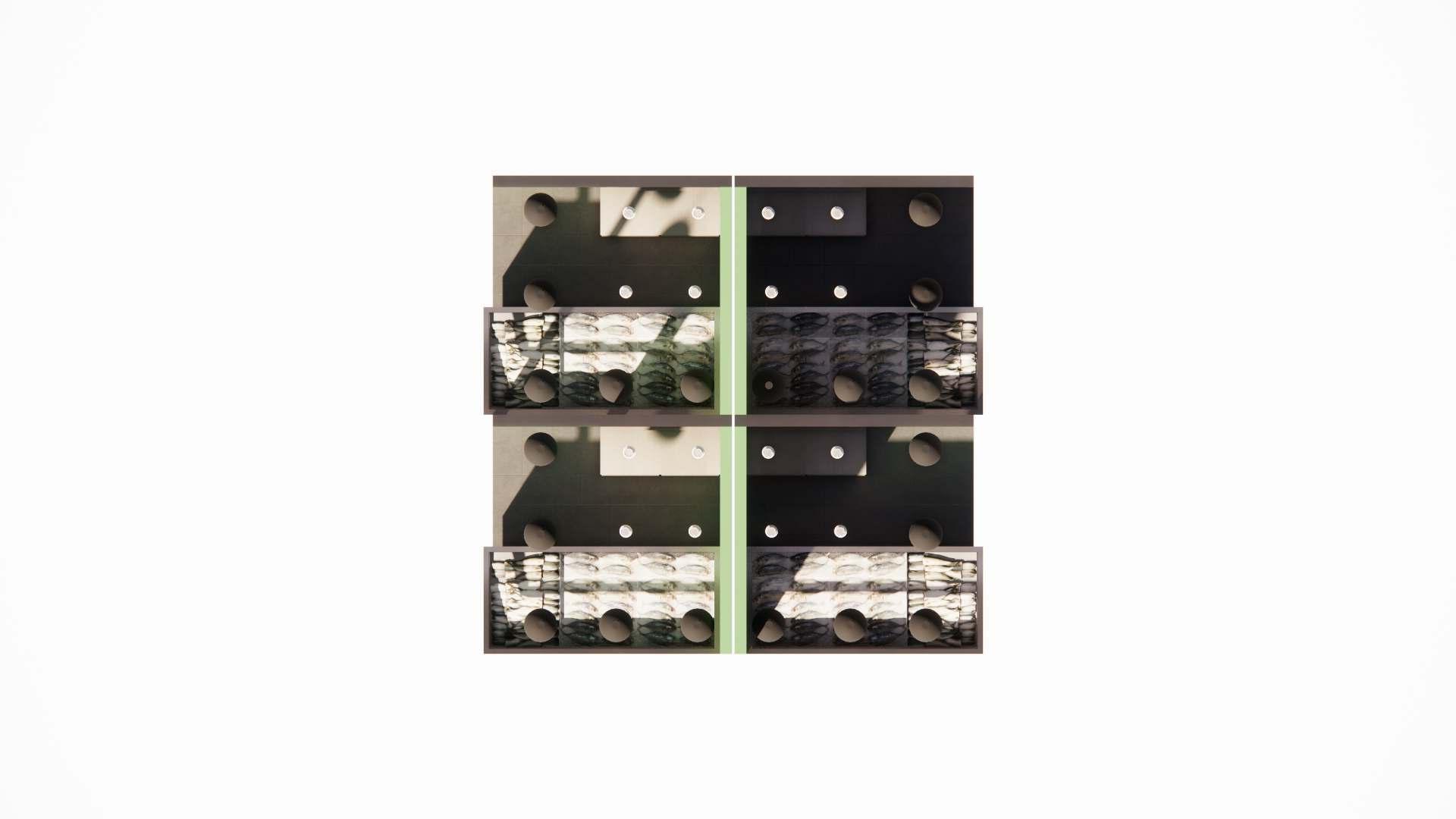

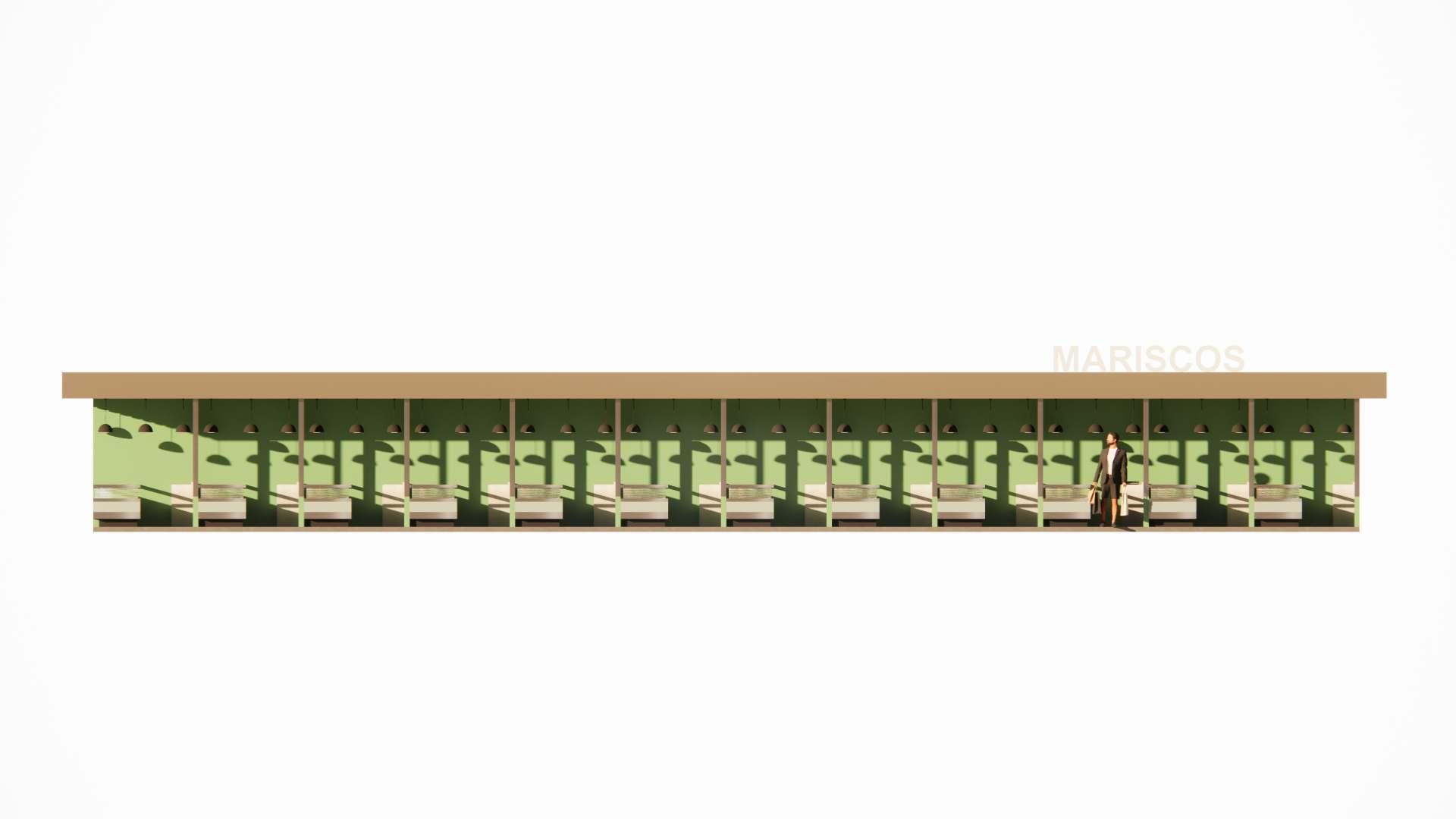

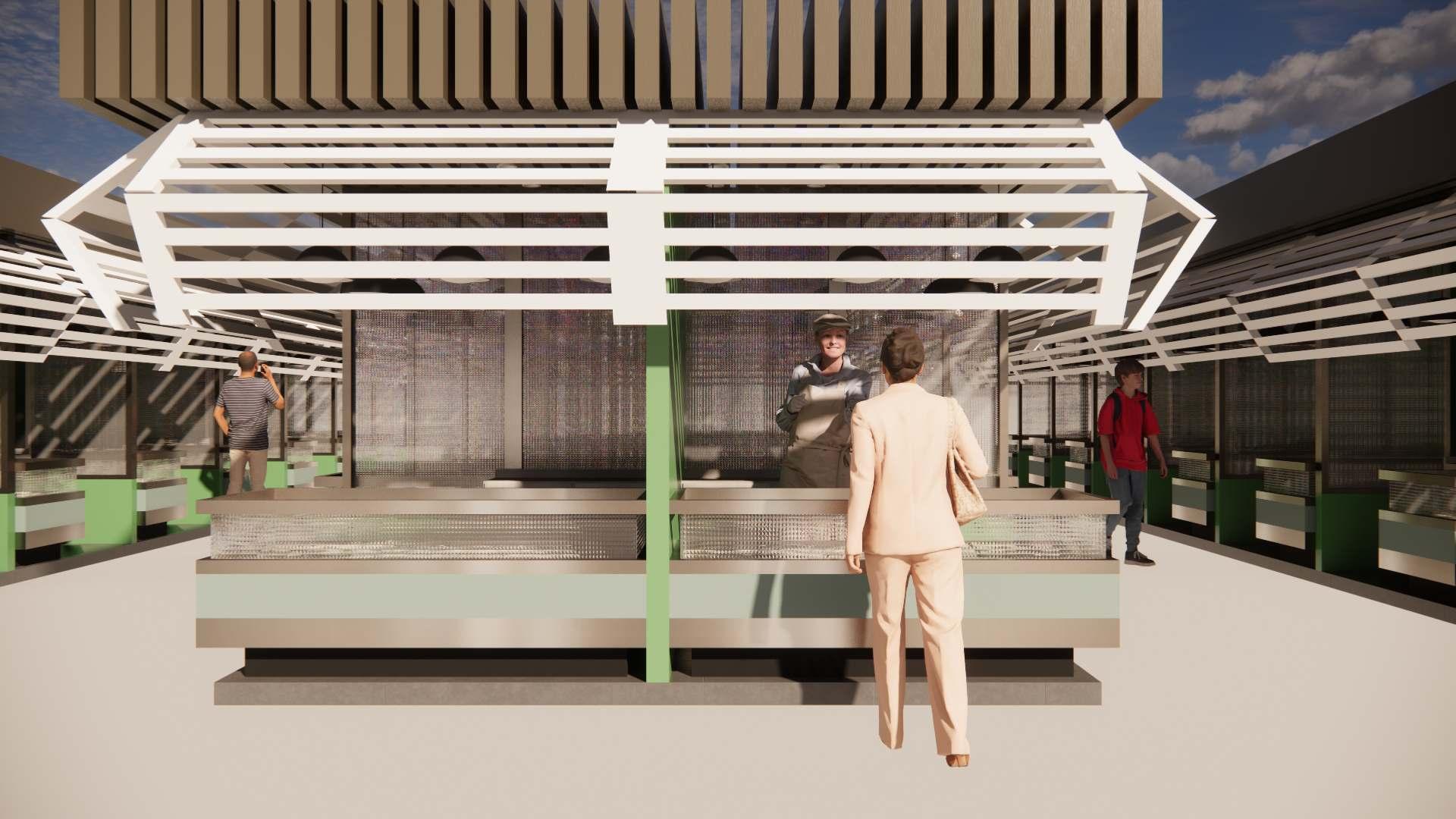

LOCAL TIPO 1 - PRODUCTOS HÚMEDOS
PALETA DE COLORES
MATERIALES

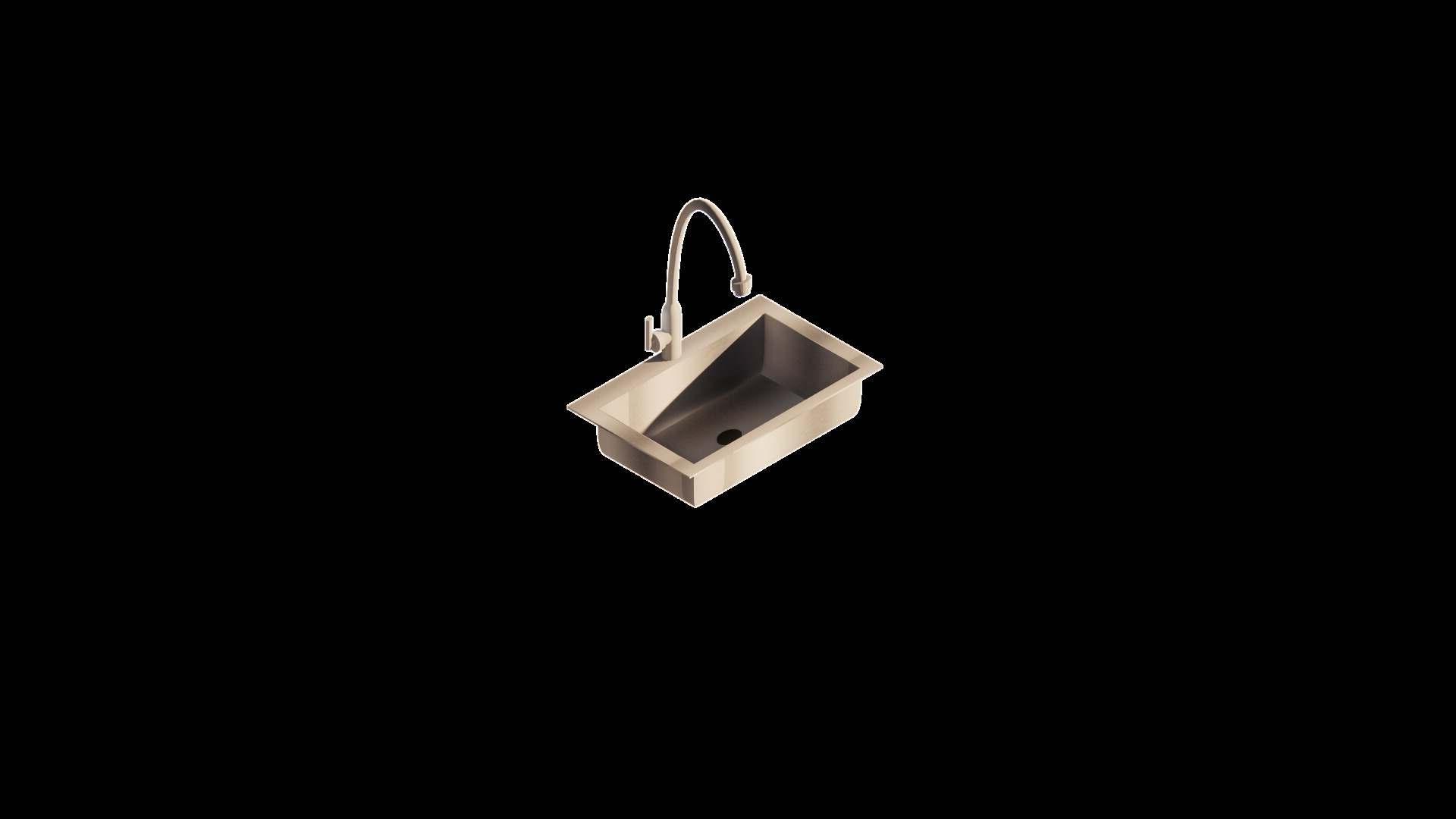

MOBILIARIO Y LUMINARIAS
ÁREA ÚTIL POR LOCAL: 4.00 m2
TIPOS MARISCOS,

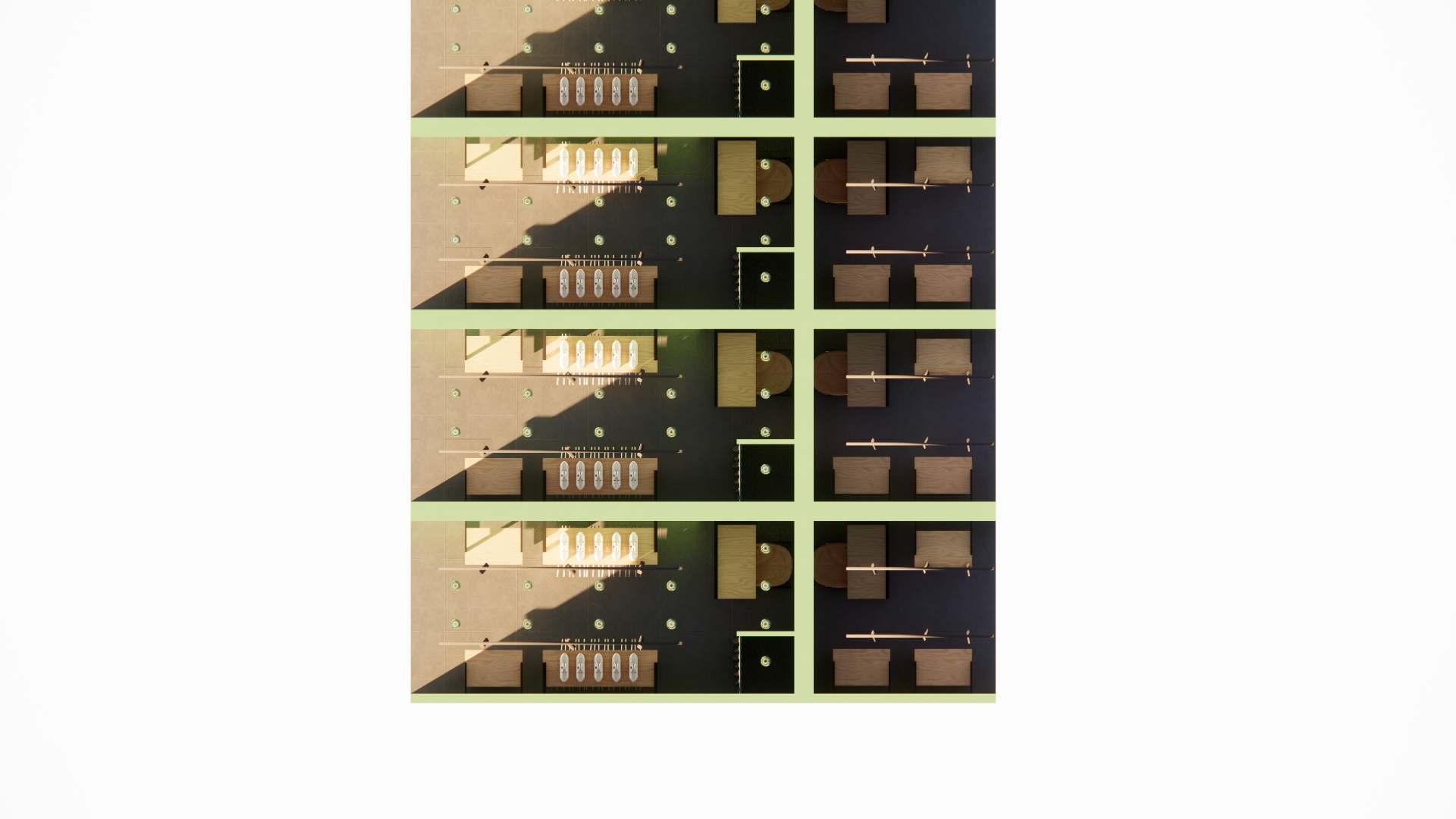

LOCAL TIPO 2 - PRODUCTOS SEMI HÚMEDOS

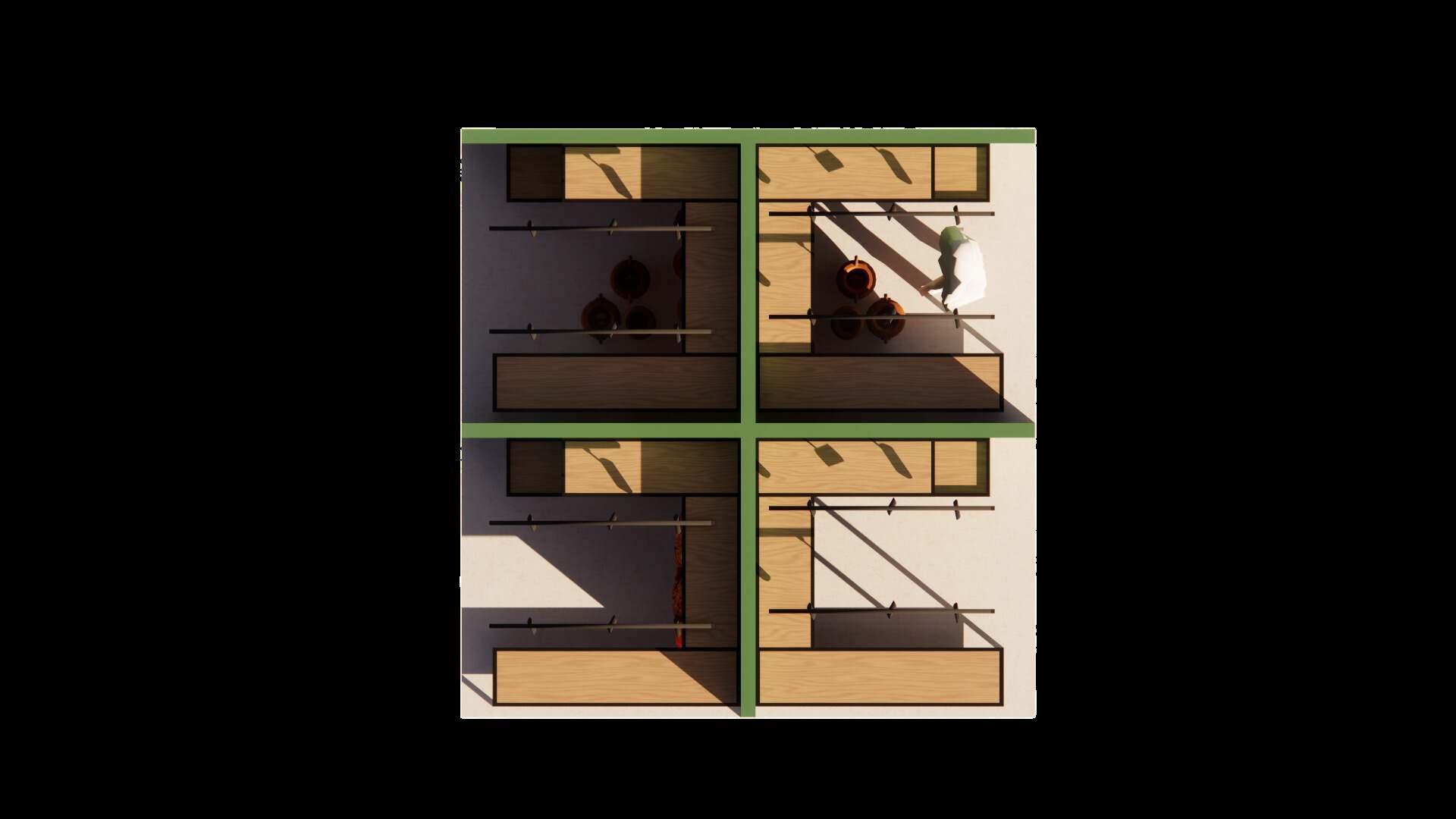

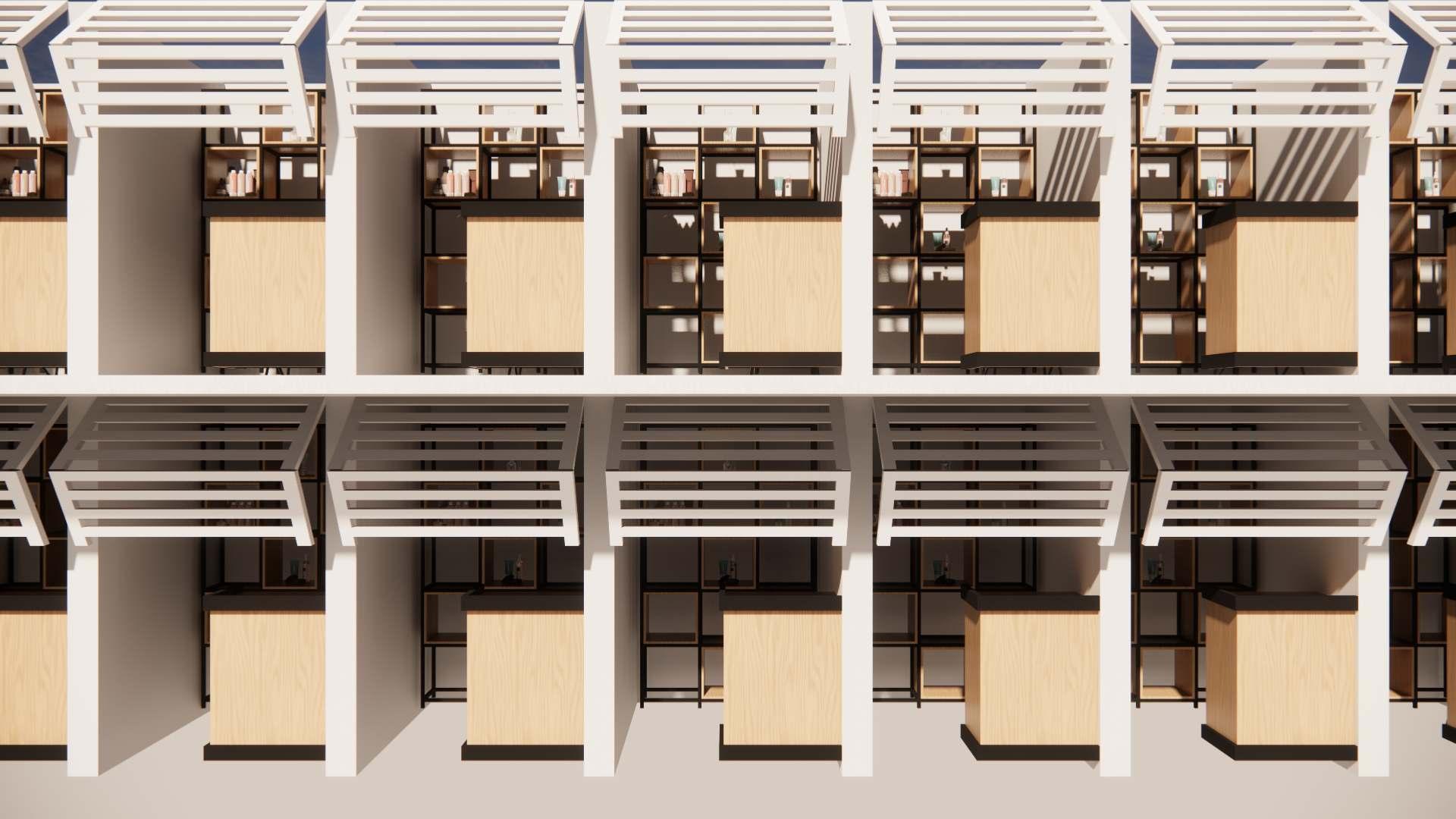

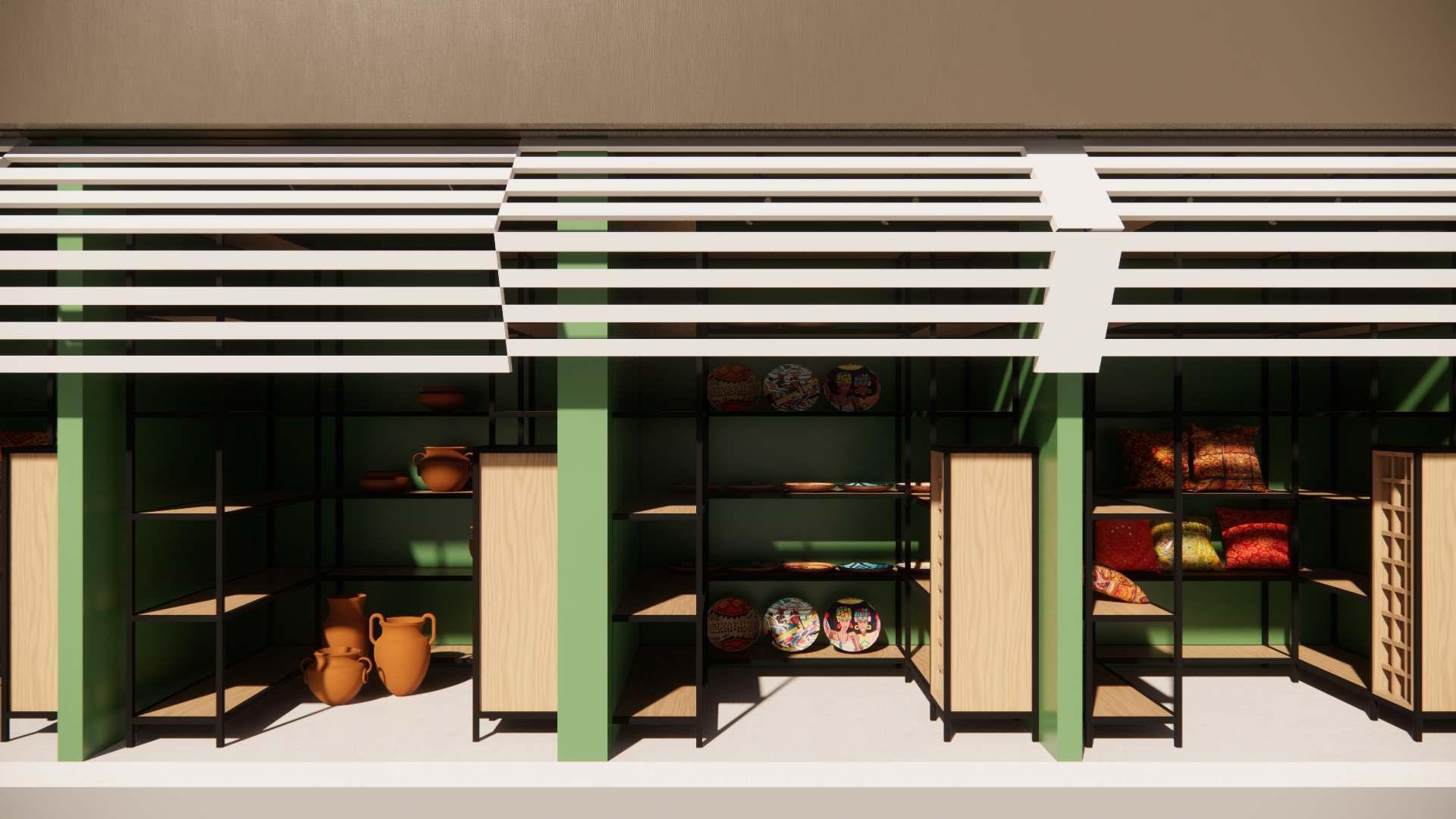

LOCAL TIPO 3 - PRODUCTOS SECOS
PALETA DE COLORES
MOBILIARIO Y LUMINARIAS

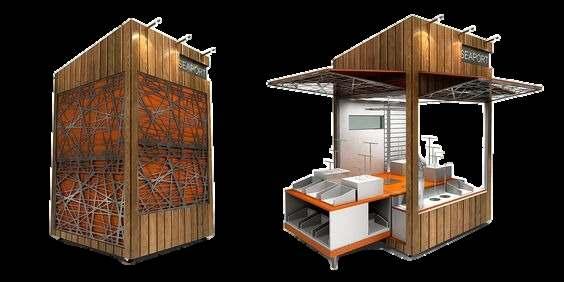

CASO ANÁLOGO CORTINA METÁLICA
MATERIALES

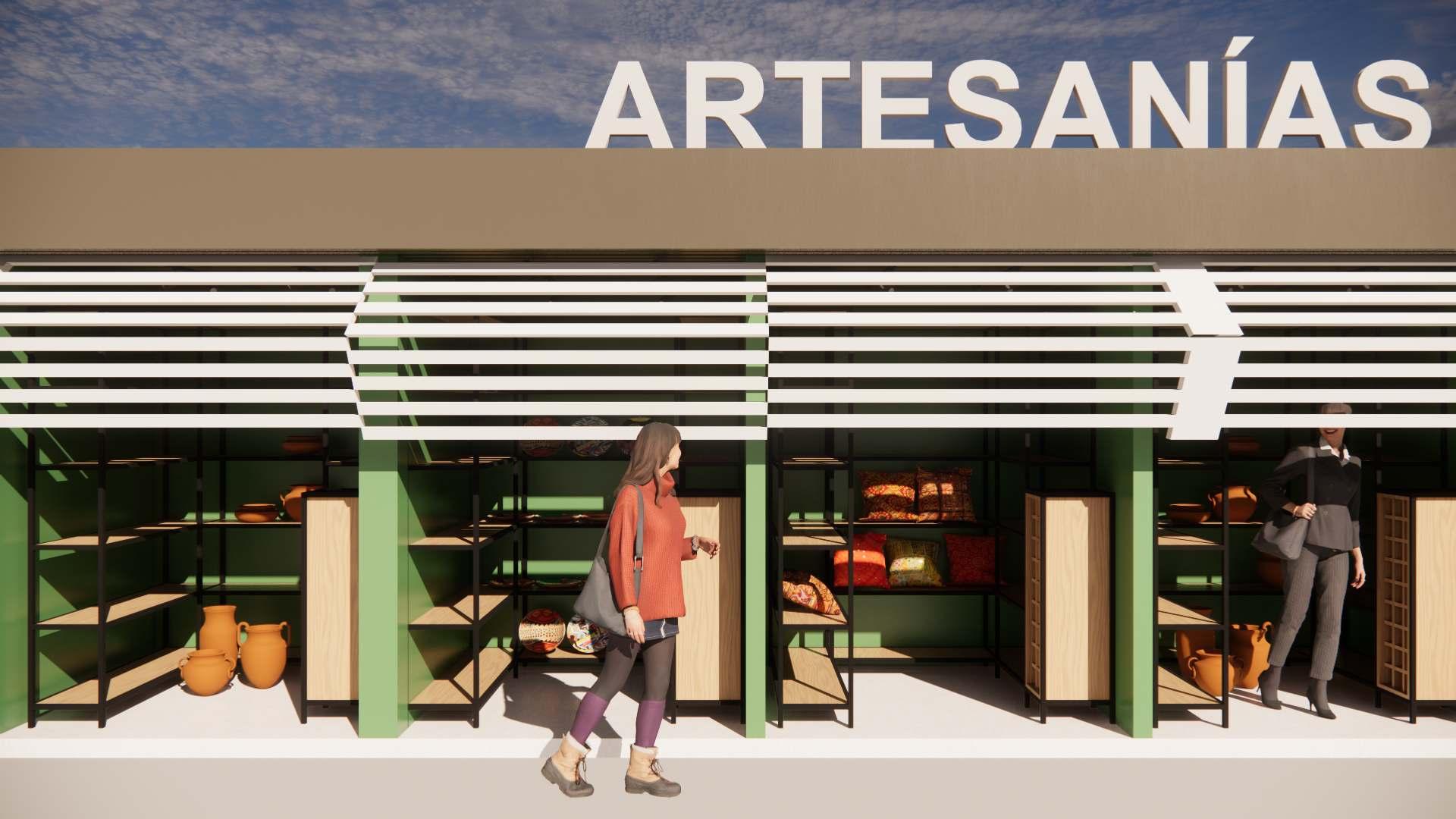

TIPOS ARTESANÍAS
ESPECIAS
ACCESORIOS
PRODUCTOS VARIOS
CALZADO
ROPA
ÁREA ÚTIL POR LOCAL: 4.00 m2

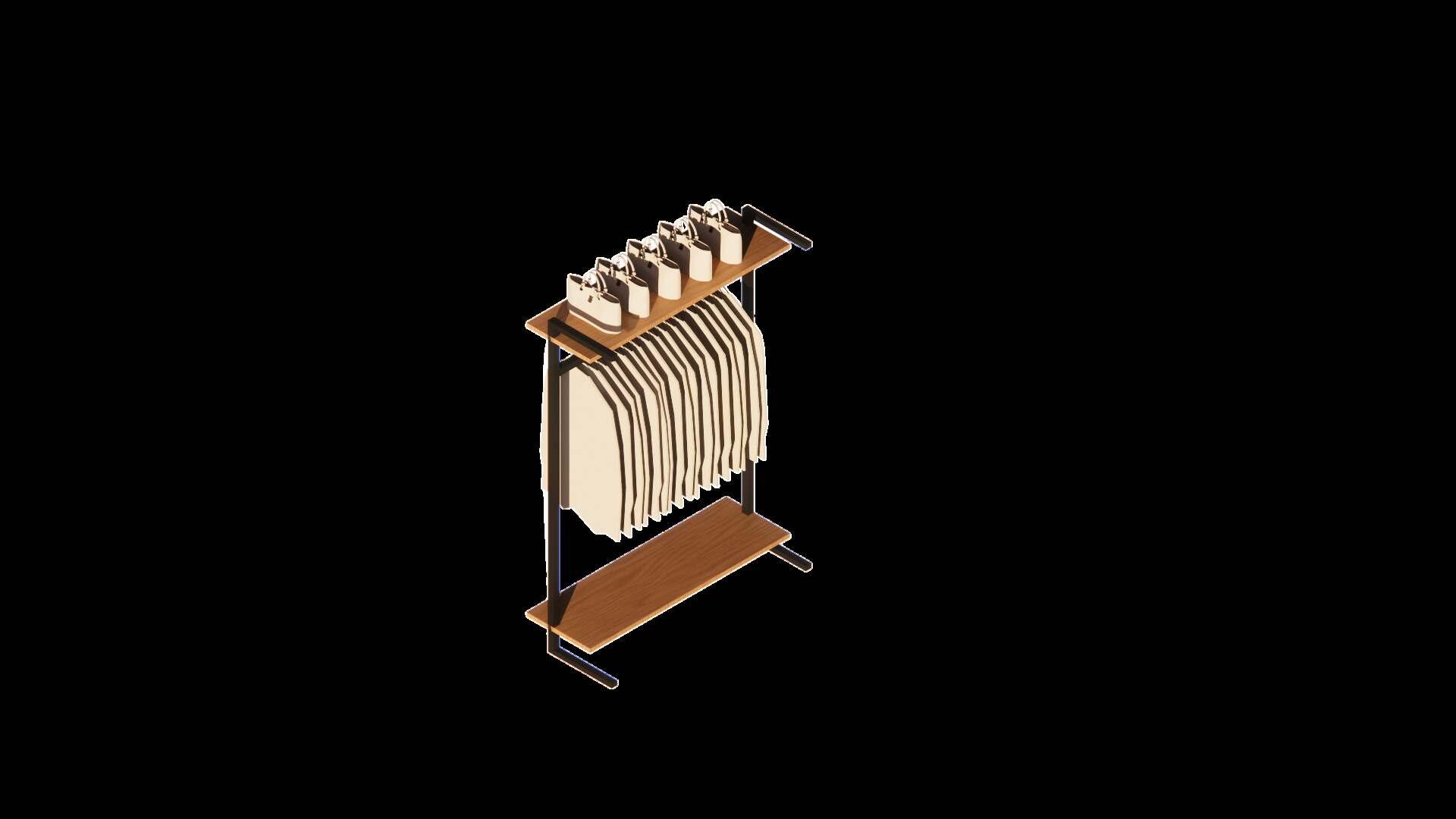

MOBILIARIO Y LUMINARIAS
CASO ANÁLOGO CORTINA METÁLICA
MATERIALES
- (MODA)
LOCAL TIPO 3
PALETA DE COLORES

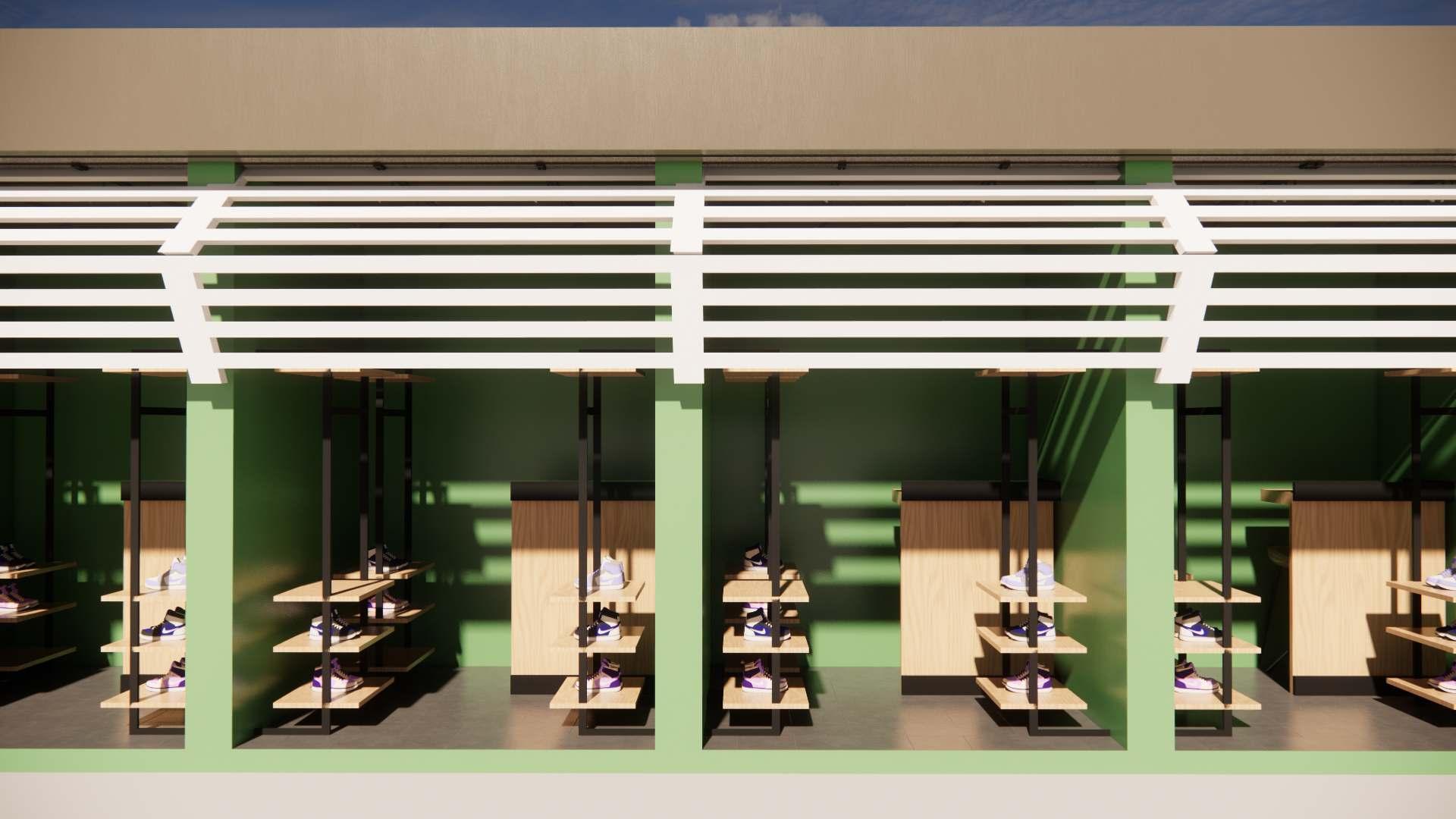

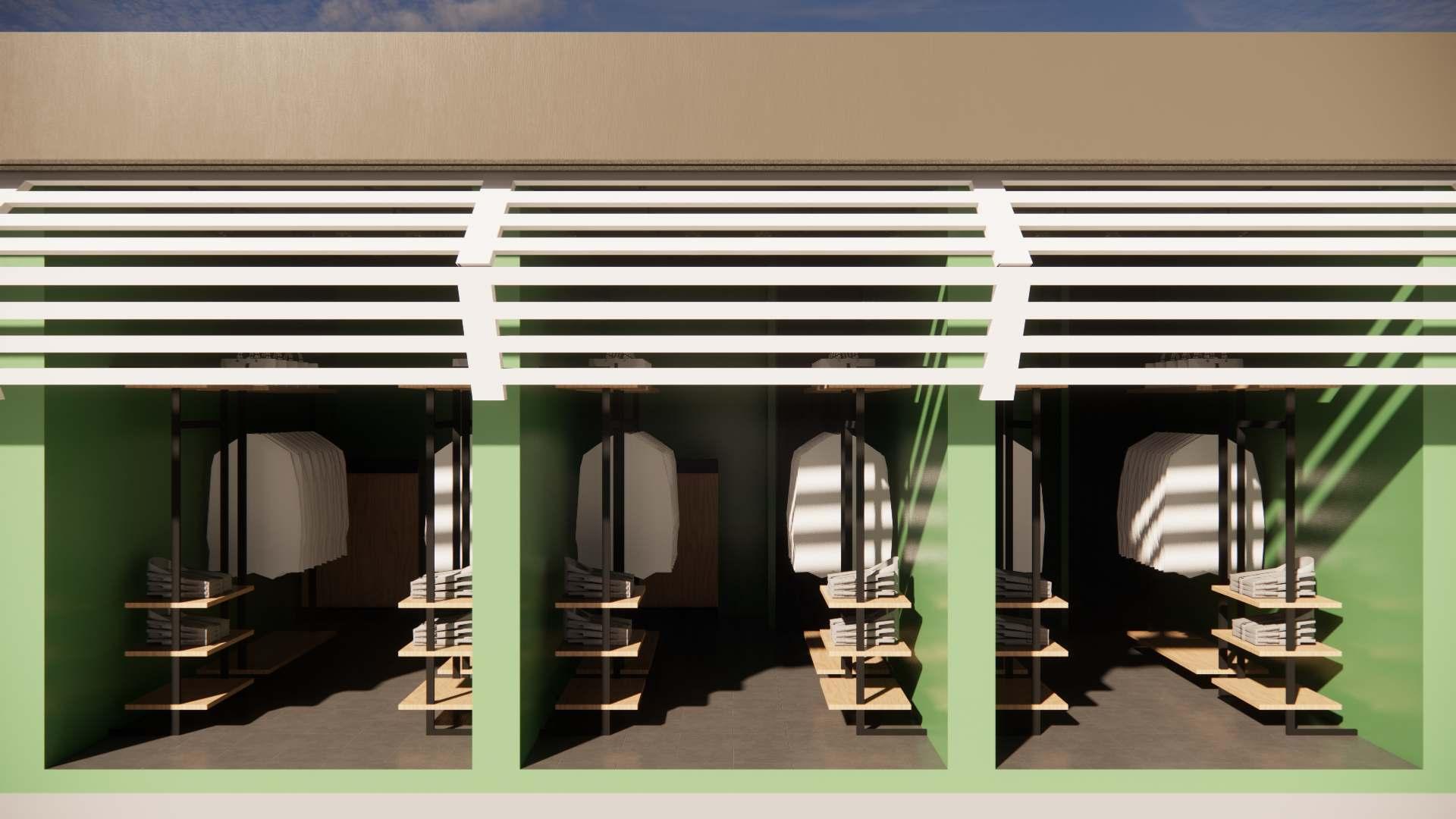

TIPOS CALZADO ROPA
ÁREA ÚTIL POR LOCAL: 8.20 m2
LOCAL TIPO 6 - MEZZANINE

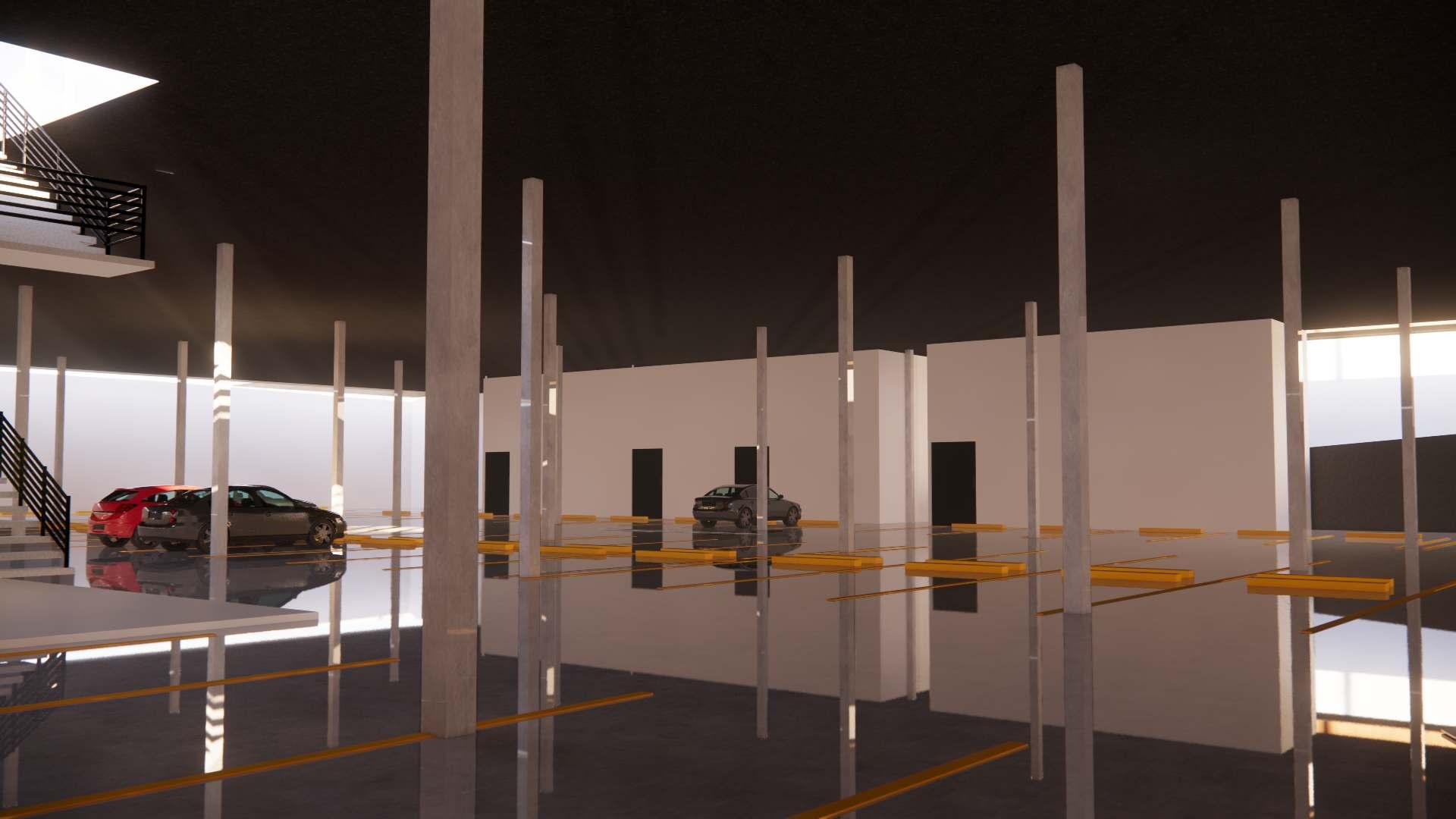

ESTACIONAMIENTO
MERCADO HULA HULA
PLANOS ARQUITECTÓNICOS
SALIDA
PROYECCIÓN PIEL ANCLADA AL EDIFICIO ANCLAJES
PÉRGOLA CON CUARTÓN DE MADERA DE PINO TRATADA PARA INTEMPERIE
ACCESO PRINCIPAL

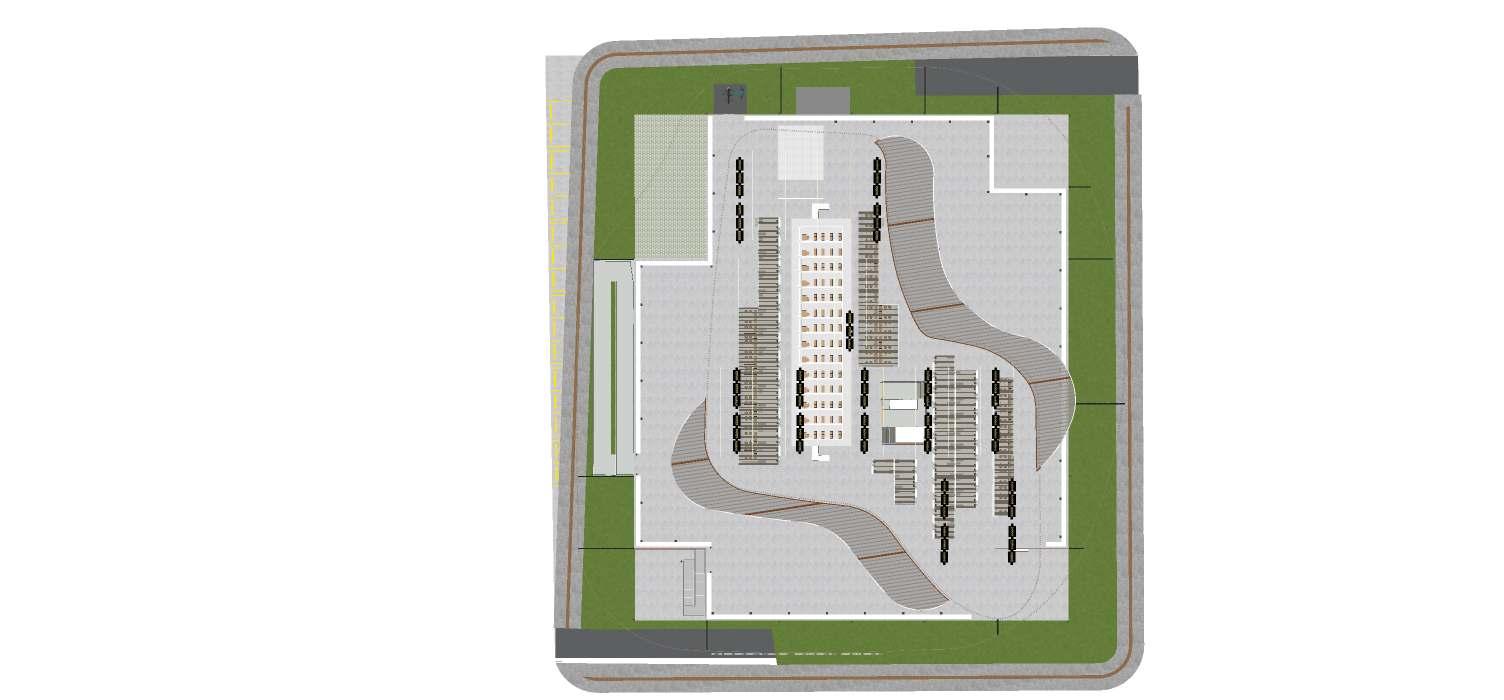

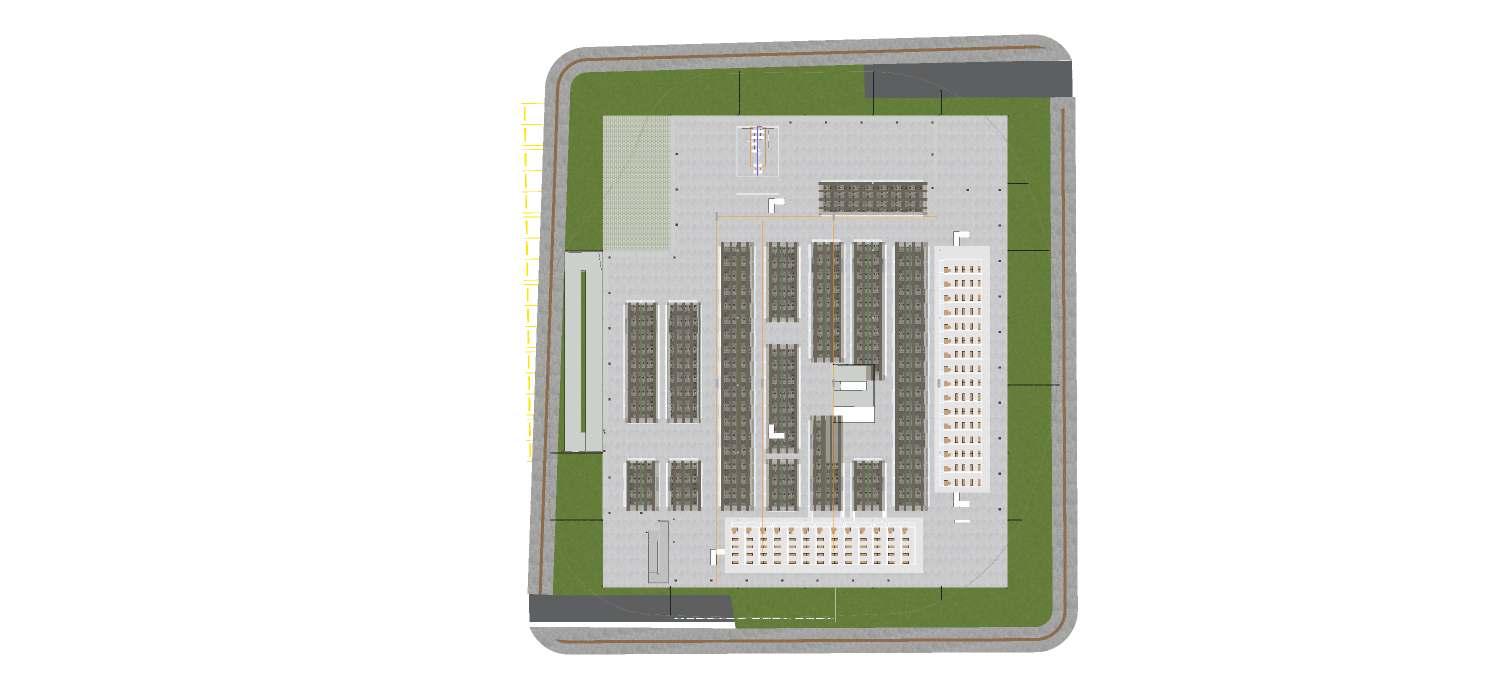

CONJUNTO
5% 5%
RAMPA
CUARTO DE MAQUINAS
SALIDA
RED DE BOMBEO PARA SISTEMA CONTRA INCENDIO
CUARTO DE BOMBEO Y BAJADA DE AGUAS
PROYECCIÓN ÁREA DE ESCALERAS Y ASCENSOR
ACCESO PRINCIPAL

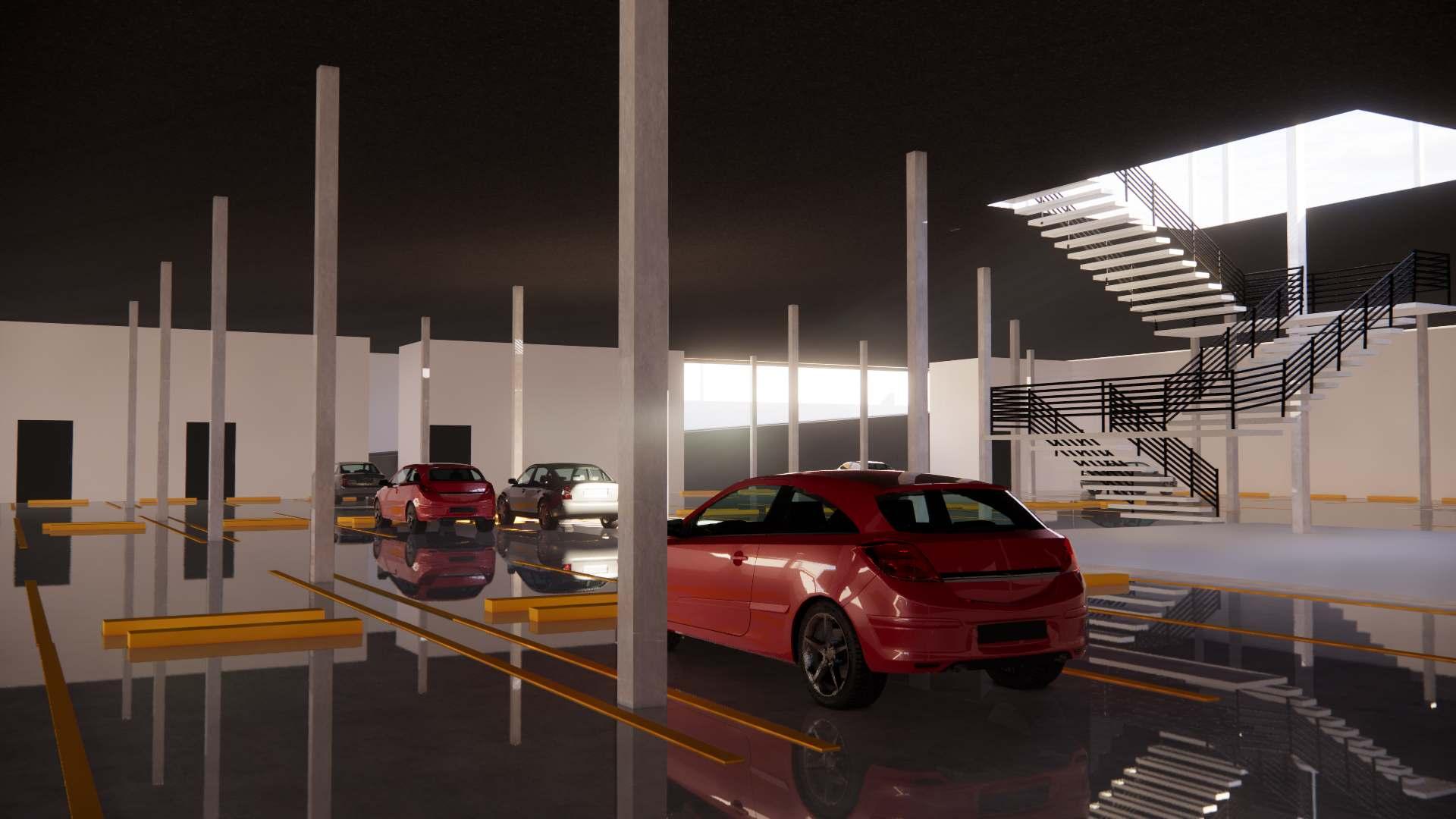

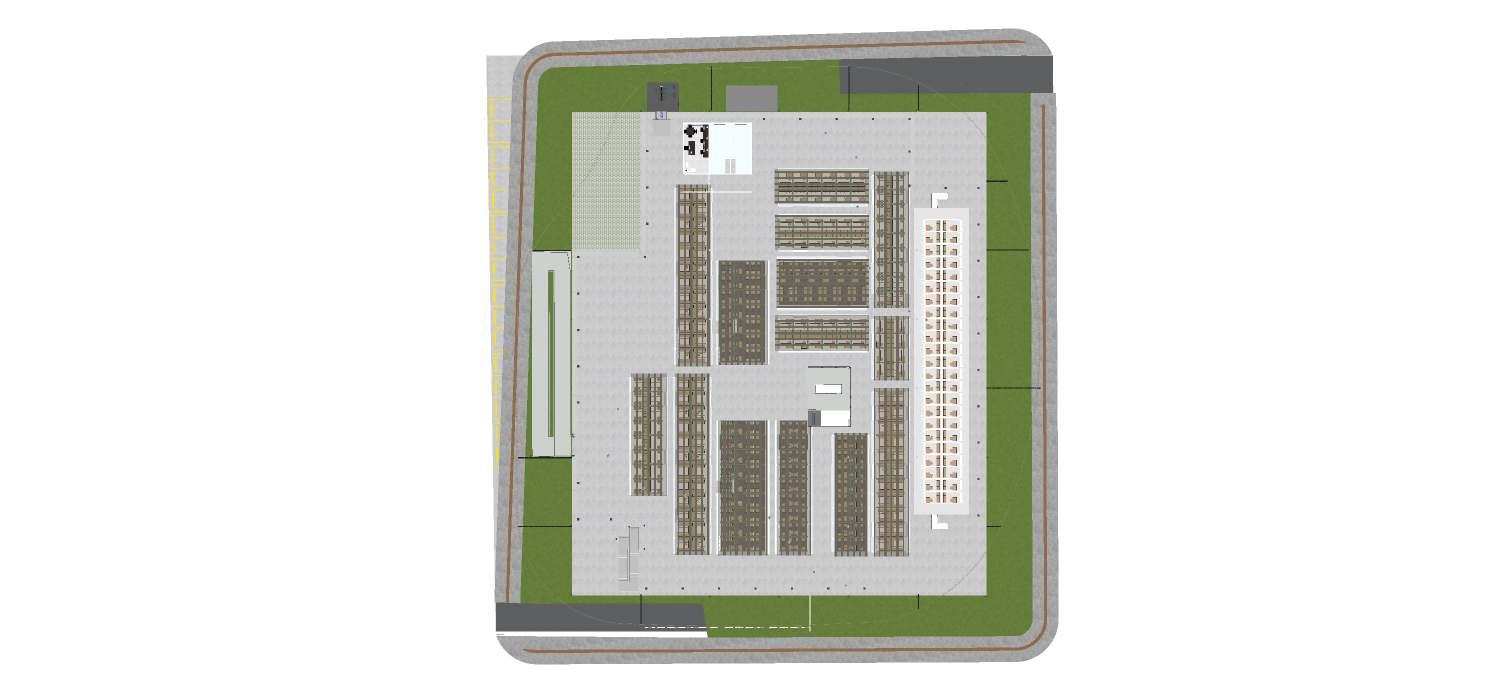

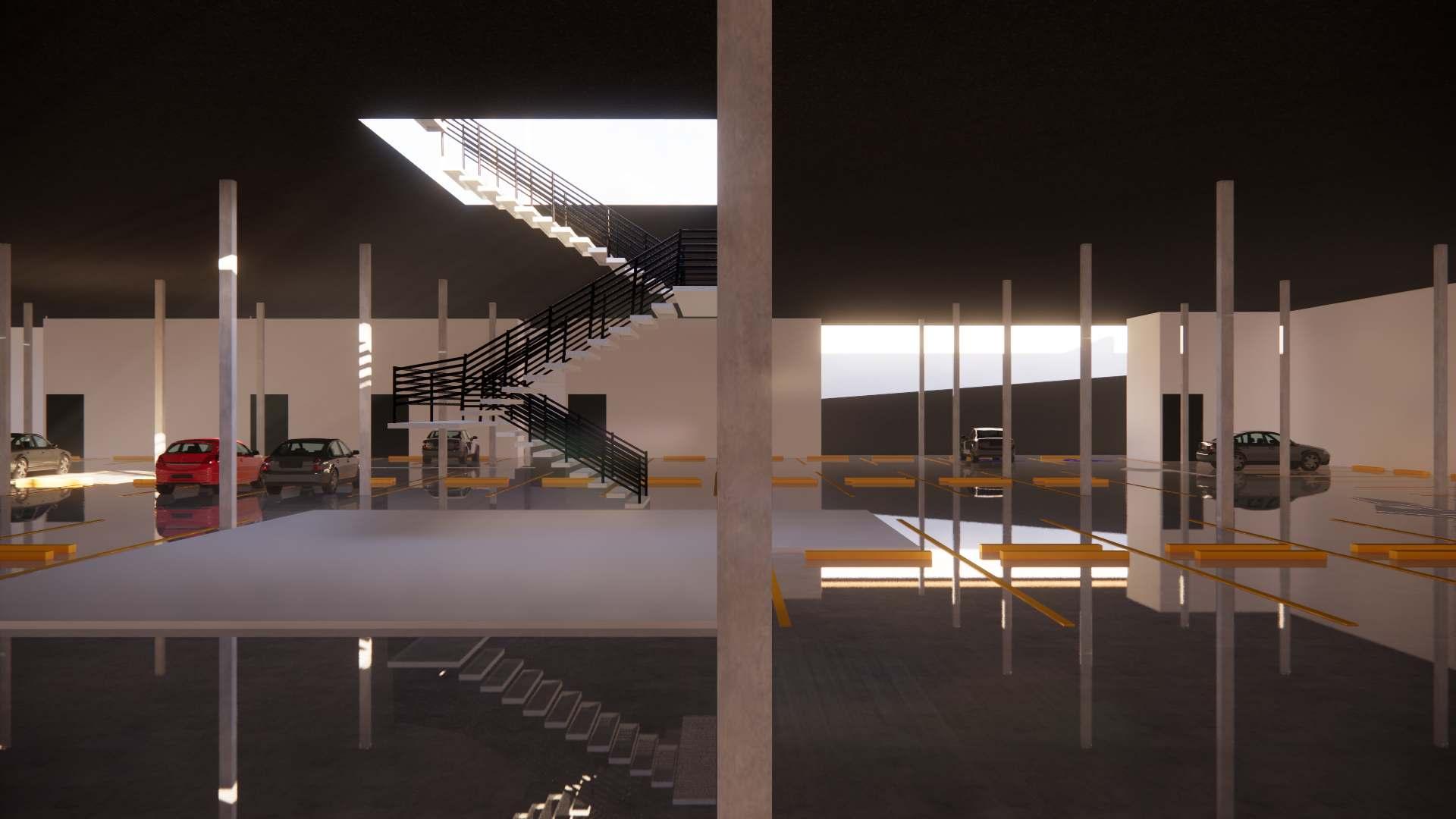

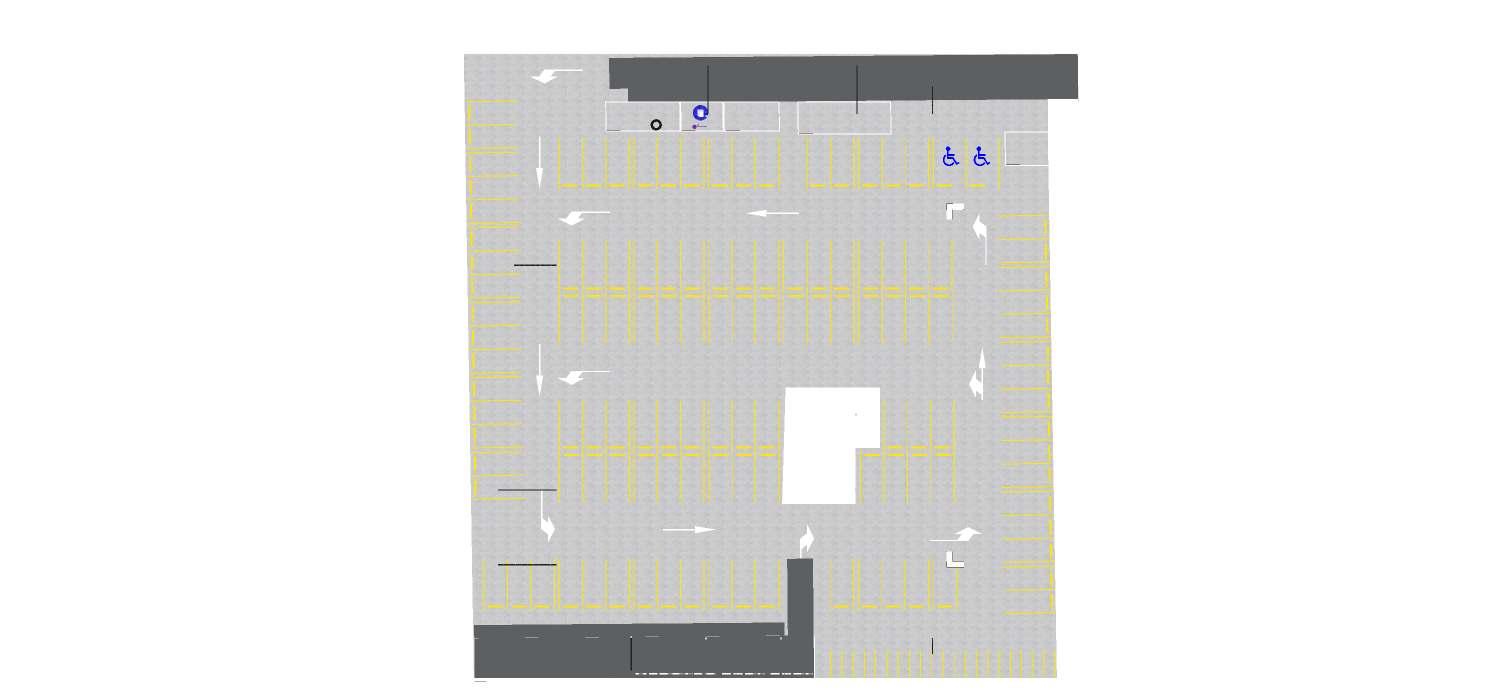

SÓTANO

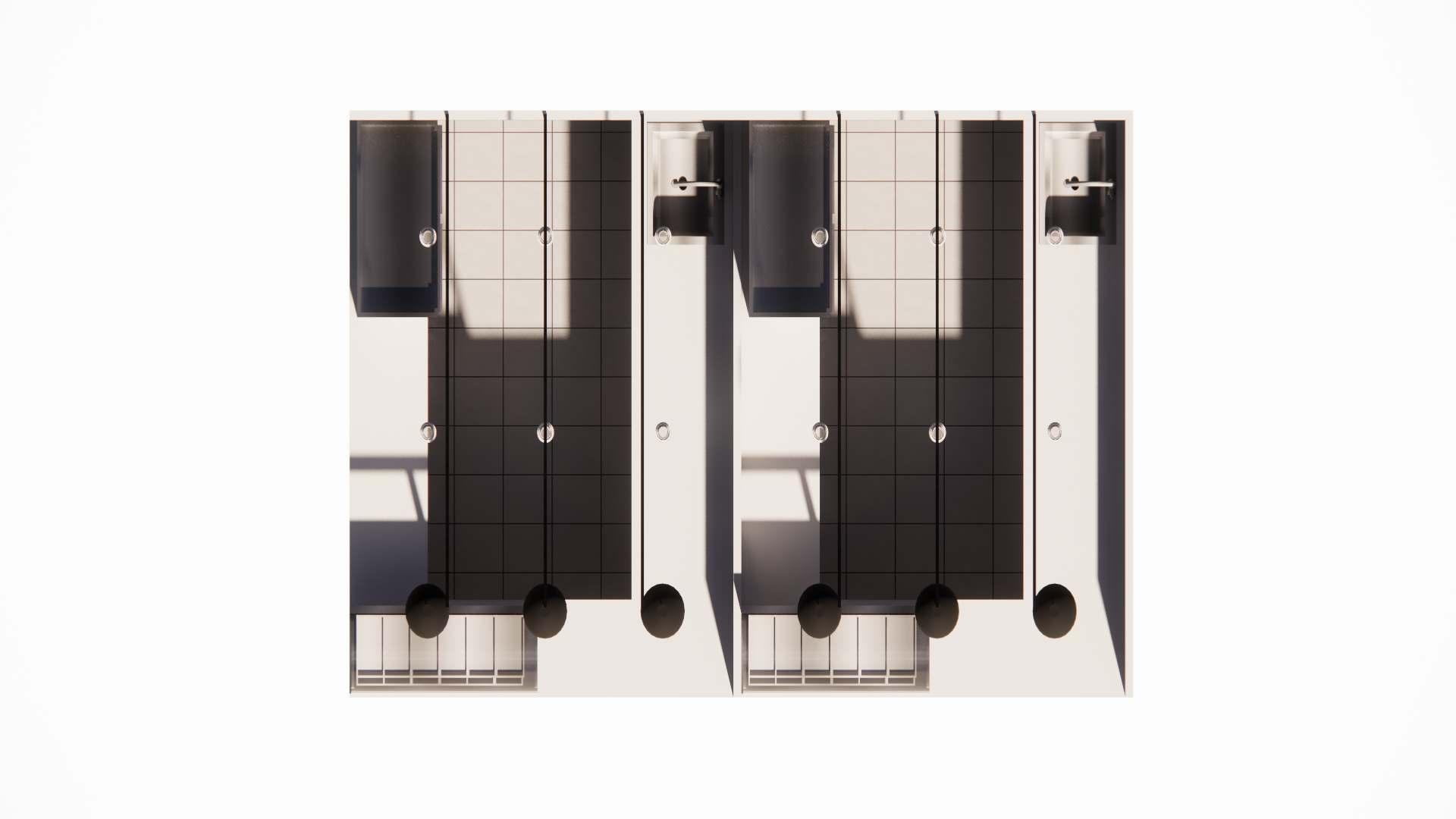

SERVICIOS SANITARIOS
SALIDA DE ESTACIONAMIEENTO SUBTERRÁNEO
PRODUCTOS SECOS
MEZZANINE / PRODUCTOS VARIOS
PROYECCIÓN DE GRADAS Y ASCENSOR
ACCESO PRINCIPAL
PRIMER NIVEL
SERVICIOS SANITARIOS
SALIDA DE ESTACIONAMIEENTO SUBTERRÁNEO
PRODUCTOS SEMI HÚMEDOS
MEZZANINE / PRODUCTOS VARIOS
PROYECCIÓN DE GRADAS Y ASCENSOR
PROYECCIÓN TUBERÍAS AGUAS GRISES PARA CAJAS COLECTORAS
SEGUNDO NIVEL
SALIDA DE ESTACIONAMIEENTO SUBTERRÁNEO
SERVICIOS SANITARIOS

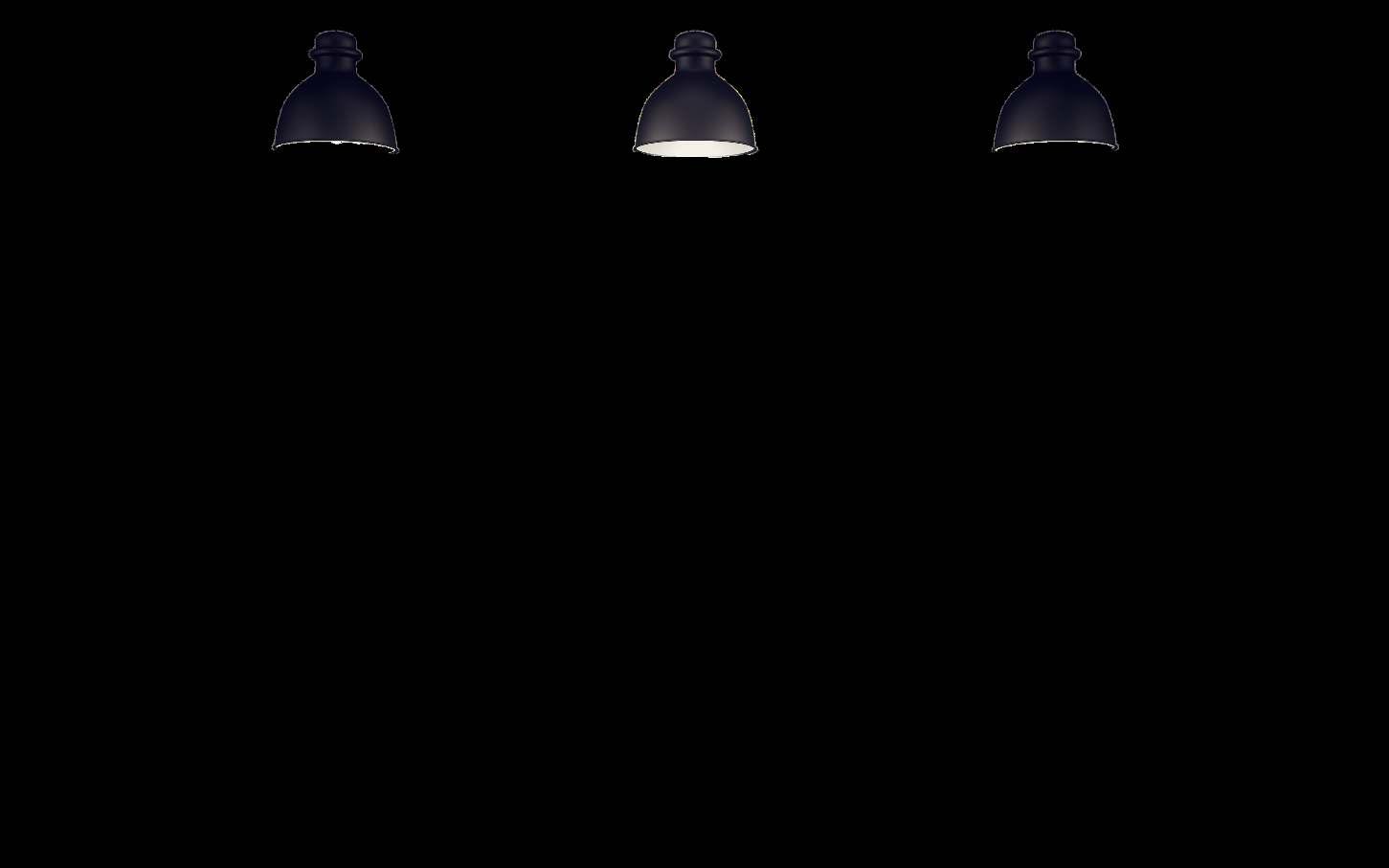

LUMINARIAS
PRODUCTOS HÚMEDOS
PROYECCIÓN DE GRADAS Y ASCENSOR

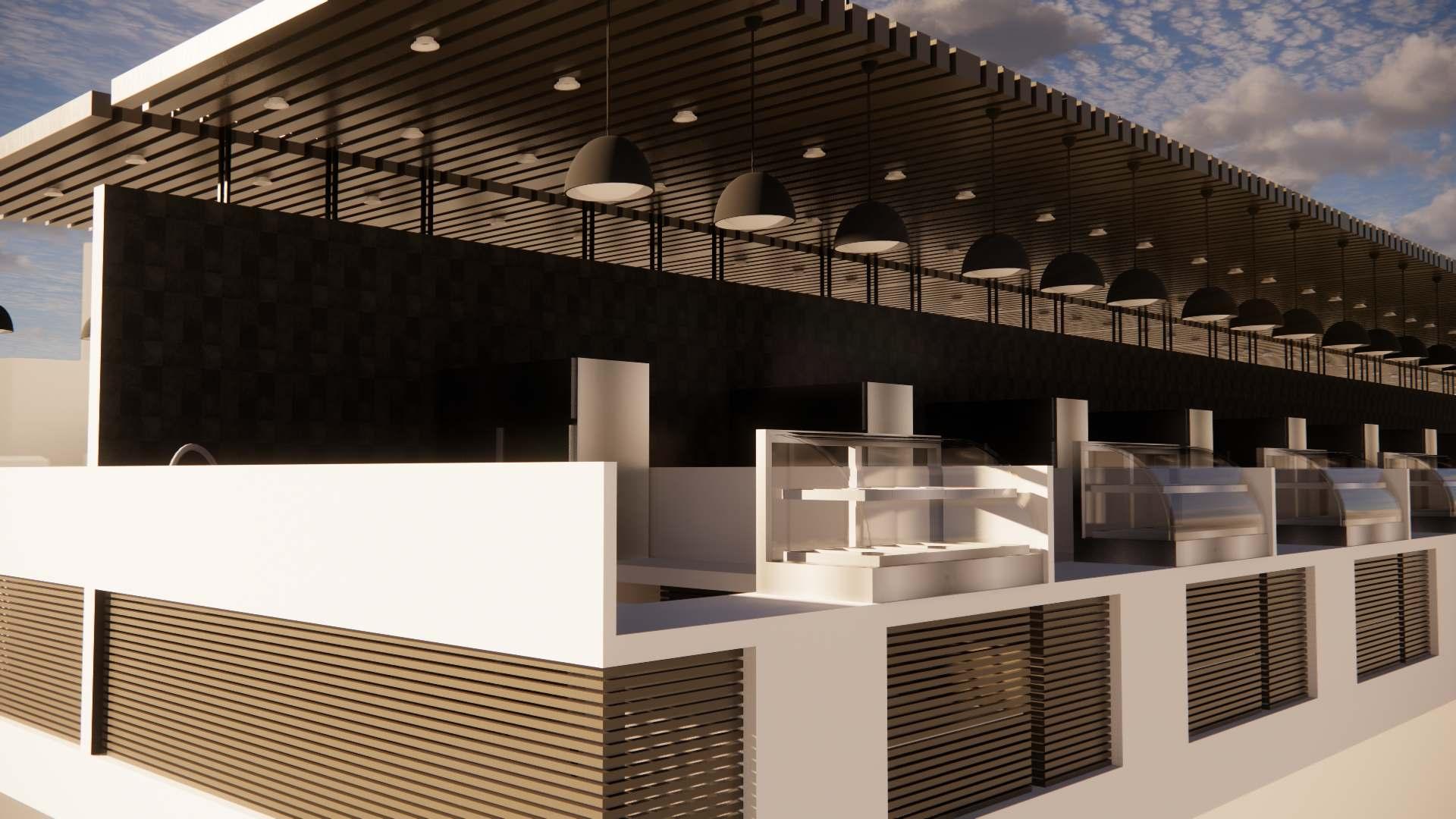

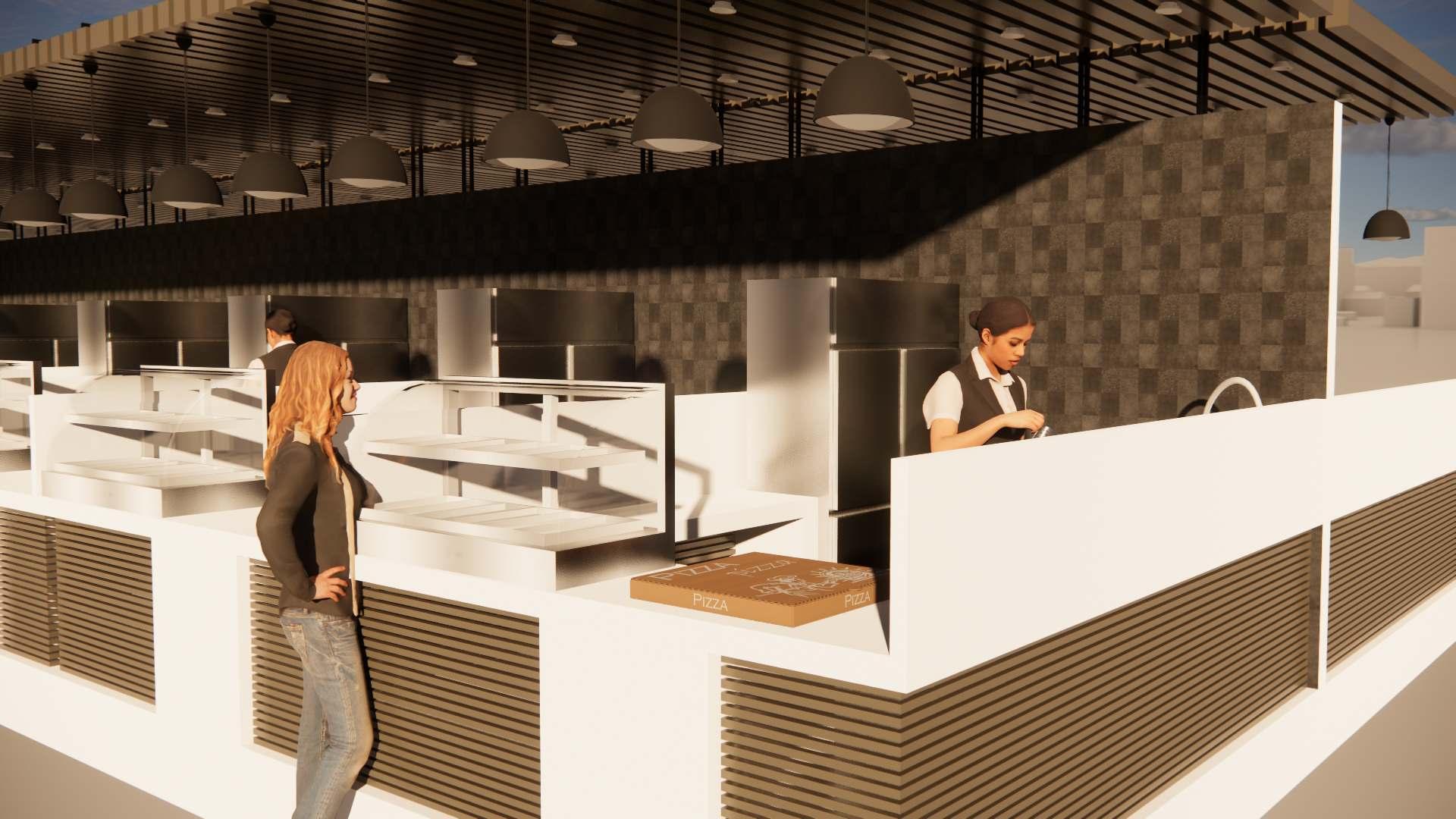

TERRAZA FOOD COURT
PRODUCTOS SEMI HÚMEDOS
TERCER NIVEL

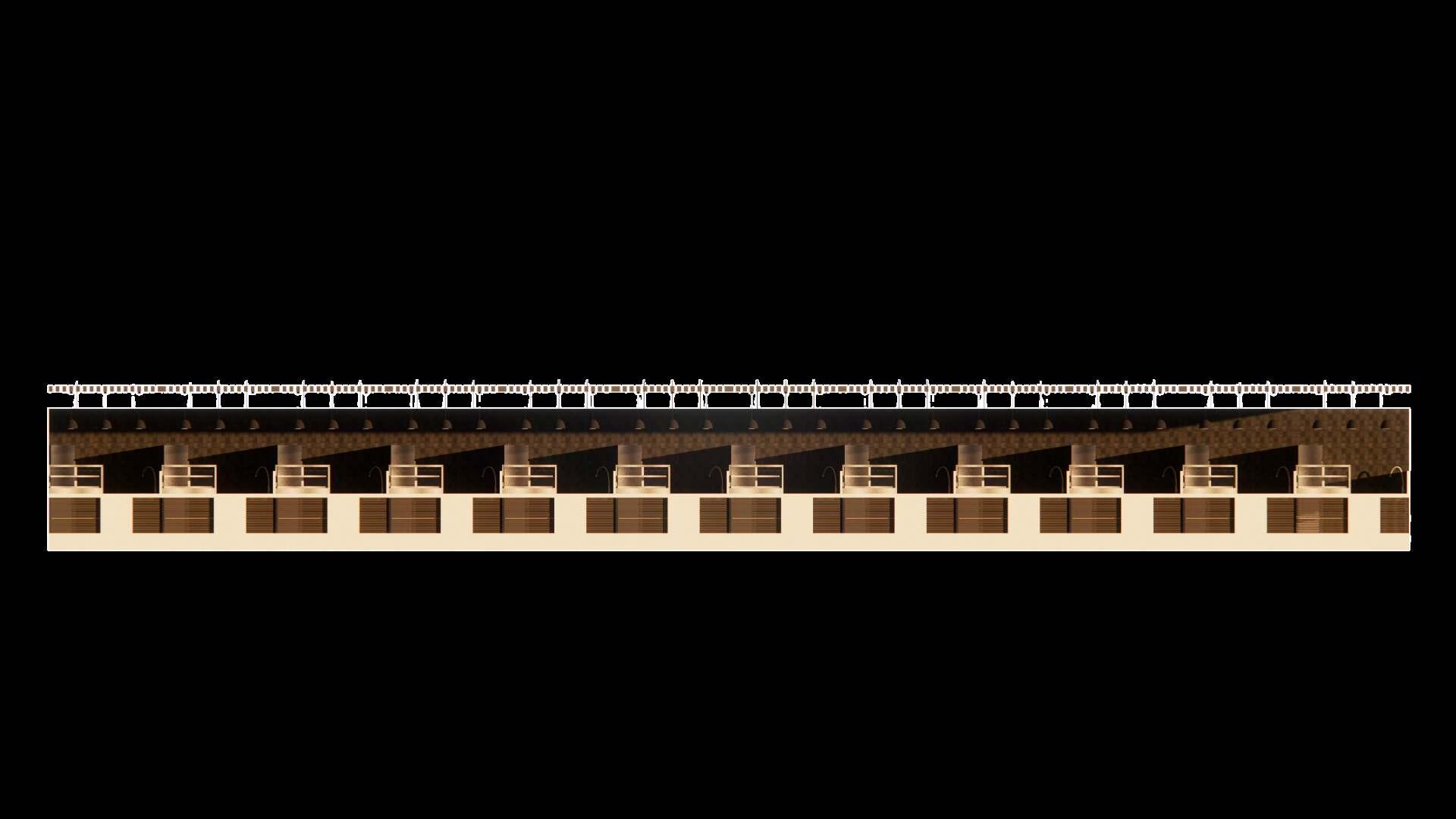

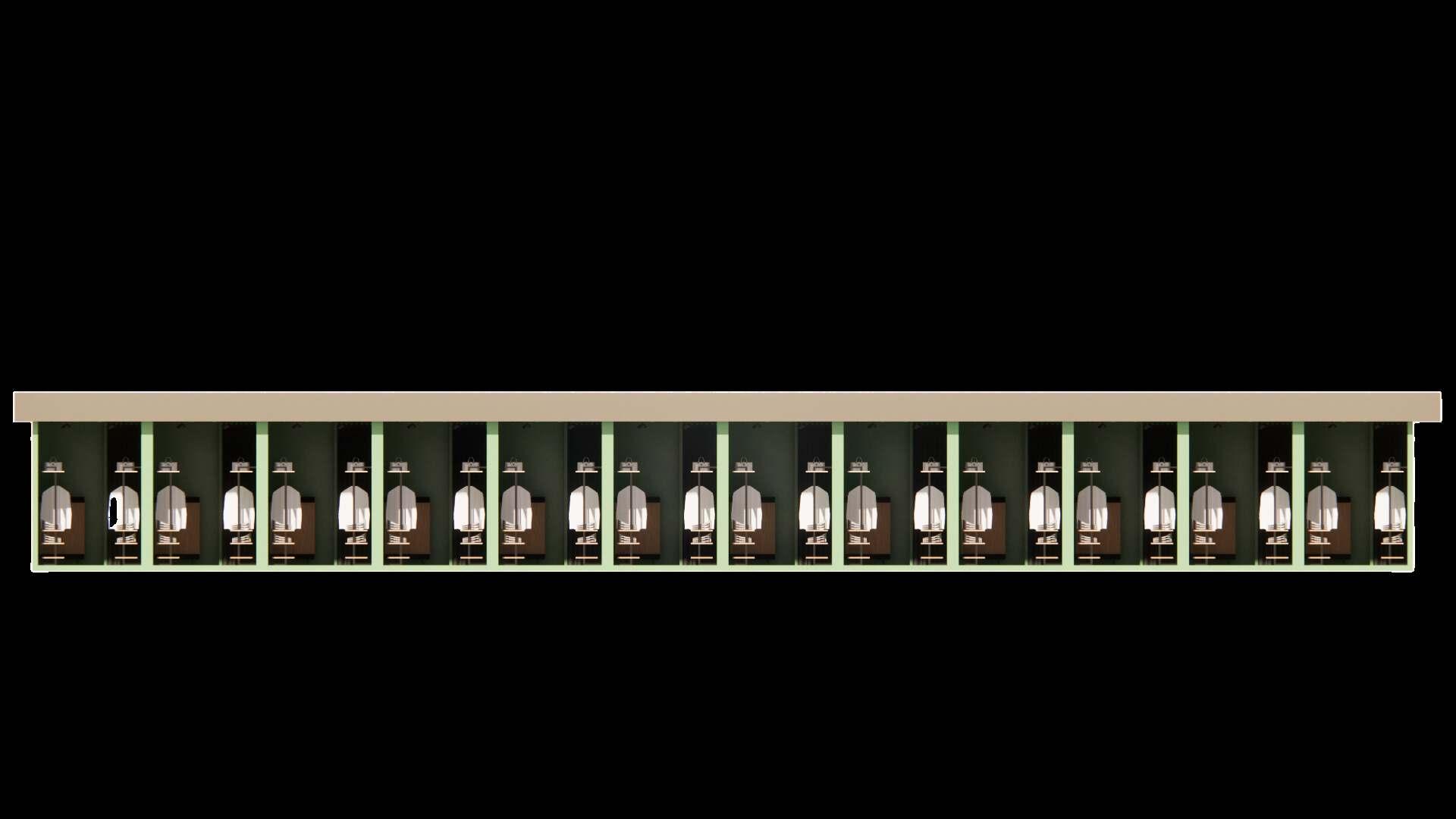

MERCADO HULA HULA ELEVACIONES

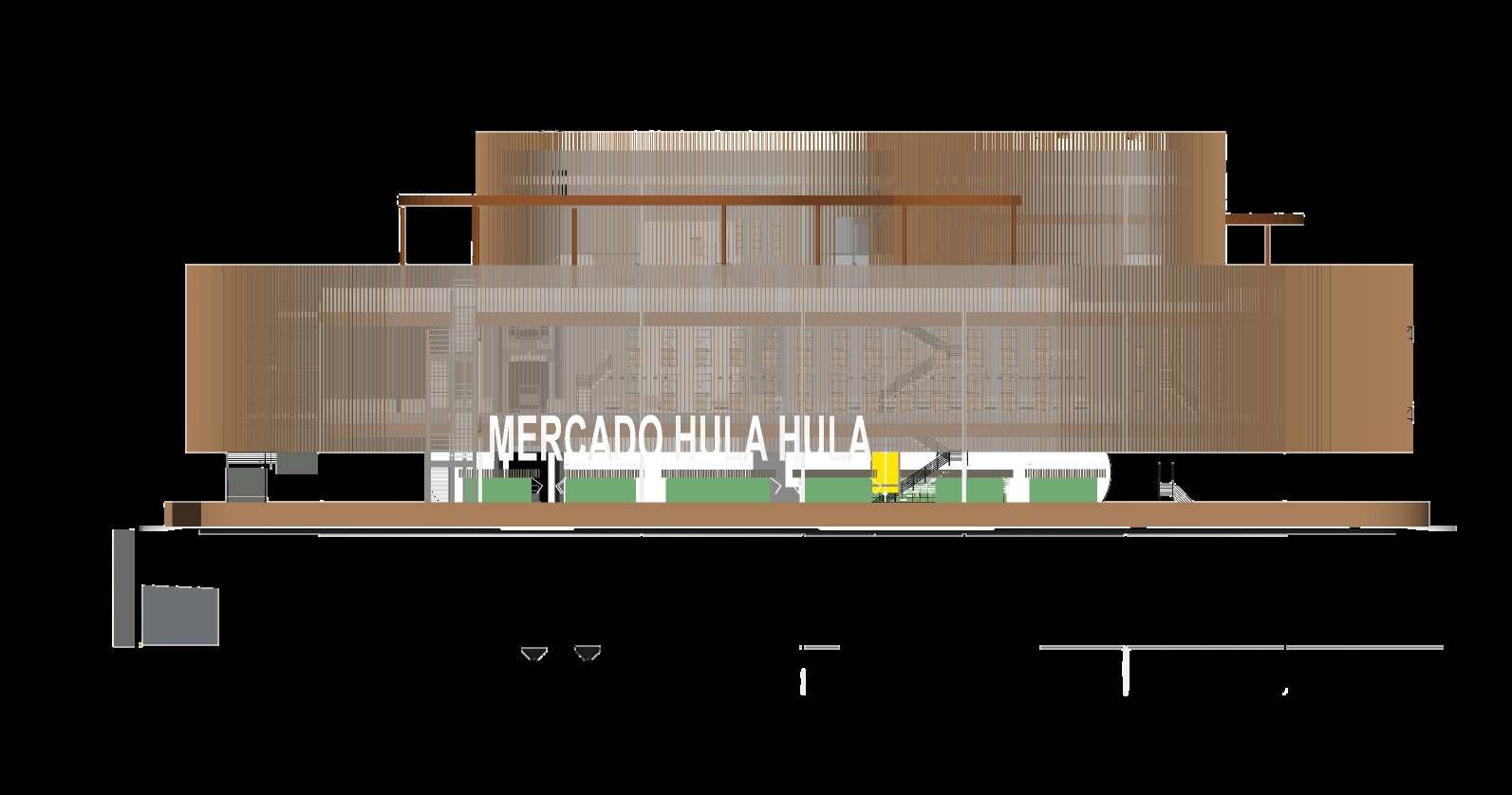

ELEVACIÓN FRONTAL
RECUBRIMIENTO DE PIEL TIPO LOUVER CON ACABADO ANODIZADO NATURAL
PÉRGOLA DE HIERRO CON CUBRIMIENTO TIPO MADERA
RECUBRIMIENTO PRINCIPAL DE ESTRUCTURA, CON PIEL TIPO LOUVER CONACABADO ANODIZADO NATURAL
ELEVACIONES
NIVEL 1 NIVEL 2 NIVEL 3
ELEVACIÓN POSTERIOR
RECUBRIMIENTO DE PIEL TIPO LOUVER CON ACABADO ANODIZADO NATURAL
PÉRGOLA DE HIERRO CON CUBRIMIENTO TIPO MADERA
RECUBRIMIENTO PRINCIPAL DE ESTRUCTURA, CON PIEL TIPO LOUVER CONACABADO ANODIZADO NATURAL
LOCALES VARIOS NIVEL 1
NIVEL 1 NIVEL 2 NIVEL 3
ASCENSOR DE CARGA

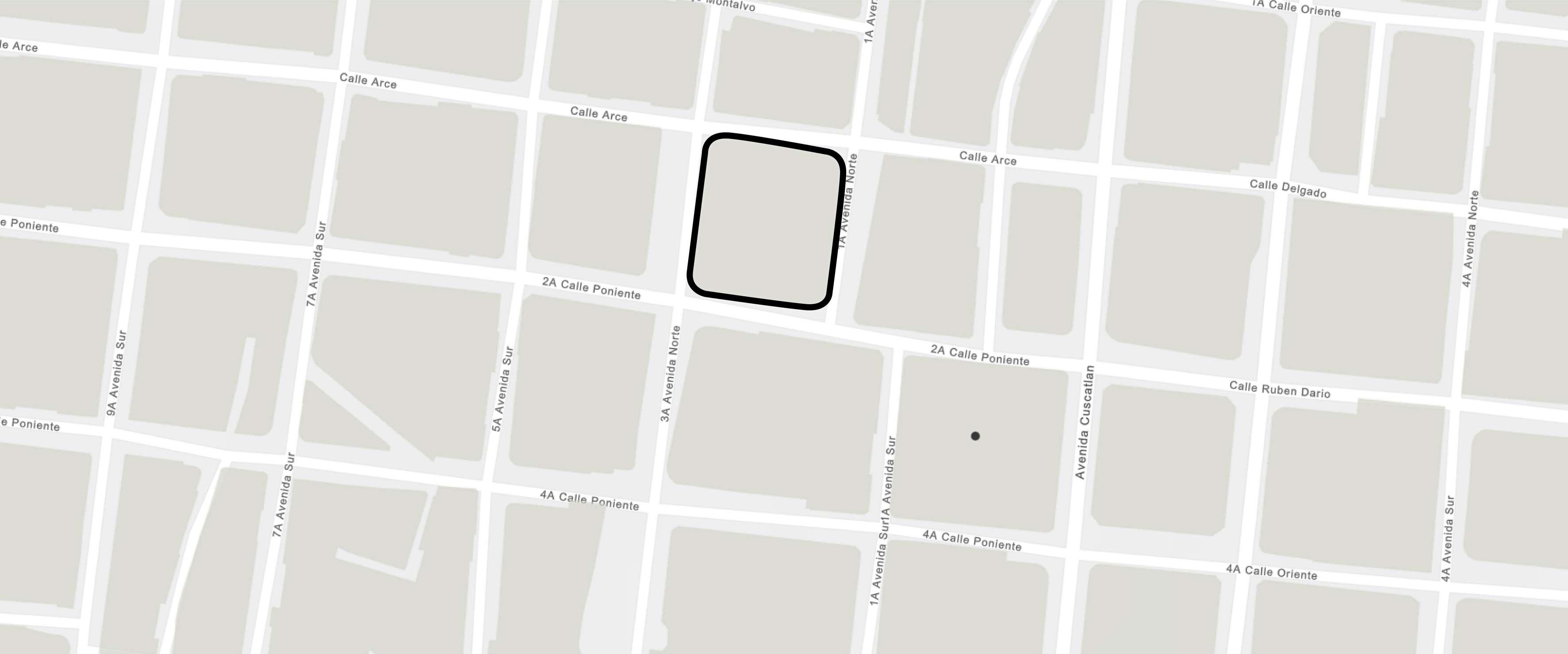

ESQUEMA DIRECTOR
CLASIFICACIÓN:
SUELO URBANO
TRATAMIENTO:
RECUPERACIÓN DE CENTRO HISTÓRICO
APTITUD:
RECUPERACIÓN DE CENTRO HISTÓRICO
ALTURA AMPLIADA: 3
IMPERMIABILIZACIÓN AMPLIADA: 70
URBANÍSTICOS INDICES
ESTACIONAMIENTOS CUADRO
DE
ESTACIONAMIENTO TIPO CANTIDAD Automóviles 92 Discapacitados 2 Motocicletas 20 Bicicletas 4 Camiones 2 TOTAL 120
CUADRO DE ÁREA ÁREA (M2) CANTIDAD Estacionamiento 3876.00 m² 120 Productos húmedos 1058.00 m² 264 Productos semi húmedos 1456.00 m² 364 Productos secos 2246.00 m² 280 Alimentos 728.00 m² 50 Pasillos 548.80 m²Área permeable 1991.00 m²Área impermeable 3876.00 m²TOTAL 8027.80 m² -
CAPACIDADES
RENDERS MERCADO HULA HULA
MERCADO HULA HULA

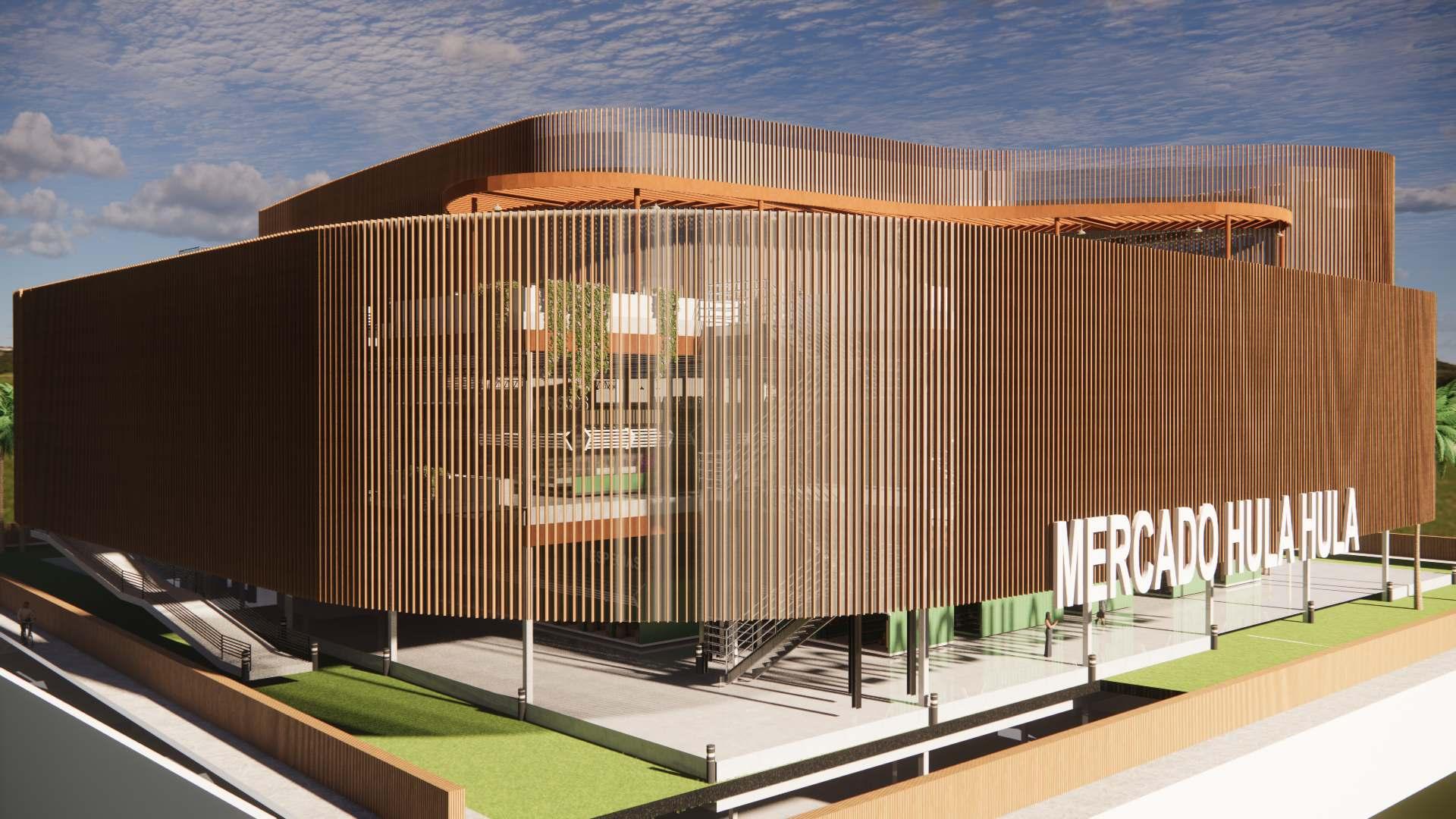

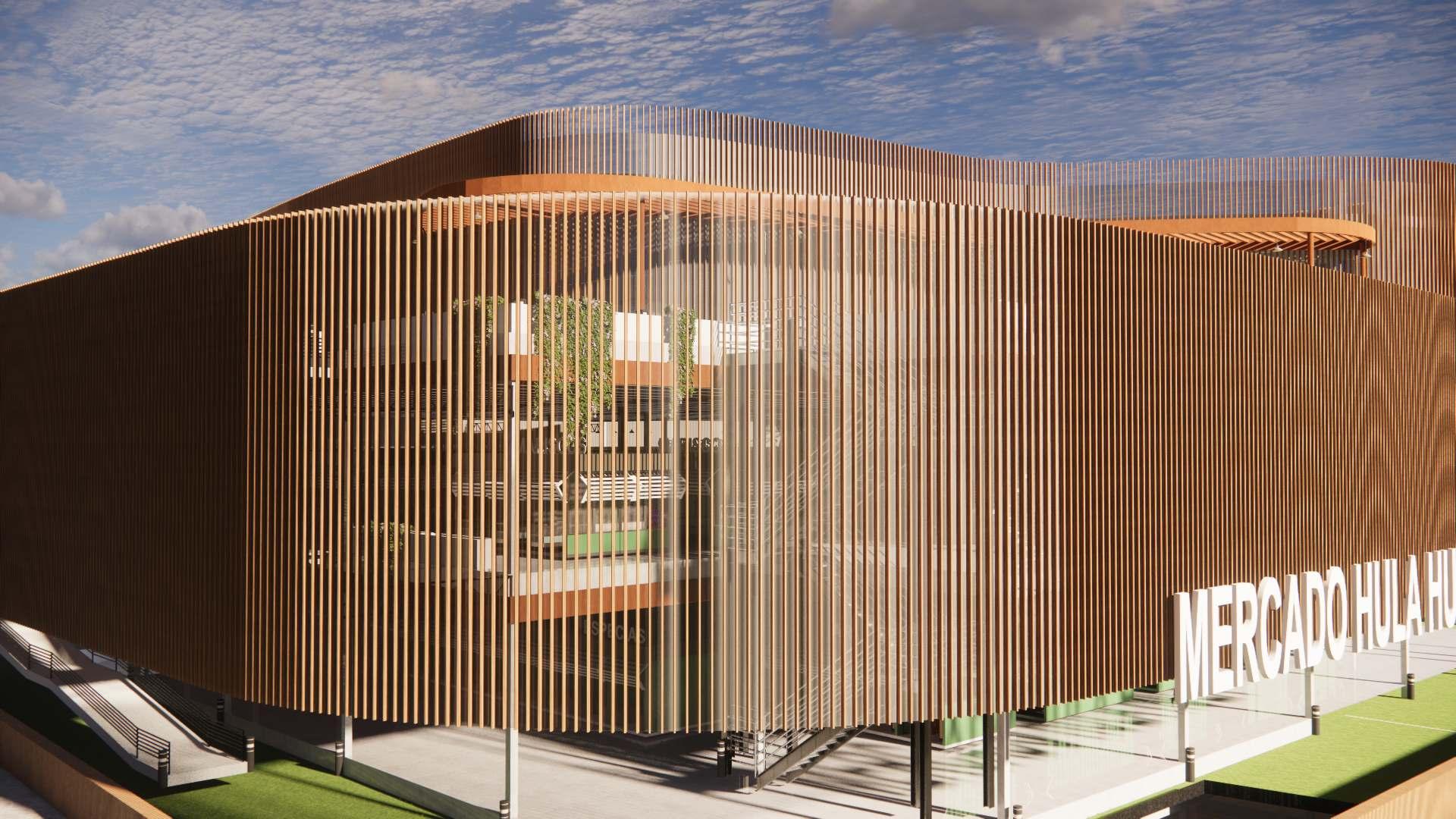

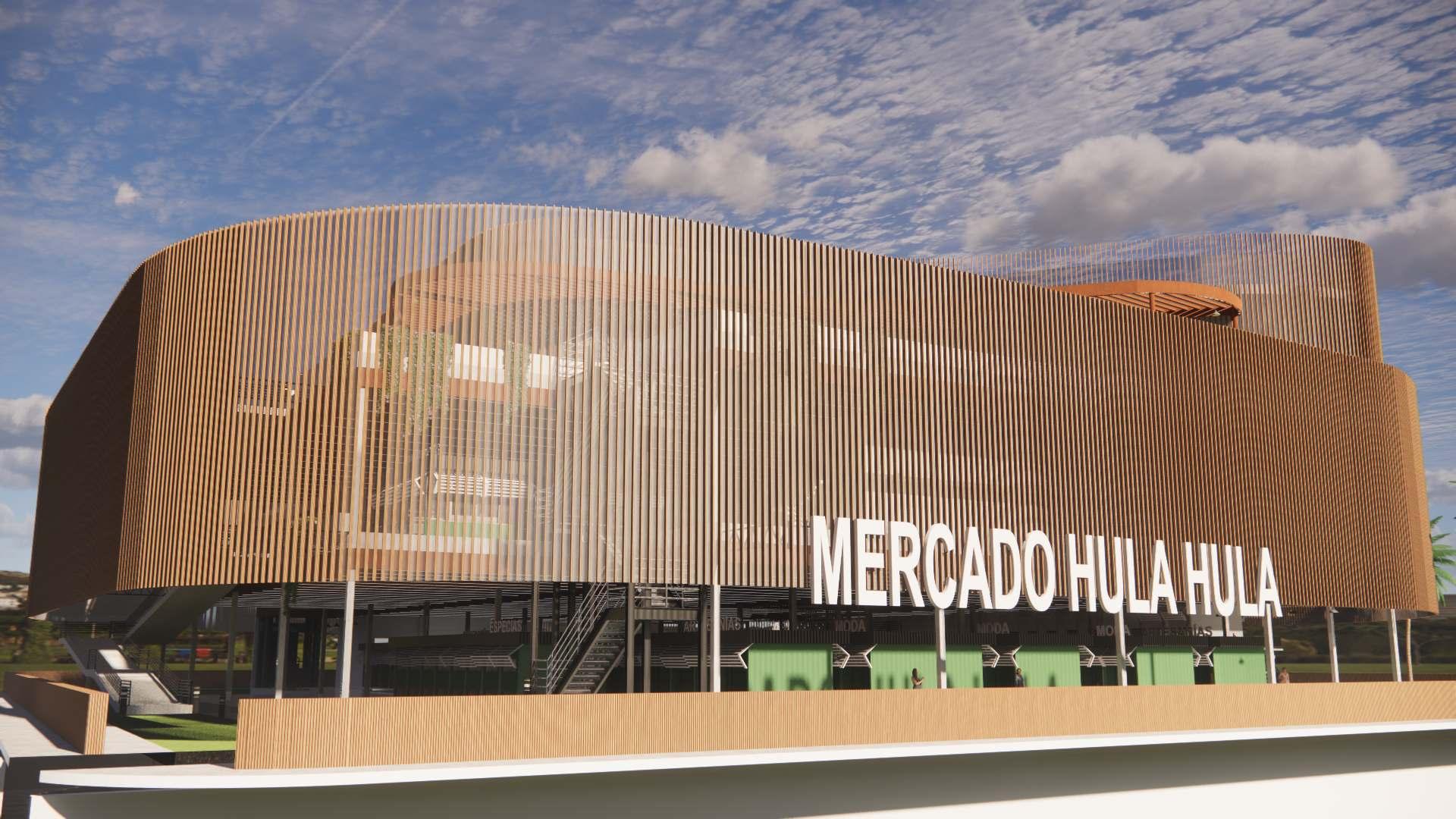

FACHADA PRINCIPAL
MERCADO HULA HULA

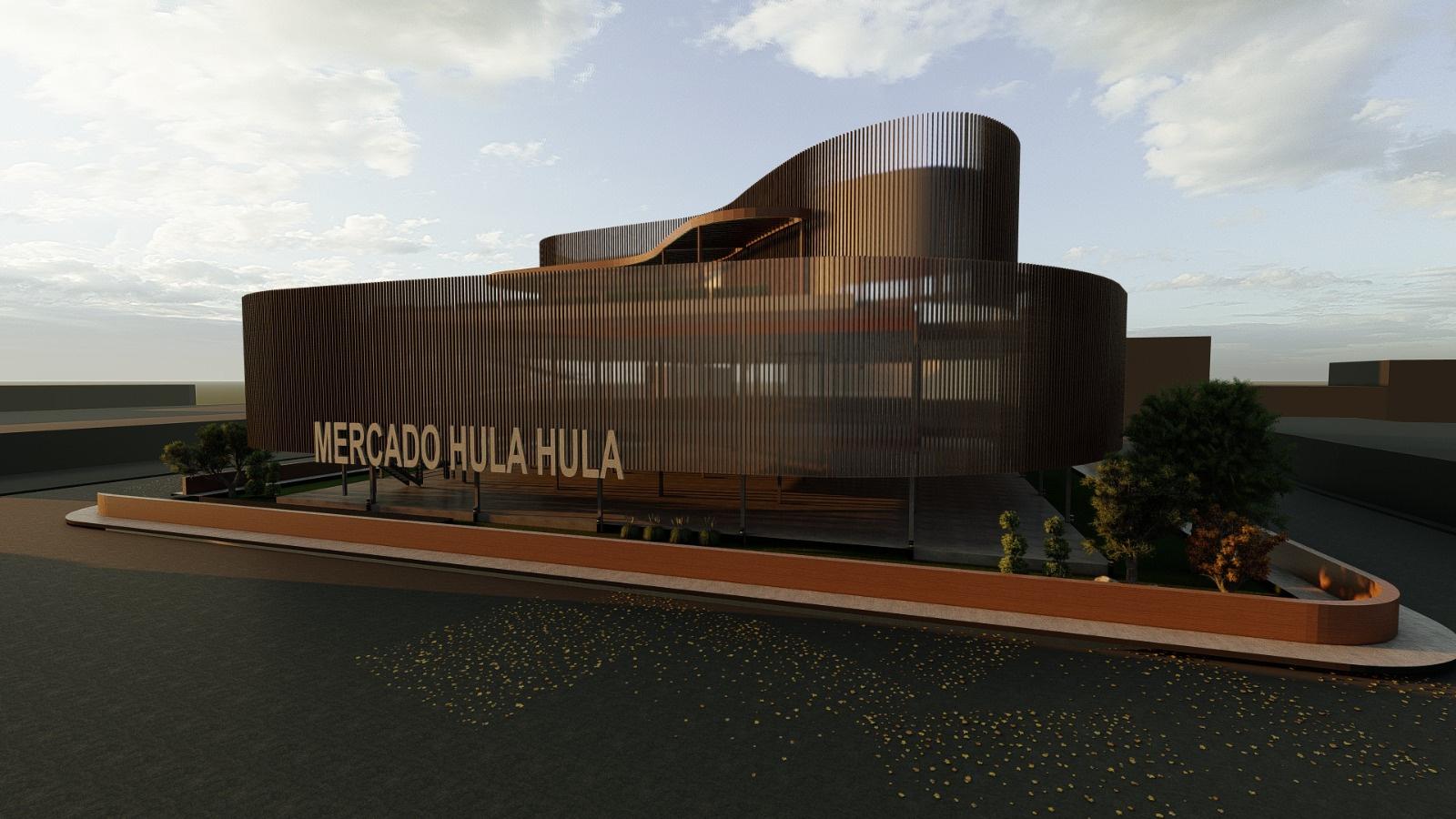

EXTERIORIES

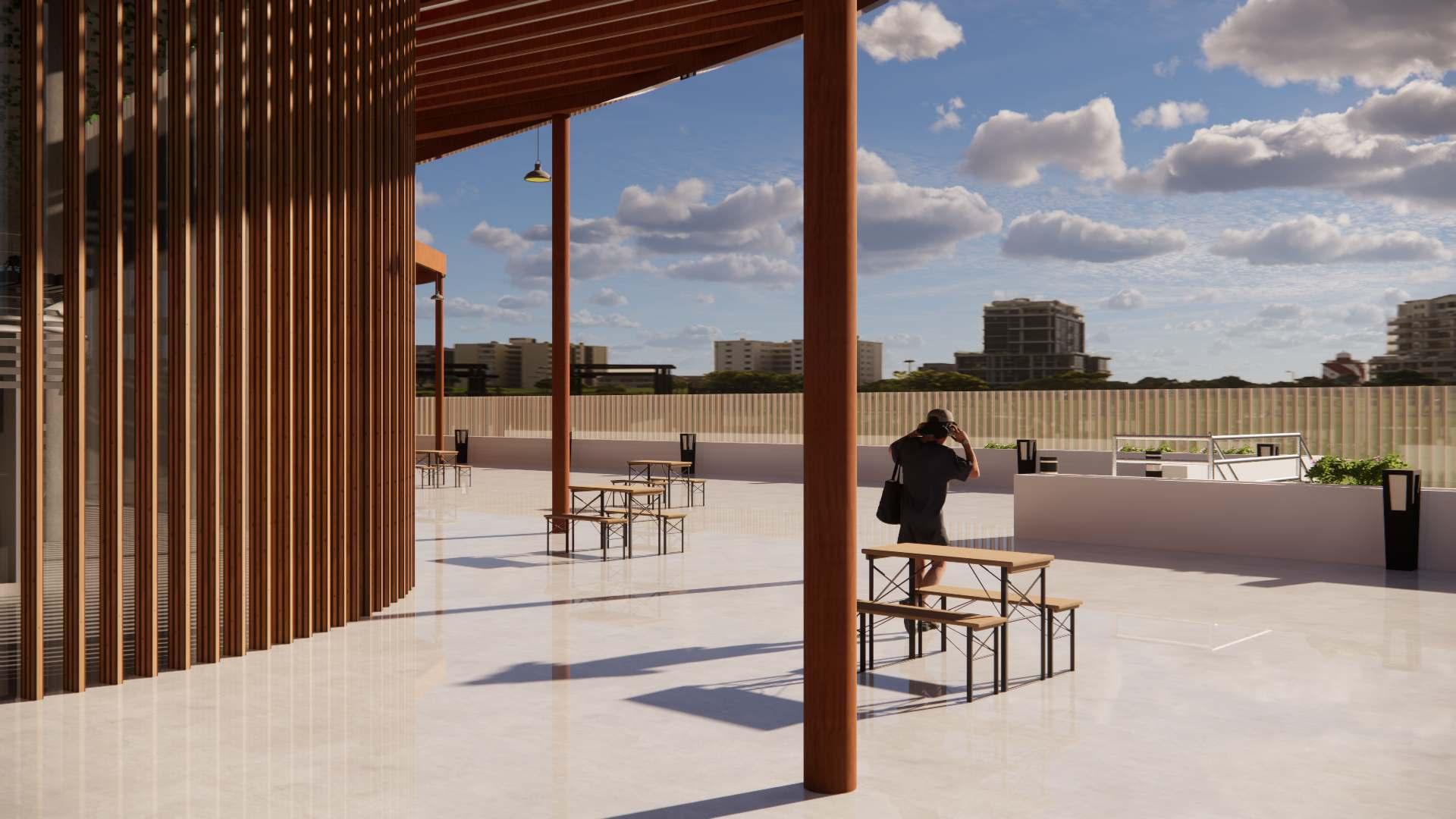

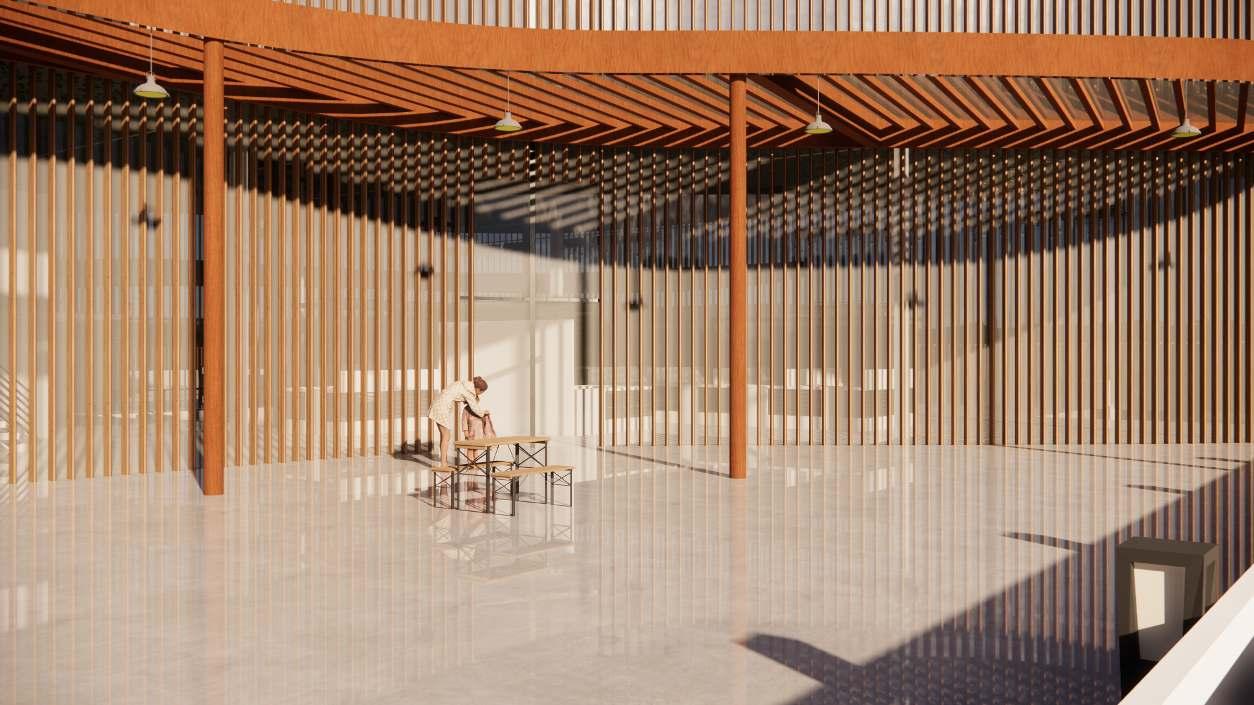

TERRAZA MERCADO HULA HULA
HULA HULA

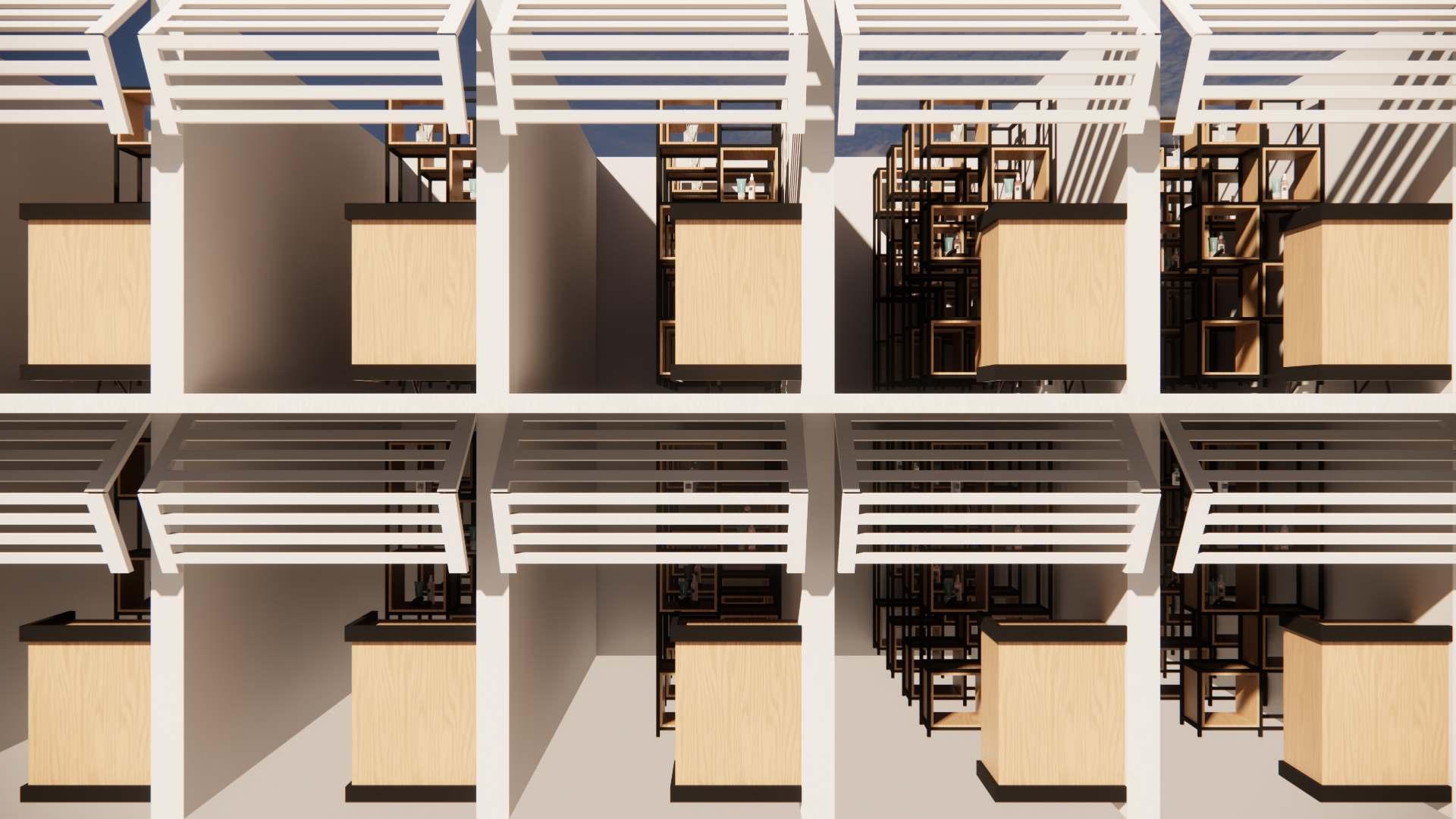

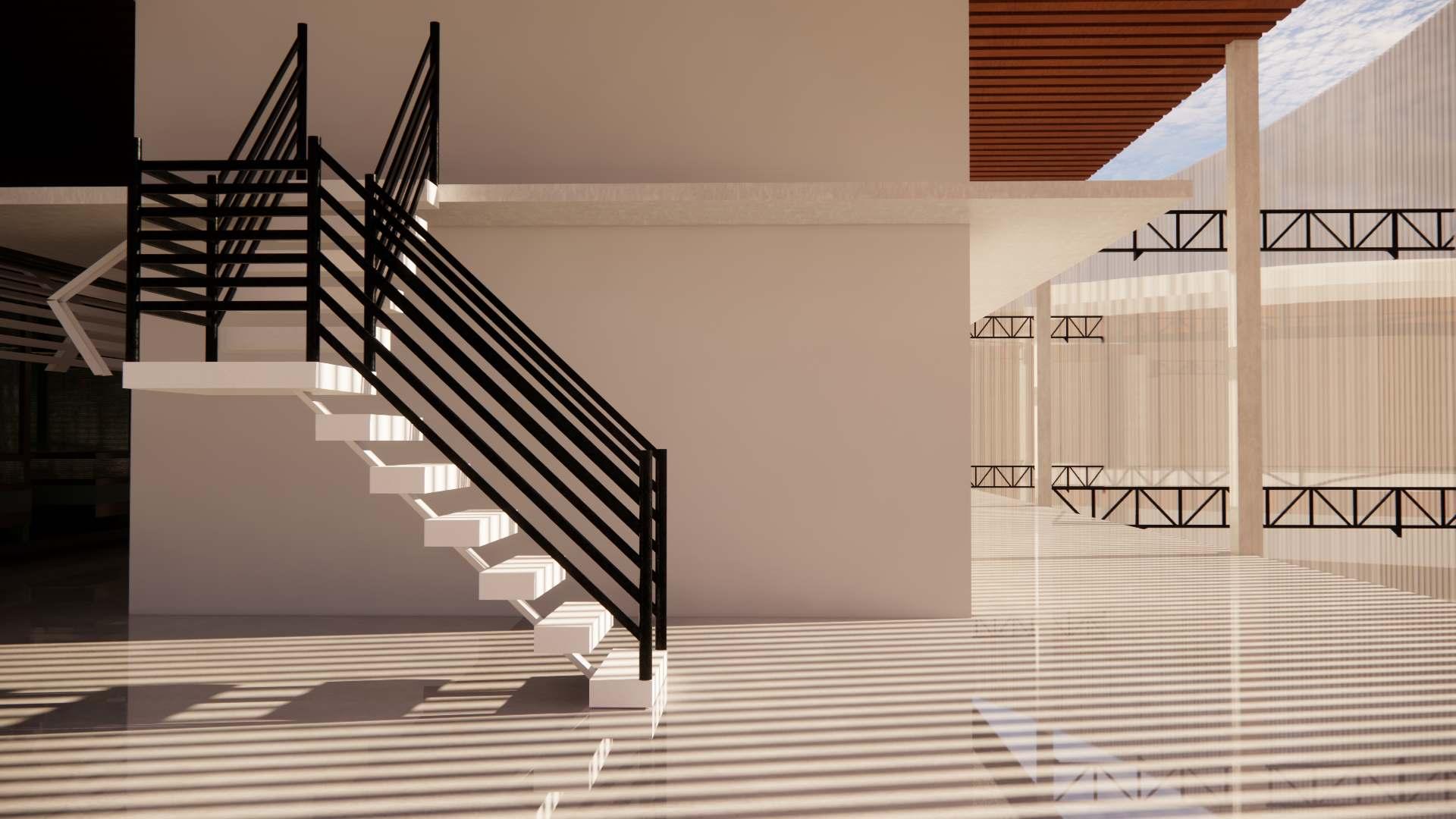

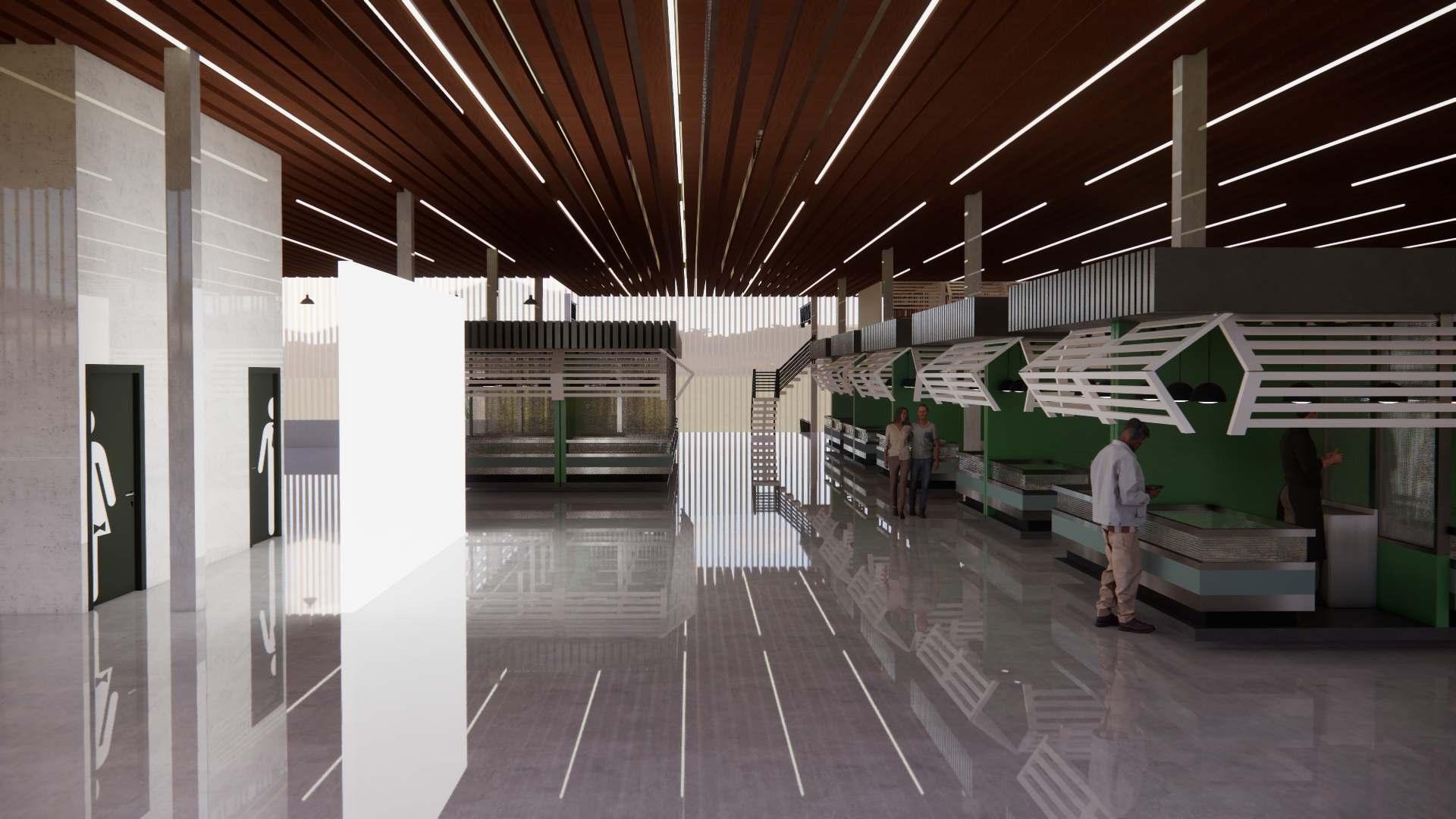

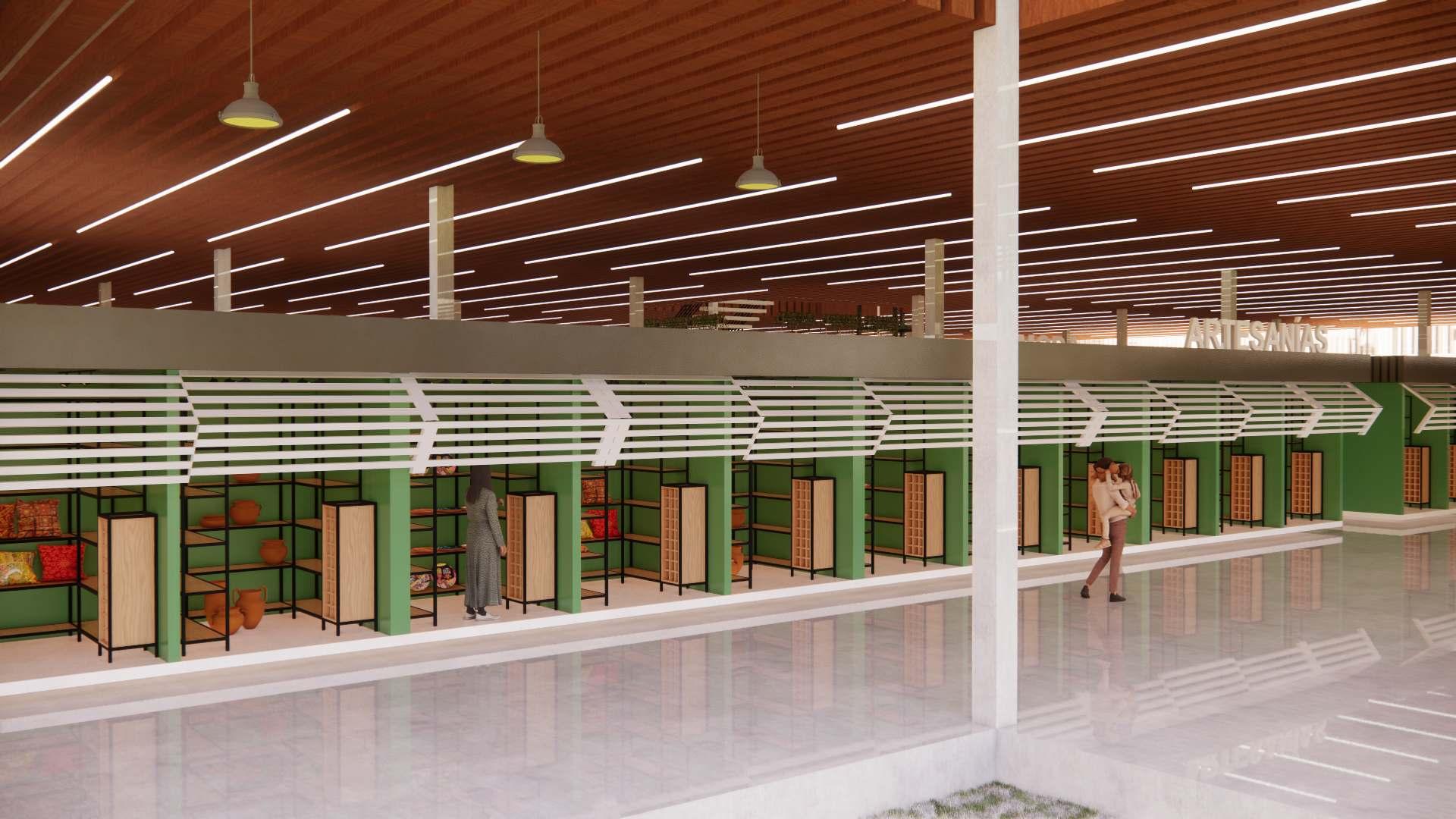

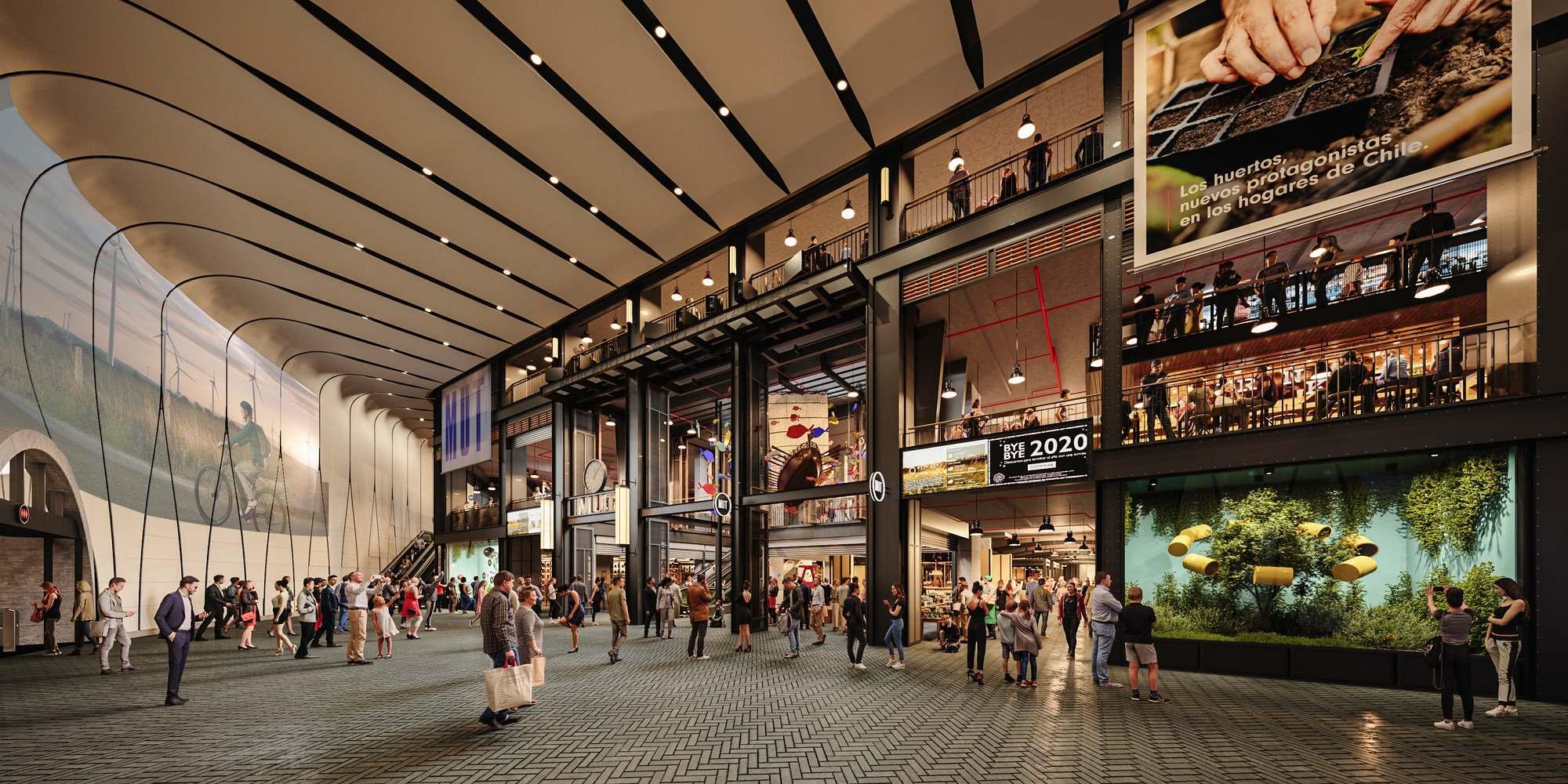

INTERIORES MERCADO
