Förbindningsteknik

Mjuklödning och kontaktpressning

Sven-Bertil Kronkvist

Till att börja med…….

Mjuklödning och kontaktpressning ingår i många el- och elektronikarbeten. Steg-för-steg-instruktionerna i Mjuklödning och kontaktpressning ger färdigheter på dessa områden som kan överföras och utvecklas i verkliga arbetssituationer.

Övningarna i mjuklödning är tillräckligt omfattande för att läsaren ska kunna lära sig löda och värdera kvaliteten på lödningar.

Kontaktpressning är lättare att lära och behandlas endast kortfattat.

Utrustning, komponenter

Utrustning och komponenter till de praktiska kursmomenten är billigast möjliga och finns tillgängliga i handeln hos välkända företag som Elfa, Clas Ohlsson, Kjell och Company med flera. Den byggsats som ingår i den sista lödövningen, ett skymningsrelä från Welleman, MK125, kan uteslutas för att hålla nere kostnaden. Det går även bra att välja en annan byggsats.

Revma utbildning har böcker för ellära och elektronik anpassade till olika lärstilar. Böckerna har kortare eller längre förklarande faktatexter, alltid steg-för-steg-förklarade beräkningar och en avvägd mängd testadig- själv-uppgifter. Besök www.revma.se för mer information.

Alla böcker finns både som pappers- och e-böcker

Ellära grunder, Lik- och 1-fas växelström

1-fas växelström (fördjupning av växelströmsläran)

Ellära Lik- och 1-fas växelström, Mätuppgifter, - jω metoden (allt-i-en-bok)

3-fas växelström (elnätets uppbyggnad, belastningar, motordrifter)

Elektronik grunder och avancerat

Imaginära tal -Komplexa metoden - jω-metoden

Böcker med skrivuppgifter, passar bäst som pappersböcker

Ellära Praktisk teori (learning-by-doing)

Mätuppgifter Ellära grunder och 1-fas växelström (för båda böckerna)

Instuderingsuppgifter för 1) Ellära grund 2) 1-fas växelström 3) Elektronik

Hjärnarp 2020

Författare: Sven-Bertil Kronkvist, s-b@revma.se

Redaktör: Agneta Kronkvist

Kopieringsförbud

Detta verk är skyddat av upphovsrättslagen. Den som bryter mot lagen om upphovsrätt kan åtalas av allmän åklagare och dömas till böter eller fängelse i upp till två år samt bli skyldig att erlägga ersättning till upphovsman/rättsinnehavare.

Innehåll

Utrustning ……………………

Övningsmateriel / Inköpslista

1 Mjuklödnings-ABC

Lödtenn

Lödkolvar

Lödkolvsspetsar

Skötsel av lödkolv och spets

Hur går det till att löda?

5 Vad ska vi löda?

6 Lödövning 1

Resistorer

Byglar

Mätkontroll

9 Lödövning 2

Lysdioder

Kontroll

Dioder

Kontroll

Byte av komponent

Tennsug och lödfläta

13 Lödövning 3

Transistorer

Kondensatorer

Säkringshållare

Blinkerkoppling

Kontroll

15 Lödövning 4

IC-kretsar

Logisk krets

Funktion

Kontroll

18 Elektrostatisk urladdning

ESD

Mer att tänka på vid lödarbete

20 Lödövning 5

Mätsladdar med säkring

22 Lödövning 6

Mångpolig kontakt

Kontroll

23 Kontaktpressning

Kabelskor Modularkontakt

BNC-kontakt Kontroll

25 Lödövning 7

Skymningsrelä

Komponenterna

LDR-resistorn

Monteringstips

Funktionstest

Test med lysdiodkrets

Förberedande arbeten

Prova

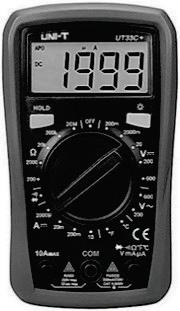

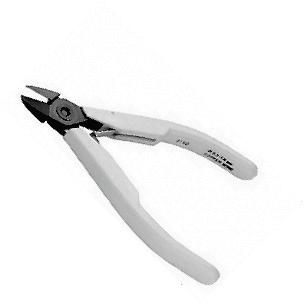

Övningsmateriel / Inköpslista

Lödtenn

Avlödningsfläta

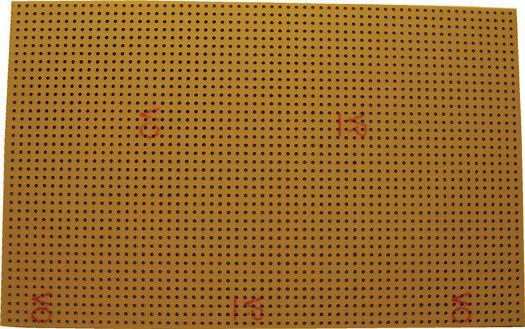

Experimentkort 100 x 160 kopparlänkar

Kopplingsrtråd

50 cm EKUX-enkeltrådig 0,28 mm2 vilken färg som helst

FKUX-flertrådig mjuk 0,28 mm2

40 cm svart, 40 cm röd

MKUX flertrådig 0,5 mm2,100 cm

10 Kontaktstift

diameter 1,3 mm med kontakthylsor

1 Batteri 9 V

1 Batterikontakt

1 Glasrörssäkring 20 mm, 50 mA

1 Säkringshållare

Resistorer

1 56Ω / 0,25 – 0,5W

13 270Ω / 0,25 – 0,5W

2 1kΩ / 0,25 – 0,5W

2 4,7kΩ / 0,25 – 0,5W

2 47kΩ / 0,25 – 0,5W

2 470kΩ / 0,25 – 0,5W

1 100Ω / 0,5 – 1W

Kondensatorer

2 10µF / 10V

2 100µF / 10V

7 Lysdioder – röda

3 Lysdioder - vita

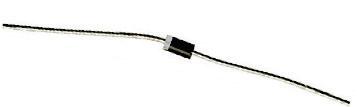

2 Dioder 1N4148 eller motsvarande

2 Transistorer BC546 eller liknande NPN- transistor

1 IC-krets 7400

1 IC-hållare

1 Zenerdiod 4,7 V

1 Banankontakt 4 mm, svart

1 Banankontakt 4 mm med plats för 20 mm glasrörssäkring

2 Testpinnar med gripklo, en röd och en svart

1 Kontakt, mångpolig, vilken som helst

4 Kabelskor för 1,5 mm2 ledning,

1 Modularkontakt med 20 cm kabel

1 BNC-kontakt med 20 cm kabel, RG 58

1 Kopplingsplint 5 sockerbitskontakter

1 Byggsats Skymningsrelä Welleman MK 125

1 Nätadapter 230 / 12 V AC

Krympslang10 cm

8 - 12 mm transparant

Mjuklödnings-ABC

Att löda innebär att förena två metallobjekt med lödtenn, t ex att löda fast resistorer på ett kretskort eller att förse elkablar med kontaktdon av något slag.

För att en lödförbindelse ska åstadkommas mellan föremålen måste de upphettas av en lödkolv till så hög temperatur att lödtennet smälter och flyter ut mellan dem.

Lödtenn är egentligen en legering av tenn och en eller flera andra metaller, även om benämningen förleder oss att tro något annat. Tidigare bestod lödtenn oftast av ca 60 % tenn och 40 % bly, men nytillverkade elprodukter får inte längre innehålla bly. Istället legeras tennet med några procent koppar och silver.

Vanligt lödtenn, med 99 % tenn och 1 % koppar, smälter vid ca 225°C, men lödkolvens spets måste vara 100 till 150 grader varmare för att kompensera för värmeförluster till omgivningen och lödstället. Förutom de båda metallerna innehåller lödtenn kanaler med flussmedel. Detta är nödvändigt för att avlägsna eventuella oxidskikt på de metallytor som ska sammanfogas.

Övningsuppgift

Smältpunkten för lödtenn varierar med procentsatsen i legeringen. Undersök vilken smältpunkt det lödtenn har som ska användas i lödövningarna. Anteckna procentsats och smälttemperatur.

Lödtråden innehåller ……… % tenn och ……… % koppar ……… % silver och har smältpunkten …………°C

Bly är en oönskad metall ur miljösynpunkt. Från och med 1 juli 2006 får nytillverkade elektriska och elektroniska produkter inte innehålla bly enligt EU-direktiv. Lödtenn med bly får dock användas vid service av produkter tillverkade före detta datum.

Lödtråd, 99% tenn 1% koppar, smältpunkt 225°C Flussmedel

Lödkolvsspetsen är den del som ska smälta tennet och överföra lagom mycket värme till lödstället. Eftersom det finns olika stora och i andra avseenden olika lödobjekt finns det också olika lödkolvar och spetsar.

Lödspets Värmeelement

Lödpenna, typisk effekt 20 till 40 W.

Större lödkolv, vanligen 60 till 100 W

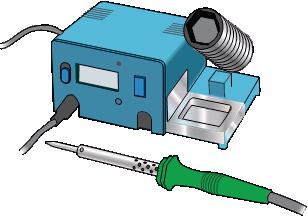

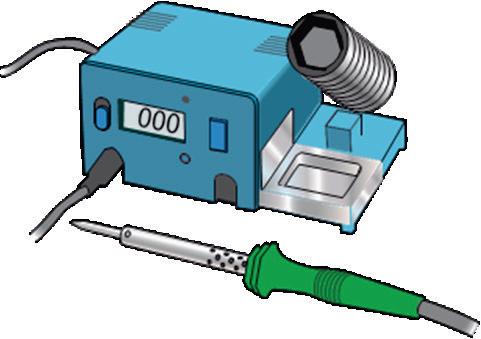

Det finns också lödstationer med inställbar temperatur och utbytbara spetsar för olika typer av lödarbeten.

Temperaturregleringen kan vara såväl mekanisk som elektronisk

Lödkolvsspetsar är ytbehandlade

Moderna lödkolvsspetsar är ytbehandlade för att vara lätta att hålla rena och ha en lång livslängd.

Vad ska vi löda?

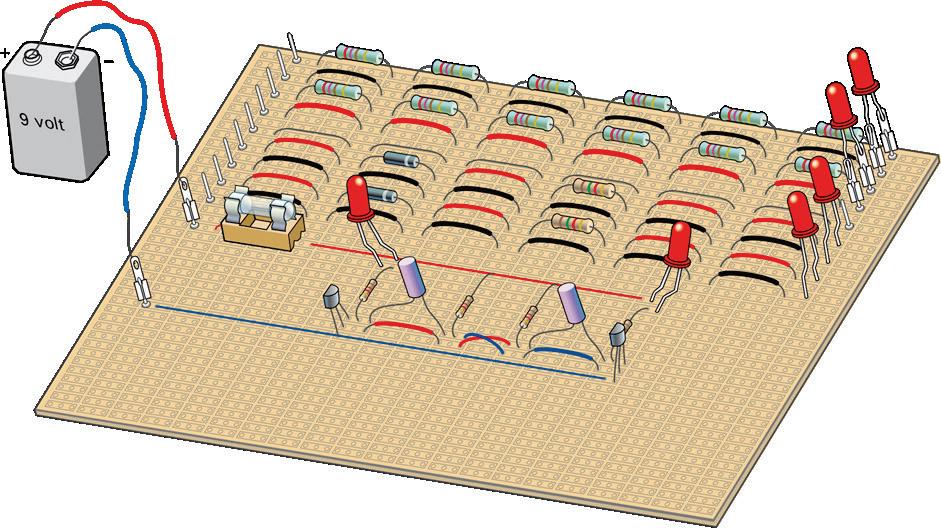

Målet med lödövningarna är att kunna montera och löda komponenter på kretskort samt reparera ledningsdragningen på kort som det bredvid.

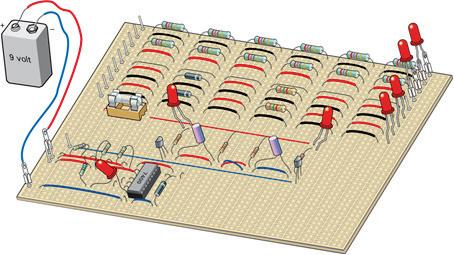

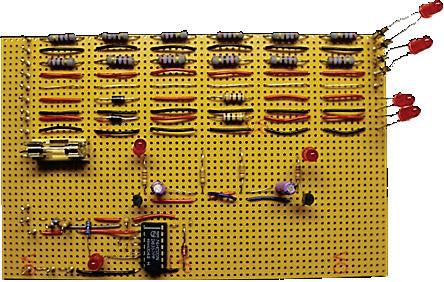

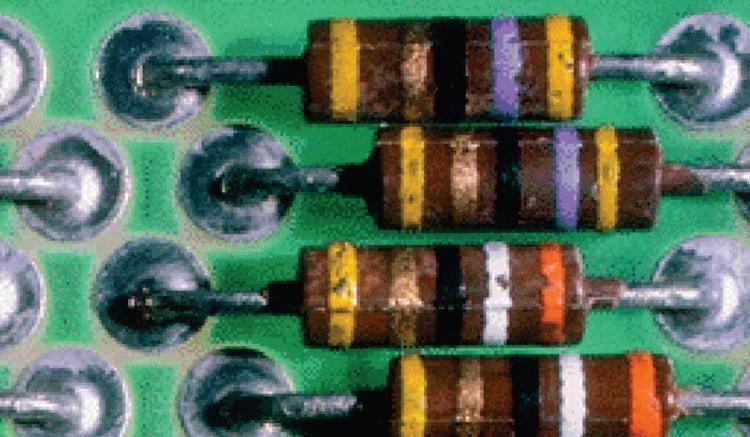

Innan vi gör så är det bäst att öva med lite billigare material. Då kan man prova sig fram och misslyckas med en och annan lödning utan att det gör något. Vi ska göra det genom att löda olika komponenter på ett kretskort. Så här ser det ut när alla övningarna är klara.

Vi ska också träna lödförmågan genom att tillverka några mycket användbara mätsladdar till multimetrar, med en säkring i den ena banankontakten.

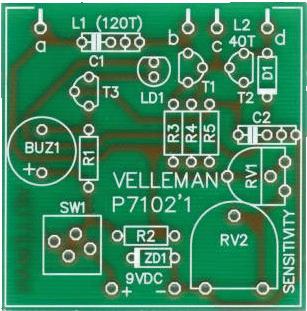

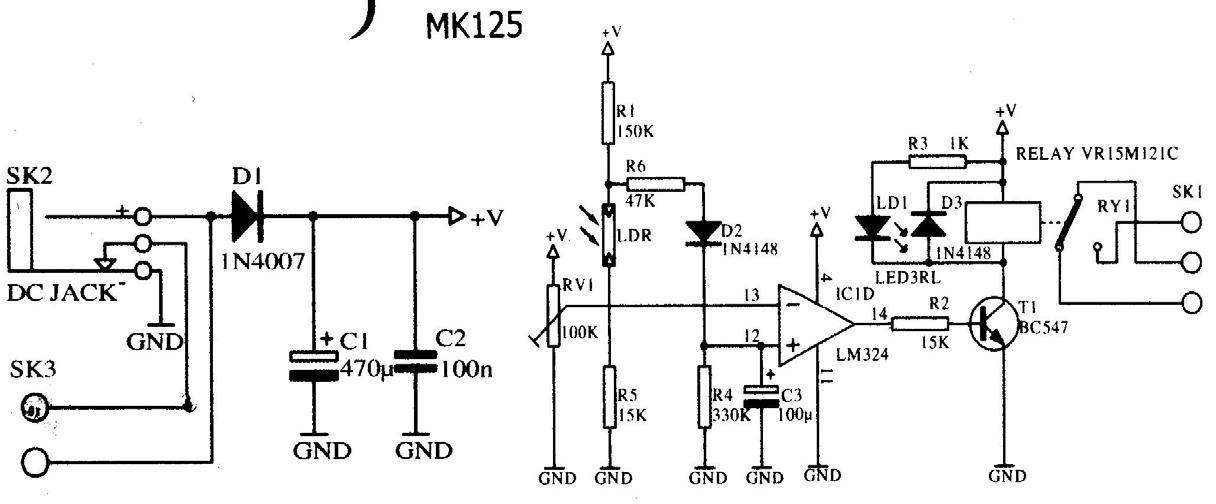

Den sista löduppgiften är att tillverka ett kretskort med elektronik som i ritningen under. Rätt monterat blir det ett skymningsrelä med ljusstyrt till och frånslag.

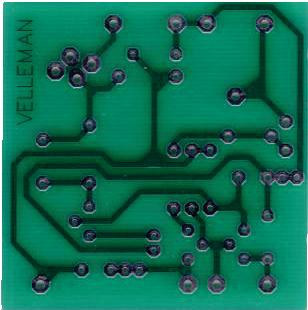

Till denna övning användes en byggsats med ett färdigt kretskort och tillhörande komponenter.

Lödövning 4

IC-kretsar

I den här övningen ska vi löda fast en IC-hållare, montera en IC-krets och göra den till en logisk krets som släcker en lysdiod om ett bestämt villkor är uppfyllt.

IC-kretsar är komplexa halvledarkomponenter som innehåller många dioder och transistorer. Förutom värme är en del typer av IC-kretsar känsliga för statisk elektricitet och kräver särskild hantering, dock inte i denna övning.

IC-kretsarnas många anslutningsben är numrerade så som i bilden. Sett uppifrån finns ben nummer 1 alltid till vänster om den halvcirkelformade märkningen. Även IC-hållare är märkta på detta sätt.

Kretsarnas logiska funktioner, och vilka anslutningsben som är kopplade till vad, visas som i ritningen.

Kontaktpressning

Ett alternativ till lödning är att ansluta ledare och kablar till kontaktdon med kontaktpressning. Metoden, som är snabb och enkel, innebär att ledaren förs in i den aktuella kontakten och kläms åt med ett speciellt pressverktyg.

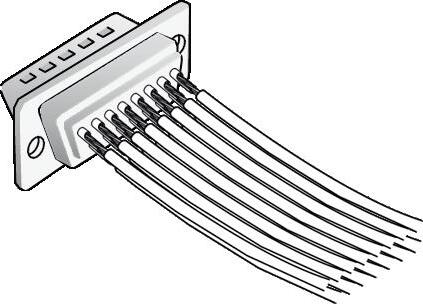

Det finns en mängd kontaktdon och pressverktyg för olika ändamål, både för stark- och svagström. För att en kontaktpressad anslutning ska bli bra krävs att kontakten passar till ledningens dimension och att man använder rätt pressverktyg.

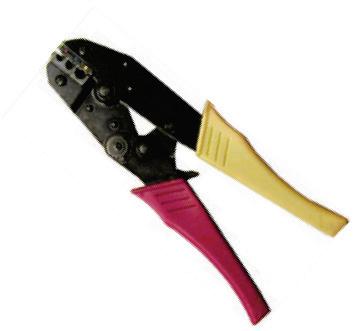

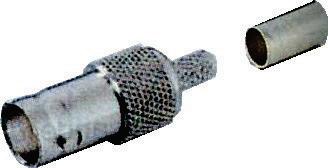

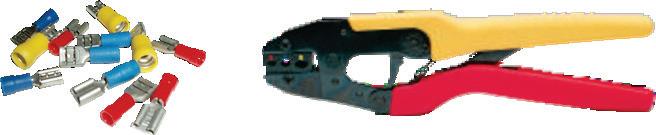

Allmänt kan sägas att erfarenheter från en typ av kontaktdon och pressverktyg lätt kan överföras till en annan, och att kvaliteten på förbindningen beror mer på pressverktyget än på montören. Använd därför alltid kvalitetsverktyg! Här är några exempel på kontakter, pressverktyg och användningsområden:
