12 Elektrisk mätning

Detta är den teoretiska delen av övning 12. Elektrisk mätning. Fakta för övningarna finner du huvudsakligen i:

Fordonet – Kapitel: 3. Elsystem

Grunderna – Kapitel: 19. Tillämpad matematik

Dessa lärandemål ska du kunna redogöra för, utföra, dra slutsatser om och utvärdera efter att ha gjort övningens teoretiska och praktiska del:

Redogöra för: ✔ Utföra: ✔ Dra slutsatser om och utvärdera: ✔

Faran med kortslutningar genom ringar och metallarmband.

Hur ström och spänning fördelas i serie- och parallellkopplade kretsar.

Varför en lampa lyser svagare än normalt.

Steg 1

Spännings- och strömmätning i en krets med seriekopplade lampor.

Spännings- och strömmätning i en krets med parallellkopplade lampor.

Beräkningar med Ohms lag.

Beräkning av lampors effekt.

Hur spänning och resistans styr strömmen.

Vad som styr strömmens vägval i parallellkopplade kretsar.

1. Ett sätt att förstå vad elektrisk spänning är, kan vara att jämföra med en vattenledning. Markera frågetecknet som kan liknas med spänning.

2. Para samman storheterna med rätt enhet.

1. Ampere Resistans

2. Ohm Spänning

3. Volt Ström ? ? ?

3. Ska spänningen ökas eller minskas för att strömmen ska öka?

Ökas

Minskas

Spänning

Ström = Resistans

4. Vilken av dessa kan ses som en symbolisk bild av en multimeter inställd för att mäta resistans?

Bilder: Öilert.

5. Ska resistansen ökas eller minskas för att strömmen ska minska?

Ökas

Minskas

Spänning

Ström = Resistans

6. Markera det läge på cirkeln där du placerar vredet vid mätning av resistans.

7. När har en multimeter mycket stor inre resistans?

Vid mätning av ström.

Vid mätning av spänning.

8. Vilken ström flyter genom multimetern med ?-tecknet i denna krets?

Strömmen är A

9. Välj den formel som man använder för att beräkna spänning.

I = U R R = U I U = I · R

10. Vilken spänning finns över resistorn här? Svara med de decimaler som behövs.

Spänningen över resistorn är V

11. Para samman lampornas kopplingssätt med rätt text.

Den tillförda spänningen delas upp mellan lamporna.

Den tillförda strömmen delas upp mellan lamporna.

12. Båda dessa kretsar innehåller tre lika stora resistorer på 2, 5 och 10 ohm. Vilken av kretsarna drar mest ström?

13. Markera det läge på cirkeln där du placerar vredet vid mätning av en stor likspänning.

9. Bilderna visar de fyra takterna hos en fyrtakts- dieselmotorn. Kombinera bildens bokstav med taktens namn.

Utloppstakt Arbetstakt Kompressionstakt Inloppstakt

10. Vad visar bilden? Välj två alternativ.

Insprutare med inbyggd högtryckspump

Hydraulisk ventillyftare

Enhetsinsprutare

Tryckreducering för smörjsystemet

Insprutare för Common Rail

11. Vilka påståenden är rätt? Välj två alternativ.

Bilden visar ett Common Rail system.

Insprutarna i systemet kallas ibland enhetsinsprutare.

Bränsletrycket öppnar insprutaren.

Högtryckspumpen är inbyggd i insprutarna.

Bränsletrycket är högt fram till insprutarna.

Matarpump Högtryckspump

Bränsle Filter

Elektroniskt styrda insprutare Konstant insprutningstryck

Matarsystem Insprutningstryck

12. Skadliga ämnen i avgaserna från dieselmotorn. Para samman begreppen med sina korrekta definitioner.

1. CO kolmonoxid

2. SO2 svaveldioxid

3. Co2 koldioxid

4. PM sotpartiklar

Vid all förbränning

Förbränning av dieselbränsle

Ofullständig förbränning

Förbränning av svavelhaltigt bränsle

13. Vilka ädelmetaller innehåller katalysatorn? Välj två alternativ.

Rodium

Bakelit

Platina

EGR

Aluminium

Bly

Koppar

14. Gaserna CO, HC och NOX omvandlas i katalysatorn, till vad? Markera de tre ämnen som är kvar efter katalysatorn? Vatten Koldioxid Kvävgas Kolmonoxid Kväveoxid Kolväten

Sotpartiklar

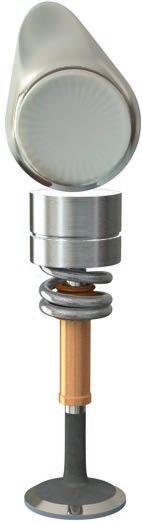

1. Vilken uppgift har ventilfjädern?

Ventiltallrik

Ventil äder

2. Redogör utförligt för skillnaden mellan kompressionsförhållande och kompressionstryck.

3. Hur hänger andelen bränsle-luft ihop med lambdavärdet på en bensinmotor? Redogör utförligt.

Fet blandning

Mager blandning

0,9160,9180,9520,9730,993 15,5:1 12:1 14:1

13,5:1 14,3:114,6:114,7:114,8:115:1 16:117:118:1Luft/Bränsle

Viktdelar

4. Redogör utförligt för reningssystemet i bilden.

Ljuddämpare

En styrenhet aktiverar doseringsventilen

Tanklock för

AdBlue-tanken

5. Redogör utförligt för reningssystemet i bilden.

AdBlue-tank

Doseringsventil

SCR-katalysator

FORDON & TRANSPORT TEORETISKA ÖVNINGAR

Detta läromedel innehåller teoretiska övningar för ämnet Fordon och transport som innefattar nivåerna:

Nivå 1, 200 poäng

Nivå 2, 200 poäng

Övningarna för ämnet utgår från praktiska arbetsmoment. Därför har övningarna både en praktisk och en teoretisk del. Detta teoretiska övningshäfte består av instuderingsuppgifter som löses med stöd av faktatexterna. Den praktiska delen görs på utbildningens verkstad eller ute på företag.

För att nå målen med övningen bör du göra både den teoretiska och den praktiska delen av övningen.

Läromedlet kan användas i kombination med det tryckta läromedlet Fordon & transport – Praktiska övningar som innehåller den praktiska delen av övningarna. Lämpliga tryckta faktaläromedel att använda tillsammans med dessa läromedel är:

• Fordon & transport – Grunderna

• Fordon & transport – Fordonet
