AUTOMATIONSTEKNIK
INSTUDERINGSUPPGIFTER
JÖRGEN JOHNSSON
NIVÅ 1
INNEHÅLL
1. AUTOMATIONSTEKNIK – EN DEL AV VÅR VARDAG
2. STYRNING
3. GRUNDERNA
4. DIGITAL
5. DIGITALTEKNISKA
6. ELMEKANISKA
7. MEKANIK
9. SENSORER
I detta häfte hittar du uppgifter av olika slag. Det finns dels uppgifter där du direkt hittar svaret i faktaboken, dels uppgifter där du måste använda dig av det du lärt dig tidigare i boken för att lösa dem. Utöver dessa uppgifter finns övningar där du måste söka svaren på internet. I några avsnitt finns ytterligare en kategori uppgifter där du ska göra en egen konstruktion!

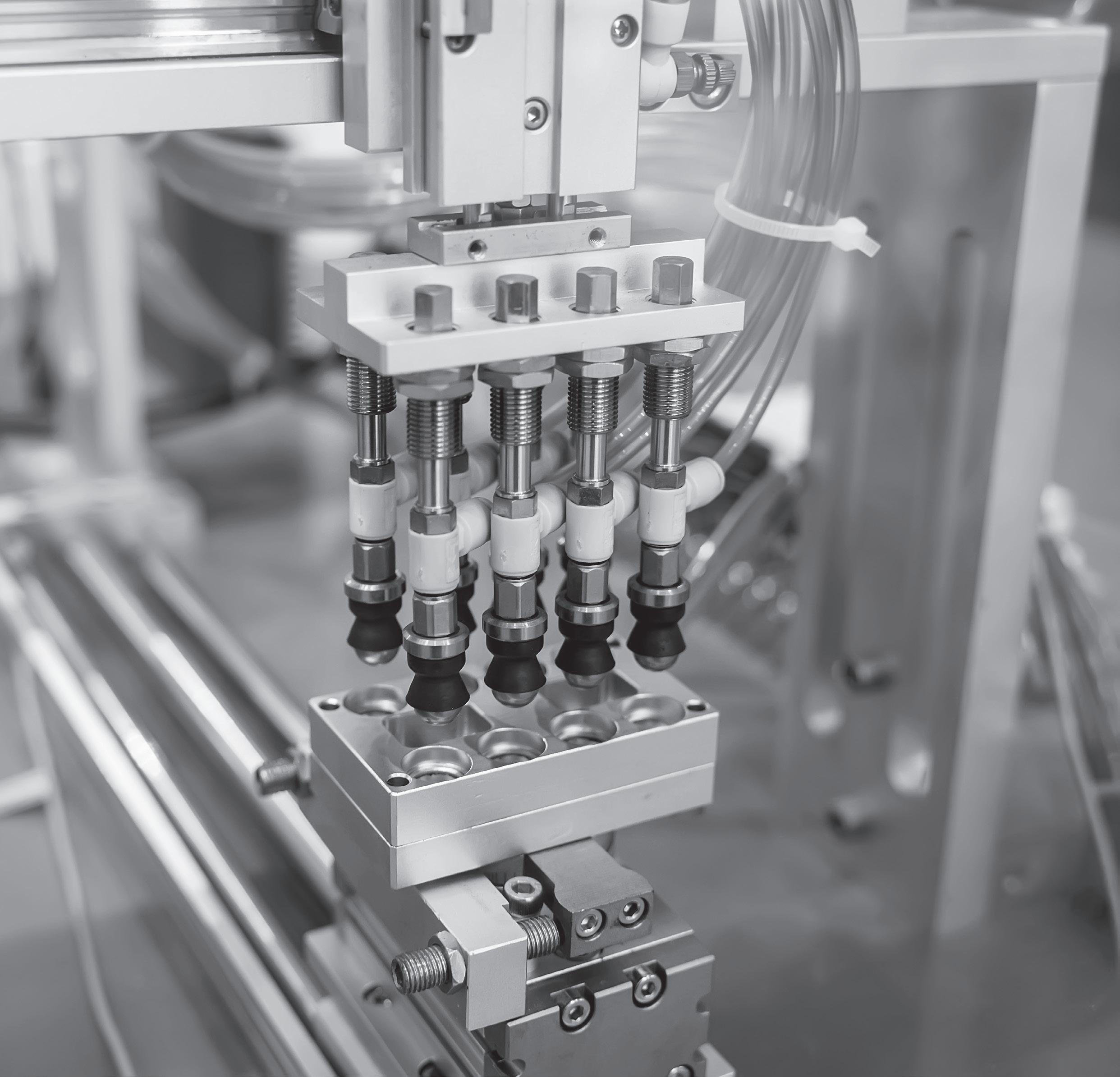

PNEUMATIK 10.
1. Varför tror du att det är så vanligt med pneumatiska system ute i industrin?
2. Vad behöver man för att framställa luft i en pneumatisk anläggning?
Faktaboken s. 174–189
3. En dykare har en 0,25 m3 tub med komprimerad luft. Övertrycket i tuben är 10 bar. Vilket övertryck har tuben om vi komprimerar volymen till hälften?
4. En trycktank i en kompressor har volymen 1 m3 och ett övertryck på 10 bar. Vilket övertryck få trycktanken om vi komprimerar luften till 1/4?
5. Varför används ofta dimsmörjare i en pneumatisk anläggning?
6. Med vilken pneumatisk komponent ändrar man lufttrycket i en pneumatisk anläggning?
7. Varför heter det ”dubbelverkande cylinder”?
8. Rita symbolen för en dubbelverkande cylinder med reglerbar dämpning.
9. Vad menas med en cylinders slaglängd?
10. Vad skiljer en enkelverkande cylinder från en dubbelverkande?
11. Vilken är skillnaden mellan en skyttelcylinder och ett linjärdon?
13. Vilka är de största fördelarna med ett elektriskt framför ett pneumatiskt automationssystem?
A: De är billigare i inköp.
B: De har en lägre verkningsgrad.
C: De har en högre verkningsgrad.
D: De är tystare.
E: De gör av med mindre energi.
F: De har en högre precision.
G: De behöver anslutas till en kompressor.
14. Beräkna tryck- och dragkraft på cylindern nedan. Tryckkraften betecknar du med FT och dragkraften med FD.
r = 4 cm 1 bar
För att komma ihåg formeln för arean av en pizza (cirkel) kan man använda ”pizzaregeln”:
Byt r mot z Arean är då π ∙ z ∙ z = A (pizza) z
r = 0,5 cm
10 bar
AUTOMATIONSTEKNIK
Mycket av den teknik vi använder i vardagen, hemma och på våra arbetsplatser är uppbyggd av både styrsystem, elektronikkomponenter och mekaniska funktioner. Kunskaper inom dessa områden och hur de samverkar är en viktig grundkunskap för en tekniker. Detta är bakgrunden till ämnet Automationsteknik.
Automationsteknik, nivå 1 ger en gedigen grund inom ellära, logiska funktioner, styrsystem, pneumatik, mekanik m.m. Det ger en modern övergripande syn på den styr- och digitalteknik som används inom industrin.
Detta häfte innehåller instuderingsuppgifter till faktaboken. Varje avsnitt i övningshäftet följer faktabokens struktur och innehåller både grundläggande och mer avancerade frågor. Häftet kan användas som stöd för individuell fördjupning, grupparbeten eller som underlag för diskussioner i klassrummet.
För en del uppgifter finns inte svaret uttalat i faktabokens text utan för att besvara uppgiften måste du använda den kunskap du tagit till dig genom faktaboken. Häftet innehåller också en del uppgifter där du förväntas söka fram svaret med hjälp av andra källor.
Läromedlet Automationsteknik omfattar följande komponenter:
• Faktabok
• Instuderingsuppgifter
• Digitalt läromedel
• Digitalt komplement
Instuderingsuppgifterna är ett övningshäfte med frågor till faktabokens avsnitt. Det digitala läromedlet innehåller faktatexterna, självrättande övningar baserade på instuderingsuppgifterna och lärardel med facit m.m. Det digitala komplementet innehåller instuderingsfrågorna i digital form och lärardel med facit m.m.
