DESIGN PROCESS
THE TEACHERS’ COUNCIL OF THAILAND
REFLECT DEVELOPMENT
WOODEN FRAME
represent all of KSP member that is all of teacher in TH
reflect sense of develop from organization and in term of teachers’ council
respect the old transform to the new

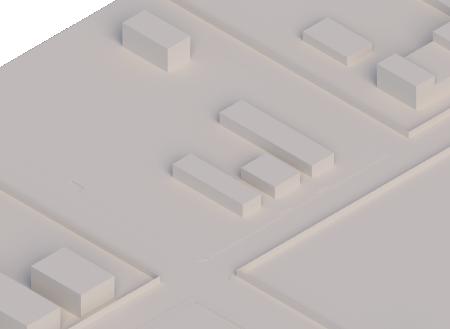

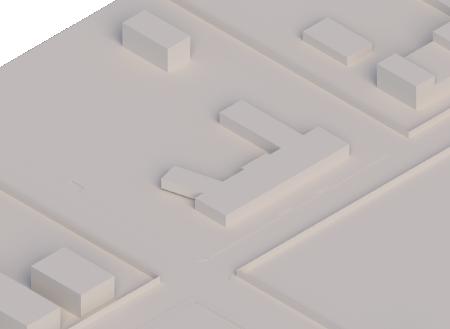

สะท้อนท้องถิน แสดงการพัฒนา ส่งต่อเรื่องราว ไล่สเกล / เปลี่ยนวัสดุ ระแนงไม้
square frame

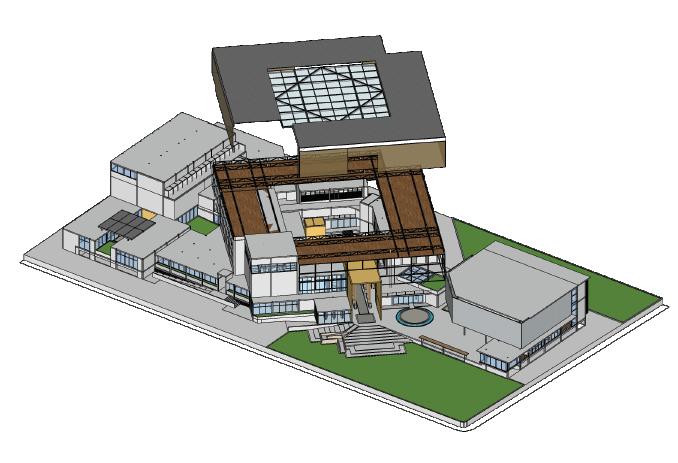

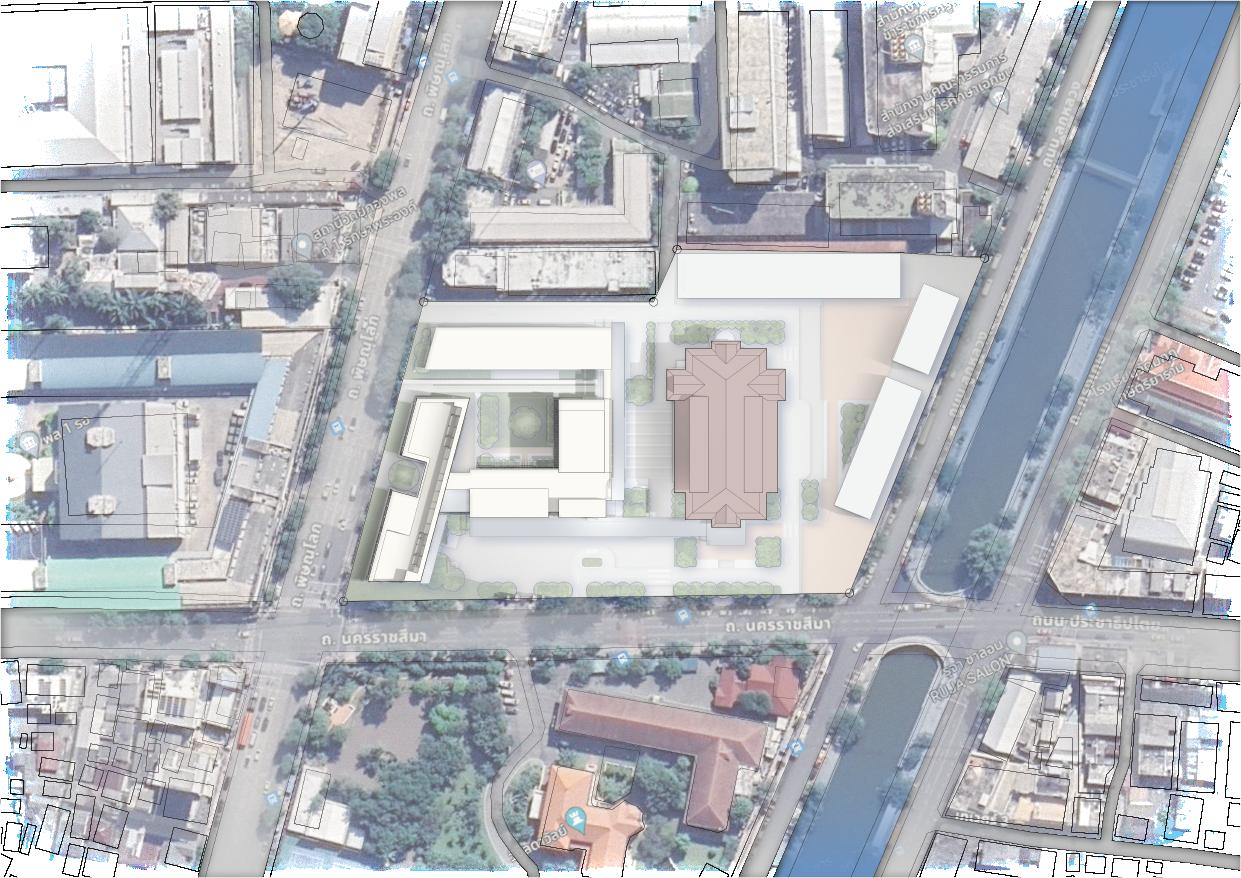

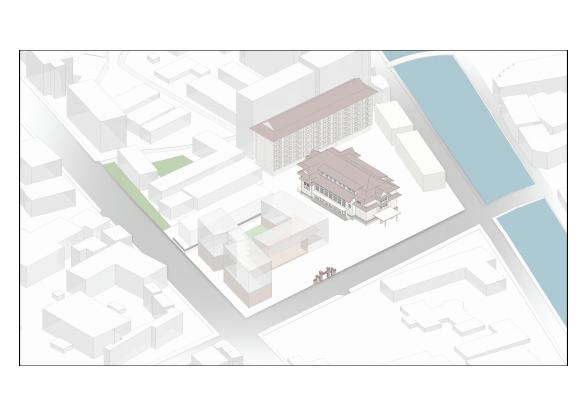

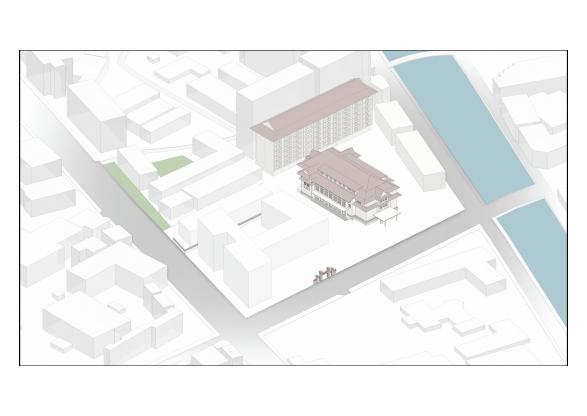

CONCEPT DIAGRAM ถ. นครราชสีมา แขวงดุสิต เขตดุสิต กรุงเทพมหานคร
ขนาดที่ดิน
ขนาดโครงการ
REPRESENT LOCALITY RESPECT the OLD CONCEPT
10300
: 12 ไร – 3 งาน - 81.56 ตร.วา
: 27,608 ตร.ม.
REPRESENT LOCALITY
REFLECT DEVELOPMENT
respect the old transform to the new RESPECT the OLD
ส่งต่อเรื่องราว
สะท้อนท้องถิน
teacher in TH
represent all of KSP member that is all of
แสดงการพัฒนา
reflect sense of develop from organization and in teacher development
FUNCTION OVERVIEW

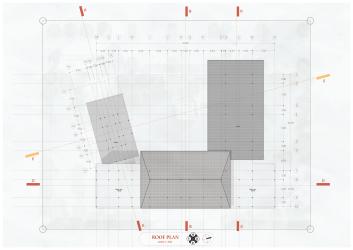

ROOF PLAN
5th Fl. PLAN
4th Fl. PLAN
3rd Fl. PLAN
2nd Fl. PLAN
MECHANICAL ROOM
SECRETARY DEPUTY SECRETARY
OFFICE of THE TEACHERS’ COUNCIL OF THAILAND
OFFICE of OTEP

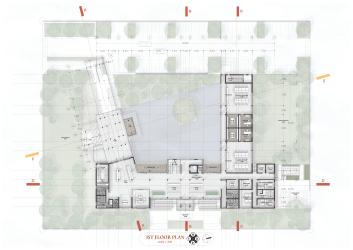

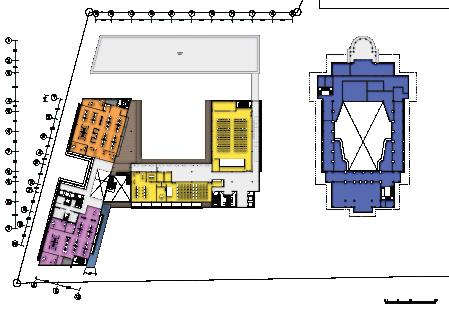

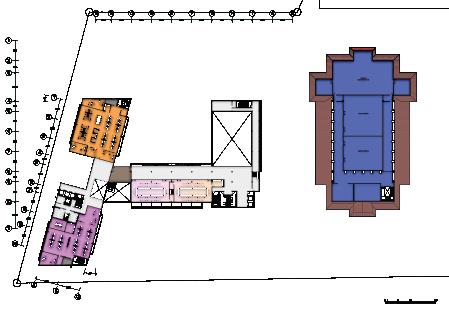

1st Fl. PLAN
OFFICE of THE TEACHERS’ COUNCIL OF THAILAND
OFFICE of OTEP
CONFERENCE ROOM

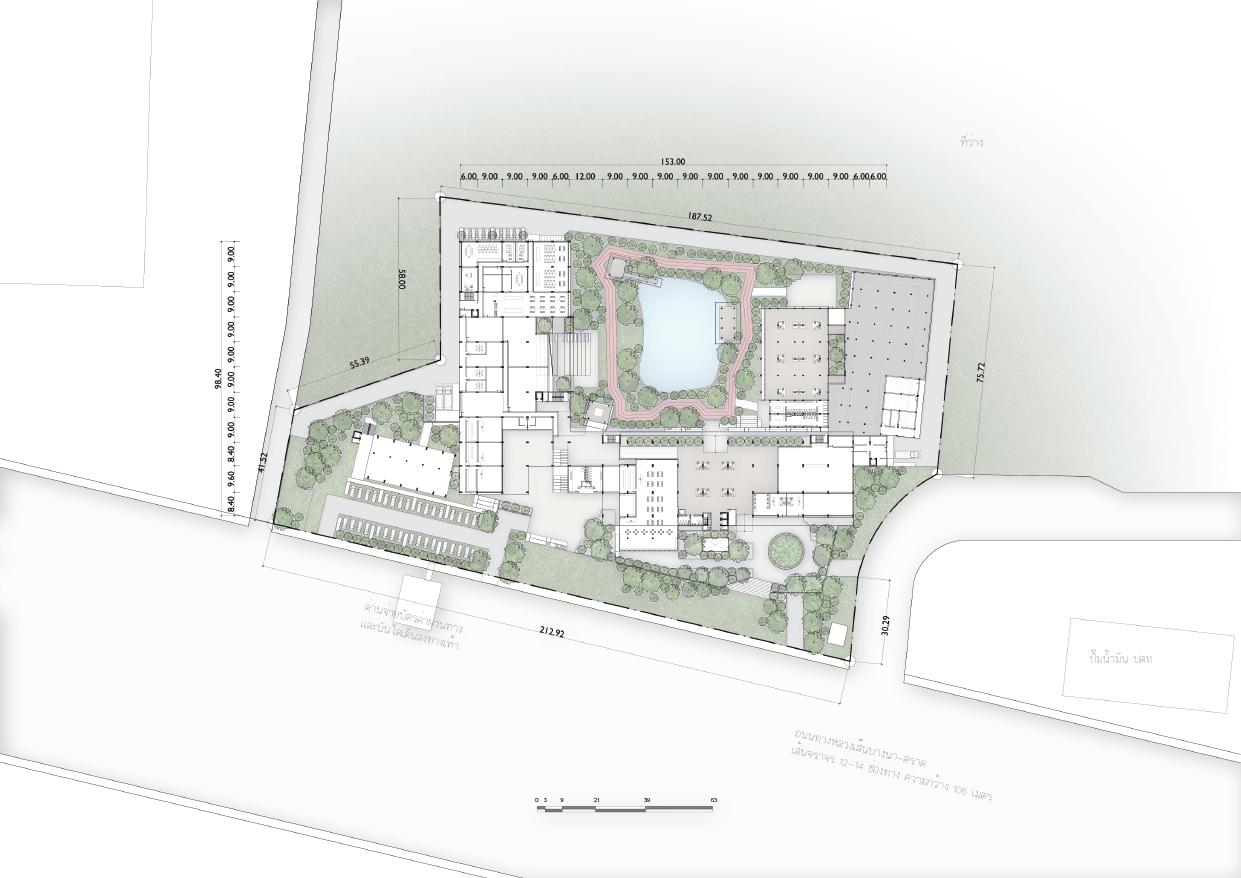

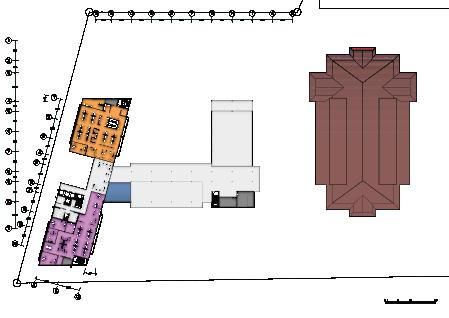

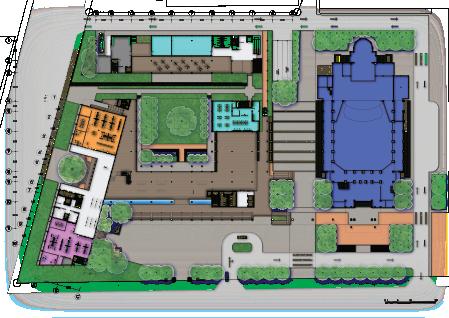

Ground Fl. PLAN
OFFICE of THE TEACHERS’ COUNCIL OF THAILAND
OFFICE of OTEP
TEACHER PROFESSIONAL DEVELOPMENT INSTITUTE
OFFICE of THE TEACHERS’ COUNCIL OF THAILAND
OFFICE of OTEP
TEACHER PROFESSIONAL DEVELOPMENT INSTITUTE
LIBRARY
CANTEEN
OFFICE of THE TEACHERS’ COUNCIL OF THAILAND
OFFICE of OTEP
COMMERCIAL

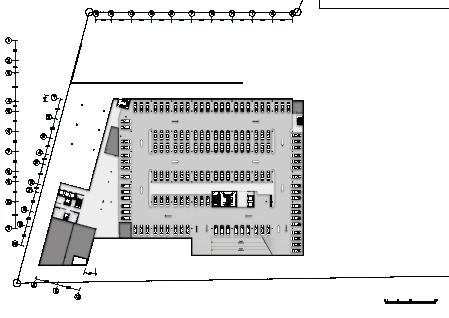

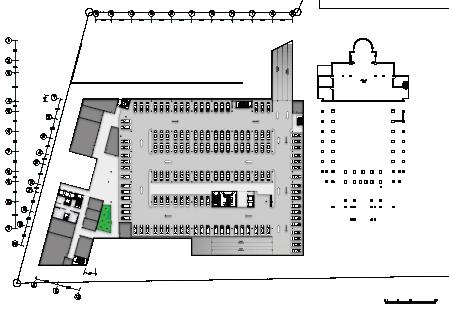

B1-B2 Fl. PLAN
MEP
PARKING
สํานักงาน เลขาธิการ คุรุสภา สํานักงาน สกสค. สถาบัน คุรุพัฒนา ห้องสมุด องค์ การค้า หอประชุม คุรุสภา ส่วนสนับสนุน ส่วนสาธารณะ ท จอดรถ
+26.45 Roof Fl. Level +30.45 Highest Level +22.45 5th Fl. Level +18.45 4th Fl. Level +14.45 3rd Fl. Level +10.45 2nd Fl. Level +6.45 1st Fl. Level +1.05 Ground Fl. Level -3.00 B1 Fl. Level -6.00 B2 Fl. Level +0.00 PROFESSIONAL DEVELOPMENT & PROMOTION DIVISION +10.45 300 SEATS AUDITORIUM +10.45 KSP DEPUTY SECRETARY +22.45 SYSTEM DEVELOPMENT +18.45 PROFESSIONAL DEVELOPMENT & PROMOTION DIVISION +14.45 ADMINISTRATION DIVISION +6.45 SEMINAR +6.45 SEMINAR +6.45 MULTIPURPOSE +1.05 PROFESSIONAL PRACTICE LICENSE +1.05 SECTION C-C ถ.นครราชสีมา 22 ม. ( 4 ชองทาง ) ถ.พิษณุโลก 25 ม. ( 6 ชองทาง ) คลองผดุงกรุงเกษมโรงพยาบาลครูถ.ลูกหลวง14ม.(4ชองทาง) ถ.กรุงเกษม (4ชองทาง) กระทรวงศึกษาธิการ หอพัก สกสค. วังลดาวัลย์ สํานักงานทรัพย์สินพระมหากษัตริย์ สถานีวิทยุกองพลที่ 1 รักษาพระองค์ SECTION D-D SECTION E-E SECTION B-B SECTION A-A
75%
50% VENTILATION RATE
PERFORATED METAL SHEET
20% VENTILATION RATE
PERFORATED METAL SHEET ALUMINUM WOOD
แสดงความตางในการเลือกวัสดุเพื่อใหตอบรับกับทิศ โดยเปดรับแสงจากทิศเหนือเลือกคา ความโปรงที่มาก ในสวนของทิศใตซึ่งมีมุมทิศตะวันตกเฉียงเขามาดวย เลือกคาความโปรง ที่คอนขางทึบเพื่อปองกันแสงแดดนําความรอนเขาสูอาคาร FACADE DETAIL
METAL SHEET แผนเหล็กเจาะรู ขนาด 4.5 มม. ระยะ PITCH 6 มม. องศาลาย 60 ความโปรง 75 % หนา 2 มม.
VENTILATION RATE PERFORATED
แผนเหล็กเจาะรู ขนาด 3 มม. ระยะ PITCH 6 มม. องศาลาย 60 ความโปรง 50 % หนา 2 มม.
ขนาด 2 มม. ระยะ PITCH 6 มม. องศาลาย 90 ความโปรง 20 % หนา 2 มม. NORTH ELEVATION SOUTH ELEVATION SECTION 75% 75% 50% 20%
แผนเหล็กเจาะรู

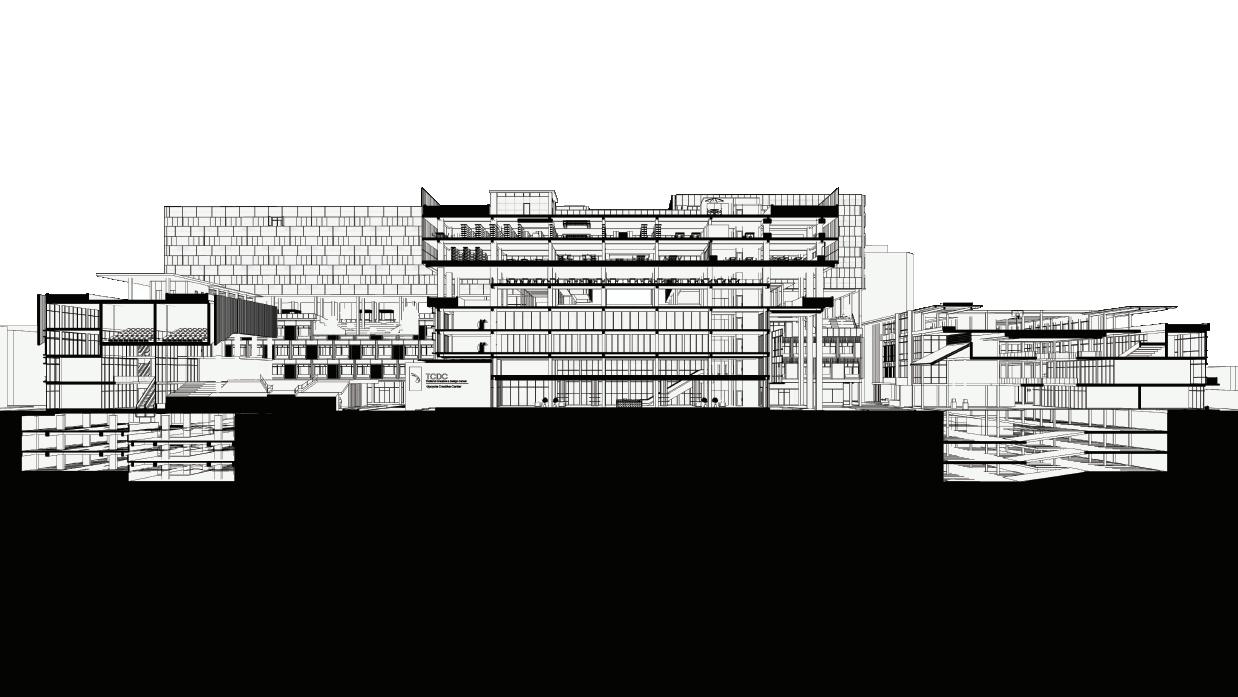

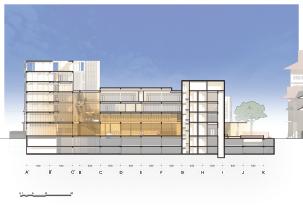

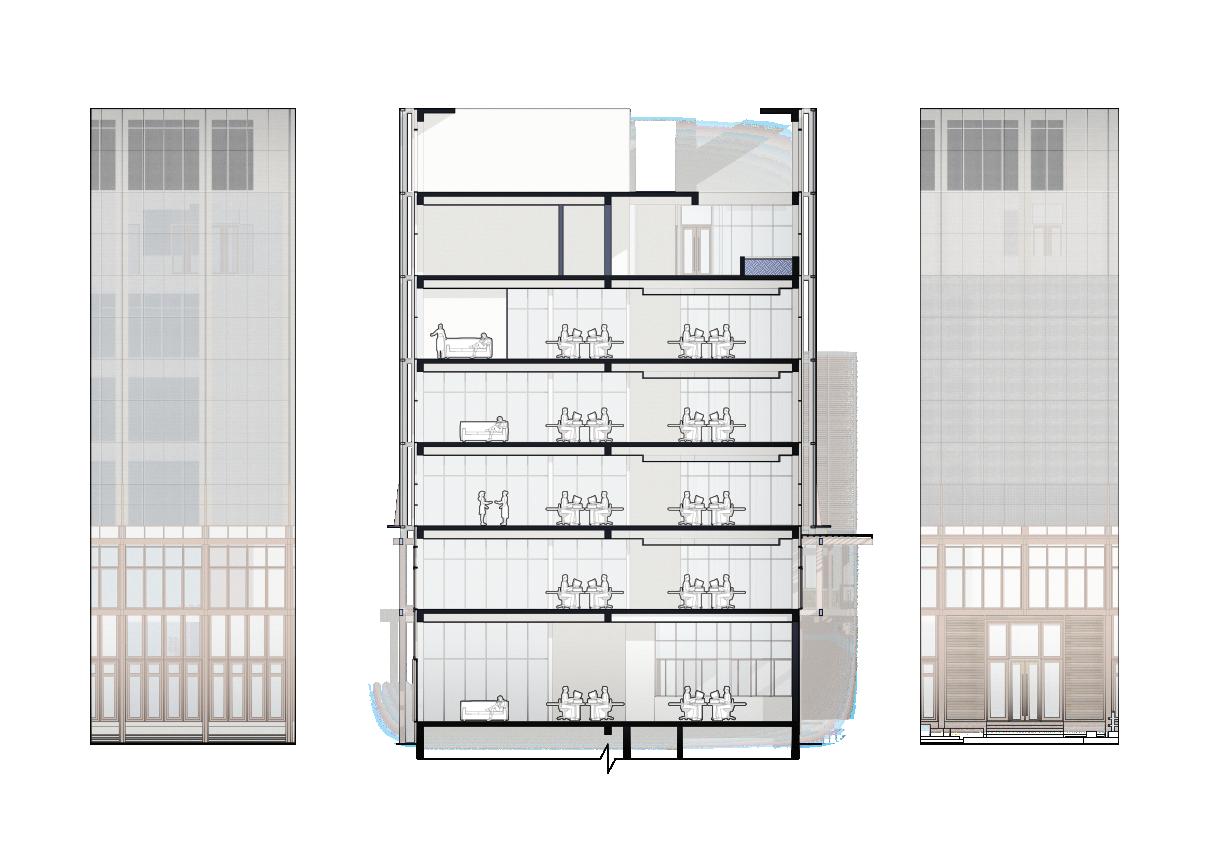

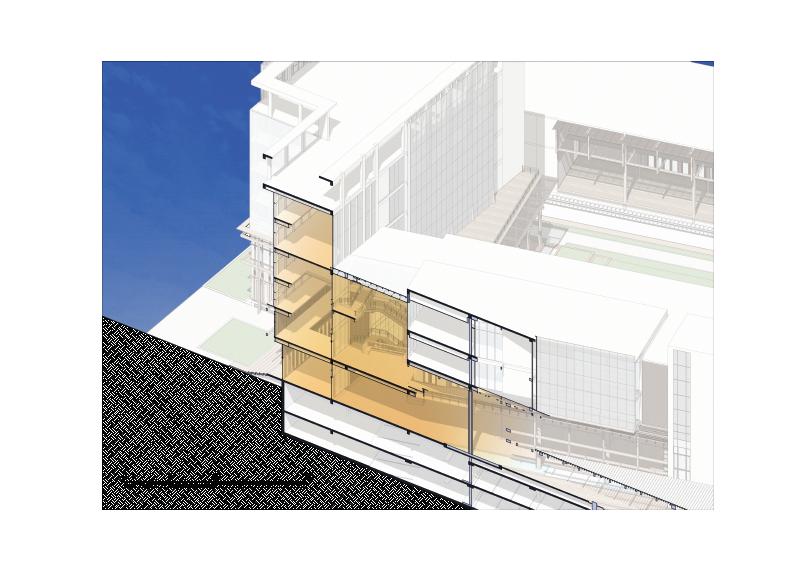

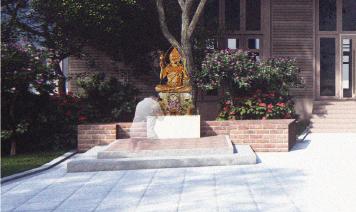

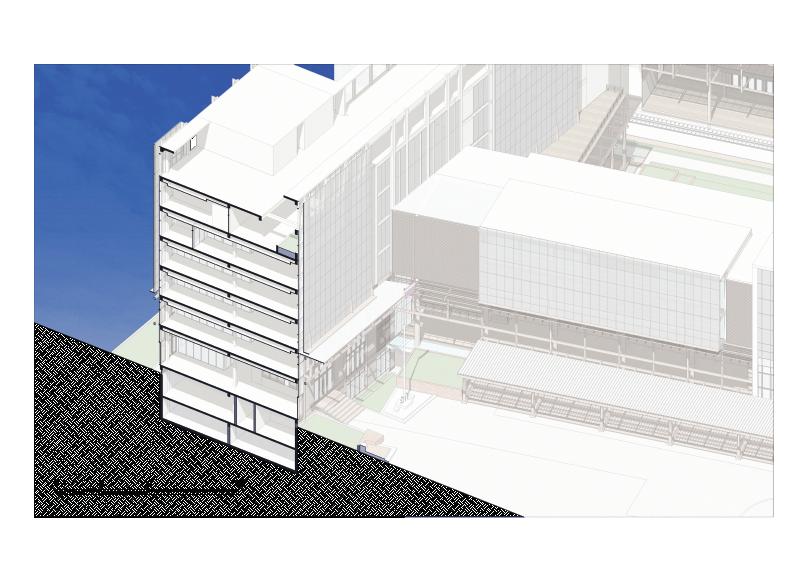

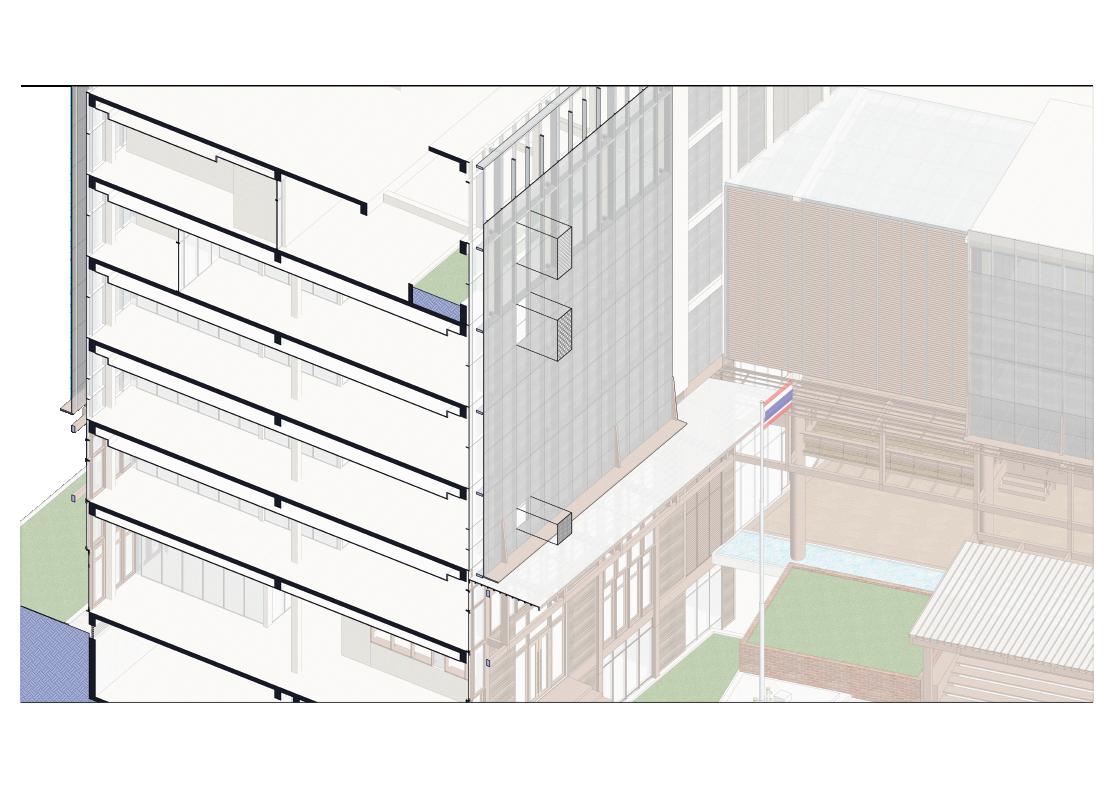

SECTION 02 GRAPHIC SCALE SECTION 01 GRAPHIC SCALE SECTION 03 GRAPHIC SCALE sense of place PLANT LIST ORCHID IXORA ดอกกล้วยไม้ ดอกไม้ประจําวันครู การผลิดอกออกผลที่ต้อง ได้รับการเอาใจใส่ดูแล ดอกเข็ม ดอกไม้วันไหว้ครู สติปัญญาจะได้แหลมคมเหมือนดอกเข็ม พระพฤหัสบดี องค์เทพสัญลักษณ์แห่งความเป็นครู ตราครุสภา เป็น “รูปพระพฤหัสบดี มีความหมายว่าเป็นครูของเทวดาใน ทางวิชาความรู้ มีกวางเป็นพาหนะ พระหัตถ์ขวาถือดอกบัว พระหัตถ์ ซ้ายถือพระขรรค์กับมีรัศมีเป็น ปริมณฑลล้อมรอบ” visual connect EXISTING TREE ISOMECTRIC SECTION design elements

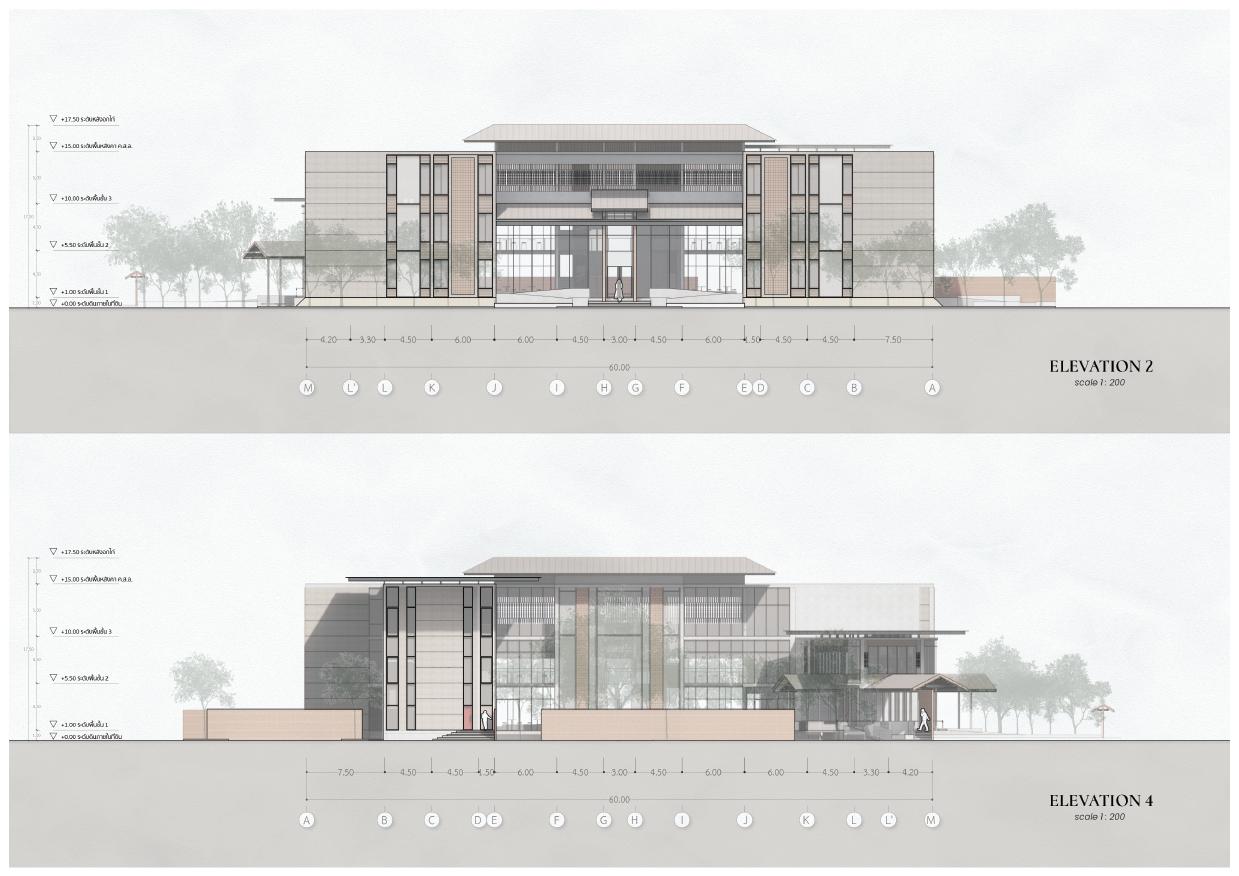

+26.45 Roof Fl. Level +30.45 Highest Level +22.45 5th Fl. Level +18.45 4th Fl. Level +14.45 3rd Fl. Level +10.45 2nd Fl. Level +6.45 1st Fl. Level +1.05 Ground Fl. Level +0.00 +26.45 Roof Fl. Level +30.45 Highest Level +22.45 5th Fl. Level +18.45 4th Fl. Level +14.45 3rd Fl. Level +10.45 2nd Fl. Level +6.45 1st Fl. Level +1.05 Ground Fl. Level +0.00 ELEVATION 2 ELEVATION 1 GRAPHIC SCALE +26.45 Roof Fl. Level +30.45 Highest Level +22.45 5th Fl. Level +18.45 4th Fl. Level +14.45 3rd Fl. Level +10.45 2nd Fl. Level +6.45 1st Fl. Level +1.05 Ground Fl. Level +0.00 +26.45 Roof Fl. Level +30.45 Highest Level +22.45 5th Fl. Level +18.45 4th Fl. Level +14.45 3rd Fl. Level +10.45 2nd Fl. Level +6.45 1st Fl. Level +1.05 Ground Fl. Level +0.00 ELEVATION 4 ELEVATION 3 GRAPHIC SCALE
RC
RC
BEAM 1 2

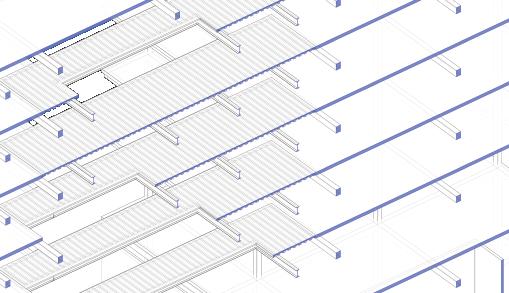

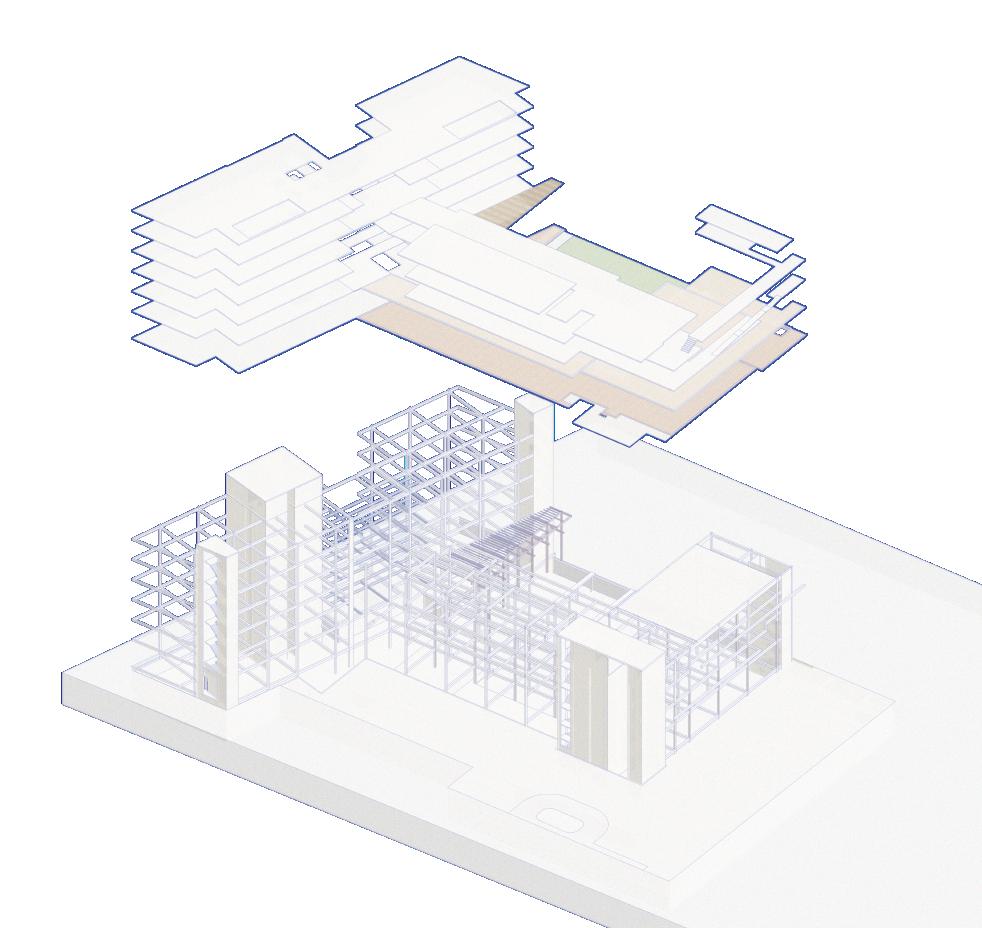

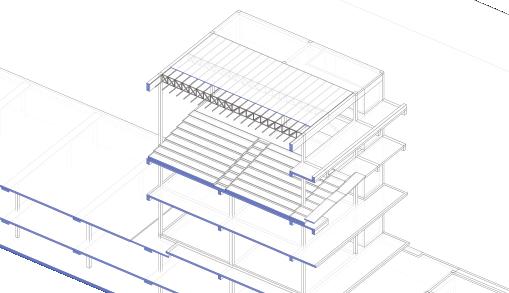

TYPICAL DETAIL BUILDING SYSTEM 1 2 METAL DECK on STEEL I BEAM WIDE SPAN FLAT TRUSS ROOF WATER TANK PUMP PUMP & WATER TANK RMU/GEN/MDB WATER SYSTEM ELECTRICAL SYSTEM SLOW & COLLECT WC / IRRIGATION REUSE WC RAINWATER COLLECT SYSTEM CHILLER COOLING TOWER HVAC SYSTEM CDU CHILLER SYSTEM for TOWER [OFFICE] open weekday VRV/VRF SYSTEM for PUBLIC AREA open weekend
CORE
COLUMN /
STRUCTURE
และสำนักงานคณะกรรมการสงเสริมสวัสดิการและ

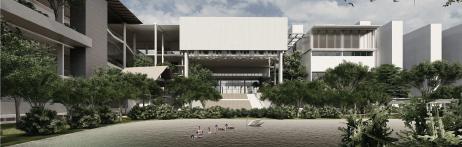

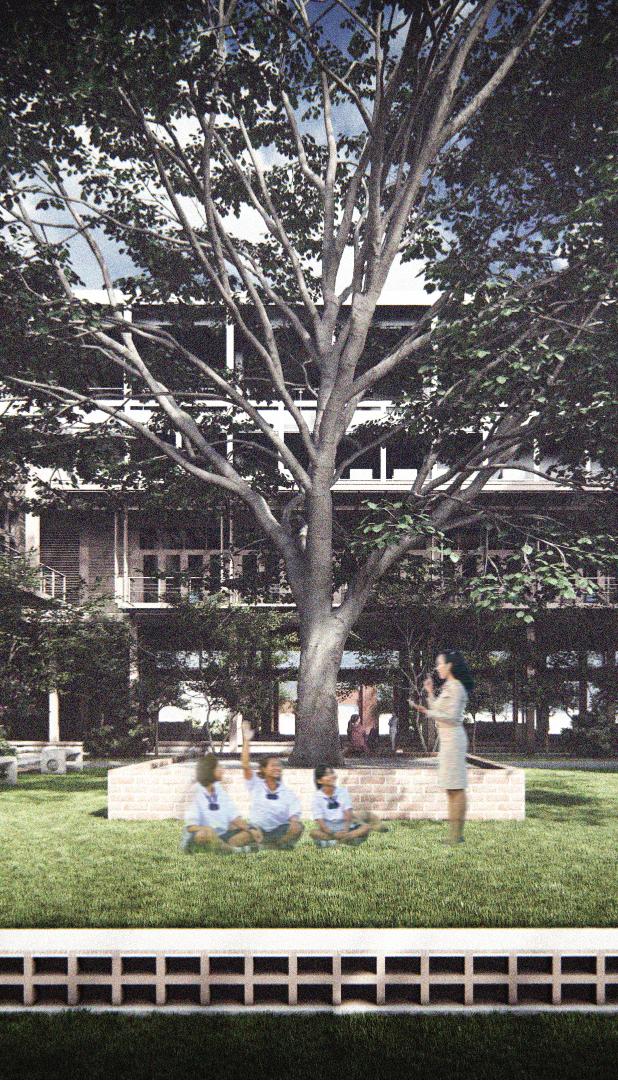

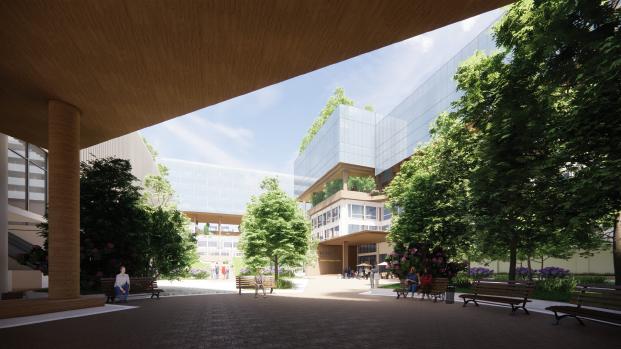

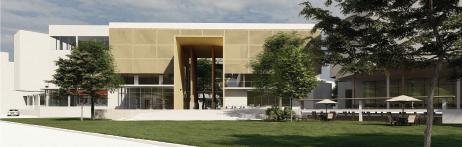

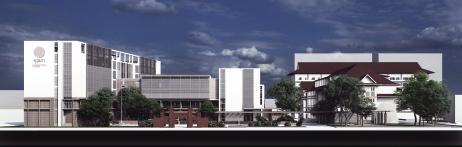

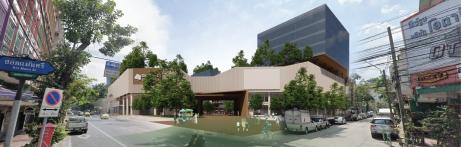

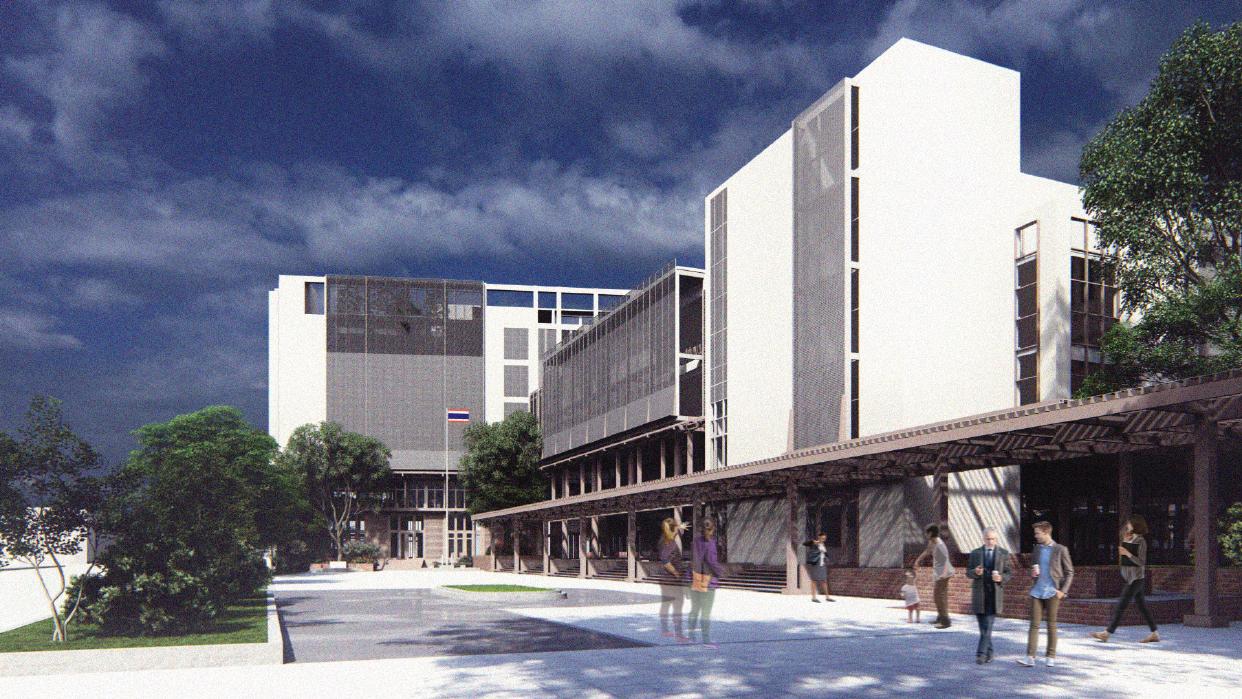

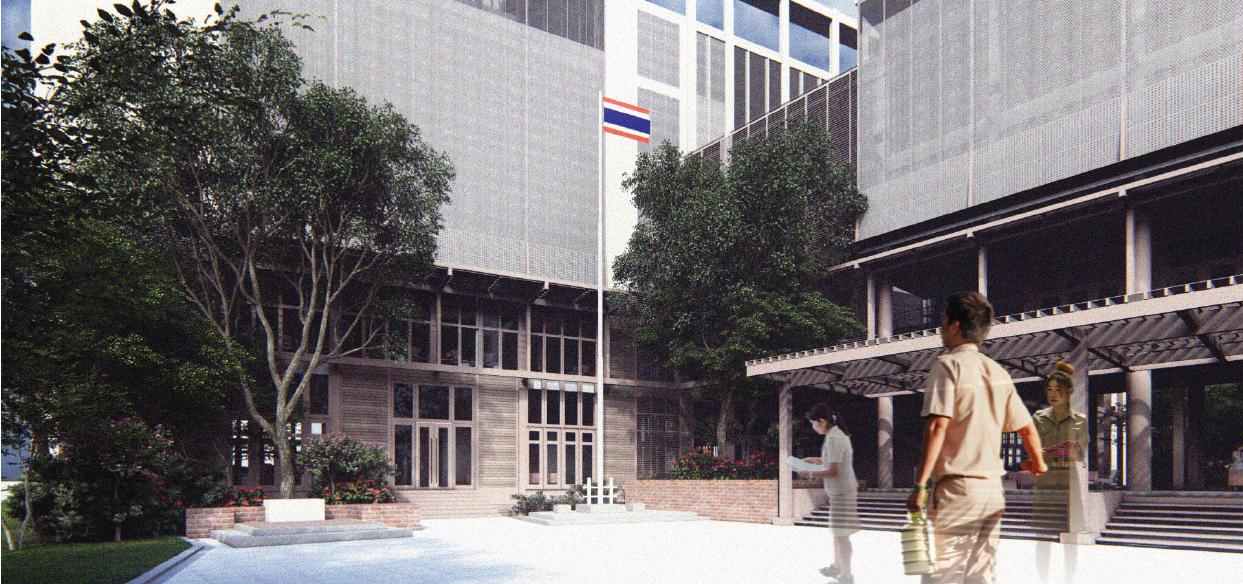

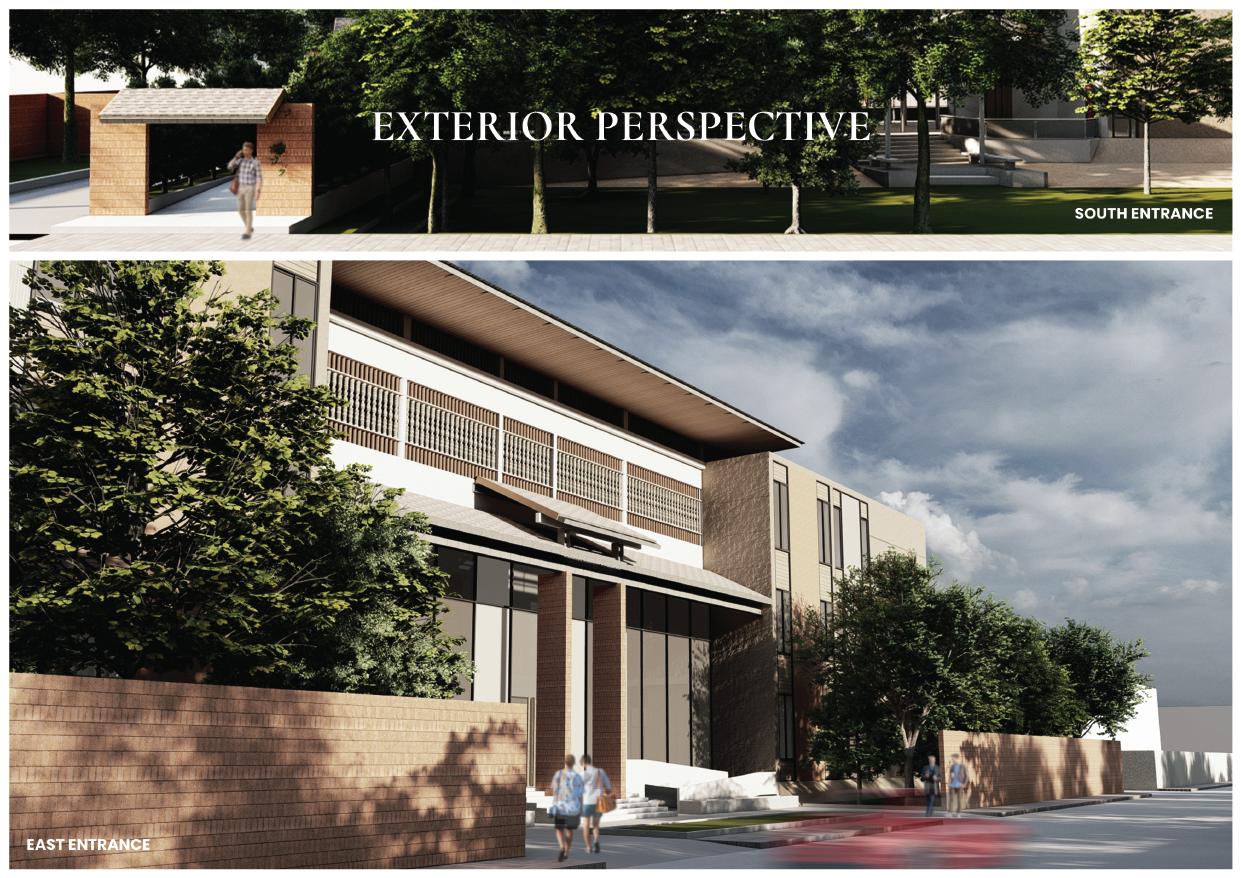

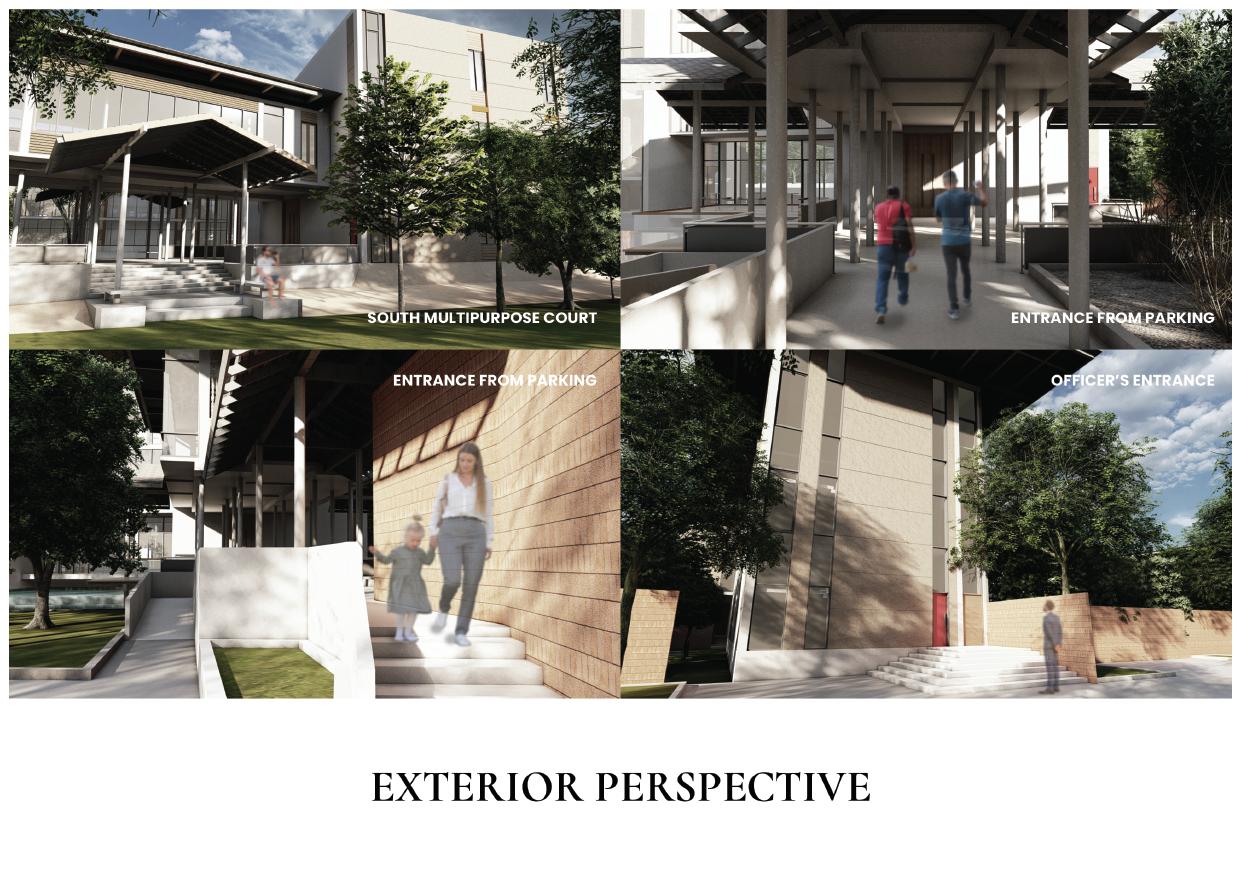

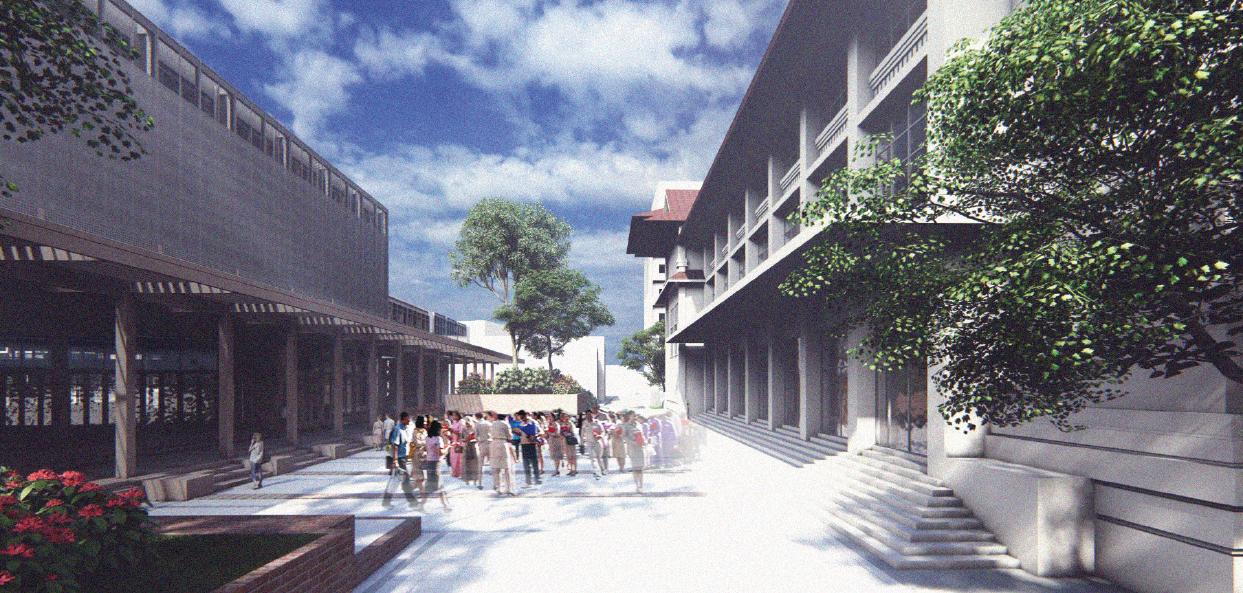

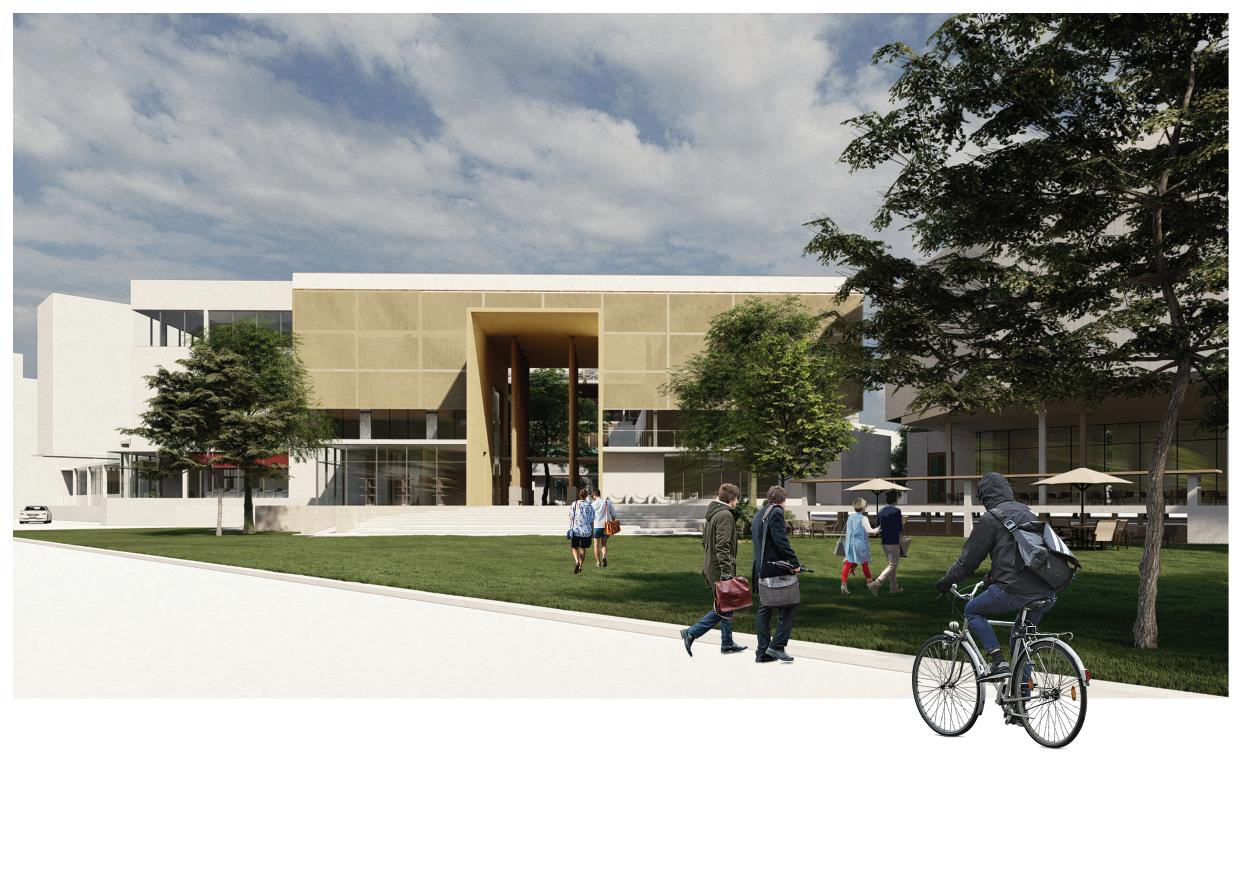

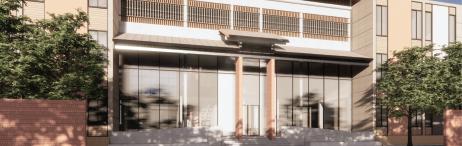

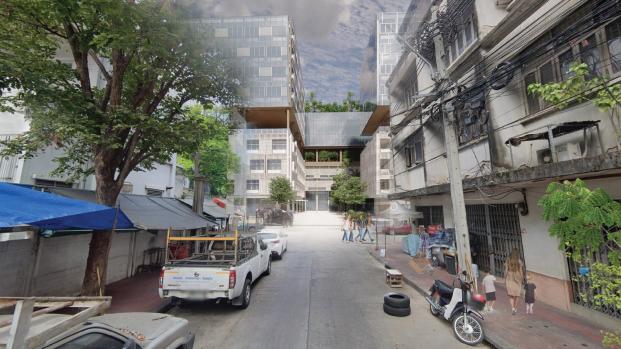

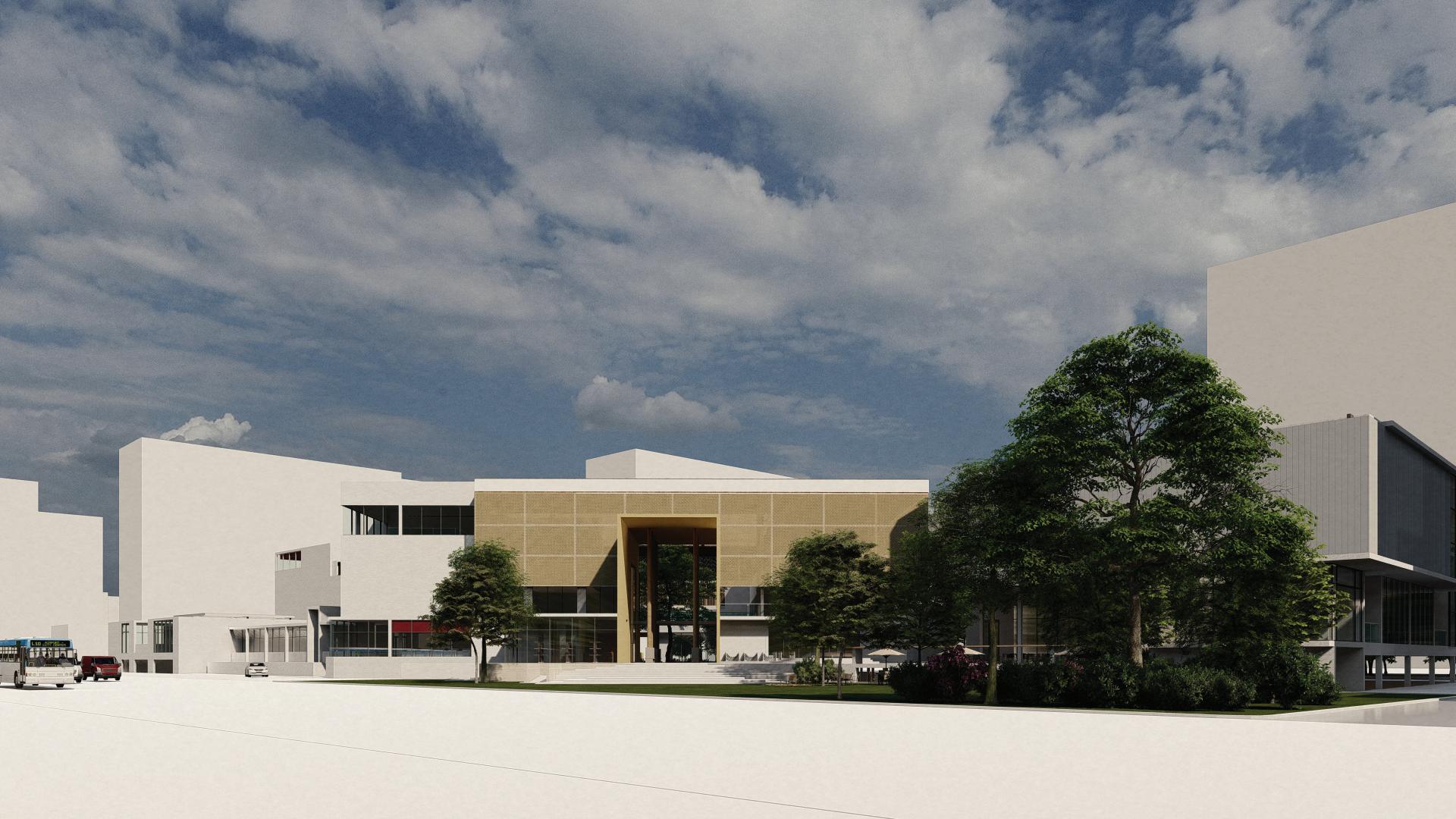

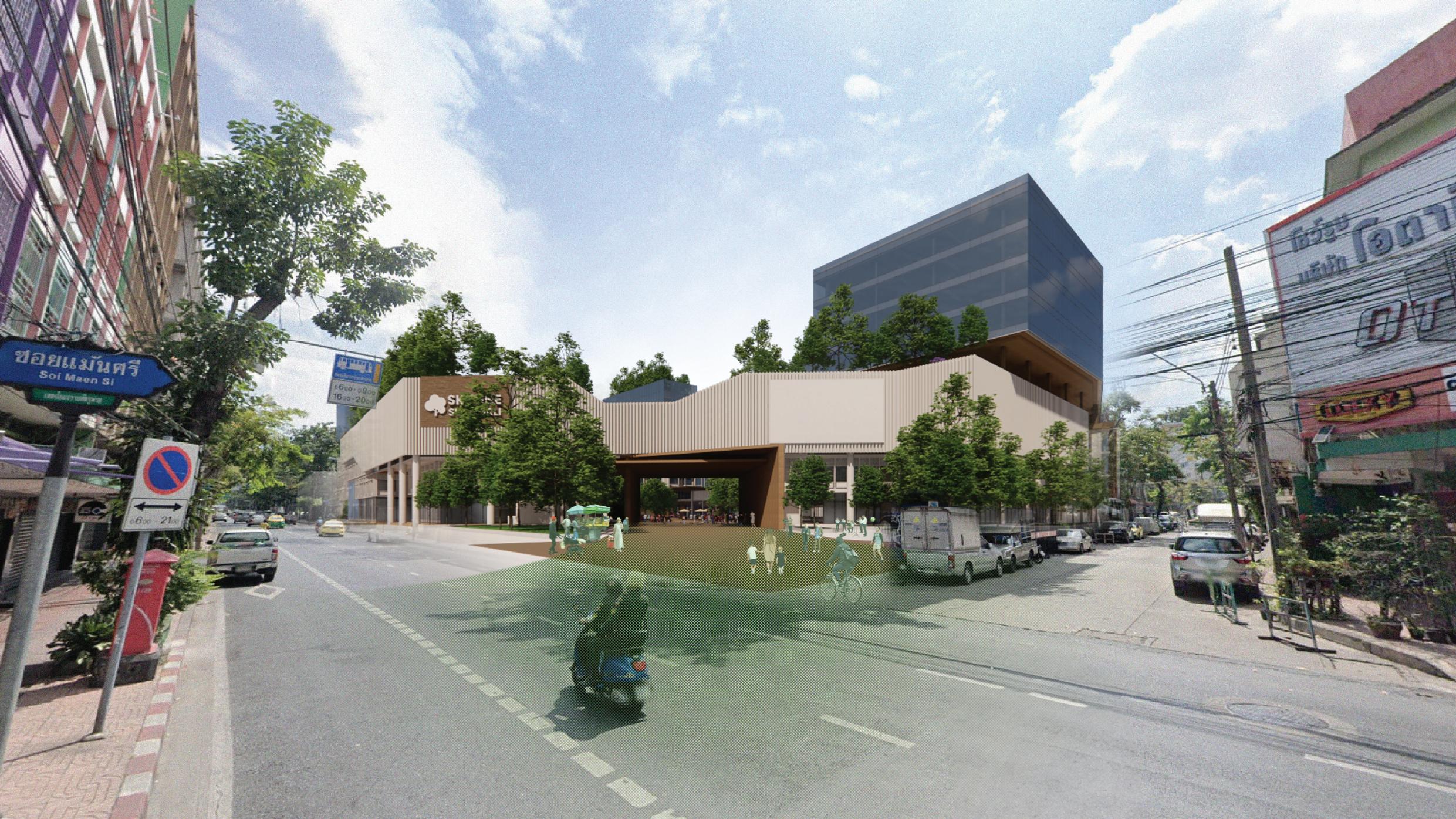

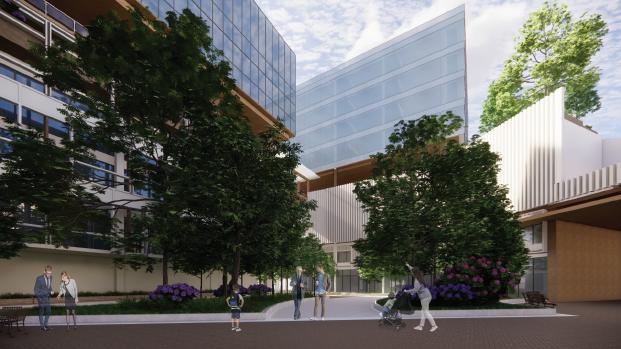

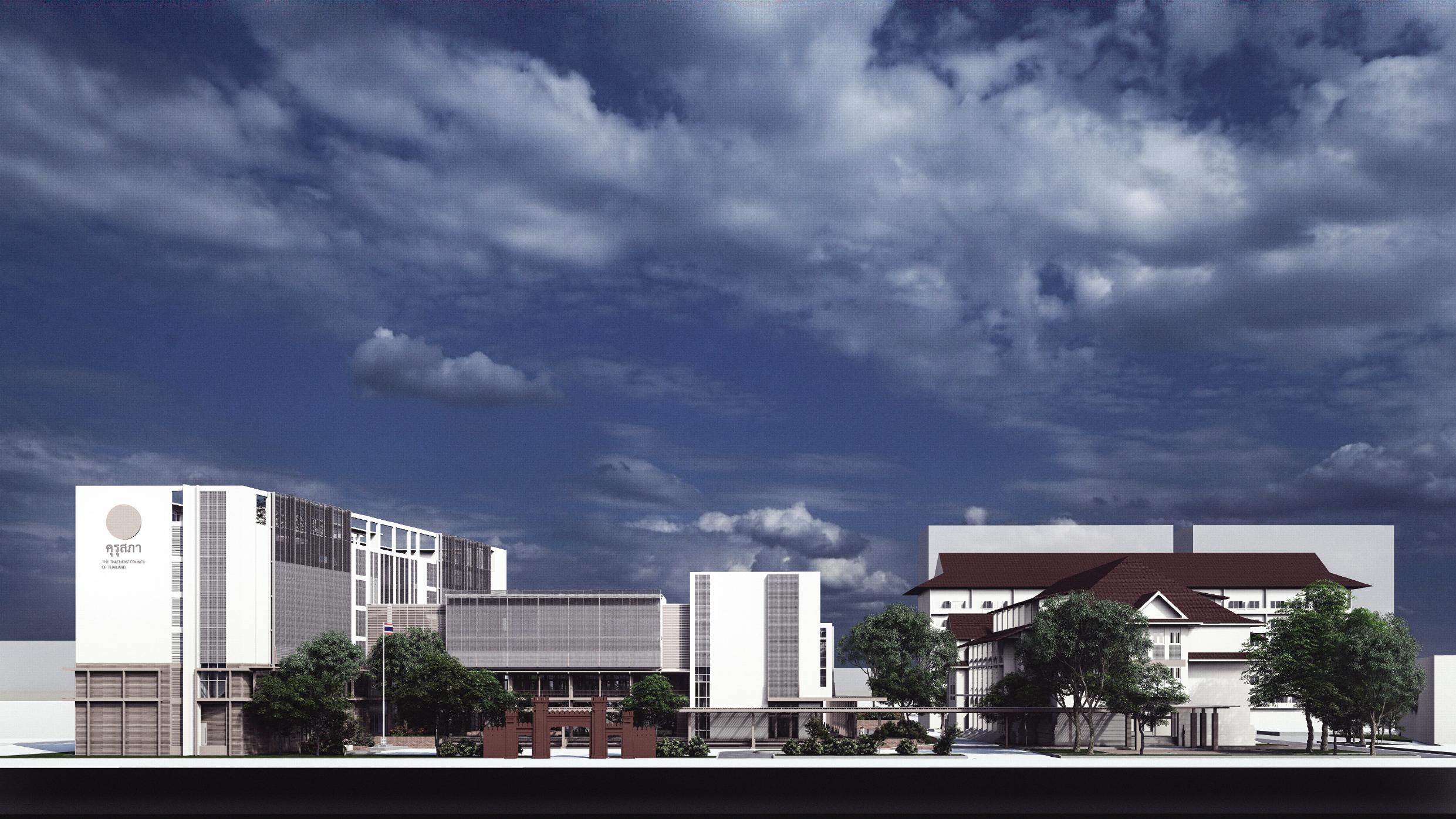

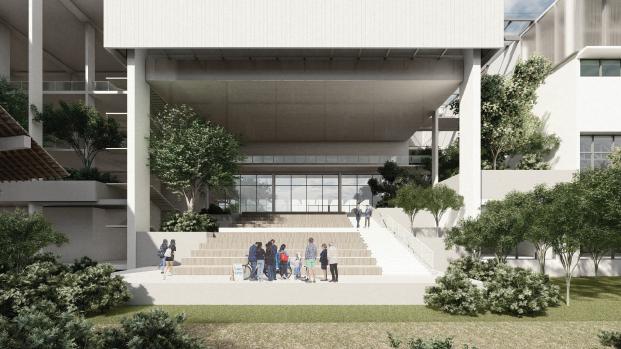

สวัสดิภาพครูและบุคลากรทางการศึกษา (สกสค.) คุรุสภา EXTERIOR PERSPECTIVE
The Teachers’ Council of Thailand and Office of the Welfare Promotion Commission for Teachers and Educational Personnel

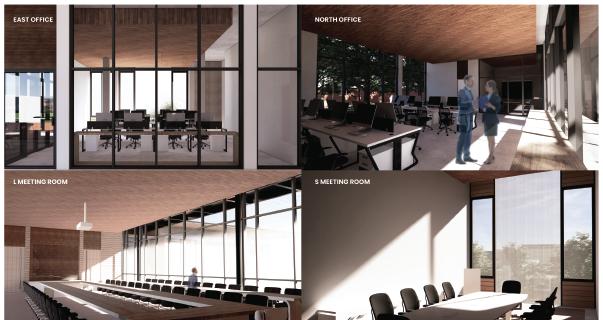

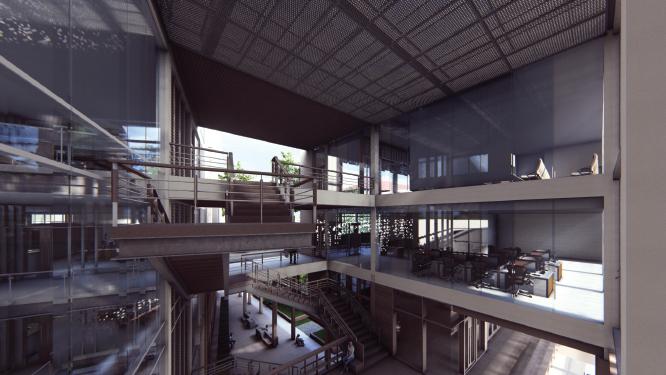

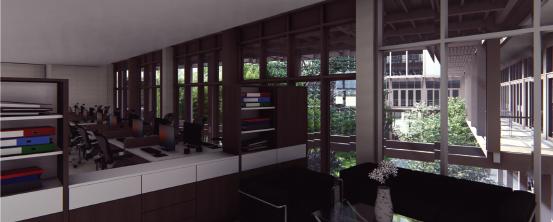

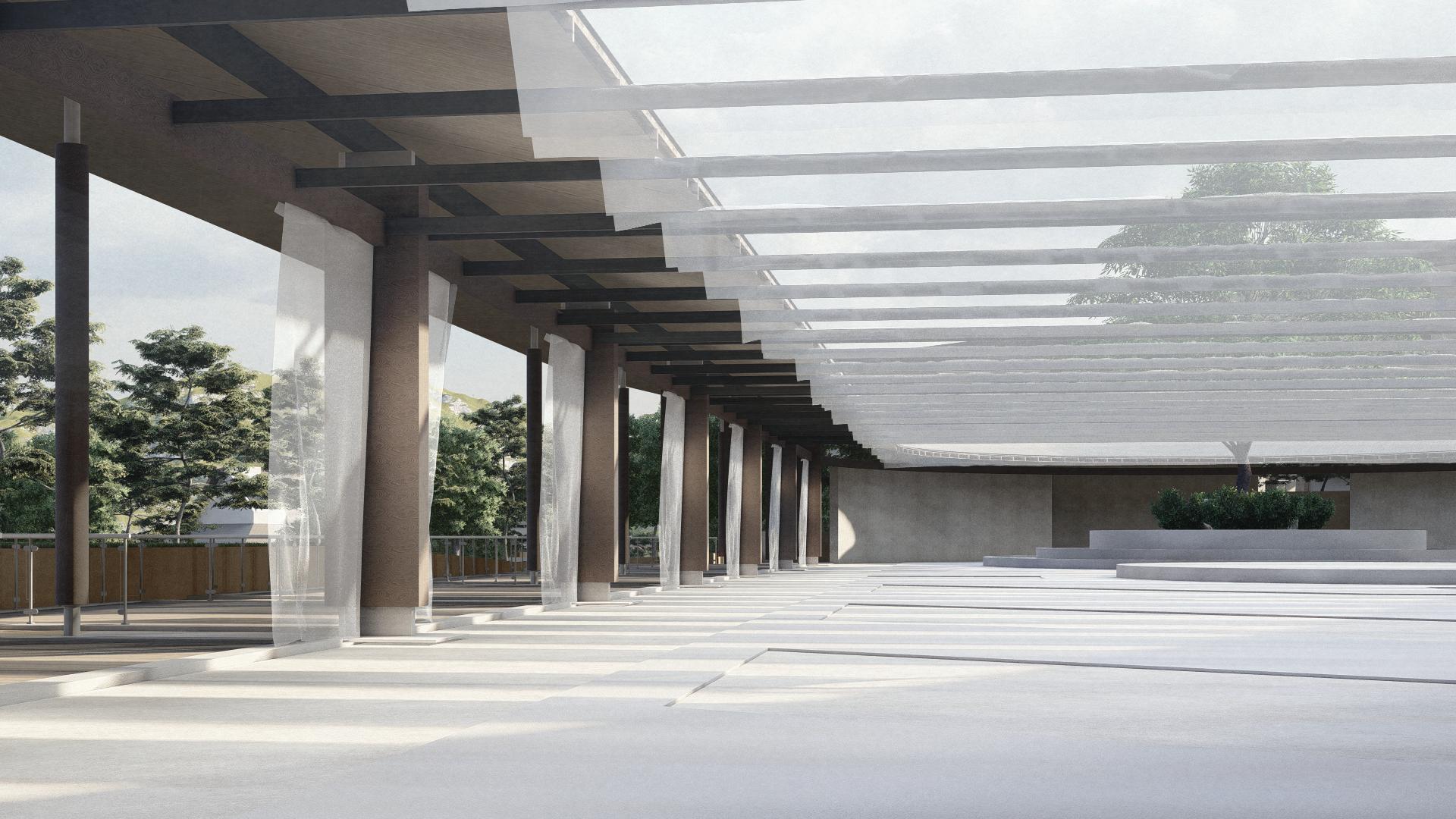

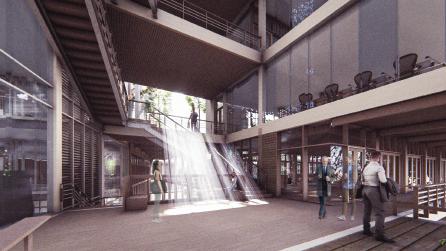

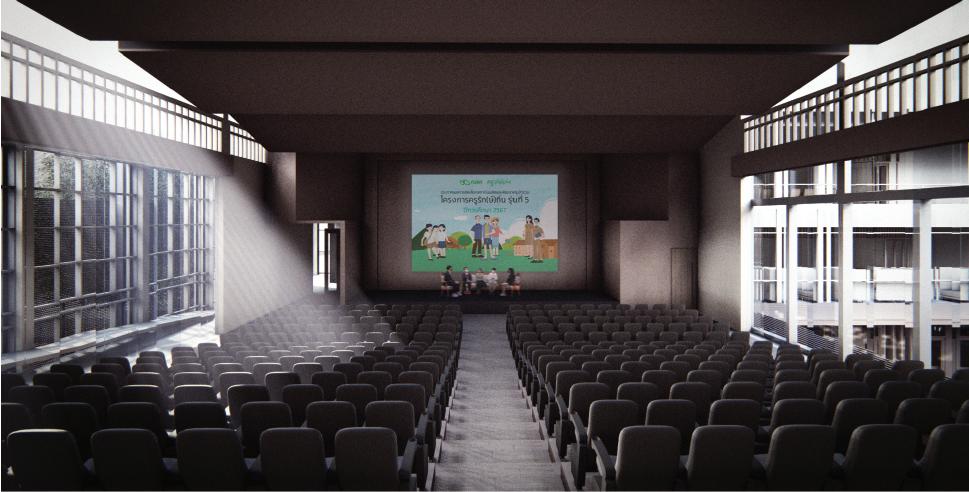

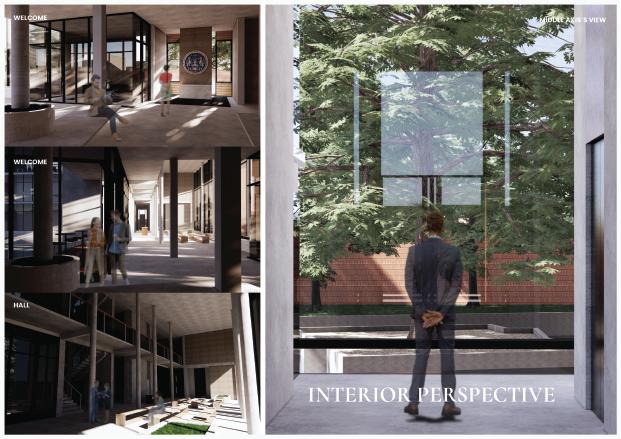

INTERIOR PERSPECTIVE
Bamrung Mueang Rd. , Wat Thepsirin, Pom Prap Sattru Phai district, Bangkok 10100 AREA: 113,602 SQ.M. year 05 group project / Suan-Mali Neighborhood Revitalisation 02 SUANMALI

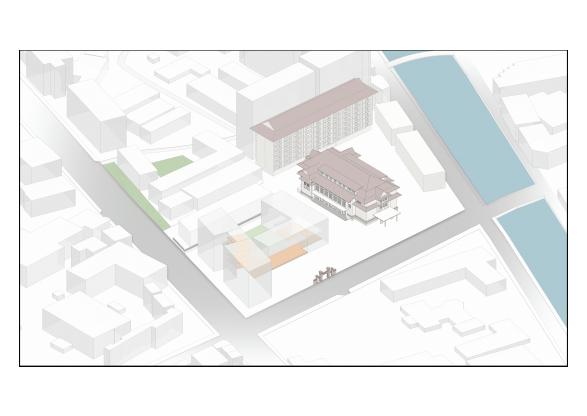

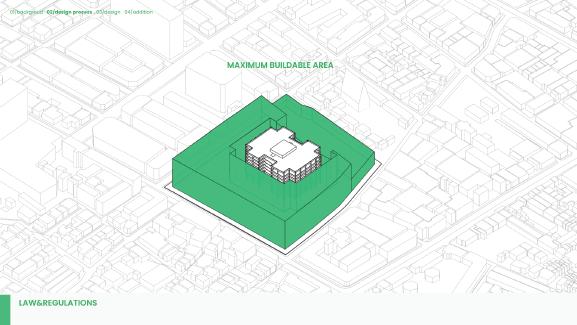

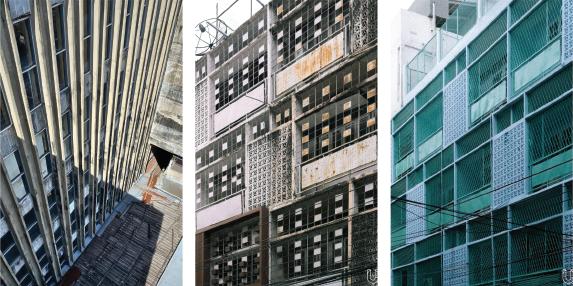

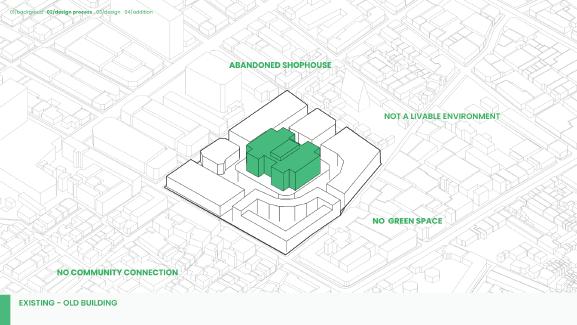

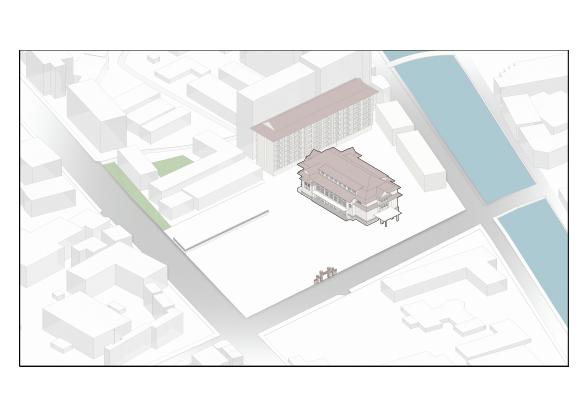

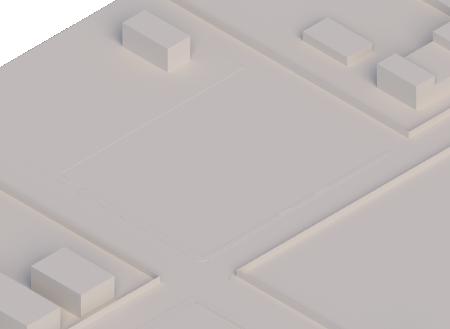

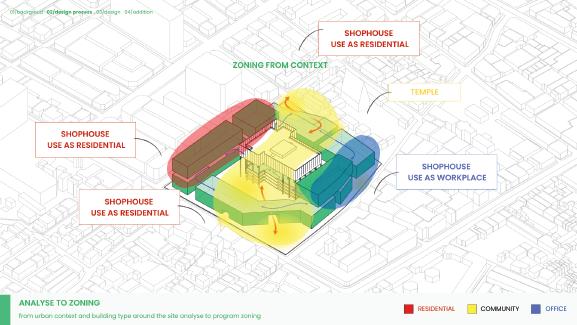

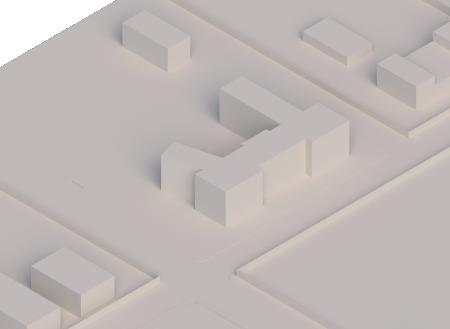

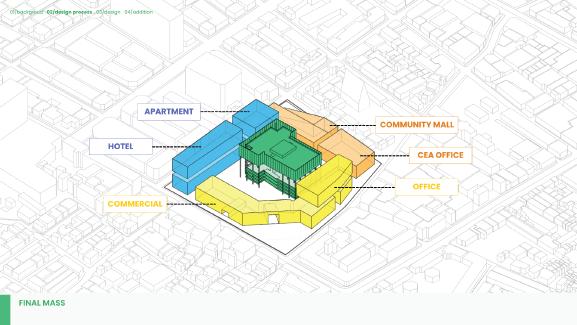

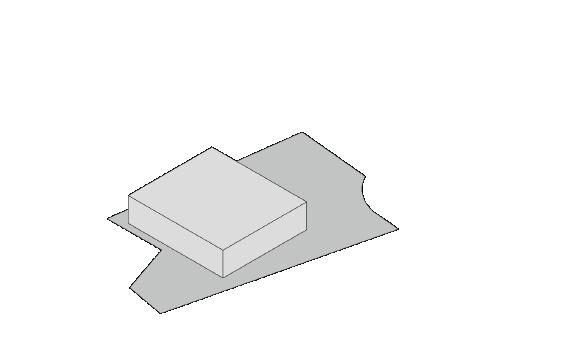

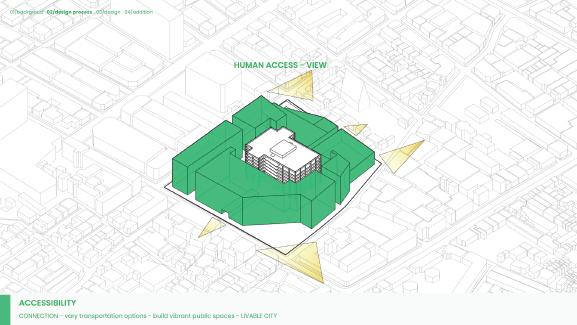

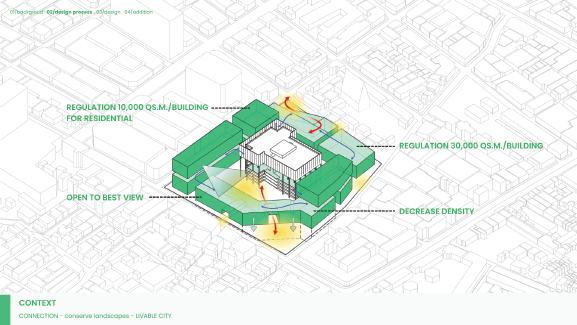

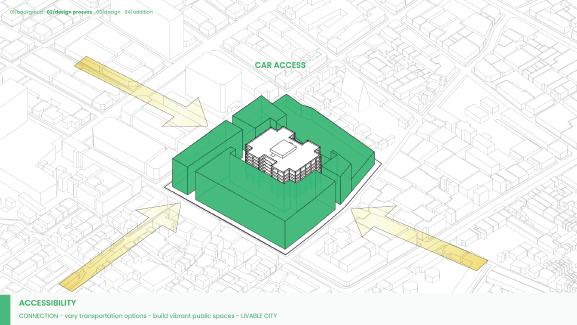

01 EXISTING - OLD BUILDING 02 DEMOLISH ABANDONED SHOPHOUSE 03 MAXIMUM BUILDABLE AREA 04 CAR ACCESS 05 HUMAN ACCESS - APPROACH 06 KEEP SUANMALI’s SKYLINE 07 MASSING 08 ZONING FROM CONTEXT 09 FUNCTION
PROCESS
DESIGN
TOTAL GFA 113,602 sqm HOTEL GFA 20,280 sqm parking lot 312 unit g floor - rental shop 1st-3rd floor - hotel 4th floor - public space 5th-8th floor - hotel basement 1-4 - parking and services 225 key | 35 sq.m./room APARTMENT GFA 9,441 sqm g floor - rental shop 1st-3rd floor - apartment 4th floor - public space 5th-8th floor - apartment 168 key | 32 sq.m./room COMMERCIAL GFA 29,624 sqm parking lot 312 unit / RENTAL OFFICE g-4th floor - sells area basement 1-3 - parking and services 1st-3rd floor - office 4th floor - public space 5th-8th floor - office total parking lot 1,139 unit COMMUNITY MALL GFA 29,832 sqm parking lot 515 unit g-3 floor - tcdc office 4th floor - public space basement 1-3 - parking &CEA OFFICE g-3rd floor - community mall 4th floor - public space basement 1-3 - parking and services TCDC UPCYCLING CENTER GFA 24,425 sqm g floor - entrance/service 1st-3rd floor - exhibition hall 4th floor - public space 5th floor - workspace/store 6th floor - library /co-working space 7th floor - rooftop background
building - building ground level - upper level
local community - city

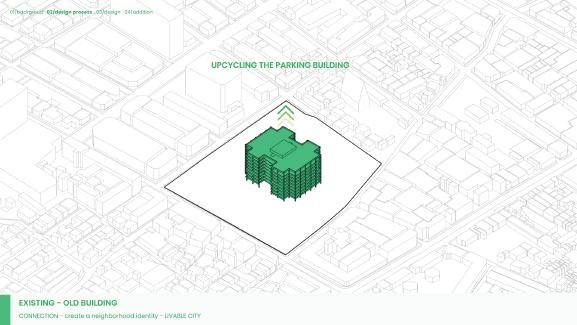

bring material mapping to create UPCYCLING CENTER !
from DEMOLISH to UPCYCLING !
upcycling element / language / material

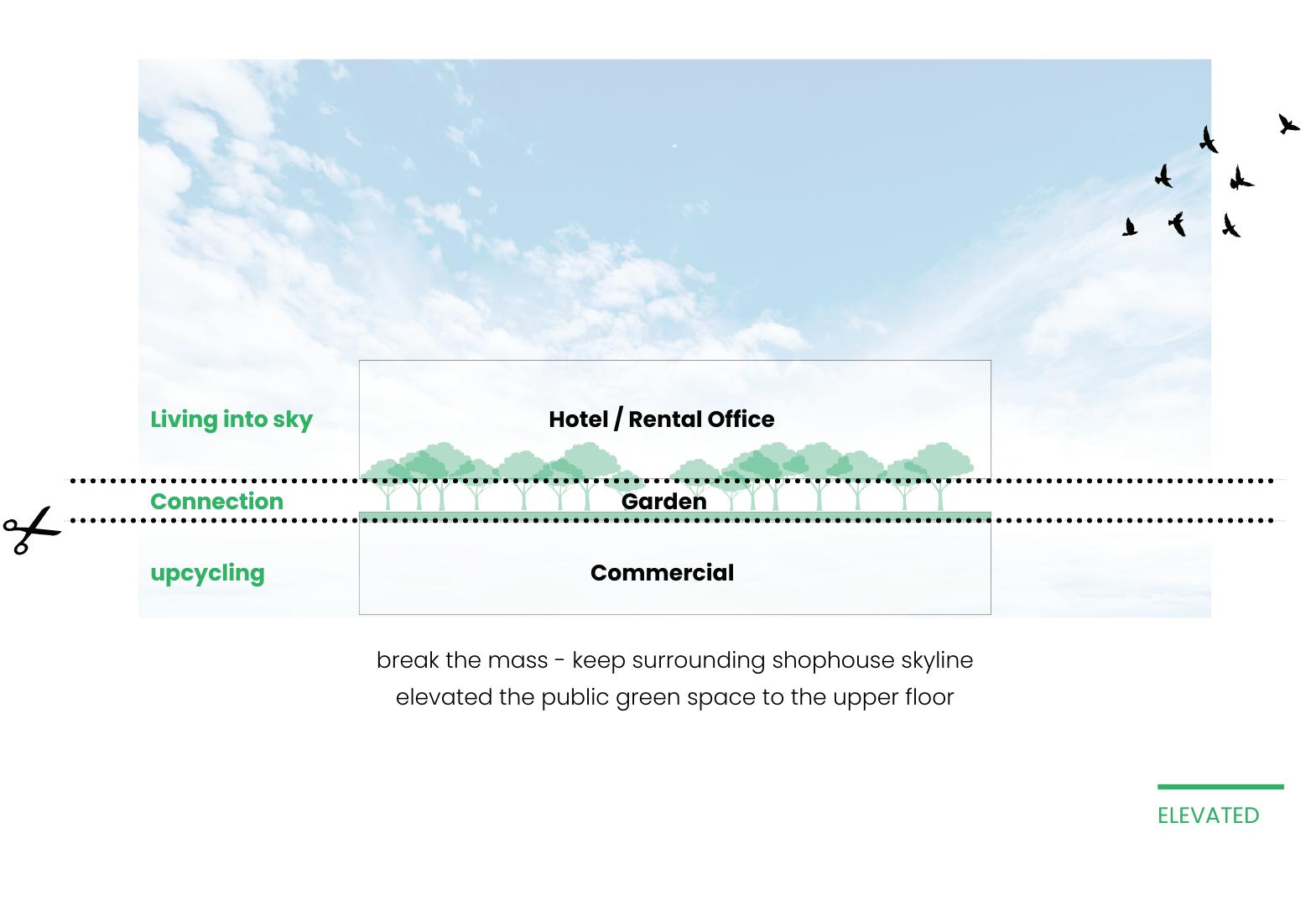

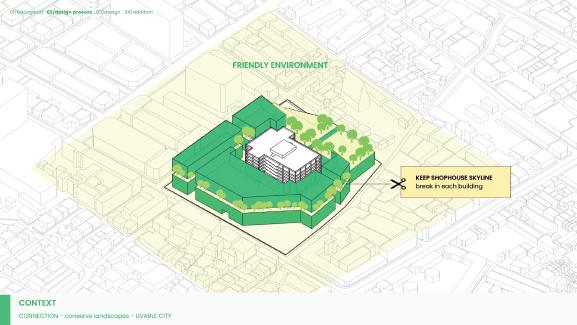

surrounding shophouse’s skyline
Break from Suanmali’s context SKYLINE !

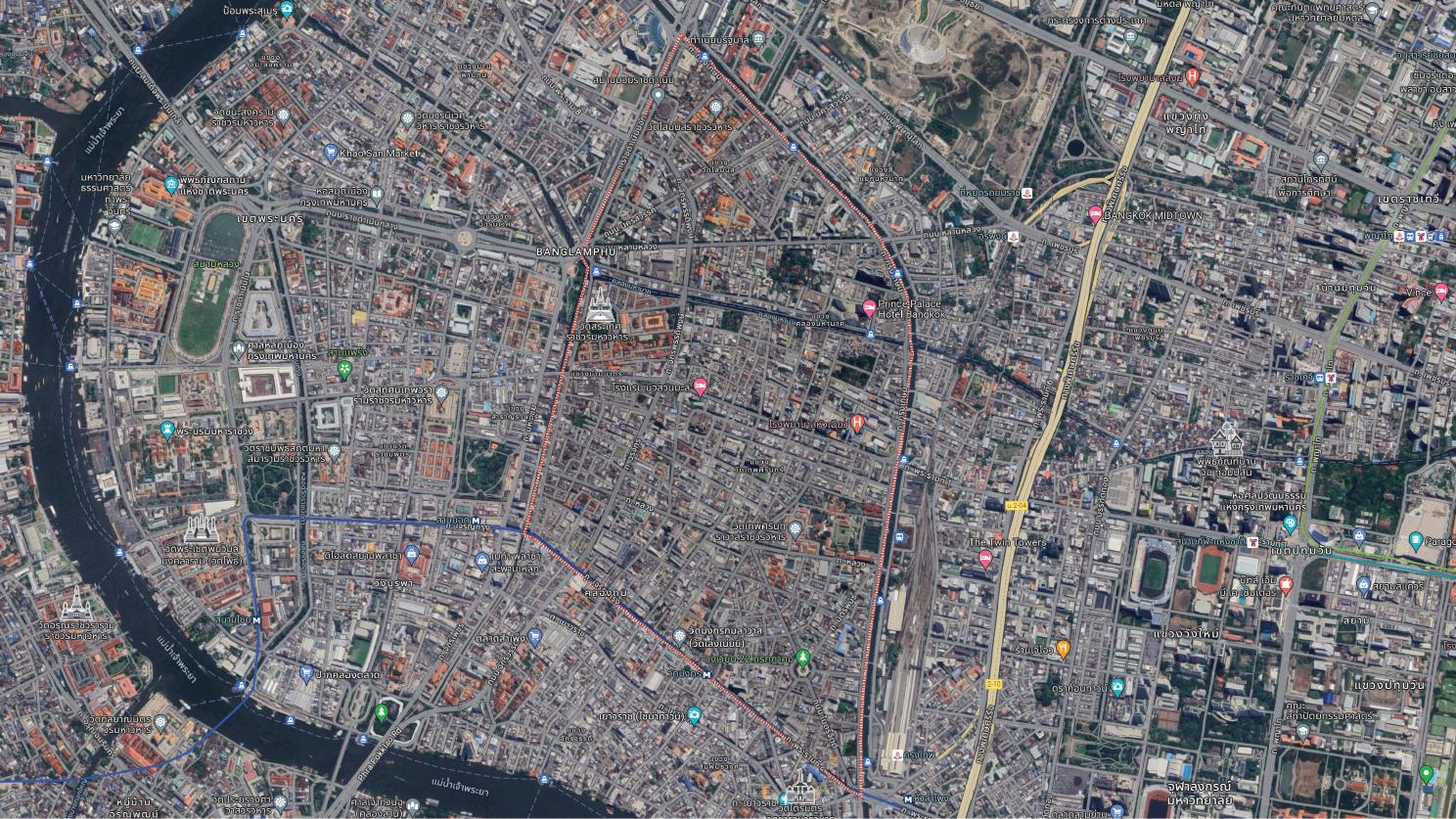

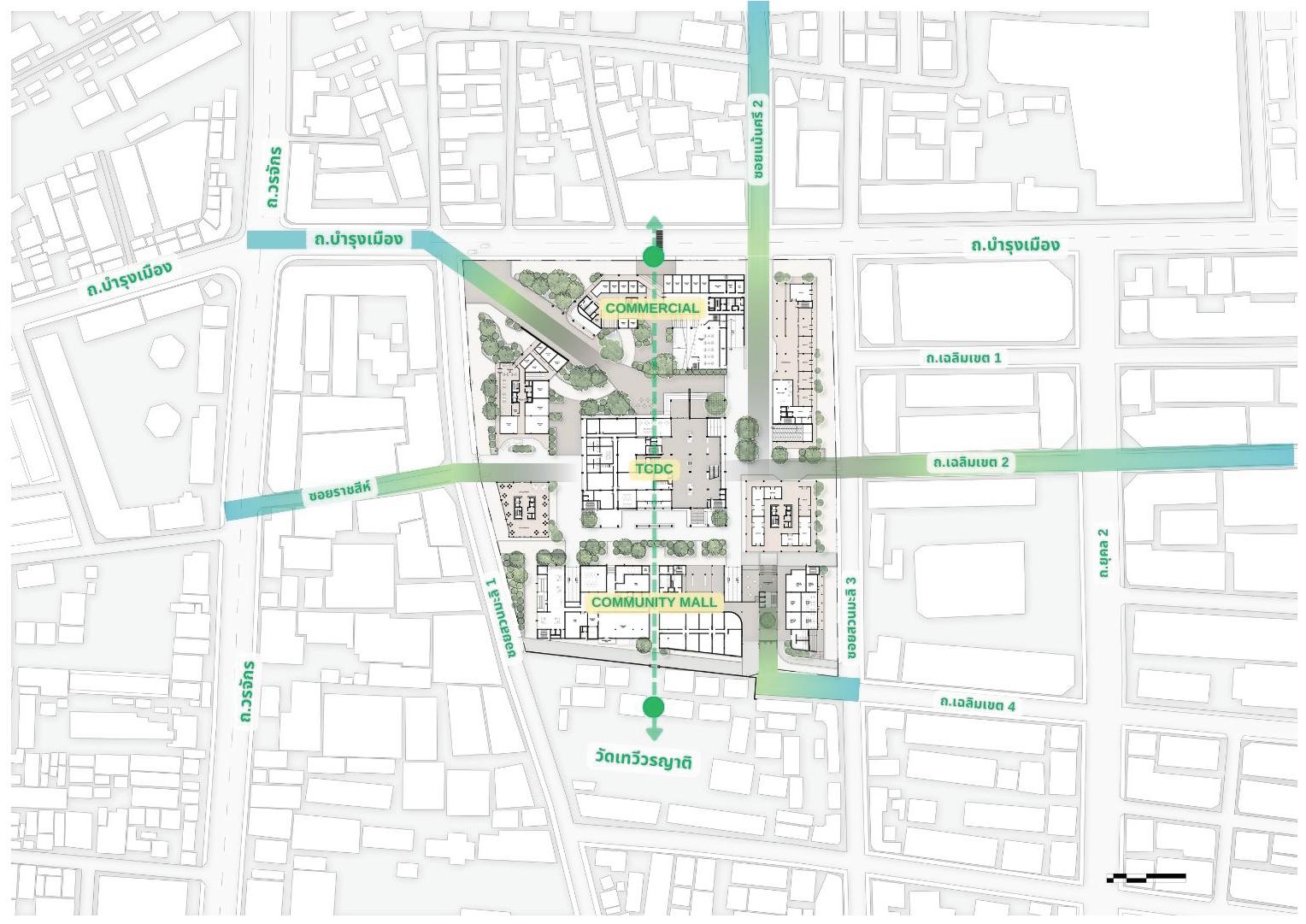

ถ.วรจักร ถ.หลวง ถ.บํารุงเมือง หลานหลวง โบ๊เบ๊ ภูเขาทอง วรจักร สะพานเหล็ก พาหุรัด วัดมังกร วงเวยน
คลองถม
22
อัตลักษณ์ย่านวัสดุ SUAN-MALI
CONCEPT

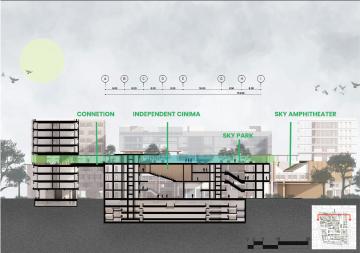

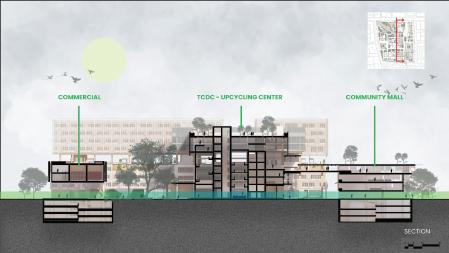

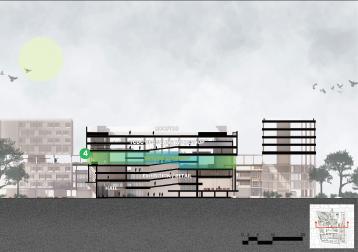

SECTION TANK TANK collect collect collect store slow slow irrigation irrigation irrigation irrigation RAIN COLLECT & IRRIGATION DIAGRAM
graphic scale
ELEVATION DESIGN DIAGRAM

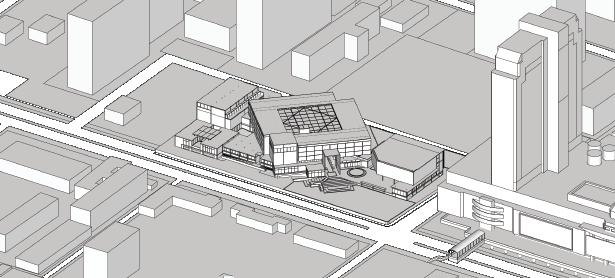

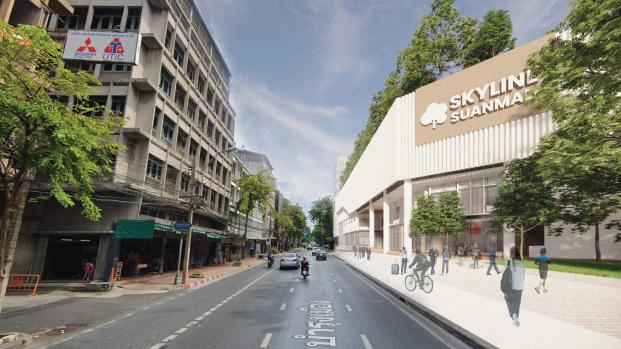

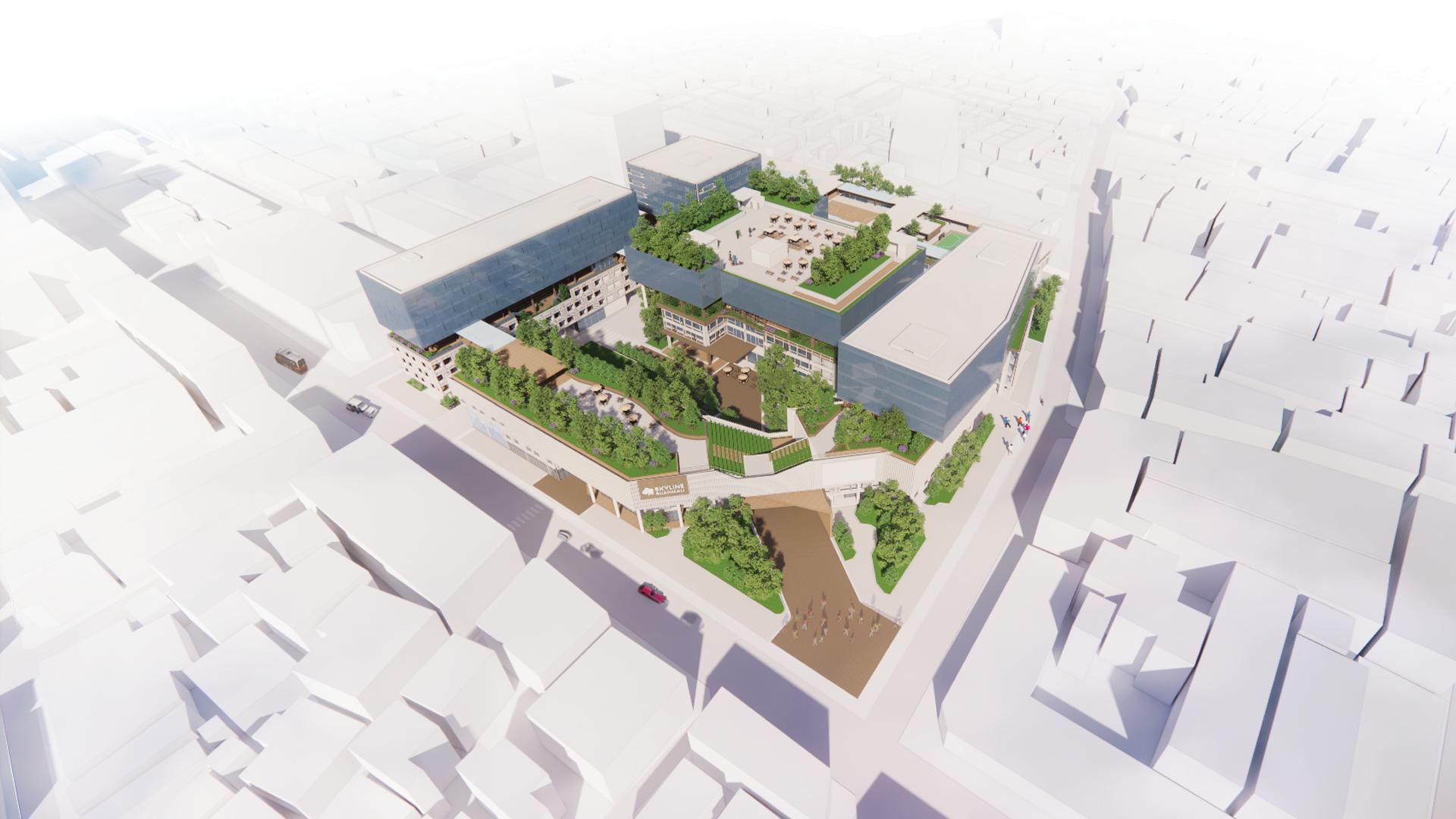

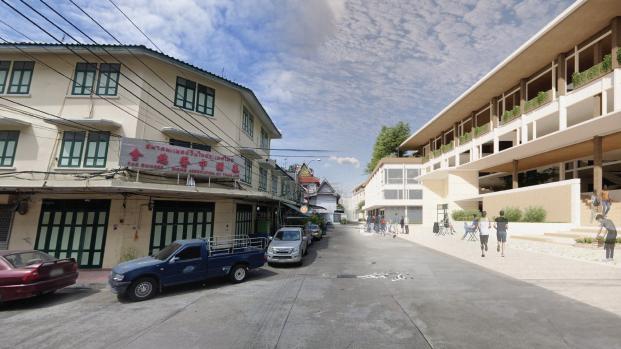

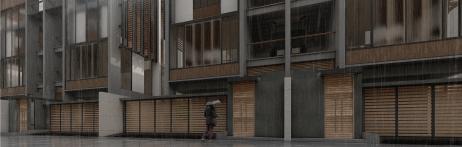

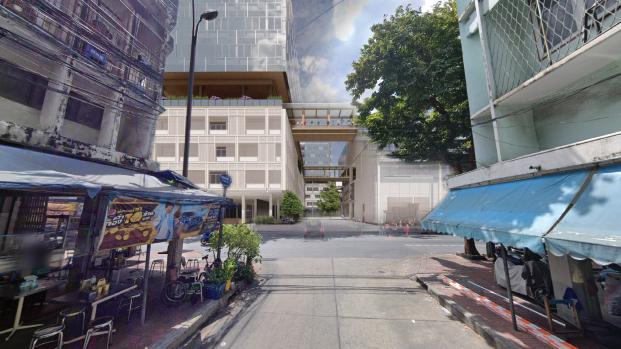

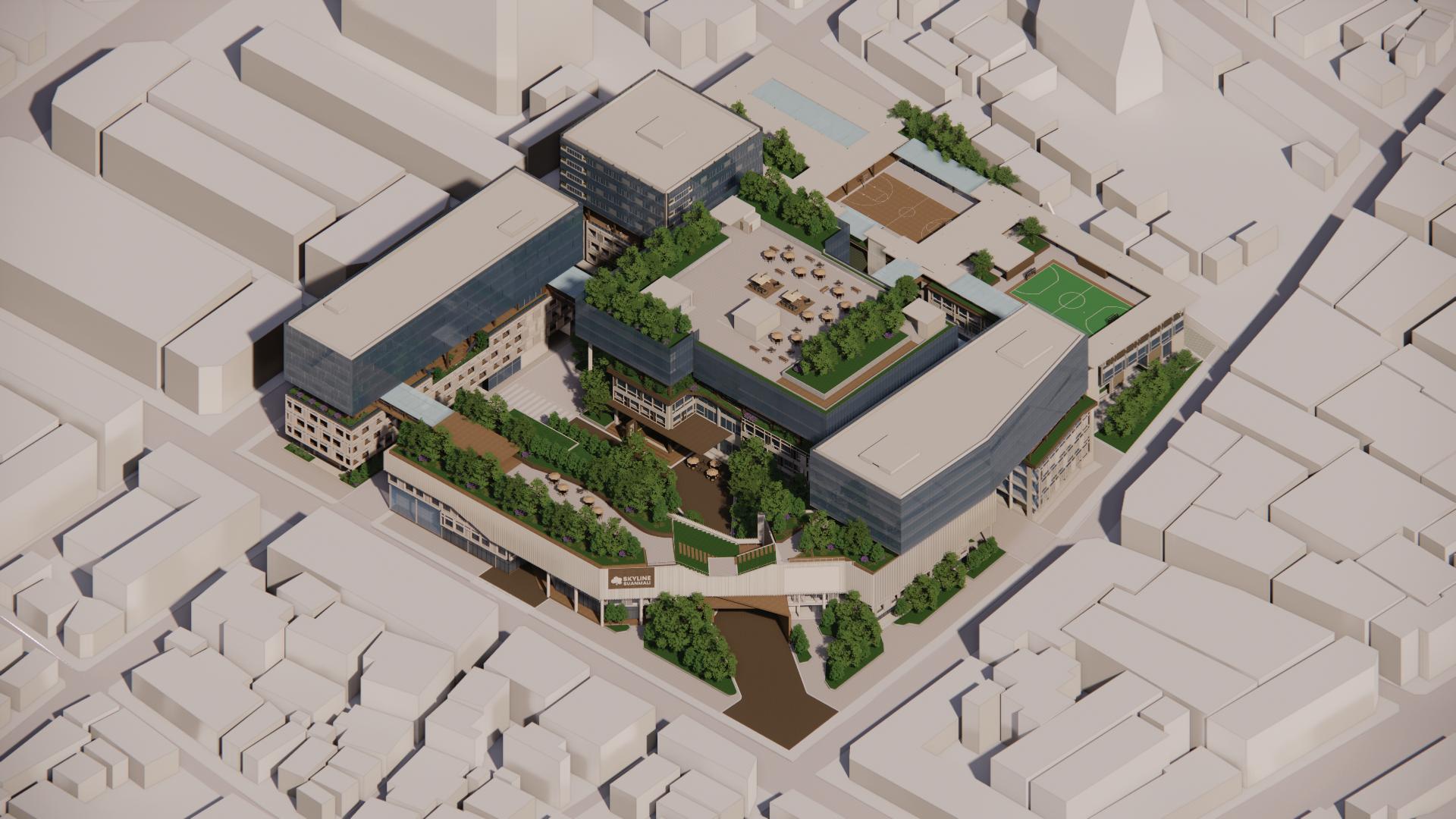

PERSPECTIVE

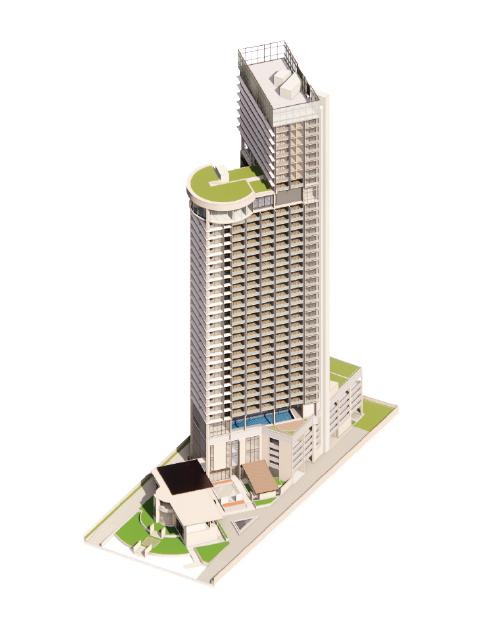

03 THALASSOPHILE jo ien

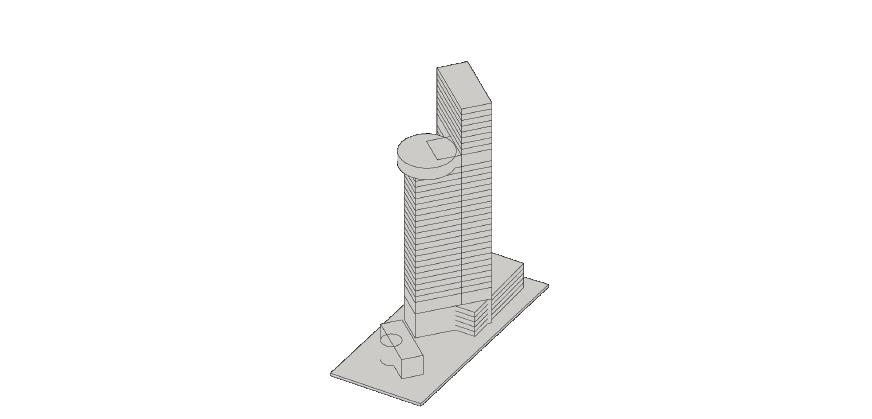

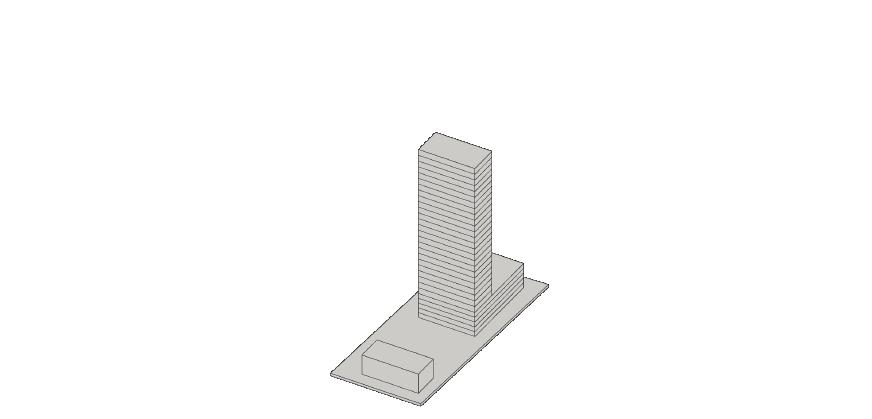

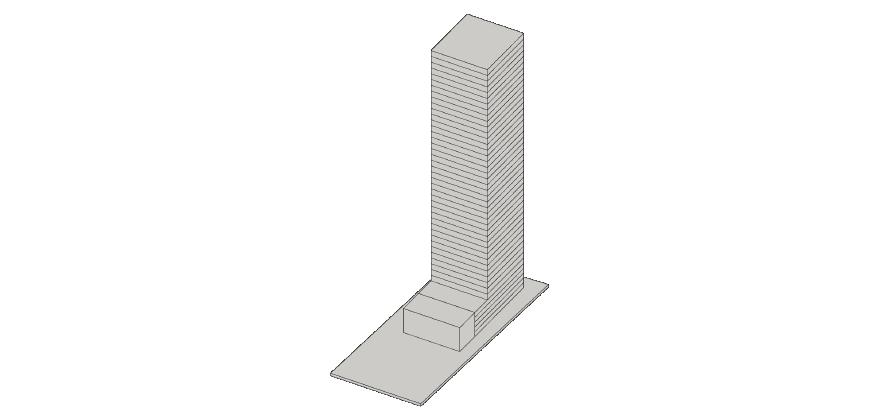

DESIGN PROCESS 1 2 3 4 5 6 7

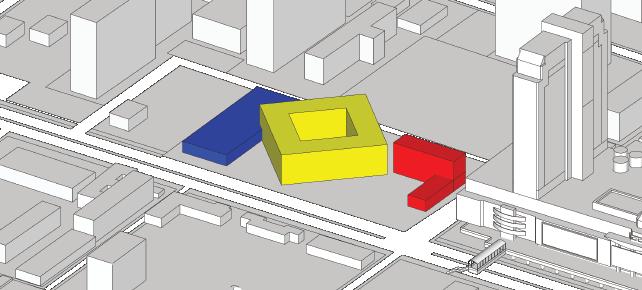

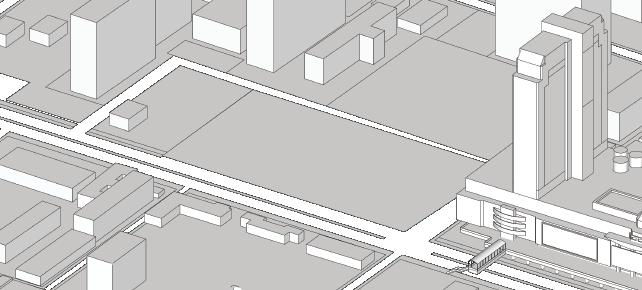

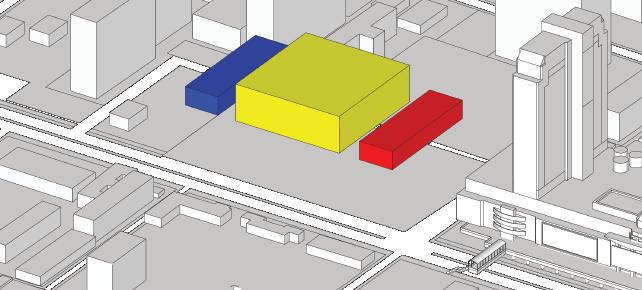

SITE / ORIENTATION SURROUNDING / CONTEXT COMMER -CIAL PODIUM RESIDEN -TIAL PROGRAM ROAD SEA
INCREASE EFFICIENCY DESIGN CONCEPT BREAK MONOTONY sea view sunset view SEA TYPE SUN SET TYPE REFLECT TYPE sketch diagram breathtaking seaview in every unit 39.41 surface 51.22 surface 59.40 surface
thalassophile [noun.] ; someone who loves the sea

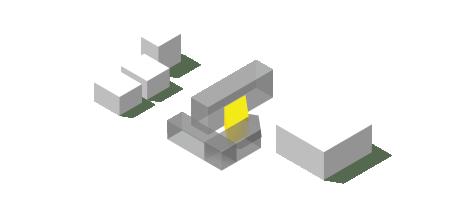

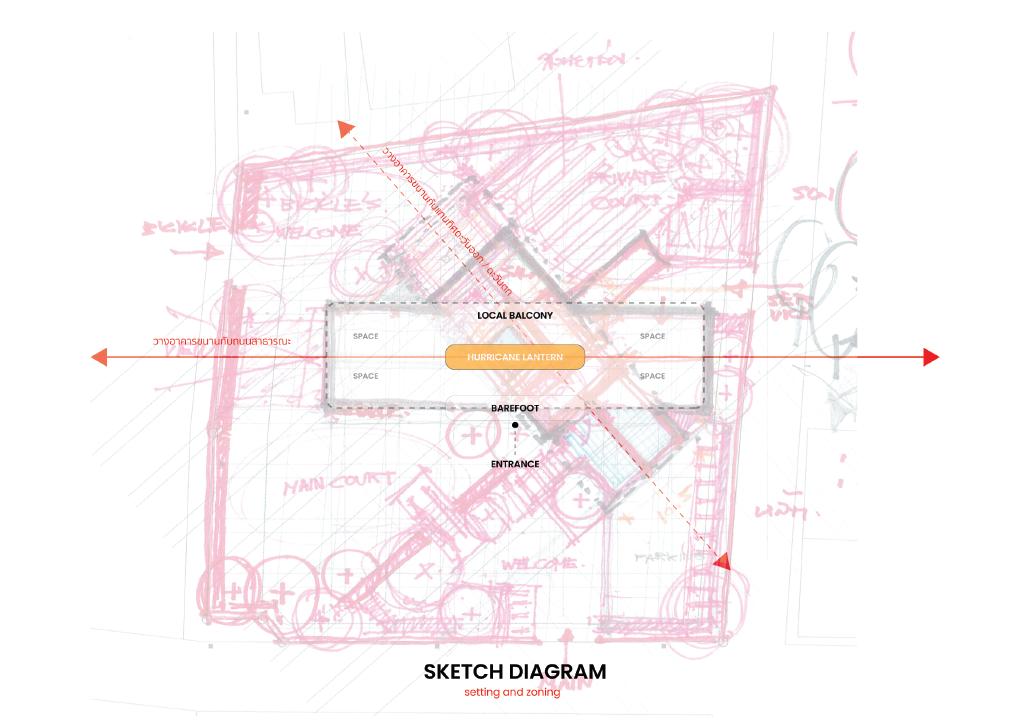

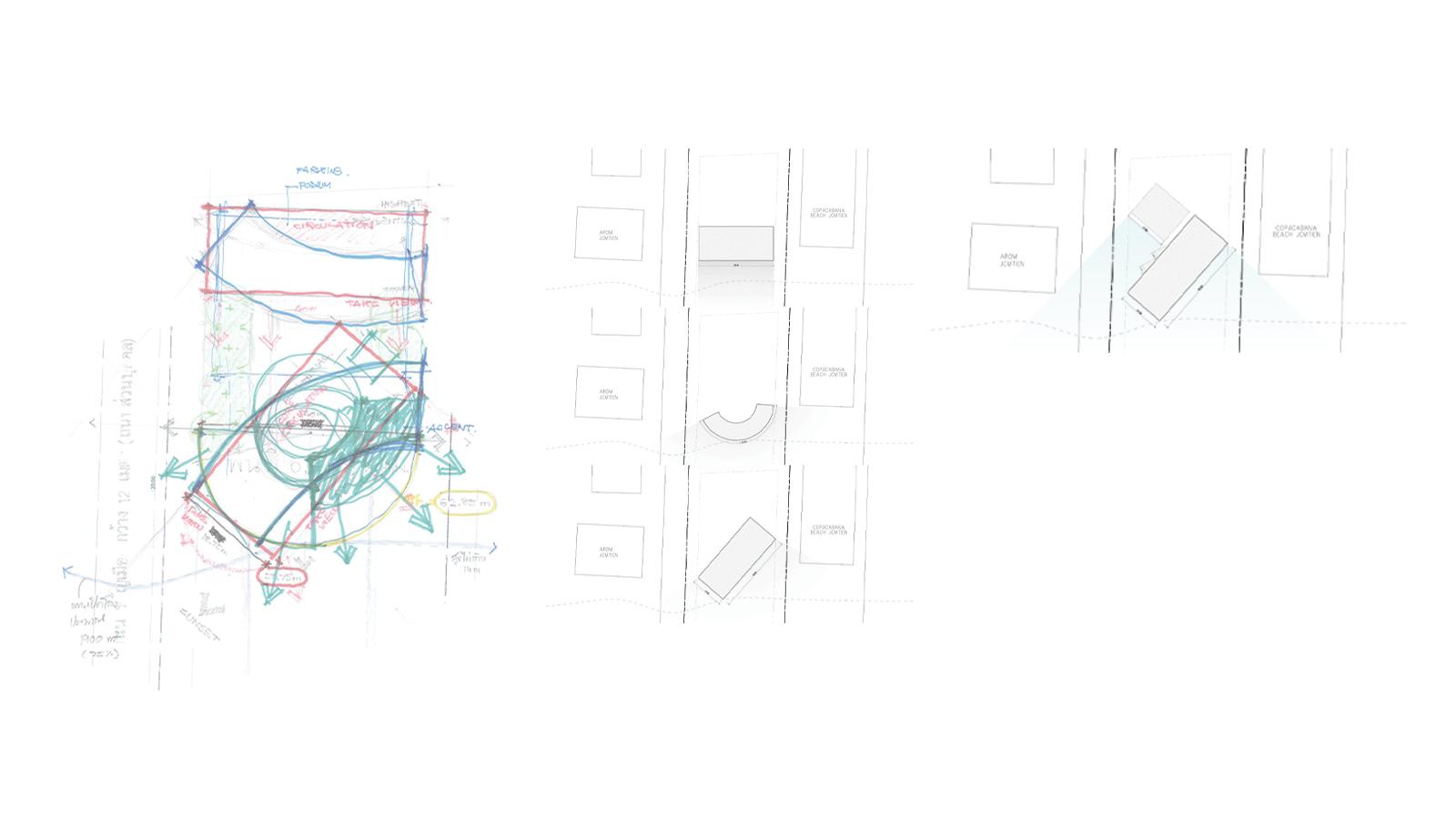

sketch diagram
39.41 m surface area 51.22 m surface area 59.40 m surface area 17.4 42 51.22 39.41 orientation seaview surface ALIGN TO EAST-WEST HALF CIRCLE ALIGN TO SITE 39.41 m area 51.22 m area 59.40 m area 17.4 42 51.22 39.41 17.4 42 17.8 2.9 2.4 surface area 82.5 m overall development orientation seaview surface ALIGN TO EAST-WEST HALF CIRCLE ALIGN TO SITE unit types sea type sunset type reflect type classified by view reflecttype seatype sunset 100% VIEW
AREA SUMMARY
PARKING LOTS 197 LOTS
CONSTRUCTION AREA
SALEABLE AREA
22344.2 sq.m.
GREEN AREA
GRAPHIC SCALE 17.4 42 17.8 2.9 2.4 surface area 82.5 m overall development unit types sea type sunset type reflect type classified by view reflecttype seatype sunset
AREA 6415 sq.m. FAR (1:7) 44905 sq.m. OSR (45%) 2020.73 sq.m.
SITE
PODIUM 10063.3 sq.m. TOWER 32066.2 sq.m. BEACH FRONT 858.5 sq.m. MAXIMUM GFA 44905 sq.m. PROPOSED GFA 42987.7 sq.m.
AREA
sq.m. RESIDENTIAL AREA
sq.m. TOTAL UNIT 329 UNITS TOTAL SALEABLE AREA
COMMERCIAL
1078.3
21265.9
REQUIRED PROVIDED OVERALL (>35sq.m.) 1645 1925.15 -ON GROUND(>50%) 822.5 883.65 -ON BUILDING 1041.5 EFFICIENCY 51.9% PROGRAM
graphic

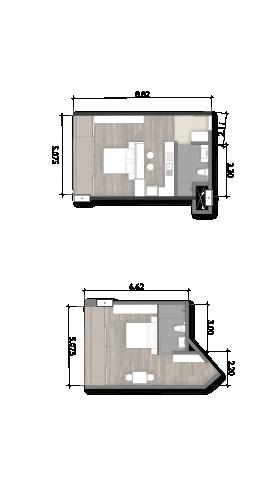

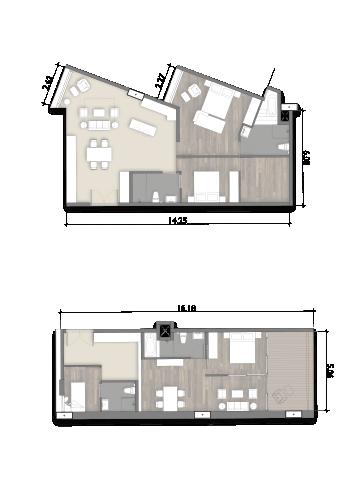

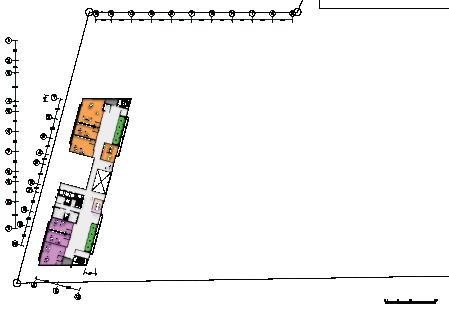

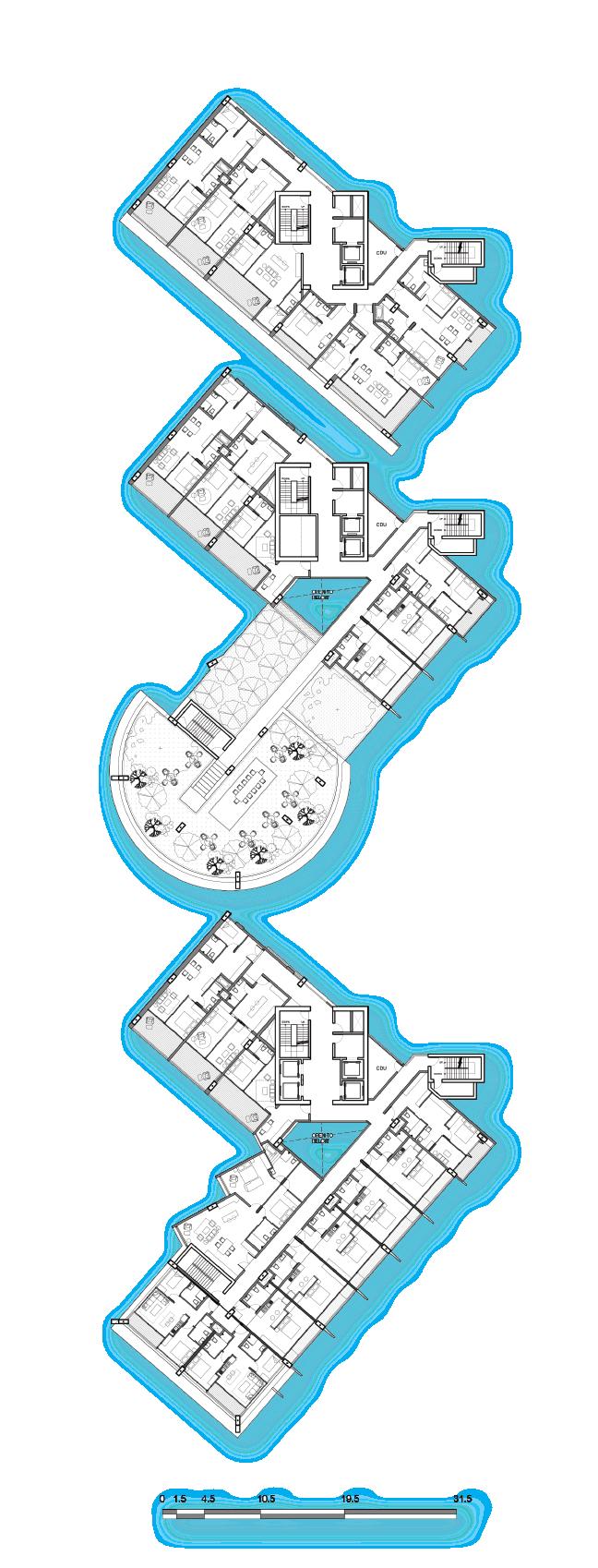

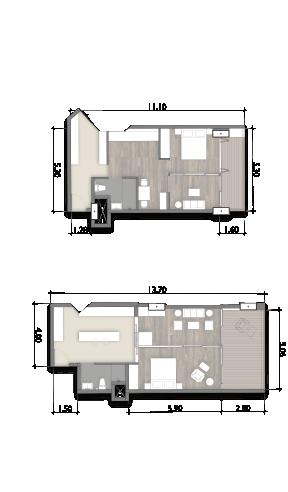

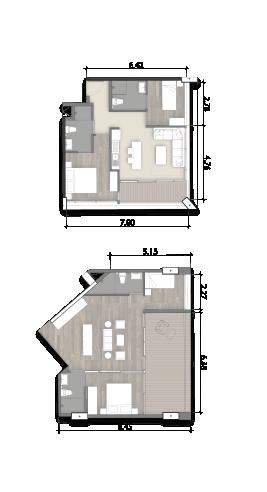

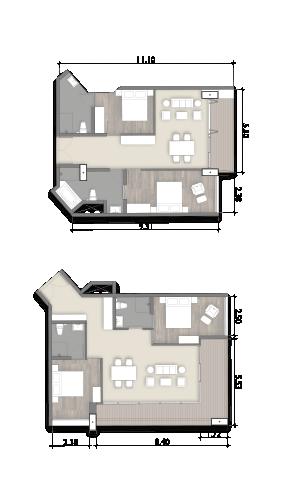

TYPICAL FLOOR PLAN TYPE D4 88.3 sq.m. TYPE D3 88.2 sq.m. TYPE A1 47.6 sq.m. TYPE A2 39.4 sq.m. TYPE B2 71 sq.m. TYPE B1 60 sq.m. TYPE B3 62 sq.m. TYPE C2 74.8 sq.m. TYPE C1 65 sq.m. TYPE D2 79.7 sq.m. TYPE D1 111.6 sq.m. UNIT TYPES A B
D C
scale
B

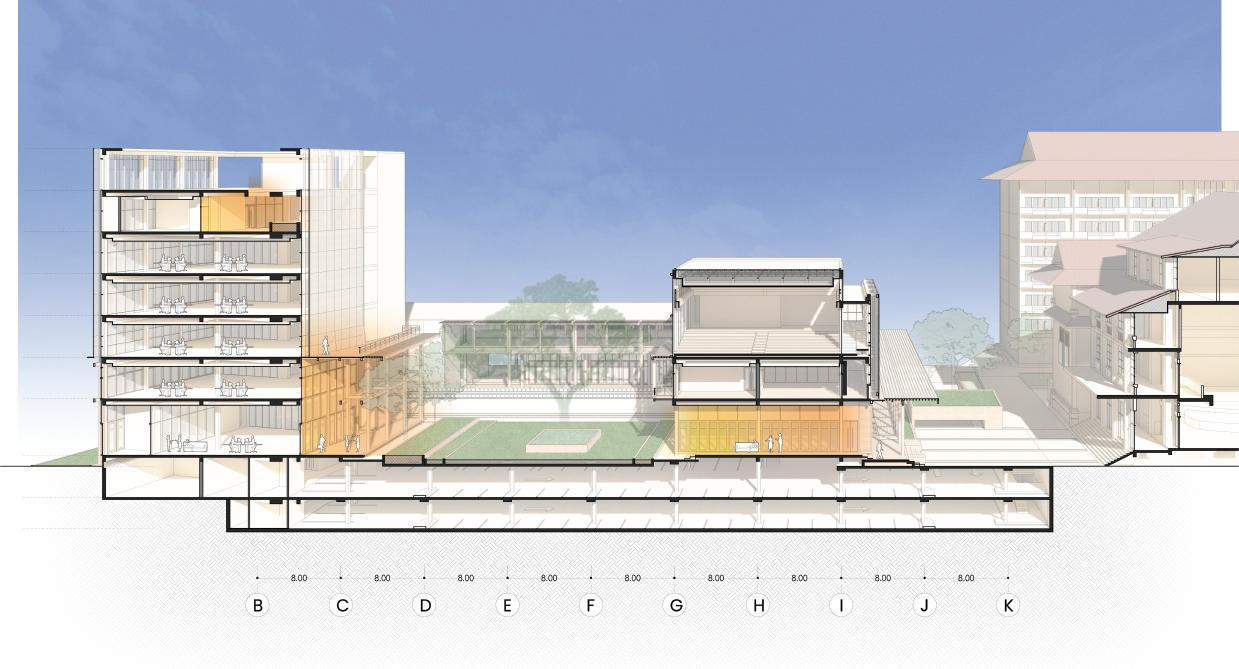

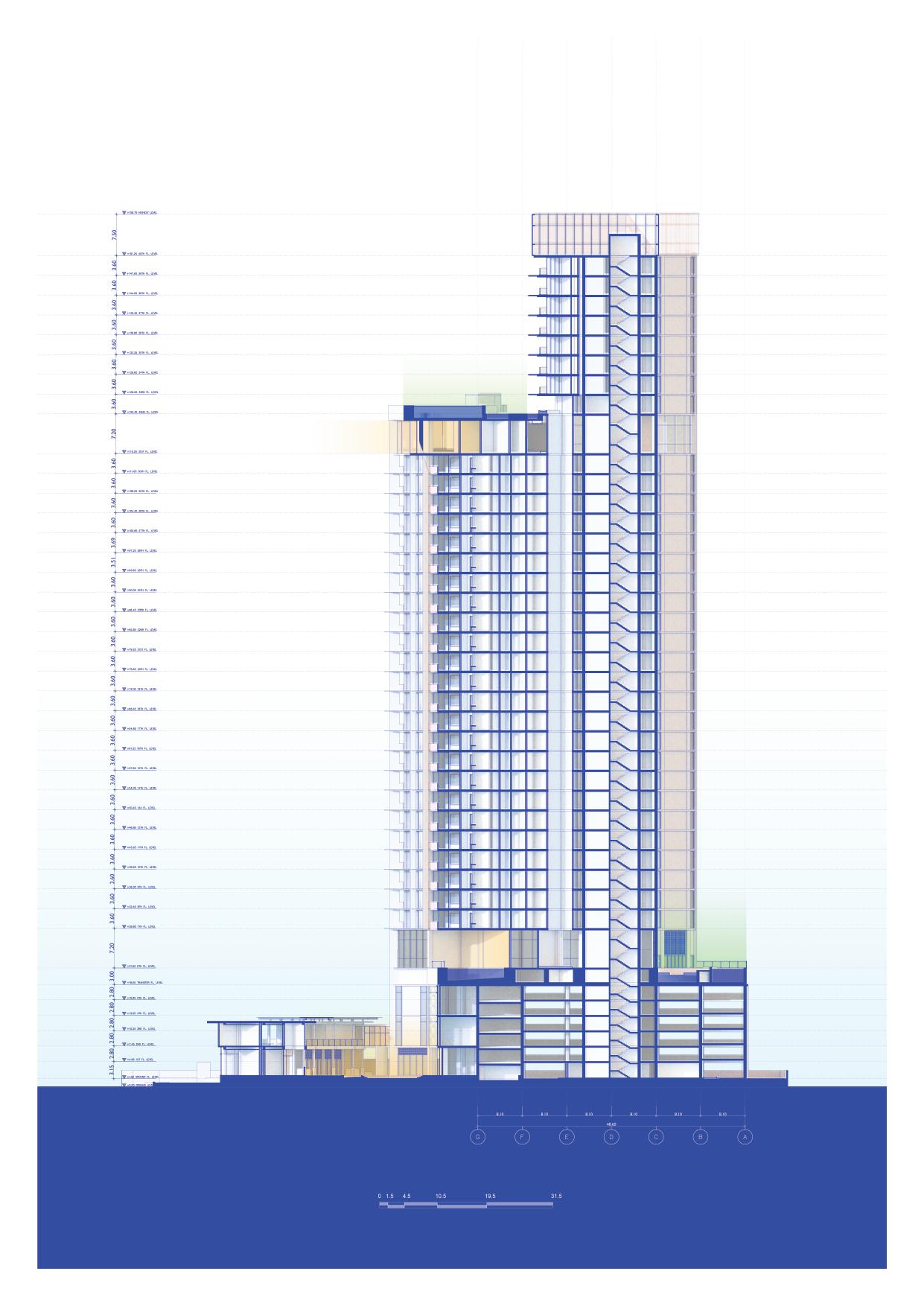

SECTION A-A GRAPHIC SCALE

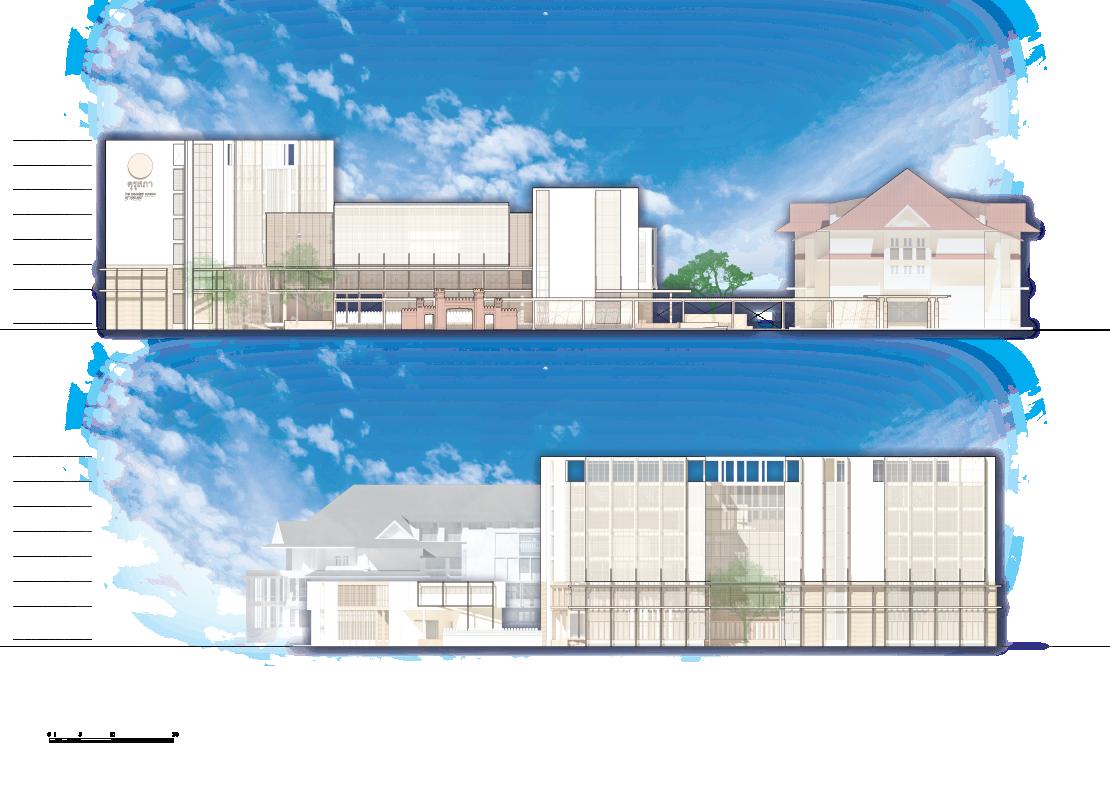

WEST ELEVATION GRAPHIC SCALE

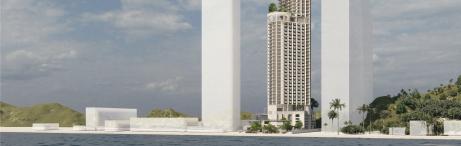

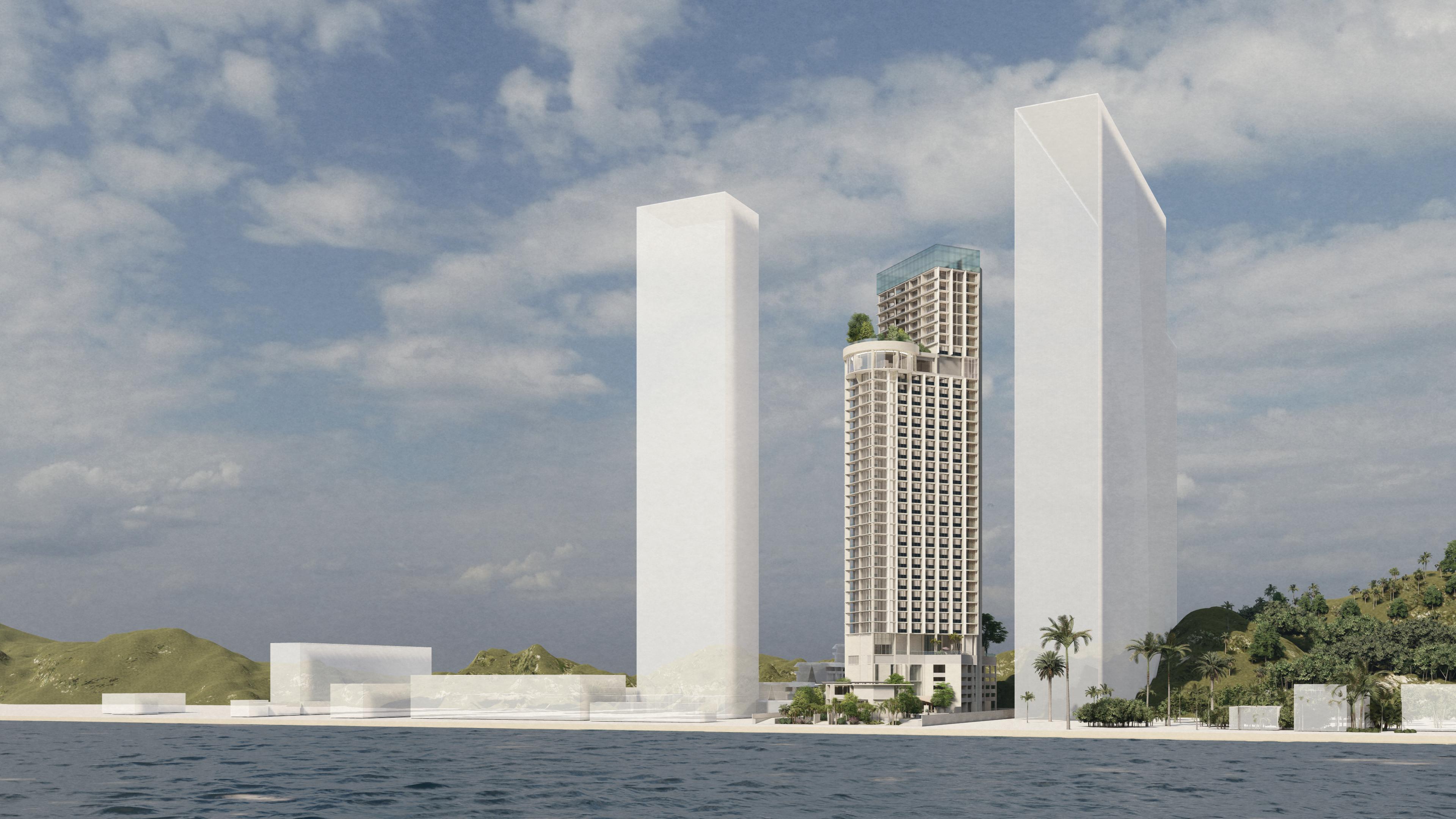

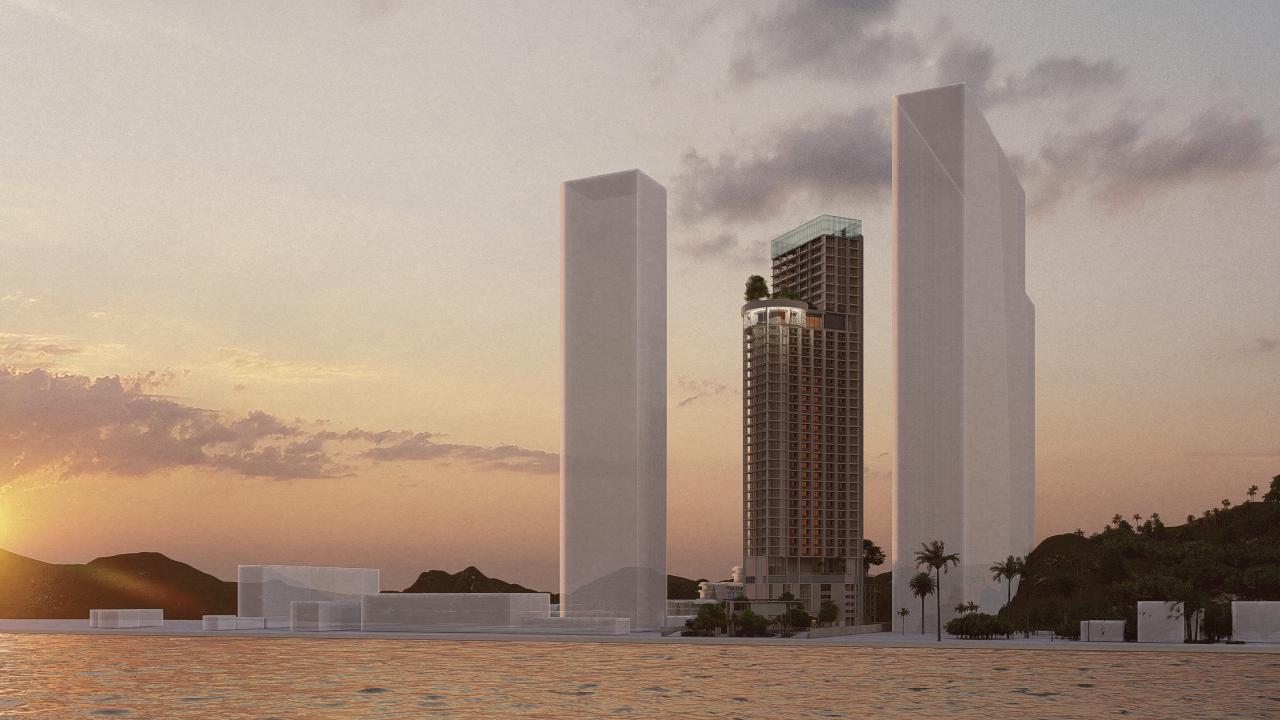

PERSPECTIVE
04 design project / national museum
AREA:
SQ.M. year
04 MUSEUM OF ARCHITECTONICS
Phaya Thai Rd, Wang Mai, Pathum Wan, Bangkok 10330
21,000
SITE / ORIENTATION
Pathumwan, Bangkok

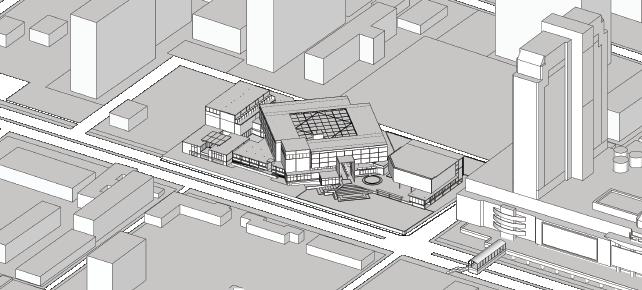

SURROUNDING / EXISTING
CONNECT TO THE GREEN SPACE
CONNECT TO THE CITY
KEEP & CONNECT
SUPPORT ADMIN / MEP
PUBLIC AREA SHOP /
MUSEUM
ON SITE
CONCEPT / CONTEXT
DESIGN PROCESS
ทีดินตังอยู่ทีเขตปทุมวัน กรุงเทพมหานคร
เพื อนํามาปรับใช้กับการวางอาคาร
SITE

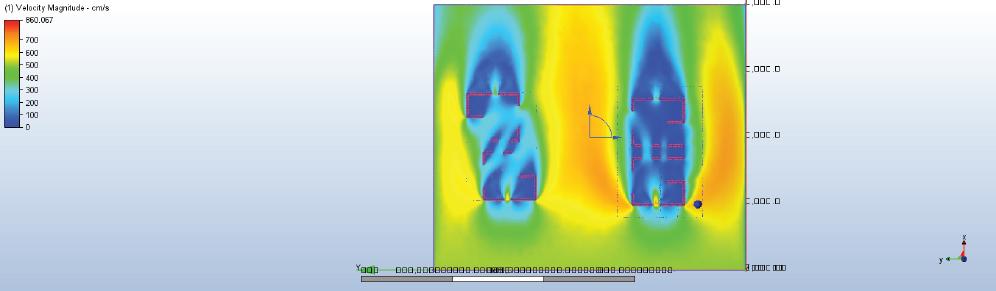

วิเคราะห์ทิศทางแดด-ลม
sunpath windpath
วิเคราะห์บริบทโดยรอบ และสิงทีมีอยู่เดิมนําไซต์ เพื อสร้างพื นทีให้สอดคล้องไปกับทีตังของโครงการ และตอบรับกับเมืองได้ดีทีสุด GREEN SPACE - PUBLIC SPACE - EXISTING TREE GREEN SPACE GREEN SPACE EXISTING TREES ROAD 12m. ROAD WALKWAY
เก็บต้นไม้ / พื นทีเดิม และเชื อมต่อ ทางเดิน / พื นที ในบริบทรอบทีดิน เพื อให้ตอบรับกับบริบท และส่งเสริม ประโยชน์มากทีสุด
- OPEN SPACE PROGRAM กําหนดฟังก์ชั นต่างๆลงไปในทีดิน โดยแบ่งเป็นหลักๆ 3 ส่วน ส่วนสนับสนุน - พิพิธภัณฑ์ - สาธารณะ
CIRCULATION
AUDITORIUM
วางพื นทีต่างๆลงไปยังทีดินให้สอดคล้องกับข้อมูล ทีวิเคราะห์มา โดยบิดส่วนพิพิธภัณฑ์ เชื อมบริบท เข้าด้วยกัน ผ่านคอร์ทตรงกลางทีเก็บต้นไม้เดิมไว้ และจัดวางให้มีแกนและเน้นศูนย์กลางเพื อสอดคล้อง กับเรืองราว / แนวความคิดของพิพิธภัณฑ์ MAPPING WITH ANALYSIS INFO FINAL คิดเปลือกอาคารและหลังคามาคลุมพื นทีจัดแสดง ภายใน เพื อสร้าง UNITY / HARMONY ให้แก่อาคาร รวมไปทังแสดงความเป็นจัตุรัสทีสะท้อนถึงเรืองราว และแนวความคิดอีกด้วย FACADE - ROOF
GREEN SPACE DROP-OFF
PLAZA
EXHIBITION STORY
BELIEF IDEOLOGY
TIMELINE
ARTS/ ARCHI -TECTURE
CLASSIFIED TO INTERIOR SPACE
WALKWAY
story diagram
MUSEUM SHOP
connect to PLAZA
เน้นศูนย์กลาง / มีแกน + ตอบรับการเชื อมบริบทเข้าด้วยกัน
AUDITORIUM ADMIN MEP
คตินิยม/ความเชื อ มนุษย์ ศาสตร์/ศิลป์-สถาปัตยกรรม
โบราณสถาน - ศิลปวัตถุ
CLASSIFIED TO EXTERIOR SPACE
REPRESENT CONCEPT FACADE - ROOF
CLASSIFIED TO INTERIOR SPACE
2 1 3 6 4-5 7 ARCHITECTONIC TIMELINE LOPBURI ARCHITECTONIC SUKHOTHAI/AYUTTHAYA ARCHITECTONIC RATTANAKOSIN ARCHITECTONIC KING’s ARCHITECTONIC NOWADAYS กําหนดและสร้าง SPACE ทีต่างกันออกไปในแต่ละห้อง ผ่านการให้แสง และองค์ประกอบทางสถาปัตยกรรม เพื อให้ความรู้สึกทีไต่ระดับขึนในแต่ละห้อง อ้างอิงจาก หนังสือ สถาปัตยกรรมเเบบไทยเดิม โดย ศ.โชติ กัลยาณมิตร พ.ศ.2539 ความหมายในศาสนา ผนวกกับ เหตุผลและเทคนิคการก่อสร้าง ความสงบนิง - ความเบา - การลอยตัว - เน้นการส่งขึนสู่ท้องฟ้า

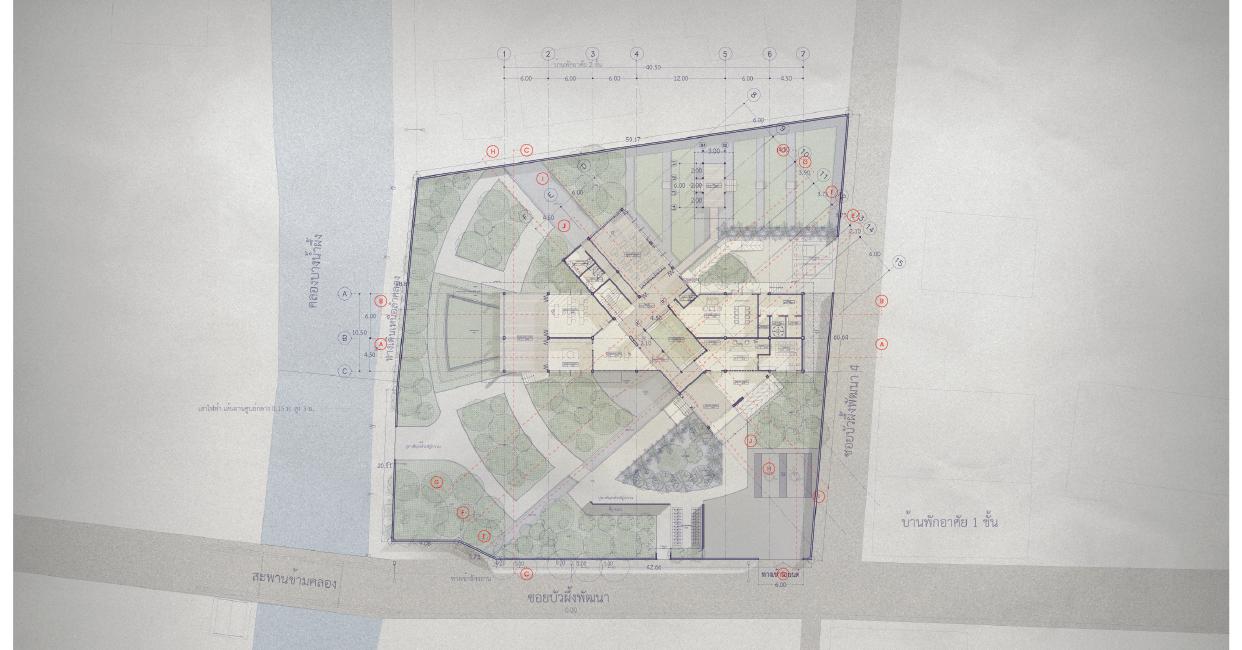

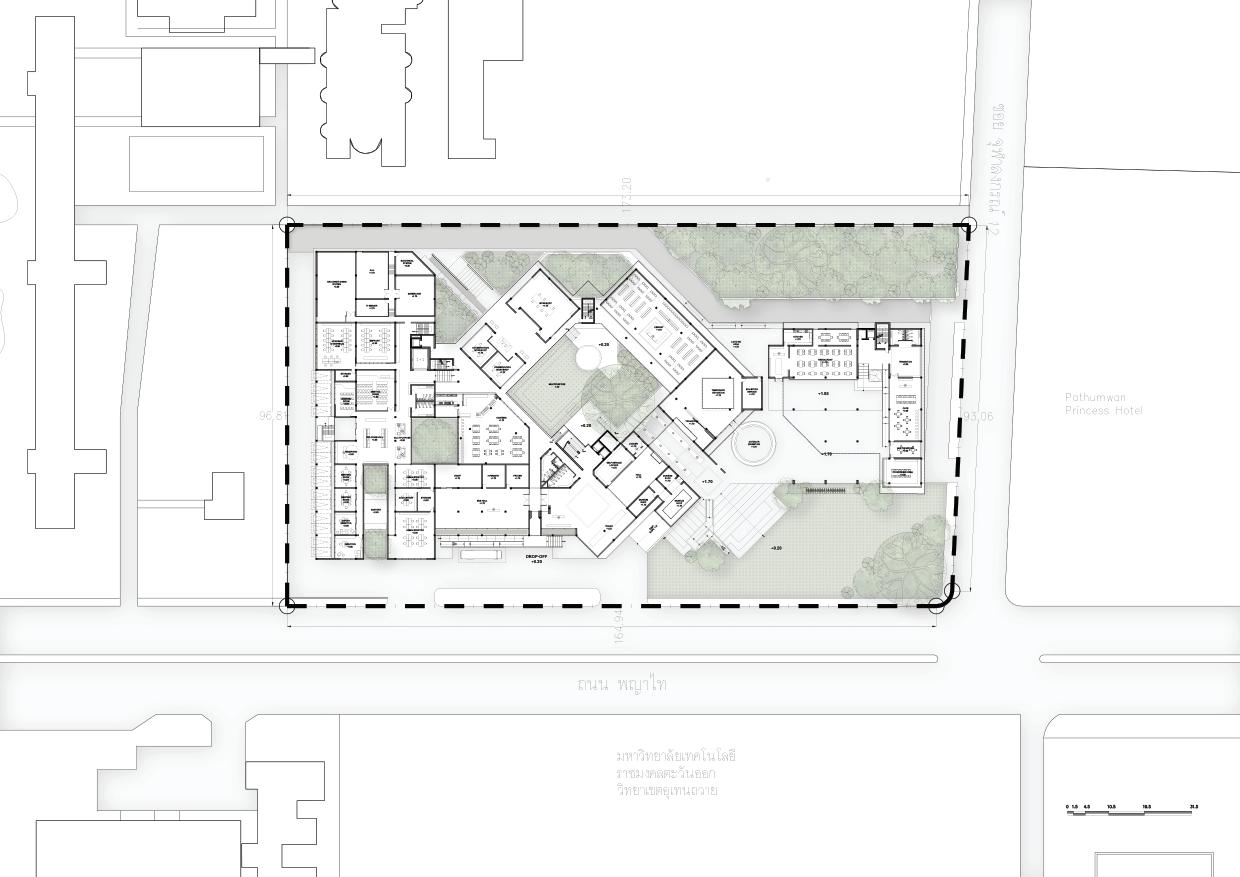

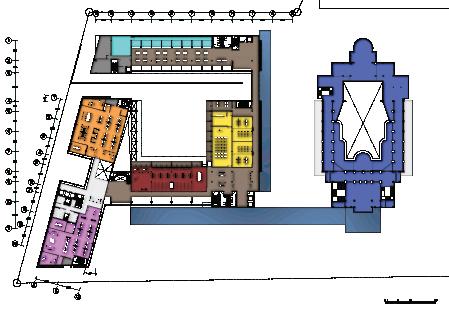

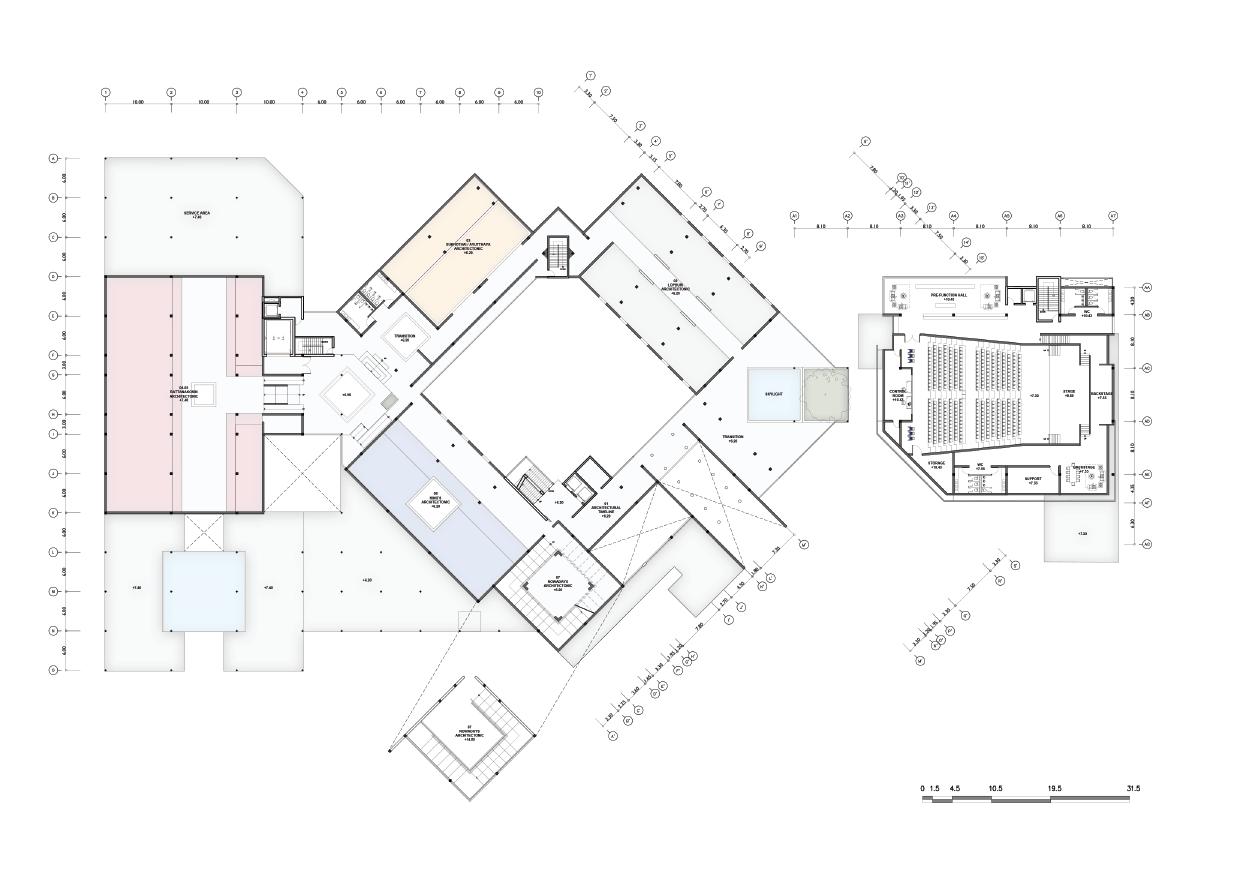

LAYOUT PLAN 4 2 3 1 GRAPHIC SCALE A A B B C C D D E E HALL +1.70 ENTRANCE HALL +1.70 TEMPORARY EXHIBITION +1.70 NOWADAYS ARCHITECTONIC +14.60 NOWADAYS ARCHITECTONIC +6.20 TRANSITION +6.20

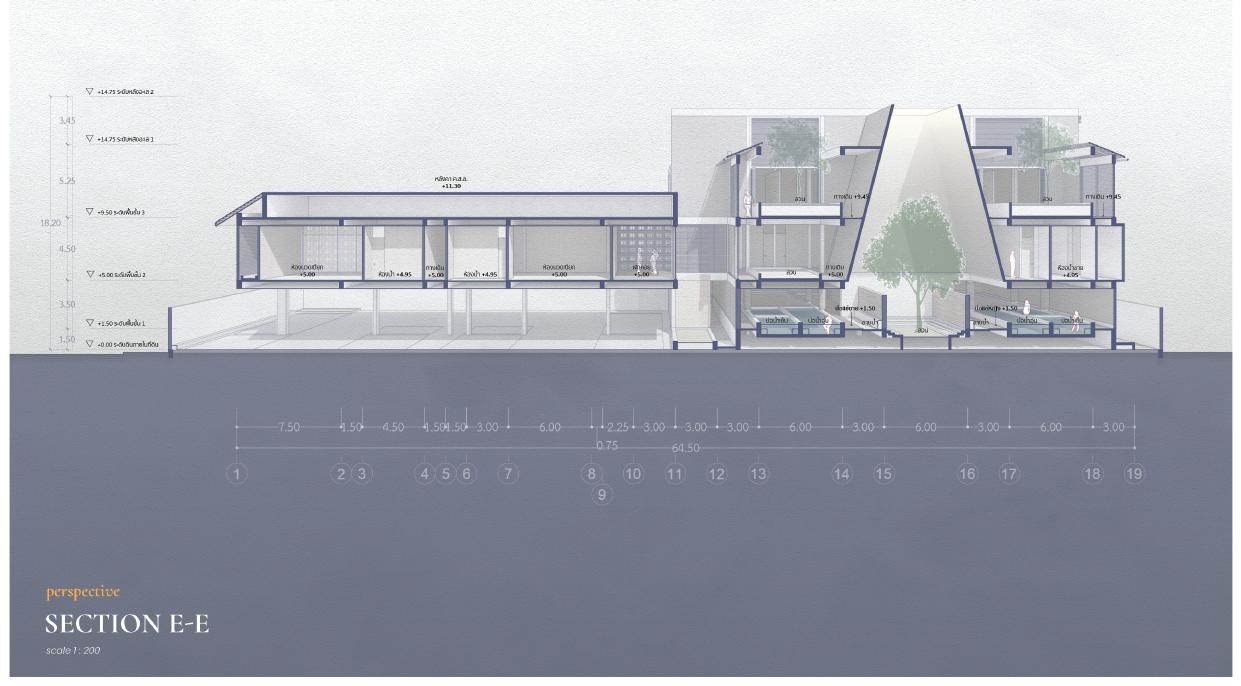

E-E PLAZA +0.20 PLAZA +1.70

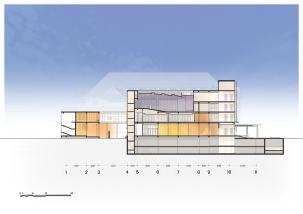

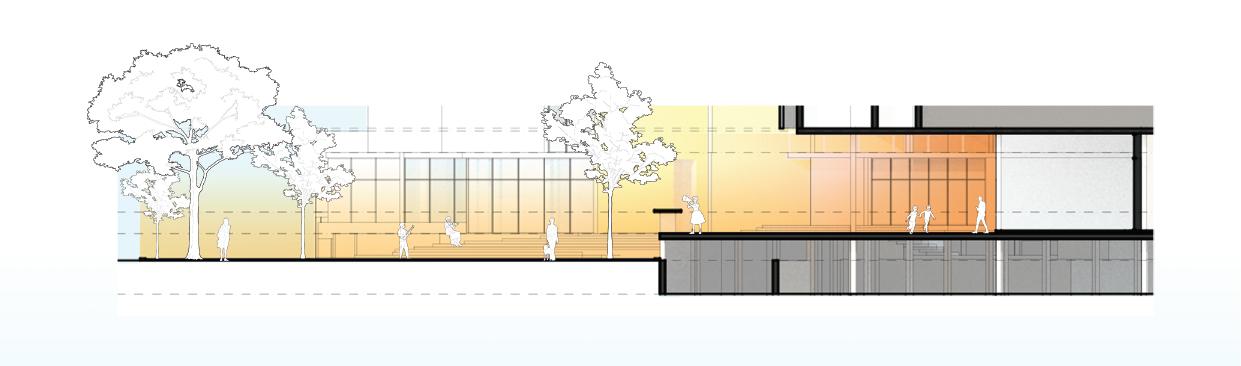

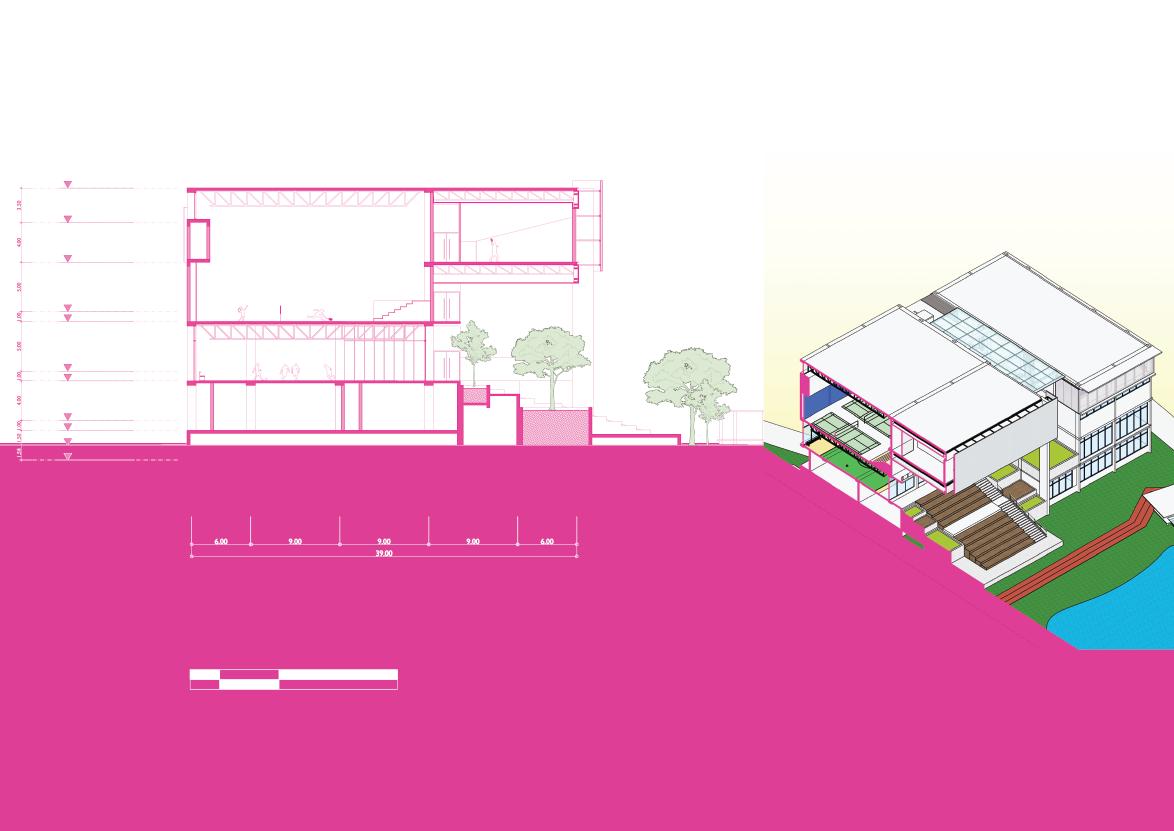

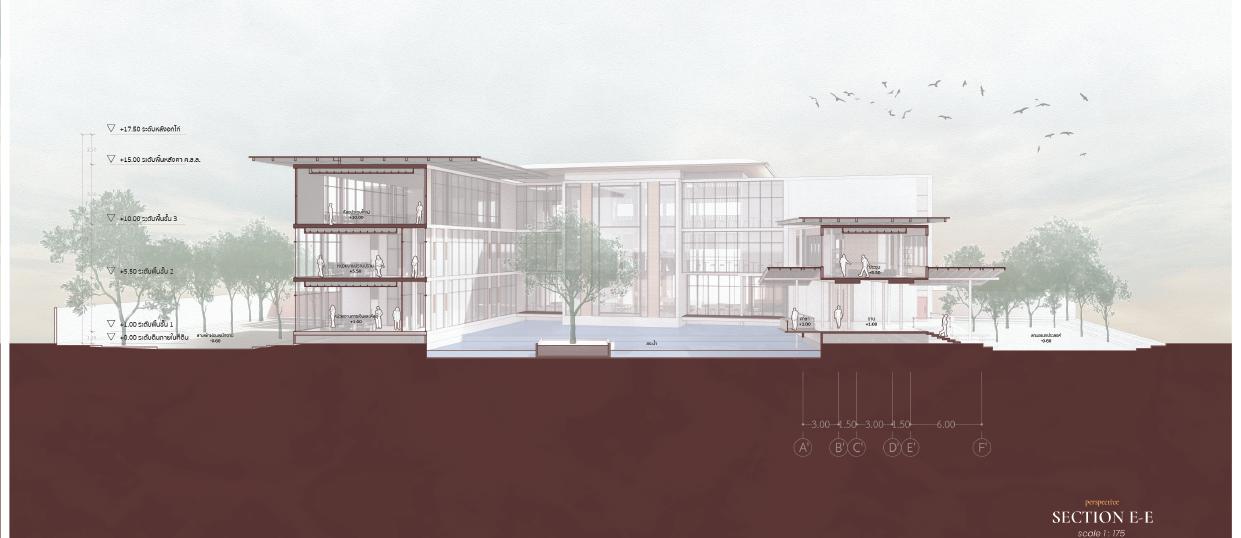

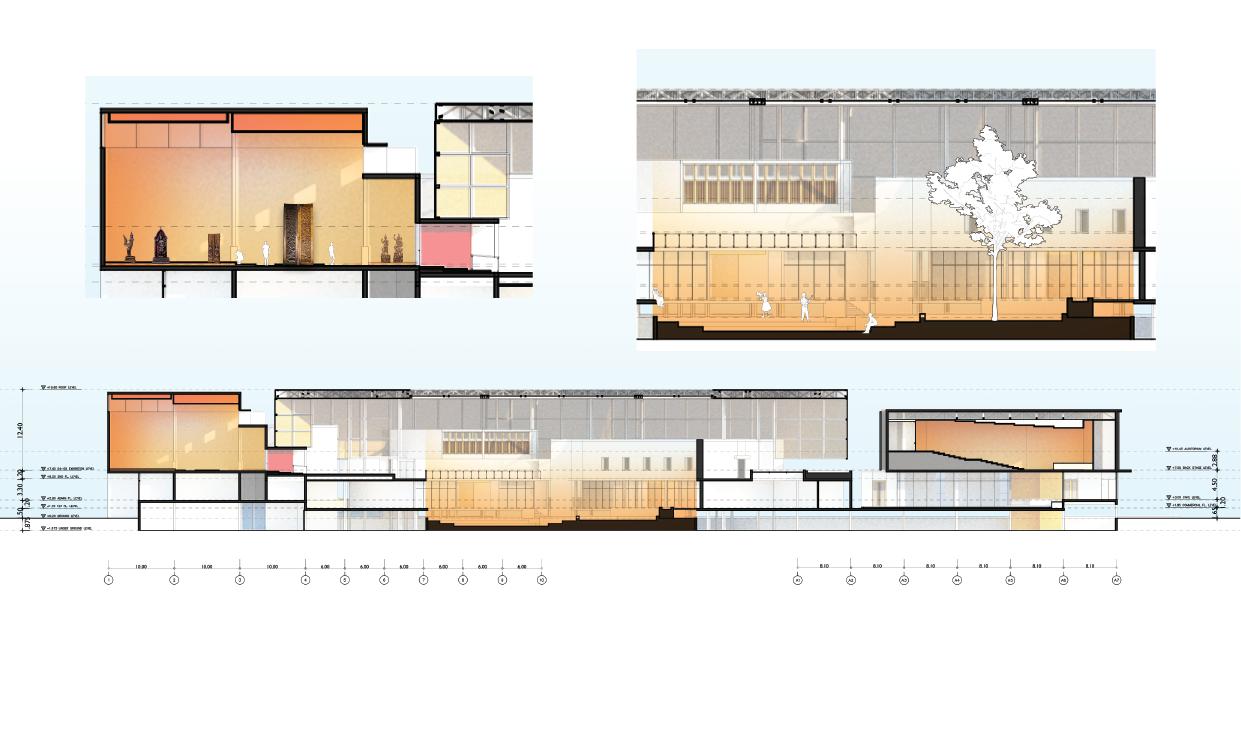

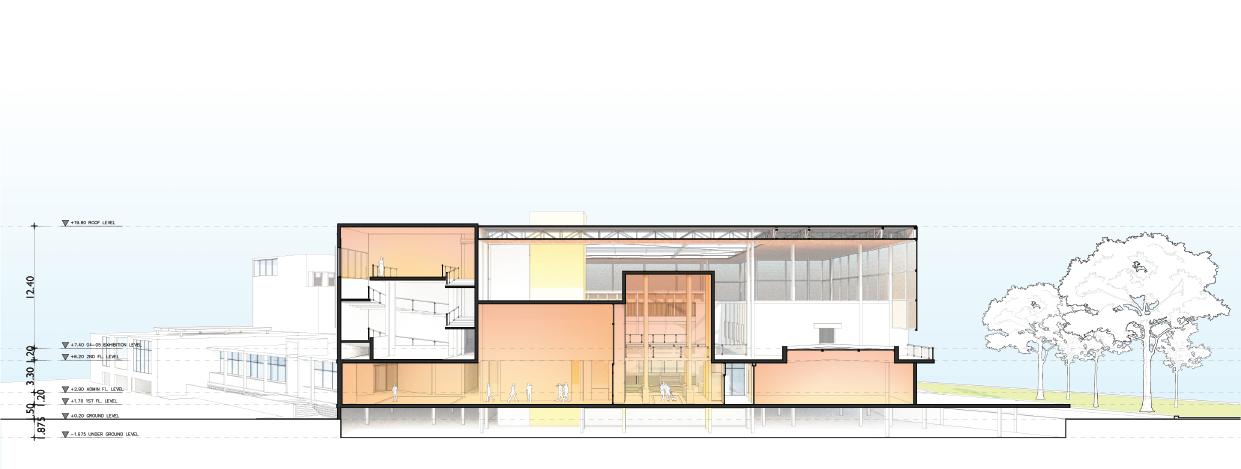

SECTION

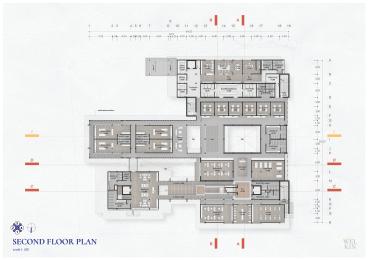

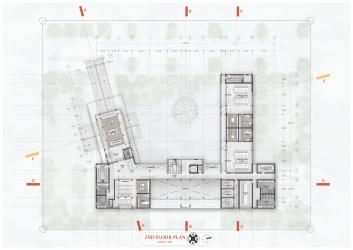

2ND FL. PLAN 4 2 3 1 GRAPHIC SCALE A A B B C C D D E E RATTANAKOSIN ARCHITECTONIC +7.40 MULTIPURPOSE -1.20 SECTION A-A

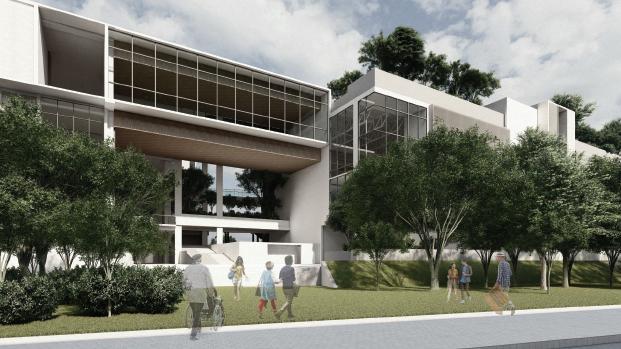

EXTERIOR PERSPECTIVE
PERSPECTIVE

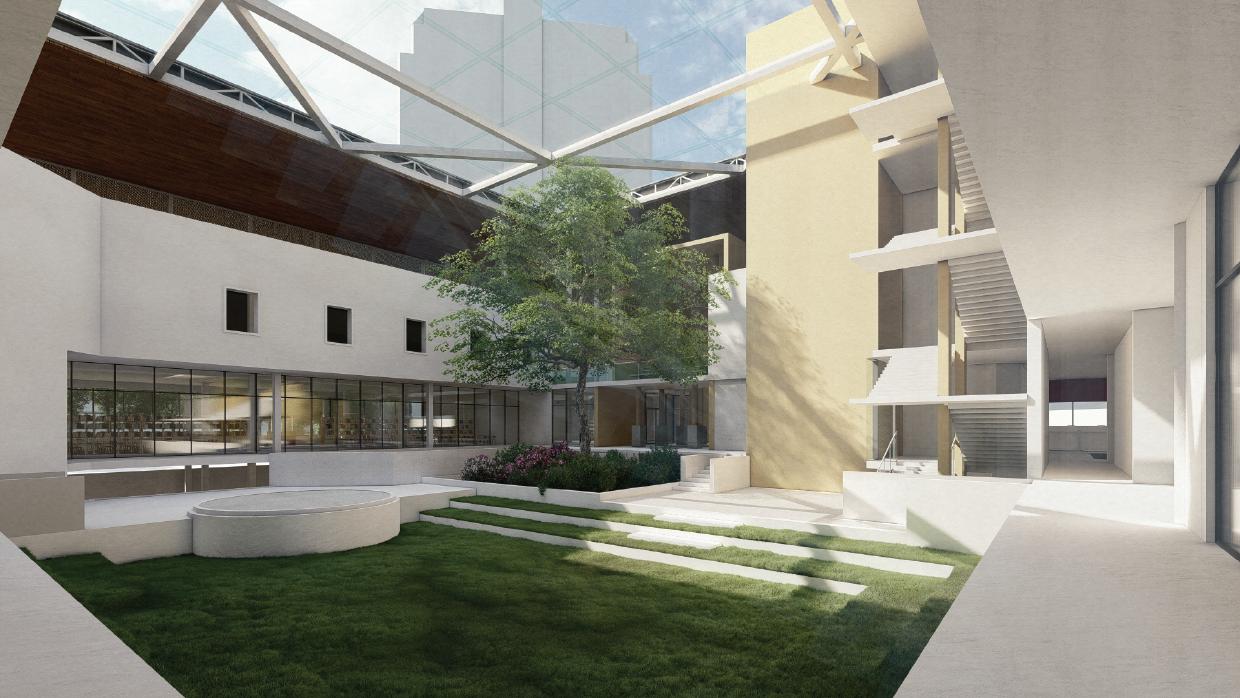

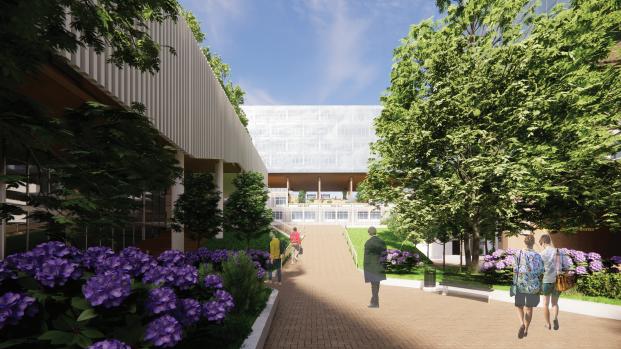

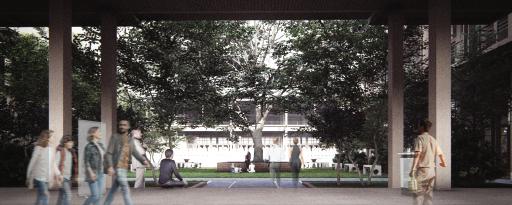

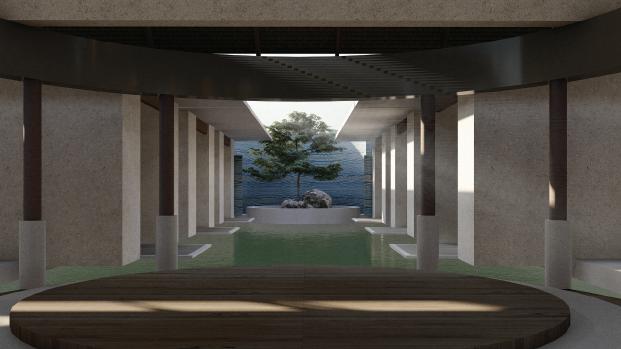

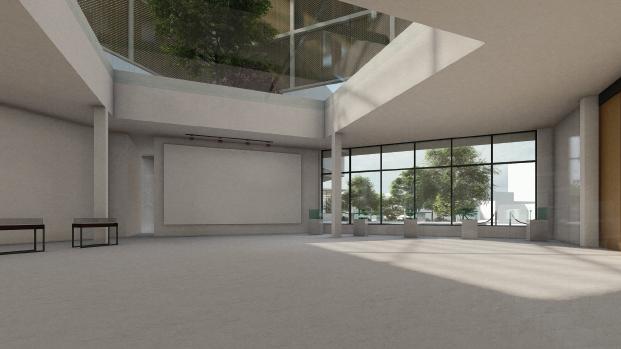

INTERIOR PERSPECTIVE COURTYARD
INTERIOR

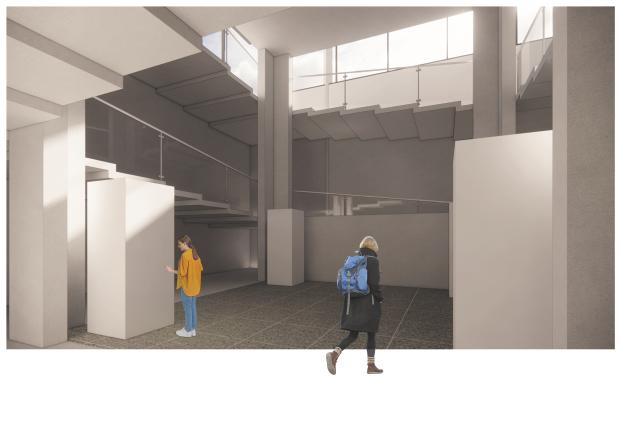

INTERIOR PERSPECTIVE

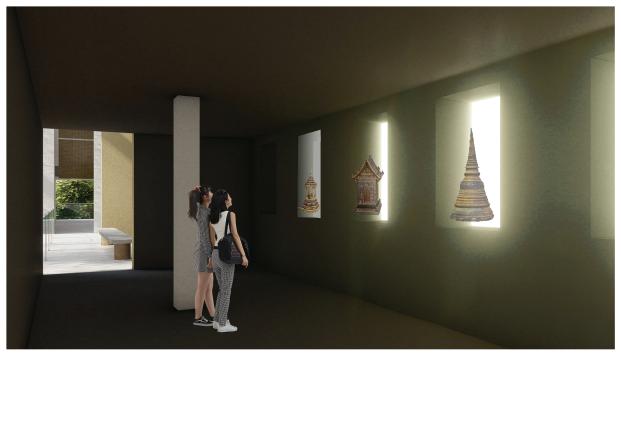

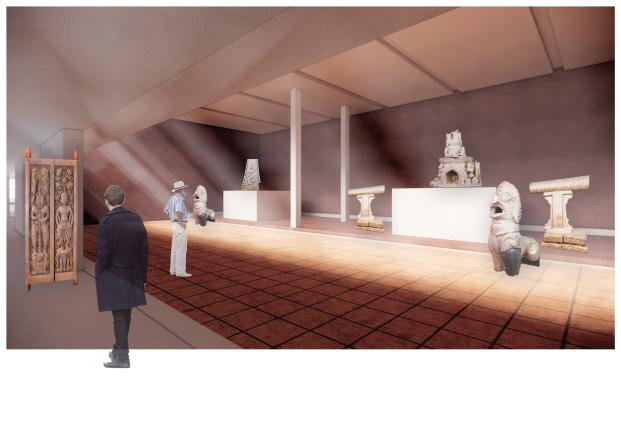

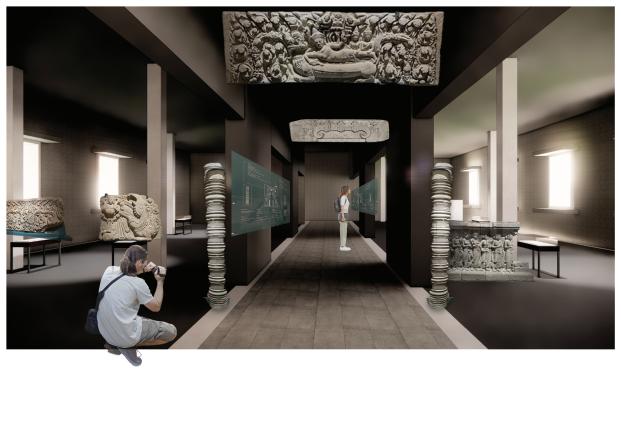

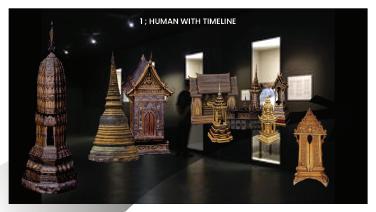

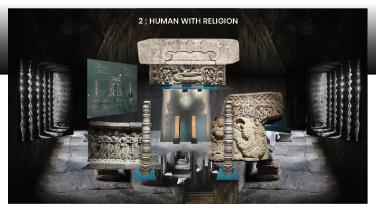

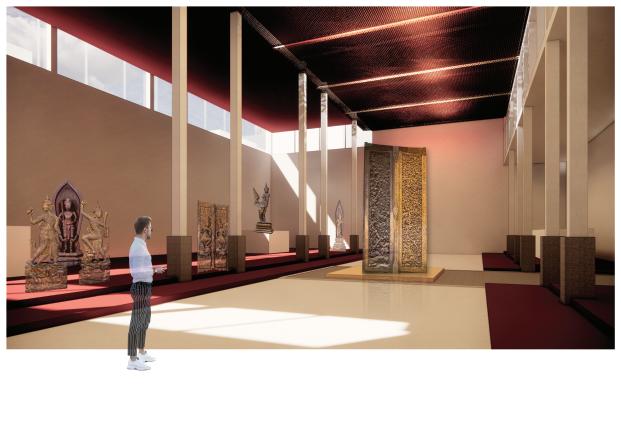

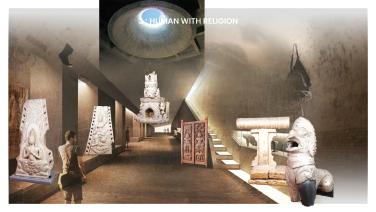

01 ARCHITECTONIC TIMELINE INTERIOR PERSPECTIVE 02 LOPBURI ARCHITECTONIC
PERSPECTIVE
03 SUKHOTHAI / AYUTTHAYA ARCHITECTONIC

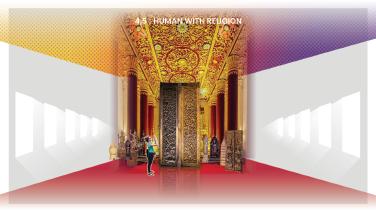

PERSPECTIVE 04-05 RATTANAKOSIN ARCHITECTONIC

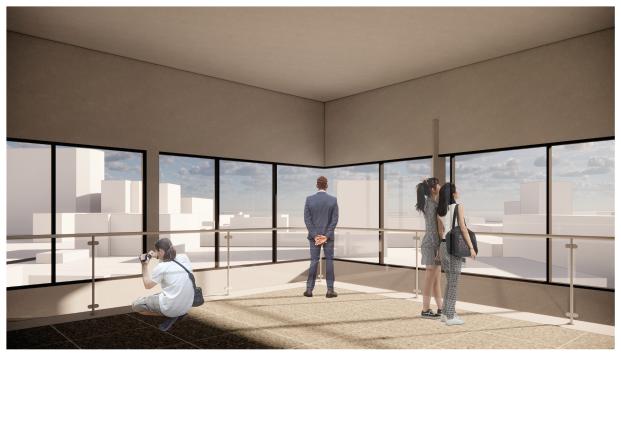

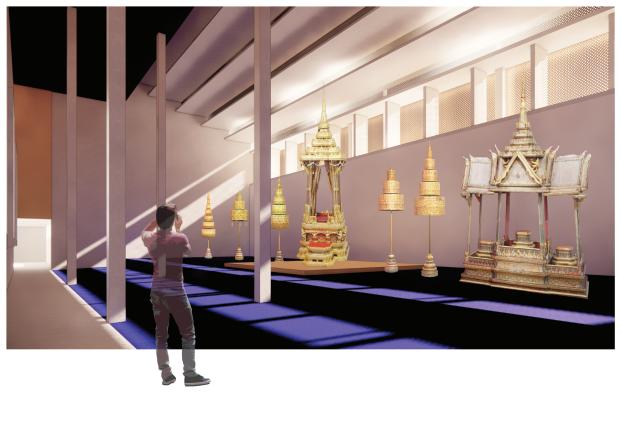

PERSPECTIVE 06 KING’s ARCHITECTONIC INTERIOR PERSPECTIVE 07 NOWADAYS ARCHITECTONIC INTERIOR PERSPECTIVE 07 NOWADAYS ARCHITECTONIC INTERIOR PERSPECTIVE TEMPORARY EXHIBITION
INTERIOR
INTERIOR
VALLEY BREEZE
05
ที่เที่ยว / ที่พัก เขาใหญ RESEARCH อากาศบริสุทธิ์ AIR QUALITY สถานที่พัก ที่ใหผูคนไดสัมผัสกับอากาศบริสุทธิ์ โดยใชสถาปตยกรรมเปนตัวชวย ใหอากาศที่ผูเขาพัก ไดหายใจเขาไปนั้น ไดทุกกรอง ถูกกําหนดการพัดผาน ตามความคิดและความตั้งใจที่ผูออกแบบไดหวังไว ผสานออกมาเปนหนาที่และความหมาย
การวางผัง และเรื่องราว ประสบการณที่จะเกิดขึ้นในที่พักแหงนี้ FRESH AIR คุณภาพอากาศ ? DESIGN PROCESS CONCEPT เขาใหญ สูดอากาศบริสุทธิ์

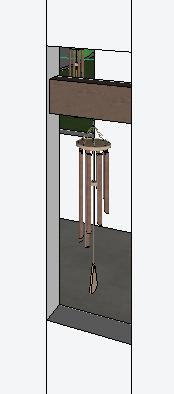

CONCEPT อากาศบริสุทธิ์ AIR QUALITY FRESH AIR คุณภาพอากาศ ? AIR EARTH FIRE WATER DESIGN PROCESS CLASSIFIED to ACTIVITIES /ARCHITECTURE AIR WATER EARTH FIRE PLANNING/VOID/FILTER/SEMI-OUTDOOR LEVITATE COLUME : WIND CHIME : FABRIC RECREATION FACILITIES REFLECTING/FLOATING FOOD - NUTRITION FUNCTION MASSIVE COLUMN/SUNKEN HOTEL / VILLA TYPE HOME SYMBOLIC/FIREPLACE DESIGN PROCESS MAIN CONCEPT EXECUTION
ผาน องคประกอบทางสถาปตยกรรม
ADDING

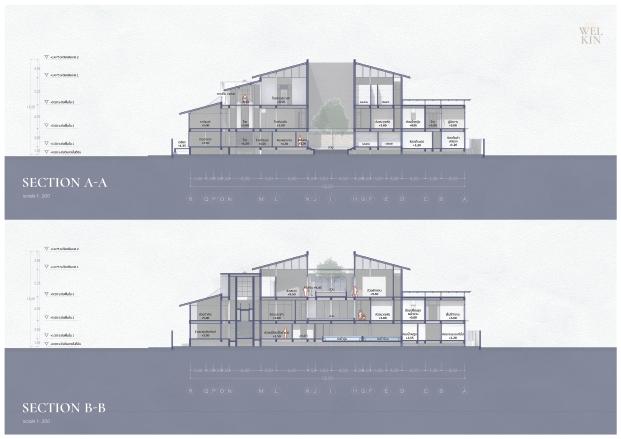

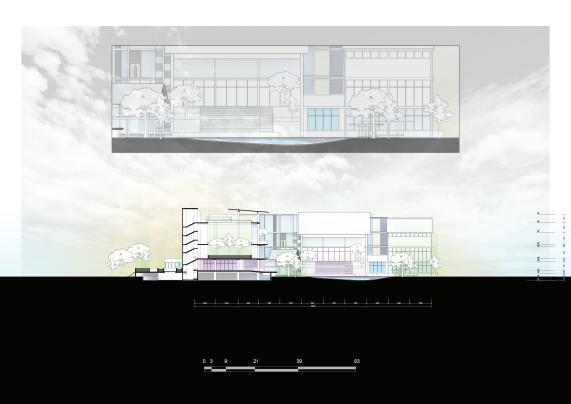

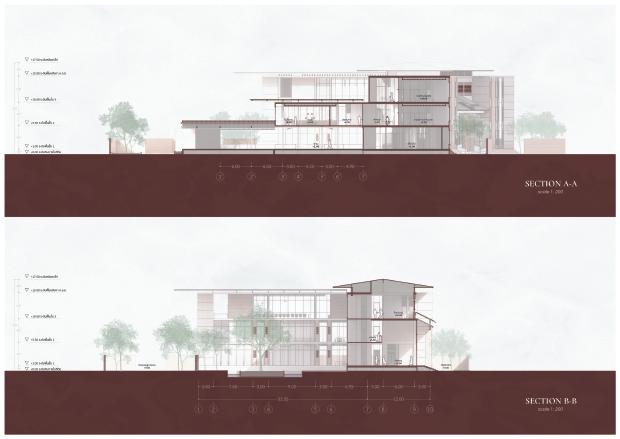

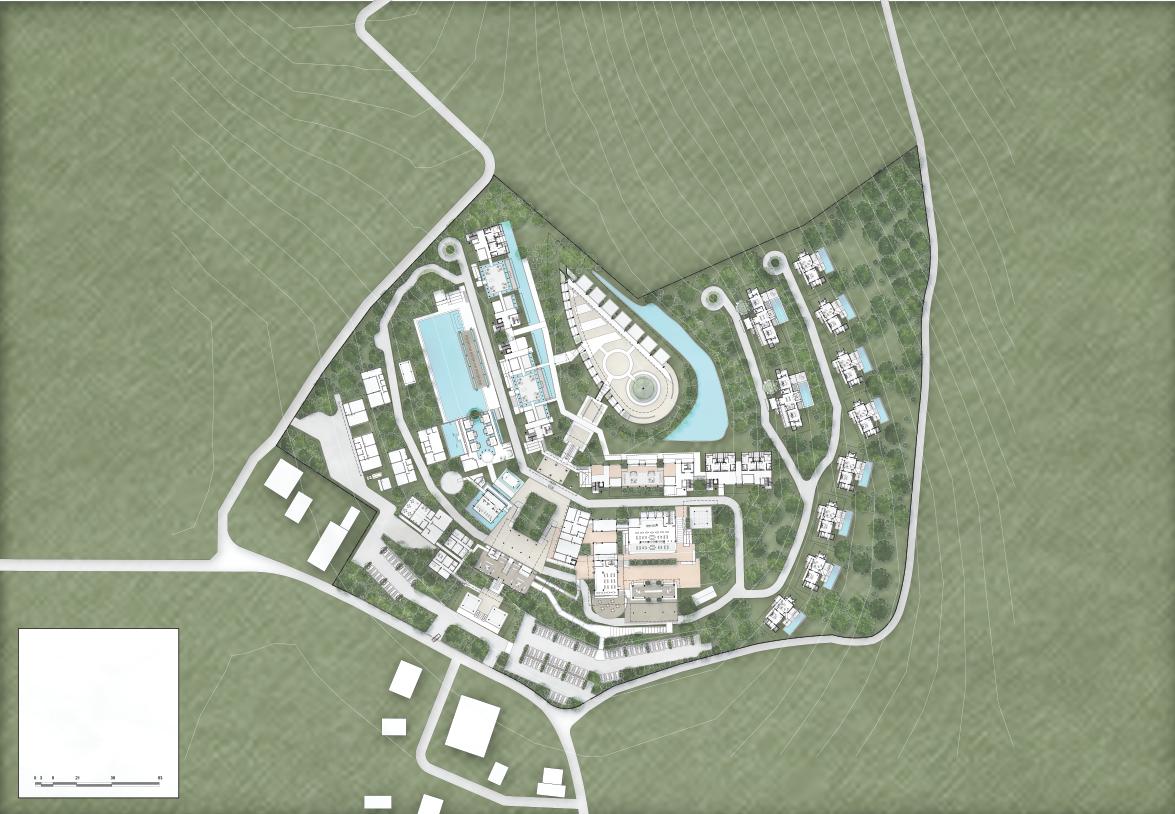

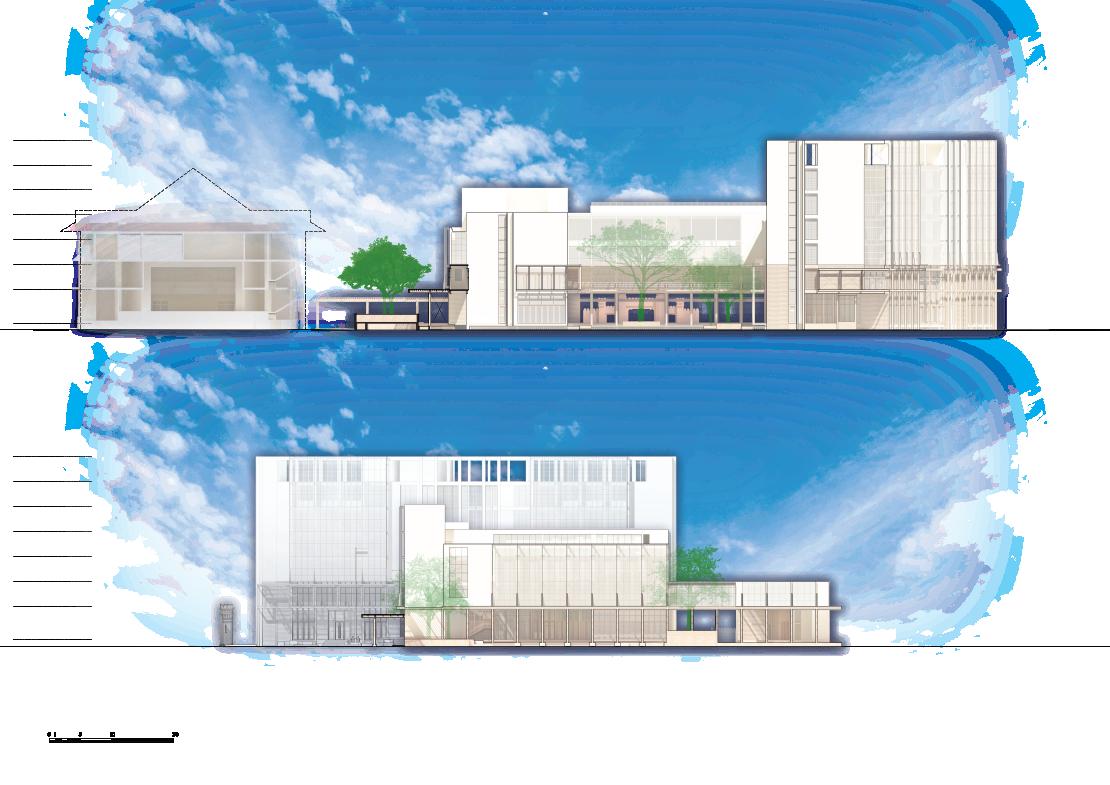

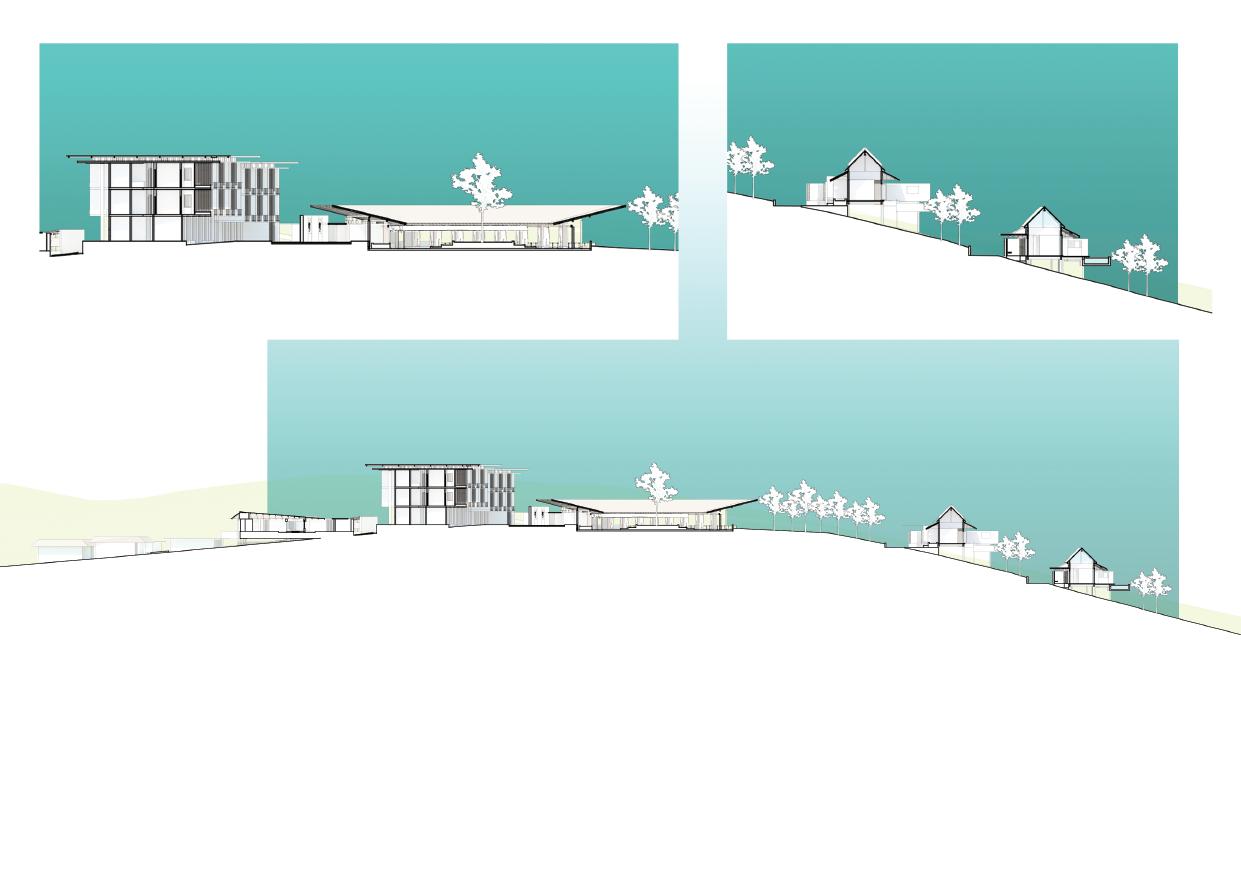

SECTION A-A
SECTION B-B
B
A
GRAPHIC SCALE +9.00/528 +10.00/529 +8.00/527 +6.00/525 +3.00/522 +3.00/522 +6.00/525 +8.00/527 +10.00/529 +10.00/529 +9.00/528
B
SCALE +9.00/528 +4.00/523 +4.00/523 -6.00/513 -6.00/513 +9.00/528 +8.00/527 +10.00/529 +10.00/529 +10.00/529 +10.00/529
GRAPHIC

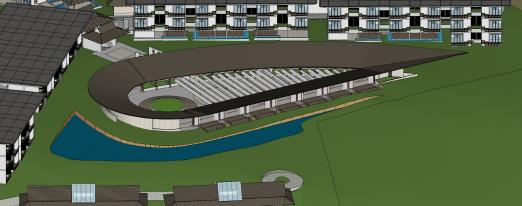

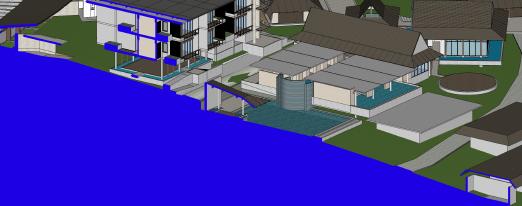

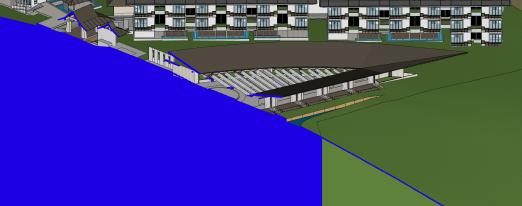

RECREATION FACILITIES water SWIMMING POOL +6.00 SPA +8.00 MAIN PLAZA +8.00 FITNESS +6.00 FITNESS +6.00 LAUNDRY +4.00 HOUSEKEEPER +3.00 ENGINEER +3.00 ELECTRICAL +1.00 MEP +1.00 ISOMETRIC 3D PLACED ON CONTOUR AIR PLAZA / OUTDOOR ACTIVITIES air AIR PLAZA +9.00 +10.00 ISOMETRIC 3D PLACED ON CONTOUR AIR EARTH WATER FIRE

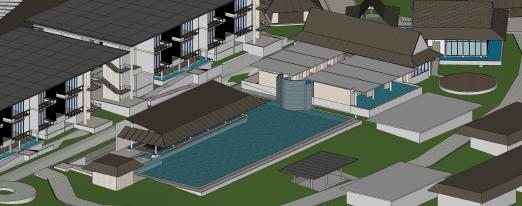

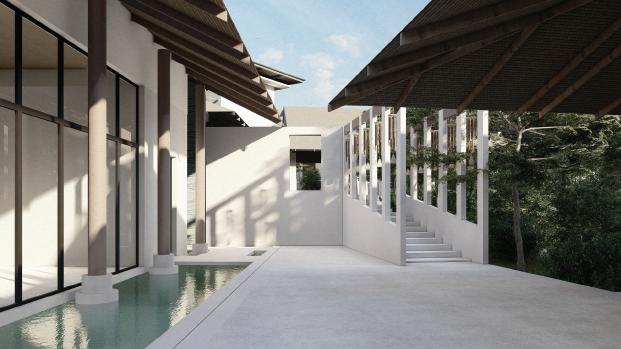

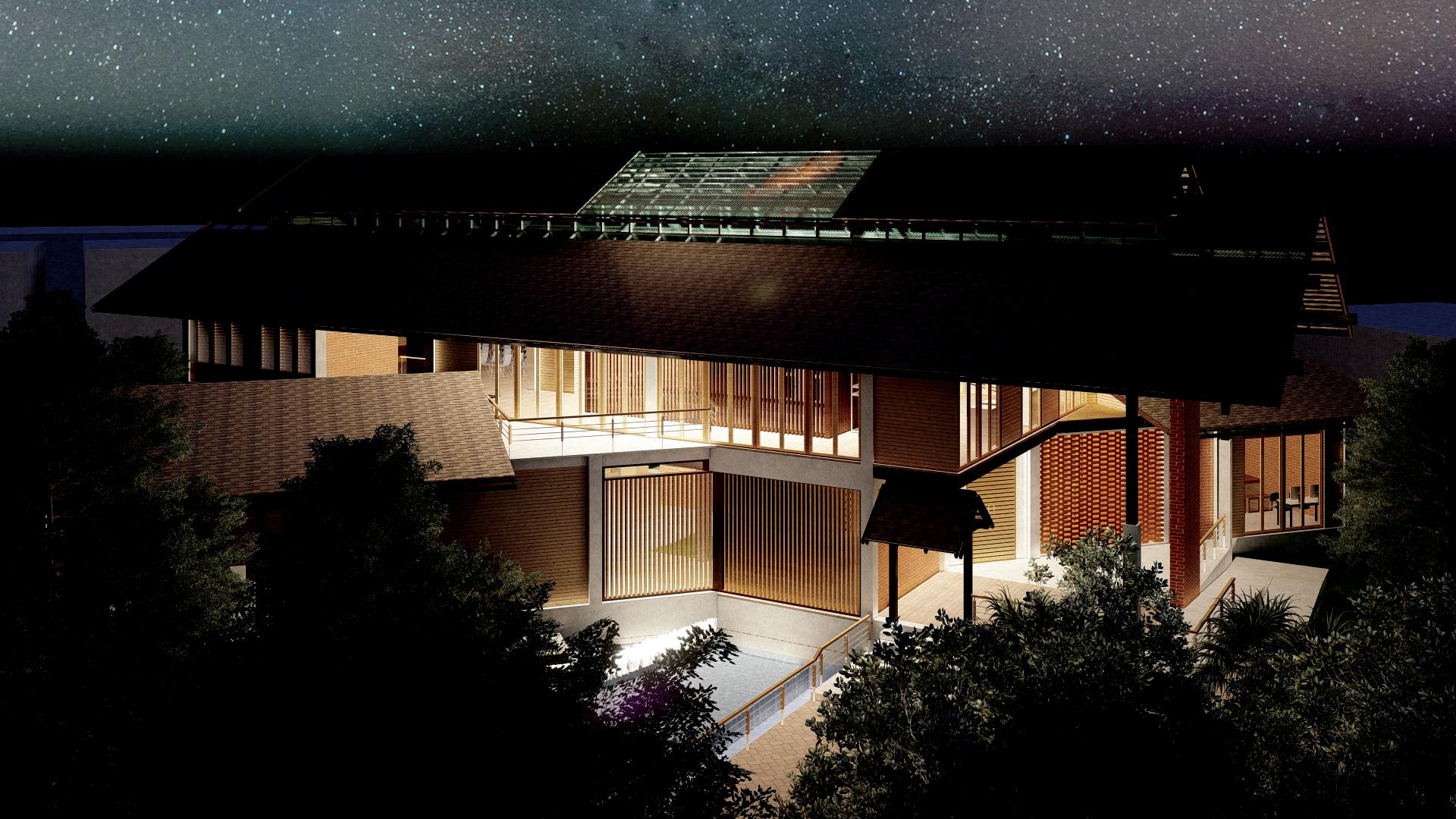

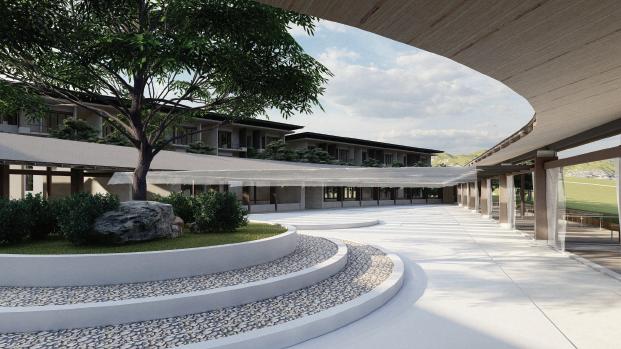

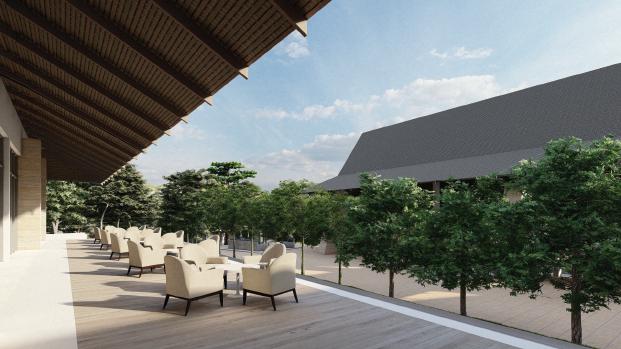

EXTERIOR PERSPECTIVE
EARTH AIR

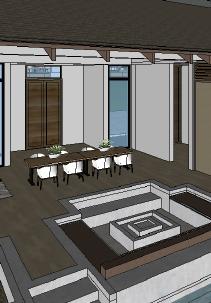

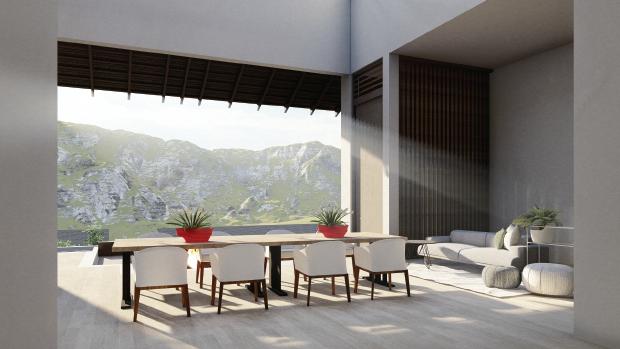

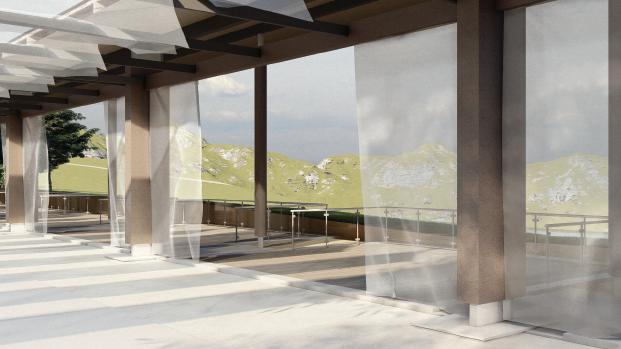

INTERIOR PERSPECTIVE
WATER FIRE
06 FORESTRAIL
DESIGN PROCESS
windpath
SITE
SITE / ORIENTATION
Bang Phli, Samut Prakan
sunpath
CONTEXT / CLIENT Surrounding
BANGNA-TRAT

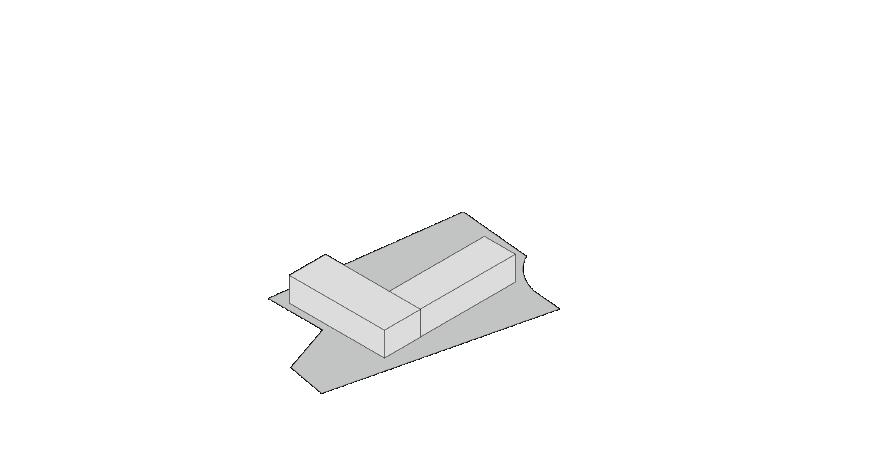

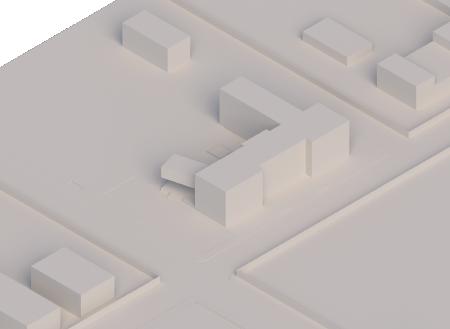

RESPECT CONTEXT L Shape Setting
ทีดินตังอยู่ทีบางพลี จังหวัดสมุทรปราการ บนถนนบางนา-ตราด พื นทีโดยรอบมีถนนรอบสามด้าน ด้านหน้าเป็นถนนบางนา-ตราด ทิศตะวันออกเป็นซอยติดคอนโด และทิศตะวันตกเป็นทางเข้าโครงการ Forestias
FRONTAGERD. OPEN SPACE GREEN SPACE CONDO
OPEN SPACE FACETORD.
Club พื นทีของโครงการมีขนาด 26000 ตร.ม. ซึ งใกล้เคียงเมือเทียบสัดส่วนกับโปรแกรมของอาคาร บิดอาคารเพื อเปิดมุมมองสู่ทางเข้า Forestias และเป็นการเปิดพื นทีหน้าบ้านของโครงการให้มากขึน และวางอาคารเป็นรูปตัว L เพื อให้เกิดการโอบล้อมพื
MAN-MADE Forest - Greenery - Gathering Space PUBLIC VISUAL CONNECT Multipurpose Community Space ลดทอนความเป็นอาคารต่อเนืองกันไป หรือเป็นการลดทอน Man-made โดยเพิ ม Nature เข้าไปแทรกในพื นทีใช้งานต่างๆ ให้เกิดเป็นพื นทีนังคุย พบปะสําหรับการใช้งานสโมสรได้ เชื อมต่อดึงความเป็นสาธารณะและผู้คนเข้ามา บริเวณมุมของอาคารให้ได้เห็นคอร์ทป่าในโครงการ เปรียบเสมือนเป็นการแสดงอัตลักษณ์ของโครงการและ Forestias ไปภายในตัวโดยจํากัดการเข้าถึง ให้เกิดเพียงการเชื อมต่อทางการมองเห็นเท่านัน
Sports
SUBTRACT
FOREST
FORESTRAIL
GROUND FL. PLAN 2 GRAPHIC SCALE SPORTS SHOP SPA BARBER F&B ENTRANCE HALL CO-WORKING / MULTIPURPOSE LOCKER WC RESTAURANT RESTAURANT RESTAURANT COMMUNITY COURT COMMUNITY SPACE CAFE CAFE SERVICE SANITARY AIR CON KITCHEN CANTEEN ADMIN LOADING DOCK LOADING DOCK POOL SERVICE ELECTRICAL PRE FUNCTION A A B B C C SPORTS STRUCTURE STANDARD SIZING ACTIVITIES GATHERING MEETING CLUB CLIENT MQDC + STRICT LOOSE FOREST FIX SPACE THAT CREATE GOOD COMMUNITY & HAPPINESS PLACE FLEXIBLE SPACE USE THE FORESTIAS VISUAL CONCEPT TO CREATE PROJECT IDENTITY THAT RELATED TO CLIENT GREENEY SPREAD ON THE ARCHITECTURE / OPEN SPACE and EACH ACTIVITIES CLUB SPORT
CONCEPT

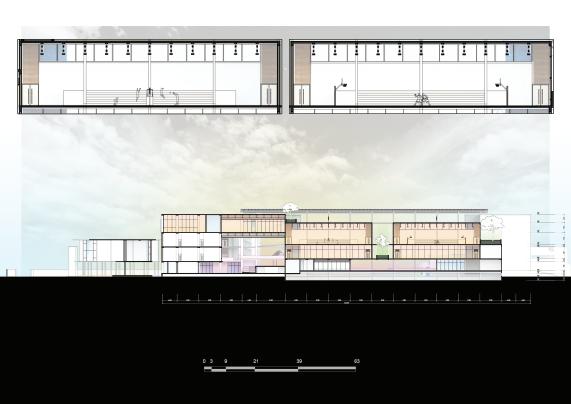

TYPICAL SECTION C-C GRAPHIC SCALE 0 3 9 21 -1.50 B FL. LEVEL +0.00 SITE LEVEL +1.50 G. FL. LEVEL +2.50 G. FL. LEVEL +6.50 1ST FL. LEVEL +7.50 1ST FL. LEVEL +12.50 2ND FL. LEVEL +13.50 2ND FL. LEVEL +18.50 3RD FL. LEVEL +22.50 ROOFTOP LEVEL +26.00 ROOF LEVEL VOLLEYBALL BASKETBALL B SECTION A-A FOREST SECTION B-B ISOMETRIC

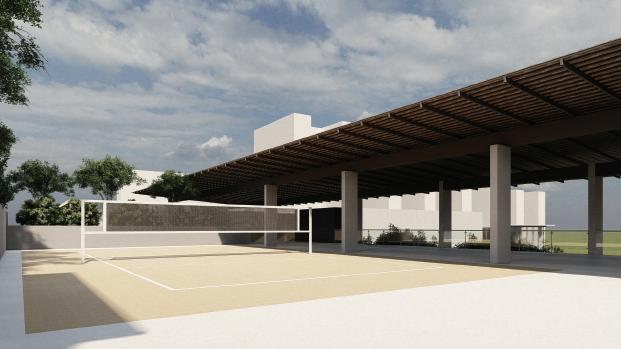

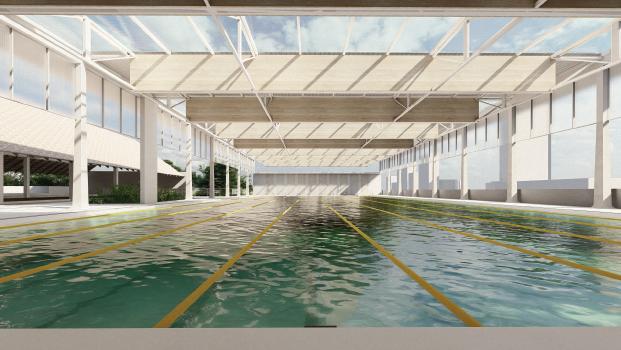

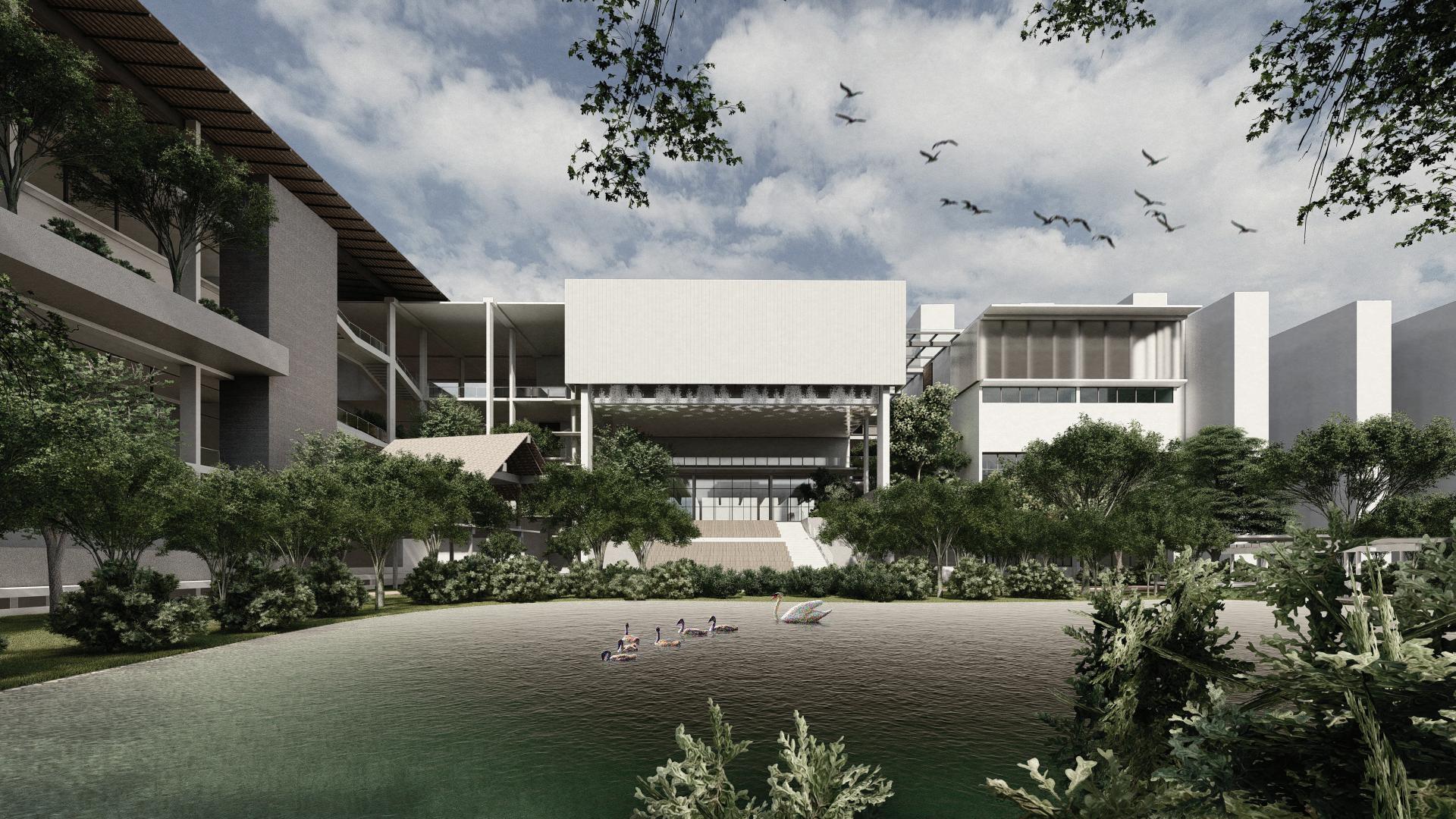

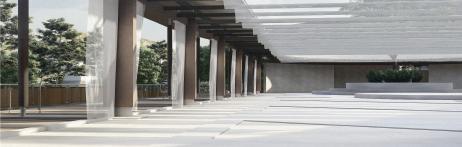

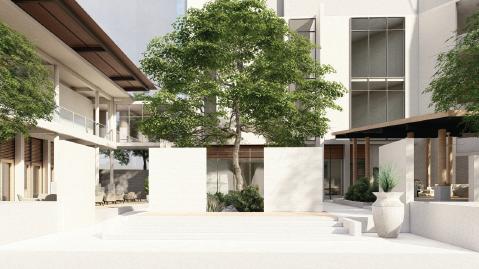

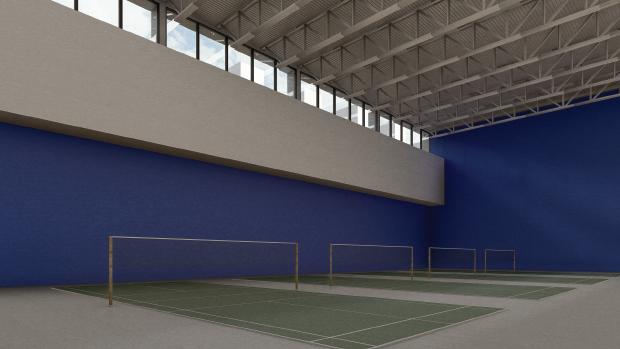

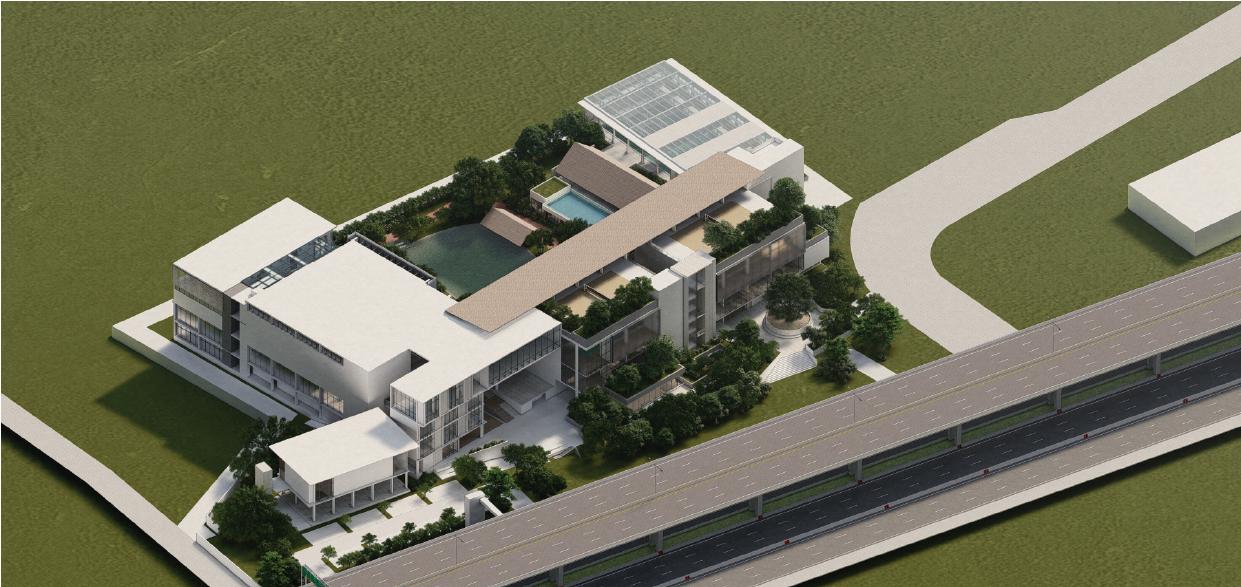

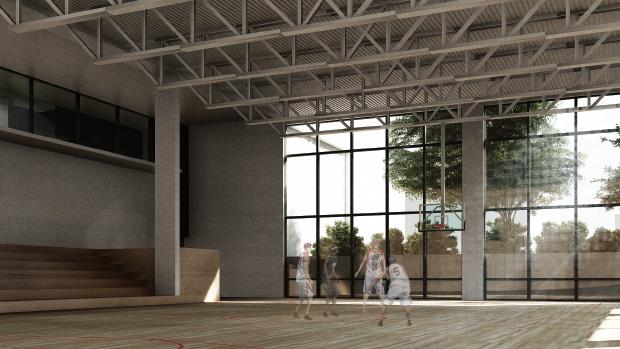

PERSPECTIVE
WEL KIN 07
ROAD
MAIN ROAD
ออกแบบภายใตแนวคิด

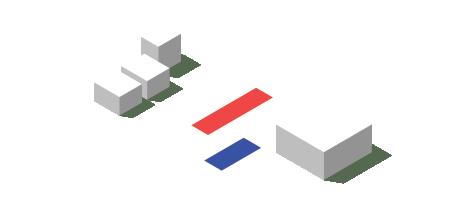

SETTING PARKINGBUILDING PARALLEL COMPOSE ENTRANCE & SERVICE SERVICE ENTRANCE
DESIGN CONCEPT add sun-filled space
DAYLIGHT
DESIGN PROCESS THE
เวนพื้นที่ใหแสงไดทอดตัว
ทองฟา
” มาสูผูคนบนพื้นดิน
การนําแสงอาทิตยเขามาภายในพื้นที่ เชื่อมผูคนเขากับธรรมชาติ เปดชองใหลมไดพัดผาน
ดึงสิ่งที่สูงไกลออกไป “
; WELKIN
diagram

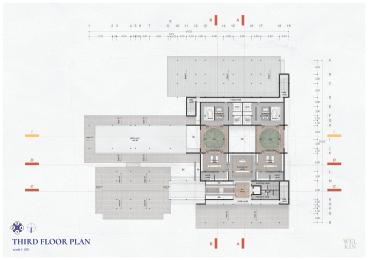

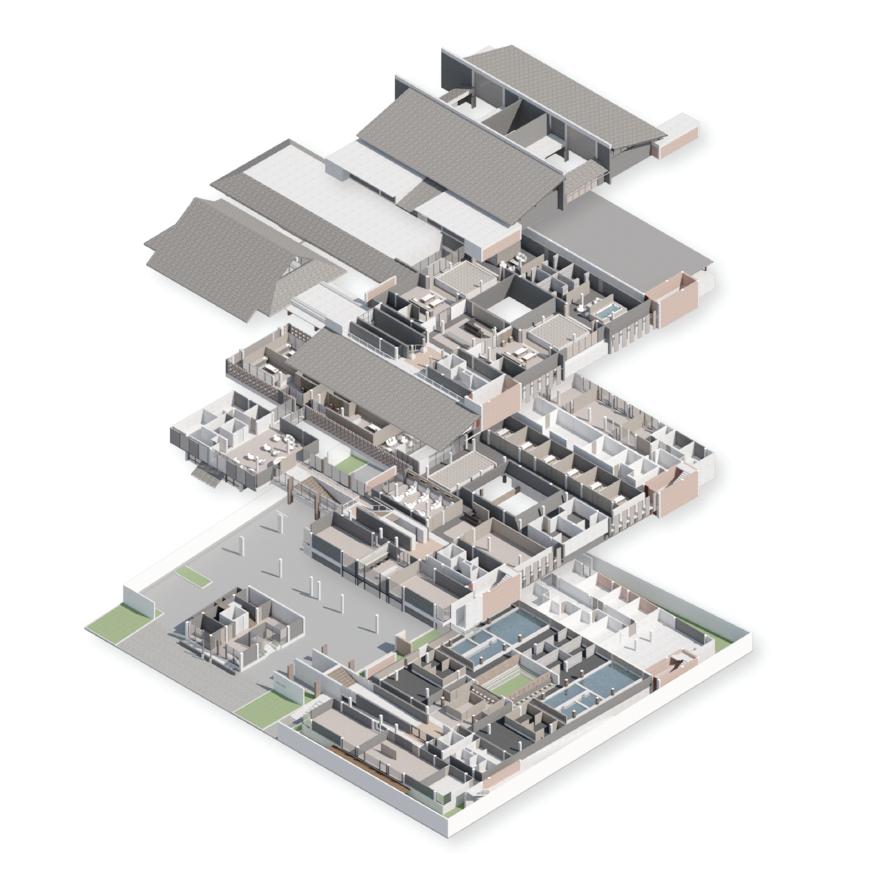

บอแช บอแช นวดแหง TREATMENT รานคา ตอนรับ ตอนรับ นวดเปยก VIP VIP FL1 FL2 FL3 EXPLODED AXONOMETRIC LAYOUT PLAN 2 4 3 1

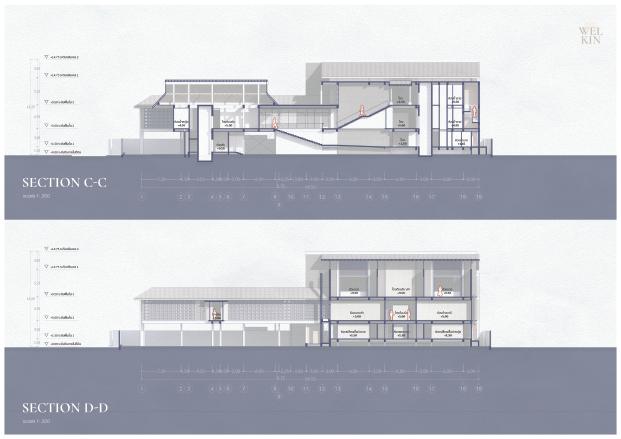

SECTION

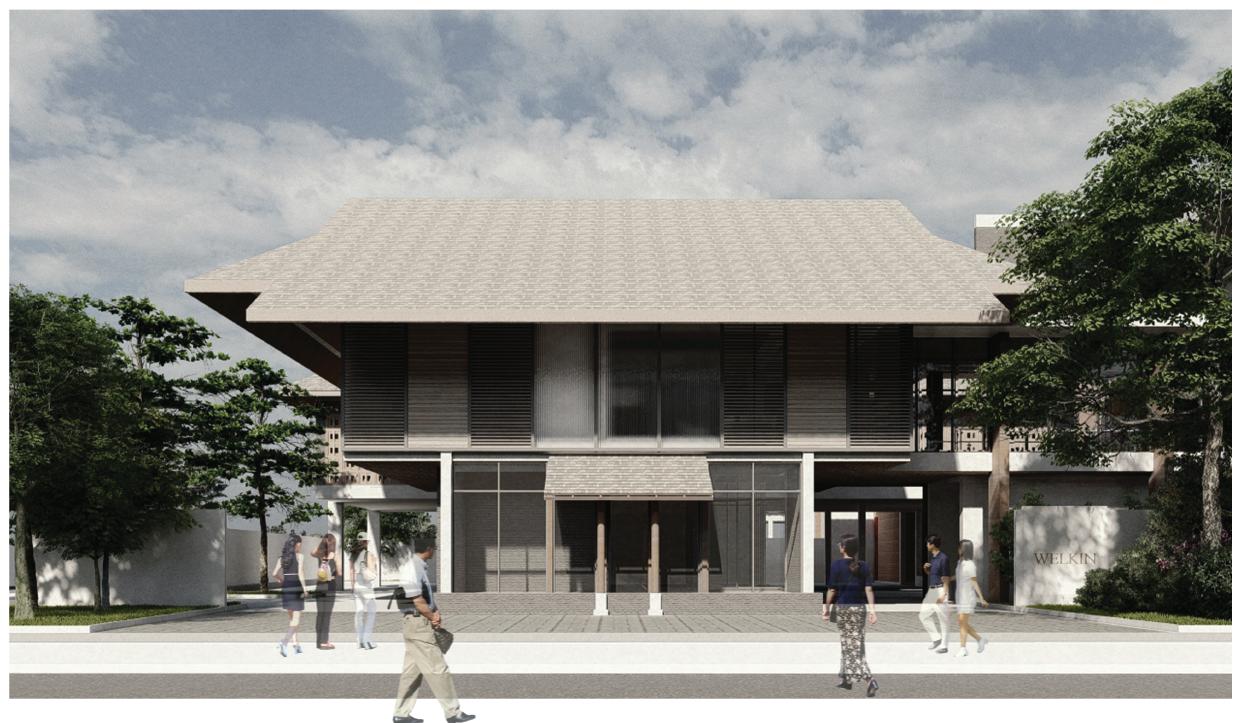

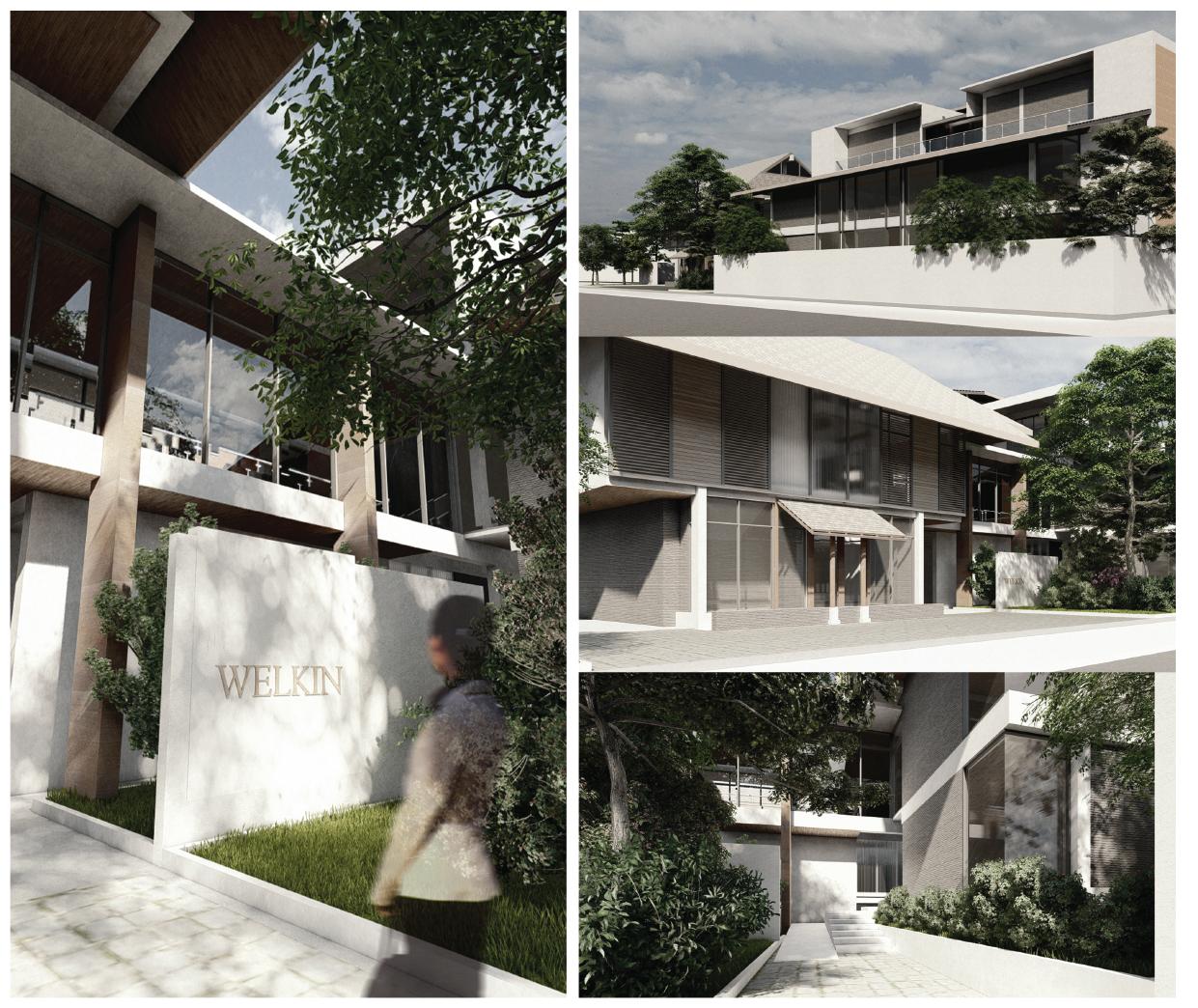

EXTERIOR PERSPECTIVE

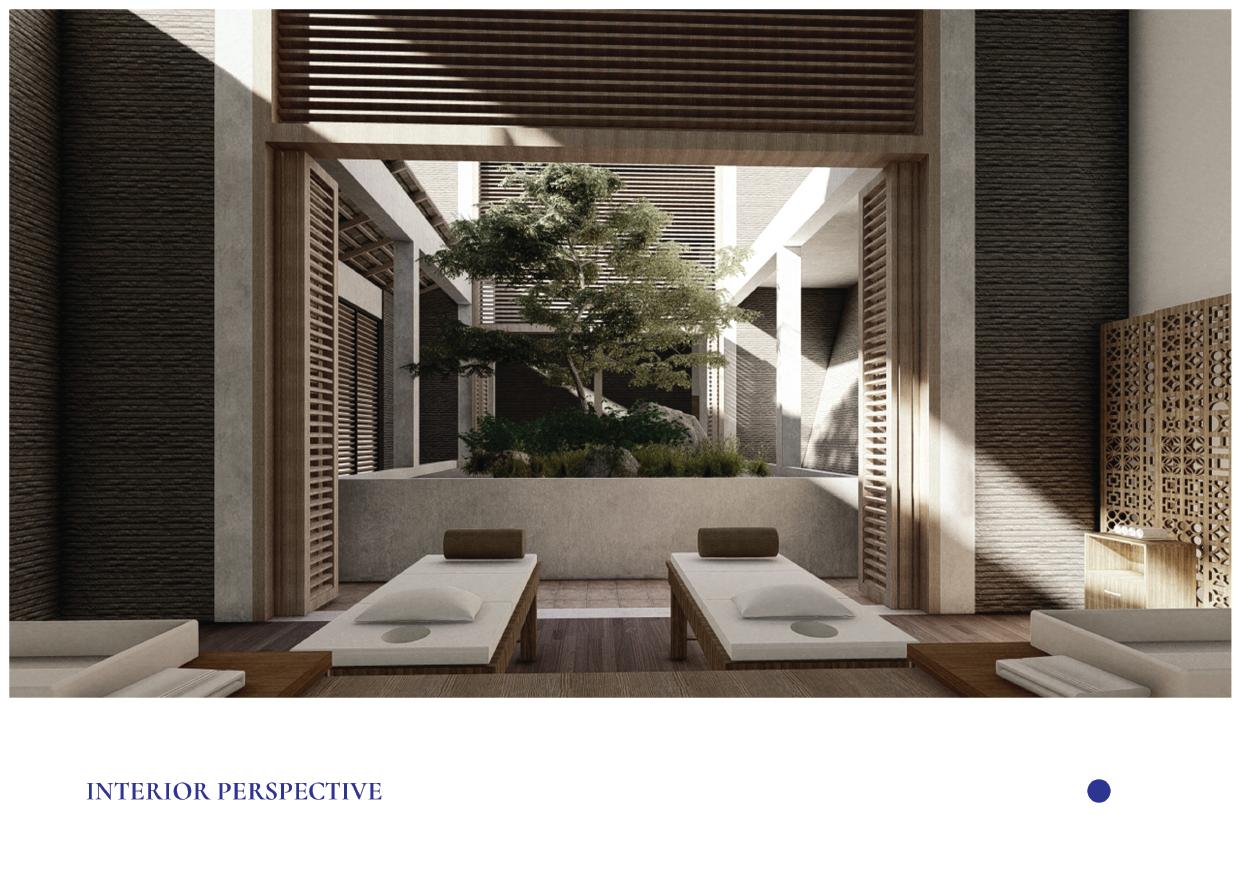

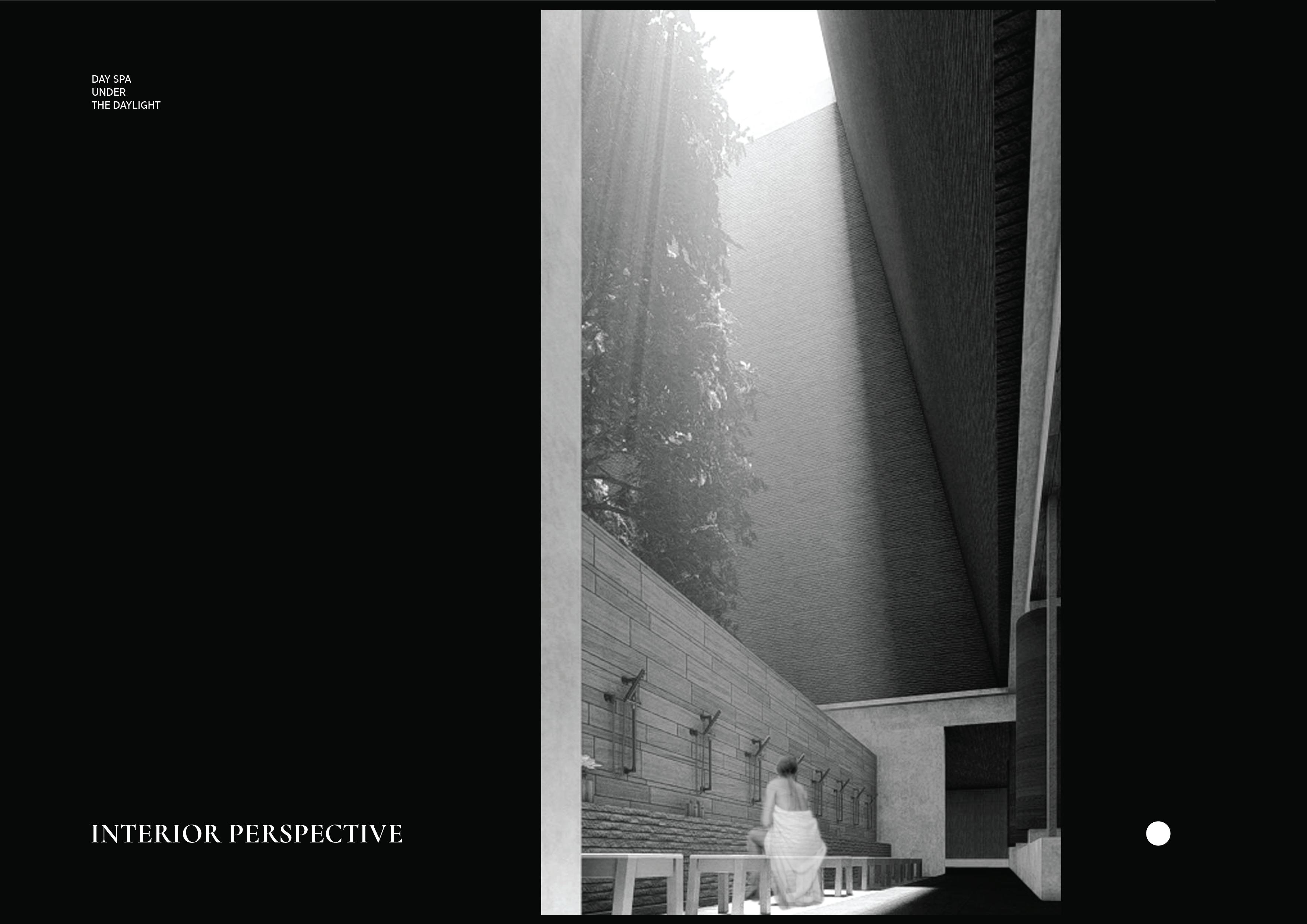

INTERIOR PERSPECTIVE
PERSPECTIVE
08 PACC OFFICE

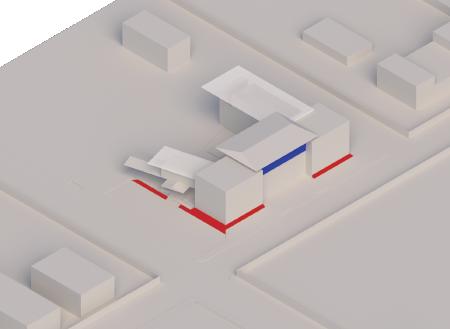

EAST-WEST COMPOSE
[ from site direction ]
EXTRUDE
และระดับชั้นของอาคาร เพื่อใหสอดคลองกับการใชงาน เปนสํานักงานอาคารราชการ ที่ตองมีทั้งพื้นที่ติดตอคนภายนอกและ พื้นที่ทํางานของคนภายใน
NORTHEASTERN’s IDENTITY
วางอาคารตามแนวตะวันโดยอิงจากทิศของที่ดิน กําหนดเปน 3 ชุดอาคารโดยแบง 2 ปกอาคารดวยชุดทางเขาตรงกลาง
เอียงอาคารชุดทิศใต ฝงถนนหนาศูนยราชการใหเปนไปตามทิศจริงๆ ุดเขาดวยกัน
เพิ่มความสูง
เพิ่มอัตลักษณของสถาปตยกรรมภาคอีสานเขาไป เพื่อใหสอดคลองกับ ภารกิจหนาที่ของหนวยงานที่ไมไดดูแลแคขอนแกน แตดูแลครอบคลุม หลายจังหวัดในภาคอีสาน หลังคายื่น เนินดิน ลูกมะหวด

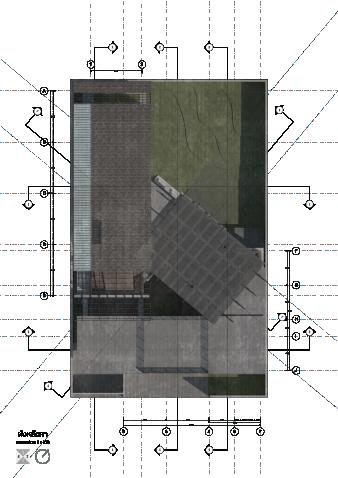

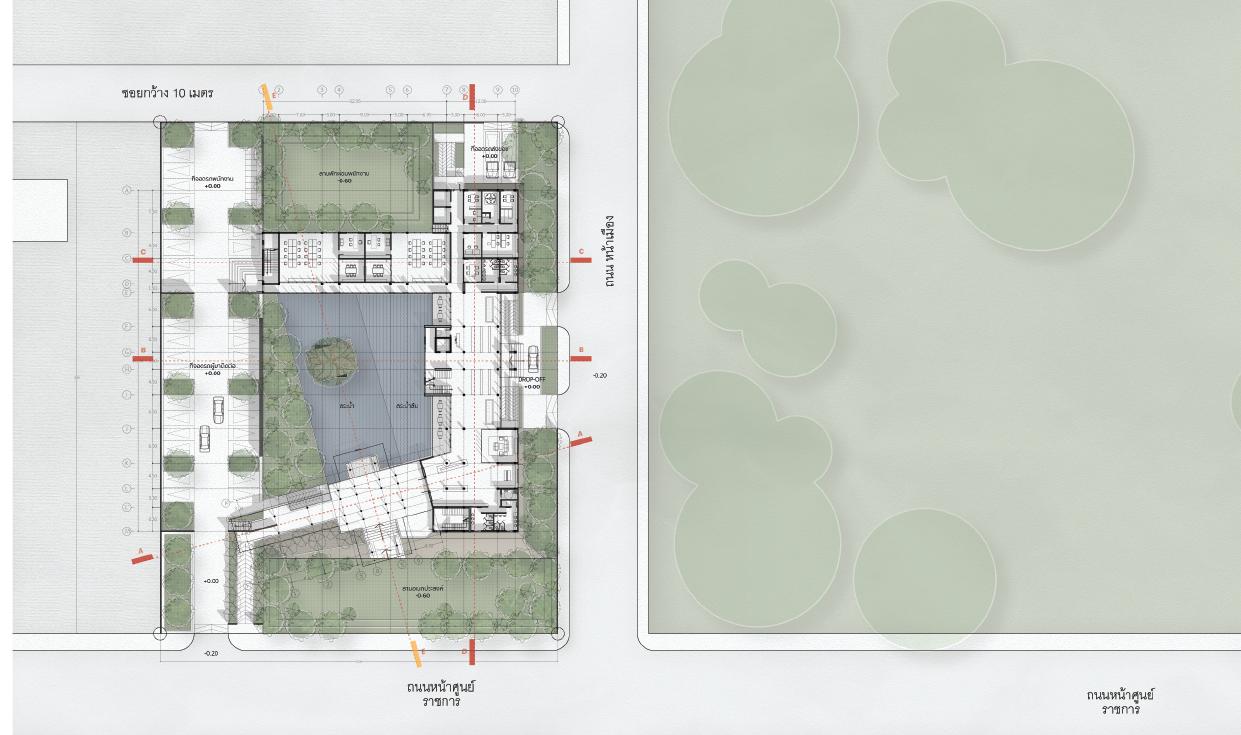

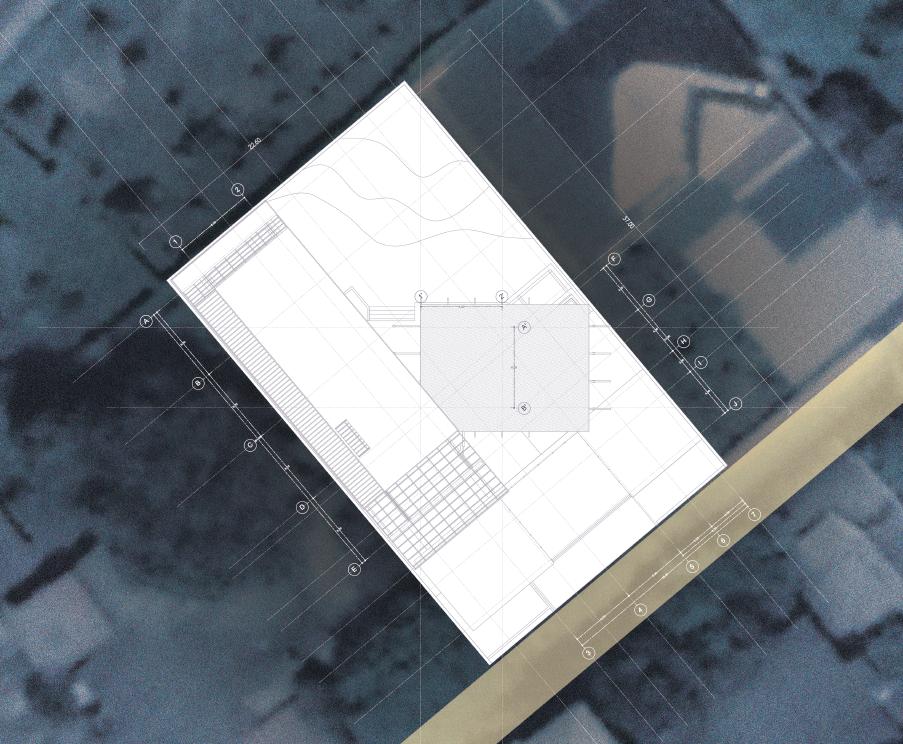

LAYOUT PLAN 4 2 3 1

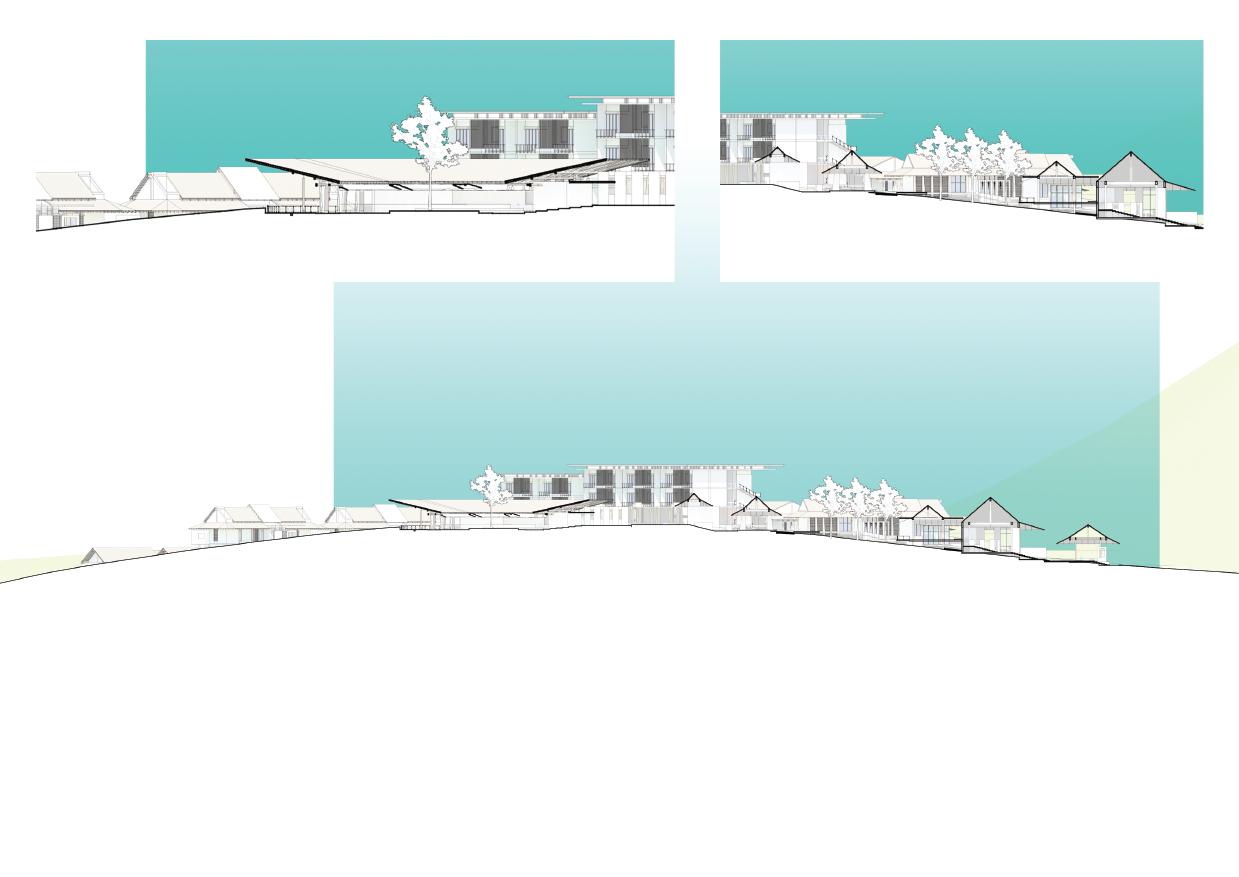

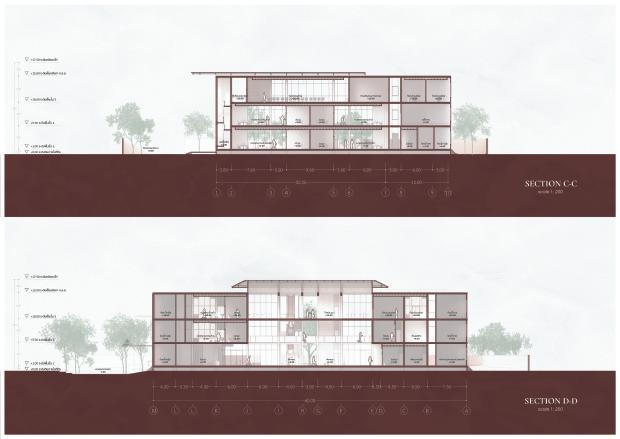

SECTION

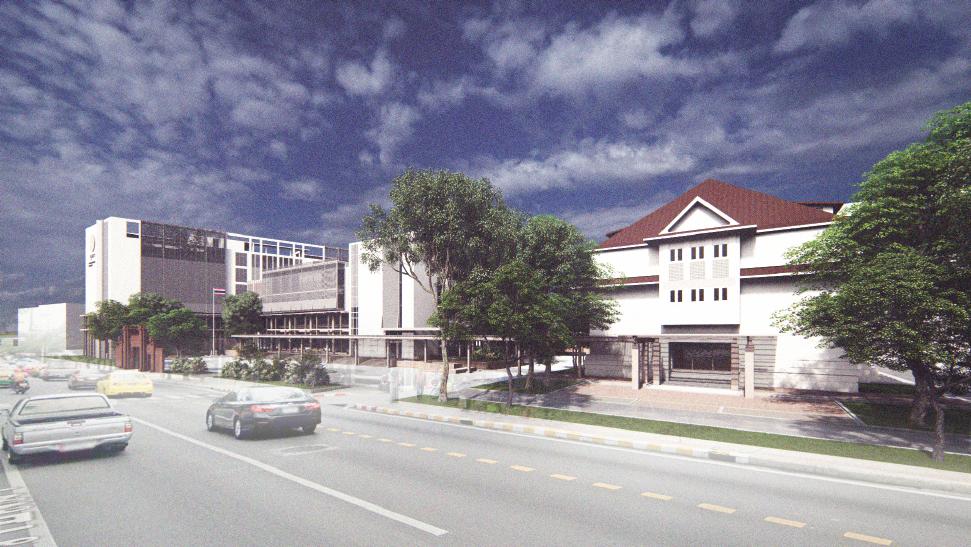

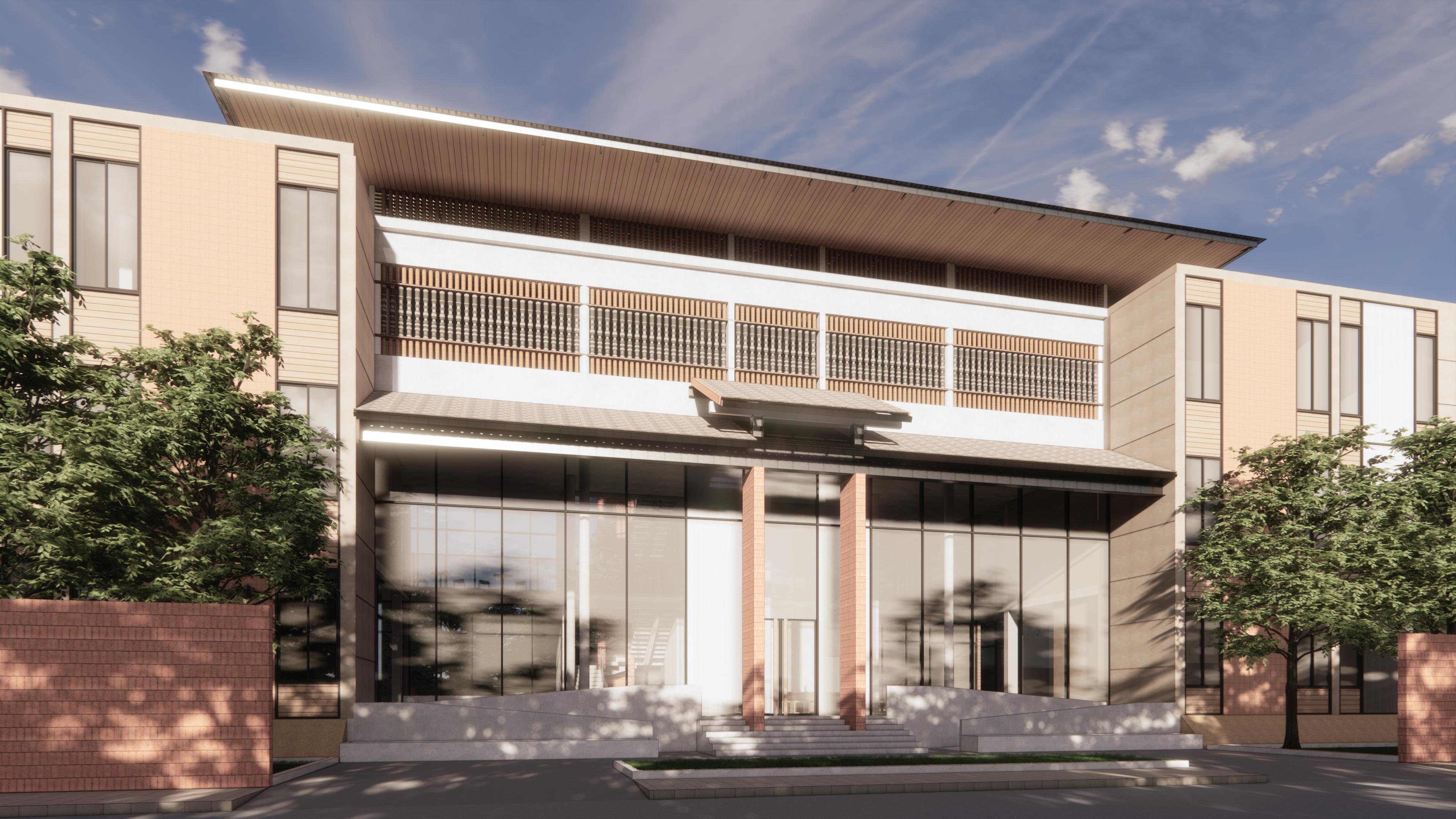

PERSPECTIVE 3D Animation
09 the FLEXIBLE
CRITERIA VENTILATION PRIVACY DAYLIGHT CONCEPT FLEXIBILITY
adaptability respondsive fixed จัดกลุ่มรวมกัน + add scenery ที�ดินแบบที�หันหน้าเข้าทิศตะวันตก ลม ในชั�น 3-4 ( private ) outside skin add circulation swap main floor

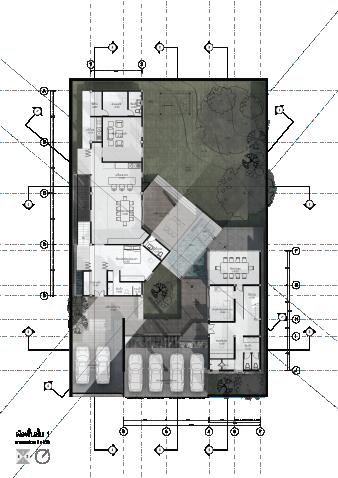

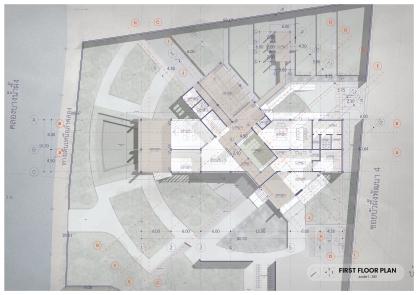

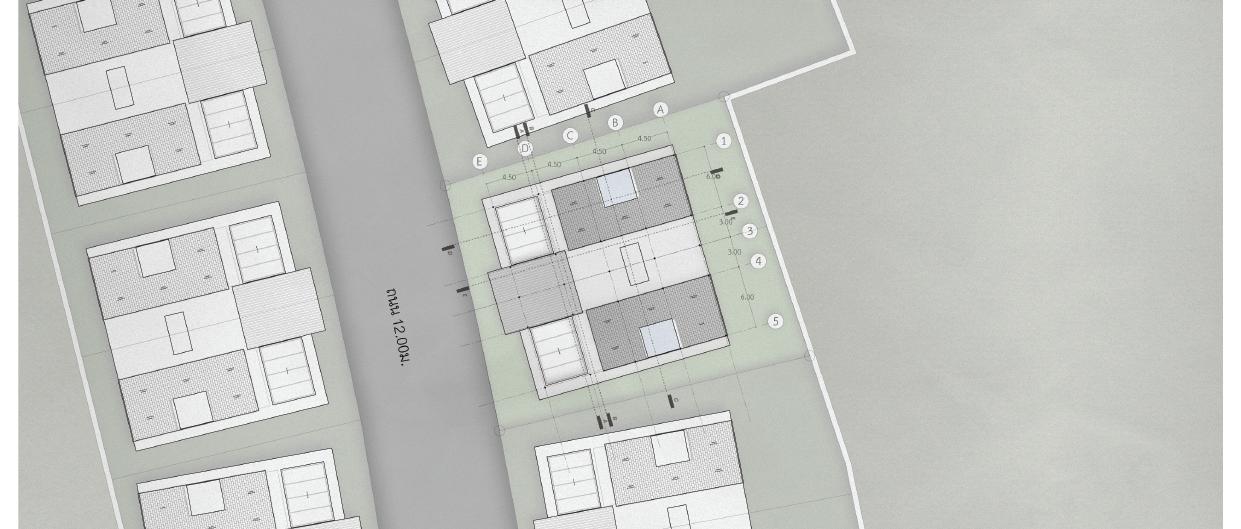

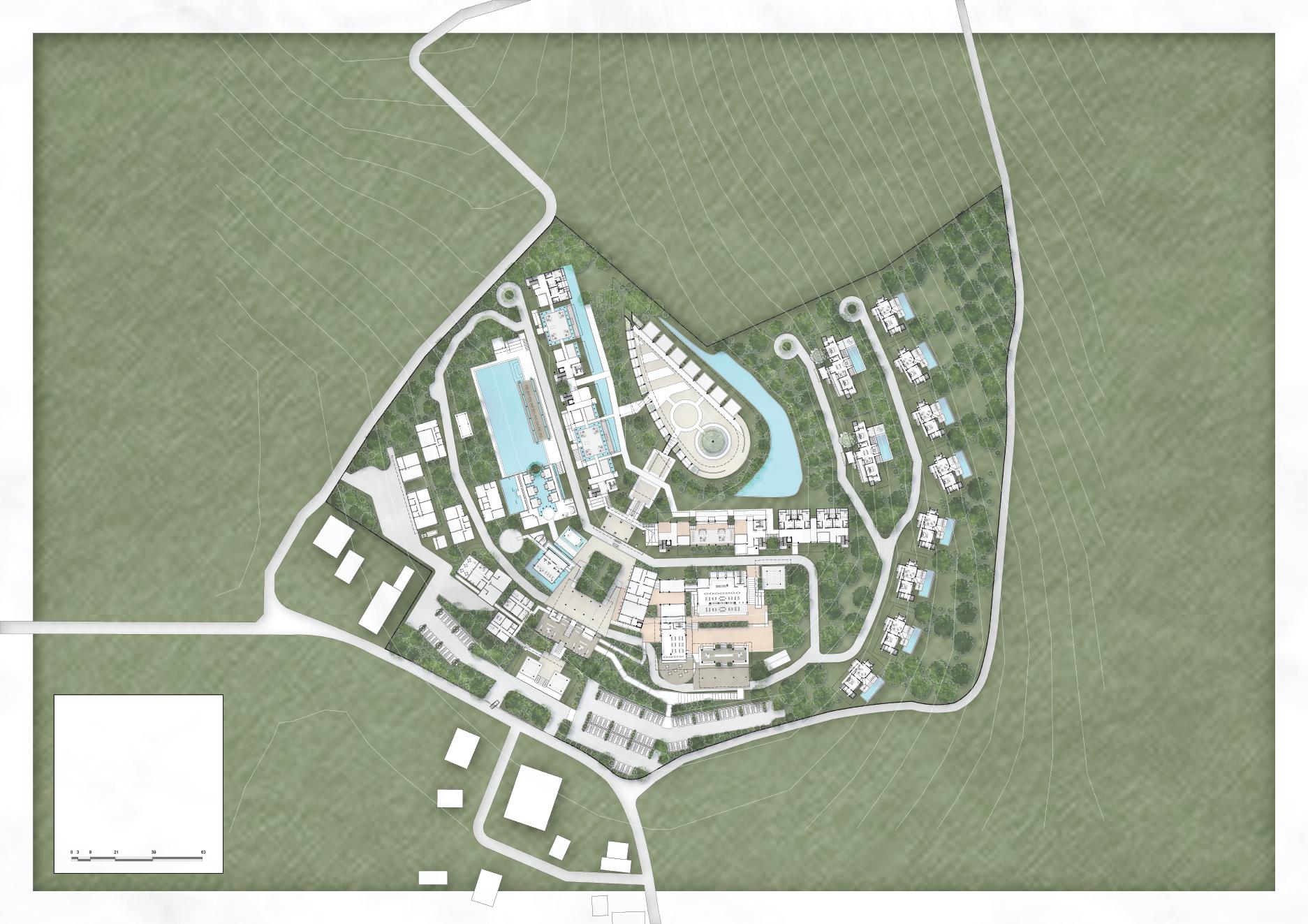

LAYOUT PLAN
SECTION

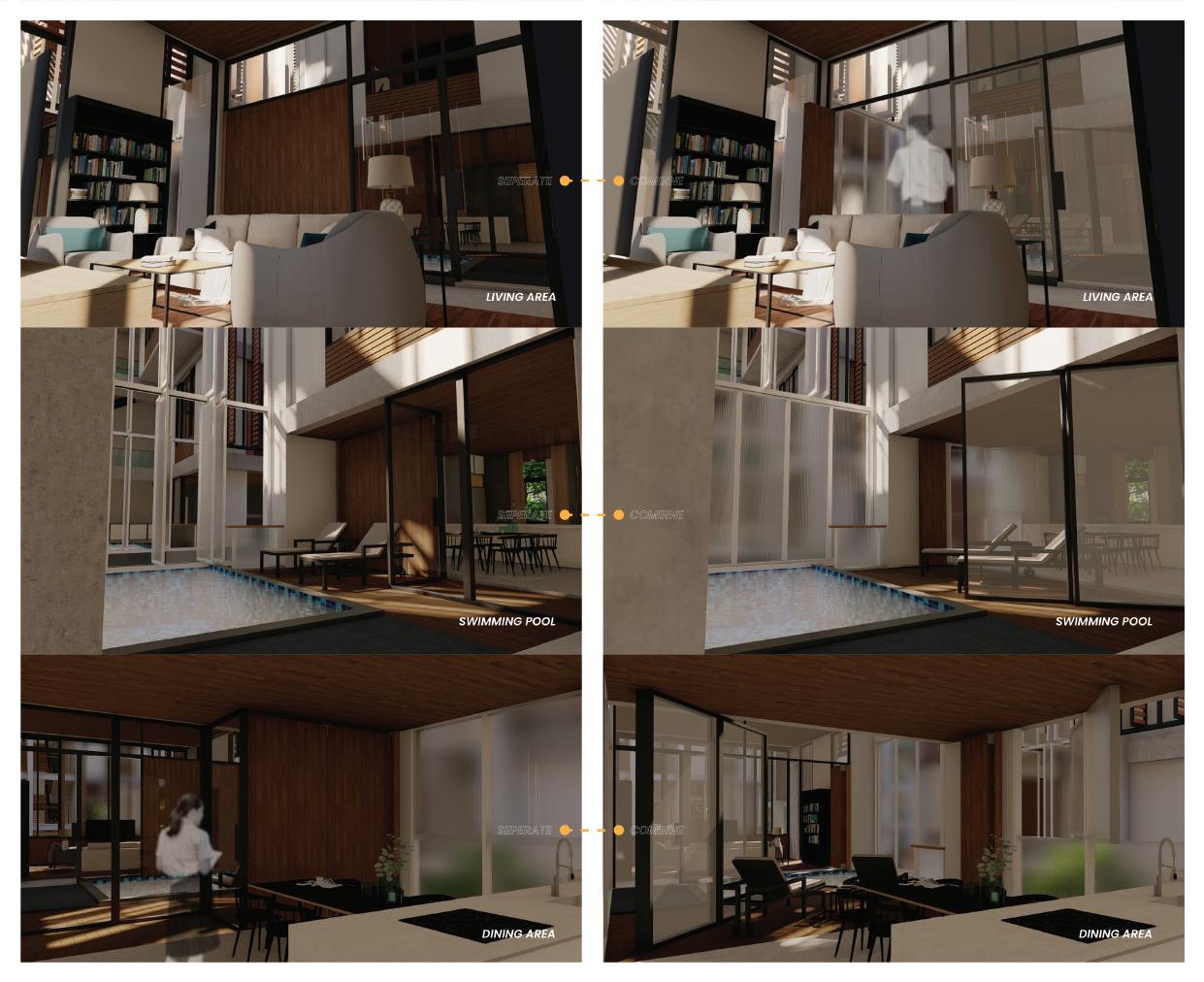

PERSPECTIVE
LANTERN the 10
DESIGN PROCESS
ตนหมาก ตนมะพราว
และจนปจจุบันใชเปนคอนกรีต
แตกอนไมมีไฟฟา แสงสวางมาจากตะเกียงน้ำมัน-ตะเกียงเจาพายุ
การทำกิจกรรมตางๆ ของชุมชนในสมัยกอนมัก ทำกันบนชานบานเปนหลัก
เปนเหมือนพื้นที่สวนกลางที่จะรวมสังคมของชุมชนเขาดวยกัน มีการใช ใตถุนทั้งเก็บของหรือเปนพื้นที่ใชสอยตางๆ อีกทั้งยังยกใตถุนเพื่อใหเขากับ สภาพแวดลอม ภูมิประเทศบริเวณนั้นที่ติดแมน้ำ
INTENTION
หยิบเอาลักษณะการใชชีวิตของคนในชุมชนบางกะเจาในสมัยกอน ที่ไดขอมูลมาจากการบอกเลาของคนในชุมชน
มาแปลงเปนคียเวิรดสำคัญในการออกแบบ
ผสานการรับรูผานการสัมผัสโดยตรงดวยการใหเดินเทาเปลาภายในตัวอาคาร
ลักษณะของชุมชน ลักษณะของชุมชนแตกอนไมมีถนน ใชเรือเดินทางโดยใชเรือเปนพาหนะ ขามคลองตางๆ (ตามลักษณะภูมิประเทศ) ลักษณะพื้นที่มีการทำสวน เกิด ทางเดินเทาเปลาในการสัญจร ทั้งเดินลุยสวน ขามน้ำขึ้นคันดิน พัฒนามาตั้งแตการใชลำตนของ
เปนทางเดิน
จนเปนการใชไม
BAREFOOT
conceptual lantern become the most hierarchy as intermediate space connect any space as skin sensation for human sense
HURRICANE LANTERN LOCAL BALCONY as
โดยนำตัวตะเกียงเจาพายุ หยิบมาเปนแนวความคิดหลัก HURRICANE
ผู้คน ผู้คน ให้แสงสว่างแก่ผู้คนโดยรอบ ก่อให้เกิดการปฏิสัมพันธ์ภายใต้แสงตะเกียง
ผู้คน ผู้คน เป็นศูนย์กลางแก่ชุมชน ก่อให้เกิดการปฏิสัมพันธ์ภายใต้ สถาปัตยกรรมในแนวคิด “ แสงตะเกียง ”
LANTERN

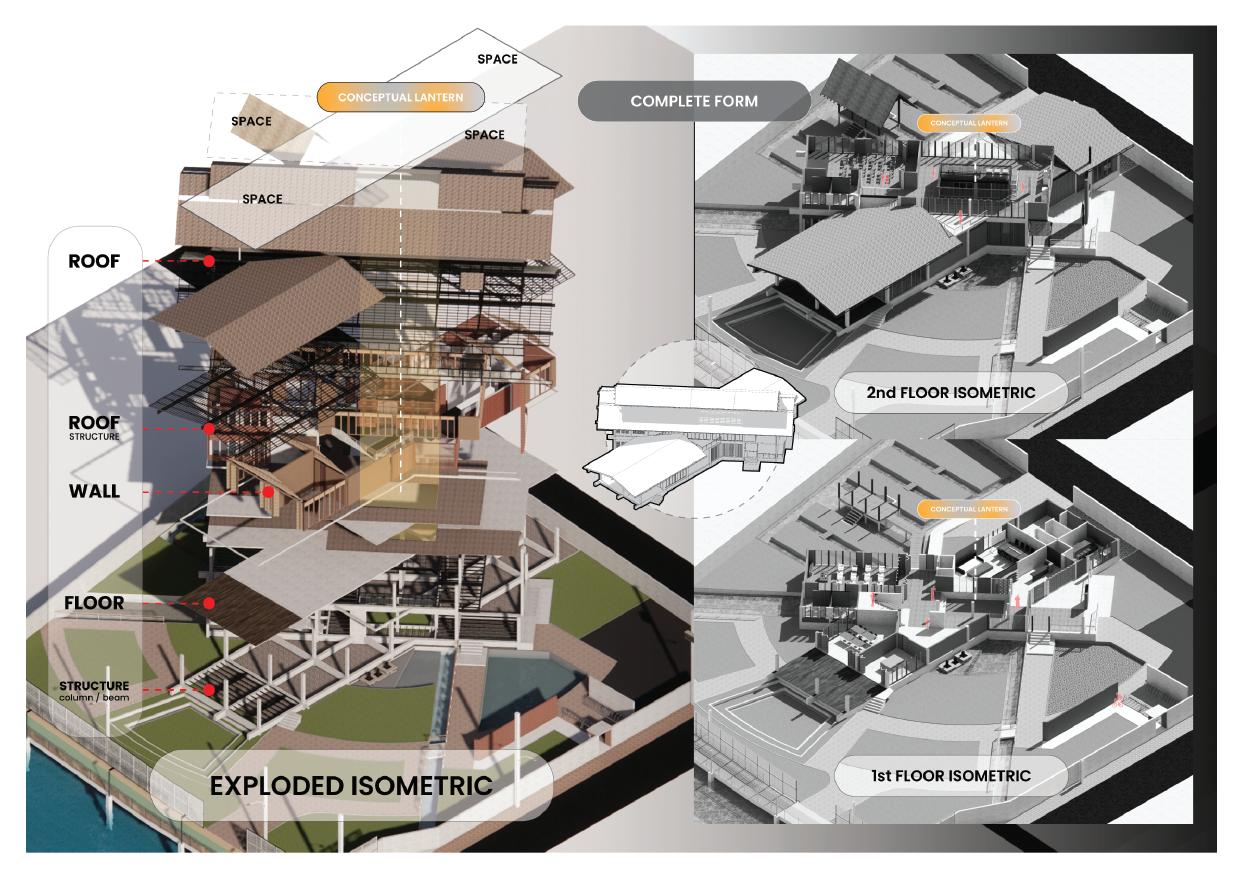

CONCEPTUAL LANTERN
และเชื่อมพื้นที่ทั้งหมดเขาดวยกันโดยใชชานไมเปนสื่อกลาง
PLAN 2 4 3 1
LAYOUT

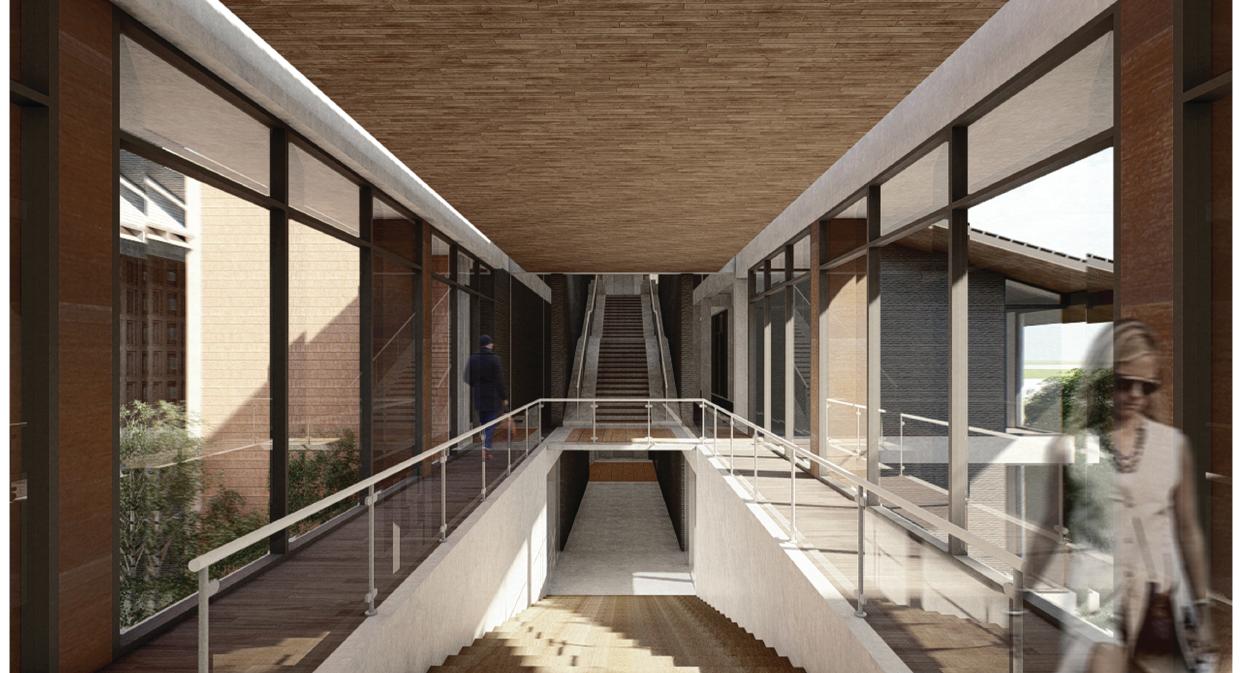

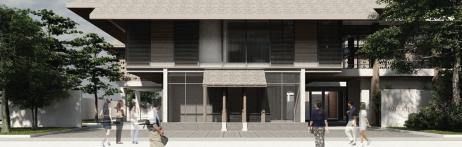

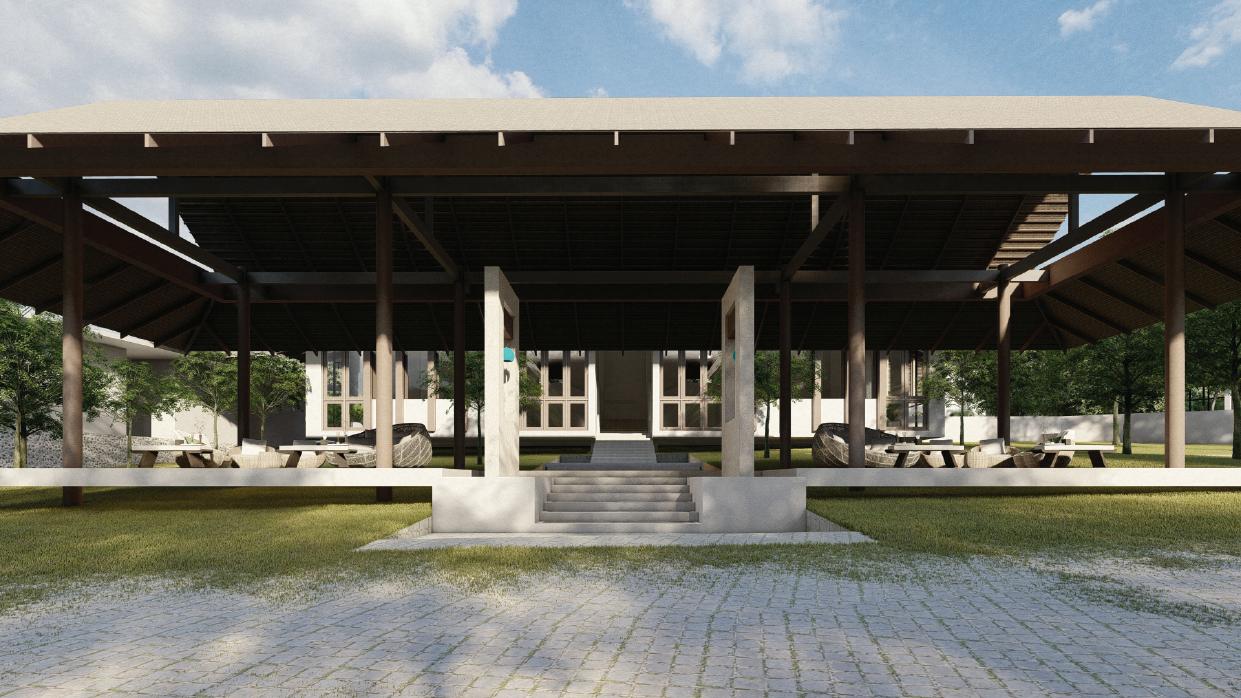

PERSPECTIVE
HOME OFFICE 11 year 02 design project / home office
DOF
AREA:
SQ.M.
Soi Ari Samphan 5 Khwaeng Samsen Nai, Khet Phaya Thai Bangkok, Thailand 10400
730
DESIGN PROCESS
BUFFER SPACE
จัดวางตัวบ้าน กับตัวสํานักงาน แยกออกจากกันโดย วางไว้ไปตามบริบทของทีดินและทีดินโดยรอบ
จํากัดพืนทีของจอดรถ และ SERVICE ต่างๆ ชิดขอบและจัดไว้รวมกัน เพื่อเปด OPEN SPACE ในทีดินให้มากทีสุด และใช้ประโยชน์ในส่วนเหนือทีจอดรถ เปนพืนชน 2 ของส่วนสํานักงานเพื่อให้กันแดดกันฝนไปในตัว อีกทังยังเปนเหมือน

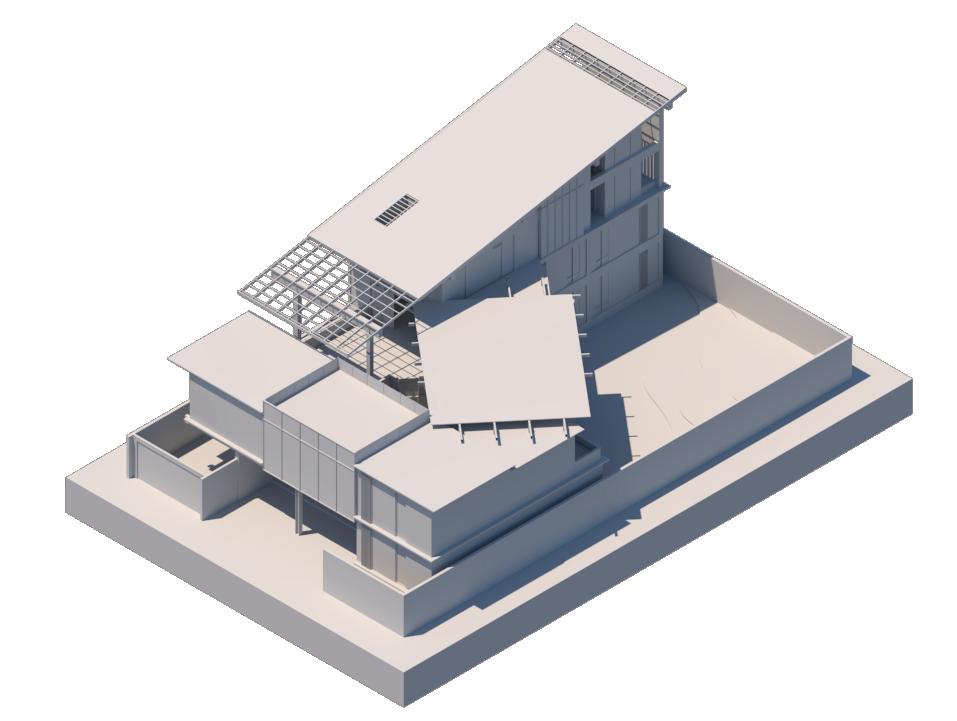

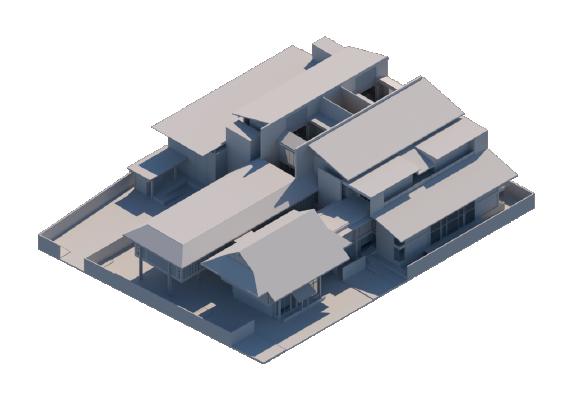

ให้แก่พืนทีภายในบ้าน เชอมตัวบ้านและสํานักงานด้วยการเพิมชุดอาคารเฉียงตามทิศแดดลม โดยกําหนดให้เปนเหมือน Main Space ของบ้านทีรับร Open Space ได้มากทีสุด ชน 2 เปนห้องนังเล่น / ทํางาน ใต้ถุนเปน ชานกลางบ้านเปดโล่ง กึงภายนอก HOME OFFICE GREY SPACE ทีดินเปล่า บ้าน 2 ชน ISOMETRIC

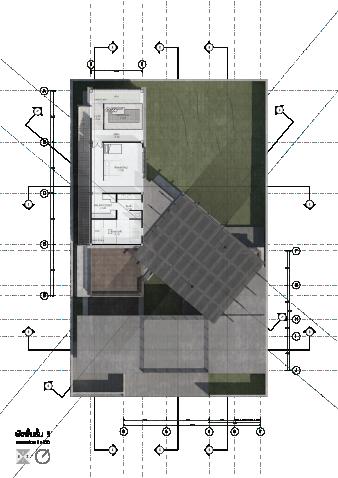

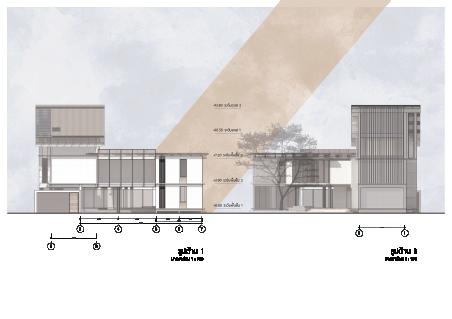

PLAN 2 4 3 1 ELEVATION SECTION SECTION
LAYOUT

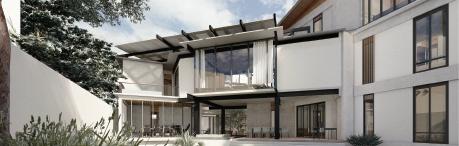

PERSPECTIVE 3D Animation

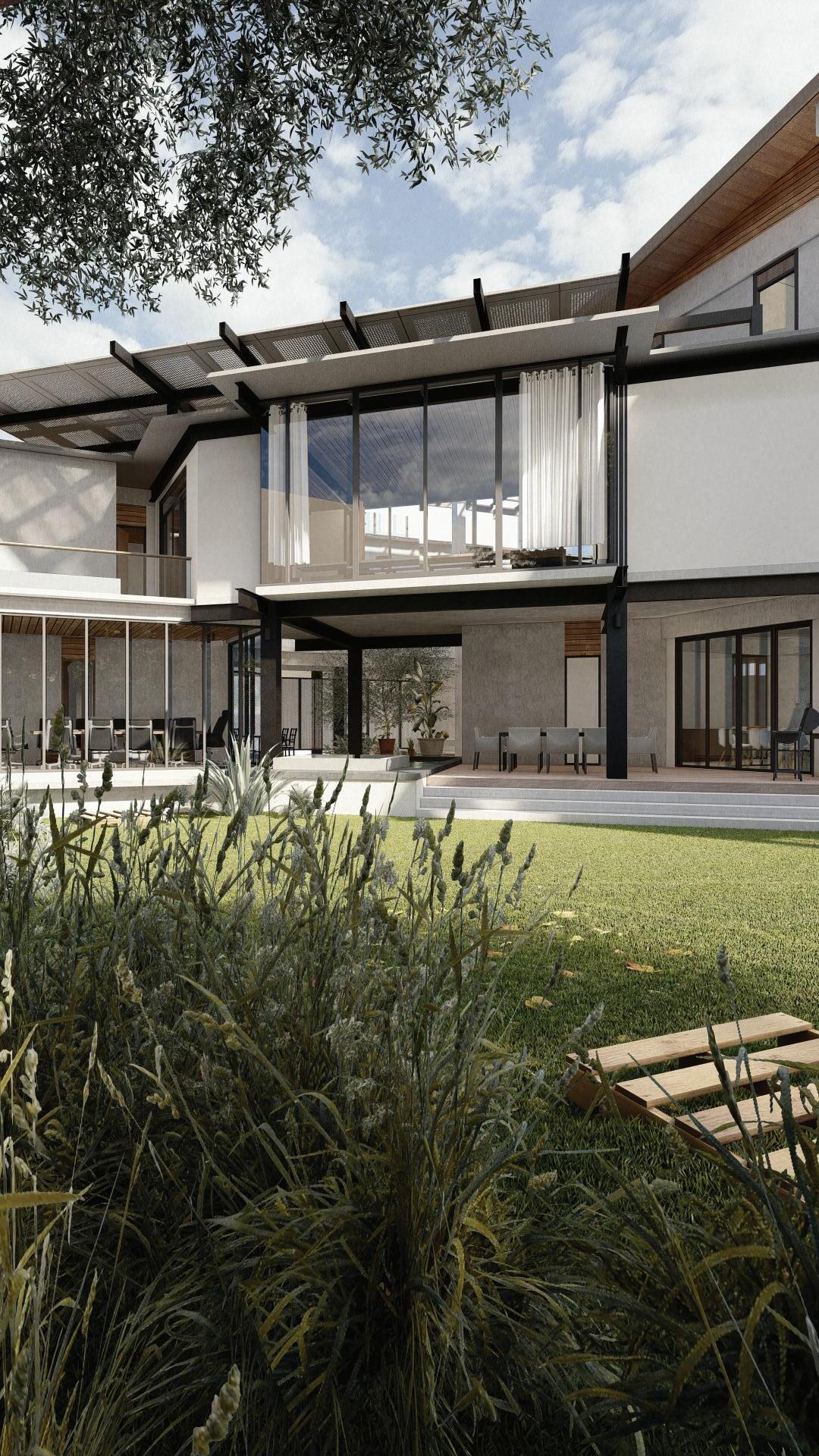

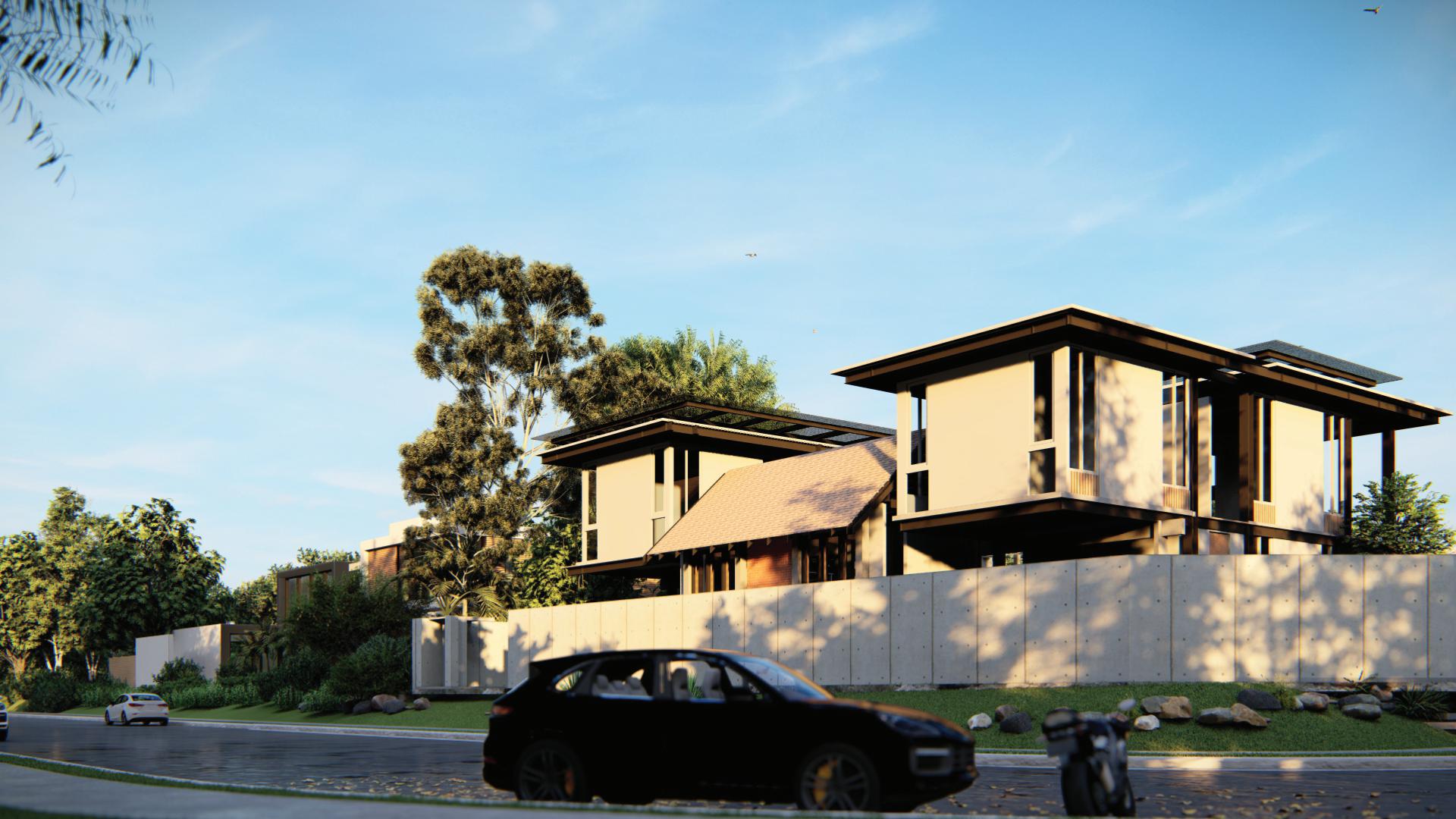

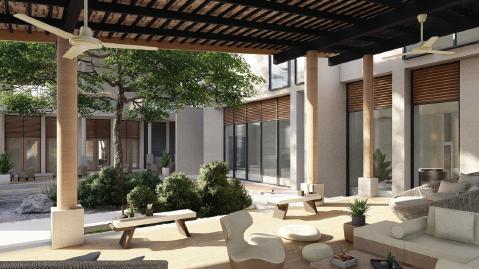

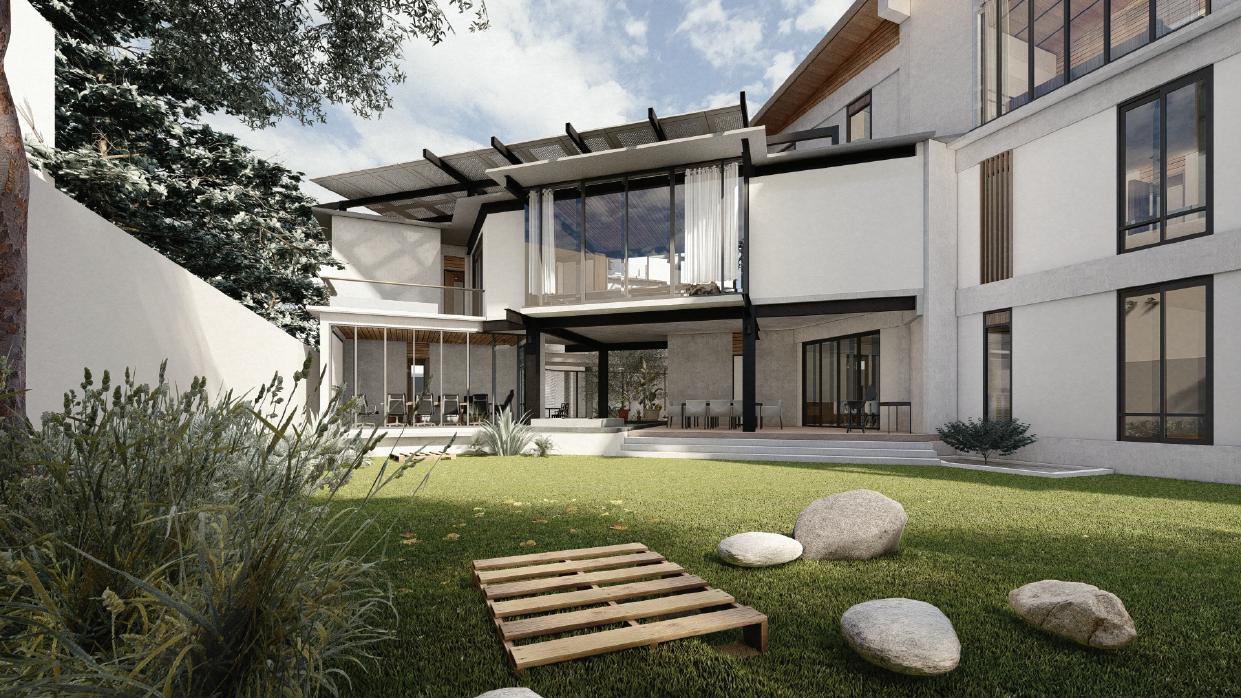

PERSPECTIVE

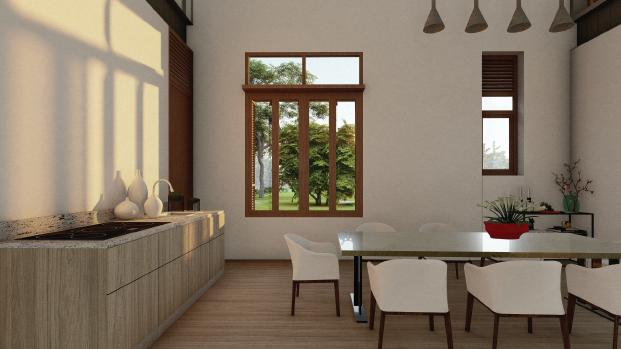

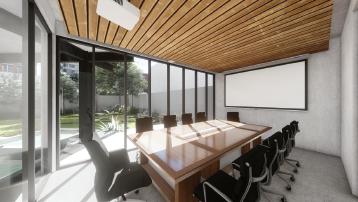

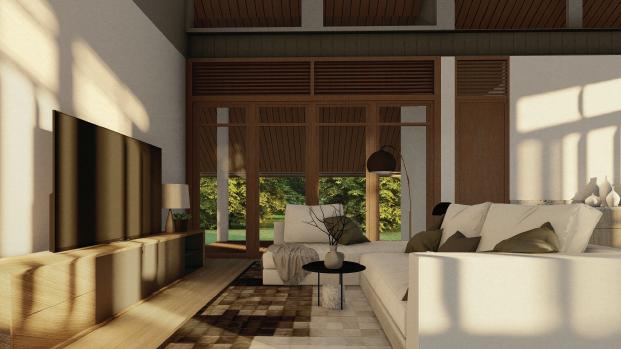

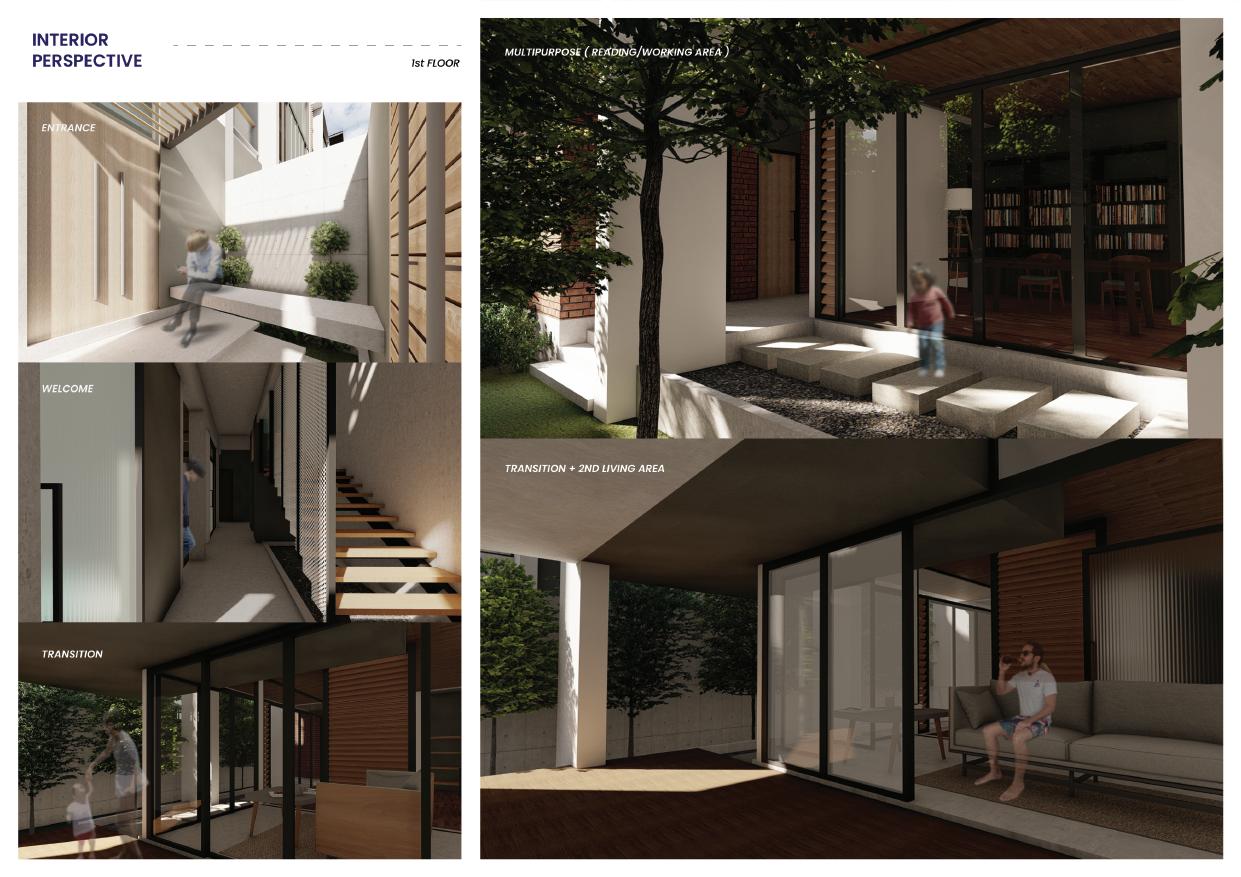

INTERIOR
12
DESIGN
CONCEPT
TROPICAL : DAYLIGHT AND RAIN RESPONSE EVERYWHERE

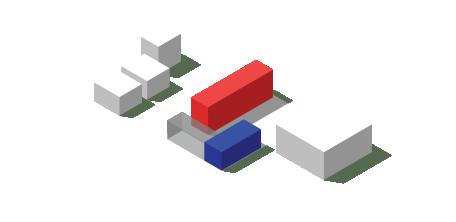

SITE N w 1 2 มาก ลม นอย SHIFT SHIFT SEPERATE 3 4
แดด ฝน แดด ฝน เพิ่ม ชองหลังคา ใหลม/แสง เขาถึง เพิ่ม ADJUSTABLE FACADE ใหผูใชแตละที่ปรับใหเขากับบานของตน 5 6 SERVED EVERYONE FINAL RESULT สราง ทางเดิน ระยะเคลียรสําหรับรถเข็น เพ่ิม ทางลาด (RAMP) เปนทางเขาบาน ออกแบบ หองนํ้า UNIVERSAL DESIGN เลือกบานเลื่อนใชประตู 7 8 WHAT IF ? SHIFT and SUBTRACT SITE and CONTEXT TROPICAL DESIGN EVERYWHERE
เขากับสภาพพื้นที่ที่ ตางกันออกไปในแตละที่ดิน
ของลมได ทุกทิศในการวางอาคาร EVERYONE การทํา"บาน"สําหรับทุกคน คือการรองรับ ผูคนที่หลากหลาย ไมวาจะเปนวัย สภาพ รางกาย เพื่อใหเปนบาน ที่ผูคนเหลานั้น ได อยูเย็นอยางเปนสุข จึงมีองคประกอบอยาง ราวจับ ทางลาด หองนํ้าที่รองรับรถเข็น บาน เลื่อน เพื่อรองรับความเปน Universal design ใหเหมาะกับคําวา Everyone อยาง แทจริง
รองรับใหหลากหลาย
ผานองคประกอบ อยาง adjustable facade ที่ทําใหมีความ ยืดหยุนในการเลือกใชงาน และการเหลื่อม กัน ของตัวบาน เพื่อสรางชองลมที่รองรับทิศทาง
พันธกิจของ ธอส. ทําใหคนไทยมีบาน
PROCESS “ทุกคน”
สูความยืดหยุน ที่พรอมตอบรับผูใชงานคนไทย “ทุกคน” ใหไดมีบานอยูเย็นเปนสุขใน “
ฝาไมอัดพรอมติดตั้ง ฉนวนไฟเบอรกลาส กําแพงกออิฐฉาบปูนทาสีขาว ชุดหนาตางพรอมบานเกล็ดไม พื้นไมปารเก และไมจริง โครงสรางคอนกรีตเสริมเหล็ก พื้นที่ softscape นอกตัวบาน

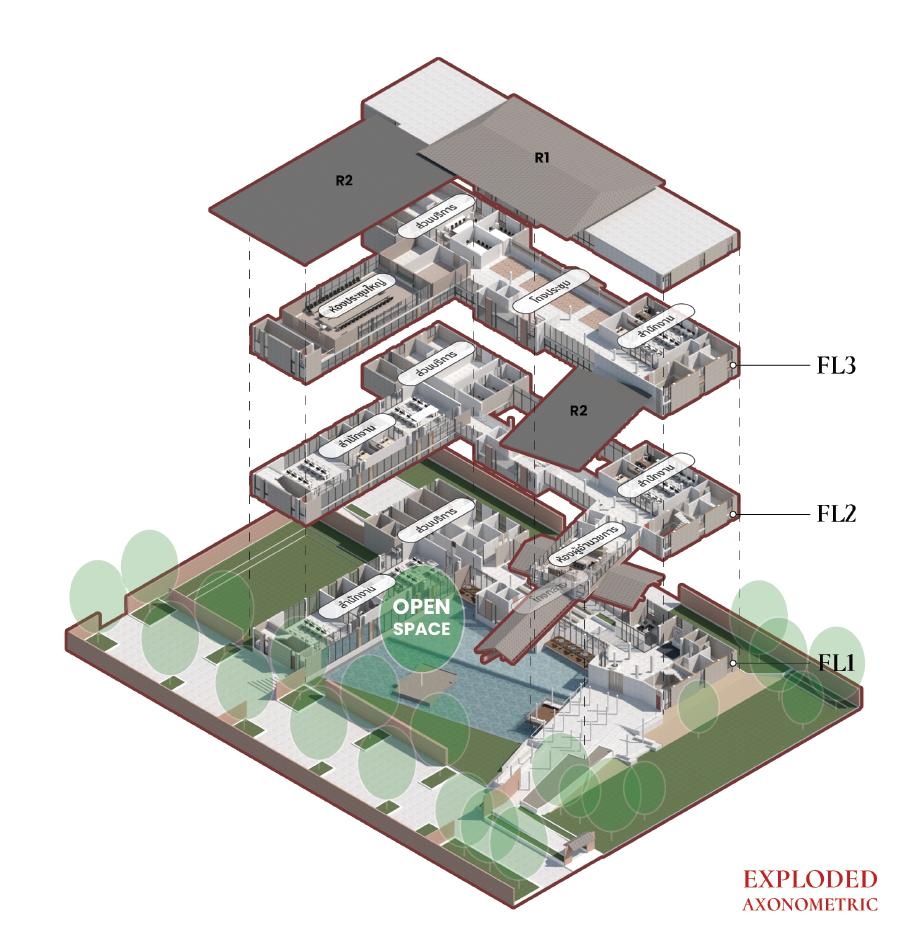

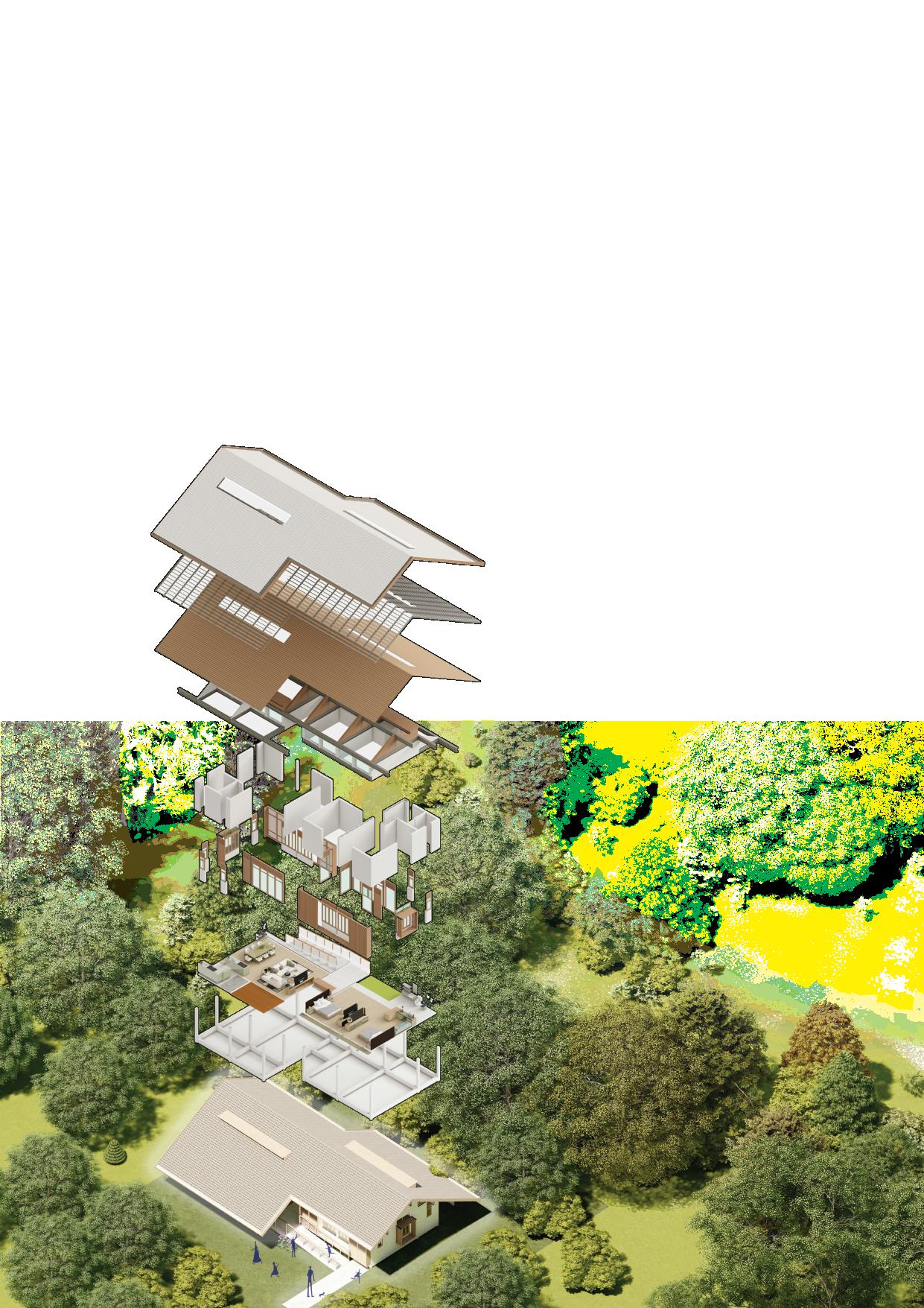

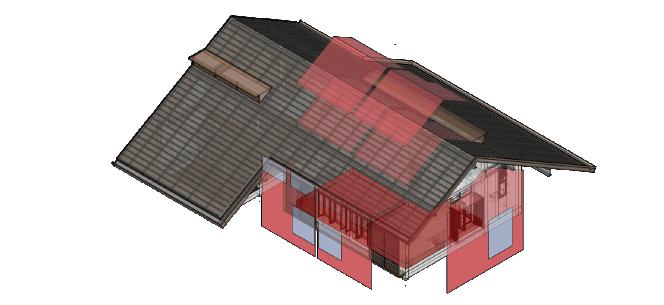

EXPLODED EAST ; RTTV = 9.82 W/m² , Area = 12.93 m² WEST ; OTTV = 27.92 W/m² , Area = 33.76 m² SOUTH ; OTTV = 15.41 W/m² , Area = 30.46 m² WEST ; RTTV = 9.64 W/m² , Area = 23.6 m² 21.98 W/m² 9.70 W/m² 30.00 W/m² 10.00 W/m² OTTV RTTV STANDARD DESIGN CALCULATION OTTV / RTTV + พันธกิจของ ธอส. ทําใหคนไทยมีบาน โจทยของงานประกวด บานอยูเย็นเปนสุข
ทุกที่”
รองรับ

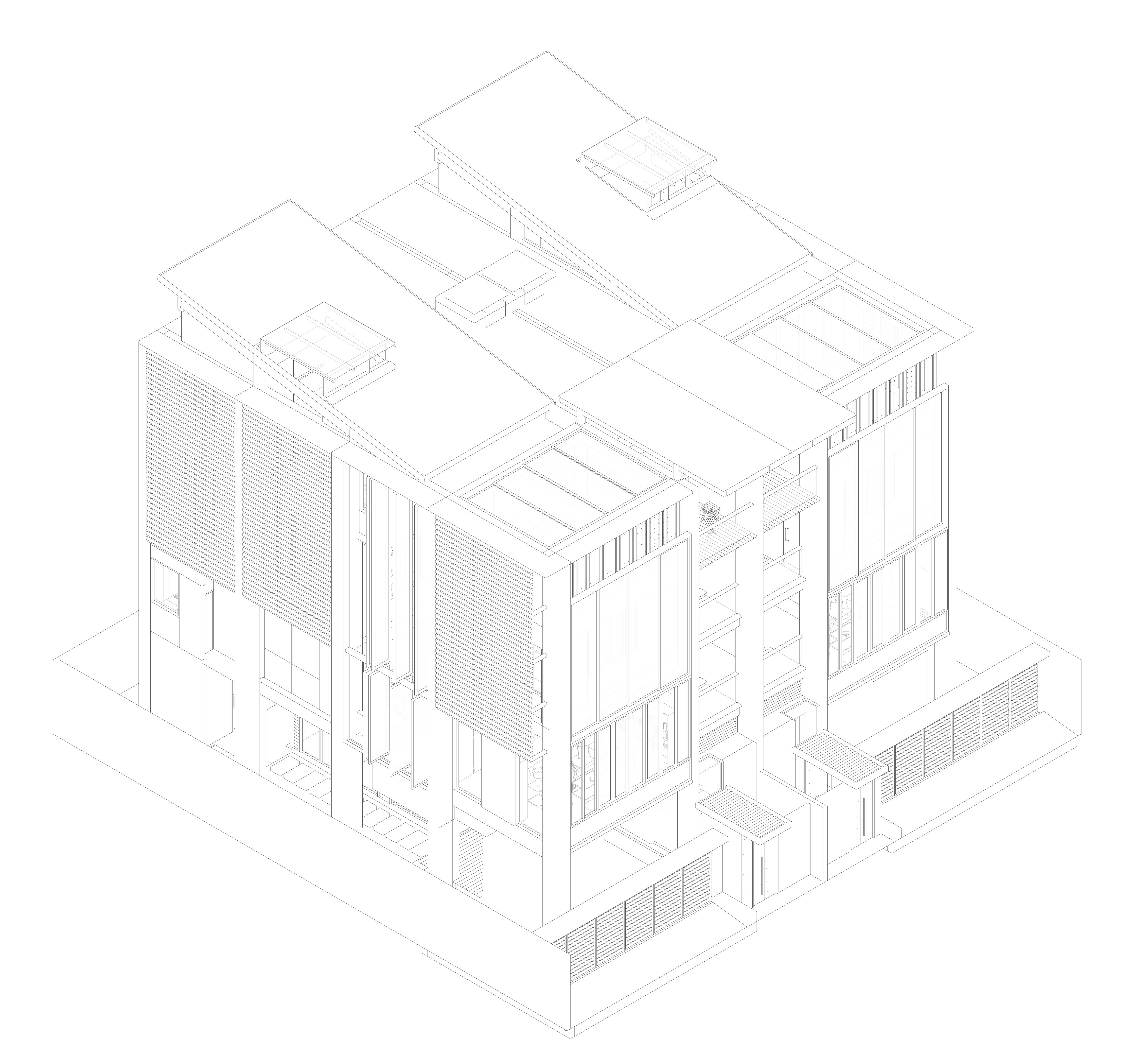

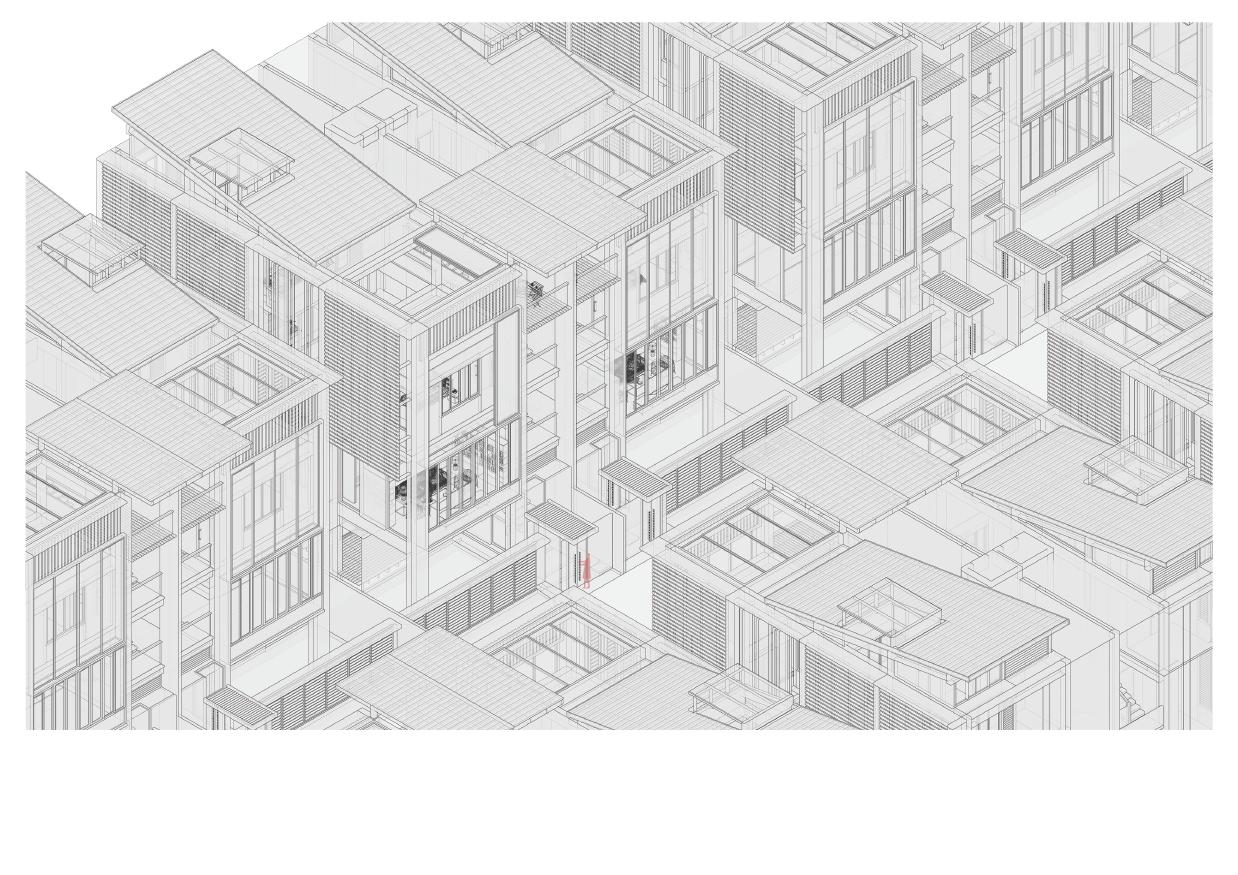

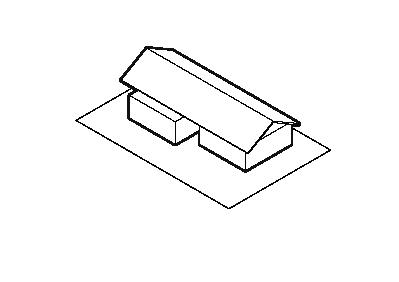

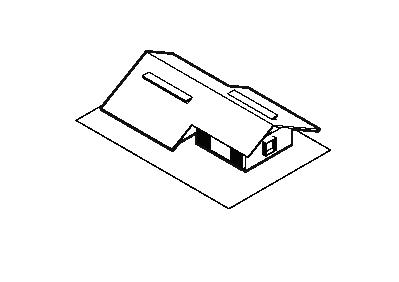

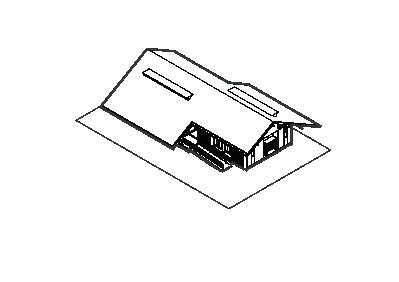

ISOMETRIC
FLEXIBLE
แดด/ลม/ฝน
UNIVERSAL DESIGN
STACK VENTILATION
CROSS VENTILATION
A

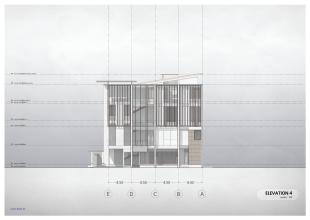

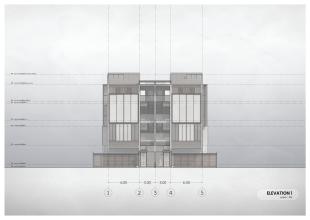

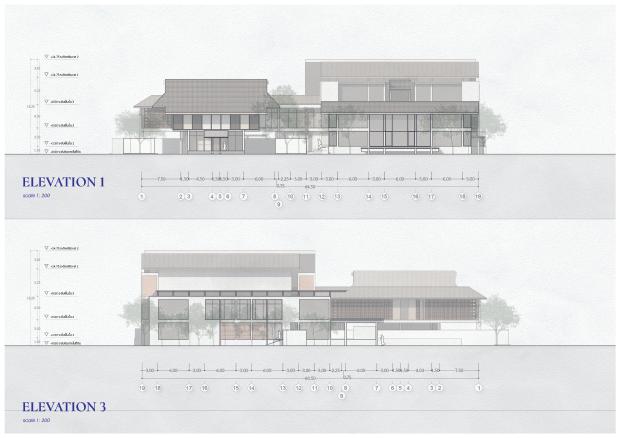

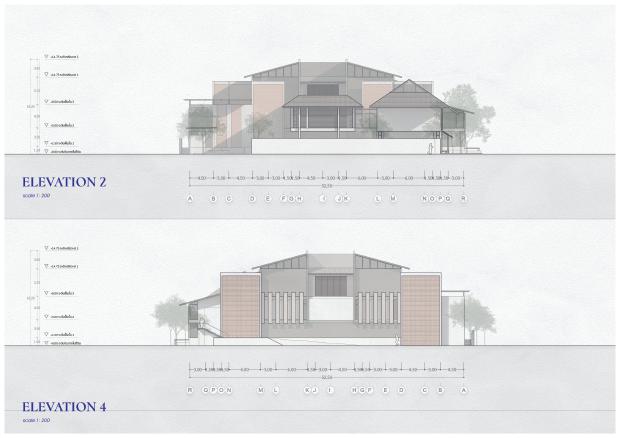

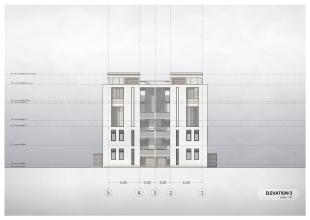

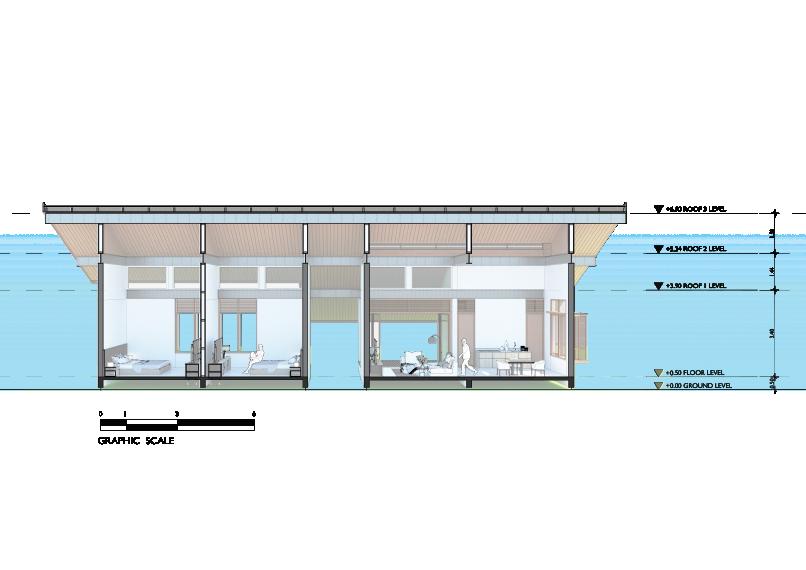

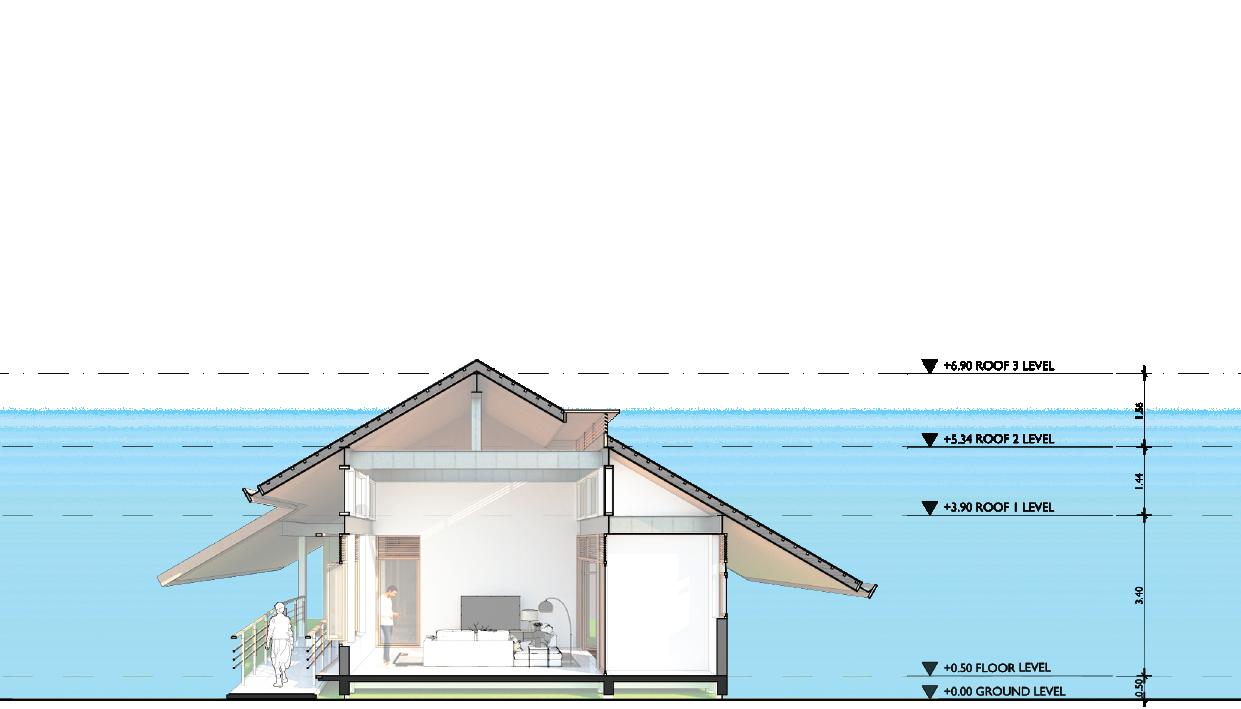

รางนํ้าระบายสูระบบเก็บนํ้าฝนเพื่อนํากลับมาใชงานใหม LIGHT SHELF INDIRECT LIGHT VENTILATION นําความรอนออก ทําใหลมพัดผาน TYPICAL SECTION SECTION A SECTION B ELEVATION
B
DRAWING

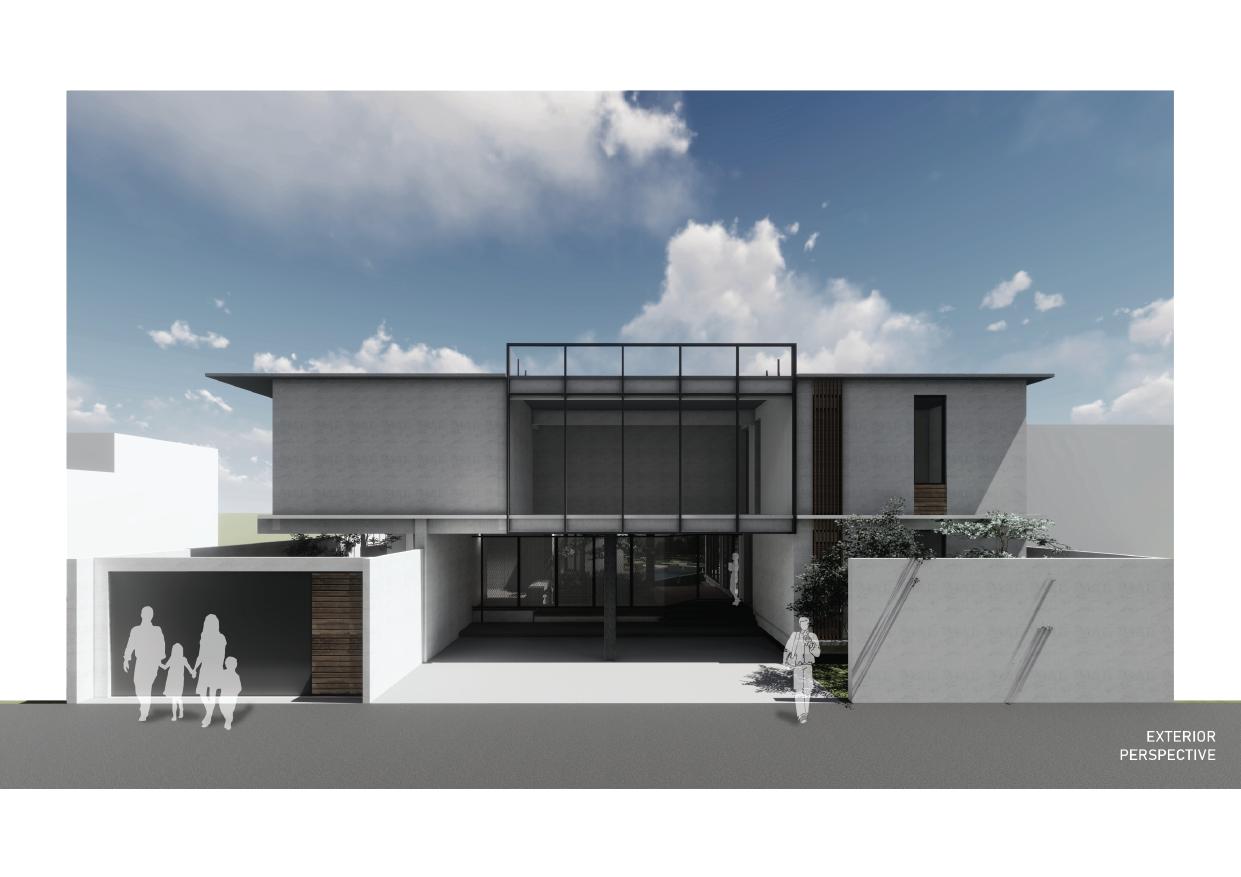

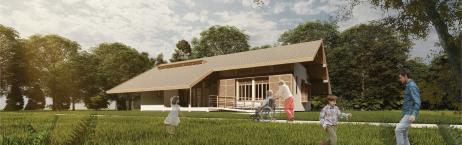

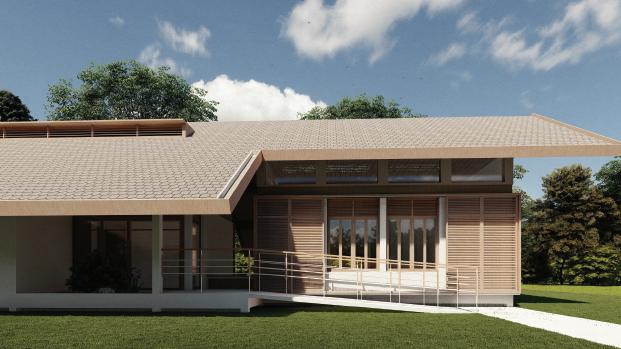

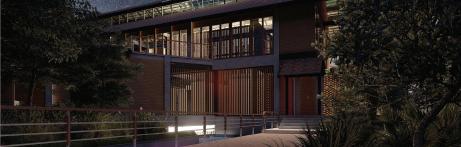

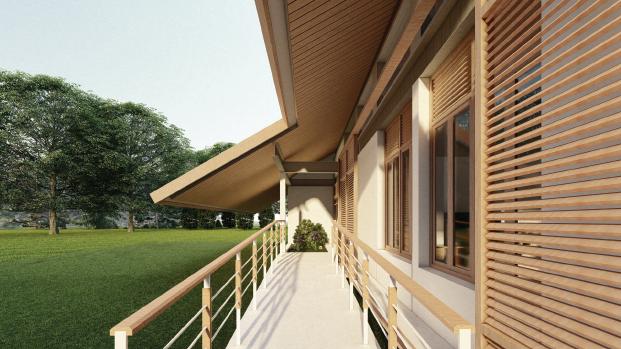

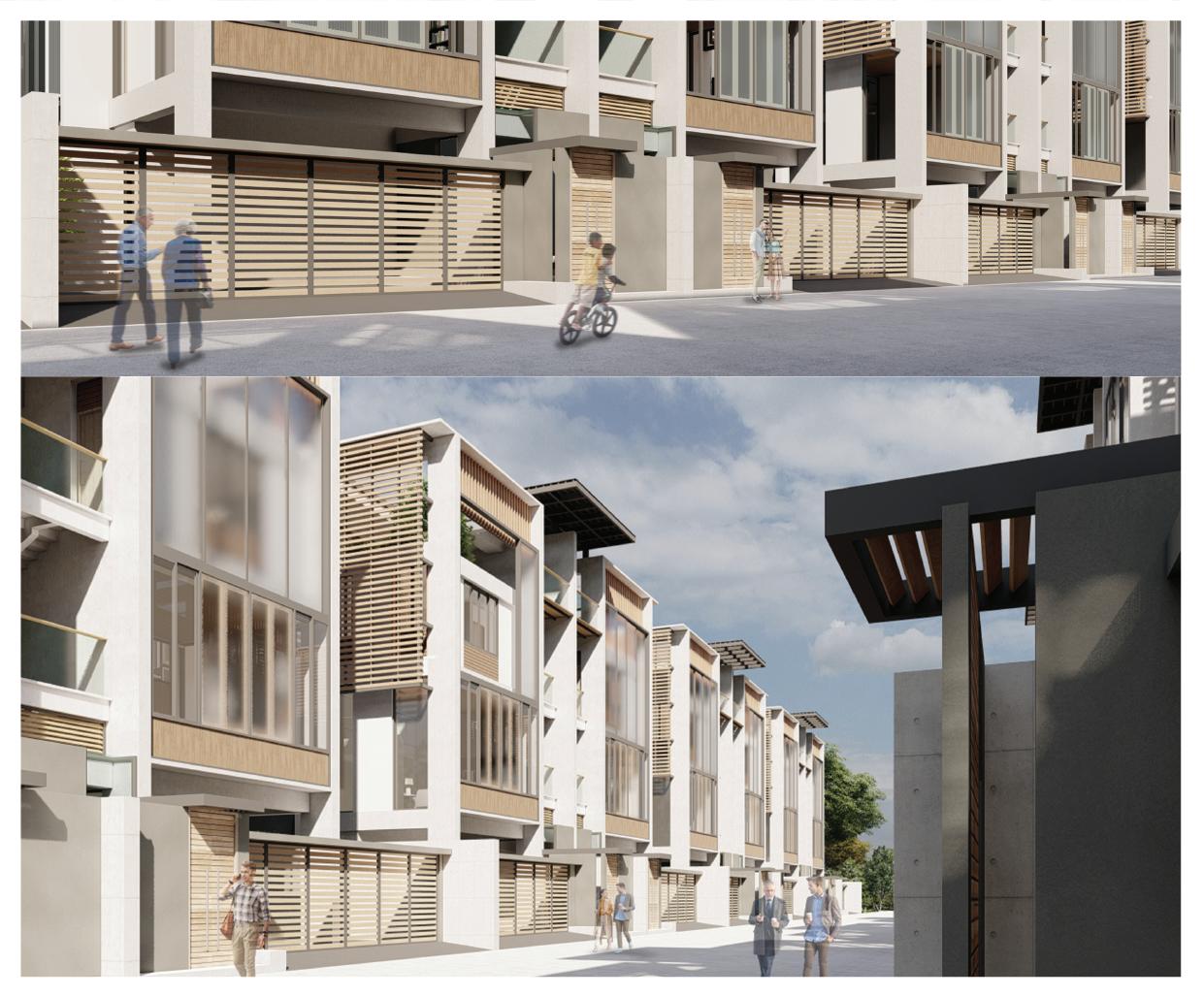

exterior perspective
interior perspective
year 03
Si Phraya Road, Khwaeng Si Phraya, Khet Bang Rak Bangkok, Thailand 10500 AREA: 760 SQ.M.

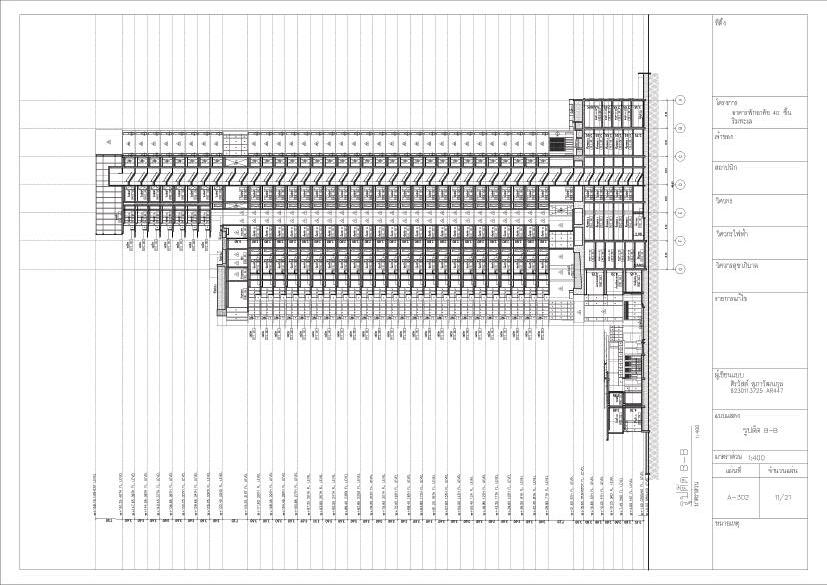

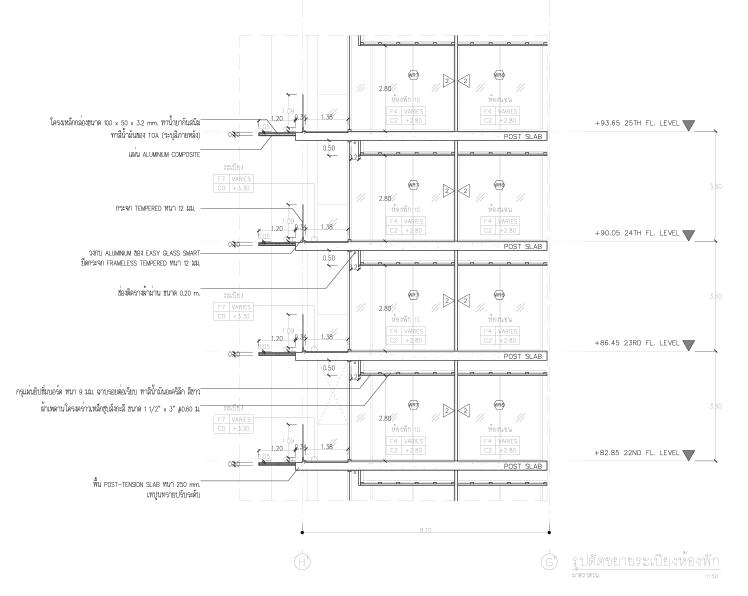

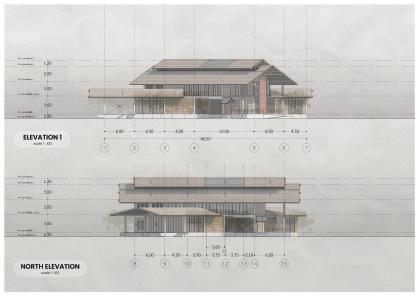

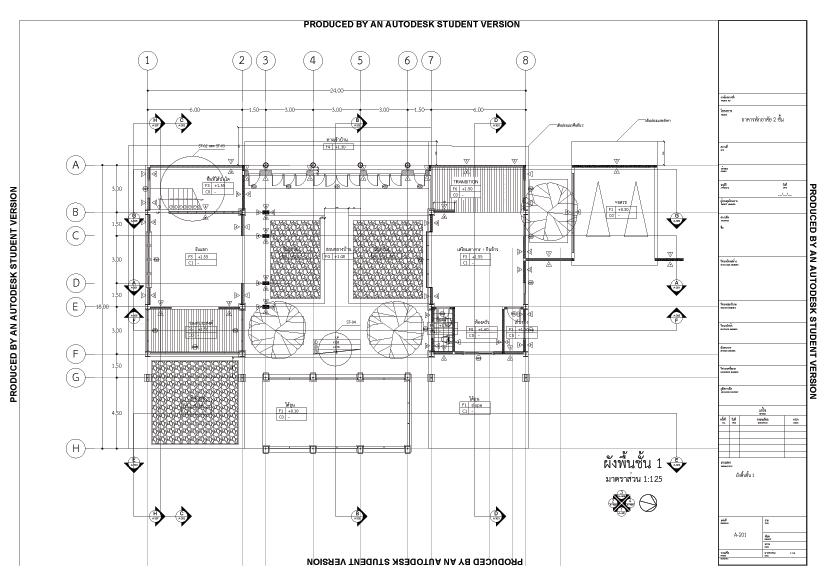

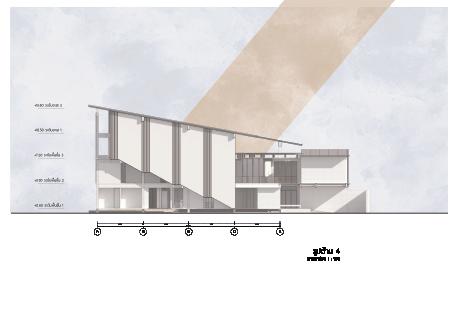

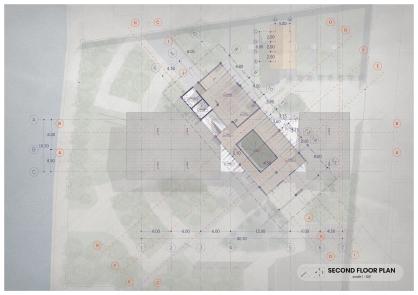

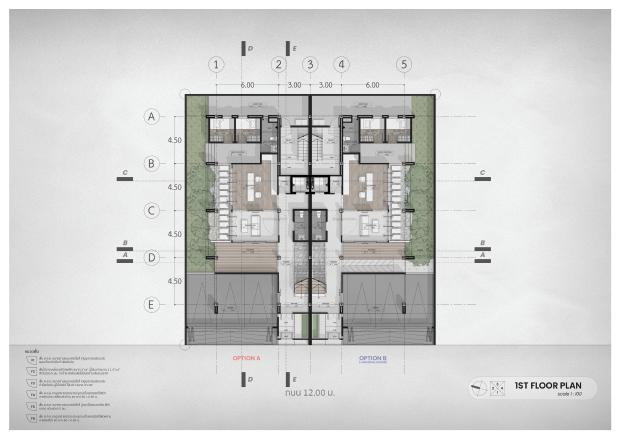

constrution drawing / house 13 HOUSE NO.2.1 / PACC OFFICE / CONDOMINIUM Naa Mueng Rd. Tambon Nai Mueng Amphoe Mueng Khonkaen Khonkaen, Thailand 40000 AREA: 3400 SQ.M.

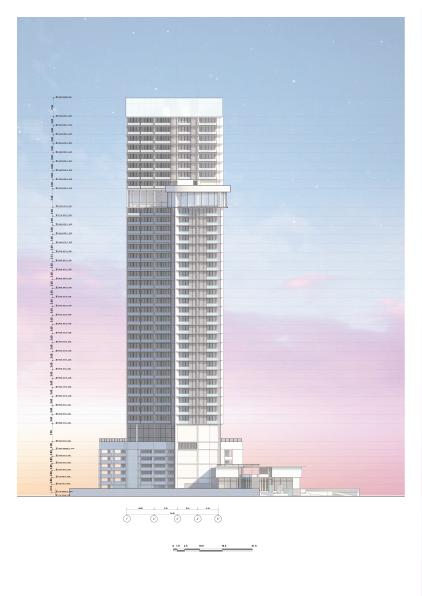

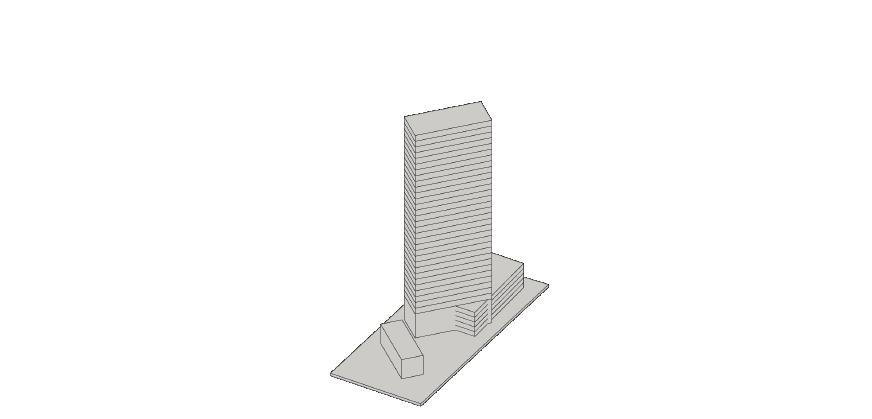

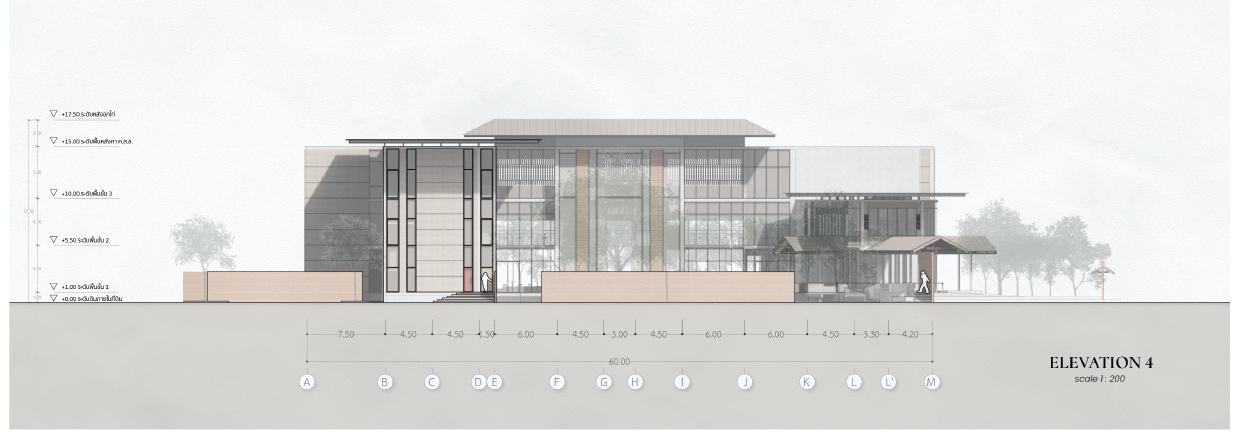

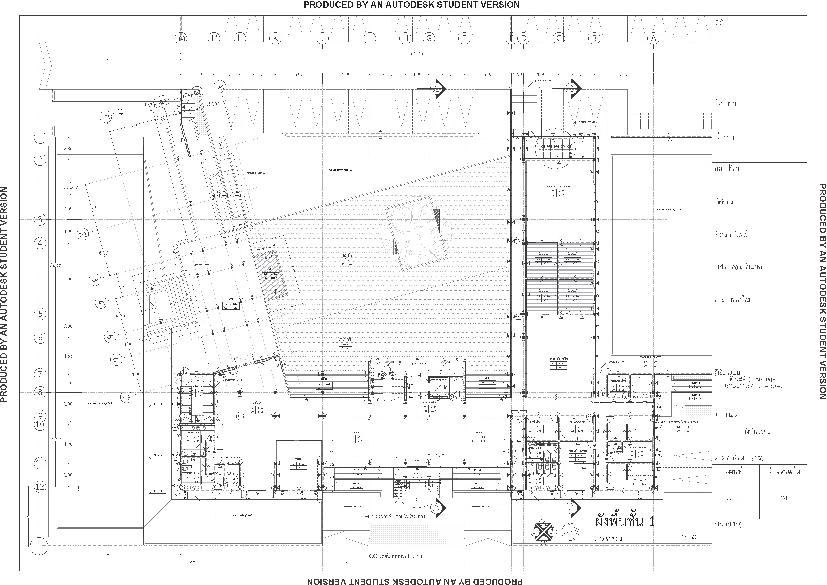

constrution drawing / office Jomtiensaineung Rd, Pattaya City, Bang Lamung District, Chon Buri 20150 AREA: 42,000 SQ.M. year 04 design project / condominium
year 02

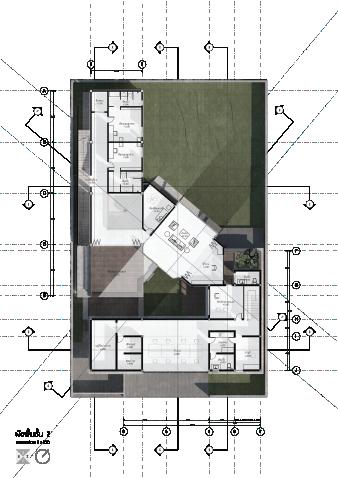

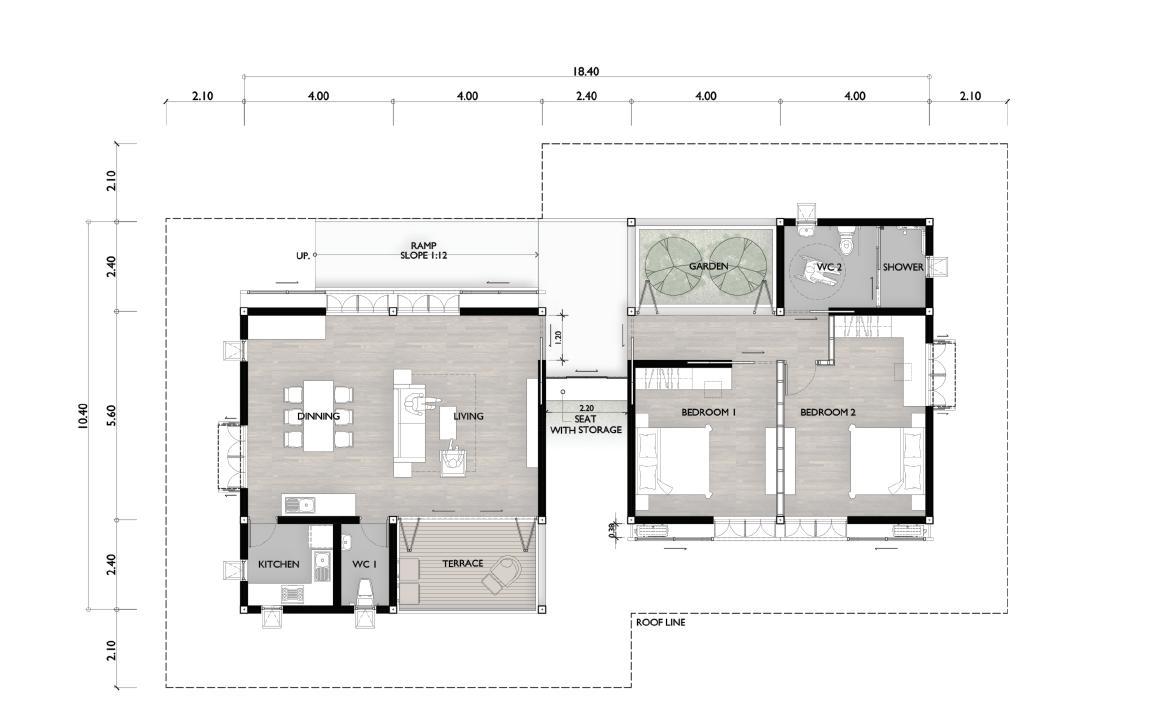

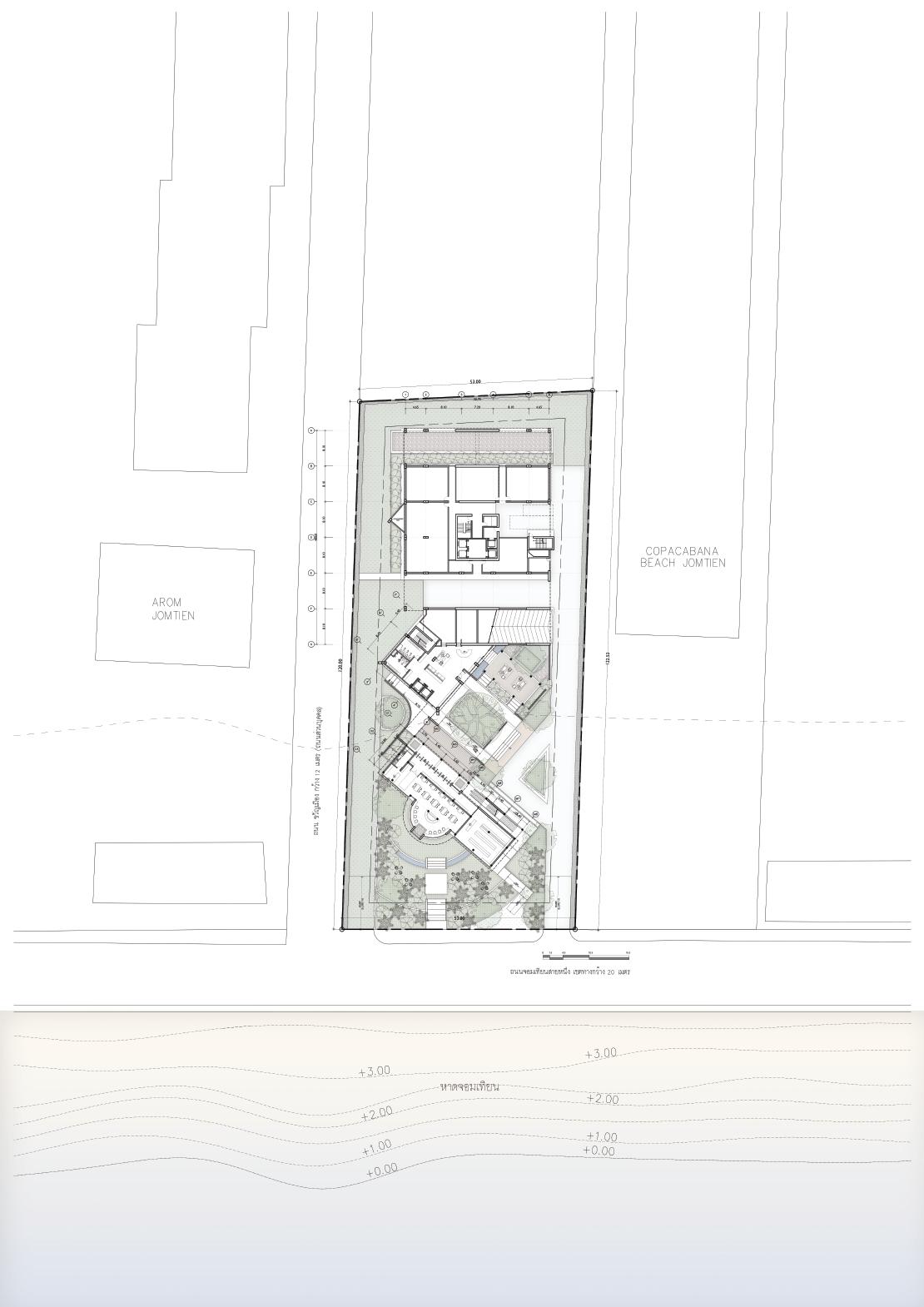

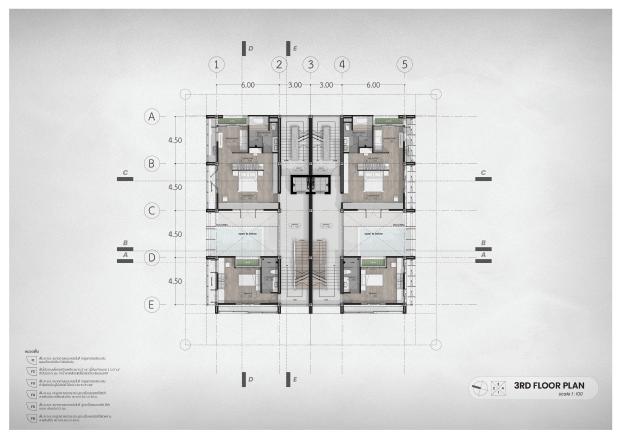

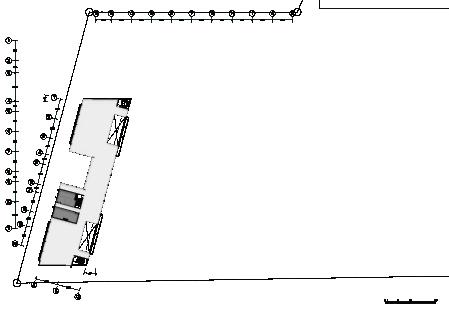

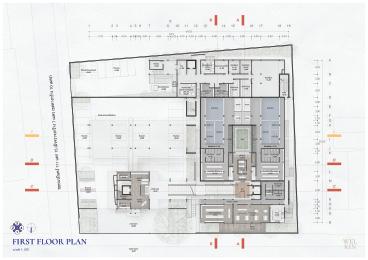

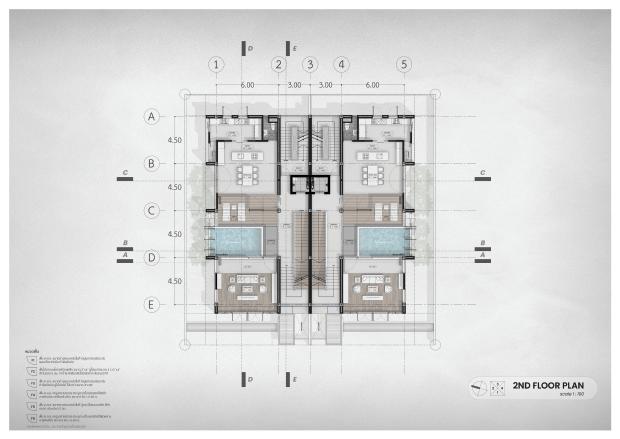

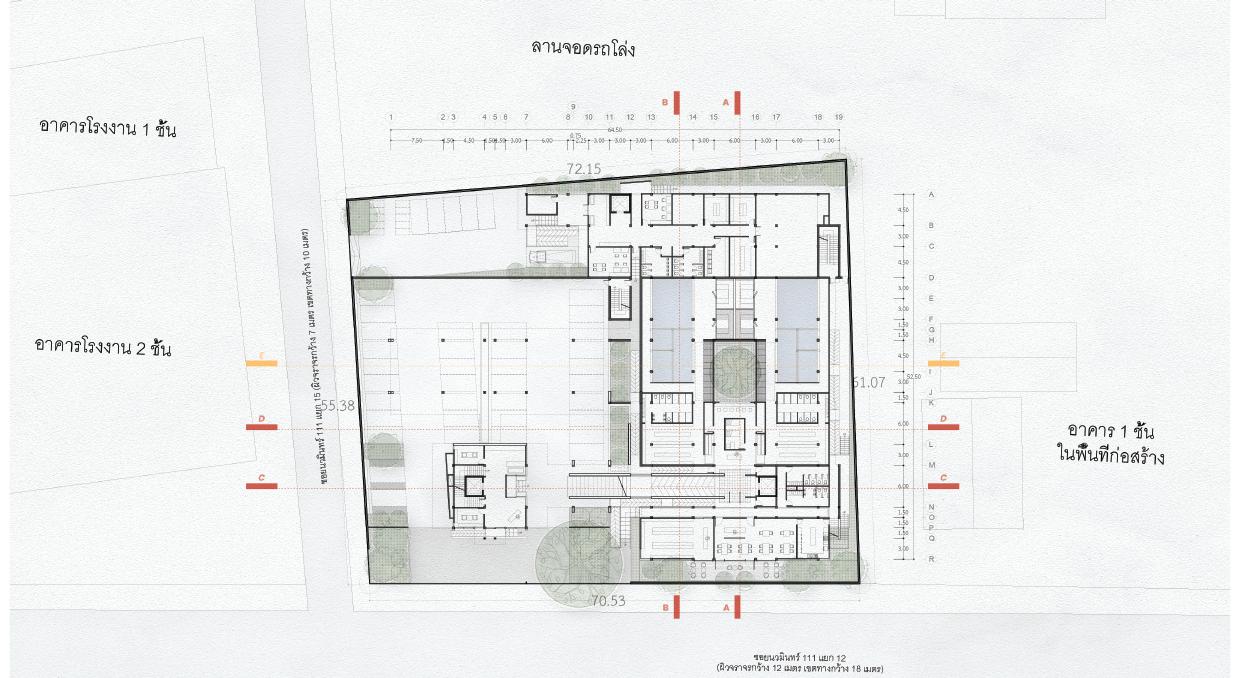

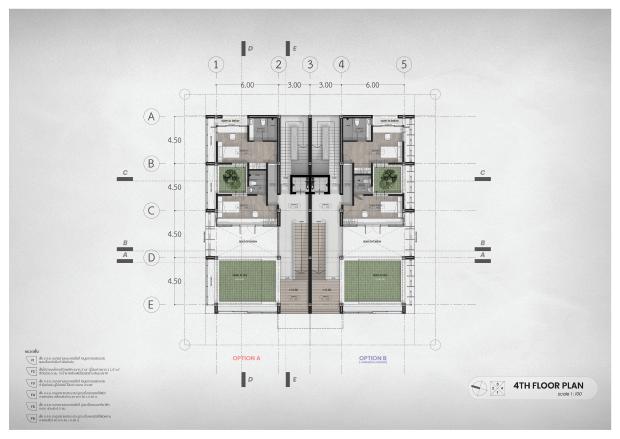

PLAN

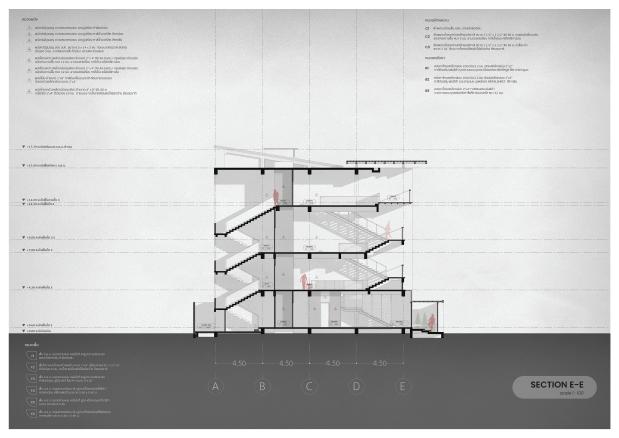

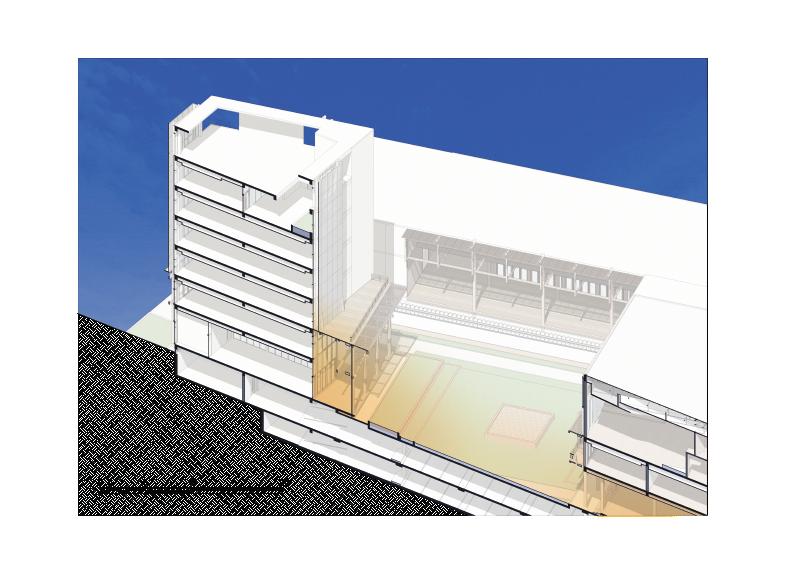

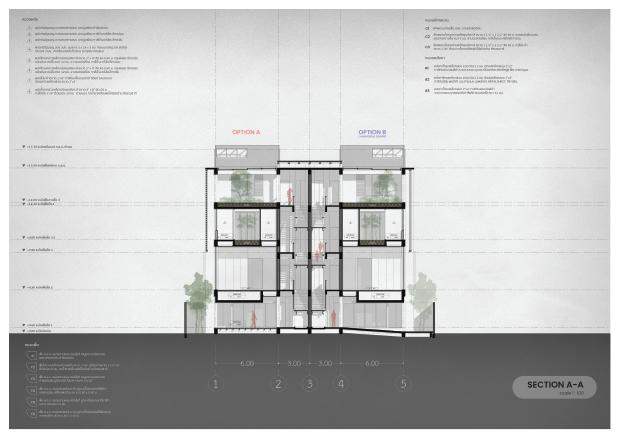

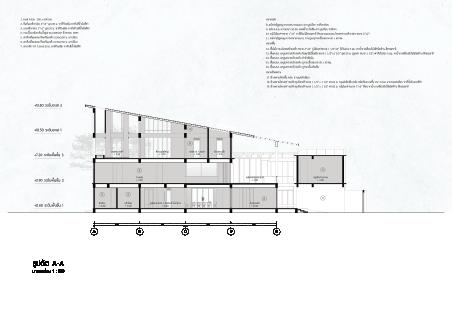

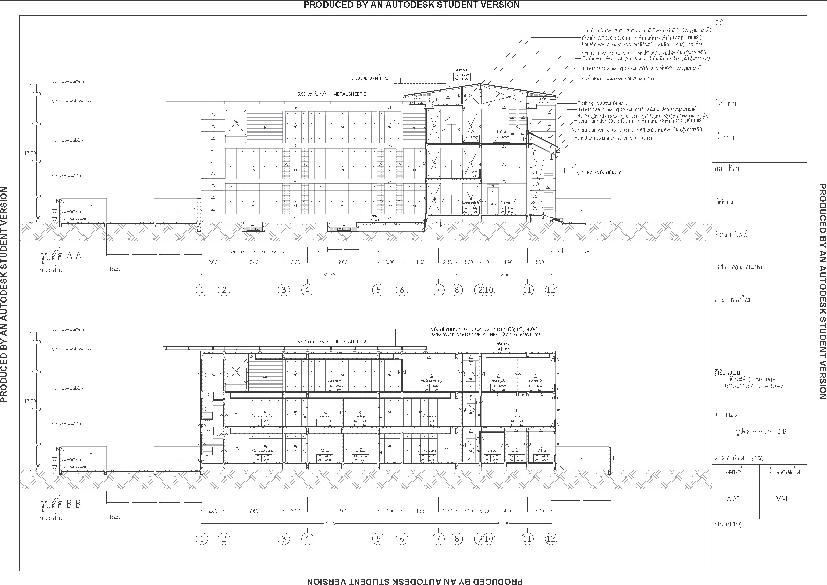

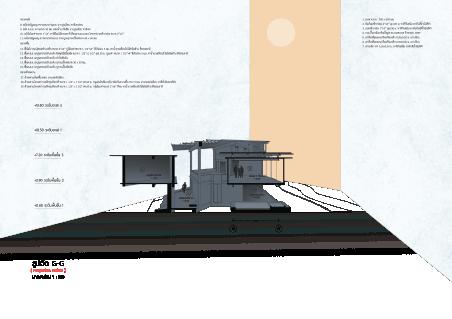

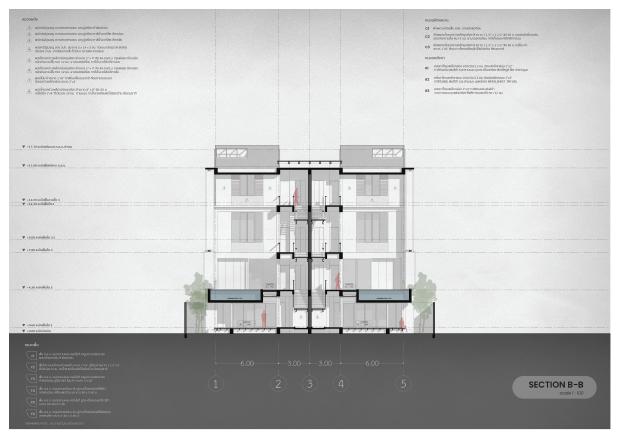

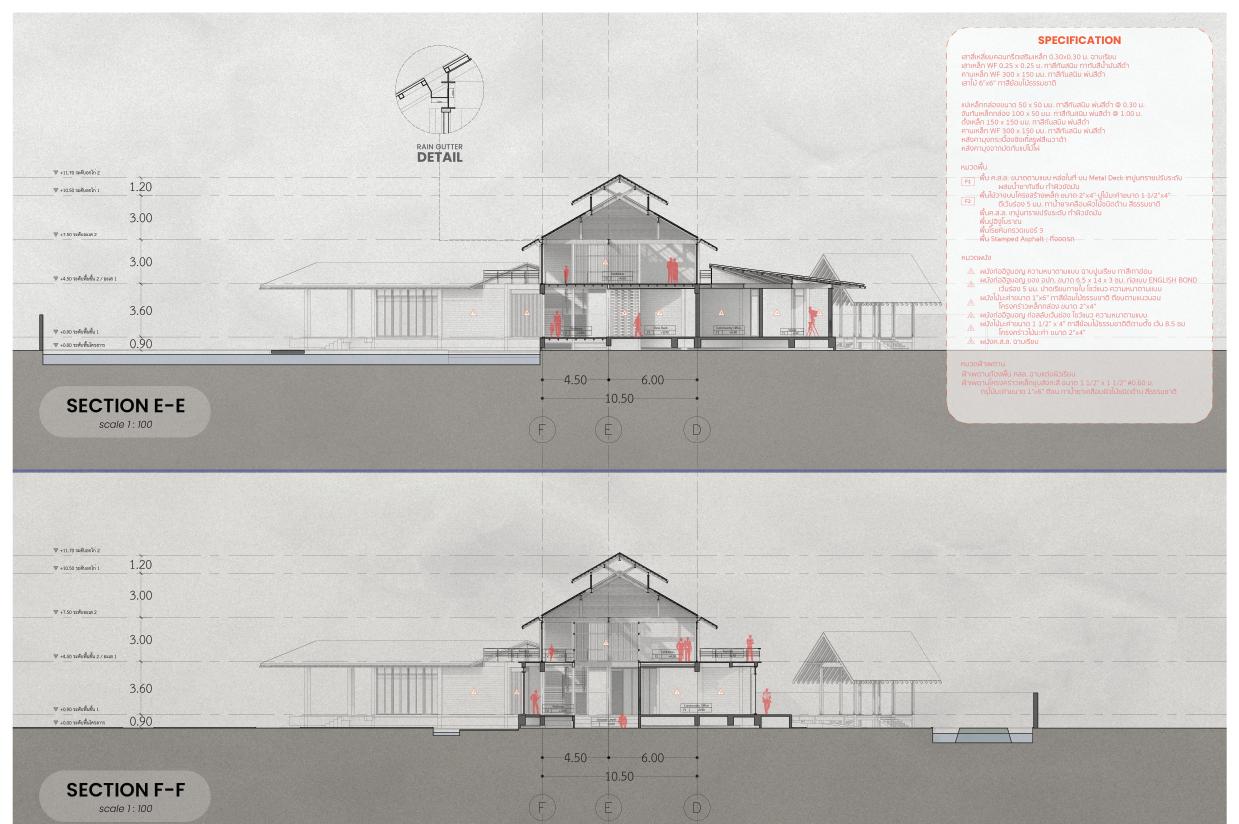

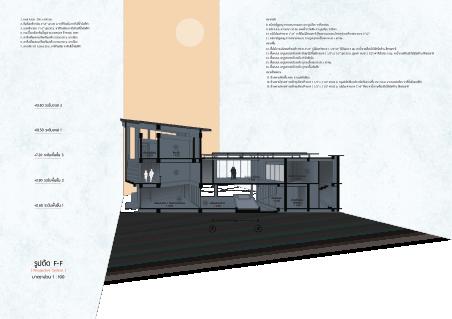

SECTION

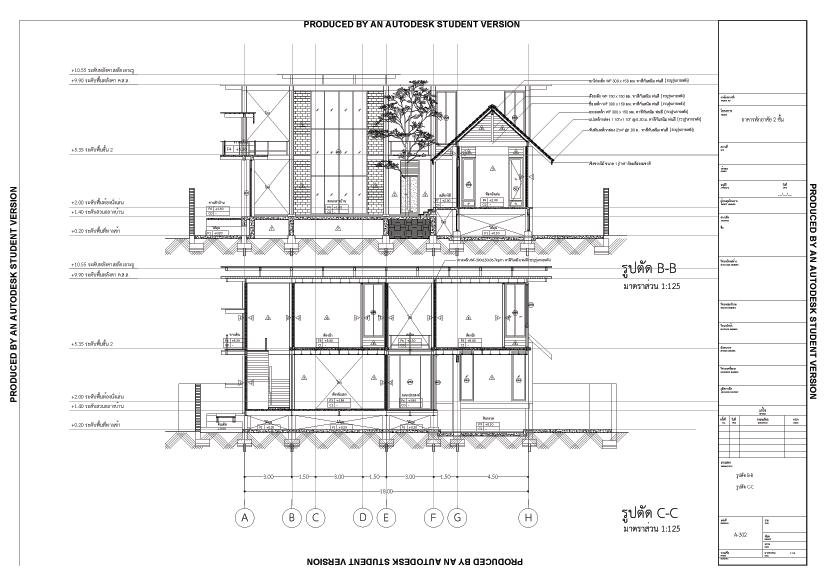

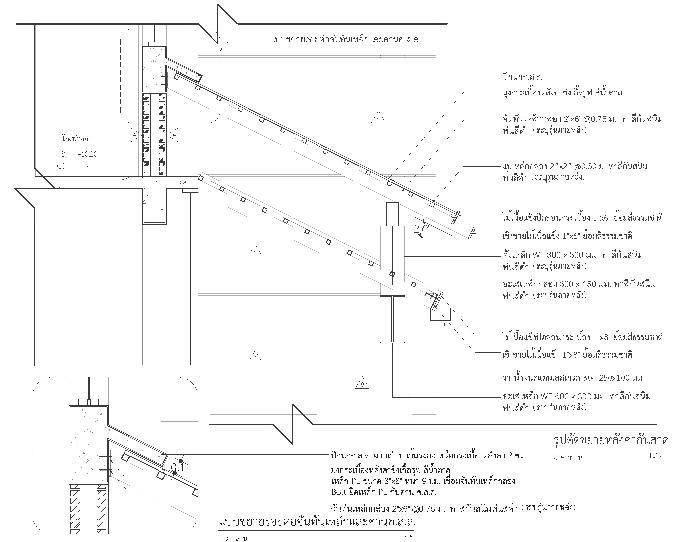

DETAIL
ARCH REPRESENT

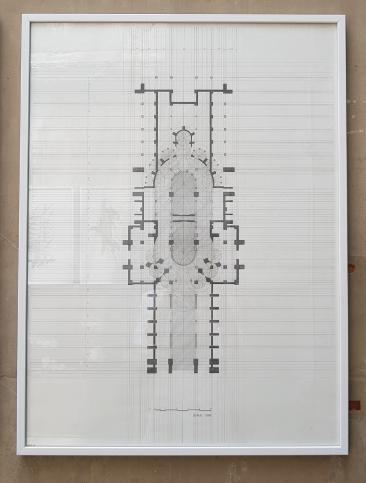

selected work in class of 2019 for exhibition at The Shophouse 1527

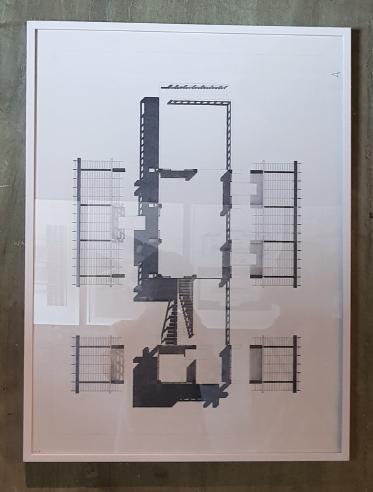

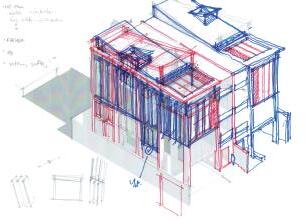

SKETCH - DRAFTING - DELINE
14

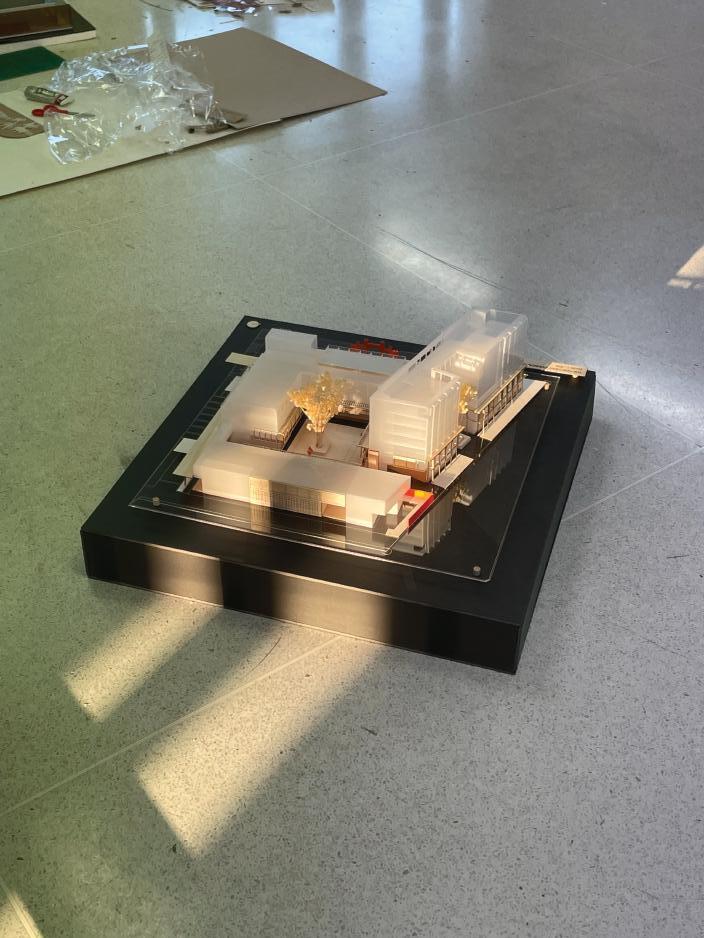

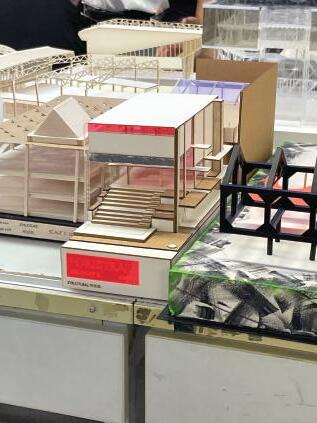

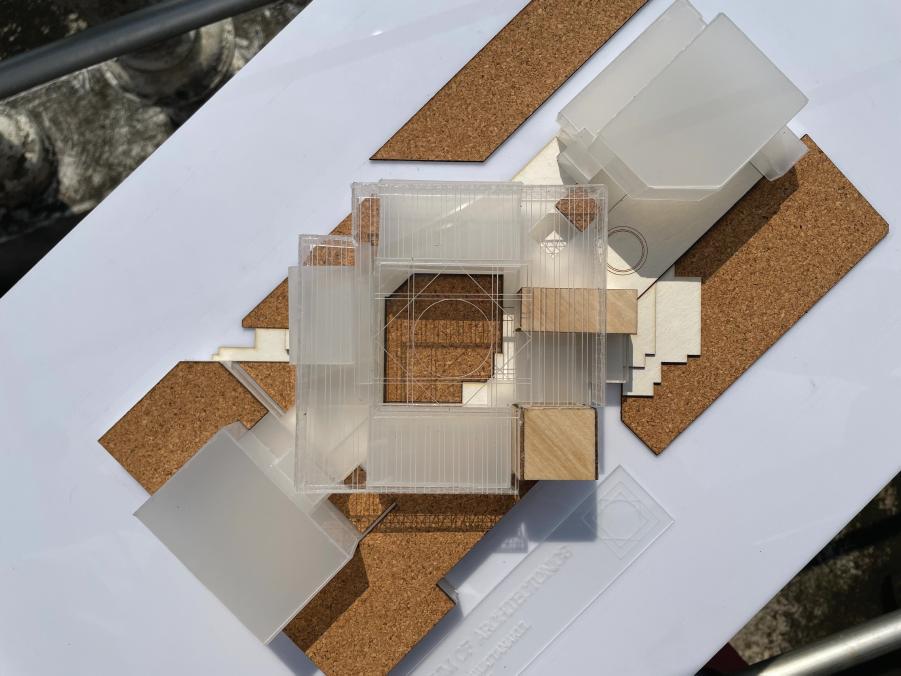

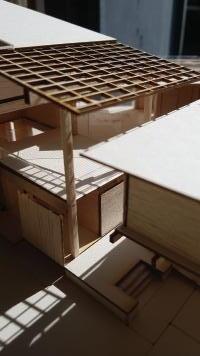

/ MODEL MAKING

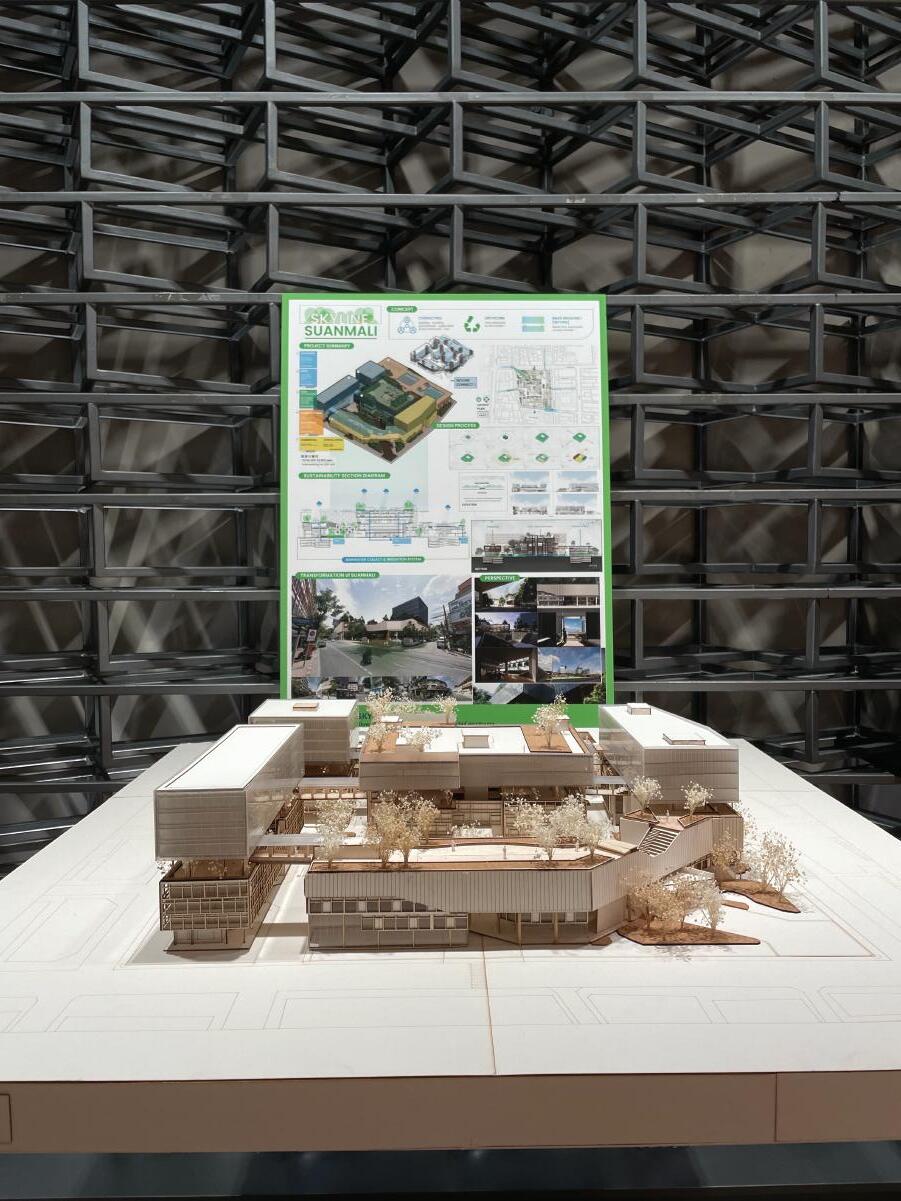

HOUSE NO.2 / DOF HOME OFFICE / MUSEUM OF ARCHITECTONICS / FORESTRAIL / SKYLINE SUANMALI / THE TEACHERS’ COUNCIL OF THAILAND
MAKING
MODEL
FACULTY OF ARCHITECTURE - CHULALONGKORN UNIVERSITY CONTACT INFO | TEL : 088-3999508 | EMAIL : SIRAWAT.SUPA@GMAIL.COM
