1 portfólio bruna simões

Linha do tempo Projetos

Pág. 4

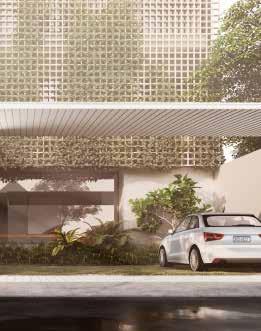

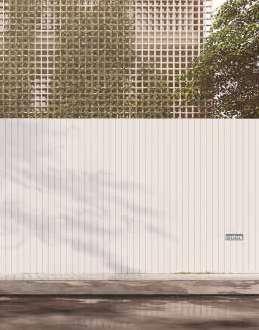

Edifício Kaze construção em Alphaville, Barueri - SP arquitetura 531m²

Casa FM construção em Itatiba,SP - Fazenda Dona Carolina arquitetura + interiores 832m²

Apartamento GF

Vila Madalena - São Paulo, SP interiores + reforma 500m²

Sede Sinco Engenharia

Jardim America - São Paulo, SP revitalização de fachada 447m²

Casa GP

Fazenda Boa Vista - Porto Feliz, SP interiores + reforma 1917m²

Casa MS

Fazenda Boa Vista - Porto Feliz, SP interiores + reforma 1228m²

Pág. 5

Pág. 9

Pág. 16

Pág. 25

SUMÁRIO

Pág. 28 Pág. 33

Projetos Realizados

Linha do tempo

2020

1. Casa TJ

gourmet em Aldeia da Serra, Santana de Parnaíba, SP interiores + reforma 20m²

2. Edifício Kaze

construção em Alphaville, SP arquitetura 531m²

3. Casa FM

construção em Itatiba,SP - Fazenda Dona Carolina arquitetura + interiores 832m²

4. Casa RM

Praia da Baleia - litoral norte ,SP interiores + reforma 496m²

5. Apartamento CJ

Higienópolis - São Paulo, SP interiores + reforma 490m²

6. Casa ME

construção em Maringá,PR arquitetura + interiores 478m²

2021

7. Casa MC

Chácara Flora - São paulo, SP interiores + reforma 404m²

8. Apartamento JB

Jardins - São Paulo,SP interiores + reforma 406m²

9. Casa GP

Fazenda Boa Vista - Porto Feliz, SP interiores + reforma 1917m²

10. Casa MS

Fazenda Boa Vista - Porto Feliz, SP interiores + reforma 1228m²

2022

11. Apartamento CL

Pinheiros - São Paulo, SP interiores + reforma 216m²

12. Apartamento GF

Vila Madalena - São Paulo, SP interiores + reforma 500m²

13. Sede Sinco Engenharia

Jardim America - São Paulo, SP revitalização de fachada 447m²

14. Apartamento FC

Itaim Bibi - São Paulo, SP interiores + reforma 295m²

2023

15. Apartamento FP

Praia Brava - Itajaí, SC interiores + reforma 259m²

16. Casa LF

Ipanema - Rio de Janeiro, RJ interiores + reforma 300m²

17. Apartamento RM

Pinheiros, São Paulo, SP interiores + reforma 250m²

18. Casa CR

Fazenda Boa Vista - Porto Feliz, SP interiores 1200m²

Página 9 Página 5 Página 16 Página 25 Página 28 Página 33

Moodboard

Edifício Kaze - Barueri - Projeto Executivo

Kaze - Barueri - Projeto Executivo Plantas

Edifício

Planta Térreo Planta Pavimento Tipo

13 11 S D A=14,33 m² P.D.=2,60 HALL DE ENTRADA A=21,29 m² P.D.=2,60 m HALL DE DISTRIBUIÇÃO A=40,32 m² P.D.=2,60 APARTAMENTO 01 02 -PNE A=3,10 m² LAVABO A=21,23 m² JARDIM PRIVATIVO 01 PROJEÇÃO PAV. SUPERIOR RUA SOL PASSEIO PÚBLICO A=1,02 m² P.D.=2,80 DEPÓSITO S Medidor energia Correio A=5,42 m² P.D.=2,60 m BANHO PNE gás água LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO FORRO A FL. 28 1 CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 FL. 01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ARQUIVO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DE 37 KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280-6 Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, - SP, CEP 0641404 CONTEÚDO: 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS E NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS E NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 06 1908_EX_06_TER_LAY_R04 26.04.2021 PLANTA LAYOUT TÉRREO 1908. ESCALA 50 06 06 -PLANTA LAYOUT TÉRREO 1:50 REVISÃO NºDATA DESCRIÇÃO 00 29.05.2020Emissão Inicial 01 22.06.2020Revisão medidas terreno conforme planta topográfica 02 06.11.2020Revisão plantas, cortes detalhamentos 03 24.02.2021Revisão térreo PNE 04 09.04.2021Revisão medidores de energia D A=16,92 m² P.D.=2,60 HALL DE DISTRIBUIÇÃO 1ºPAV. A=19,29 m² P.D.=2,60 APARTAMENTO 03 A=19,28 m² P.D.=2,60 APARTAMENTO 04 A=4,72 m² P.D.=2,60 m BANHO 04 A=4,72 m² P.D.=2,60 m BANHO 03 A=4,70 m² P.D.=2,60 m BANHO 05 A=19,30 m² P.D.=2,60 APARTAMENTO 05 A=19,30 m² P.D.=2,60 APARTAMENTO 06 A=4,70 m² P.D.=2,60 BANHO 06 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE FINALIDADE DO AMBIENTE DORMITÓRIO ACABAMENTO FORRO A FL. 28 CÓDIGO CAIXILHO CÓDIGO DA AMPLIAÇÃO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 FL. 01 ELÉTRICA 0,03 GÁS 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ETAPA REV. FOLHA COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DE 37 PROJETO: KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, BARUERI - SP, CEP 06414-070 04 CONTEÚDO: 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 07 1908_EX_07_1PAV_LAY_R03 26.04.2021 PLANTA LAYOUT 1º PAVIMENTO 1908. ESCALA 1 50 07 07 -PLANTA LAYOUT PAV 01 1:50 REVISÃO NºDATA DESCRIÇÃO 29.05.2020Emissão Inicial 22.06.2020Revisão medidas terreno conforme planta topográfica 06.11.2020Revisão plantas, cortes detalhamentos 09.04.2021Revisão medidores energia A=184,10 m² P.D.=2,45 GARAGEM A=3,57 m² P.D.=2,45 m DEPÓSITO 02 VAGA GRANDE VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGAPEQUENA 1908. ESCALA 50 09 09 -PLANTA LAYOUT SUBSOLO A=184,10 m² P.D.=2,45 GARAGEM A=3,57 m² P.D.=2,45 m DEPÓSITO 02 VAGA GRANDE VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGAPEQUENA 1908. ESCALA 50 09 09 -PLANTA LAYOUT SUBSOLO A=184,10 m² P.D.=2,45 GARAGEM A=3,57 m² P.D.=2,45 m DEPÓSITO 02 VAGA GRANDE VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGAPEQUENA 1908. ESCALA 50 09 09 -PLANTA LAYOUT SUBSOLO VAGA GRANDE 1908. ESCALA 50 09 09 -PLANTA A=184,10 m² P.D.=2,45 GARAGEM A=3,57 m² P.D.=2,45 m DEPÓSITO 02 VAGA GRANDE VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGA PEQUENA VAGAPEQUENA 1908. ESCALA 50 09 09 -PLANTA LAYOUT SUBSOLO

Planta Garagem

Kaze - Barueri - Projeto Executivo Cortes Corte AA Corte BB Corte CC Corte DD N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.O. 103,800 PAV 01 NO N.O. 106,980 PAV 02 NO N.A. 100,670 01 -TÉRREO N.O. 97,620 SUBSOLO NO N.O. 110,160 COBERTURA NO FORRO PAV 02 109,630 N.A. 103,850 02 -PAV 01 FORRO PAV 01 106,450 FORRO TÉRREO 103,270 N.A. 100,000 00 -RUA N.A. 97,670 00 -SUBSOLO 107,03 110,21 GARAGEM JARDIM PRIVATIVO 01 APARTAMENTO 03 BANHO 03 BANHO 05 APARTAMENTO 05 APARTAMENTO 09 APARTAMENTO 07 BANHO 07 103,85 N.A. 110,710 05 -PLATIBANDA 3,18 3,18 3,18 3,00 N.O. 100,620 TÉRREO NO BANHO 09 CX04 CX04 CX04 CX04 7,36 LIMITE DO TERRENO LIMITE DO TERRENO 0,67 2,33 0,53 2,60 0,53 2,60 0,53 2,60 CX02 PASSEIO PÚBLICO FORRO EM GESSO FORRO EM GESSO FORRO EM GESSO R M 20% 10m A O BSO 0,50 P06 100,67 1,08 1,90 1,28 1,90 1,28 2,60 P06 P06 P06 103,85 107,03 103,85 107,03 110,21 F G H 2,60 2,60 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ ACABAMENTO DA PAREDE A 1 CÓDIGO DO CAIXILHO CÓDIGO PORTA CÓDIGO AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) CX01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ARQUIVO ETAPA REV. FOLHA DATA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DESENHO DE 37 PROJETO: KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, BARUERI - SP, CEP 06414-070 04 CONTEÚDO: ESC CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 22 1908_EX_22_COR_R04 26.04.2021 CORTE A 1908. ESCALA 50 22 CORTE REVISÃO NºDATA DESCRIÇÃO 00 29.05.2020Emissão Inicial 01 22.06.2020Revisão medidas terreno conforme planta topográfica 02 06.11.2020Revisão plantas, cortes detalhamentos 03 24.02.2021Revisão térreo PNE 04 09.04.2021Revisão medidores de energia N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.O. 103,800 PAV 01 NO N.O. 106,980 PAV 02 NO N.A. 100,670 01 -TÉRREO N.O. 97,620 SUBSOLO NO N.O. 110,160 COBERTURA NO FORRO PAV 02 109,630 N.A. 103,850 02 -PAV 01 FORRO PAV 01 106,450 FORRO TÉRREO 103,270 N.A. 100,000 00 -RUA N.A. + 97,670 00 -SUBSOLO HALL DE ENTRADA HALL DE DISTRIBUIÇÃO JARDIM PRIVATIVO 01 100,67 103,83 107,03 103,85 GARAGEM HALL DE DISTRIBUIÇÃO 1ºPAV. HALL DE DISTRIBUIÇÃO 2ºPAV. APARTAMENTO 06 APARTAMENTO 04 APARTAMENTO 08 APARTAMENTO 10 N.A. 110,710 05 -PLATIBANDA N.O. 100,620 TÉRREO NO APARTAMENTO 01 02 -PNE 3,18 3,18 3,18 0,67 2,33 0,53 2,60 0,53 2,60 0,53 2,60 LIMITE DO TERRENO LIMITE DO TERRENO PASSEIO PÚBLICO 0,50 CX05 CX05 CX05 CX05 CX01 PM05 PM05 PM05 PM05 100,67 100,00 + 100,00 0,67 0,43 2,70 F G H 9 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO A 1 CÓDIGO DA CÓDIGO DA AMPLIAÇÃO NÍVEL 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS INDICAÇÃO INÍCIO PAGINAÇÃO BRUNA/JULIA LUCAS TAKAOKA PROJETO: KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 CONTEÚDO: 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: PROJETO NÃO LIBERADO PARA OBRA 26.04.2021 CORTE B 1908. ESCALA 1 50 23 CORTE 1:50 REVISÃO NºDATA 00 29.05.2020Emissão Inicial 01 22.06.2020Revisão medidas terreno conforme planta topográfica 06.11.2020Revisão plantas, cortes detalhamentos 09.04.2021Revisão medidores de energia N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.O. 103,800 PAV 01 NO N.O. 106,980 PAV 02 NO N.A. 100,670 01 -TÉRREO N.O. 97,620 SUBSOLO NO N.O. 110,160 COBERTURA NO FORRO PAV 02 109,630 N.A. 103,850 02 -PAV 01 FORRO PAV 01 106,450 FORRO TÉRREO 103,270 N.A. 100,000 00 -RUA N.A. 97,670 00 -SUBSOLO N.A. 110,710 05 -PLATIBANDA N.O. 100,620 TÉRREO NO 3,00 3,18 3,18 3,18 2,60 0,53 2,60 0,53 2,60 0,53 2,33 0,62 97,67 110,21 GARAGEM APARTAMENTO 01 02 -PNE APARTAMENTO 03 BANHO 04 APARTAMENTO 04 BANHO 03 BANHO 08 APARTAMENTO 08 APARTAMENTO 07 BANHO 07 PM05 PM05 PM05 PM04 2,60 LIMITE DO TERRENO FORRO GESSO FORRO EM GESSO FORRO GESSO 0,50 PM05 PME01 2,60 2,60 100,67 103,85 107,03 2,30 A B C E D 2,14 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ A 1 CÓDIGO DO CAIXILHO CÓDIGO DA PORTA CÓDIGO AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) CX01 FL. 01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ARQUIVO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DESENHO DE 37 KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, BARUERI - SP, CEP 06414-070 04 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 24 1908_EX_24_COR_R04 26.04.2021 CORTE C 1908. ESCALA 50 24 CORTE 1:50 REVISÃO NºDATA DESCRIÇÃO 29.05.2020Emissão Inicial 22.06.2020Revisão medidas terreno conforme planta topográfica 06.11.2020Revisão plantas, cortes detalhamentos 24.02.2021Revisão térreo PNE 09.04.2021Revisão medidores energia N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.O. 103,800 PAV 01 NO N.O. 106,980PAV 02 NO N.A. 100,670 01 -TÉRREO N.O. 97,620 SUBSOLO NO N.O. 110,160 COBERTURA NO FORRO PAV 02 109,630 N.A. 103,850 02 -PAV 01 FORRO PAV 01 106,450 FORRO TÉRREO 103,270 N.A. 100,000 00 -RUA N.A. 97,670 00 -SUBSOLO N.A. 110,710 05 -PLATIBANDA N.O. 100,620TÉRREO NO 3,18 3,18 3,18 3,00 0,53 2,60 0,67 2,33 0,53 2,60 0,53 2,60 110,21 LIMITE DO TERRENO LIMITE DO TERRENO PM05 PM05 PM05 PM05 HALL DE DISTRIBUIÇÃO 2ºPAV. HALL DE DISTRIBUIÇÃO 1ºPAV. HALL DE DISTRIBUIÇÃO GARAGEM 2,60 0,50 103,85 107,03 2,60 2,60 1,20 1,20 10,04 A B C E D LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA ELEMENTOS DE ALVENARA DE CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE ARMADO ENCHIMENTO INSTALAÇÕES INDICAÇÃO DE INDICAÇÃO DE DORMITÓRIO A FL. 28 1 CÓDIGO DO CAIXILHO CÓDIGO PORTA FOLHA ONDE SE LOCALIZA NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) CX01 FL. 01 0,03 0,03 0,03 HIDRÁULICA LEGENDA DE COTAS 11 INDICAÇÃO INÍCIO PAGINAÇÃO LUCAS TAKAOKA KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 CONTEÚDO: 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA CORTE D 1908. ESCALA 50 25 CORTE D REVISÃO NºDATA DESCRIÇÃO 00 29.05.2020Emissão Inicial 01 22.06.2020Revisão medidas terreno conforme planta topográfica 02 06.11.2020Revisão plantas, cortes detalhamentos 03 24.02.2021Revisão térreo PNE 04 09.04.2021Revisão medidores de energia

Edifício

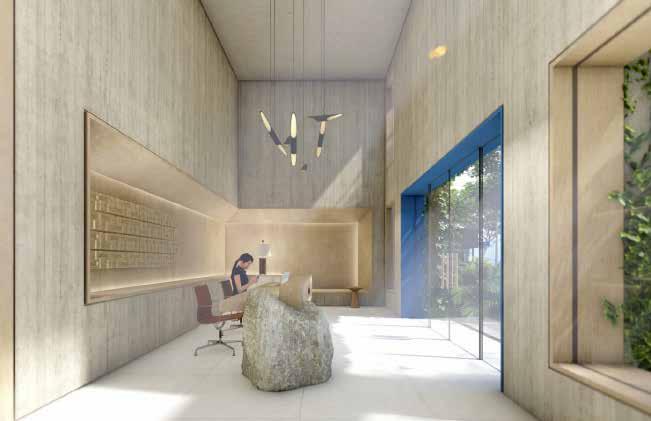

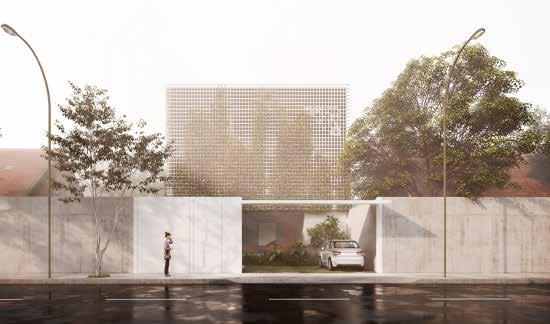

Edifício Kaze - Barueri - Projeto Executivo

Elevações e Detalhamento de Fachada

Elevação 1 N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.A. 100,670 01 -TÉRREO N.A. 103,850 02 -PAV 01 N.A. 100,000 00 -RUA N.A. 110,710 05 -PLATIBANDA PORTÃO ACESSO SUB. PORTÃO ESTACIONAMENTO TÉRREO PORTÃO SOCIALCORREIO N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.A. 100,670 01 -TÉRREO N.A. 103,850 02 -PAV 01 N.A. 100,000 00 -RUA N.A. 110,710 05 -PLATIBANDA MURO DE DIVISA DO TERRENO LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DDO PISO A FL. CÓDIGO DO CAIXILHO FOLHA ONDE LOCALIZA CÓDIGO DA AMPLIAÇÃO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 CX01 FL. 01 0,03 ELÉTRICA GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ETAPA REV. FOLHA DATA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DE 37 KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, - SP, CEP 0641404 CONTEÚDO: 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 26 1908_EX_26_ELEV_R04 26.04.2021 ELEVAÇÃO 01 E 03 - FRONTAL E POSTERIOR 1908. ESCALA 50 26 ELEVAÇÃO 01 -FRONTAL 1908. ESCALA 50 26 ELEVAÇÃO 03 -POSTERIOR 1:50 REVISÃO NºDATA DESCRIÇÃO 00 29.05.2020Emissão Inicial 01 22.06.2020Revisão medidas terreno conforme planta topográfica 02 06.11.2020Revisão plantas, cortes detalhamentos 03 24.02.2021Revisão térreo PNE 04 09.04.2021Revisão medidores de energia N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.A. 100,670 01 -TÉRREO N.A. 103,850 02 -PAV 01 N.A. 100,000 00 -RUA N.A. 110,710 05 -PLATIBANDA PORTÃO ACESSO SUB. PORTÃO ESTACIONAMENTO TÉRREO PORTÃO SOCIALCORREIO N.A. 110,210 04 -COBERTURA N.A. 107,030 03 -PAV 02 N.A. 100,670 01 -TÉRREO N.A. 103,850 02 -PAV 01 N.A. 100,000 00 -RUA N.A. 110,710 05 -PLATIBANDA MURO DE DIVISA DO TERRENO LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO FORRO A FL. 28 1 CÓDIGO AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 FL. 01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ETAPA REV. FOLHA COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DE 37 PROJETO: KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: RUA SOL, 248 236 BAIRRO JARDIM TUPANCI, BARUERI - SP, CEP 06414-070 04 CONTEÚDO: MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: PROJETO NÃO LIBERADO PARA OBRA N EXECUTIVO 26 1908_EX_26_ELEV_R04 26.04.2021 ELEVAÇÃO 01 E 03 - FRONTAL E POSTERIOR 1908. ESCALA 50 26 ELEVAÇÃO 01 -FRONTAL 1908. ESCALA 50 26 ELEVAÇÃO 03 -POSTERIOR REVISÃO NºDATA DESCRIÇÃO 22.06.2020Revisão medidas terreno conforme planta topográfica 06.11.2020Revisão plantas, cortes detalhamentos 09.04.2021Revisão medidores de energia TV A A Brise em chapa metálica com aberturas de 20x20cm (eixo) com pontos de fixação engastadas na estrutura para estruturação de vegetação Estrutura metálica engastada na laje para sustentação da chapa AMP. 02 Brise em chapa metálica com aberturas de 20x20cm (eixo) com pontos de fixação engastadas na estrutura para estruturação de vegetação Vegetação Estrutura metálica engastada na laje para sustentação da chapa AMP.01 7,03 Brise em chapa metálica com aberturas de 20x20cm (eixo) com pontos de fixação engastadas na estrutura para estruturação de vegetação 7,03 Brise em chapa metálica com aberturas de 20x20cm (eixo) com pontos de fixação engastadas na estrutura para estruturação de vegetação Estrutura metálica engastada na laje para sustentação da chapa Alvenaria 0,030,37 0,40 0,030,17 0,030,170,030,170,03 0,200,200,20 0,63 Estrutura metálica engastada na laje para sustentação da chapa Vegetação Brise em chapa metálica com aberturas de 20x20cm (eixo) com pontos de fixação engastadas na estrutura para estruturação de vegetação Alvenaria Caixilho 0,03 0,20 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO A 1 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 0,03 LEGENDA DE COTAS INDICAÇÃO PAGINAÇÃO DATA DA EMISSÃO LUCAS TAKAOKA KAZE - ED. RESIDENCIAL Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP Tel: 97151-7302 CONTEÚDO: CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: PROJETO NÃO LIBERADO PARA OBRA 08/07/2020 AMPLIAÇÃO FACHADA 1908. 35 AMPLIAÇÃO FACHADA 1908. ESCALA 20 35 CORTE AA -FACHADA 1908. ESCALA 35 PERSPECTIVA FACHADA 1908. 35 ELEVAÇÃO FRONTAL FACHADA 1908. ESCALA 10 35 AMPLIAÇÃO 02 -PLANTA CHAPA METÁLICA 1908. ESCALA 10 35 AMPLIAÇÃO 01 -CORTE CHAPA METÁLICA COMO INDICADO REVISÃO NºDATA 22.06.2020Revisão medidas terreno conforme planta

Elevação 3

Moodboard

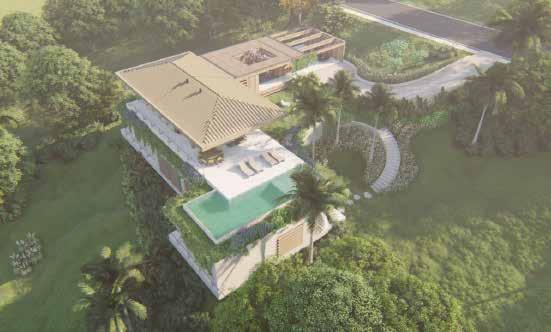

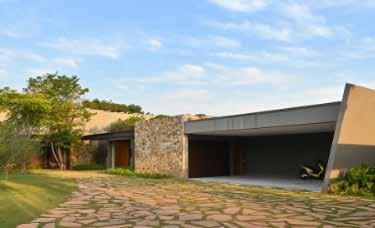

Casa FM - Fazenda Dona Carolina - Projeto Executivo

10 Casa FM - Fazenda Dona Carolina Planta Térreo Planta Térreo A=15,28 m² P.D.=2,50 m Área de Serviço A=20,26 m² P.D.=2,55 Cozinha A=7,52 m² P.D.=2,50 m Suíte Serv. A=2,95 m² P.D.=2,50 Banho Serv. A=4,28 m² P.D.=2,50 Lavabo A=7,05 m² P.D.=2,50 m Hall Entrada A=14,65 m² P.D.=3,00 Circulação Social A=2,47 m² P.D.=3,00 m Roupeiro 01 A=40,03 m² P.D.=3,00 m Living A=23,28 m² P.D.=3,00 m Jantar A=45,38 m² P.D.=3,00 m Gourmet A=27,09 m² P.D.=3,00 m Varanda A=59,15 m² Piscina A=32,48 m² Solarium Projeção Telhado RECUO OBR GATÓR O A=57,53 m² P.D.=2,50 m Garagem A=5,17 m² Escada Serviço PROJEÇÃO NICHO EM ALVENARIA 2.50m A=2,36 m² P.D.=2,50 Lavabo Serv. A=2,99 m² P.D.=2,50 Despensa % 11 12 PROJEÇÃO VIGAS A=144,78 m² Jardim A=15,71 m² P.D.=2,50 m Entrada A=13,68 m² Jardim Interno A=1,34 m² P.D.=2,50 m Box Banho Serv. PRAINHA D 02 03 010203 D D 10 D 2004 ESCALA 1 50 PLANTA TÉRREO_Layout

11 Casa FM - Fazenda Dona Carolina Planta Inferior Planta Inferior S A=26,26 m² P.D.=2,60 Suíte Antonio A=3,20 m² P.D.=2,60 m Banho Antonio A=3,43 m² P.D.=2,60 m Banho A=15,45 m² P.D.=2,60 Suíte A=3,43 m² P.D.=2,60 Banho A=15,46 m² P.D.=2,60 m Suíte A=14,32 m² P.D.=2,60 m Circ. Íntima A=14,72 m² P.D.=2,60 Quarto Mauricio A=14,71 m² P.D.=2,60 m Quarto Fernanda A=20,12 m² P.D.=2,60 m Banho Suíte Master A=16,31 m² P.D.=2,60 m Closet Suíte Master A=36,73 m² P.D.=2,60 m Sala íntima A=19,24 m² P.D.=2,60 Spa A=1,66 m² P.D.=2,60 m Reservado Spa A=8,88 m² P.D.=3,98 Escada Serviço A=8,49 m² P.D.=2,60 m Escada Social A=17,26 m² P.D.=2,60 m Varanda Acesso A=1,33 m² P.D.=2,60 m Reservado Maurício A=1,32 m² P.D.=2,60 m Reserv. Fernanda A=2,60 m² P.D.=2,60 m Box Antonio A=1,52 m² P.D.=2,60 m Box A=1,52 m² P.D.=2,60 m Box A=3,75 m² P.D.=2,60 m Box SPA A=4,31 m² P.D.=2,50 m Box Master A=48,08 m² P.D.=2,80 m Área Técnica A=2,48 m² P.D.=2,60 Roupeiro 02 A=13,40 m² P.D.=2,60 m Varanda Quartos 2004 ESCALA 50 PLANTA INFERIOR_Layout

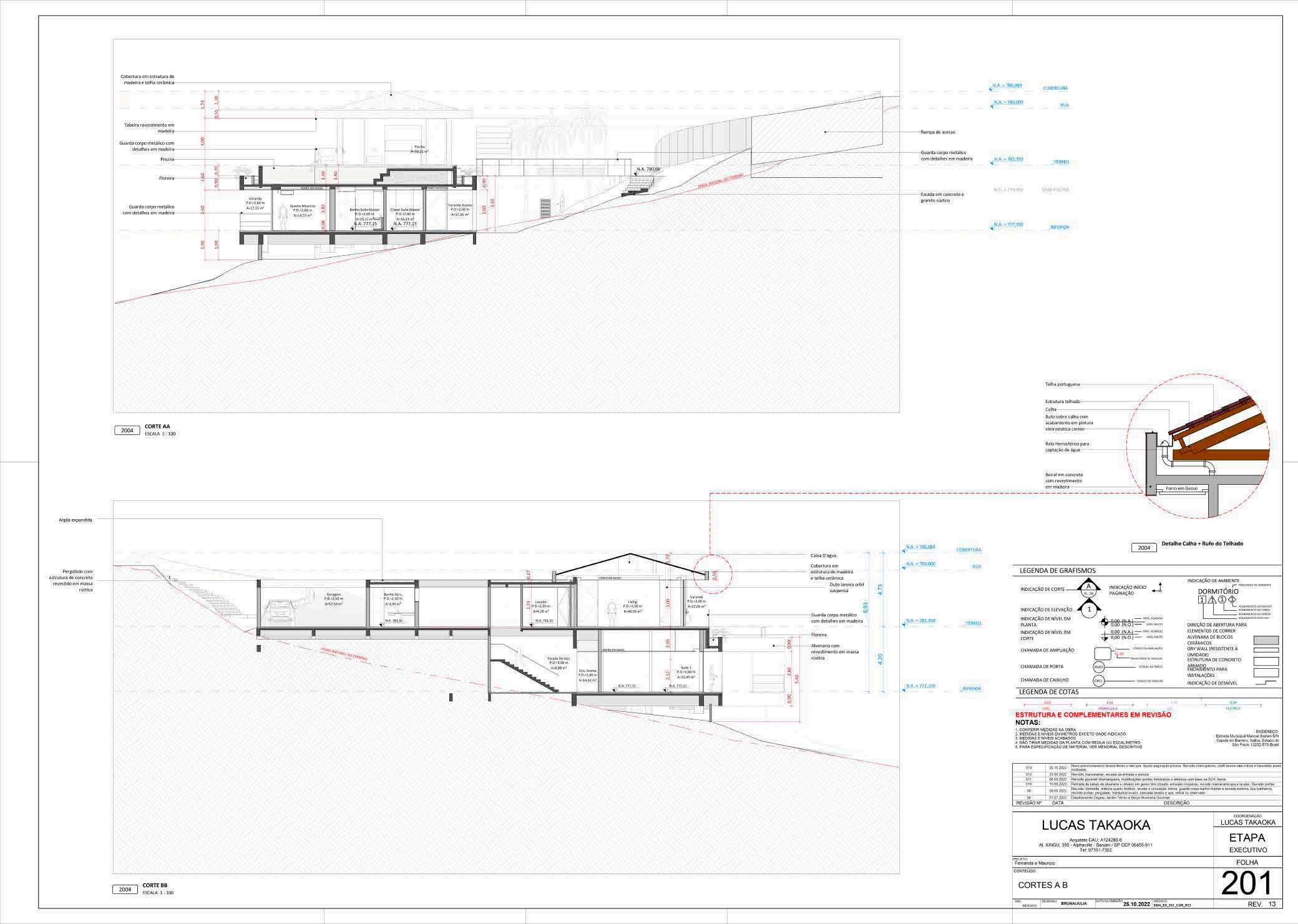

Cortes

Casa FM - Fazenda Dona Carolina

13 -33.3cm -33.3cm -33.3cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À INDICAÇÃO DE AMBIENTE FINALIDADE DO AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ ACABAMENTO DO FORRO ACABAMENTO DA PAREDE ACABAMENTO DDO PISO A FL. 28 1 FOLHA ONDE SE LOCALIZA CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) 1 LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO Paginação vertical segue conforme a horizontal 13,76 6,99 0,180,33 12,82 0,270,18 0,26 8,93 3,37 0,26 0,180,26 6,38 0,18 0,26 5,53 0,25 3,74 1,79 PRAINHA 4,27 0,47 4,20 Prof. 0,18m Prof. 0,51m Prof. = 0,85m Prof. 1,18m A=59,15 m² Piscina A=32,48 m² Solarium PRAINHA Floreira Captação de água Borda infinita Piscina Muro baixo SOLARIUM 9,19 0,26 8,93 3,37 0,26 0,26 5,53 0,25 3,74 1,79 12,82 PRAINHA 4,27 0,47 4,20 6,04 DET.01 FL.305 Floreira Ver Det. F.307 Floreira Ver Det. F.307 1,35 1,35 0,12 0,88 0,12 0,56 0,04 0,53 0,33 0,33 0,12 0,21 0,12 0,21 0,12 0,21 DET.02 FL.305 Vazio para prainha Prainha Floreira Ver Det. F.307 1,35 1,35 0,12 0,88 0,12 0,56 0,04 0,53 Floreira Ver Det. F.307 Floreira Ver Det. F.307 1,35 DET.03 FL.305 DET.04 FL.305 1,19 0,12 0,56 0,04 0,48 0,05 Porcelanato piso Contrapiso Concreto Regularização Impermeabilização Porcelanato 26 3,5 22,5 22,5 Revestimento em porcelanato Impermeabilização em manta alfáltica 5mm Estrutura em concreto Regularização Impermeabilização Estrutura em Concreto Piscina Floreira Rufo 3,5 17,5 1 15,5 ARQUIVO REV. DATA DA EMISSÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DESENHO PROJETO: Fernanda e Mauricio Al. XINGU, 350 Barueri SP CEP 06455 ENDEREÇO: Estrada Municipal Manoel Stefani S/N Capela do Barreiro, Itatiba, Estado de 670 Brasil 13 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS E NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS E NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: ESTRUTURA E COMPLEMENTARES EM REVISÃO 305 DETALHAMENTO PISCINA 25.10.2022 2004 ESCALA 1 50 Ampliação Planta -Piscina 2004 ESCALA 1 50 Ampliação Planta -Piscina + Floreira 2004 ESCALA 1 25 Piscina -Corte AA 2004 ESCALA 1 25 Piscina -Corte BB 2004 ESCALA 1 25 Piscina -Corte DD Piscina -Corte CC 2004 ESCALA 1 10 DET.01 -Piscina 2004 ESCALA 1 10 DET.02 -Piscina 2004 ESCALA 1 5 DET.03 -Piscina 2004 ESCALA 1 5 DET.04 -Piscina DETALHES PISCINA -PERSPECTIVAS REVISÃO NºDATA 08 01.07.2022Detalhamento Degrau Jardim Térreo Ber 09 Revisão Ventokits, elétrica quarto Antônio, lavabo cada externa, box banheiros, revisão portas, pergolado, hidráulica lavabo, banca 010 xo em gesso dos closets, emissão rouparias, revisão marcenaria spa lavabo. Revisão portas 011 ações pontos hidráulicos elétricos com base na SC 012 23.09.2022Revisão marcenarias, escada da entrada 013 25.10.2022 Novo posicionamento lareira térreo ralo spa. Ajus lareira sala íntima bancadas áreas -33.3cm -33.3cm -33.3cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À UMIDADE) ESTRUTURA DE CONCRETO ARMADO INDICAÇÃO DE AMBIENTE FINALIDADE DO AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ ACABAMENTO DO FORRO ACABAMENTO DA PAREDE A FL. 28 1 CÓDIGO DO CAIXILHO CÓDIGO DA PORTA FOLHA ONDE SE LOCALIZA CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) FL. 01 0,03 CIVIL LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO Paginação vertical segue conforme a horizontal 13,76 6,99 0,180,33 12,82 0,270,18 0,26 8,93 3,37 0,26 0,180,26 6,38 0,18 0,26 5,53 0,25 3,74 1,79 PRAINHA 4,27 0,47 4,20 Prof. 0,18m Prof. = 0,51m Prof. = 0,85m Prof. = 1,18m A=59,15 m² Piscina A=32,48 m² Solarium PRAINHA Floreira Captação de água Borda infinita Piscina Muro baixo SOLARIUM 9,19 0,26 8,93 3,37 0,26 0,26 5,53 0,25 3,74 1,79 12,82 PRAINHA 4,27 0,47 4,20 6,04 DET.01 FL.305 Floreira Ver Det. F.307 Floreira Ver Det. F.307 1,35 1,35 0,12 0,88 0,12 0,56 0,04 0,53 0,33 0,33 0,12 0,21 0,12 0,21 0,12 0,21 DET.02 FL.305 Vazio para prainha Prainha Floreira Ver Det. F.307 1,35 1,35 0,12 0,88 0,12 0,56 0,04 0,53 Floreira Ver Det. F.307 Floreira Ver Det. F.307 0,12 1,23 0,56 0,04 0,48 0,05 1,35 Floreira Ver Det. F.307 1,35 0,12 1,23 0,56 0,04 0,48 0,05 DET.03 FL.305 DET.04 FL.305 1,19 0,12 0,56 0,04 0,48 0,05 Porcelanato piso Contrapiso Concreto Regularização Impermeabilização Porcelanato 26 3,5 22,5 22,5 Revestimento em porcelanato Impermeabilização em manta alfáltica 5mm Estrutura em concreto Regularização Impermeabilização Estrutura em Concreto Piscina Floreira Rufo 3,5 17,5 15,5 ARQUIVO REV. DATA DA EMISSÃO BRUNA/JULIA LUCAS TAKAOKA DESENHO PROJETO: Fernanda e Mauricio Al. XINGU, 350 911 13 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS E NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS E NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: INDICADO ESTRUTURA E COMPLEMENTARES EM REVISÃO 305 DETALHAMENTO PISCINA 25.10.2022 2004_EX_305_DETPISC_R13 2004 ESCALA 1 50 Ampliação Planta -Piscina 2004 ESCALA 50 Ampliação Planta -Piscina Floreira 2004 ESCALA 1 25 Piscina -Corte AA 2004 ESCALA 1 25 Piscina -Corte BB 2004 ESCALA 1 25 Piscina -Corte DD 2004 ESCALA 1 25 Piscina -Corte CC 2004 ESCALA 1 10 DET.01 -Piscina 2004 ESCALA 1 10 DET.02 -Piscina 2004 ESCALA 1 5 DET.03 -Piscina 2004 ESCALA 1 5 DET.04 -Piscina DETALHES PISCINA -PERSPECTIVAS REVISÃO NºDATA 08 01.07.2022Detalhamento Degrau Jardim Térreo Berço Alvenaria Gourmet 09 09.08.2022 Revisão Ventokits, elétrica quarto Antônio, lavabo revisão portas, pergolado, hidráulica lavabo, banca 010 19.08.2022Retirada de bases de alvenaria rebaixo em gesso dos closets, emissão rouparias, revisão marcenaria spa lavabo. Revisão portas 011 06.09.2022Revisão gourmet churrasqueira, modificações pontos hidráulicos e elétricos com base na SC 012 23.09.2022Revisão marcenarias, escada da entrada piscina 013 25.10.2022 Novo posicionamento lareira térreo e ralo spa. Ajus Forro em Gesso Floreira Piscina Alvenaria Laje em concreto Calha para água 0,52 0,12 0,04 0,64 0,68 Forro em Gesso Floreira Alvenaria Laje em concreto 0,69 0,56 Rufo Metálico 0,62 Viga concreto 1,25 0,04 0,52 Laje em concreto Alvenaria Revestimento massa rústica Camada de impermeabilização Bidim Argila Expandida 1201 30 Rufo metálico Terra e Vegetação Massa Rústica Piso andar superior Bit 1cm entre rufo e massa Ralo esférico para drenagem 52 4 56 LUCAS DESENHO PROJETO: Fernanda Mauricio Al. CONTEÚDO: ESC 1. CONFERIR MEDIDAS 2. MEDIDAS E NÍVEIS 3. MEDIDAS E NÍVEIS 4. NÃO TIRAR MEDIDAS 5. PARA ESPECIFICAÇÃO NOTAS: INDICADO ESTRUTURA DETALHAMENTO 2004 ESCALA 1 25 Corte AA -Floreira 2004 ESCALA 25 Corte BB -Floreira 2004 ESCALA 1 10 DETALHE -FLOREIRA REVISÃO NºDATA 08 09 010 011 012 013 Casa FM - Fazenda Dona Carolina Detalhamento Piscina

14 18 LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO ENCHIMENTO PARA INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO FORRO A FL. 28 1 CÓDIGO DO CAIXILHO CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 CX01 FL. 01 0,04 ELÉTRICA 0,04 GÁS 0,03 0,03 HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO A=8,88 m² P.D.=3,98 Escada Serviço D D Laje + contrapiso porcelanato 0,97 0,290,290,290,290,290,290,290,290,290,290,290,2 1,00 0,29 0,29 0,29 0,29 0,29 0,29 0,29 0,29 0,29 0,29 0,29 0,29 4,45 4,42 Escada em concreto revestimento em porcelanato A=8,49 m² P.D.=2,60 m Escada Social B B C C 0,270,270,270,270,270,270,270,27 0,270,270,270,270,27 0,270,270,270,270,270,270,270,27 1,23 1,35 1,23 2,16 1,05 3,21 3,80 2,16 1,05 3,21 Escada em concreto com revestimento em assoalho D G G 0,43 0 4 0 43 43 4 0,43 43 4 043 0,43 45 042 44 0 4 4 0,44 43 Escada em concreto revestimento em paralelepípedo Escada em concreto com revestimento em assoalho Corrimão em madeira circular fixo na alvenaria led inferior Escada em concreto com revestimento em assoalho Corrimão em madeira circular fixo na alvenaria led inferior Escada em concreto com revestimento em assoalho Corrimão em madeira circular fixo na alvenaria e led inferior Escada em concreto revestimento em paralelepípedo 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 Guarda corpo metálico com detalhe em madeira Escada em concreto revestimento em paralelepípedo 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 Corrimão em madeira circular fixo na alvenaria Escada em concreto revestimento em porcelanato 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 Laje andar superior Escada em concreto revestimento em porcelanato 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,16 0,18 Porcelanato na pisada e espelho Rodapé 4cm no mesmo porcelanato da escada Pintura 489 Paralelepípedo PISADA 18CM Grama 0,30 0,38 0,38 0,38 0,380,38 0 9 052 04 5 057 04 43 0 35 0 38 H H 0 49 0 55 047 050 0 0 Assoalho Rodapé invertido 2x2cm Pintura Grama Grama Paralelepípedo 18cm espelho 8cmp d 0,18 0,18 0,18 0,18 0,18 0,18 ARQUIVO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DESENHO PROJETO: Fernanda Mauricio Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: Estrada Municipal Manoel Stefani S/N Capela do Barreiro, Itatiba, Estado de São Paulo 1325213 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: INDICADO ESTRUTURA E COMPLEMENTARES EM REVISÃO EXECUTIVO 307 DETALHAMENTO ESCADAS 25.10.2022 2004_EX_307_AMPESC_R13 2004 ESCALA 25 Ampliação Planta -Escada Serviço 2004 ESCALA 25 Ampliação Planta -Escada Social 2004 ESCALA 25 Ampliação Planta -Escada Externa 2004 ESCALA 25 Escada Social -Corte AA 2004 ESCALA 25 Escada Social -Corte BB 2004 ESCALA 25 Escada Social -Corte CC 2004 ESCALA 25 Escada Externa -Corte FF 2004 ESCALA 25 Escada Externa -Corte GG 2004 ESCALA 1 25 Escada Serviço -Corte EE 2004 ESCALA 1 25 Escada Serviço -Corte DD ESCADA SOCIAL ESCADA SERVIÇO ESCADA HELICOIDAL 2004 Perspectiva Escada Serviço 2004 ESCALA Detalhe Bit Porcelanato 2004 ESCALA 25 PLANTA ESCADA EXTERNA 2004 Perspectiva Escada Externa ESCADA ENTRADA 2004 ESCALA 5 Detalhe Assoalho na Escada 2004 ESCALA Detalhe Degrau Entrada 2004 ESCALA 25 ESCADA EXTERNA -CORTE HH REVISÃO NºDATA DESCRIÇÃO 08 01.07.2022Detalhamento Degrau Jardim Térreo Berço Alvenaria Gourmet 09 09.08.2022 Revisão Ventokits, elétrica quarto Antônio, lavabo circulação íntima, guarda corpo banho master escada externa, box banheiros, revisão portas, pergolado, hidráulica lavabo, bancada lavabo spa, retirar cx reservado 010 19.08.2022Retirada bases de alvenaria rebaixo em gesso dos closets, emissão rouparias, revisão marcenaria spa lavabo. Revisão portas 011 06.09.2022Revisão gourmet churrasqueira, modificações pontos hidráulicos elétricos com base SCA, forros 23.09.2022Revisão marcenarias, escada da entrada piscina 013 25.10.2022 Novo posicionamento lareira térreo ralo spa. Ajuste paginação piscina. Revisão interruptores, shaft molhadas Casa FM - Fazenda Dona Carolina

Detalhamento Escadas

15 0,55 0,28 2.00m cada balaústre 2.00m cada balaústre 0,28 0,280,55 1,20 Tirante em cabo de aço com pintura eletrostática cor chumbo Apoio em madeira maciça cumarú 0,28 Piso em porcenalato Tirante em cabo de aço Base fixada na alvenaria com chapa metálica chumbador parabolt com massa rústica revestindo parte externa Madeira maciça em cumaru Chapa metálica em formato para encaixe das madeiras e sustentação no piso Parafusos presos por baixo Corrimão em madeira cumaru maciça cortado a 45º no encontro Chapa metálica para união dos corrimãos laterais Parafusos inseridos pela parte inferior do corrimão Base fixada na alvenaria com chapa metálica e chumbador parabolt com massa rústica revestindo a parte externa Tirante em cabo de aço Base fixada na alvenaria com chapa metálica chumbador parabolt com massa rústica revestindo parte externa Tirante em cabo de aço Corrimão em madeira cumaru maciça Corrimão em madeira cumaru maciça Balaústre metálico com trava para o corrimão 5,3 Corrimão em madeira cumaru maciça cortado 45º no encontro nas extremidades Chapa metálica para a união dos corrimãos laterais Parafusos inseridos pela parte inferior do corrimão Chapa metálica para a união dos corrimãos Corrimão em madeira cumaru Led embutido Chapa metálica de 3mm fixada na alvenaria e no centro do corrimão Alvenaria + pintura Chapa metálica Chapa metálica embutida na alvenaria 7,5 6 3 Escada com revestimento em assoalhe de madeira Corrimão em madeira e LED embutido Alvenaria Pintura Chapa Metálica LED embutido Corrimão em madeira maciça 3,54 7,5 Projeção Telhado PRAINHA D Guarda Corpo até o final da prainha 528 Guarda Corpo padrão da casa com curvatura de raio = 5,28m 5,74 10,28 2,002,00 1,25 2,00 2,00 2m 2m 2m 2m 2m 2m 2m 1 2 0 m 1, 80m 2m 2m Local Metros Jardim Externo Varanda Térreo Varanda Inferior 22,35m 21.80m 33,10m Guarda -Corpo Local Metros Escada Serviço Escada Social 16.30m 15.85m Corrimão Piso em porcenalato Base em chapa metálica fixada na alvenaria Massa rústica escondendo a chapa metálica 0,040,010,04 0,05 Piso com revestimento em porcelanato Chapa metálica envolvendo pilar metálico do guarda corpo Fixação da chapa metálica com chumbador parabolt Pilar metálico para sustentação do guarda corpo Piso com revestimento em porcelanato Chapa metálica envolvendo pilar metálico do guarda corpo Fixação da chapa metálica com chumbador parabolt 0,020,05 0,040,010,04 Pilar metálico para sustentação do guarda corpo 0,09 10 110cm do piso ao corrimão Vista Frontal Vista Lateral 110cm do piso ao corrimão 2,5 Piso porcelanato Contrapiso Chapa para fixação do guarda-corpo Parabolt Estrutura metálica Guarda-Corpo (0,5 x 5cm) Chapa para junção dos corrimões Espessura 0,5cm Parafuso para fixar chapa no corrimão Piso porcelanato Contrapiso Chapa para fixação do guarda-corpo Estrutura metálica Guarda-Corpo (0,5 5cm) Chapa para junção dos corrimões Espessura 0,5cm Parafuso para fixar chapa no corrimão Parabolt Projeção corrimão Projeção corrimão ø 8 00 Planta 8,5 40,54 Projeção corrimão Chapa para junção dos corrimões Espessura 0,5cm Parafuso para fixar chapa no corrimão Planta (peça lateral) Chapa para junção dos corrimões Espessura 0,5cm Projeção corrimão Parafuso para fixar chapa no corrimão 53 53 ARQUIVO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA DESENHO PROJETO: Fernanda e Mauricio Arquiteto CAU: A124280-6 Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: Estrada Municipal Manoel Stefani S/N Capela do Barreiro, Itatiba, Estado de São Paulo 13252-670 Brasil 13 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS E NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS E NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: INDICADO ESTRUTURA E COMPLEMENTARES EM REVISÃO EXECUTIVO 308 DETALHAMENTO GUARDA CORPO E CORRIMÃO 25.10.2022 2004_EX_308_DETGCORPO_R13 2004 Perspectiva Guarda-Corpo 2004 ESCALA 1 25 Elevação Guarda Corpo Superior 2004 ESCALA 25 Corte Guarda Corpo Superior 2004 Perspectiva Encaixe entre dois corrimãos -Guarda Corpo 2004 Perspectiva Curva -Guarda Corpo 2004 Perspectiva apoio -Guarda Corpo Guarda Corpo em madeira ( Varanda térreo e deck inferior) Corrimão com LED embutido (escada social) 2004 Corrimão Social 2004 Detalhe Corrimão Social 2004 Perspectiva Corrimão Social Fixação Guarda -Corpo 2004 ESCALA 1 5 Corte Corrimão Social Guarda Corpo em madeira (área externa) 2004 ESCALA 100 Planta Guarda Corpo Externo 2004 Perspectiva Guarda Corpo Externo 2004 Fixação guarda corpo na alvenaria 2004 ESCALA 1 Planta -Encaixe Guarda Corpo 2004 ESCALA 1 Vista -Encaixe Guarda Corpo 2004 ESCALA 1 Perfil metálico -Guarda corpo REVISÃO NºDATA DESCRIÇÃO 08 01.07.2022Detalhamento Degrau Jardim Térreo Berço Alvenaria Gourmet 09 09.08.2022 Revisão Ventokits, elétrica quarto Antônio, lavabo circulação íntima, guarda corpo banho master e escada externa, box banheiros, revisão portas, pergolado, hidráulica lavabo, bancada lavabo e spa, retirar cx reservado 010 19.08.2022Retirada de bases de alvenaria e rebaixo em gesso dos closets, emissão rouparias, revisão marcenaria spa e lavabo. Revisão portas 011 06.09.2022Revisão gourmet churrasqueira, modificações pontos hidráulicos e elétricos com base na SCA, forros 012 23.09.2022Revisão marcenarias, escada da entrada piscina 013 25.10.2022 Novo posicionamento lareira térreo ralo spa. Ajuste paginação piscina. Revisão interruptores, shaft lareira sala íntima e bancadas áreas molhadas Casa FM - Fazenda Dona Carolina Detalhamento Guarda Corpo

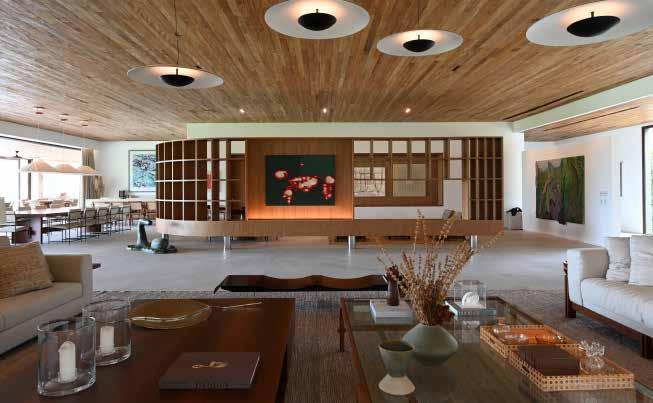

Apartamento

- Projeto Executivo

GF - Ourânia

Moodboard

17 Base em alvenaria=10cm R=10cm Base em alvenaria=10cm/ R=10cm A=33,47 m² Gourmet A=22,76 m² P.D.=2,54 m Varanda A=57,93 m² Living A=28,24 m² P.D.=2,54 m Jantar A=27,92 m² P.D.=2,54 m Lounge A=5,76 m² Lavabo A=14,39 m² Home Theater A=13,83 m² P.D.=2,54 m Suíte 01 A=3,86 m² Banho 01 A=14,91 m² P.D.=2,54 m Suíte 02 A=3,86 m² Banho 02 A=22,88 m² P.D.=2,54 m Circulação íntima A=3,17 m² Hall Social A=7,81 m² P.D.=2,30 m Galeria A=15,40 m² P.D.=2,56 Copa A=11,22 m² P.D.=2,56 m Cozinha A=5,52 m² P.D.=2,54 m Quarto Serviço A=26,18 m² P.D.=2,54 Closet Master P.D.=2,56 Banho Master A=24,42 m² P.D.=2,54 m Suíte Master A=13,37 m² Suíte 03 A=3,89 m² P.D.=2,56 m Banho 03 P.D.=2,56 m Banho Serviço A=12,63 m² P.D.=2,56 Área de Serviço Gourmet e Varanda: Assentar novo revestimento de piso, construir base de alvenaria muretas para bancadas infra. Reforço no shaft para sustentar a rede Jantar: Demolir alvenaria para criar nicho em marcenaria retirar porta Jantar: Assentar novo revestimento de piso e construir nova alvenaria para abrigar a marcenaria e o rebaixo em gesso. Atenção: rebaixo em gesso com curvas. Painel curvo embaixo do gesso. Nova porta para acesso de manutenção do caixilho. Conferir rebaixo na planta de forro Living: Assentar novo revestimento de piso. Enchimento nos pilares para alinhamento com marcenaria floreiras Para os enchimentos de pilares em alvenaria, deixar bit metálico padrão do apartamento no encontro entre materiais. Lounge: Assentar novo revestimento de piso e construir nova alvenaria para abrigar a marcenaria e rebaixo em gesso. Atenção: rebaixo em gesso com curvas. Painel curvo abaixo do gesso. Enchimento nos pilares para alinhamento com marcenaria floreiras. Instalação de rodapé invertido Rebaixo em gesso de h=24cm -PD 2,30m Lavabo: Retirar bancada, misturador e bacia. Verificar a possibilidade de reaproveitamento do sifão complementares. Retirar porta para substituição por porta mimetizada no painel Lavabo: Assentar novo revestimento de piso instalação de nova bancada e metais. Cobrir o ralo existente. Manter bacia existente. Nova porta mimetizada no painel. Instalação de rodapé invertido Home Theater: Assentar novo revestimento de piso e instalação de nova porta de embutir na alvenaria. Nova alvenaria para fechamento da porta. Drywall com iluminação embutida. VER DET FOLHA 206. Instalação de rodapé invertido Banho 01: Assentar novo revestimento de piso e paredes, instalação de louças, metais, bancada e box. Manter dimensão original do ralo linear Suíte 01: Demolir alvenaria para embutir roupeiro na circulação íntima Suíte 01: Assentar novo revestimento de piso e nova alvenaria para abrigar as marcenarias. Instalação de rodapé invertido Suíte 02: Assentar novo revestimento de piso e nova alvenaria para abrigar o closet. Suíte 03: Demolir alvenaria para embutir roupeiro na circulação master. Suíte 03: Assentar novo revestimento de piso e nova alvenaria para abrigar as marcenarias. Instalação de rodapé invertido Suíte Master: Demolir alvenarias retirar porta de correr embutida. Instalação de rodapé invertido Suíte Master: Assentar novo revestimento de piso e novas alvenarias. Realocar porta de correr da entrada embutida. Instalação de drywall entre alvenaria e caixilho. Instalação de rodapé invertido Banho Master: Demolir alvenarias. Checar viabilidade de reposicionamento de ralo linear. Recorte do nicho banho (VER MEDIDAS NA AMPLIAÇÃO). Reposicionamento de RG abaixo da bancada Banho Master: Nivelar piso e assentar novos revestimentos, construir novas alvenarias para abrigar box, reservado, o nicho da banheira porta de correr embutida. Instalação de bancada e metais. Instalação de rodapé invertido. Chapa metálica na fachada, conforme padrão do prédio, para privacidade no banho. Revestir vidros das janelas com película fosca Closet Master: Demolir alvenarias porta Closet Master: Assentar novo revestimento de piso e construir novas alvenarias para abrigar as marcenarias do closet. Instalação de rodapé invertido Banho Serviço: Intalação de box, bancada, cuba e misturador Área de Serviço: Manter revestimentos de piso, bancada metais. Checar viabilidade de base em alvenaria acima do piso final 10cm. VERIFICAR PROJETO DE PLANEJADOS Quarto Serviço: Assentar novo revestimento de piso similar à área de serviço, seguindo paginação existente Copa Cozinha: Manter revestimentos de piso, bancadas metais. Novo drywall para embutir porta de correr. Nova alvenaria na porta para o jantar. Checar viabilidade de base em alvenaria acima do piso -h final 10cm. Complementar as duas bancadas com frontão na altura correspondente. Novos pontos de água para filtro geladeiras. VERIFICAR PROJETO DE PLANEJADOS Home Theater e Circulação íntima: Retirar porta para substituição por porta mimetizada no painel Lounge: Demolir alvenaria para instalação de painel de madeira na frente 0,15 1,510,15 4,73 2,68 0,30 0,45 0,23 1,00 0,60 1,250,15 2,60 0,20 0,60 0,151,00 0,51 0,131,000,10 2,12 1,010,51 2,83 1,50 1,87 0,75 0,34 4,93 0,980,07 2,42 0,18 1,95 0,50 0,10 0,15 4,09 0,85 Mureta em alvenaria =90cm Mureta em alvenaria h=88cm 1,200,22 0,15 2,70 0,920,60 Base em alvenaria h=10cm Base em alvenaria h=10cm Base em alvenaria h=10cm Base em alvenaria h=10cm Base em alvenaria h=10cm Base em alvenaria h=10cm 0,63 1,65 0,96 Banho 01: Retirar soleira da porta de entrada e recorte do nicho banho (VER MEDIDAS NA AMPLIAÇÃO). Realocar RG abaixo das bancadas para adequação com marcenaria Banho 02: Retirar soleira da porta de entrada e recorte do nicho banho (VER MEDIDAS NA AMPLIAÇÃO). Realocar RG abaixo das bancadas para adequação com marcenaria Banho 01: Assentar novo revestimento de piso e paredes, instalação de louças, metais, bancada e box. Manter dimensão original do ralo linear Banho 03: Retirar soleira da porta de entrada recorte do nicho banho (VER MEDIDAS NA AMPLIAÇÃO). Realocar RG abaixo das bancadas para adequação com a marcenaria Banho 03: Assentar novo revestimento de piso paredes, instalação de louças, metais, bancada e box. Manter dimensão original do ralo linear Para todos os ambientes: considerar readequação de pontos elétricos 0,98 0,77 1,67 2,50 0,76 4,94 Gourmet: Demolir realocar infra para novo posicionamento de bancadas. Realocar ralo linear para dois square ocultos nas extremidades Banho Serviço: Retirada de lavatório, misturador sifão 0,301,200,33 Varanda: prever reforço para rede Base em alvenaria h=10cm 0,15 0,041,21 1,40 1,21 0,18 3,82 Galeria: Contruir boneca na porta do hall para arremate do painel de madeira alinhamento de alvenarias 0,28 1,22 0,680,100,94 0,08 3,49 0,20 0,03 0,65 0,06 0,07 1,65 0,15 Ralo linear existente Novo posicionamento do ralo oculto Novo posicionamento do ralo oculto Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Tomada com tampa oculta Instalação de viga metálica 10x10cm engastada nos pilares laterais para sustentação da marcenaria suspensa 8,60 0,22 Living Varanda Verificar se distanciamento da floreira será suficiente para infra de hidráulica paisagismo 0,18 1,87 1,09 0,550,12 ALINHADO Living: Enchimento em drywall para alinhamento da floreira no pilar. Instalação de rodapé invertido 0,480,120,31 0,53 1,39 20 20 02 1,92 0,10 2,66 0,30 1,51 0,50 Copa: Demolir alvenaria na entrada da copa e retirar porta existente 0,470,28 ENGENHARIA: PREVER ESTRUTURA METÁLICA ENTRE GUARDA CORPO E PAINEL SEMELHANTE À ESTRUTURAÇÃO INTERNA DE DRYWALL PARA SUSTENTAÇÃO DE PAINEL EM MARCENARIA, APARADOR EM PEDRA GAVETEIROS Fechamento metálico vazado de acordo com padrão do condomínio NÃO LIBERADO PARA A OBRA 2206 ESCALA 1 50 1 -Planta Demolir e Construir -2.0cm -2.0cm -2.0cm -2.0cm -2.0cm -2.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE À UMIDADE) ESTRUTURA DE CONCRETO ARMADO INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ ACABAMENTO DO FORRO ACABAMENTO DA PAREDE ACABAMENTO DDO PISO A FL. 28 1 CÓDIGO DA PORTA CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 FL. 01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO A=13,83 m² P.D.=2,54 m Suíte 01 A=14,91 m² P.D.=2,54 m Suíte 02 A=2,32 m² P.D.=2,56 Banho Serviço A=5,52 m² Quarto Serviço A=0,72 m² P.D.=2,56 Box Serviço A=26,18 m² P.D.=2,54 Closet Master A=10,80 m² P.D.=2,56 m Banho Master P.D.=2,56 m Box Master A=24,42 m² Suíte Master A=13,37 m² P.D.=2,54 m Suíte 03 P.D.=2,56 m Box 02 A=3,86 m² P.D.=2,56 m Banho 02 A=3,86 m² Banho 01 A=1,13 m² P.D.=2,56 Box 01 A=14,39 m² P.D.=2,54 m Home Theater A=15,40 m² P.D.=2,56 Copa A=11,22 m² P.D.=2,56 m Cozinha A=12,63 m² P.D.=2,56 Área de Serviço A=3,17 m² Hall Social A=7,81 m² P.D.=2,30 Galeria A=5,76 m² P.D.=2,54 Lavabo A=22,88 m² Circulação íntima A=28,24 m² P.D.=2,54 Jantar A=27,92 m² Lounge A=57,93 m² P.D.=2,54 m Living A=33,47 m² Gourmet A=22,76 m² P.D.=2,54 Varanda A=3,89 m² P.D.=2,56 Banho 03 A=1,13 m² P.D.=2,56 m Box 03 A=6,67 m² Hall Serviço ARQUIVO ETAPA FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA BRUNA LUCAS TAKAOKA DESENHO PROJETO: Gisele Fabricio Arquiteto CAU: A124280-6 Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: Rua Ourânia, 231 - Apto 31 CONTEÚDO: ESC 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS E NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS E NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: NÃO LIBERADO PARA A OBRA EXECUTIVO 003 PLANTA DE LAYOUT 08.02.2023 2206_EX_003_LAY R03 2206 ESCALA 1 50 -Planta Layout REVISÃO NºDATA DESCRIÇÃO 00 25.11.2022Emissão áreas molhadas 01 07.12.2022Emissão Subsolo 02 20.01.2023Emissão áreas secas desenhos de marcenaria. 03 08.02.2023 Revisão marcenarias, gourmet, forro gourmet, posicionamento ralos, pontos elétricos para equipamentos, closets e banho master, rodapé banhos, posicionamento TV e marcenaria área de serviço. Redimensionamento ar condicionado alteração painel home theater. Revisão puxadores portas. Planta Layout

Construir e Demolir

Planta

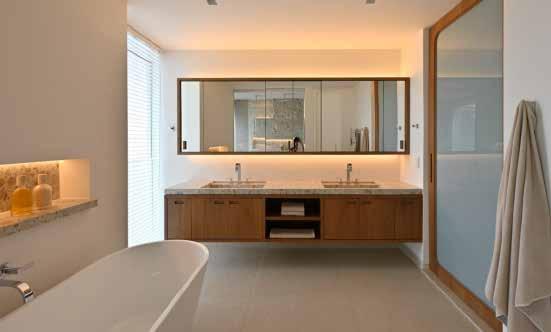

23 LEGENDA INDICAÇÃO INDICAÇÃO INDICAÇÃO PLANTA INDICAÇÃO CORTE CHAMADA CHAMADA CHAMADA LEGENDA A=10,80 m² Banho Master A=3,19 m² Box Master 1 2 3 4 Bacia (VER MEM) Ducha higiência (VER MEM.) Caixa de descarga embutida acabamento (VER MEM) Papeleira (VER MEM) Toalheiro elétrico definir (VER MEM.) Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Misturador de parede (VER MEM) Banheira de imersão (VER MEM) Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Monocomando (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Ralo oculto revestido no mesmo material do piso(VER MEM) 2,80 1,19 0,15 3,15 0,71 1,39 1,06 0,15 0,10 Amp.01 FL.106 1,00 0,10 2,12 0,30 1,20 0,62 3,22 0,100,30 0,30 0,53 0,74 Chuveiro de teto (VER MEM) Porta em madeira. Vidro fosco embutido na folha e puxador em cava 4,49 C01 Fechamento metálico vazado de acordo com o padrão do condomínio Revestir vidros das janelas com película fosca Forro em gesso F04 F04 F04 F04 Papeleira (VER MEM) Bacia (VER MEM) Ducha higiência (VER MEM.) Toalheiro elétrico a definir (VER MEM.) Cabide (VER MEM) Sifão Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) Cabide (VER MEM) 0,86 0,70 Pintura acrílica (VER MEM) 2,56 0,47 Porta em madeira. Vidro fosco embutido na folha e puxador em cava Forro em gesso L01 Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Banheira de imersão (VER MEM) Misturador de parede (VER MEM) Toalheiro elétrico definir (VER MEM.) Cabide (VER MEM) 2,54 0,30 0,90 0,70 F04 F04 Pintura acrílica (VER MEM) Forro em gesso Iluminação Embutida Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Sifão Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Misturador de parede (VER MEM) Banheira de imersão (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Monocomando (VER MEM) 0,85 0,92 0,30 0,90 1,02 0,30 F04 F04 Pintura acrílica (VER MEM) 0,70 L01 Encontro entre as pedras 45º N.A. 0,00 N.A. -0,02 Forro em gesso Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Registro de Gaveta (VER MEM.) Cabide (VER MEM) 0,85 0,55 0,60 Pintura acrílica (VER MEM) Ponto para desembaçador de espelho Ponto para lumitek na marcenaria Ponto para lumitek na marcenaria Iluminação 0,30 1,00 F04 2,54 Forro em gesso Piso Tampa removível em pedra Alvenaria Argamassa de Perfil "L" metálico com pintura eletrostática na cor branca Revestimento do piso Contrapiso PERFIL METÁLICO PISO EXTERNO 22 Porta Perfil "L" Metálico para acabamento da transição de materiais. Acabamento em Inox fosco Piso tipo Piso tipo Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) 36 70 69 70 35 M03 M03 C C B 41210 304 Tampa Removível Tampa Removível Forro em gesso Nicho Nicho Abrir Abrir Tulha AbrirAbrir Tulha Iluminação Embutida Iluminação Embutida M02 M02 M04 M04 85 171 M09 Espelho colado na porta de correr Espelho colado na porta de correr Forro em gesso Gabinete em mdf, com portas de abrir tulha. Revestimento a definir Misturador de mesa (VER MEM) A A Tulha Tulha Prateleira Prateleira Nicho Gabinete em mdf, com portas de abrir tulha. Revestimento definir 258 Prat. Prat. Tulha Tulha Prat. Prat. Prat. Prat. Prat. Prat. Prat. Prat. M02 30 55 85 26 90 55 Lumitek embutida na marcenaria 27 26 26 Ponto para desembaçador de espelho A A 279 65 65 67 67 137 137 Alvenaria Bit de 2x0,5cm Marcenaria 0,5 Material Material 0,5 Bit para transição entre materiais 2,53 Marcenaria ou pedra Bit de 0,5cm no material Alvenaria 0,5 Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Sifão M02 Encontros 45º das peças -indicado em vermelho M02 Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) Sifão Registro de Gaveta (VER MEM.) 2142,5 Encontros 45º das peças -indicado em vermelho LEGENDA madeira -2cm profundidade marcenaria profundid 1,52,51,5 PROJETO: Gisele CONTEÚDO: 1. CONFERIR 2. MEDIDAS 3. MEDIDAS 4. NÃO 5. PARA NOTAS: INDICADO NÃO AMPLIAÇÃO 2206 ESCALA 25 Planta Banho Master 2206 ESCALA 1 25 Banho Master -Elevação 01 2206 ESCALA 25 Banho Master -Elevação 02 2206 ESCALA 1 25 Banho Master -Elevação 03 2206 ESCALA 25 Banho Master -Elevação 04 Detalhamento Marcenaria Detalhamento Bancada 2206 ESCALA Banho CORTE ESCALA 1 _C04 -RALO OCULTO CORTE ESCALA _C02 -RODAPÉ METÁLICO CORTE ESCALA _C03 -DESNÍVEL BOX CORTE ESCALA _C01 -TRANSIÇÃO DE PISO 2206 ESCALA 20 Planta Bancada Banho Master 2206 ESCALA 25 Banho Master -Elevação 04 (Marcenaria) 2206 ESCALA 25 Banho Master -Elev. 01 (Marcenaria) 2206 ESCALA 25 Banho Master -Planta Gabinete 2206 ESCALA 25 Banho Master -Elevação 04 (Marcenaria Aberta) 2206 ESCALA 25 Banho Master -Planta Espelho Iluminado CORTE ESCALA _M01 -BUNHA LATERAL CORTE ESCALA _M02 -BIT CORTE ESCALA 1 _L02 -ILUMINAÇÃO EMBUTIDA ELEVAÇÃO ESCALA _M04 -PUXADOR PLANTA ESCALA _M03 -UNHATURA Detalhes Perspectivas 2206 ESCALA 10 Banho Master -Corte CC 2206 ESCALA 20 Banho Master -Corte BB Perspectiva Banho Master PERSPECTIVA Perspectiva Bancada Master CORTE ESCALA 1 _M10 -CORTE CAVA REVISÃO -14.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE FINALIDADE DO AMBIENTE DORMITÓRIO ACABAMENTO DO RODAPÉ ACABAMENTO PAREDE A FL. 28 1 CÓDIGO DO CAIXILHO CÓDIGO DA PORTA FOLHA ONDE LOCALIZA CÓDIGO AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 CX01 FL. 01 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO Papeleira (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Misturador de parede (VER MEM) Banheira de imersão (VER MEM) Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Monocomando (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Ralo oculto revestido no mesmo material do piso(VER MEM) 0,15 Amp.01 FL.106 0,62 Chuveiro de teto (VER MEM) Fechamento metálico vazado de acordo com o padrão do condomínio Revestir vidros das janelas com película fosca Forro em gesso F04 F04 F04 F04 Papeleira (VER MEM) Bacia (VER MEM) Ducha higiência (VER MEM.) Toalheiro elétrico a definir (VER MEM.) Cabide (VER MEM) Sifão Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) Cabide (VER MEM) 0,86 0,70 Pintura acrílica (VER MEM) 2,56 0,47 Porta em madeira. Vidro fosco embutido na folha e puxador em cava Forro em gesso L01 Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Banheira de imersão (VER MEM) Misturador de parede (VER MEM) Toalheiro elétrico definir (VER MEM.) Cabide (VER MEM) 2,54 0,30 0,90 0,70 F04 Pintura acrílica (VER MEM) Forro em gesso Iluminação Embutida Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Monocomando (VER MEM) 0,85 0,90 1,02 0,30 F04 F04 Pintura acrílica (VER MEM) 0,70 Encontro entre as pedras 45º N.A. 0,00 N.A. -0,02 Forro em gesso 0,85 F04 F04 Pintura acrílica desembaçador de Iluminação Embutida Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Monocomando (VER MEM) 0,30 1,00 F04 Revestimento em pedra (VER MEM) Acabamento original Chuveiro de teto (VER MEM) 2,54 Guarda Corpo Forro em gesso Nicho com recorte na alvenaria Revestimento especificado no projeto Tabica Alvenaria Piso Tampa removível em pedra Alvenaria Ralo Argamassa de revestimento Perfil "L" metálico com pintura eletrostática na cor branca Revestimento do PERFIL METÁLICO PERFIL METÁLICO Perfil "L" Metálico para acabamento da transição de materiais. Acabamento em Inox fosco Piso tipo Piso tipo Bancada em pedra (VER MEM.) mesa (VER MEM) C B 41210 304 Tampa Removível Tampa Removível Forro em gesso Nicho Nicho Abrir Abrir Tulha AbrirAbrir Tulha Iluminação Embutida Iluminação Embutida M02 M02 M04 M04 30 51426 90 55 85 171 M09 Espelho colado na porta de correr Espelho colado na porta de correr Forro em gesso L02 Gabinete em mdf, com portas de abrir tulha. Revestimento a definir M05 M10 L02 Misturador de mesa (VER MEM) A A Gabinete em mdf, com portas de abrir tulha. Revestimento definir Prat. Tulha Tulha Prat. Prat. Prat. Prat. Prat. Prat. Prat. Prat. M02 30 55 85 26 90 55 Lumitek embutida na marcenaria 27 26 26 Ponto para desembaçador de espelho A A Perfil led Alvenaria ou marcenaria 21 Misturador de mesa (VER MEM) M02 Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) Sifão Registro de Gaveta (VER MEM.) 2142,5 Encontros 45º das peças -indicado em vermelho TOMADA BAIXA H=0.30m TOMADA MÉDIA H=1.05m TOMADA BAIXA 220V H=0.30m LEGENDA ELÉTRICA TOMADA ALTA H=2.10m TOMADA MÉDIA 220V H=1.05m TOMADA BLINDADA 220V H=0.30m TV PONTO TV MÉDIO H=1.05m S INTERRUPTORES H=1.05m TOMADA DE PISO OU FORRO TV PONTO TV BAIXO H=0.30m ILUMINAÇÃO LED NA MARCENARIA TOMADA ALTA 220V H=1.05m TC TOMADA COMANDADA KP KEYPAD BAIXO H=0.30m KP KEYPAD MÉDIO H=1.05m PONTOS CUJA ALTURA NÃO SEGUE O PADRÃO ILUMINAÇÃO LED NO NICHO VOZ DADOS MÉDIO BM BIOMETRIA H=1.05m P CAMPAINHA H=1.05m SP SENSOR DE PRESENÇA CP SAÍDA SOM CAMPAINHA H=2.10m ENDEREÇO: Rua Ourânia, 231 - Apto 31 1. CONFERIR MEDIDAS NA OBRA 2. MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO 3. MEDIDAS NÍVEIS ACABADOS 4. NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO 5. PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: NÃO LIBERADO PARA A OBRA 2206 ESCALA 25 2206 ESCALA 1 25 Banho Master -Elevação 01 2206 ESCALA 25 Banho Master -Elevação 02 2206 ESCALA 1 25 Banho Master -Elevação 03 Detalhamento Marcenaria Detalhamento Bancada 2206 ESCALA 1 25 Banho Master -Elevação 05 2206 ESCALA 20 Planta Bancada Banho Master 2206 ESCALA 25 Banho Master -Elevação 04 (Marcenaria) 2206 ESCALA 25 Banho Master -Elev. 01 (Marcenaria) 2206 ESCALA 25 Banho Master -Elevação 04 (Marcenaria Aberta) Detalhes Perspectivas 2206 ESCALA 20 Banho Master -Corte BB -2.5cm -14.0cm -4.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO 0,03 CIVIL LEGENDA DE COTAS A=10,80 m² Banho Master A=3,19 m² Box Master 1 2 3 4 5 Bacia (VER MEM) Ducha higiência (VER MEM.) Caixa de descarga embutida acabamento (VER MEM) Papeleira (VER MEM) Toalheiro elétrico definir (VER MEM.) Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Misturador de parede (VER MEM) Banheira de imersão (VER MEM) Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Monocomando (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Ralo oculto revestido no mesmo material do piso(VER MEM) 1,43 0,25 1,62 0,25 1,08 3,55 2,80 1,19 0,15 3,15 0,71 1,39 1,06 0,22 0,15 0,10 Amp.01 FL.106 1,00 0,10 2,12 0,30 1,20 0,62 3,22 0,100,30 0,30 0,53 0,74 Chuveiro de teto (VER MEM) Porta em madeira. Vidro fosco embutido na folha puxador em cava 4,49 C01 Fechamento metálico vazado de acordo com padrão do condomínio Revestir vidros das janelas com película fosca Forro em gesso F04 F04 F04 F04 Papeleira (VER MEM) Bacia (VER MEM) Ducha higiência (VER MEM.) Toalheiro elétrico definir (VER MEM.) Cabide (VER MEM) Sifão Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) 0,85 Cabide (VER MEM) 1,52 0,86 0,70 Pintura acrílica (VER MEM) 2,56 Porta em madeira. Vidro fosco embutido na folha puxador em cava Forro em gesso L01 Vidro crystal clear temperado com porta de abrir piso teto. Acabamento perfil inox polido Nicho embutido na alvenaria. Revestimento em pedra. Laterais em pintura(VER MEM) Banheira de imersão (VER MEM) Misturador de parede (VER MEM) Toalheiro elétrico a definir (VER MEM.) Cabide (VER MEM) 1,50 0,30 0,90 F04 F04 Pintura acrílica (VER MEM) Forro em gesso Iluminação Embutida Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Sifão Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Misturador de parede (VER MEM) Banheira de imersão (VER MEM) Nicho embutido na alvenaria. Revestimento em pedra (VER MEM) Monocomando (VER MEM) 0,85 0,90 1,02 0,30 2,56 F04 F04 Pintura acrílica (VER MEM) 0,70 L01 Encontro entre as pedras 45º N.A. 0,00 N.A. -0,02 Forro em gesso Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Registro de Gaveta (VER MEM.) Cabide (VER MEM) 0,85 0,55 F04 F04 Pintura acrílica (VER MEM) C01 Ponto para desembaçador de espelho Ponto para lumitek na marcenaria Ponto para lumitek na marcenaria Iluminação Embutida 0,90 F04 2,54 Forro em gesso Nicho com recorte na alvenaria Iluminação embutida Revestimento especificado no projeto Forro em gesso Tabica Alvenaria Piso Tampa removível em pedra Alvenaria Ralo Alvenaria Argamassa de revestimento Perfil "L" metálico com pintura eletrostática na cor branca Revestimento do piso Contrapiso PISO EXTERNO INOX POLIDO Porta Perfil "L" Metálico para acabamento da transição de materiais. Acabamento em Inox fosco Piso tipo Piso tipo Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) 36 70 69 70 35 M03 B Tampa Removível Tampa Removível Forro em gesso Nicho Nicho Abrir Abrir Tulha AbrirAbrir Tulha Iluminação Embutida Iluminação Embutida M02 M02 M04 M04 30 51426 90 55 Espelho colado na porta de correr Espelho colado na porta de correr Forro em gesso L02 55 90 26 55 30 171 85 Gabinete em mdf, com portas de abrir tulha. Revestimento definir M10 L02 Misturador de mesa (VER MEM) A Tulha Tulha Prateleira Prateleira Nicho Gabinete em mdf, com portas de abrir tulha. Revestimento a definir Prat. Prat. Tulha Tulha Prat. Prat. Prat. Prat. Prat. Prat. Prat. Prat. M02 Lumitek embutida na marcenaria Ponto para desembaçador de espelho A M01 Prat. Prat. Prat. Prat. 16 279 65 65 67 67 137 137 Bit de 2x0,5cm Marcenaria 0,5 12 0,5 Material Material 0,5 Bit para transição entre materiais Perfil led Alvenaria ou 2,53 Puxador em profundidade Espelho Marcenaria ou pedra Bit de 0,5cm no material Alvenaria 0,5 Bancada em pedra (VER MEM.) Misturador de mesa (VER MEM) Sifão M02 19 2142,5 Encontros 45º das peças -indicado em vermelho M02 Misturador de mesa (VER MEM) Bancada em pedra (VER MEM.) Sifão Registro de Gaveta (VER MEM.) 19 Encontros a 45º das peças -indicado em vermelho TOMADA TOMADA TOMADA LEGENDA ELÉTRICA TOMADA TOMADA ILUMINAÇÃO TOMADA KP KEYPAD ILUMINAÇÃO BM BIOMETRIA Puxador em madeira -2cm profundidade Espelho Porta em marcenaria Requadro Puxador profundid ade 1,5cm marcenaria 2,53 103 5 0,51,50,5 Puxador em cava -1,5cm de profundidade Porta Marcenaria BRUNA LUCAS Gisele Fabricio Arquiteto Al. XINGU, 350CONTEÚDO: CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA PARA ESPECIFICAÇÃO DE MATERIAL NOTAS: INDICADO NÃO LIBERADO PARA AMPLIAÇÃO BANHO 2206 ESCALA 25 Planta Banho Master 2206 ESCALA 25 Banho Master -Elevação 01 2206 ESCALA 1 25 Banho Master -Elevação 02 2206 ESCALA 25 Banho Master -Elevação 03 2206 ESCALA 1 25 Banho Master -Elevação 04 Detalhamento Marcenaria Detalhamento Bancada 2206 ESCALA 25 Banho Master -Elevação CORTE ESCALA _L01 -NICHO ILUMINADO CORTE ESCALA _F04 -TABICA CORTE ESCALA 1 5 _C04 -RALO OCULTO CORTE ESCALA 1 5 _C02 -RODAPÉ METÁLICO CORTE ESCALA 1 _C03 -DESNÍVEL BOX CORTE ESCALA _C01 -TRANSIÇÃO DE PISO 2206 ESCALA 1 20 Planta Bancada Banho Master 2206 ESCALA 25 Banho Master -Elevação 04 (Marcenaria) 2206 ESCALA 1 25 Banho Master -Elev. 01 (Marcenaria) 2206 ESCALA 25 Banho Master -Planta Gabinete 2206 ESCALA 1 25 Banho Master -Elevação 04 (Marcenaria Aberta) 2206 ESCALA 1 25 Banho Master -Planta Espelho Iluminado CORTE ESCALA _M01 -BUNHA LATERAL CORTE ESCALA 1 2 _M02 -BIT CORTE ESCALA 5 _L02 -ILUMINAÇÃO EMBUTIDA ELEVAÇÃO ESCALA 1 5 _M04 -PUXADOR PLANTA ESCALA 1 _M03 -UNHATURA Detalhes Perspectivas 2206 ESCALA 1 10 Banho Master -Corte CC 2206 ESCALA 20 Banho Master -Corte BB PERSPECTIVA Perspectiva Banho Master PERSPECTIVA Perspectiva Banho Master 2 PERSPECTIVA Perspectiva Bancada Master CORTE ESCALA _M05 -CORTE PUXADOR ELEVAÇÃO ESCALA _M09 -PUXADOR CAVA CORTE ESCALA 5 _M10 -CORTE CAVA REVISÃO NºDATA 00 25.11.2022Emissão 01 07.12.2022Emissão 02 20.01.2023Emissão 03 08.02.2023 Apartamento GF - Ourânia Banho Master

Sede Sinco Engenharia - Jardins - Estudo Preliminar Moodboard

Cenários

Situação Atual

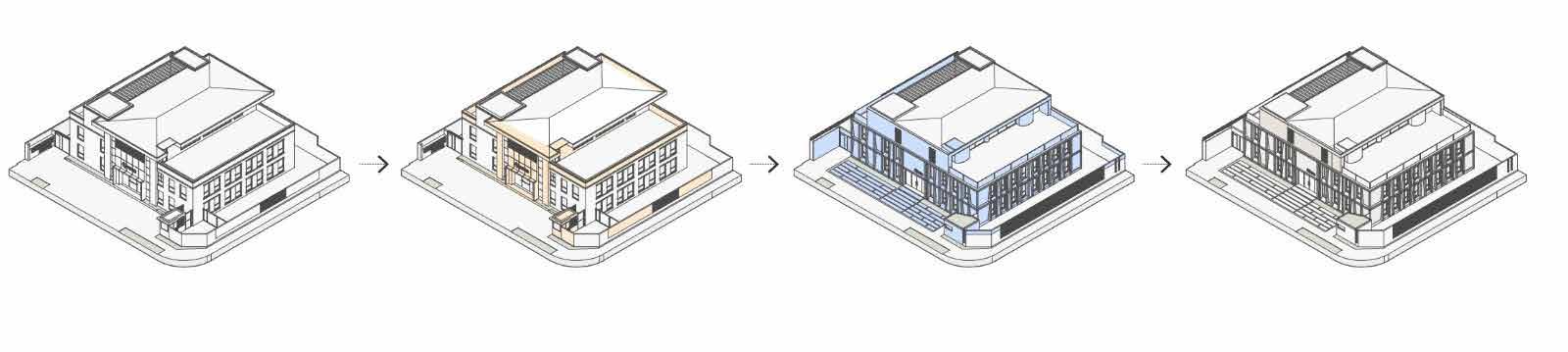

Demolir Construir Resultado Final

Distribuição de Funções

Jardins

Sede Sinco Engenharia -

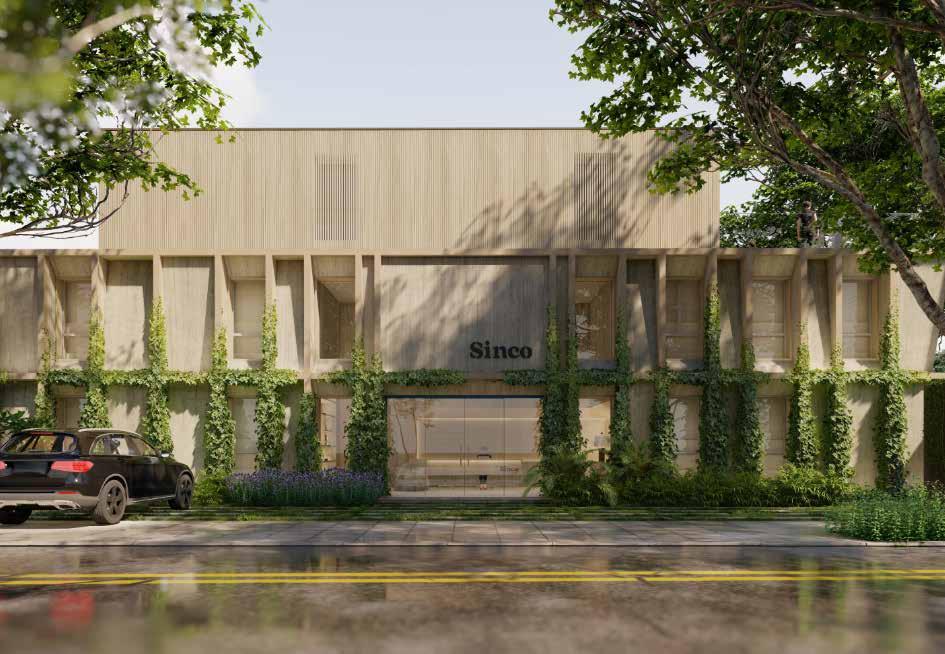

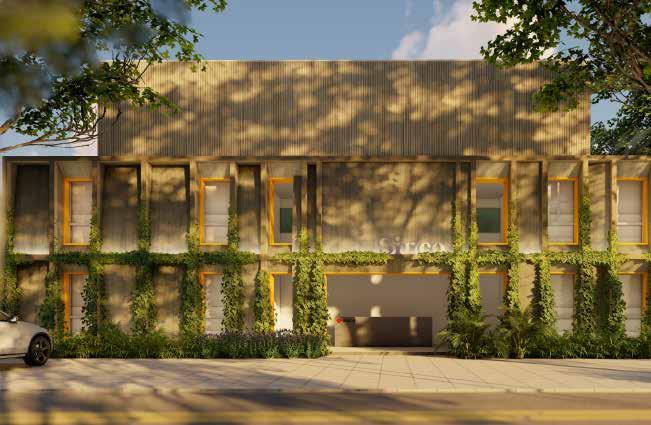

Perspectivas e Cenários

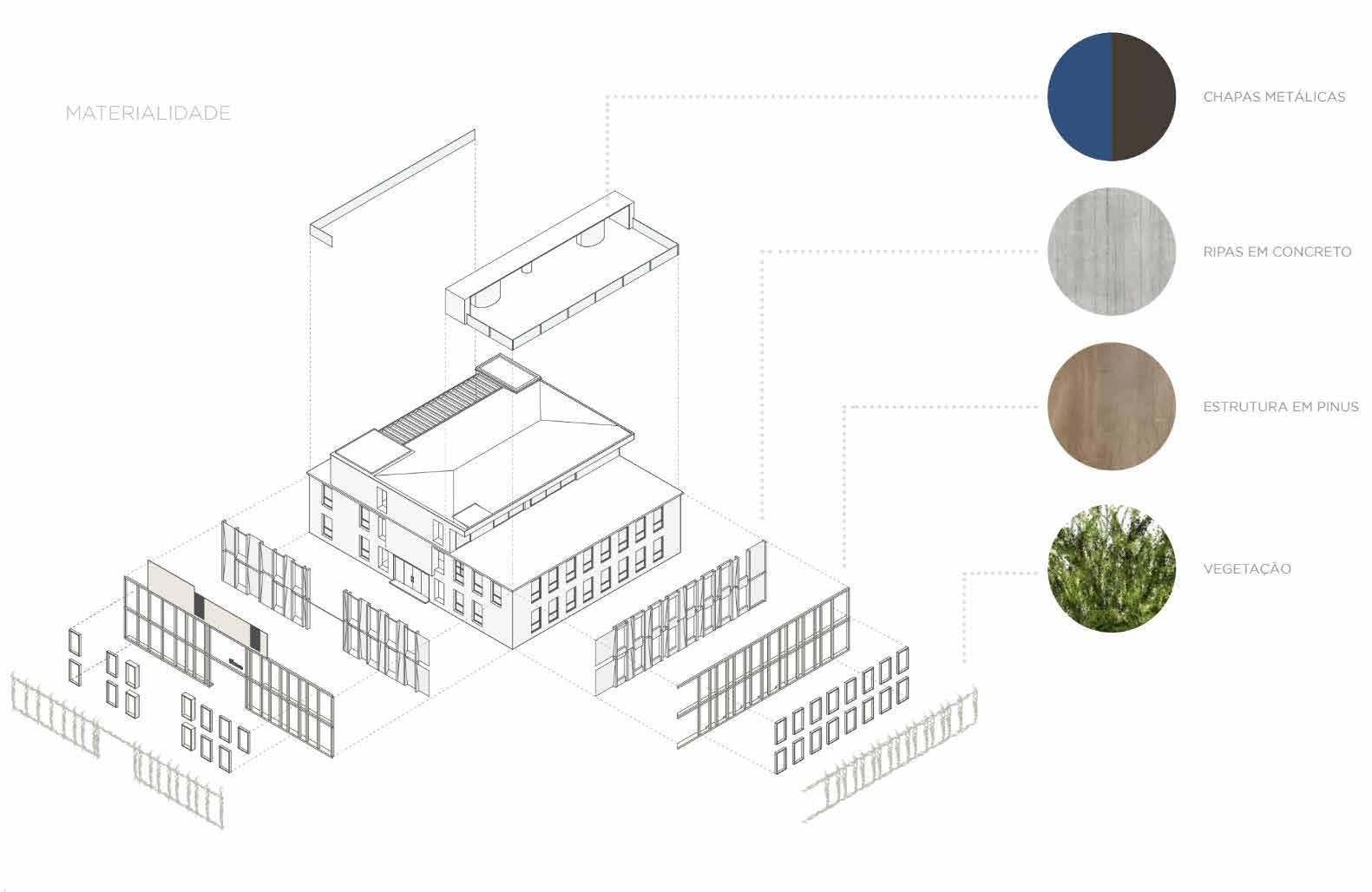

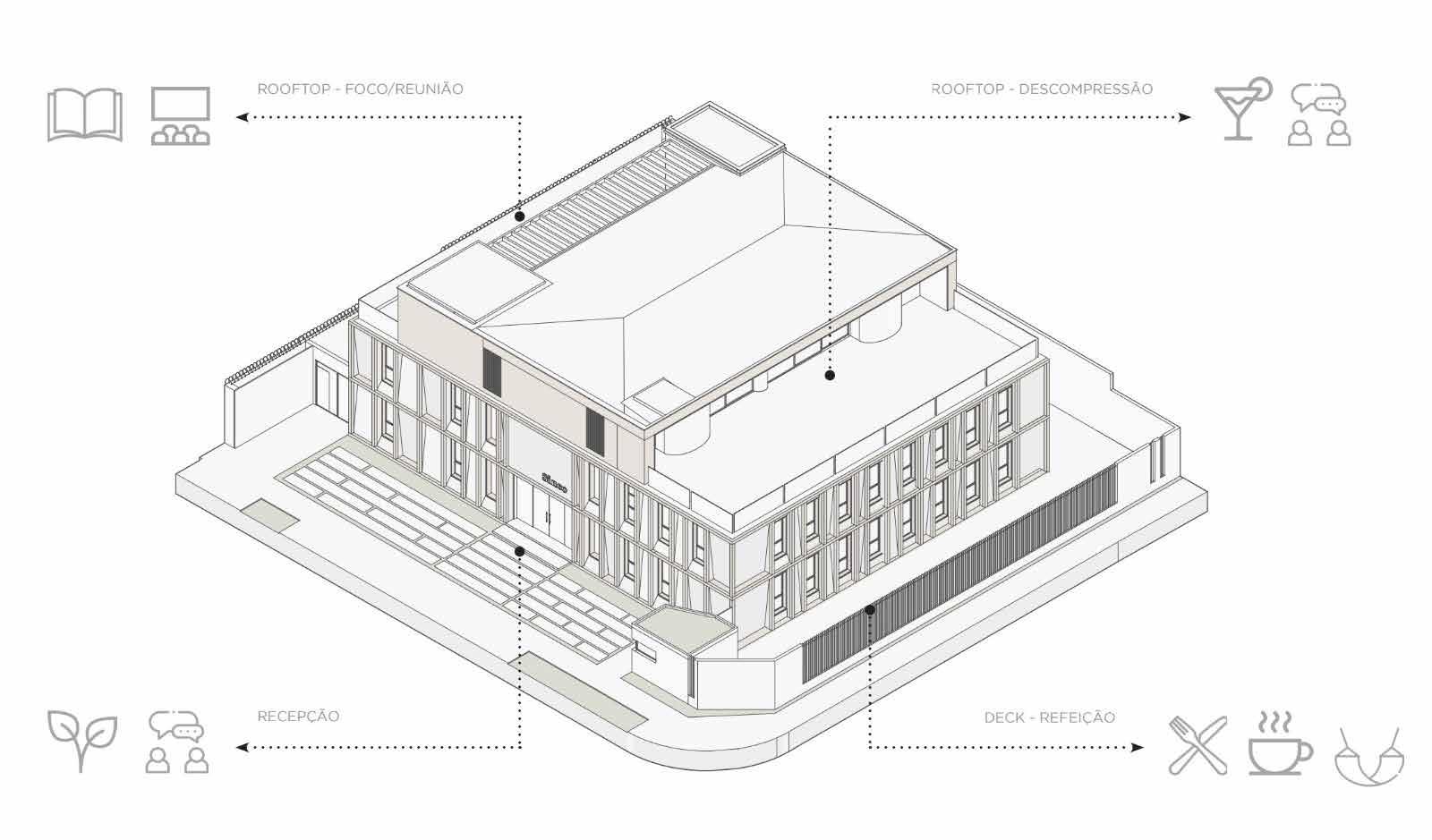

Sede Sinco Engenharia - Jardins Perspectiva Explodida

Moodboard

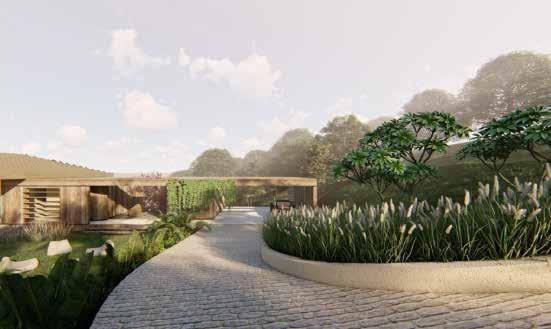

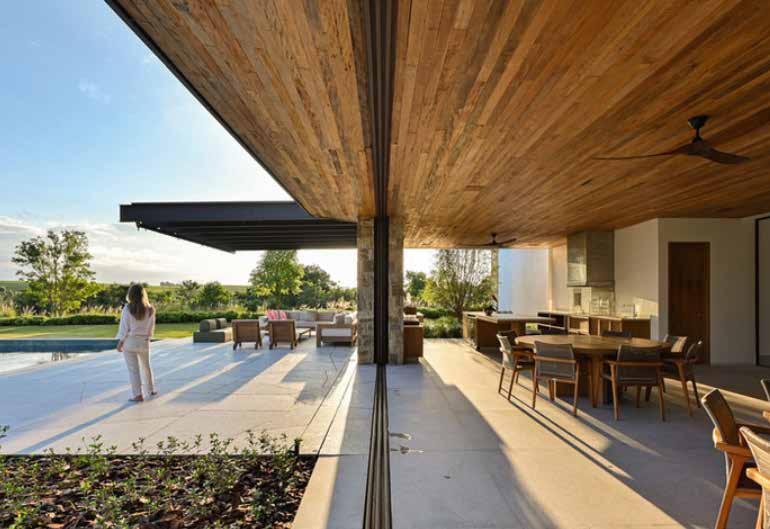

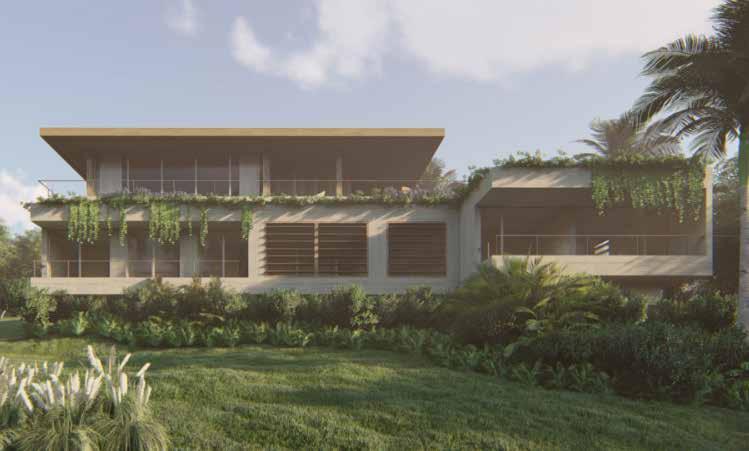

Casa GP - Fazenda Boa Vista - Projeto Executivo

29 Casa GP - Fazenda Boa Vista Plantas Planta Térreo Planta Superior P.D.=3,40 Lounge A=154,41 m² Living Jantar A=26,04 m² A=145,07 P.D.=3,00 P.D.=3,00 A=21,29 P.D.=3,00 Home Kids A=38,88 Academia A=8,68 m² P.D.=3,00 Massagem A=9,21 m² Rouparia A=21,43 P.D.=3,00 A=5,52 m² P.D.=3,00 P.D.=3,00 A=21,44 m² P.D.=3,00 A=5,51 Banho 03 A=5,51 Banho 02 P.D.=3,00 Suíte 02 A=20,67 P.D.=3,00 Circulação Íntima Lavabo A=95,50 m² P.D.=3,00 Circulação Social P.D.=3,00 A=19,34 m² A=17,13 m² Banho Master P.D.=3,00 Banho P.D.=3,00 Suíte A=19,93 Copa A=7,71 Copa Externa LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM INDICAÇÃO DE NÍVEL EM CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA DIREÇÃO ABERTURA PARA ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) INSTALAÇÕES INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO A 1 NÍVEL BRUTO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) 0,03 LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA AMANDA/BRUNA/JULIA LUCAS TAKAOKA 2108 - RESIDÊNCIA GP Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-730210 MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: EXECUTIVO 2 AMPLIAÇÃO TÉRREO LAYOUT 2108 PLANTA TÉRREO_LAYOUT REVISÃO NºDATA DESCRIÇÃO 29.11.2021Revisão gourmet externo, sala kids ítes master 16.12.2021Revisão home theater, iluminação caix 25.01.2022Revisão Iluminação, nicho lounge gour A=6,16 m² P.D.=3,00 m Closet Paulo A=12,35 m² P.D.=3,00 Closet Gisele A=31,79 m² P.D.=3,00 m Suíte Master Superior A=22,01 m² P.D.=3,00 m Suíte 05 A=22,01 m² P.D.=3,00 m Suíte 06 A=5,18 m² P.D.=3,00 Banho 06 A=5,18 m² P.D.=3,00 m Banho 05 A=20,70 m² P.D.=3,00 m Banho Gisele A=6,11 m² P.D.=3,00 m Banho Paulo 2108 ESCALA 100 PLANTA SUPERIOR_LAYOUT

30 Casa GP - Fazenda Boa Vista Área Social LEGENDA INDICAÇÃO INDICAÇÃO INDICAÇÃO PLANTA INDICAÇÃO CORTE CHAMADA CHAMADA CHAMADA LEGENDA A=47,39 m² P.D.=3,40 Lounge 4 2 3 1 A A Estante com prateleiras em mdf revestida em madeira catuaba lisa. Alimentação elétrica para pontos de tomada e iluminação embutida 0,55 4,11 0,40 0,31     Tomada Lumitek H=0,90m Tomada Lumitek H=0,90m 2,33 2,19 Marcenaria alinhado à alvenaria Marcenaria alinhado à alvenaria Base metálica oca para passagem de alimentação elétrica para iluminação embutida Base metálica Base metálica 0,20 0,28 0,44 4,92 0,04 5,65 0,04 B PM02 Forro em Madeira Nicho Iluminado Base em Alvenaria Fechamento em placa de gesso Nicho bancada em mdf revestido em madeira catuaba lisa  Forro em Madeira Estante com prateleiras em mdf revestida em madeira catuaba lisa. Alimentação elétrica para pontos de tomada iluminação embutida  0,300,330,440,440,440,44 2,40 0,98 Forro em Madeira Base metálica oca 0,300,330,440,440,440,44 2,38 1,00 Nicho bancada em mdf revestido em madeira catuaba lisa Estante com prateleiras em mdf revestida em madeira catuaba lisa. Alimentação elétrica para pontos de tomada e iluminação embutida 2,40 Tomada Lumitek H=0,90m  0,71 Forro em Madeira Estante com prateleiras em mdf revestida em madeira catuaba lisa. Alimentação elétrica para pontos de tomada iluminação embutida Iluminação Embutida 0,44 0,44 0,44 0,44 0,33 0,30 0,98 2,40 1,74 0,300,330,440,440,440,44 0,030,390,030,390,030,390,030,390,030,390,030,39 Novas divisórias de prateleiras 2,49 Base em Alvenaria Fechamento em placa de gesso Nicho bancada em mdf revestido em madeira catuaba lisa  Tomada Lumitek H=0,90m 0,91 2,47 0,02 0,05 0,04 1,61 0,04 0,71 0,75 0,90 L.02 -ILUMINAÇÃO EMBUTIDA NA MARCENARIA M.02 -BIT NA MARCENARIA/PEDRA ESC. 1:5 MARCENARIA/PEDRA BITE DE 0,5cm NO ESC. 1:5 M.02B -BIT NA MARCENARIA/PEDRA 0,5 L.04 -ILUMINAÇÃO EMBUTIDA NA MARCENARIA PERFIL EM ALUMÍNIO FITA LED 2700K 0,30 0 0,40 0,14 0 0 0 31 031 0 0,31 031 31 0 33 0 2 50 50 00 900 9 0 90 899 0 9 59 0,28 0,44 0,03 1,74 0,33  2108CONTEÚDO: ESC 1. CONFERIR 2. MEDIDAS 3. MEDIDAS 4. NÃO 5. PARA NOTAS: AMPLIAÇÃO 1:10 2108 ESCALA 1 25 Ampliação Planta -Lounge/Living 2108 ESCALA 25 Lounge -Elevação 2108 ESCALA 25 Lounge -Elevação 2108 ESCALA 25 Lounge -Elevação 2108 ESCALA 25 Lounge -Elevação 2108 ESCALA 25 Corte AA -Lounge 2108 Perspectiva Estante Lounge DETALHES 2108 Perspectiva Lounge 2108 Base Estante 2108 ESCALA 1 20 Ampliação Estante Curva 0 2108 ESCALA 25 Corte BB -Lounge REVISÃO

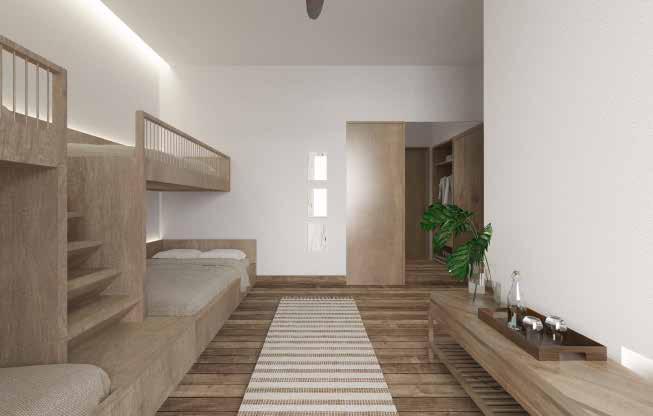

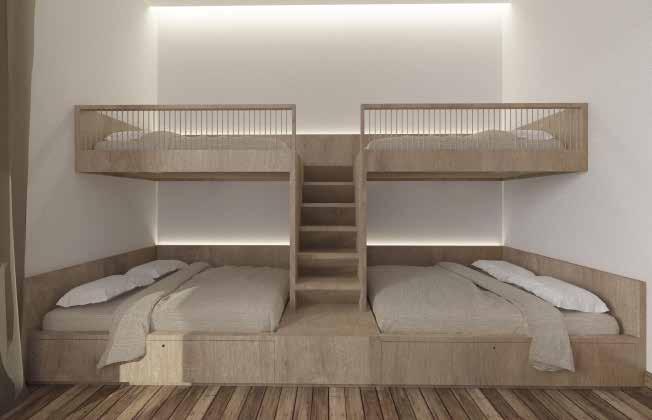

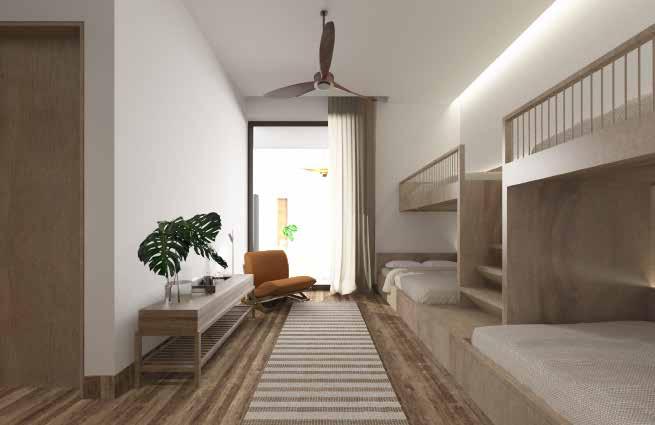

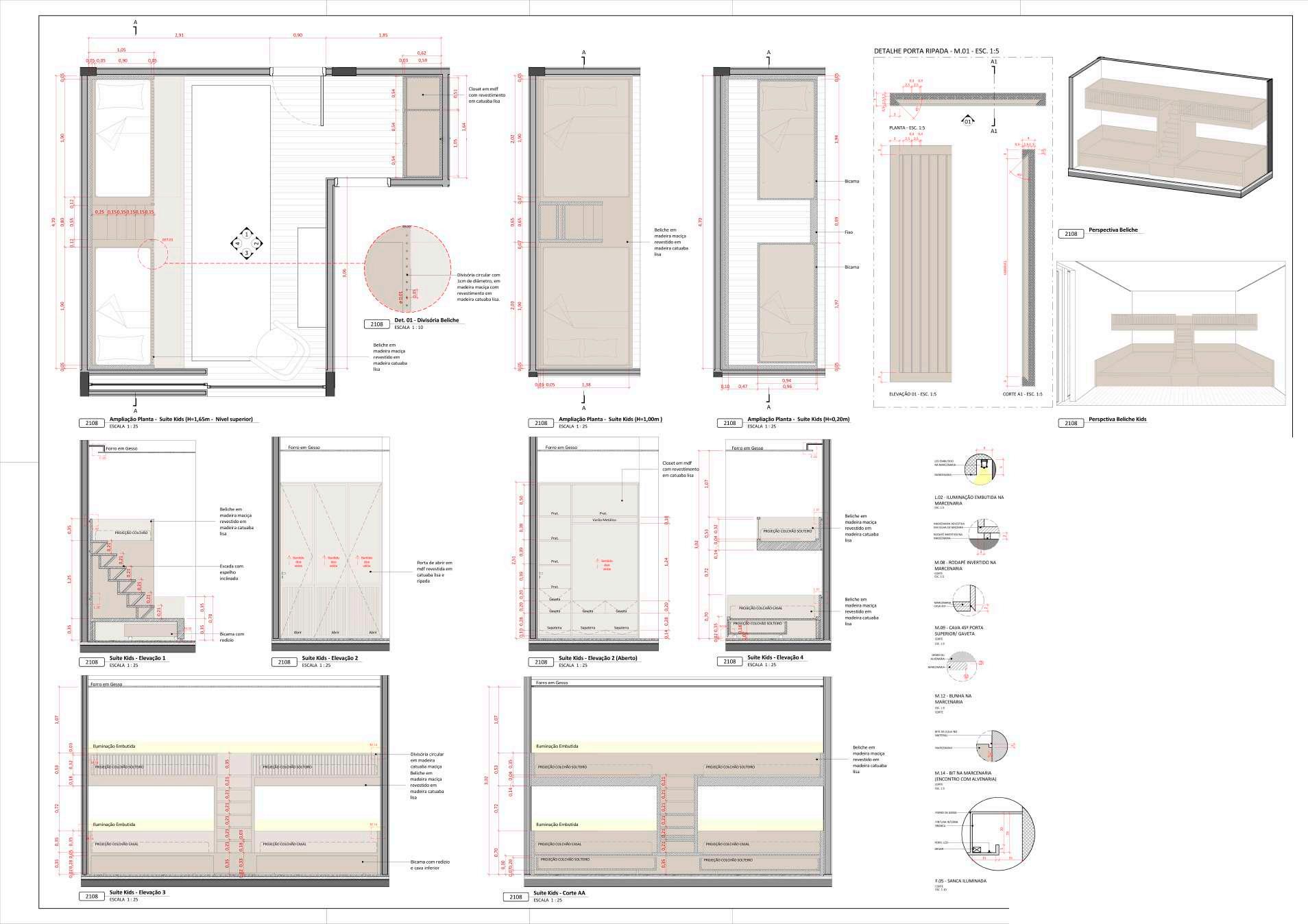

Kids

Casa GP - Fazenda Boa Vista Suíte

Casa

Moodboard

MS - Fazenda Boa Vista - Projeto Executivo

34 Casa MS - Fazenda Boa Vista Plantas de Layout Planta Térreo Planta Superior -17.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO FL. 1 FOLHA ONDE LOCALIZA CÓDIGO AMPLIAÇÃO NÍVEL NÍVEL 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) PM01 FL. 01 LEGENDA DE COTAS INDICAÇÃO INÍCIO PAGINAÇÃO Projeção passarela Depósito Sala de Jantar Área Serviço Apto Serviço Banho Serviço Dorm. Empre1 Suíte Hóspedes Banho Hóspedes A=5,30 Rouparia Gourmet Home Office Ateliê Mirla Vestiário Ducha Living Jardim Lounge A=38,96 Terraço Gourmet Garagem Área Externa Closet Hóspedes Projeção Beiral Projeção Beiral Sauna Seca Sauna Úmida Box Hóspedes DATA EMISSÃO LUCAS TAKAOKA PROJETO: Mirla Sidney Arquiteto CAU: A124280XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 CONTEÚDO: CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: ESTRUTURA E COMPLEMENTARES EM REVISÃO PLANTA LAYOUT TÉRREO 28.11.2022 2110 ESCALA 50 Planta Layout Térreo REVISÃO NºDATA 05.08.2022 Revisão cubas esculpidas, apoio, pontos equipamen seca home theater 10.08.2022Revisão layout, planta de acabamentos, 02.09.2022Revisão plantas forro, atualização layout living gourmet, 012 22.09.2022Revisão gourmet, bandejas iluminação obertura 013 13.10.2022 Revisão espessura dekton gourmet, forro apoio, lavabo alvenaria porta no ateliê. Alteração banco sauna, 014 28.11.2022Revisão portas saunas ducha LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO RODAPÉ A CÓDIGO CAIXILHO CÓDIGO PORTA NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) CX01 ELÉTRICA GÁS HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO Circulação 01/Rouparia Banho Circulação Banho Box Claraboia Projeção Beiral Projeção Beiral Projeção Beiral ENDEREÇO: Cond. Fazenda Boa Vista, Fase -CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: ESTRUTURA E COMPLEMENTARES EM REVISÃO 2110 ESCALA Planta Layout Superior

Casa

MS - Fazenda

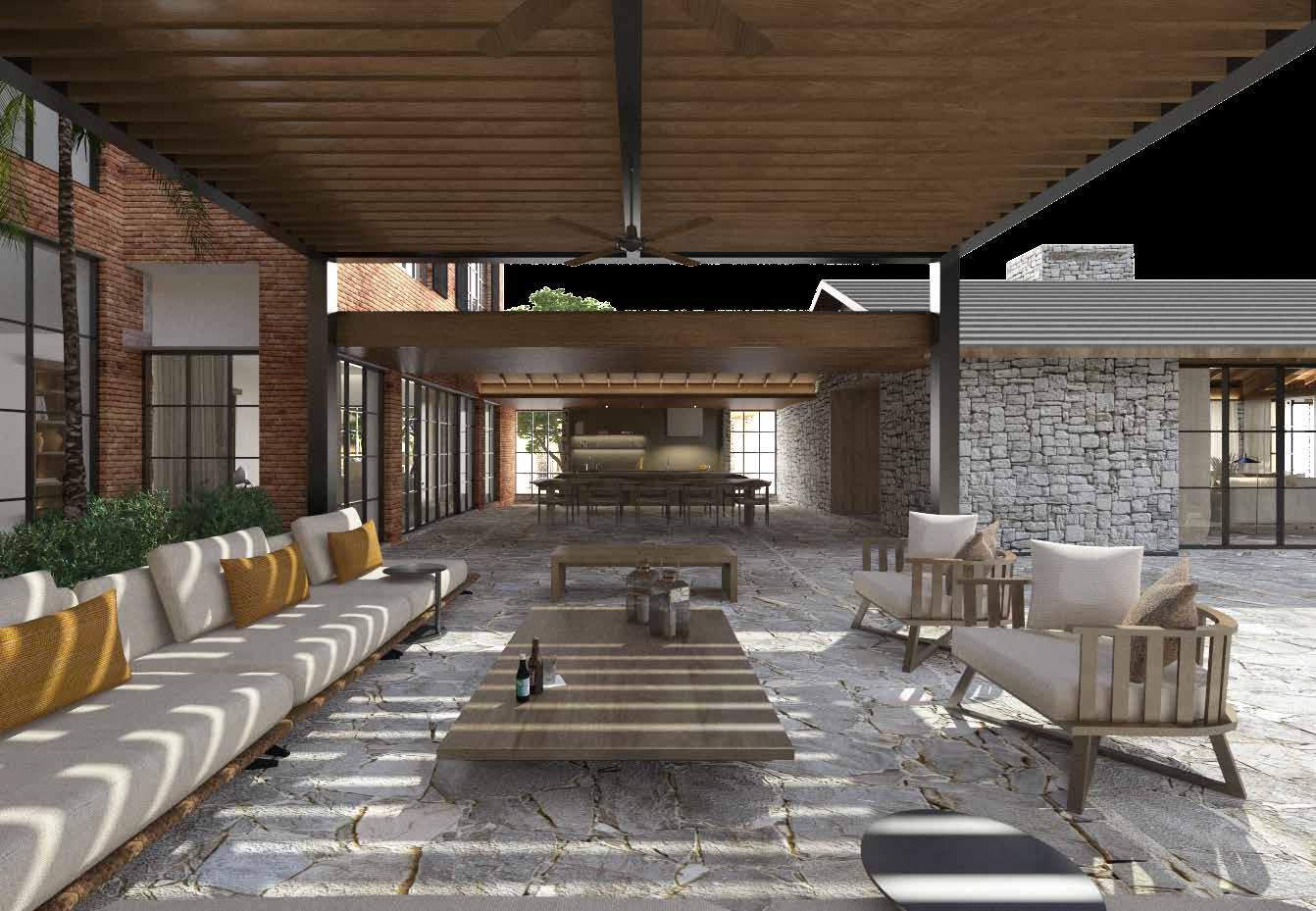

Vista Lounge Externo -7.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CHAMADA DE AMPLIAÇÃO CHAMADA DE PORTA CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ELEMENTOS DE CORRER ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ARMADO INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE DORMITÓRIO ACABAMENTO RODAPÉ A FL. 28 CÓDIGO DO CAIXILHO CÓDIGO DA PORTA CÓDIGO AMPLIAÇÃO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) FL. 0,03 ELÉTRICA 0,03 GÁS 0,03 0,03 CIVIL HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO Estrutura metálica para pergolado tom chumbo Vigas em madeira com estrutura macho-fêmea para fixação nas vigas metálicas laterais 7,40 Pergolado alinhado com final da alvenaria 0,22 2,96 0,15 2,96 0,22 0,22 6,96 0,22 E Amp.07 FL.301 Terraço Gourmet Projeção Forro madeira Projeção Cobertura Metálica Projeção Beiral 8,00 0,55 0,22 6,06 0,22 6,50 0,22 6,96 0,22 2,96 0,15 2,96 Pilares P3 P4 com tubulação para água da calha. Uso de buzinote para escoamento. P4 P3 ESCONDER COM PAISAGISMO -0,05 -0,22 -0,12 0,92 Amp.04 FL.301 Viga metálica -tom chumbo Pergolado em madeira cumaru Viga metálica -tom chumbo Pilar metálico -tom chumbo Toldo vertical 0,17 2,57 Forro em madeira fixado nas laterais com vigas Cobertura existente Viga em madeira existente Laje alinhada base da viga existente Recuo para embutir iluminação Forros alinhados Amp.01 FL.301 Amp.02 Amp.05 Calha metálica para captação da água acima do toldo horizontal tom chumbo Ventilador Ventilador instalado viga central Estrutura toldo vertical Nova inclinação da cobertura -O topo deve ficar abaixo do nível das janelas do pavimento superior -0,05 -0,12 Estrutura toldo vertical uniflex (vertificar dimensões) Dimensão mínima lateral para embutir Viga metálica -tom chumbo Calha metálica para captação da água acima do tom chumbo Amp.03 FL.301 Amp.06 FL.301 Viga metálica -tom chumbo Estrutura para toldo horizontal Projeção toldo Viga metálica -tom chumbo Pilar metálico Pergolado em madeira peroba maciça Calha metálica para captação da água acima do toldo horizontal tom chumbo 0,40 instalado na viga central Viga metálica -tom chumbo Pergolado em peroba maciça Aba metálica para apoio da viga de madeira -tom chumbo Projeção estrutura anexa viga para encaixe machofêmea na viga em madeira viga para instalação de luminária Projeção luminária embutida na viga Viga metálica tom chumbo Estrutura toldo vertical toldo horizontal Forro em madeira com tabeira para embutir iluminação Estrutura cobertura Telha metálica Viga em madeira Laje alinhada viga em madeira Led 45° 0,13 0,09 Forro em tabeira para embutir iluminação Estrutura cobertura existente Telha metálica Viga em madeira Led 45° 0,13 0,07 0,02 0,22 Viga metálica Estrutura cobertura horizontal Viga metálica -tom Estrutura toldo vertical Pergolado em madeira peroba maciça 0,150,60 Projeção em vista toldo fechado Calha metálica para captação da água acima do toldo horizontal Cobertura em madeira Pergolado em madeira peroba maciça Aba metálica para apoio viga de chumbo Encaixe machofêmea para fixação da viga Recortes para encaixe na viga metálica Vista Lateral Viga Madeira 1:2 Vista Frontal Viga Madeira 1:2 Planta Viga Madeira 1:2 Viga em madeira peroba maciça Recorte para encaixe na viga metálica -tom chumbo Projeção recorte para encaixe macho-fêmea na viga metálica Viga em madeira peroba maciça Recorte para encaixe na viga metálica Recorte para encaixe machofêmea na viga metálica Projeção aba metálica para apoio da viga de madeira Projeção recorte para encaixe machofêmea na viga Viga em madeira peroba maciça Viga Metálica tom chumbo Viga Metálica -tom chumbo Vigas metálicas dimensão definir Cobertura em chapa metálica existente Calha metálica forro cobertura em ripas de madeira peroba maciça 2,08 2,08 2,08 0,24 Viga Metálica -tom chumbo Aba metálica para apoio da viga de madeira tom chumbo Vigas madeira pergolado em peroba maciça Forro em ripas madeira Novas Vigas metálicas Telha metálica similar existente Viga em madeira existente A 6,50 0,77 1,46 0,09 2,08 2,08 2,08 0,61 7,00 2,23 Vigas metálicas Forro em ripas de madeira peroba maciça Projeção Viga Metálica Base metálica em cruz Pilar metálico 22x22cm Chapa metálica soldada em pilar chumbada laje abaixo do piso 0,22 Pilar metálico 22x22cm Chapa metálica soldada em pilar chumbada na laje abaixo do piso Base metálica da chapa Projeção chapa metálica soldada base do pilar Chapa metálica soldada em pilar chumbada na laje abaixo do piso Base metálica em Pilar metálico Nova inclinação da cobertura -O topo nível das janelas do pavimento superior ETAPA REV. FOLHA COORDENAÇÃO LUCAS TAKAOKA BRUNA/JULIA LUCAS TAKAOKA Residência Mirla Sidney - Fire House Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: 06 CONTEÚDO: CONFERIR MEDIDAS NA OBRA MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍMETRO PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESCRITIVO NOTAS: PROJETO NÃO LIBERADO PARA OBRA COMO INDICADO EXECUTIVO 301 2110_EX_403_AMPGORMETLOUNGE_R06 03.06.2022 AMPLIAÇÃO GOURMET E LOUNGE 2110 ESCALA 50 Ampliação Planta Cobertura Metálica 2110 ESCALA 50 Planta Cobertura Metálica 2110 ESCALA 25 Corte AA -Lounge Gourmet PERSPECTIVA Perspectiva Lounge Gourmet PERSPECTIVA Perspectiva Explodida Lounge 2110 Corte BB -Lounge Gourmet 2110 ESCALA Amp.06 -Viga Metálica Central Amp.03 -Estrutura Cobertura Amp.01 -Estrutura Cobertura Existente Amp.02 -Estrutura Cobertura Existente Amp.05 -Estrutura Cobertura 2110 Corte CC -Lounge Gourmet PERSPECTIVA Perspectiva Explodida -Encaixe Macho-Fêmea Pergolad Detalhamento Encaixe Pergolado 2110 ESCALA 25 Corte DD -Lounge Gourmet ESCALA 10 Espaçamento entre Vigas Corte EE -Lounge Gourmet PERSPECTIVA Perspectiva Explodida Cobertura com Vigas NOTA 1: ESTE ALINHAMENTO (COBERTURA ACIMA DO NÍVEL DA JANELA) PRESERVADO DE ACORDO COM OBRA JÁ EXECUTADA FOTOGRAFADA POR NÓS. 2110 Amp.07 -Planta Vigas Cobertura Tubulação Pilar -P1,P2,P3,P4 Fixação Pilar -P1,P2,P3,P4 Perspectiva Pilar P1,P2,P3,P4 ATENÇÃO AO ALINHAMENTO CAIXILHO-FORRO NOTA 2: HOUVE CONFIRMAÇÃO DA EPSON DA ALTURA DE 2,50m DA JANELA GOURMET (COTA INTERNA) VIGA DE MADEIRA Perspectiva Buzinote 2110 ESCALA 50 Corte -Altura Vigas e Janelas REVISÃO NºDATA DESCRIÇÃO 08.03.2022Revisão Gourmet planta de demolir, ntos elétricos, paginação banheiros aumento ntos hidráulicos da lavanderia 05.04.2022Revisão Gourmet, revestimento banho master, reinclusão de bidês 20.04.2022Detalhamento áreas molhadas, Revisão Gourmet, Detalhamento de portas 06.05.2022Revisão pontos elétricos, esgoto idráulica área de serviço apartamento de servi 16.05.2022Revisão gourmet -17.0cm LEGENDA DE GRAFISMOS INDICAÇÃO DE CORTE INDICAÇÃO DE ELEVAÇÃO INDICAÇÃO DE NÍVEL EM PLANTA INDICAÇÃO DE NÍVEL EM CORTE CHAMADA DE AMPLIAÇÃO CHAMADA DE CAIXILHO DIREÇÃO DE ABERTURA PARA ALVENARA DE BLOCOS CERÂMICOS DRY WALL (RESISTENTE UMIDADE) ESTRUTURA DE CONCRETO ARMADO INDICAÇÃO DE DESNÍVEL INDICAÇÃO DE AMBIENTE FINALIDADE AMBIENTE DORMITÓRIO CÓDIGO DA AMPLIAÇÃO NÍVEL BRUTO NÍVEL ACABADO 0,00 (N.A.) 0,00 (N.O.) 0,00 (N.A.) 0,00 (N.O.) ELÉTRICA GÁS HIDRÁULICA LEGENDA DE COTAS 11 11 INDICAÇÃO INÍCIO PAGINAÇÃO A B B D D Estrutura metálica para pergolado tom chumbo Vigas em madeira macho-fêmea para fixação nas vigas metálicas laterais 7,40 6,50 Pergolado final da alvenaria 0,22 6,96 0,22 Amp.07 Lounge Projeção Beiral 1,04 2,96 8,00 0,55 0,22 6,06 0,22 0,22 6,96 0,22 2,96 0,15 2,96 Pilares P3 P4 com tubulação para água da calha. Uso de buzinote para escoamento. P1 P2 ESCONDER COM -0,05 -0,22 -0,12 Novo posicionamento de desnível Amp.04 0,75 Viga metálica -tom chumbo Pergolado em madeira cumaru Viga metálica -tom chumbo Pilar metálico -tom chumbo 0,15 2,76 2,59 Forro em madeira com vigas metálicas existente Viga em madeira existente Laje alinhada base da viga existente Recuo para embutir iluminação Forros alinhados Amp.01 FL.301 Amp.02 FL.301 Amp.05 FL.301 para captação água acima toldo horizontal Ventilador Ventilador instalado na viga Estrutura toldo vertical Nova inclinação cobertura -O topo deve ficar abaixo do nível das janelas do pavimento superior -0,05 -0,12 Estrutura toldo vertical uniflex (vertificar dimensões) Dimensão mínima lateral para embutir 20cm Viga metálica -tom Pergolado em peroba maciça metálico tom chumbo Aba metálica para apoio da viga de madeira -tom chumbo Calha metálica para captação da água acima do toldo horizontal tom chumbo Viga metálica (tom chumbo) com estrutura anexa viga para macho-fêmea na viga em madeira Amp.03 FL.301 Amp.06 FL.301 Viga metálica -tom chumbo Estrutura para toldo horizontal Projeção toldo recolhido Viga metálica -tom chumbo Pilar metálico 0,75 Pergolado em madeira peroba maciça para captação água acima do toldo horizontal 0,40 Ventilador instalado na viga central Viga metálica -tom chumbo Pergolado em peroba maciça Aba metálica para apoio da viga de madeira -tom chumbo Projeção estrutura anexa viga para fêmea na viga em madeira Recorte 6x100cm na viga para instalação Projeção luminária embutida na viga Aba metálica para apoio da viga de madeira -tom chumbo Pergolado em madeira peroba maciça Viga metálica uniflex (vertificar dimensões) -Dimensão mínima lateral para embutir 20cm 22 Pilar metálico -tom chumbo Estrutura toldo horizontal madeira com tabeira para embutir iluminação existente Telha exitente Viga em existente Laje alinhada base da viga em madeira Forro em madeira com tabeira para embutir iluminação Estrutura cobertura existente Telha metálica existente Viga em madeira existente Led 45° Viga metálica Cobertura em chapa metálica Pilar metálico pergolado Tubulação dentro do pilar metálico para passagem de água da calha Viga metálica para sustentar cobertura em balanço Calha metálica embutida cobertura, com rufo Forro em madeira com tabeira para embutir iluminação Estrutura cobertura horizontal Viga metálica -tom chumbo toldo vertical Pergolado em madeira peroba maciça 0,75 Projeção em vista toldo fechado Calha metálica para captação água acima toldo horizontal tom chumbo Cobertura em madeira Pergolado em madeira peroba maciça Aba metálica para apoio da viga de madeira -tom chumbo fêmea para fixação da viga Recortes para encaixe na viga metálica Vista Lateral Viga Madeira 1:2 Vista Frontal Viga Madeira 1:2 Planta Viga Madeira 1:2 Viga em madeira peroba maciça Recorte para encaixe na viga metálica -tom Projeção recorte para encaixe viga metálica Viga em madeira peroba maciça Recorte para encaixe na viga metálica Recorte para encaixe machofêmea na viga metálica Projeção aba metálica para apoio da viga de madeira Projeção recorte para encaixe machofêmea na viga metálica Viga em madeira peroba maciça 2,250,52,25 Viga Metálica tom chumbo Viga Metálica -tom chumbo Vigas metálicas dimensão definir Cobertura em chapa metálica existente Revestimento forro cobertura em ripas madeira peroba maciça 2,08 2,08 2,08 0,04 514,5514,5514,5 Viga Metálica -tom chumbo Aba metálica para apoio da viga de madeira tom chumbo Vigas madeira pergolado em peroba maciça Forro em ripas de madeira peroba maciça Calha Novas Vigas metálicas Telha metálica similar existente Viga em madeira existente 1,04 0,10 Telha metálica existente Vigas metálicas Calha metálica instalada nas vigas de borda Forro em madeira cobertura A 0,77 1,46 2,23 Vigas metálicas Forro em ripas madeira peroba maciça Projeção Viga Metálica Base metálica em cruz Chapa metálica soldada em pilar chumbada na laje abaixo do piso 0,22 0,22 Pilar metálico Chapa metálica soldada em pilar chumbada na laje abaixo do piso em cruz Pedra acima da chapa Projeção chapa base do pilar Chapa metálica soldada em pilar chumbada na laje abaixo do piso Base metálica em cruz Nova inclinação da cobertura -O topo deve ficar abaixo do nível das janelas do pavimento superior 0,05 2,50 0,04 ARQUIVO ETAPA REV. FOLHA DATA DA EMISSÃO COORDENAÇÃO LUCAS TAKAOKA LUCAS TAKAOKA Residência Mirla Sidney - Fire House Arquiteto CAU: A124280Al. XINGU, 350 - Alphaville - Barueri SP CEP 06455-911 Tel: 97151-7302 ENDEREÇO: Fazenda Boa Vista Fire House 06 CONTEÚDO: MEDIDAS NÍVEIS EM METROS EXCETO ONDE INDICADO MEDIDAS NÍVEIS ACABADOS NÃO TIRAR MEDIDAS DA PLANTA COM REGUA OU ESCALÍM PARA ESPECIFICAÇÃO DE MATERIAL VER MEMORIAL DESC NOTAS: PROJETO NÃO LIBERADO PARA OBRA EXECUTIVO 301 03.06.2022 AMPLIAÇÃO GOURMET E LOUNGE 2110 ESCALA 50 Ampliação Planta Cobertura Metálica 2110 ESCALA 50 Planta Cobertura Metálica 2110 ESCALA 25 Corte AA -Lounge Gourmet 2110 ESCALA Amp.04 -Estrutura Cobertura PERSPECTIVA Perspectiva Lounge Gourmet PERSPECTIVA Perspectiva Explodida Lounge 2110 ESCALA 25 Corte BB -Lounge Gourmet 2110 ESCALA Amp.06 -Viga Metálica Central 2110 ESCALA Amp.03 -Estrutura Cobertura 2110 ESCALA Amp.01 -Estrutura Cobertura Existente 2110 ESCALA Amp.02 -Estrutura Cobertura Existente 2110 ESCALA Amp.05 -Estrutura Cobertura 2110 ESCALA 25 Corte CC -Lounge Gourmet Perspectiva Explodida -Encaixe Macho-Fêmea Pergolado Detalhamento Encaixe Pergolado 2110 ESCALA 25 Corte DD -Lounge Gourmet PLANTA ESCALA 10 Espaçamento entre Vigas 2110 ESCALA 10 Corte EE -Lounge Gourmet PERSPECTIVA Perspectiva Explodida Cobertura com Vigas NOTA 1: ESTE ALINHAMENTO (COBERTURA ACIMA DO NÍVEL DA JANELA) PRESERVADO DE ACORDO COM OBRA EXECUTADA NÓS. ALINHAMENTO DOS TAMBÉM SERÁ PRESERVADO. 2110 ESCALA 50 Amp.07 -Planta Vigas Cobertura PERSPECTIVA Tubulação Pilar -P1,P2,P3,P4 PERSPECTIVA Fixação Pilar -P1,P2,P3,P4 PERSPECTIVA Perspectiva Pilar P1,P2,P3,P4 ATENÇÃO AO ALINHAMENTO CAIXILHO-FORRO NOTA HOUVE CONFIRMAÇÃO DA EPSON DA ALTURA DE 2,50m DA JANELA GOURMET (COTA INTERNA) VIGA DE REPOSICIONADA 4CM ACIMA DESTA COTA PERSPECTIVA Perspectiva Buzinote 2110 ESCALA 50 Corte -Altura Vigas Janelas REVISÃO NºDATA DESCRIÇÃO 25.02.2022Emissão Inicial 08.03.2022Revisão Gourmet planta de demolir, pontos elétricos, paginação banheiros aumento de 05.04.2022Revisão Gourmet, revestimento banho master, reinclusão bidês urmet, Detalhamento portas 06.05.2022Revisão pontos elétricos, esgoto idráulica área serviço apartamento servi 03.06.2022Revisão cobertura gourmet com nova altu das vigas, vestiário

Boa

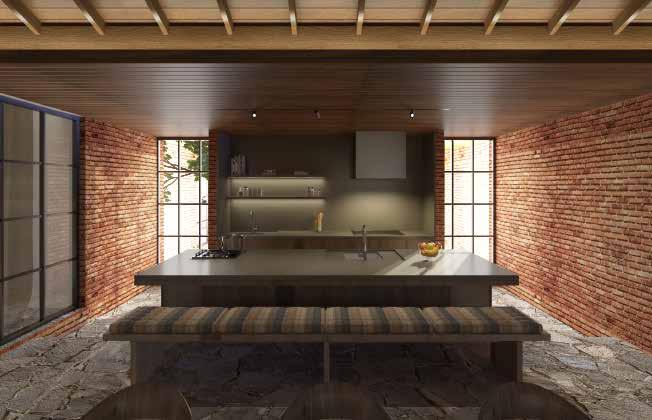

Casa MS - Fazenda Boa Vista Gourmet

37 Obrigada!
