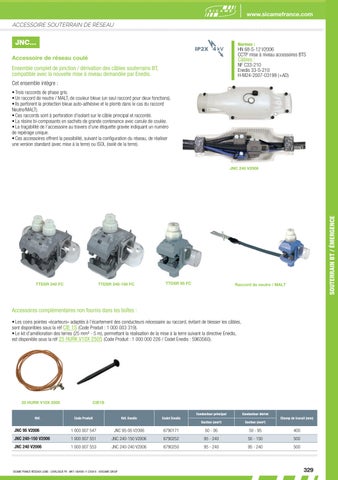

www.sicamefrance.com ACCESSOIRE SOUTERRAIN DE RÉSEAU
JNC...
Normes :
HN 68-S-12 V2006 CCTP mise à niveau accessoires BTS
Accessoire de réseau coulé
Câbles :
NF C33-210 Enedis 33-S-210 H-M24-2007-03199 (+AD)
Ensemble complet de jonction / dérivation des câbles souterrains BT, compatible avec la nouvelle mise à niveau demandée par Enedis. Cet ensemble intègre : • Trois raccords de phase gris. • Un raccord de neutre / MALT, de couleur bleue (un seul raccord pour deux fonctions). • Ils perforent la protection bleue auto-adhésive et le plomb dans le cas du raccord Neutre/MALT). • Ces raccords sont à perforation d’isolant sur le câble principal et raccordé. • La résine bi-composants en sachets de grande contenance avec canule de coulée. • La traçabilité de l’accessoire au travers d’une étiquette gravée indiquant un numéro de repérage unique. • Ces accessoires offrent la possibilité, suivant la configuration du réseau, de réaliser une version standard (avec mise à la terre) ou ISOL (isolé de la terre).
TTDSR 240 FC
TTDSR 240-150 FC
TTDSR 95 FC
SOUTERRAIN BT / ÉMERGENCE
JNC 240 V2006
Raccord de neutre / MALT
Accessoires complémentaires non fournis dans les boîtes : • Les coins pointes «écarteurs» adaptés à l’écartement des conducteurs nécessaire au raccord, évitant de blesser les câbles, sont disponibles sous la réf CIE 1S (Code Produit : 1 000 003 319). • Le kit d’amélioration des terres (25 mm² - 5 m), permettant la réalisation de la mise à la terre suivant la directive Enedis, est disponible sous la réf 25 HURK V10X 2505 (Code Produit : 1 000 000 226 / Codet Enedis : 5963560).
25 HURK V10X 2505
Réf.
CIE1S
Code Produit
Réf. Enedis
Codet Enedis
Conducteur principal
Conducteur dérivé
Section (mm²)
Section (mm²)
Champ de travail (mm)
JNC 95 V2006
1 000 007 547
JNC 95-95 V2006
6790171
50 - 95
50 - 95
400
JNC 240-150 V2006
1 000 007 551
JNC 240-150 V2006
6790252
95 - 240
50 - 150
500
JNC 240 V2006
1 000 007 553
JNC 240-240 V2006
6790250
95 - 240
95 - 240
500
SICAME FRANCE RÉSEAUX LIGNE - CATALOGUE FR - MKT-1904961-F-230919 - ©SICAME GROUP
329
