de vente en gros de nœuds optiques passifs XGS-PON FTTH CATV SRXG-100WD pour la télévision numérique et la
fibre optique jusqu'au domicile
Vous recherchez une solution économique et économe en énergie pour la télévision numérique et les réseaux FTTH ? Le nœud passif CATV FTTH SRXG-100WD est conçu avec un tube récepteur optique haute sensibilité, ne nécessitant aucune alimentation externe et ne consommant aucune énergie. La technologie CWDM intégrée prend en charge un système monofibre triple longueur d'onde, fonctionnant à 1 550 nm pour la CATV et passant par les longueurs d'onde de 1 270/1 577 nm et 1 310/1 490 nm. Idéal pour l'int égration EPON, GPON et XG-PON, il assure une connectivité transparente avec les ONU.
Avec une bande passante de travail de 45 à 1 050 MHz et un niveau de sortie de 61,9 à 64,4 dBμV, ce nœud passif est idéal pour les applications modernes de fibre optique jusqu'au domicile.
• Aucune alimentation requise | • CWDM intégré pour triple longueur d'onde à fibre unique | • Bande passante de travail 45~1050 MHz | • Compatible avec EPON, GPON, XG-PON | • Tube de réception optique haute sensibilité
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le convertisseur CATV SRXG-100WD est destiné à la télévision numérique, à la fibre optique jusqu'au domicile

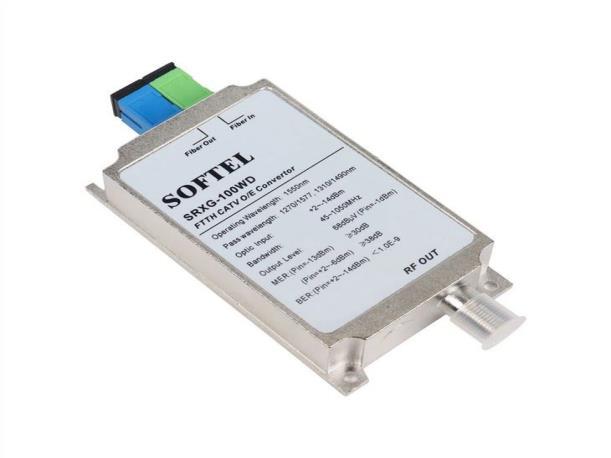

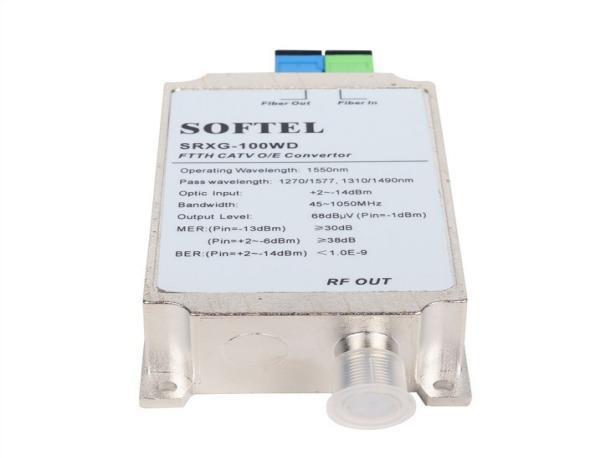

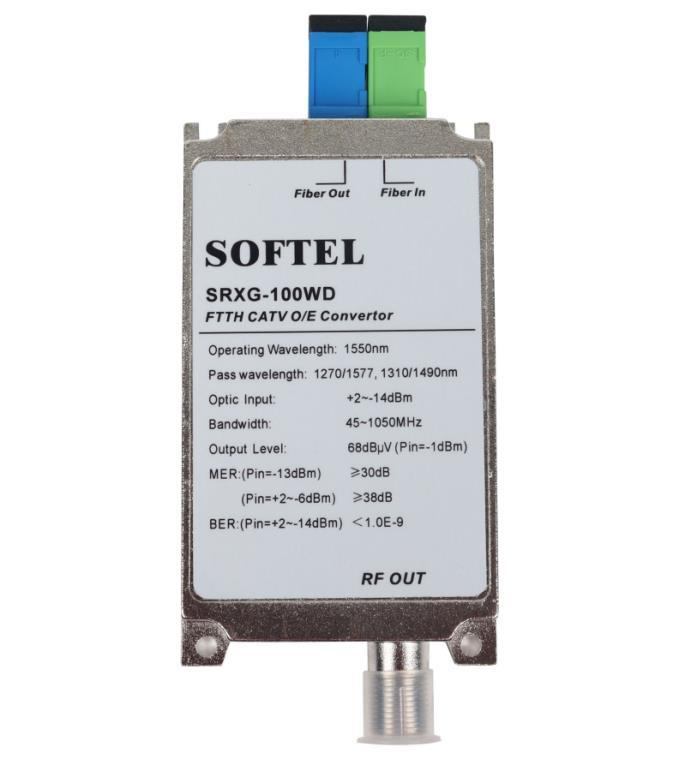

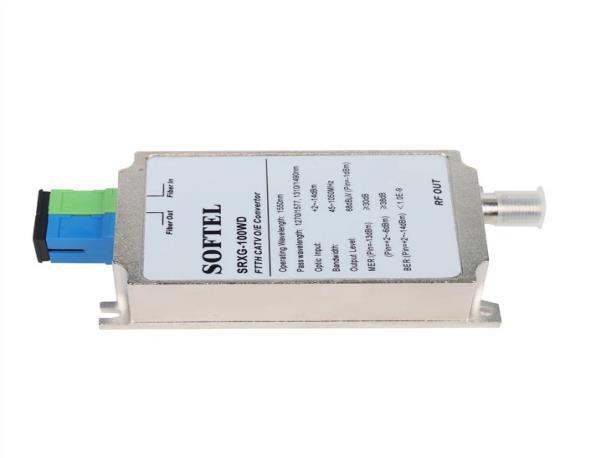

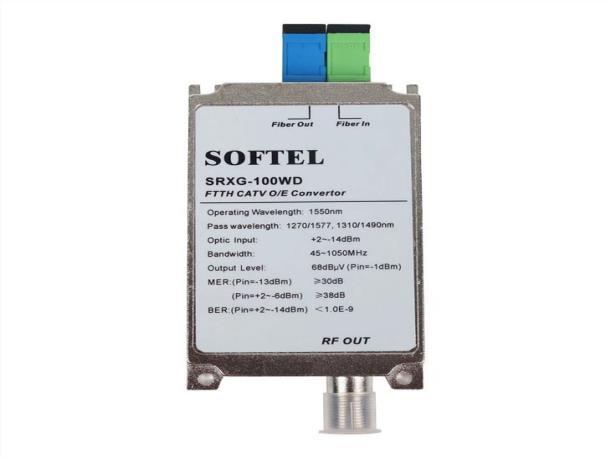

Nœud passif CATV FTTH SRXG-100WD
1.0 Brève introduction du nœud passif FTTH CATV SRXG-100WD
Le convertisseur CATV SRXG-100WD est destiné à la télévision numérique et à la fibre optique jusqu'au domicile. Ce dispositif adopte un tube récepteur optique haute sensibilité, sans alimentation ni consommation électrique. Avec une puissance optique d'entrée (Pin = -1 dBm, Vo = 68 dBuV), il est économique et flexible, et s'intègre parfaitement à la fibre optique domestique. Il intègre la technologie CWDM, adaptée aux systèmes monofibre à triple longueur d'onde. La CATV fonctionne sur une longueur d'onde de 1550 nm, avec des longueurs d'onde passantes de 1270/1577 nm et 1310/1490 nm. Il permet une connexion aisée aux réseaux ONU EPON, GPON et XG-PON.
2.0 Caractéristiques du nœud passif CATV FTTH SRXG-100WD
1. Aucune alimentation requise
2. Bande passante de travail 45~1050MHz

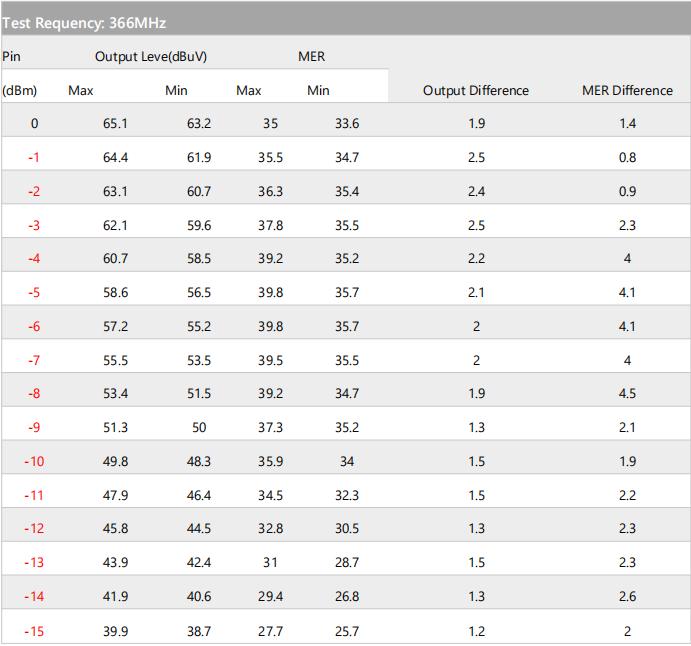

3.0 Données de test du nœud passif CATV FTTH SRXG-100WD
4.0 Index technique du nœud passif CATV FTTH SRXG-100WD
Articles Fonction optique Uni té Indice Supplément
Longueur d'onde de travail CATV (n m) 1540~ 1560
Longueur d'onde de passage (n m) 1270/ 1577
Isolation des ca naux (d B) ≥40 1550 nm et 1490 nm
Fonction optique
Réception de pu issance (dB m) +1~-1 5
Perte de retour optique (d B) ≥55
Connecteur de fi bre optique SC/AP C saisir
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fonctionnalité RF
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Bande passante de travail (M Hz) 45~10 50MHz
Niveau de sortie (dB μV) 61,964,4
Télévision numériq ue (Pin = -1 dB m)
Perte de retour (d B) ≥14 47~862 MHz
Impédance de s ortie (Ω) 75
Numéro de port de sortie 1
Raccordement R F F-Fem me
Fonctionnalité de la télévision numérique OMI (% ) 4.3 MER (d B) 34,735,5 Broche = -1 dBM 28,731 Broche = -13 dBm
BER <1,0E -9 Broche : +1~-15 d Bm
Température de travail (℃ ) -20~+ 55
Caractéristiques générales
Température de stockage (℃ ) -40~8 5
Température rel ative au travail (% ) 5~95
Série de produits 5.0 du nœud passif CATV FTTH SRXG-100WD
Modèle Longueur d 'onde d'entr ée
Exploitation de la télév ision par c âble
Passe de d onnées
Fibre de so rtie
Fibre d'entr ée
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
SRXG-100 WD
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
1270, 157 7, 1310, 14 90, 1550 n m
1540~1560 nm
1270/1577 nm 1310/1 490 nm
6.0 Note de Nœud passif CATV FTTH SRXG-100WD
SC/UPC O U SC/APC SC/APC
1. Lors de l'utilisation du connecteur RF, l'interface d'entrée RF doit être correctement connectée au décodeur. Dans le cas contraire, la mise à la terre est défectueuse et peut entraîner une dégradation du signal MER des segments haute fréquence des signaux de télévision numérique.
2. Gardez le connecteur optique propre, une mauvaise liaison entraînera un niveau de sortie RF trop faible.
