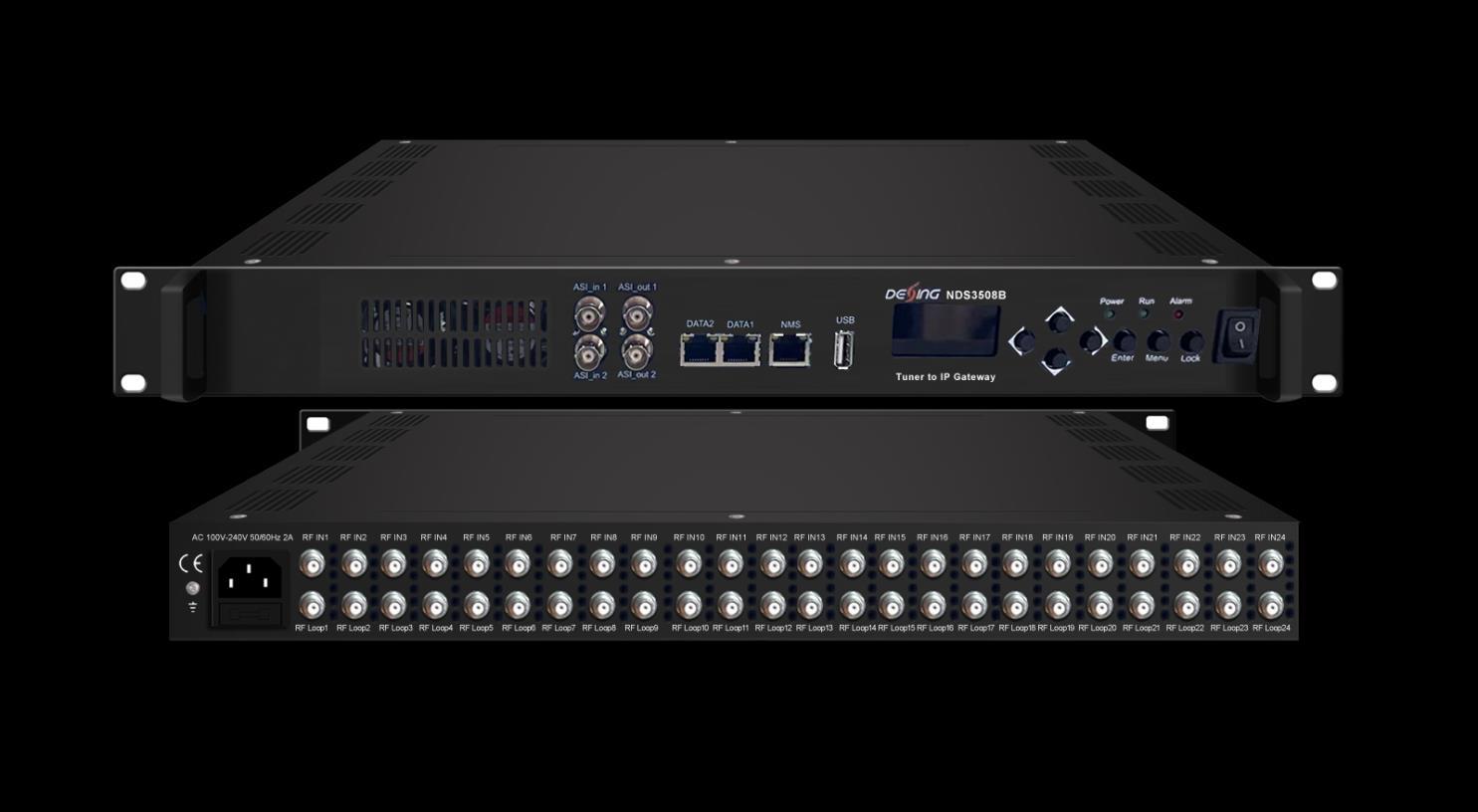

Tuner NDS3508B 24 en 1 vers passerelle IP (V3)
Contour
Le tuner vers passerelle IP NDS3508B est un dispositif de conversion d'interface de tête de réseau qui prend en charge la sortie MPTS (Bypass) et la sortie SPTS commutable dans l'interface graphique Web. Il prend en charge 24 sorties MPTS (24 entrées tuner FTA) + 3 sorties MPTS (2 entrées ASI et 1 entrée USB) ou 1024 sorties SPTS via le protocole UDP et RTP/RTSP. Il est intégré à la démodulation du tuner (ou entrée ASI) et à la fonction de passerelle, qui peut démoduler le signal de 24 tuners FTA en package IP, ou convertir directement le TS des entrées ASI ou de l'entrée USB en package IP, puis sortir le package IP via différentes adresses IP et ports. La fonction BISS est également intégrée pour décrypter les programmes des entrées du tuner.
Caractéristiques principales
l Prend en charge 24 ou 16 entrées tuner commutables multimodes FTA DVB-S/S2/S2X ou
DVB-C/T/T2/ISDB-T, 2 entrées ASI, 1 entrée USB (lecture de fichiers TS, FTA 32, USB 2.0)
l Prise en charge du décryptage BISS pour les entrées du tuner
l Prise en charge de la fonction DisEqc
l Sortie 24 MPTS + 3 sorties MPTS (2 entrées ASI et 1 port USB) ou sortie 1024 SPTS (sortie MPTS et SPTS commutables dans l'interface graphique Web)
l 2 ports de sortie DATA (l'adresse IP et le numéro de port de DATA1 et DATA2 sont différents), jusqu'à 900 Mbps SPTS
l 2 ports de sortie DATA indépendants, DATA1 (sortie 512 SPTS) + DATA2 (sortie 512 SPTS)
Contact
Contact : Tomleequan E-mail :
Whatsapp : +8613922702227
l MPTS est un mode pass-through, les 12 premiers signaux d'entrée du tuner seront émis à partir de DATA 1, les 12 autres signaux d'entrée du tuner seront émis à partir de DATA 2 ; les 2 signaux d'entrée ASI et 1 signal d'entrée USB peuvent être choisis pour être émis via DATA 1 ou DATA 2
l La sortie ASI est inutile en mode de sortie SPTS, et la sortie ASI peut être la sortie de contournement de l'un des 27 signaux d'entrée (24 entrées tuner, 2 entrées ASI et 1 port USB) en mode de sortie MPTS, la sortie ASI 1 et la sortie ASI 2 sont des ports miroir pour sortir le même TS
l Prise en charge du filtrage PID, du remappage (uniquement pour la sortie SPTS)
l Prise en charge de la fonction « Null PKT Filter » (uniquement pour la sortie MPTS)
l Prise en charge du fonctionnement Web, redémarrage dans l'interface graphique Web après la mise à niveau du micrologiciel

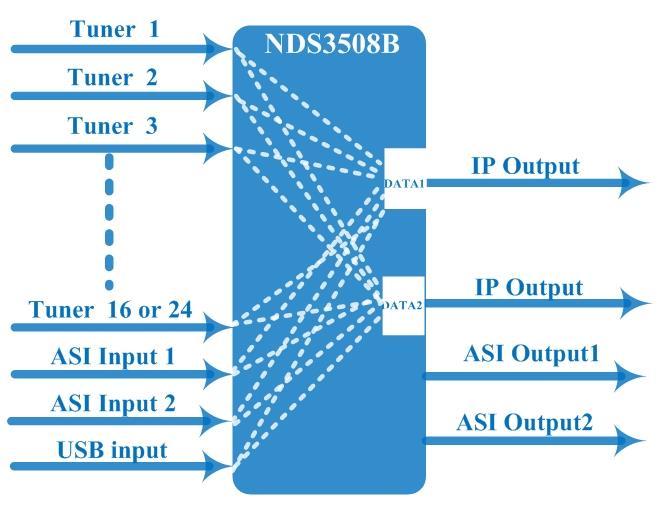

Principe de fonctionnement
Caractéristiques
Saisir
Satellite DVB-S
24 entrées tuners + 2 entrées ASI + 1 entrée USB
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Intensité du signal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤125 Mbps
Fréquence en 950 à 2150 MHz
Débit de symboles
DVB-S2
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 34 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤125 Mbps
Fréquence en 950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
DVB-S2X
Débit de symboles
8APSK : 0,5 à 40 Msps
32APSK : 0,5 à 34 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
FEC
DVB-C
Entrées de tuner commutables multimodes
DVB-T/T2
ISDB-T
Décryptage BISS
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤125 Mbps
Standard J.83A (DVB-C), J.83B, J.83C
Fréquence en 50 à 960 MHz
Constellation 16/32/64/128/256 QAM
Fréquence en 50 à 960 MHz
Bande passante
Bande passante 6/7/8 M
Fréquence en 50 à 960 MHz
Mode 1, Mode E
Sortir
Système
Divers
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sortie IP 1024 SPTS via les protocoles UDP et RTP/RTSP via les ports DATA1 et DATA2 (l'adresse IP et le numéro de port de DATA1 et DATA2 sont différents), Unicast et Multicast
Sortie IP 27 MPTS (pour bypass Tuner/ASI/USB) via protocole UDP et RTP/RTSP via les ports DATA1 et DATA2, Unicast et Multicast
2 sorties ASI (mode de sortie MPTS uniquement, ports miroir pour sortir le même TS)
Gestion basée sur le Web
Mise à niveau du logiciel Ethernet
Dimension 482 mm × 270 mm × 44 mm (l × L × H)
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 100~240 VCA, 50/60 Hz
