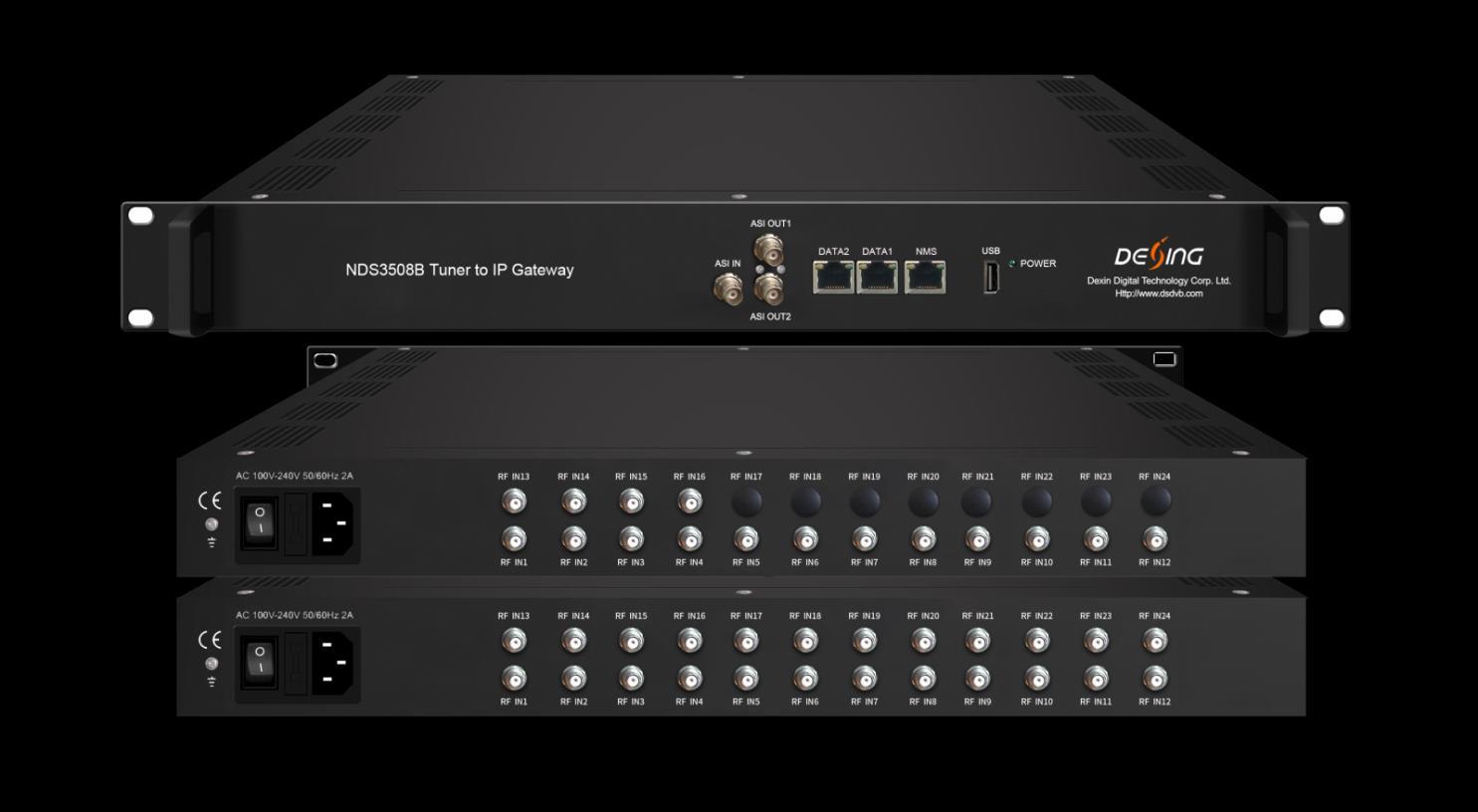

Tuner NDS3508B 16 en 1 24 en 1 vers passerelle IP (V2)
Contour
Le tuner vers passerelle IP NDS3508B est un dispositif de conversion d'interface de tête de réseau qui prend en charge les sorties MPTS et SPTS commutables. Il prend en charge 24 MPTS + 2 MPTS (ASI et USB) ou 1024 sorties SPTS via le protocole UDP et RTP/RTSP. Il est intégré à la démodulation du tuner (ou entrée ASI) et à la fonction de passerelle, qui peut démoduler le signal de 16 (jusqu'à 24) tuners en package IP, ou convertir directement le TS de l'entrée ASI et du tuner en package IP, puis sortir le package IP via différentes adresses IP et ports. La fonction BISS est également intégrée pour l'entrée du tuner afin de décrypter vos programmes d'entrée du tuner.
Caractéristiques principales
* Prise en charge de 16 ou 24 entrées FTA DVB-S/S2/S2X, 1 entrée ASI, 1 entrée USB
* Prise en charge du décryptage BISS
* Prise en charge de la fonction DisEqc
* Sortie 24 MPTS+2 MPTS (port ASI et USB) ou 1024 SPTS (sortie MPTS et SPTS commutables)
* 2 sorties GE (l'adresse IP et le numéro de port de GE1 et GE2 sont différents), jusqu'à 850 Mbps SPTS
* 2 ports de sortie GE indépendants, GE1 (512 SPTS) + GE2 (512 SPTS) (total 26 MPTS)
* Prise en charge du filtrage PID, du remappage (uniquement pour la sortie SPTS)
* Prise en charge de la fonction « Null PKT Filter » (uniquement pour la sortie MPTS)
* Prise en charge du fonctionnement Web

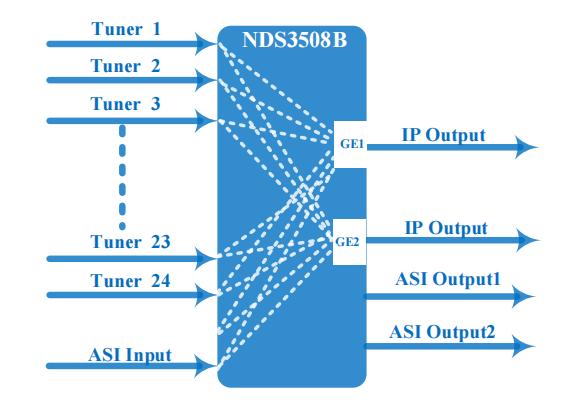

Principe de fonctionnement
Caractéristiques
Saisir Entrée 16 ou 24 tuners + 1 entrée ASI + 1 entrée USB Sortie SPTS/MPTS
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65- -25dBm
DVB-S
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤125 Mbps
Fréquence en 950 à 2150 MHz
Satellite
Débit de symboles
DVB-S2
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 34 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤125 Mbps
Décryptage
BISS
Sortir
Système
DVB-S2X
Fréquence en 950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
Divers
Débit de symboles
8APSK : 0,5 à 40 Msps
32APSK : 0,5 à 34 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
FEC
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤125 Mbps
Mode 1, Mode E (jusqu'à 850 Mbps) (décryptage de programmes individuels)
Sortie IP 1024 SPTS via le protocole UDP et RTP/RTSP via les ports GE1 et GE2 (l'adresse IP et le numéro de port de GE1 et GE2 sont différents), Unicast et Multicast
Sortie IP 26 MPTS (pour transmission Tuner/ASI/USB) via les protocoles UDP et RTP/RTSP via les ports GE1 et GE2, Unicast et Multicast
2 sorties ASI
Gestion basée sur le Web
Mise à niveau du logiciel Ethernet
Dimension 482 mm × 230 mm × 44 mm (L × L × H)
Poids approximatif 2,5 kg
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 100~240 VCA, 50/60 Hz
Consommation d'énergie 20 W
