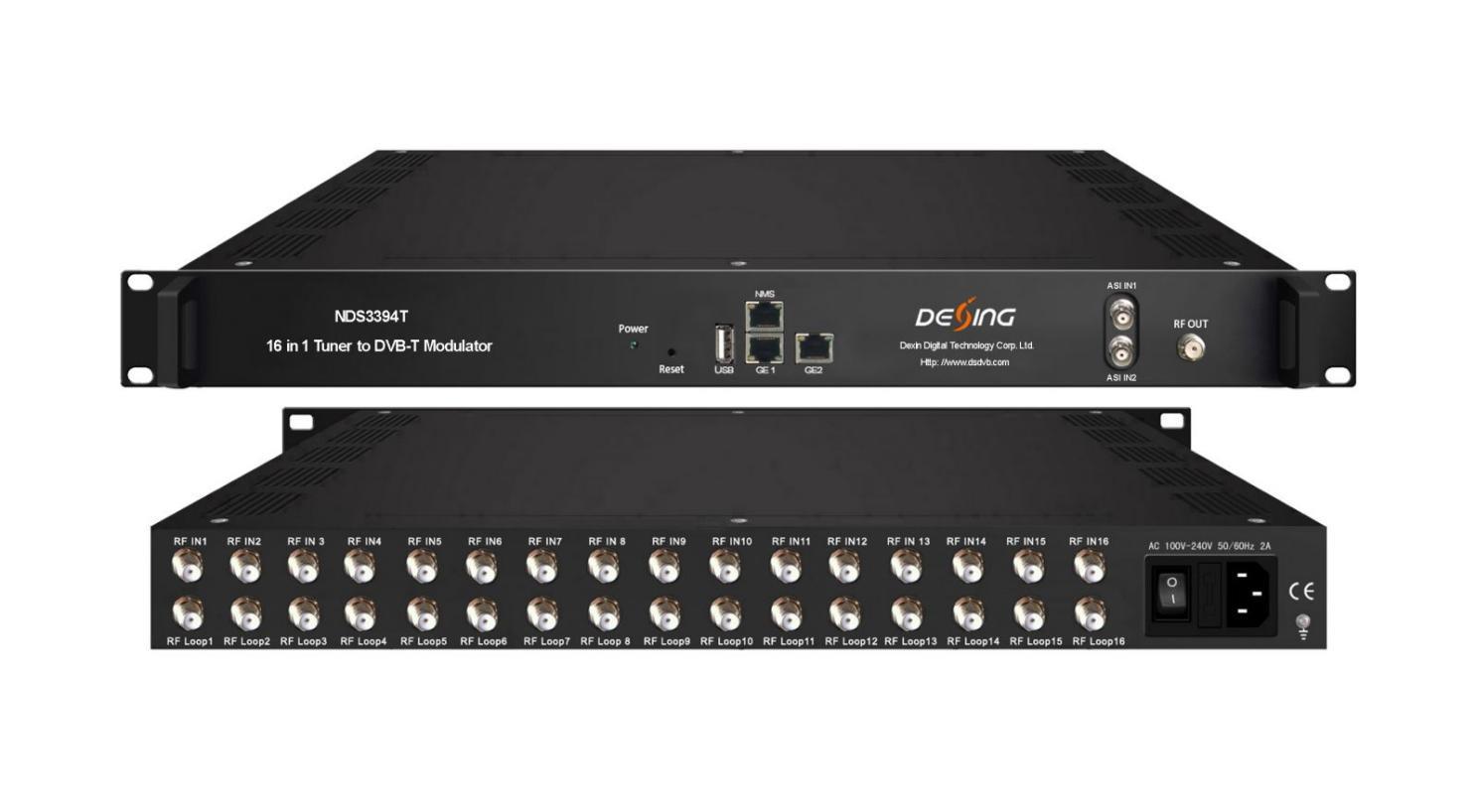

NDS3394T 16 em 1 Sintonizador para modulador DVB-T
Contorno
O NDS3394T é um modulador DVB-T de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta 16 entradas de sintonizadores FTA, máximo de 256 entradas IP por meio de GE1 e GE2 e entrada TS para re-mux por meio de 2 portas ASI. Após a descodificação BISS ((apenas para NDS3394T versão B)), multiplexação e modulação DVB-T, ele fornece 8 saídas de portadora não adjacentes e 8 saídas IP (MPTS) como espelho de portadoras por meio de GE1.
O NDS3394T também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Ele suporta fonte de alimentação dupla (opcional). Isso é muito adaptável ao sistema de transmissão de nova geração.
Principais características
* 16 sintonizadores FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T opcional) + 2 entradas ASI+256 entradas IP sobre protocolo UDP e RTP
* 8 saídas RF DVB-T
* 8 saídas IP (MPTS) sobre UDP e RTP/RTSP, como espelho das operadoras
* Suporta 8 grupos de descodificação BISS (apenas para NDS3394T versão B) + 8 grupos de multiplexação + 8 grupos de modulação DVB-T
* Suporta ajuste preciso de PCR, edição e inserção de PSI/SI, filtragem de PID A/V
* Suporte a gerenciamento Web, atualizações via web
* Fonte de alimentação redundante (opcional)
Princípio de funcionamento
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail:
Especificações
16 Sintonizador FTA DVB-C (DVB-T/(T)/-S/S2/S2X, ATSC, ISDB-T opcional) (DVB-S2X é somente para NDS3394T versão B)
Entrada
256 IP (GE1 e GE2) de entrada sobre protocolo UDP e RTP
2 entradas ASI, interface BNC
DVB-C
TDT/(T)
ISDB-T
Seção do afinador
Versão 1
DVB-S/S2
Padrão J.83A(DVB-C), J.83B, J.83C
Frequência em 60~890MHz
Constelação 16/32/64/128/256 QAM
Frequência em 60~890MHz
Largura de banda Largura de banda de 6/7/8 M
Frequência em 60~890MHz
Frequência em 950~2150MHz
Taxa de símbolo QPSK 1~45 Mbauds 8PSK 1~45 Mbauds
Taxa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK
Frequência em 950~2150MHz
Taxa de símbolo 0,5~45Msps
Versão 2
(Para NDS3394T versão B)
DVB-S
Intensidade do sinal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Descodificação BISS
Taxa de bits
máxima de entrada ≤120 Mbps
Frequência em 950~2150MHz
Taxa de símbolo
FEC
DVB-S2
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤120 Mbps
Frequência em 950-2150MHz
Taxa de símbolo
FEC
DVB-S2X
ATSC
Constelação
Taxa de bits
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
máxima de entrada ≤120 Mbps
Frequência em 30~1000MHz
Largura de banda 6M
Constelação 8VSB
Modo 1, Modo E (decodificar programa individual) (somente para NDS3394T versão B)
Multiplexação Remapeamento máximo de PID 256 saídas por canal
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Função
Remapeamento de PID (automático ou manual)
Filtragem PID A/V (não para NDS3394T versão B)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN300 744
FFT
2K 4K 8K
Largura de banda 6M, 7M, 8M
Constelação
Modulação
Transmitir para fora
Sistema
QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Saída RF
8 saídas de portadora não adjacentes
Frequência de RF 50~960MHz
Nível de saída de RF -20~+10dBm, passo de 0,1dB
8 saídas RF DVB-T (interface tipo F)
8 saídas IP (MPTS) sobre UDP e RTP/RTSP (somente GE1), como espelho de operadoras
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L*P*A)
Em geral
482 mm × 300 mm × 44,5 mm
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder
Guia de pedidos
CA 100 V±1050/60 Hz; CA 220 V±10%, 50/60 Hz
NDS3394T NDS3394T (versão B) NDS3394C
Sintonizador DVB-S2X em
Biss decifrando
Lutando
Filtragem PID A/V
Saída IP
