Gliederung

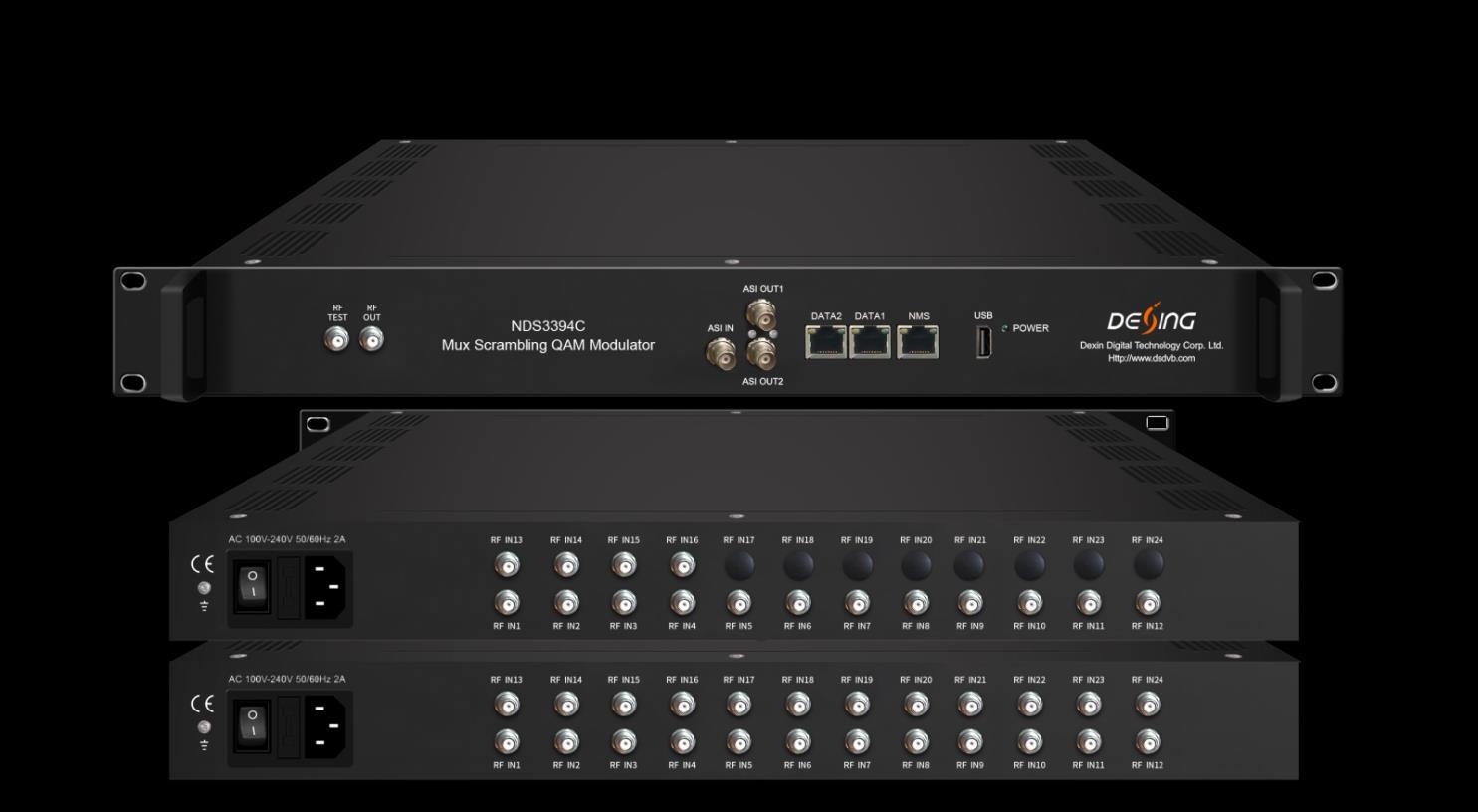

NDS3394C ist ein leistungsstarker und kostengünstiger QAM-Modulator von Dexin. Er unterstützt 24 oder 16 DVB-S2 FTA-Tuner-Eingänge, maximal 128 IP-Eingänge über GE1 und TS-Eingänge für Re-Mux über ASI-Ports. Nach Multiplexing, Verschlüsselung und QAM-Modulation liefert er 16 nicht benachbarte Trägerausgänge und 16 IP-Ausgänge (MPTS) über GE2. NDS3394C zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es unterstützt eine duale Stromversorgung (optional). Dies ist sehr anpassungsfähig an CATV-Rundfunksysteme der neuen Generation.
Hauptmerkmale
24 (oder 16) DVB-S2 FTA-Tuner + 1 ASI-Eingang + 128 IP-Eingänge über GE1 per UDP- und RTP-Protokoll sowie Ein- und Wiedergabe von TS-Dateien über die USB-Festplatte (FAT 32)
16*DVB-C HF-Ausgang
16 IP (MPTS)-Ausgabe über UDP und RTP/RTSP, als Spiegel der Träger
Unterstützt 16 Gruppen Multiplexing + 16 Gruppen Scrambling + 16 Gruppen QAM Modulation
Ausgezeichneter HF-Ausgangsleistungsindex, MER≥40db
Unterstützt die genaue PCR-Anpassung
Unterstützt PSI/SI-Bearbeitung und -Einfügen
Support Web-Management, Updates über das Web
Unterstützt TS-Wiedergabe über USB-Festplatte (FAT 32)
Redundante Stromversorgung (optional)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227 NDS3394C 16in1 24in1 Mux-Scrambling

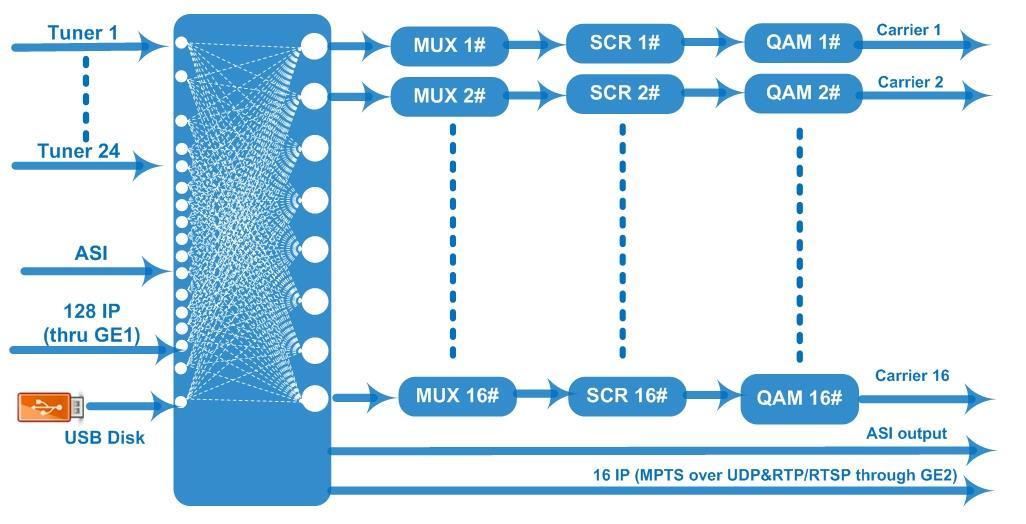

Funktionsprinzip
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Daten
24 oder 16 DVB-S/S2/S2X FTA Tuner Eingänge je nach Bestellung
128 IP-Eingang über GE1 über UDP- und RTP-Protokoll
1 ASI-Eingang, BNC-Schnittstelle
TS-Dateien einlesen und abspielen über USB-Festplatte (FAT 32)
Frequenz Eingang 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 ~ 25 dBm
Eingang
Tuner
DVB-S
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤129 Mbit/s
Frequenz Eingang 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Maximale
Eingangsbitrate ≤129 Mbit/s
Frequenz Eingang 950-2150MHz
Symbolrate
DVB-S2X
Maximale
PID-Neuzuordnung
FEC
Multiplexen
Funktion
Max Simulscrypt
Durcheinander
Parameter
Modulation
Konstellation
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤129 Mbit/s
360 Ausgabe pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
CA 4
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197
Verbindung
Lokale/Remote-Verbindung
QAM-Kanal 16 nicht benachbarte Trägerausgabe
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20~+10dbm(87~107 dbµV),0.1db Schritt
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite
J.83A
J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
16 HF-Ausgänge (F-Typ-Schnittstelle)
Ausströmen
16 IP (MPTS)-Ausgänge über UDP und RTP/RTSP (über GE2), 2 ASI-Ausgänge (einer
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
als Spiegel)
System
Allgemein
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B*T*H)
Temperatur
Leistung
482 mm × 230 mm × 44 mm
0–45 °C (Betrieb); -20–80 °C (Lagerung)
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
