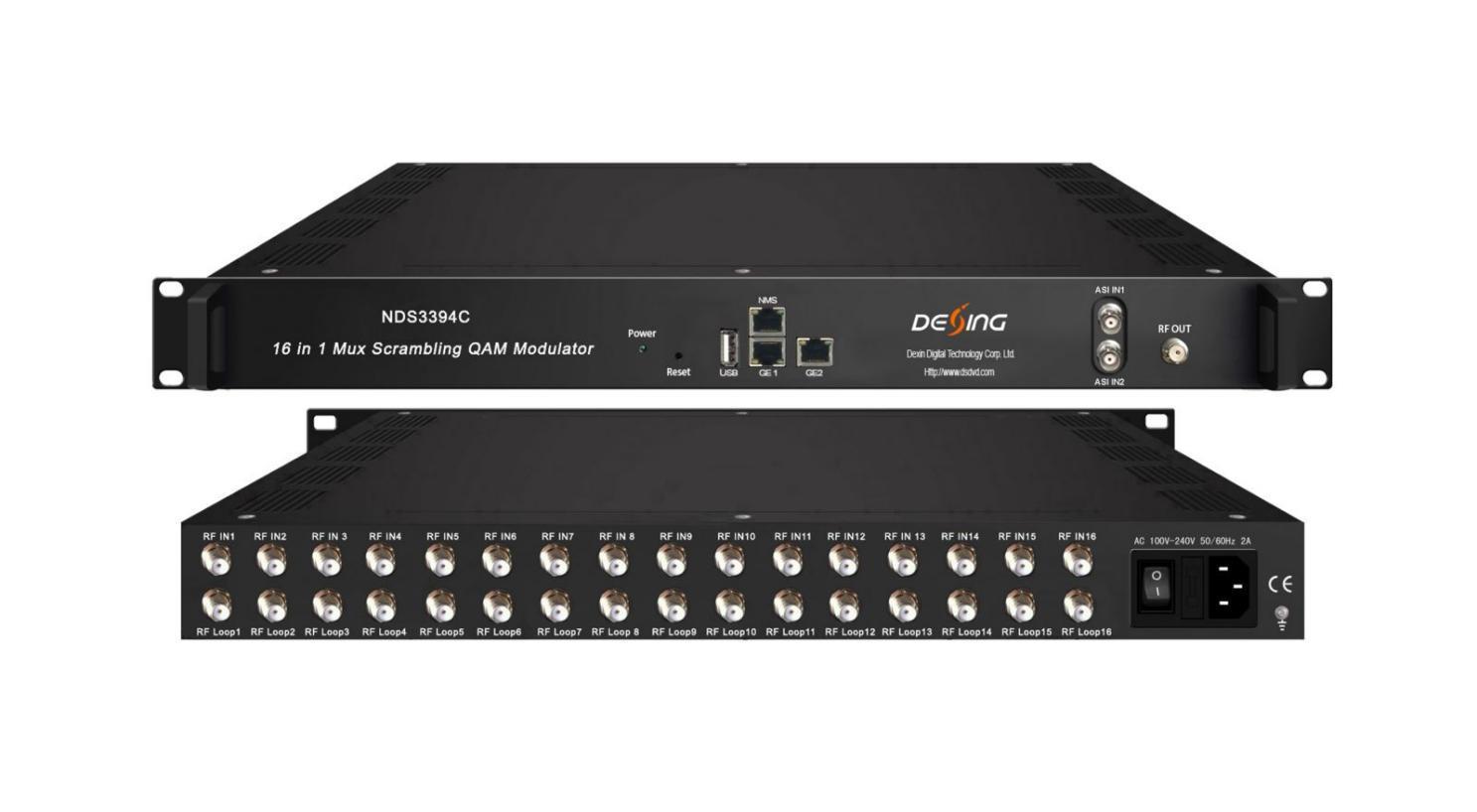

NDS3394C ist ein leistungsstarker und kostengünstiger QAM-Modulator von Dexin. Er unterstützt 16 DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T optional) FTA-Tuner-Eingänge, maximal 512 IP-Eingänge über GE1 und TS-Eingänge für Re-Mux über 2 ASI-Ports. Nach Multiplexing, Verschlüsselung und QAM-Modulation liefert er 16 nicht benachbarte Trägerausgänge und 1 IP-Ausgang (MPTS) über GE1. NDS3394C zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es unterstützt eine duale Stromversorgung (optional). Dies ist sehr anpassungsfähig an CATV-Rundfunksysteme der neuen Generation.
Hauptmerkmale
* 16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T optional) FTA-Tuner + 2 ASI-Eingänge + 512 IP-Eingänge über GE1 über UDP- und RTP-Protokoll
* 16 DVB-C HF-Ausgänge
* 1 IP (MPTS)-Ausgang über UDP und RTP/RTSP, als Spiegel eines Trägers
* Unterstützt 16 Gruppen Multiplexing + 16 Gruppen Scrambling + 16 Gruppen QAM Modulation
* Ausgezeichneter HF-Ausgangsleistungsindex, MER≥40db
* Unterstützt genaue PCR-Anpassung
Kontakt: Tomleequan E-Mail:
* Unterstützt PSI/SI-Bearbeitung und -Einfügen
* Unterstützt Web-Management, Updates über das Web
* Redundante Stromversorgung (optional)

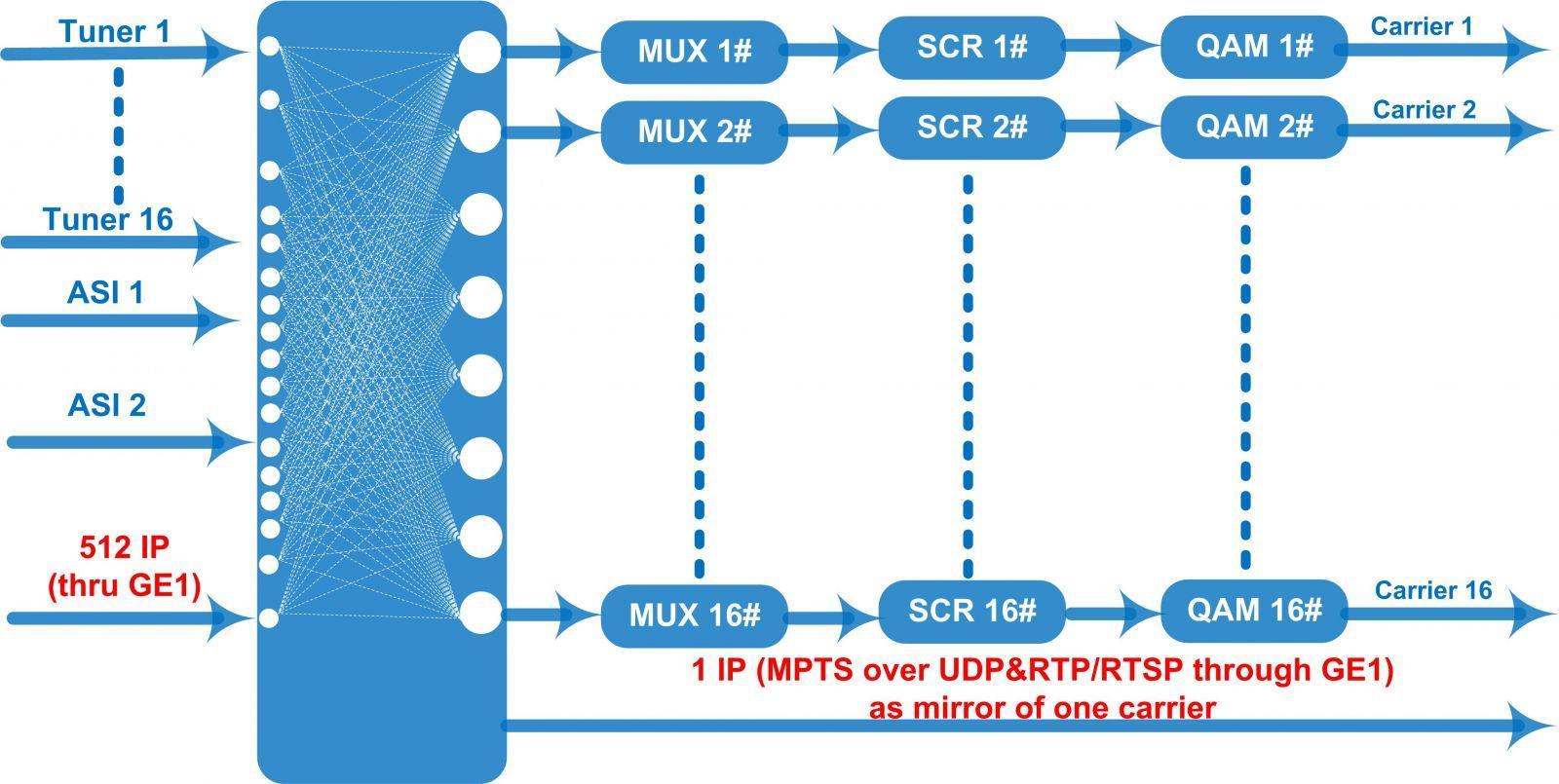

Funktionsprinzip
Technische Daten
16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T optional) FTA-Tuner
Eingang
512 IP-Eingang über GE1 über UDP- und RTP-Protokoll
2 ASI-Eingänge, BNC-Schnittstelle
Standard J.83A (DVB-C), J.83B, J.83C
DVB-C
Multi-Mode-Tuner umschaltbar (Neu)
DVB-T/(T)
Frequenz Eingang 60~890MHz
Konstellation 16/32/64/128/256 QAM
Frequenz Eingang 60~890MHz
Bandbreite 6/7/8 M Bandbreite
ISDB-T Frequenz Eingang 60~890MHz
Frequenz Eingang 950~2150MHz
Tuner-Sektion
Version 1
DVB-S/S2
Version 2 (Neu)
DVB-S
Symbolrate QPSK 1 bis 45 MBaud 8PSK 1 bis 45 MBaud
Coderate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Frequenz Eingang 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Signalstärke 65 ~ 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate
≤129 Mbit/s
Frequenz Eingang 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
≤129 Mbit/s
Frequenz Eingang 950-2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45
Symbolrate
Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
DVB-S2X
FEC
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
ATSC
≤129 Mbit/s
Frequenz Eingang 30 bis 1000 MHz Bandbreite 6M
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Konstellation 8VSB
Maximale PID-Neuzuordnung 360 Ausgabe pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Multiplexen
Funktion
Durcheinander
Parameter
Modulation
Ausströmen
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Max Simulscrypt CA 4
Standard-Scramble
Verbindung
ETR289, ETSI 101 197, ETSI 103 197
Lokale/Remote-Verbindung
QAM-Kanal 16 nicht benachbarte Trägerausgabe
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz
HF-Ausgangspegel
Symbolrate
50~960MHz, 1KHz Schritt
-20~+10dbm(87~107 dbµV),0.1db Schritt
5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
16 HF-Ausgänge (F-Typ-Schnittstelle)
1 IP (MPTS)-Ausgang über UDP und RTP/RTSP (nur GE1), als Spiegel eines Trägers
System Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B*T*H)
Temperatur
Allgemein
Leistung
482 mm × 300 mm × 44,5 mm
0–45 °C (Betrieb); -20–80 °C (Lagerung)
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
