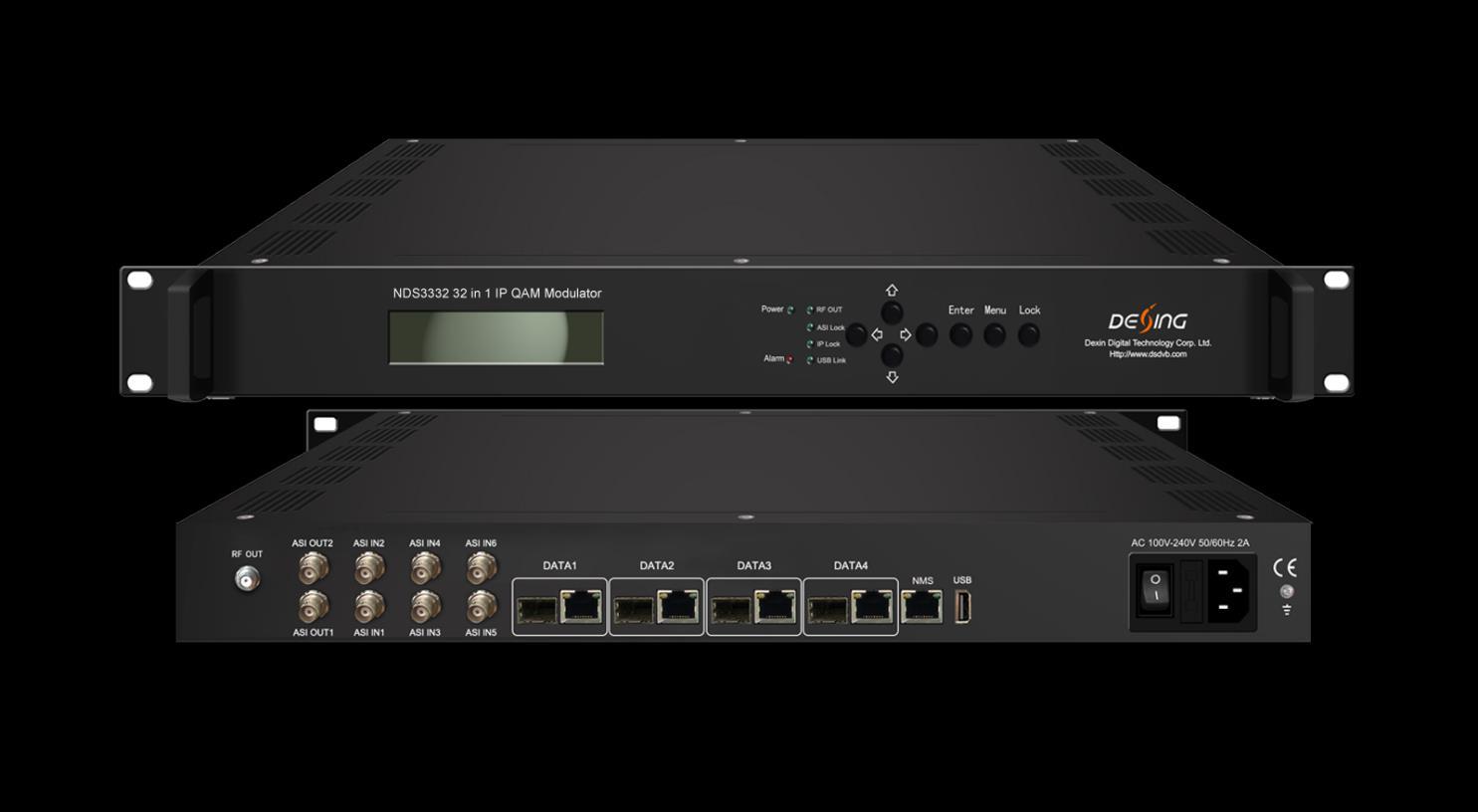

Modulatore IP QAM 16in1 32in1 NDS3332 (V2)
Panoramica del prodotto
Il modulatore DVB-C NDS3332 (V2) 16in1 (o 32in1) è un dispositivo all-in-one sviluppato da DEXIN. Supporta un massimo di 1024 IP in ingresso tramite la porta 4 GE/SFP e anche 6 ASI in ingresso. Dopo il multiplexing, lo scrambling 16 (o 32) e la modulazione DVB-C, fornisce 16 (o 32) portanti non adiacenti (50 MHz~960 MHz), 2 uscite ASI e 16 o 32 IP (MPTS) in uscita come specchio delle portanti. Il dispositivo è caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.
Caratteristiche principali
* 4 porte GE/SFP (max 1024 IP in)
Data1 è una porta bidirezionale, max 1024 IP in ingresso, 16/32 IP in uscita
Porte Data2&3&4 solo per input
* Supporta la regolazione PCR accurata
* Max 840 Mbps per ogni ingresso
* Supporta la regolazione PCR accurata/filtraggio CA, la rimappatura PID e la modifica PSI/SI
* Supporta fino a 256 rimappature PID per canale
* Supporta 6 ingressi ASI e 2 uscite ASI
* Supporta 16 (o 32) TS multiplexati su uscita UDP/RTP/RTSP
* 16 (o 32) uscite portanti non adiacenti DVB-C, conformi a DVB-C (EN 300 429) e ITU-T J.83 A/B
* Supporta la codifica RS(204,188)
* Supporta la gestione della rete basata sul Web
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Grafico dei principi interni

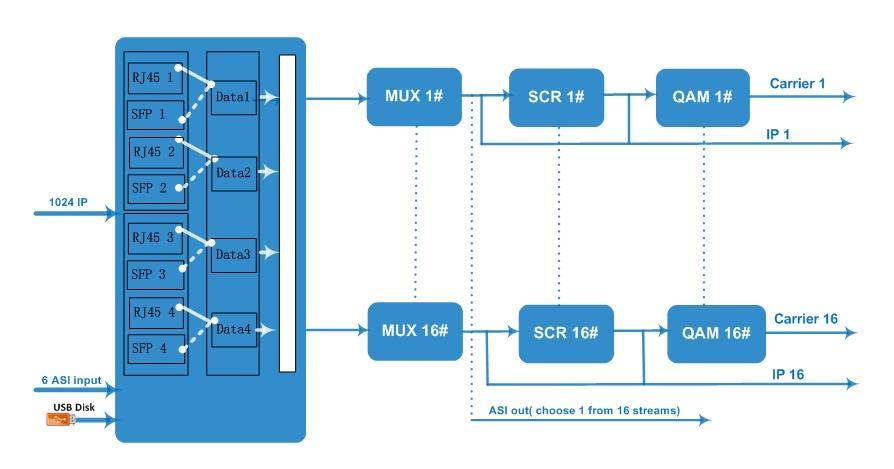

Per 16 vettori in uscita:

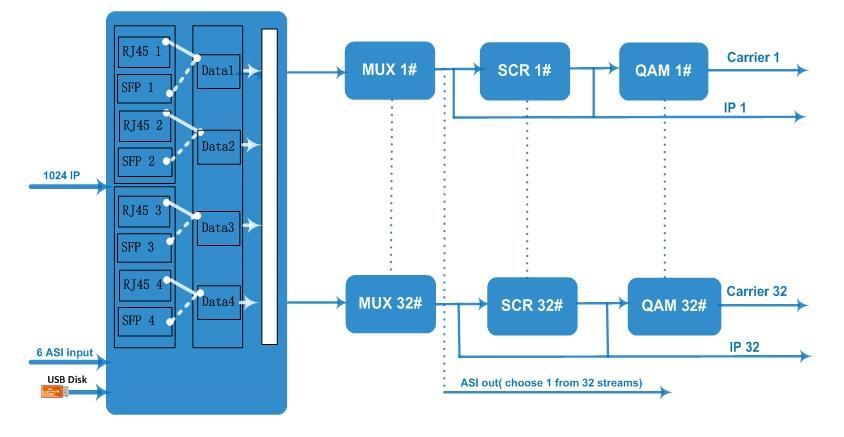

Per 32 vettori in uscita:

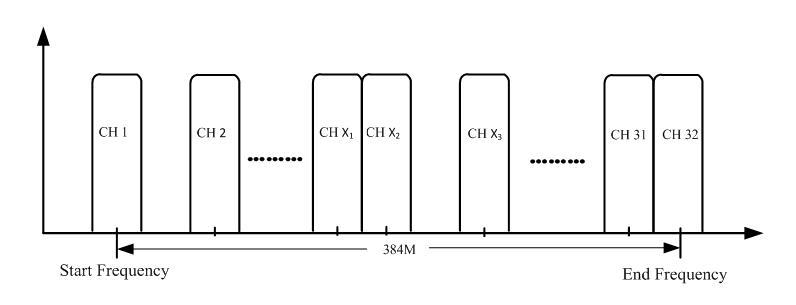

Illustrazione dell'impostazione del vettore:
Tomleequan
Specifiche
Ingresso
Ingresso
Portanti DVB-C 16/32: massimo 1024 IP in ingresso tramite porta Ethernet Date1-Date4 100/1000M (o interfaccia SFP opzionale).
Ogni porta dati può immettere massimo 1024 IP.
6 Ingresso ASI, interfaccia BNC
Protocollo di trasporto TS su UDP/RTP, unicast e multicast, IGMP V2/V3
Tasso di trasmissione
Mux
Agitazione
Parametri
Max 840 Mbps per ogni ingresso GE
Canale di ingresso 1024
Canale di uscita 16/32
PID massimi 256 per canale
Rimappatura PID (automatica/manuale opzionale)
Modulazione
Parametri
Funzioni
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
CA di simulscrypt massimo 6
Standard di confusione ETR289, ETSI 101 197, ETSI 103 197
Connessione Connessione locale/remota
Sezione modulatore
DVB-C
J.83A
J.83B
Costellazione: 16/32/64/128/256QAM
Larghezza di banda: 8M
Costellazione: 64QAM/ 256QAM
Larghezza di banda: 6M
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscita RF
Uscita TS
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Canale QAM 16/32 portante non adiacente
Standard di modulazione EN300 429/ITU-T J.83A/B(DVB-C)
Tasso di simbolo 5.0~7.0Msps, passo 1ksps
Costellazione 16, 32, 64, 128, 256QAM
Commissione
Elettorale Italiano:
Interfaccia 1 porta di uscita di tipo F per portanti 16/32, 75Ω
Gamma RF 50~960 MHz, passo 1 kHz
Livello di uscita -20dBm~+10dBm(87~117dbµV), passo 0,1dB
MER ≥ 40 dB
Uscita IP 16/32 su UDP/RTP/RTSP, unicast/multicast, porte Ethernet Data1
100/1000M
2 uscite ASI, una come specchio
Sistema Software di gestione della rete (NMS) di supporto
Dimissione 420 mm × 440 mm × 44,5 mm (larghezza x lunghezza x altezza)
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Generale
Alimentazione elettrica CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
