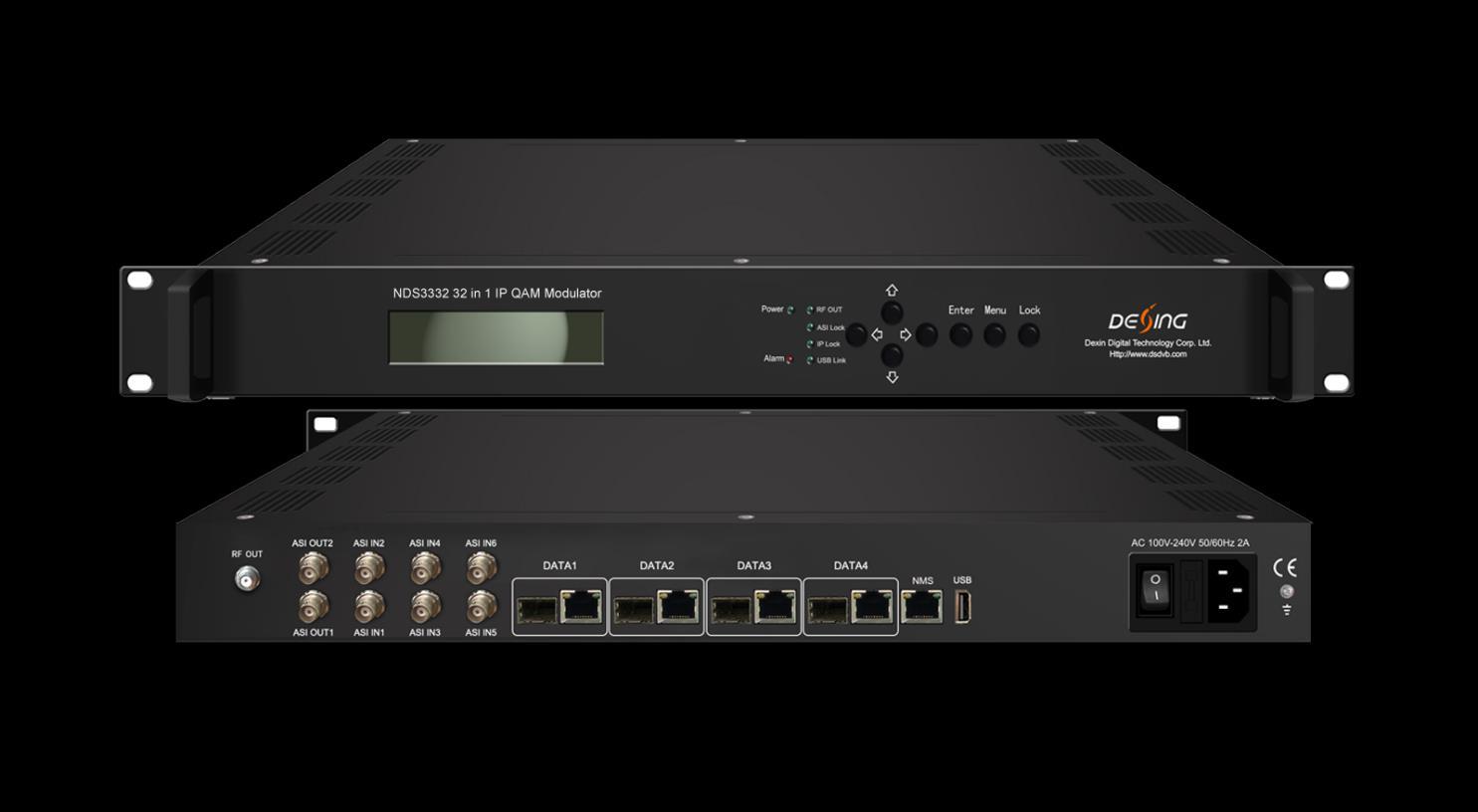

NDS3332 (V2) 16in1 32in1 IP QAM Modulator
Produktübersicht
Der NDS3332 (V2) 16in1 (oder 32in1) DVB-C-Modulator ist ein von DEXIN entwickeltes All-in-One-Gerät. Es unterstützt maximal 1024 IP-Eingänge über die 4 GE/SFP-Ports und auch 6 ASI-Eingänge. Nach Multiplexing, Verschlüsselung von 16 (oder 32) und DVB-C-Modulation liefert es 16 (oder 32) nicht benachbarte Träger (50 MHz bis 960 MHz), 2 ASI-Ausgänge und 16 oder 32 IP-Ausgänge (MPTS) als Trägerspiegel. Das Gerät zeichnet sich durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
* 4 GE/SFP-Ports (max. 1024 IP-Eingänge)
Data1 besteht aus bidirektionalen Ports, max. 1024 IP-Eingänge, 16/32 IP-Ausgänge
Data2&3&4-Ports nur für die Eingabe
* Unterstützt genaue PCR-Anpassung
* Max. 840 Mbit/s für jeden Eingang
* Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PIDs Neuzuordnungen pro Kanal
* Unterstützt 6 ASI-Eingänge und 2 ASI-Ausgänge
* Unterstützt 16 (oder 32) multiplexierte TS über UDP/RTP/RTSP-Ausgang
* 16 (oder 32) DVB-C-Nicht-Benachbarungsträger-Ausgang, konform mit DVB-C (EN 300 429) und ITU-T
J.83 A/B
* Unterstützt RS(204,188)-Kodierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Unterstützt webbasiertes Netzwerkmanagement

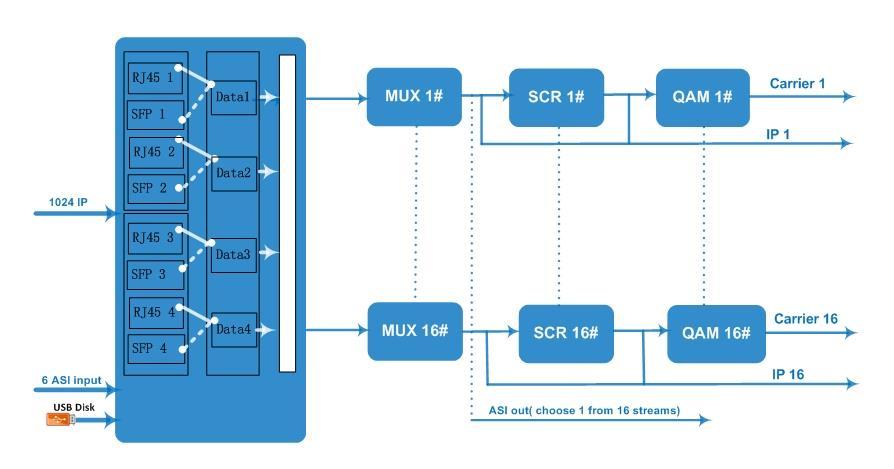

Diagramm der inneren Prinzipien Für 16 Träger aus:

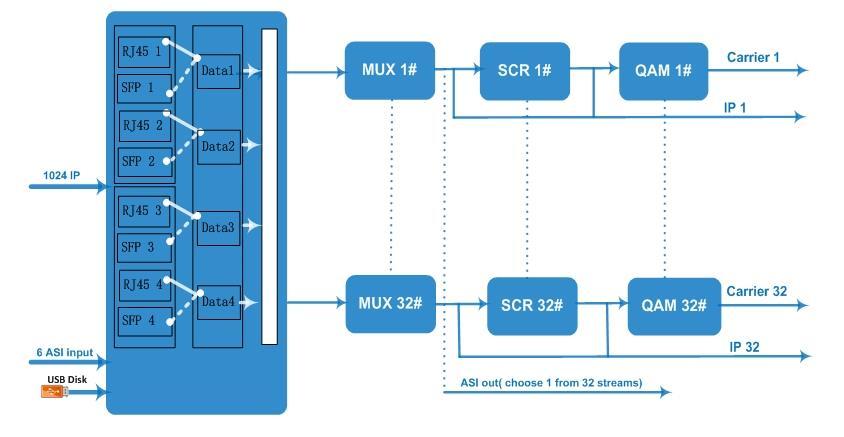

Für 32 Carrier:

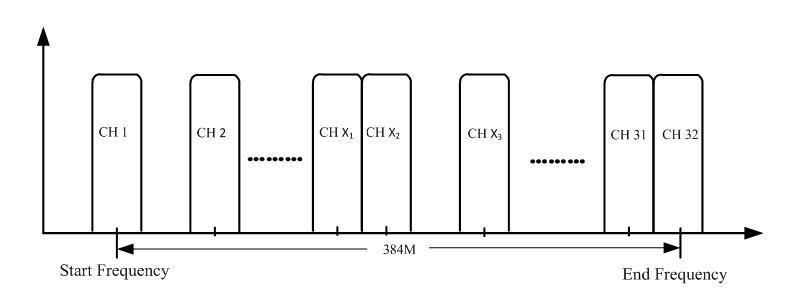

Abbildung der Trägereinstellung:
Kontakt: Tomleequan E-Mail:
Technische Daten
Eingang
Eingang
16/32 DVB-C-Träger: Max. 1024 IP-Eingabe über Date1-Date4 100/1000M Ethernet-Port (oder SFP-Schnittstelle optional). Jeder Datenport kann max. 1024 IP eingeben.
6 ASI-Eingang, BNC-Schnittstelle
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 1024
Ausgabekanal 16/32
Max. PIDs
Mux
Funktionen
Durcheinander
Parameter
256 pro Kanal
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Max Simulscrypt CA 6
Standard-Scramble
ETR289, ETSI 101 197, ETSI 103 197
Verbindung Lokale/Remote-Verbindung
J.83A
DVB-C
Modulator-Sektion
Modulation
Parameter
J.83B
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64QAM/ 256QAM
Bandbreite: 6M
QAM-Kanal 16/32 nicht benachbarter Träger
Modulationsstandard EN300 429/ITU-T J.83A/B (DVB-C)
Symbolrate 5,0–7,0 Msps, 1 ksps Schrittweite
Konstellation 16, 32, 64, 128, 256QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Ausgang
TS-Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
FEC RS (204, 188)
Schnittstelle 1 F-Typ-Ausgangsport für 16/32 Träger, 75 Ω
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
16/32 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, Data1 100/1000M Ethernet-Ports
2 ASI-Ausgänge, einer als Spiegel System Netzwerkmanagementsoftware (NMS) unterstützt
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
