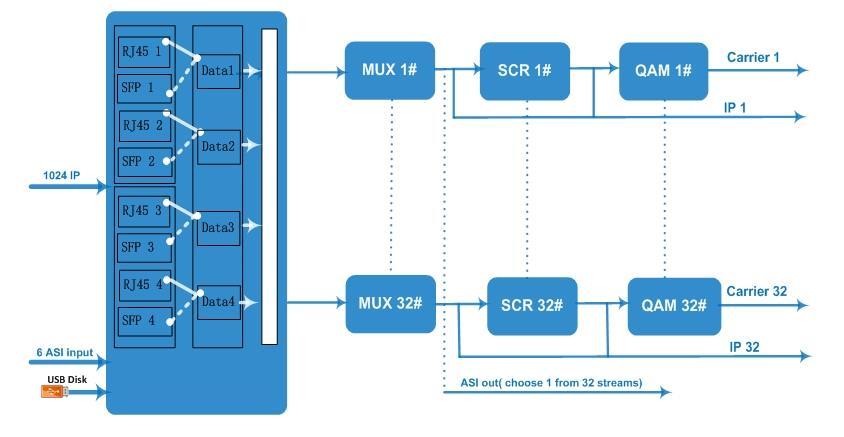

Обзор продукта Модулятор DVB-C NDS3332 (V2) 16in1 (или 32in1) это устройство «все в одном», разработанное DEXIN. Он поддерживает максимум 1024 IP-входа через порт 4 GE/SFP, а также 6 ASI-входов. После мультиплексирования, скремблирования 16 (или 32) и модуляции DVB-C он дает 16 (или 32) несмежных несущих (50 МГц ~ 960 МГц), 2 выхода ASI и 16 или 32 выхода IP (MPTS) в качестве
Устройство характеризуется высоким уровнем интеграции, высокой производительностью и низкой стоимостью. Это очень хорошо адаптируется к системе вещания DTV нового поколения.
Основные характеристики * 4 порта GE/SFP (макс. 1024 IP-входа)
Data1 двунаправленные порты, макс. 1024 входных IP-адреса, 16/32 выходных IP-адреса Порты Data2&3&4 только для ввода
* Поддерживает точную настройку ПЦР
* Макс. 840 Мбит/с для каждого входа
* Поддерживает точную настройку PCR/фильтрацию CA, переназначение PID и редактирование PSI/SI
* Поддерживает переназначение
*
Технические характеристики
Вход 16/32 DVB-C носителей: Макс. 1024 IP-входа через порт Ethernet Date1-Date4 100/1000M (или опциональный интерфейс SFP). Каждый
Вход
Мукс
Транспортный
макс. 1024 IP-адреса. 6 входов ASI, интерфейс BNC
протокол TS через UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Скорость
передачи Макс. 840 Мбит/с
Входной канал 1024
Выходной канал 16/32
Макс. PID 256 на канал
Функции
GE
Переназначение PID (автоматически/вручную по желанию)
Точная настройка ПЦР
Автоматическое создание таблицы PSI/SI
Макс. simulscrypt CA 6
Скрамблинг Параметры
Стандарт скрамбл ЭТР289, ETSI 101 197, ETSI 103 197
Связь Локальное/удалённое подключение
Секция
Модуляция Параметры
модулятора DVB-C
16/32/64/128/256QAM
способность: 8M Дж.83Б
64QAM/ 256QAM Пропускная способность: 6M
Канал QAM 16/32 несмежный носитель
Стандарт
модуляции EN300 429/ITU-T J.83A/B(DVB-C)
Скорость
передачи
символов 5.0~7.0Msps, шаг 1ksps
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс 1 выходной порт типа F для 16/32 носителей, 75 Ом
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Выход РЧ
Уровень
выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
ТС выход
16/32 IP-выход через UDP/RTP/RTSP, одноадресная/многоадресная передача, порты Ethernet Data1 100/1000M
2 выхода ASI, один зеркальный
Система Программное обеспечение для управления сетью (NMS), поддерживающее
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Общий
Источник
питания Переменный ток 100 В ± 10%, 50/60 Гц или переменный ток 220 В ± 10%, 50/60 Гц
