Produktübersicht

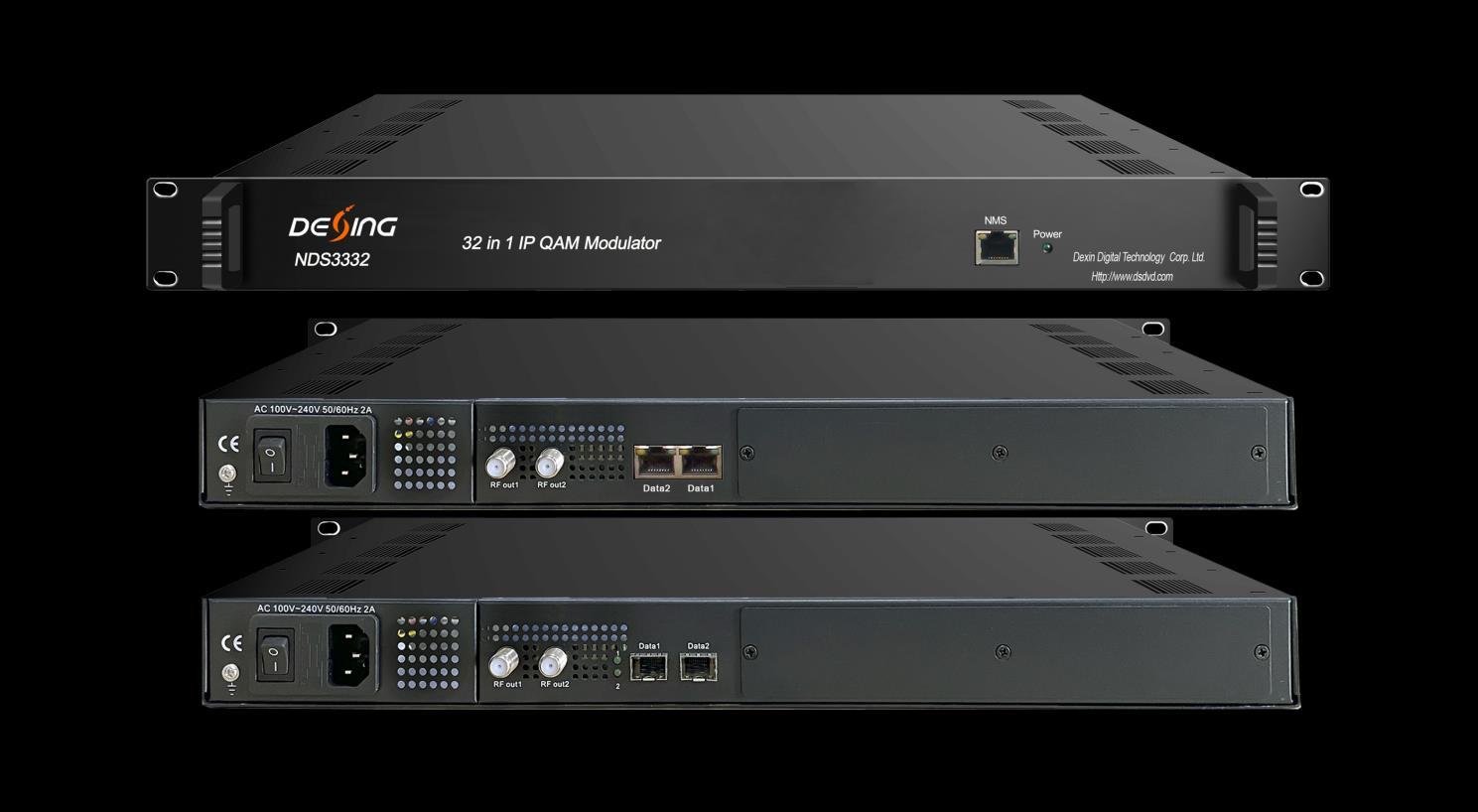

Der IP-QAM-Modulator NDS3332 ist ein von DEXIN entwickeltes Mux-Scrambling-Modulation-All-in-One-Gerät. Es verfügt über 32 Multiplexkanäle, 32 Scramblingkanäle und 32 QAM-Modulationskanäle (DVB-C) und unterstützt maximal 1024 IP-Eingänge über den GE-Port und 32 nicht benachbarte Träger (50–960 MHz) über die HF-Ausgangsschnittstelle. Das Gerät verfügt über zwei HF-Ausgangsports, die die Bandbreite für QAM-Träger erweitern.
Hauptmerkmale
* 2 GE-Eingänge, Data1 und Data2 (SFP-Schnittstelle optional)
* Unterstützt bis zu 1024 IP-Eingänge über GE1 und GE2 über UDP/RTP
* Max. 840 Mbit/s für jeden GE-Eingang
* Unterstützt genaue PCR-Anpassung, CA-PID-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PID-Neuzuordnungen pro Kanal
* Unterstützt das allgemeine DVB-Verschlüsselungssystem (ETR289), Simulcrypt-Standards ETSI 101 197 und ETSI 103 197
* Unterstützt 32 gemultiplexte oder verschlüsselte IP-Outs über UDP/RTP/RTSP
* 32 nicht benachbarte QAM-Träger werden mit 2 HF-Anschlüssen ausgegeben, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B
* Unterstützt RS (204,188) Kodierung
* Unterstützt webbasiertes Netzwerkmanagement
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:

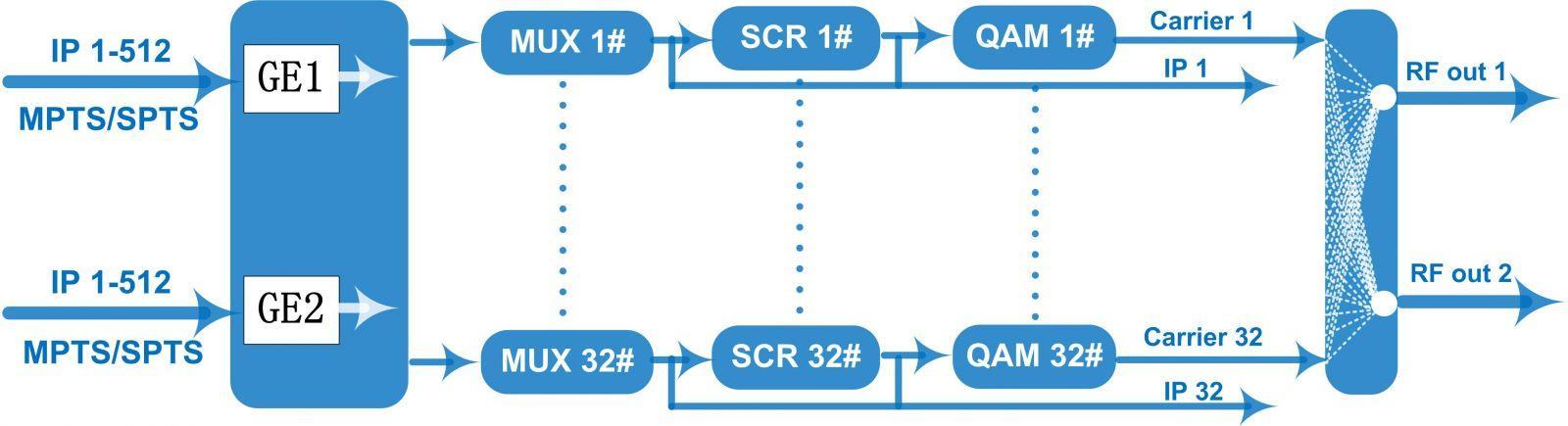

Diagramm der inneren Prinzipien

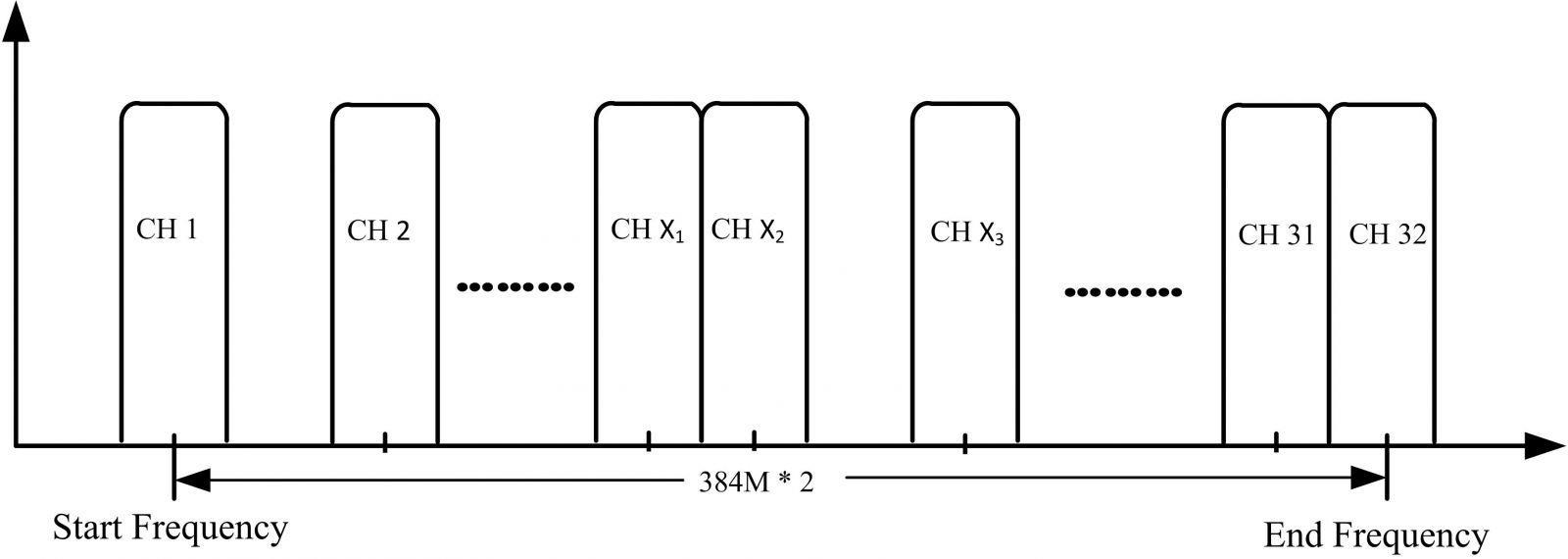

Abbildung: Trägereinstellung
Spezifikation
Eingang
Mux
Durcheinander
Parameter
Modulation
Parameter
Eingang
512×2 IP-Eingänge, 2*100/1000M Ethernet-Port (SFP-Schnittstelle optional)
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 1024
Ausgabekanal 32
Max. PIDs 256 pro Kanal
Funktionen PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung Automatische Generierung der PSI/SI-Tabelle
Max Simulscrypt CA 4
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197
Verbindung
DVB-C Modulator Abschnitt
Lokale/Remote-Verbindung
J.83A
J.83B
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
QAM-Kanal
Bandbreite: 6M
32 nicht benachbarter Träger
Modulationsstandard EN300 429/ITU-T J.83A/B
Symbolrate 5,0–7,0 Msps, 1 ksps Schrittweite
Konstellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Schnittstelle 2 F-Typ-Ausgangsanschlüsse für 32 Träger, 75 Ω
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
ACLR -60 dBc
TS-Ausgang 32 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2*100/1000M Ethernet-Ports (SFP)
System Netzwerkmanagementsoftware (NMS) unterstützt
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Gewicht 3 kg
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Verbrauch 15,4 W
