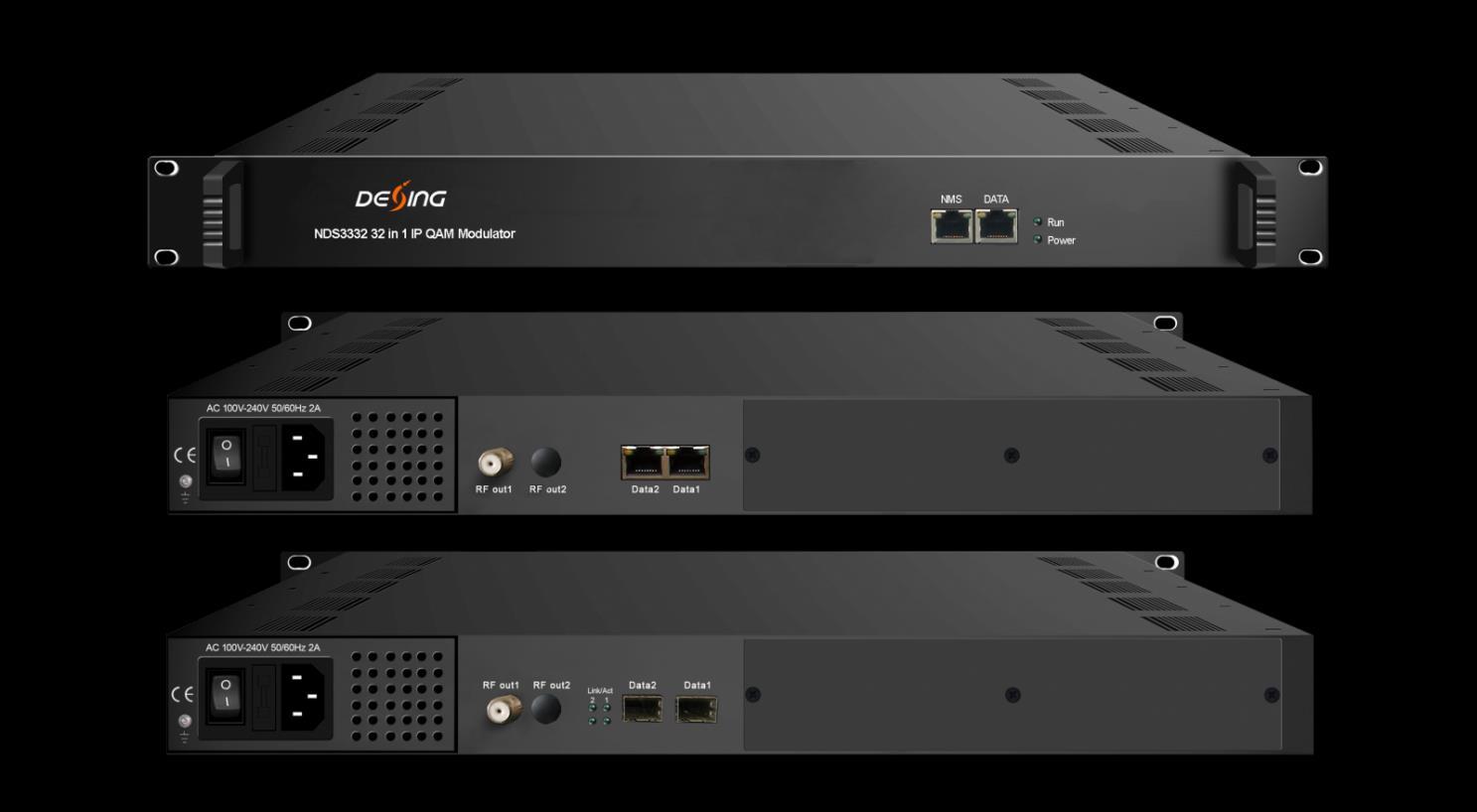

NDS3332 32-in-1-IP-QAM-Modulator (mit 1 HF-Ausgang)
Produktübersicht
Der NDS3332 32-in-1-IP-QAM-Modulator ist DEXINs Mux-Scrambling-Modulation-All-in-One-Gerät. Es unterstützt maximal 1024 IP-Eingänge über die 3 GE-Ports und 32 Multiplexing-Scrambling-QAM-Modulationskanäle (DVB-C) mit nicht benachbarten Trägern (50–960 MHz) über die HF-Ausgangsschnittstelle. Sein modulares Pay-as-you-grow-Design und seine flexible Konfiguration machen es extrem skalierbar, sehr zuverlässig und leistungsstark. All dies ist an das CATV-Rundfunksystem der neuen Generation anpassbar.
Hauptmerkmale
* 3 GE-Ports (max. 1024 IP-Eingänge):
Bidirektionale Data1- und Data2-Ports, max. 512 IP-Eingänge, 32 IP-Ausgänge Datenanschluss (auf der Vorderseite), max. 128 IP-Eingänge
* Max. 840 Mbit/s für jeden GE-Eingang
* Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PIDS-Neuzuordnungen pro Kanal
* Unterstützt 32 IP-Ausgabe über Data1 und Data2 über UDP/RTP/RTSP
* 32 nicht benachbarte QAM-Träger-Ausgänge, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B
* Unterstützt RS (204,188) Kodierung
* Unterstützt webbasiertes Netzwerkmanagement

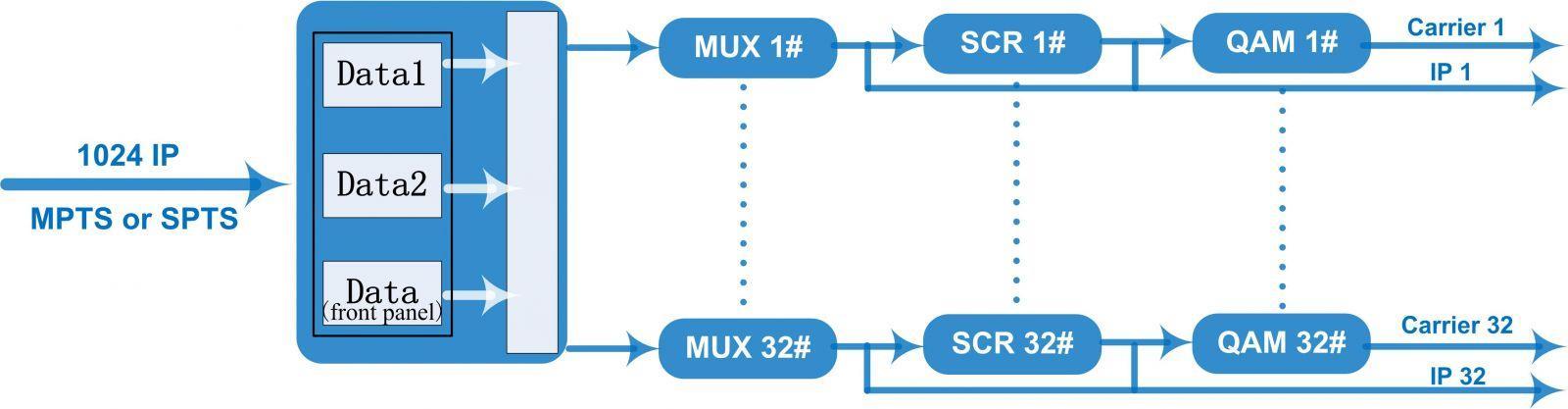

Diagramm der inneren Prinzipien
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Kontakt: Tomleequan E-Mail:

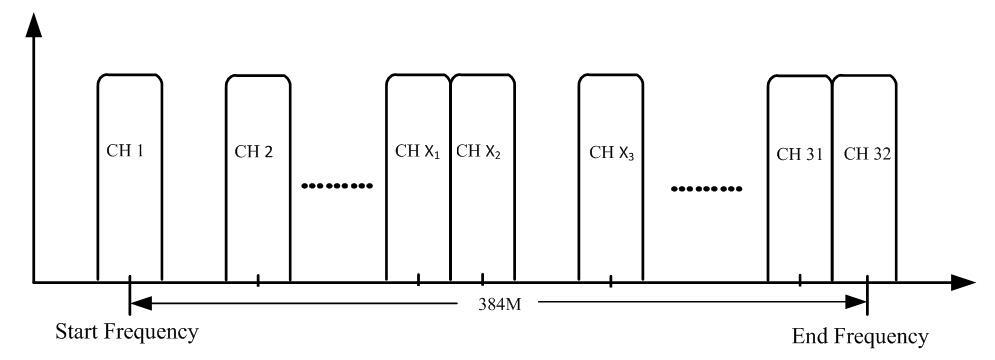

Abbildung: Trägereinstellung
Technische Daten
Eingang
Eingang
Max. 1024 IP-Eingänge über 3 (Datenport an der Vorderseite, Daten 1 und Daten 2) 100/1000M Ethernet-Ports (SFP-Schnittstelle optional). Jeder Datenport 1 oder 2 kann maximal 512 IP eingeben, während der Datenport an der Vorderseite maximal 128 IP eingeben kann.
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 1024
Ausgabekanal 32
Max. PIDs 256 pro Kanal
Mux
Funktionen
Durcheinander
Parameter
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Max Simulscrypt CA 4
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Modulation
Parameter
HF-Ausgang
Verbindung
DVB-C
Modulator-Sektion
Lokale/Remote-Verbindung
J.83A
J.83B
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64QAM/ 256QAM
Bandbreite: 6M
QAM-Kanal 32 nicht benachbarter Träger
Modulationsstandard EN300 429/ITU-T J.83A/B (DVB-C)
Symbolrate 5,0–7,0 Msps, 1 ksps Schrittweite
Konstellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Schnittstelle 1 F-Typ-Ausgangsport für 32 Träger, 75 Ω
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
TS-Ausgang 32 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2 (Data1& Data2) 100/1000M Ethernet-Ports
System Netzwerkmanagementsoftware (NMS) unterstützt
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Allgemein
Stromversorgung
AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz

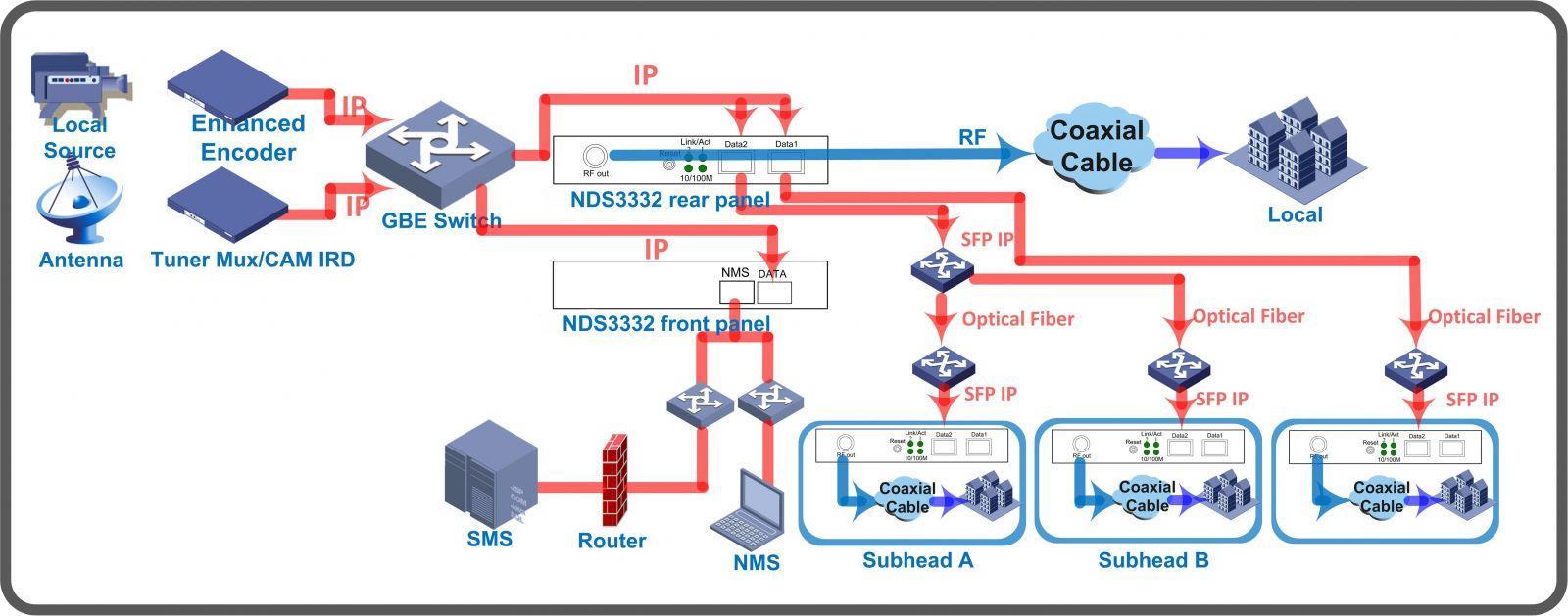

Beispiel für eine Systemverbindung (IP-basiert)
