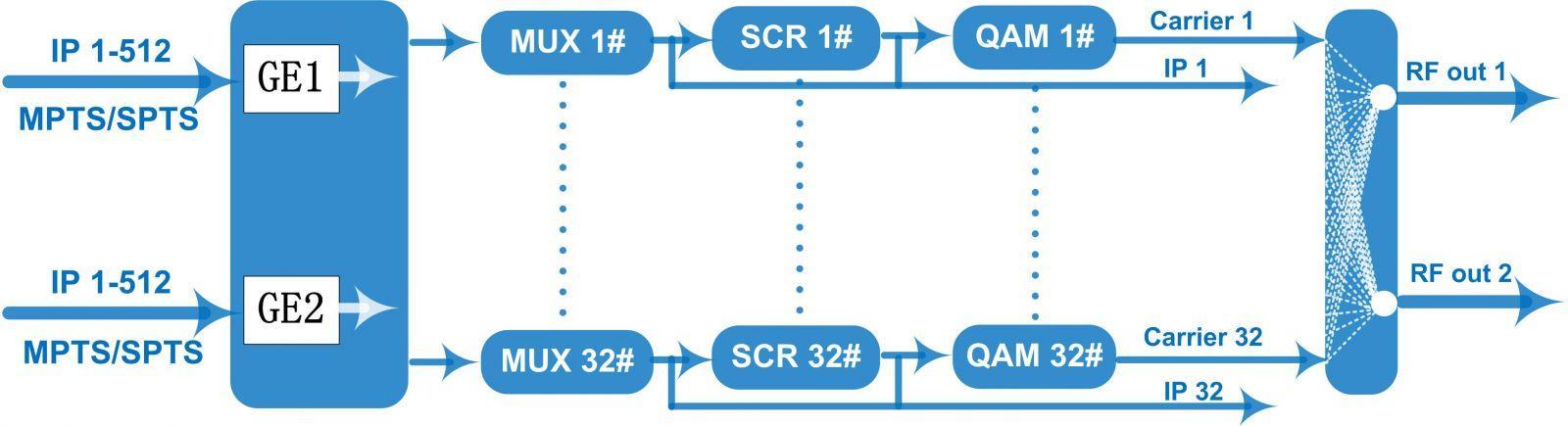

мультиплексирования, 32 канала скремблирования и 32 канала модуляции QAM (DVB-C), а также
IP-сигналов через порт GE и 32 несмежных несущих (50 МГц~960 МГц) через выходной интерфейс RF. Устройство характеризуется двумя выходными портами RF, которые расширяют полосу пропускания для несущих QAM.
Основные характеристики
* 2 входа GE, Data1 и Data2 (интерфейс SFP опционально)
* Поддерживает до 1024 IP-входов через GE1 и GE2 по UDP/RTP
* Макс. 840 Мбит/с для каждого входа GE
* Поддерживает точную настройку PCR, фильтрацию CA PID, переназначение PID и
PSI/SI
ETSI 103 197
IP-входа, 2 порта Ethernet 100/1000M (опционально интерфейс SFP)
через UDP/RTP, одноадресная
Транспортный протокол
Скрамблинг
Параметры
Макс. simulscrypt CA 4
Стандарт скрамбл
Связь
Секция модулятора DVB-C
ЭТР289, ETSI 101 197, ETSI 103 197
Локальное/удалённое подключение
Дж.83А
Дж.83Б
Модуляция
Параметры
Выход РЧ
Созвездие: 16/32/64/128/256QAM
Пропускная способность: 8M
Созвездие: 64/256QAM
Пропускная способность: 6M

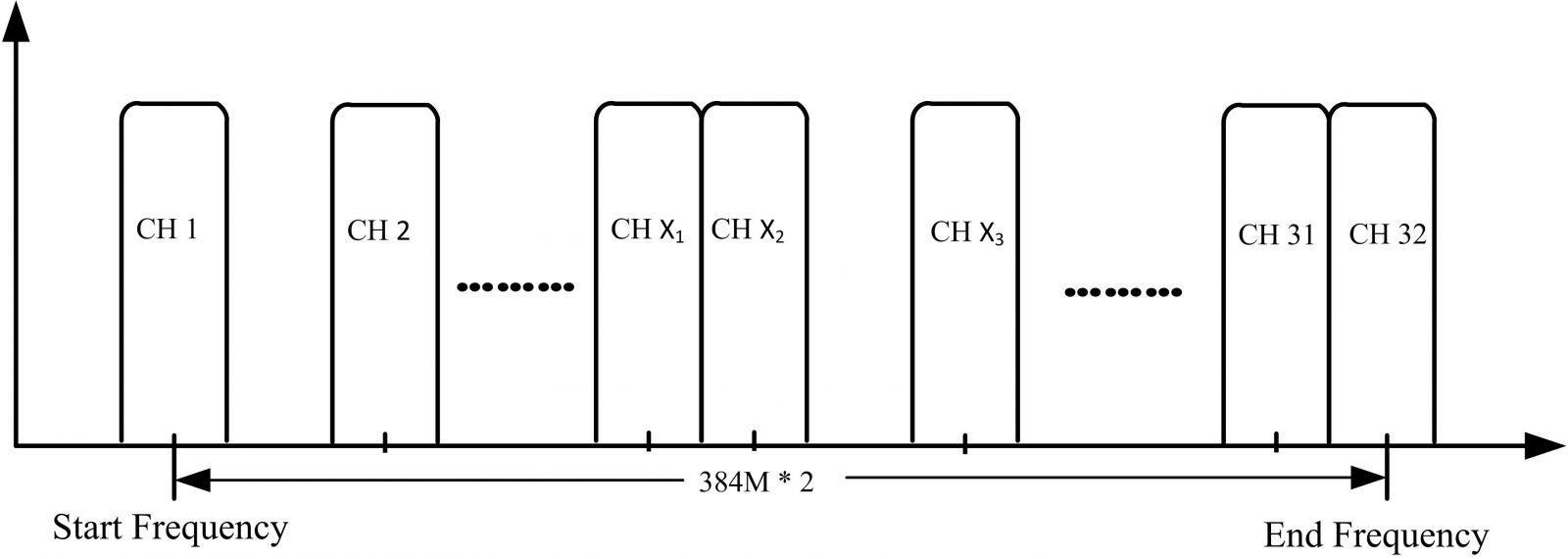

Канал QAM 32 несмежных носителя
Стандарт модуляции EN300 429/МСЭ-Т J.83A/B
Скорость передачи символов 5.0~7.0Msps, шаг 1ksps
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс 2 выходных порта типа F для 32 несущих, 75 Ом Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
АКЛР -60 дБн
ТС выход 32 IP-выхода по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 порта Ethernet 100/1000M (SFP)
Система
Общий
Программное обеспечение для управления сетью (NMS), поддерживающее
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Масса 3кг
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник питания Переменный ток
Потребление 15.4
