NDS3316 16-in-1-IP-QAM-Modulator
Produktübersicht
Der 16-in-1-IP-QAM-Modulator NDS3316 ist das neueste Mux-Scrambling-Modulating-All-in-One-Gerät von DEXIN. Es verfügt über 16 Multiplexkanäle, 16 Scrambling-Kanäle und 16 QAM-Modulationskanäle (DVB-C) und unterstützt maximal 512 IP-Eingänge über die 3 GE-Ports und 16 nicht benachbarte Träger (50–960 MHz) über die HF-Ausgangsschnittstelle. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an CATV-Rundfunksysteme der neuen Generation anpassbar.
Hauptmerkmale
* 3 GE-Ports (max. 512 IP-Eingänge):
Bidirektionale Data1- und Data2-Ports, max. 512 IP-Eingänge, 16 IP-Ausgänge
Datenanschluss (auf der Vorderseite), max. 128 IP-Eingänge
* Max. 840 Mbit/s für jeden GE-Eingang
* Unterstützt genaue PCR-Anpassung
* Unterstützt CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 180 PIDS-Neuzuordnungen pro Kanal
* Unterstützt das allgemeine DVB-Verschlüsselungssystem (ETR289), Simulcrypt-Standards ETSI 101 197 und ETSI 103 197
* Unterstützt 16 IP-Ausgabe über Data1 und Data2 über UDP/RTP/RTSP
* 16 nicht benachbarte QAM-Träger-Ausgänge, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B
* Unterstützt RS-Kodierung (204.188)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* Unterstützt webbasiertes Netzwerkmanagement

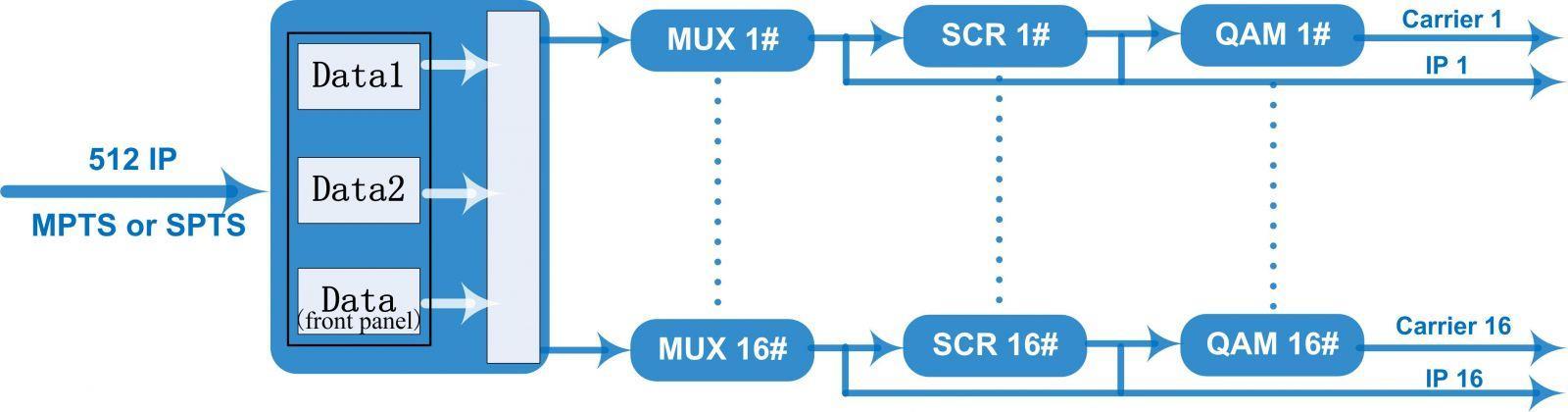

Diagramm der inneren Prinzipien
Abbildung: Trägereinstellung
Technische Daten
Eingang
Mux
Eingang
Max. 512 IP-Eingänge über 3 (Datenport an der Vorderseite, Daten 1 und Daten 2) 100/1000M Ethernet-Ports (SFP-Schnittstelle optional). Jeder Datenport 1 oder 2 kann max. 512 IP eingeben, während der Datenport an der Vorderseite max. 128 IP eingeben kann.
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate
Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 512
Ausgabekanal 16
Max. PIDs 180 pro Kanal
Funktionen
PID-Neuzuordnung (automatisch/manuell optional)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Durcheinander
Parameter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Max Simulscrypt CA 4
Standard-Scramble
Verbindung
DVB-C Modulator
Abschnitt
Modulation
Parameter
ETR289, ETSI 101 197, ETSI 103 197
Lokale/Remote-Verbindung
J.83A
J.83B
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64QAM/ 256QAM
Bandbreite: 6M
QAM-Kanal 16 nicht benachbarter Träger
Modulationsstandard EN300 429/ITU-T J.83A/B (DVB-C)
Symbolrate 5,0–7,0 Msps, 1 ksps Schrittweite
FEC RS (204, 188)
Schnittstelle 1 F-Typ-Ausgangsport für 16 Träger, 75Ω Impedanz
HF-Bereich
HF-Ausgang
TS-Ausgang
50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
16 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2 (Data1& Data2) 100/1000M Ethernet-Ports
System webbasiertes Netzwerkmanagement
Abschied
Allgemein
420 mm × 440 mm × 44,5 mm (B x L x H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung
AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz

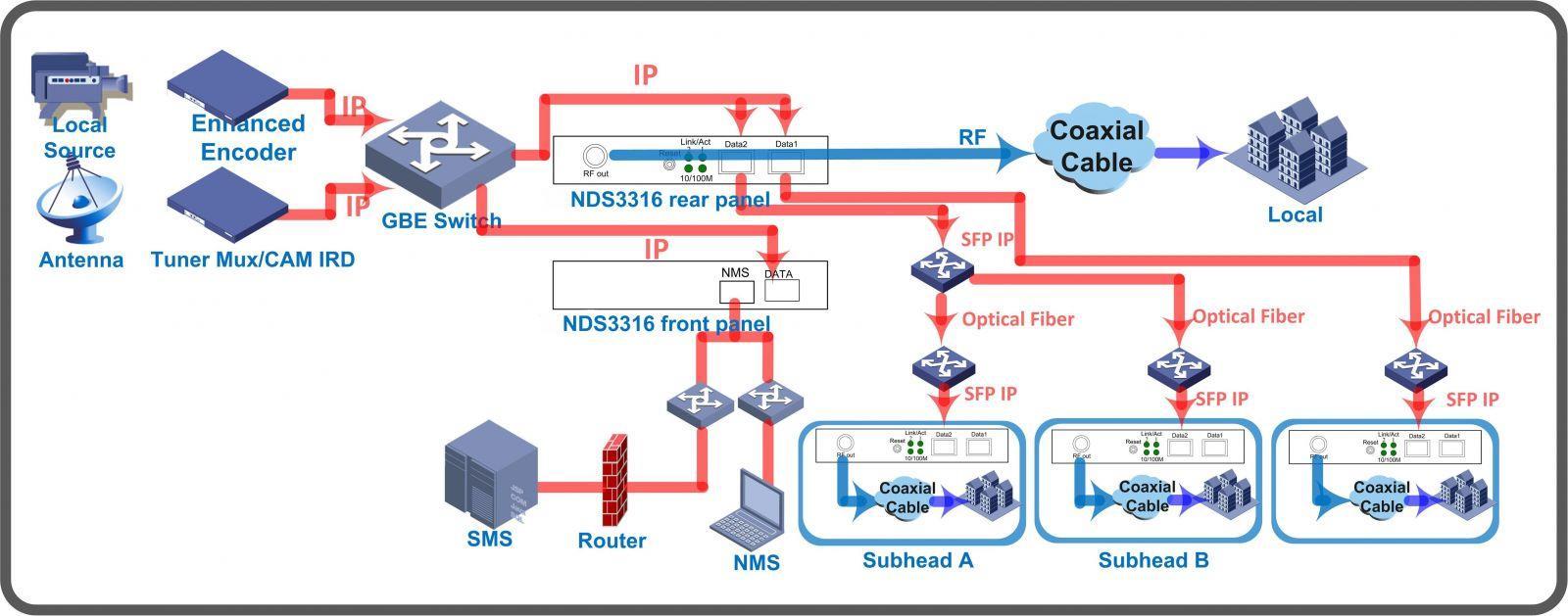

Beispiel für eine Systemverbindung (IP-basiert)
