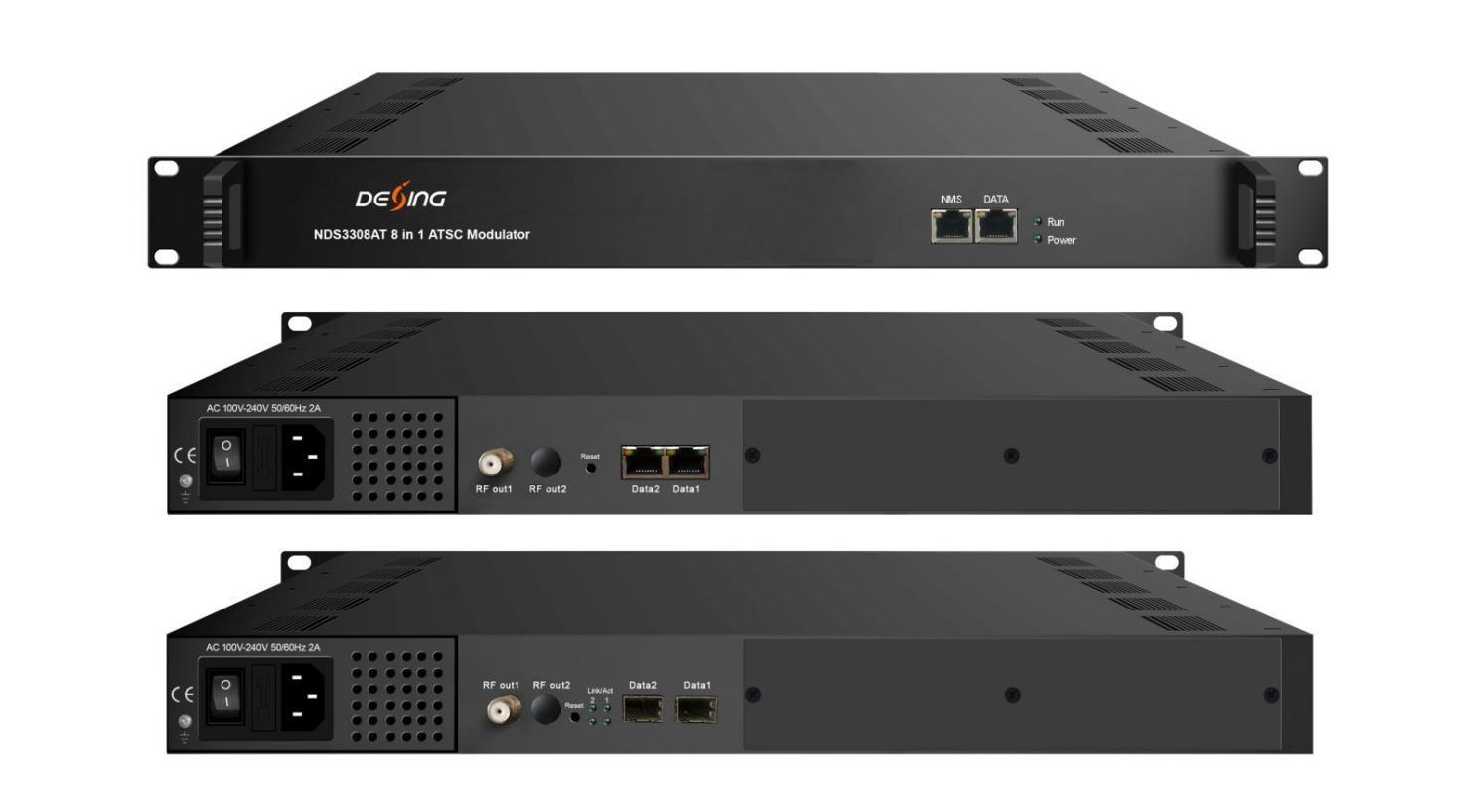

NDS3308AT 8-in-1-ATSC-Modulator
Produktübersicht
Der 8-in-1-ATSC-Modulator NDS3308AT ist DEXINs neu entwickeltes Produkt mit IP-Eingangsunterstützung.
Er verfügt über 8 Multiplexkanäle und 8 ATSC-Modulationskanäle und unterstützt maximal 256 IP-Eingänge über den GE-Port. NDS3308AT verfügt über eine leistungsstarke Ausgangskapazität mit 8 nicht benachbarten Trägern (50 MHz bis 960 MHz), die über die HF-Ausgangsschnittstelle ausgegeben werden. Das System dieses Geräts kann online gesteuert und über das Netzwerk aktualisiert werden, was es für die Einrichtung digitaler ATSC-Rundfunknetze und das Testen des ATSC-Set-Top-Box-Designs weithin geeignet macht.
Hauptmerkmale
* 3 GE-Ports (max. 256 IP-Eingänge):
Bidirektionale Data1- und Data2-Ports, max. 256 IP-Eingänge, 8 IP-Ausgänge
Datenanschluss (auf der Vorderseite), max. 128 IP-Eingänge
* Max. 840 Mbit/s für jeden Eingang
* Unterstützt genaue PCR-Anpassung
* Unterstützt PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 180 PID-Neuzuordnungen pro Kanal
* Unterstützt 8 Multiplex-TS über UDP/RTP/RTSP-Ausgang
* 8 ATSC-Nicht-Benachbarungsträger-Ausgänge, konform mit ATSC A/53-Standard
* Unterstützt RS (208,188) Kodierung
* Unterstützt webbasiertes Netzwerkmanagement
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:

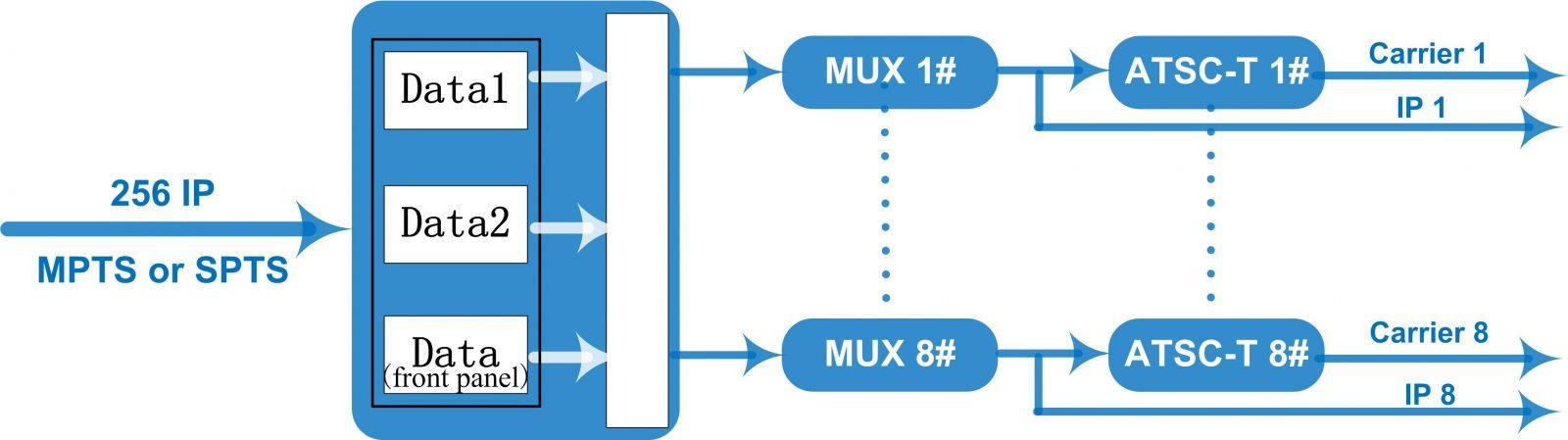

Diagramm der inneren Prinzipien

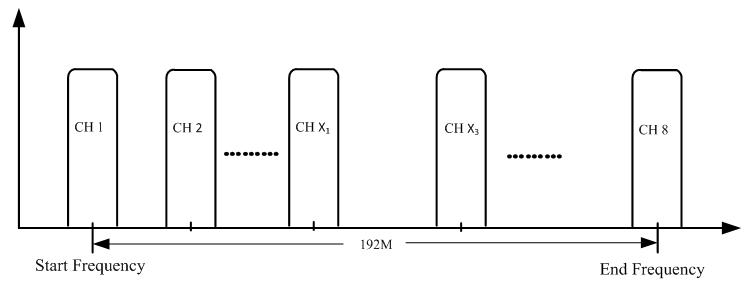

Abbildung: Trägereinstellung
Technische Daten
Eingang
Eingang
Max. 256 IP-Eingänge über 3 (Frontpanel-Datenport, Data 1 und Data 2) 100/1000M Ethernet-Ports (SFP-Schnittstelle optional). Jeder Data1- oder Data2-Port kann max. 256 IP eingeben, während der Frontpanel-Datenport max. 128 IP eingeben kann.
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden Eingangskanal
Eingangskanal 256
Ausgabekanal 8
Max. PIDs 180 pro Kanal
Mux
Funktionen
Modulation
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung Automatische Generierung der PSI/SI-Tabelle
Parameter Kanal 8
Modulationsstandard ATSC A/53
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Konstellation 8VSB
Bandbreite 6 MHz
FEC RS(208 188)+Spalier
Schnittstelle
HF-Ausgang
F-Typ-Ausgangsport für 8 nicht benachbarte Träger
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20~+10dbm (für alle Träger), 0,5db-Schritte
MER ≥ 40 dB
ACL -55 dBc
TS-Ausgang 8 IP-Ausgänge über UDP/RTP/RTSP, Unicast/Multicast, 2 100/1000M
Ethernet-Ports
System Webbasiertes Netzwerkmanagement
Abschied
Gewicht
Allgemein
420 mm × 440 mm × 44,5 mm (B x L x H)
3 kg
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung
AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Verbrauch ≤20 W
