Visão geral do produto
O modulador NDS3306I ISDB-T é o mais recente dispositivo de modulação Mux de geração desenvolvido pela DEXIN. Ele converte fluxos IP para 24 (ou 48) portadoras não adjacentes ISDB-T (50MHz~960MHz) de saída
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227 Modulador
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
por meio da interface RF. O dispositivo também é caracterizado por alto nível integrado, alto desempenho e baixo custo, o que é adaptável ao sistema de transmissão DTV de nova geração.
Principais características
l 6 portas GE (4*RJ45, 2*SFP), portas 1-2 para entrada de dados (RJ45/SFP), portas 3-4 para saída de dados
l Máx. 840 Mbps para cada entrada GE l Suporta ajuste preciso de PCR l Suporta filtragem CA, remapeamento PID e edição PSI/SI
l Suporta até 256 remapeamentos PIDS por canal
l Suporta 24 saídas IP através das portas de dados 3 e 4 (por placa filha) sobre UDP/RTP/RTSP l Saída de 24 (ou 48) portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31) l Suporte ao gerenciamento de rede baseado na Web

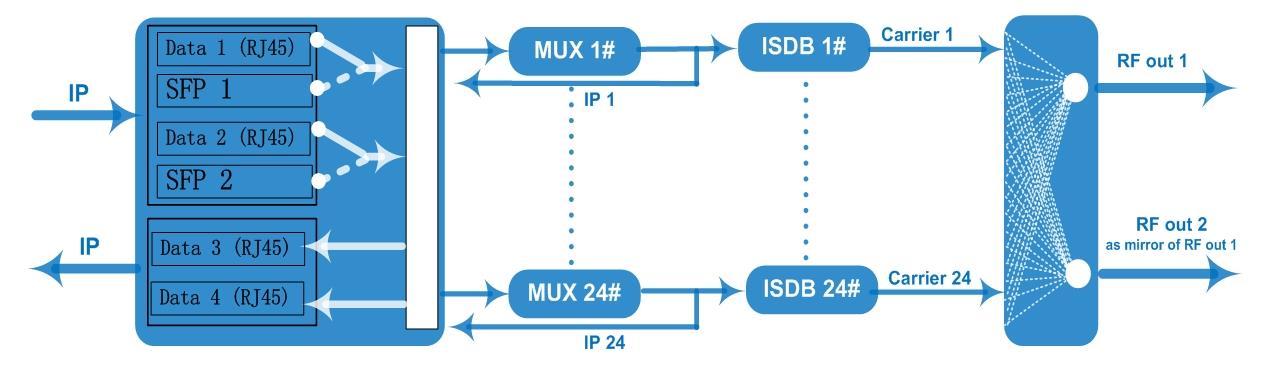

Quadro de Princípios Internos - (24 portadores por cartão filha):

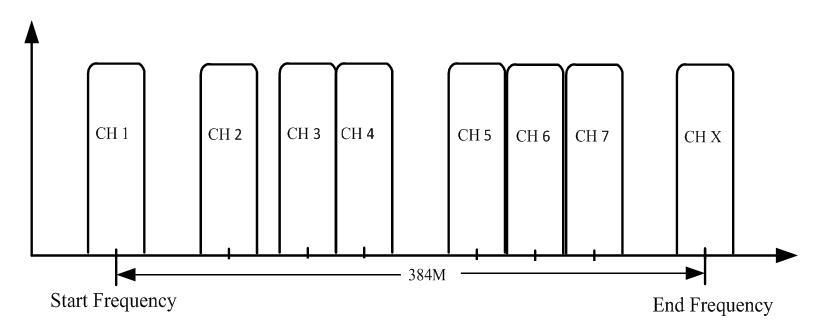

Ilustração de configuração de transportadora
Especificações
Entrada Entrada Máx. 1024 entradas IP através das portas de dados 1 e 2, portas
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Ethernet 100/1000M por placa filha (interface alternativa RJ45 e SFP)
Protocolo de Transporte TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
Taxa de transmissão
Máx. 840 Mbps para cada entrada GE
Canal de entrada 1024 fluxos de IP
Canal de saída 24 (ou 48)
PIDs máximos
Mux
Modulação
Parâmetros
Funções
256 por canal
Remapeamento PID (automático/manual opcional)
Ajuste preciso de PCR
Tabela PSI/SI gerada automaticamente
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
Canal de saída Saída de 24 (ou 48) portadoras não adjacentes
2 portas tipo F, saída de espelho, impedância de 75Ω - modelo de 24 canais
Saída RF Interface
4 portas tipo F (com 2 portas localizadas em cada placa filha ), impedância de 75Ω - modelo de 48 canais
LCA -50 dBc
Saída IP 24 (ou 48) saídas IP sobre UDP/RTP/RTSP através de portas de dados 3 e 4, unicast/multicast, portas Ethernet 100/1000M
Sistema Gerenciamento de NMS baseado na Web
Demissão 480 mm × 327 mm × 44,5 mm (L x C x A)
Peso 5,5 kg
Em geral
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Fonte de energia CA 100 V ± 10%, 50/60 Hz ou CA 220 V ± 10%, 50/60 Hz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Guia de pedidos
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Modelo 24ch
Entrada de 1024 IP para saída de portadoras ISDB-T de 24 canais, saída de 24 IP (com placa única) x
Modelo 48ch
Entrada IP 1024 x2 para saída de portadoras ISDB-T 24ch x2, Saída IP 24 x2 (com duas placas filhas) x
Ethernet 10G
Fonte de alimentação dupla
Conforme pedido Conforme pedido
Conforme pedido Conforme pedido
