Produktübersicht

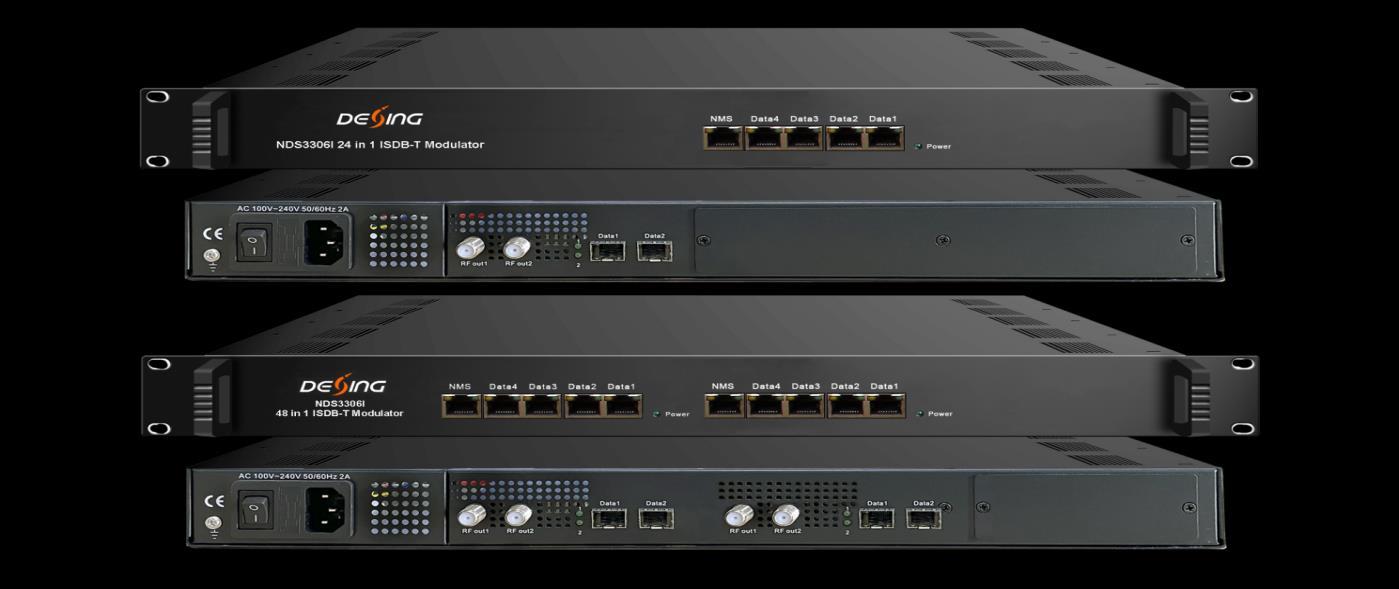

Der ISDB-T-Modulator NDS3306I ist das neueste Mux-Modulationsgerät, das von DEXIN entwickelt wurde. Er konvertiert IP-Streams in 24 (oder 48) ISDB-T-Nicht-Benachbarungsträger (50 MHz - 960 MHz), die über die
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Schnittstelle ausgegeben werden. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus und ist an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
l 6 GE-Ports (4*RJ45, 2*SFP), Ports 1-2 für Dateneingang (RJ45/SFP), Ports 3-4 für Datenausgang
l Max. 840 Mbit/s für jeden GE-Eingang
l Unterstützt die genaue PCR-Anpassung
l Unterstützt CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
l Unterstützt bis zu 256 PIDS-Neuzuordnungen pro Kanal
l Unterstützt 24 IP-Ausgabe über die Datenports 3 und 4 (pro Tochterkarte) über UDP/RTP/RTSP
l 24 (oder 48) nicht benachbarte Trägerausgänge, konform mit ISDB-Tb (ARIB STD-B31)
l Unterstützt webbasiertes Netzwerkmanagement

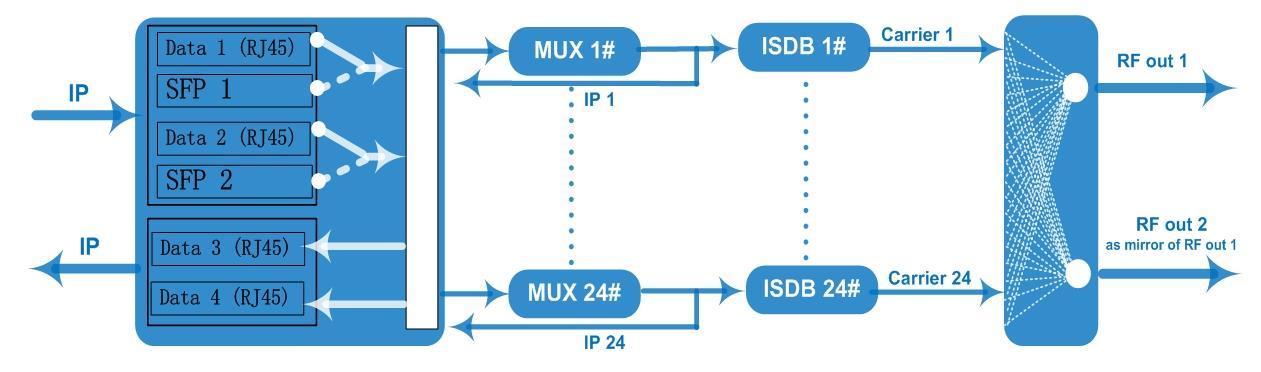

Inneres Prinzipdiagramm - (24 Träger pro Tochterkarte):

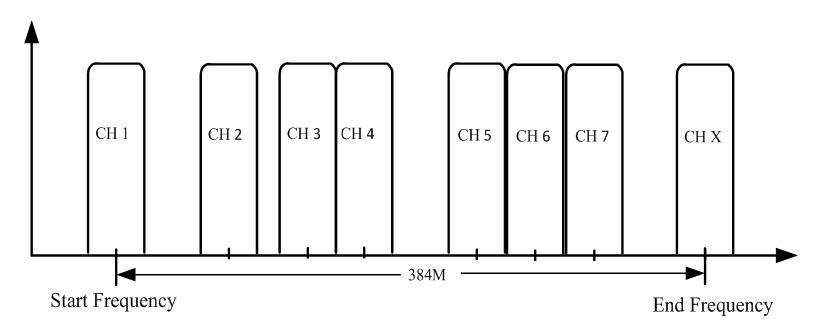

Abbildung der Trägereinstellung
Technische Daten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Eingang
Eingang
Kontakt: Tomleequan E-Mail:
Max. 1024 IP-Eingänge über die Datenports 1 und 2, 100/1000M
Ethernet-Ports pro Tochterkarte (alternativ RJ45- und SFP-Schnittstelle)
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal
1024 IP-Streams
Ausgabekanal 24 (oder 48)
Max. PIDs 256 pro Kanal
Mux
Modulation
Parameter
Funktionen
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
Ausgabekanal 24 (oder 48) nicht benachbarte Trägerausgangssignale
Schnittstelle
HF-Ausgang
2 F-Typ-Port-Spiegelausgang, 75 Ω Impedanz – 24-Kanal-Modell
4 F-Typ-Anschlüsse (mit 2 Anschlüssen auf jeder Tochterkarte ), 75 Ω Impedanz – 48-Kanal-Modell
ACLR -50 dBc
IP-Ausgabe 24 (oder 48) IP-Ausgabe über UDP/RTP/RTSP über die Datenports 3 und 4, Unicast/Multicast, 100/1000M Ethernet-Ports
System Webbasiertes NMS-Management
Abschied 480 mm × 327 mm × 44,5 mm (B x L x H)
Gewicht 5,5 kg
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz

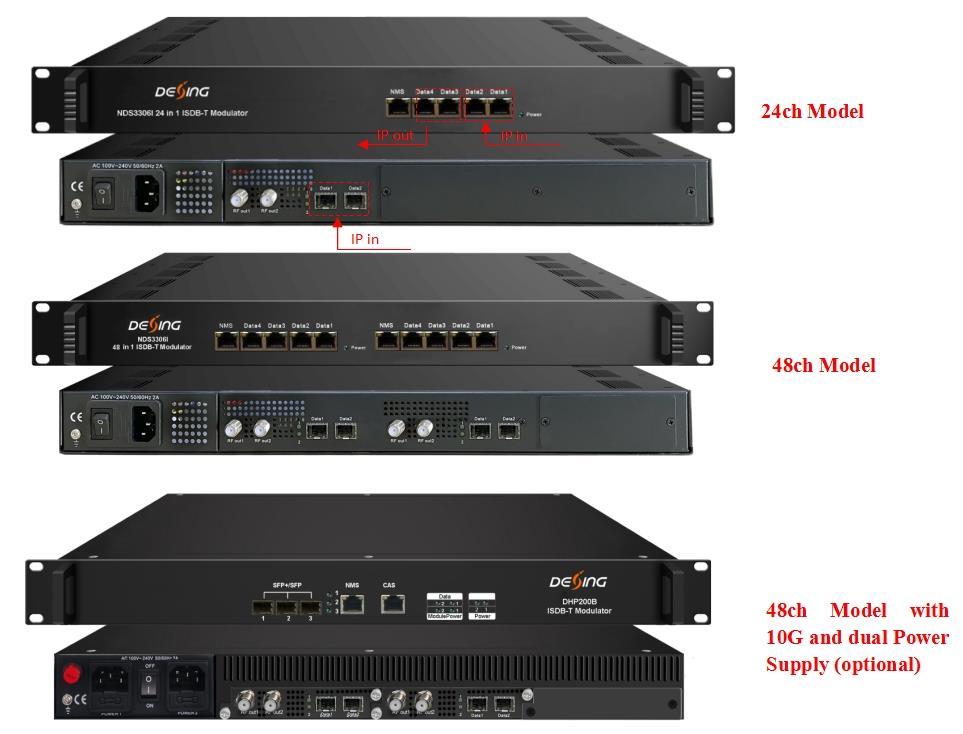

Bestellanleitung
24-Kanal-Modell 48-Kanal-Modell
1024 IP-Eingang zu 24-Kanal-ISDB-T-Trägerausgang, 24 IP-Ausgang (mit Einzelkarte) X
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1024 x2 IP-Eingang zu 24ch x2 ISDB-T-Trägerausgang, 24 x 2 IP-Ausgänge (mit zwei Tochterkarten) X
10G Ethernet
Duale Stromversorgung
Gemäß Bestellung Gemäß Bestellung
Gemäß Bestellung Gemäß Bestellung
