Modulatore QAM ad alte prestazioni DEXIN NDS3301A

Page 1

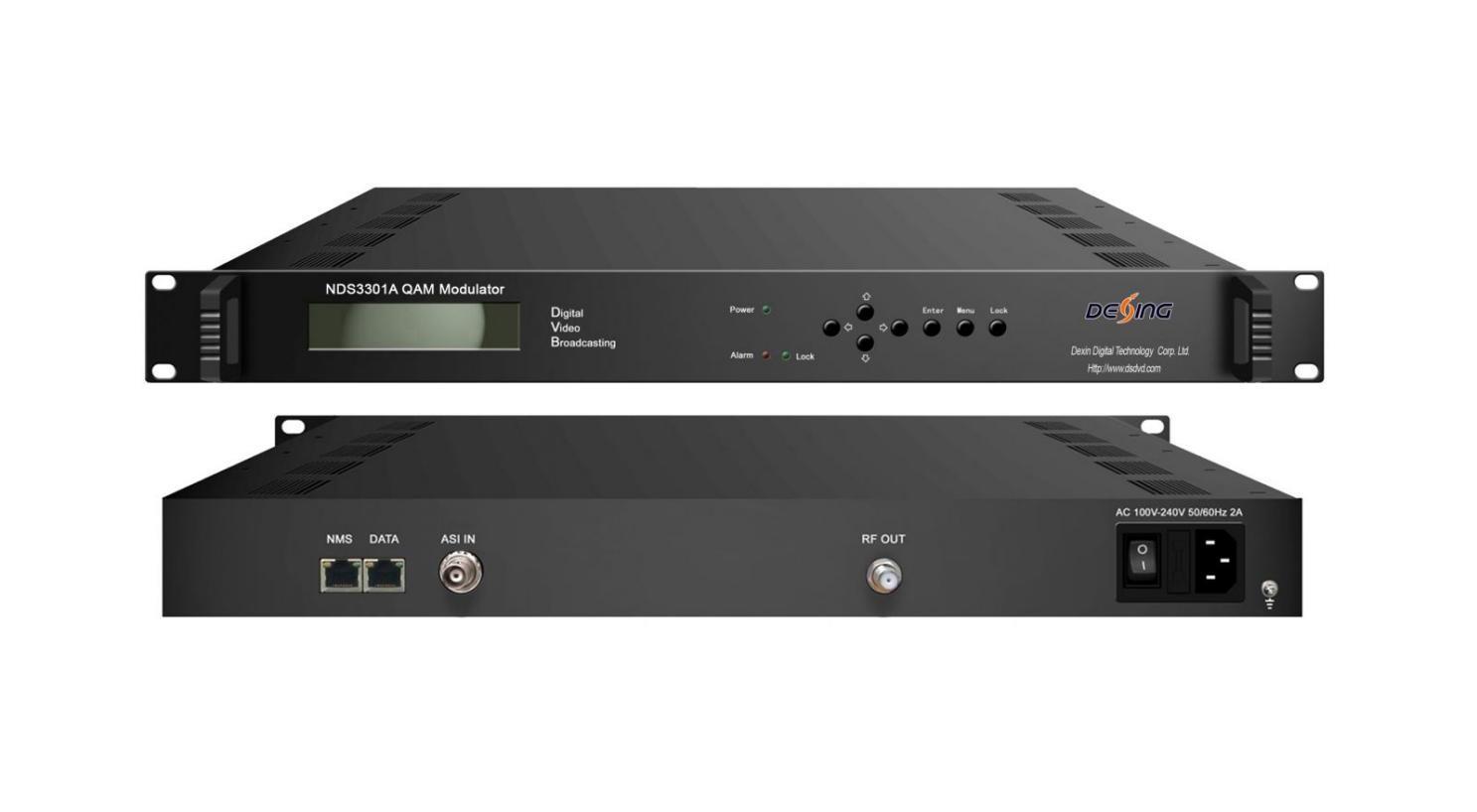

Modulatore QAM NDS3301A

Schema

Il modulatore DEXIN NDS3301A QAM è un modulatore ad alte prestazioni sviluppato secondo lo standard DVB-C (EN300429), che è lo standard delle telecomunicazioni satellitari a banda larga europee. Fornisce una capacità di ricezione più potente di vari TS provenienti da encoder, multiplexer, gateway DVB, scrambler e server video. Inoltre, il modulatore ha anche la funzione di emettere RF e contemporaneamente dispone il TS tramite codifica RS, interlacciamento convoluzionale e modulazione QAM. Questo dispositivo supporta il controllo locale e remoto tramite software NMS. Per l'ambito di campo, può essere utilizzato per Broadcasting, servizi interattivi, raccolta di notizie e altre applicazioni satellitari a banda larga.

Caratteristiche

* Pienamente conforme allo standard DVB-C (EN300 429), ITU-T J.83A/B/C

* Intervallo di regolazione della velocità del simbolo: 5,0 Msps ~ 9,0 Msps

* Cinque modalità di costellazione: 16QAM, 32QAM, 64QAM, 128QAM e 256QAM

* Supporta l'input ASI

* Enorme memoria buffer per il flusso di codice burst

* Eliminazione dei pacchetti nulli di intelligence, riempimento automatico del TS

* Supporta la regolazione accurata del PCR

* Supporta l'inserimento NIT

* Supporta il filtraggio PID, la rimappatura e l'aggiornamento PSI/SI in modo sincrono

* Gamma di frequenza di uscita: 30 MHz ~ 1000 MHz in incrementi di 1 kHz

* Intervallo di attenuazione della frequenza di uscita: -16 dBm~+12 dBm in step da 0,5 dB

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

* Funzionamento LCD e tastiera

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

* Funzionamento NMS basato sul Web

Specifiche

Ingresso

Modulazione

Uscita RF

Sistema

Generale

Ingresso ASI 1 canale, interfaccia BNC, 75Ω

Canale QAM 1

Standard EN300 429/ITU-T J.83A/B/C

Tasso di simbolo 5.0~9.0Msps,1ksps passo-passo

Costellazione 16, 32, 64, 128, 256QAM

Commissione Elettorale SR(204, 188)

Connettore Tipo F, impedenza 75Ω

Gamma RF 30~1000MHz,1kHzPasso

Attenuazione di uscita -16dBm~+12dBm, 0,5dB di avanzamento

Funzionamento LCD/tastiera e supporto NMS

Conversione dell'interfaccia inglese e cinese

Aggiornamento software Ethernet

Dimensioni (L*P*A) 482mm × 300mm × 44mm

Peso 2,3 kg

Temperatura 0~45℃(funzionamento); -20~80℃(stoccaggio)

Energia CA 110 V±10%, 50/60 Hz; o CA 220 V±10%, 50/60 Hz

Consumo 22W

Chi siamo

FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
