* 3 porte GE per input e output IP
* Supporta 8 (o 16) TS multiplexati su uscita UDP/RTP/RTSP
* 8 (o 16) uscite portanti non adiacenti, conformi a ISDB-Tb (ARIB STD-B31)
Tomleequan
Tomleequan
* Alternativa alla porta GE/SFP, con Data1 bidirezionale per i dati in entrata/uscita e Data2-4 unidirezionale per i dati in entrata
* Supporta 6 ingressi ASI e 2 uscite ASI come mirror, ingresso file TS tramite disco USB
* Supporta 8 (o 16) TS multiplexati su uscita UDP/RTP/RTSP
* 8 (o 16) uscite portanti non adiacenti ISDB-T, conformi allo standard ARIB STD-B31
Panoramica del prodotto

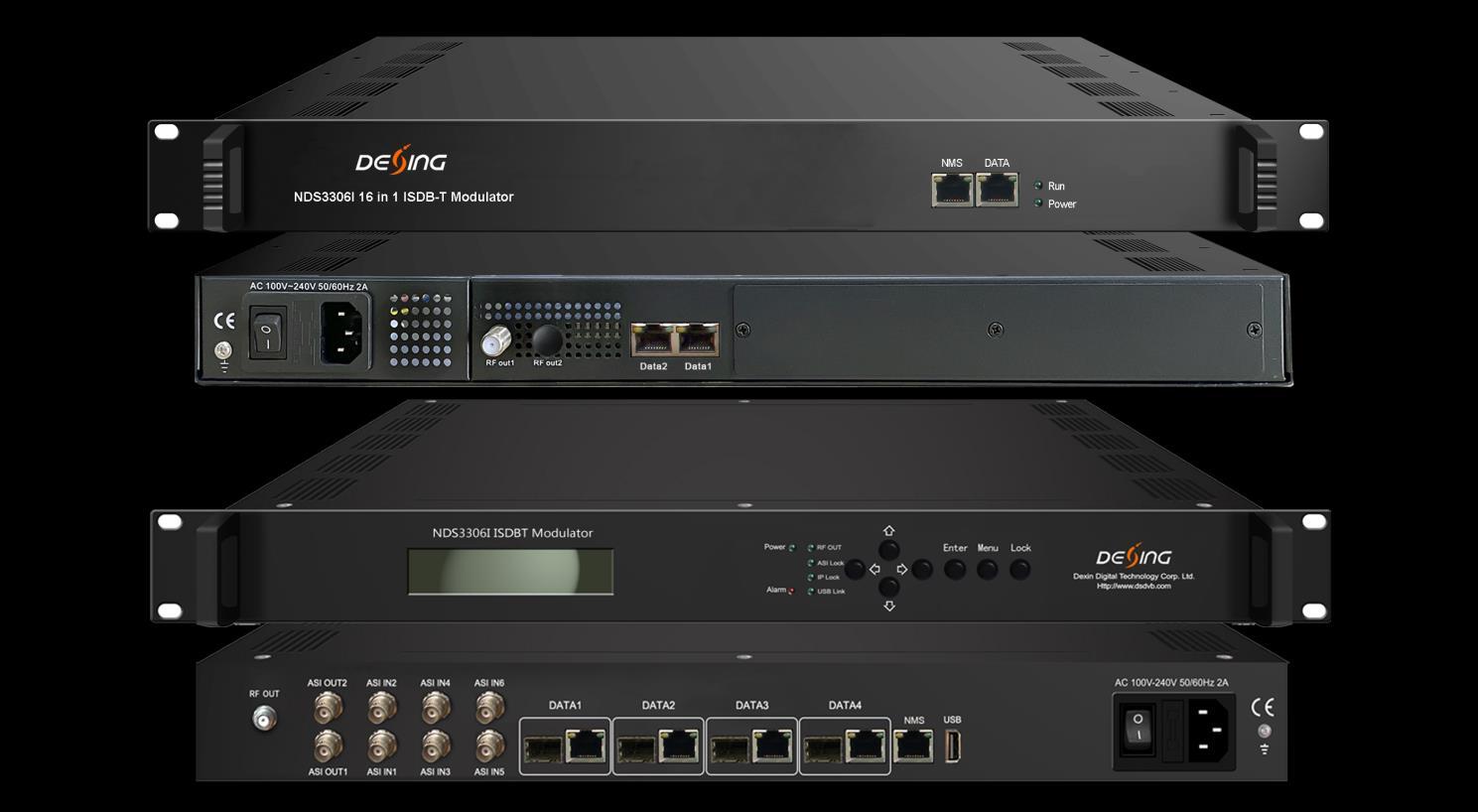

Il modulatore ISDB-T NDS3306I è l'ultimo dispositivo di modulazione Mux di ultima generazione sviluppato da DEXIN. Converte i flussi IP in 8 (o 16) portanti ISDB-T non adiacenti in uscita tramite l'interfaccia RF. Il dispositivo è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.
Caratteristiche principali
* Max 840 Mbps per ogni ingresso GE
* Supporta la regolazione PCR accurata
* Supporta il filtraggio CA, la rimappatura PID e la modifica PSI/SI
* Supporta fino a 256 rimappature PIDS per canale
* 8 (o 16) uscite portanti non adiacenti, conformi a ISDB-Tb (ARIB STD-B31)
* Supporta la gestione della rete basata sul Web

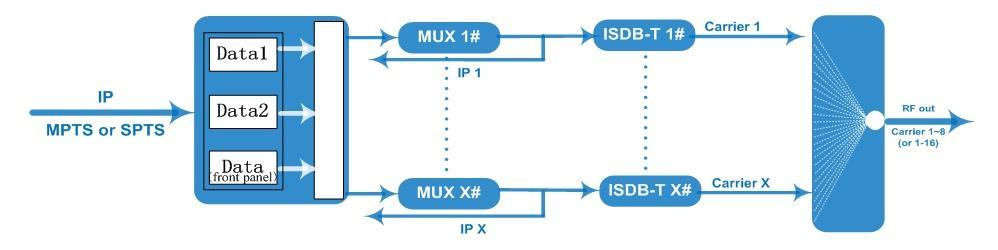

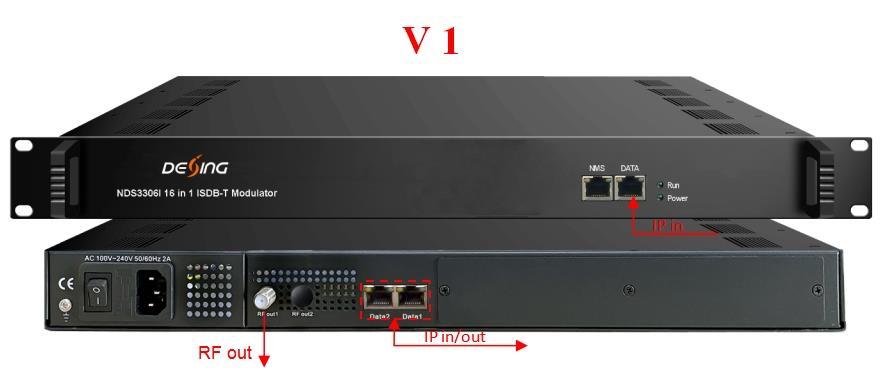

Grafico dei principi interni (V 1, 8ch o 16ch out per opzione)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Illustrazione dell'impostazione del vettore:
Specifiche
Ingresso Ingresso
Max 512 (o 1024) input IP tramite porta Ethernet 100/1000M (interfaccia SFP opzionale) su UDP/RTP, unicast e multicast, IGMP V2/V3, Max 840 Mbps per ogni input GE
6 Ingresso ASI, interfaccia BNC - solo per V2
Input file TS tramite disco USB - solo per V2
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Mux
Contatto: Tomleequan Email:
Canale di ingresso 512 (o 1024)
Canale di uscita 8 (o 16)
PID massimi 256 per canale
Rimappatura PID (automatica/manuale opzionale)
Funzioni
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Modulazione Parametri
Uscita RF
Uscita TS
Sistema
Generale
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita
RF -20dBm~+10dBm(87~117dbµV), passo 0,1dB
Canale di uscita 8 (o 16) portanti non adiacenti in uscita
Interfaccia 1 porta di tipo F, impedenza 75Ω
ACL -50 dBc
8 (o 16) output IP su UDP/RTP/RTSP, unicast/multicast
Porte Ethernet 100/1000M
2 uscite ASI, una come specchio - solo per V2
Gestione NMS basata sul Web; Gestione LCD+tastiera - solo per V2
Dimissione 480 mm × 327 mm × 44,5 mm (larghezza x lunghezza x altezza)
Peso 5,5 kg
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione
elettrica
Guida all'ordine:
CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Ingresso 512 IP per portanti ISDB-T a 8 canali, uscita 8 IP X X
Ingresso 1024 IP a 16 canali ISDB-T, uscita 16 IP X
6 Ingresso ASI e file TS immessi tramite disco USB X X
2 Specchietto retrovisore ASI fuori X X Gestione LCD+tastiera X X
