Modulatore ISDB-T 24in1/48in1 NDS3306I
Panoramica del prodotto
Il modulatore ISDB-T NDS3306I è l'ultimo dispositivo di modulazione Mux di ultima generazione sviluppato da DEXIN. Converte i flussi IP in 24 (o 48) portanti ISDB-T non adiacenti (50 MHz~960 MHz) in uscita tramite
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
interfaccia RF. Il dispositivo è inoltre caratterizzato da un elevato livello di integrazione, elevate prestazioni e basso costo, adattabile al sistema di trasmissione DTV di nuova generazione.
Caratteristiche principali
l 6 porte GE (4*RJ45, 2*SFP), porte 1-2 per input dati (RJ45/SFP), porte 3-4 per output dati
l Max 840Mbps per ogni ingresso GE l Supporta la regolazione PCR accurata
l Supporta il filtraggio CA, la rimappatura PID e la modifica PSI/SI
l Supporta fino a 256 rimappature PIDS per canale
l Supporta 24 output IP tramite porte dati 3 e 4 (per scheda figlia) su UDP/RTP/RTSP
l 24 (o 48) uscite portanti non adiacenti, conformi a ISDB-Tb (ARIB STD-B31)
l Supporta la gestione della rete basata sul Web

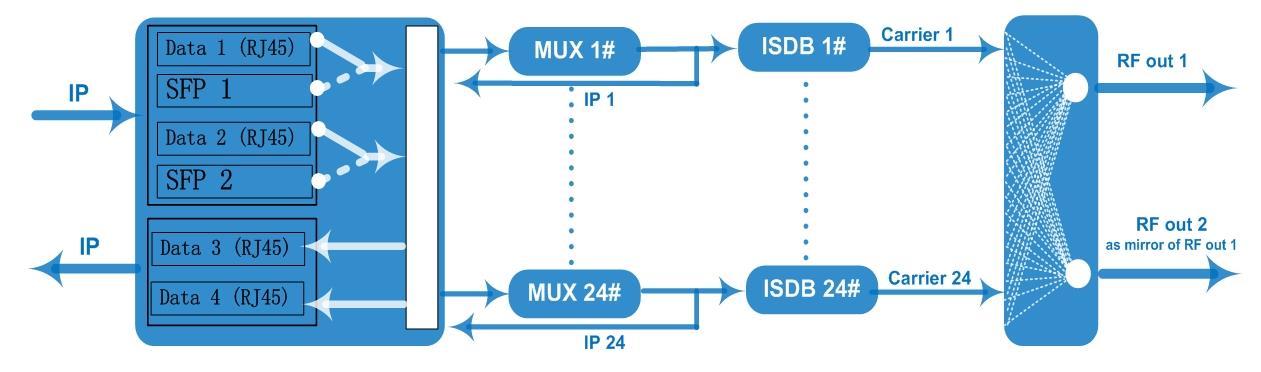

Tabella dei principi interni - (24 vettori per scheda figlia):

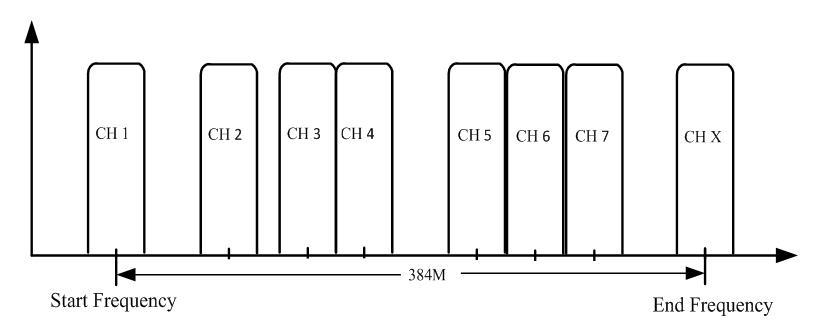

dell'impostazione del vettore
Specifiche
Ingresso Ingresso
Max 1024 IP in ingresso tramite porte dati 1 e 2, porte Ethernet 100/1000M per scheda figlia (interfaccia RJ45 e SFP alternativa)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Protocollo di trasporto TS su UDP/RTP, unicast e multicast, IGMP V2/V3
Tasso di trasmissione
Max 840 Mbps per ogni ingresso GE
Canale di ingresso 1024 flussi IP
Canale di uscita 24 (o 48)
PID massimi 256 per canale
Mux
Funzioni
Rimappatura PID (automatica/manuale opzionale)
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Modulazione
Parametri
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita
RF -20dBm~+10dBm(87~117dbµV), passo 0,1dB
Canale di uscita 24 (o 48) portatori non adiacenti in uscita
Interfaccia
Uscita RF
2 porte di tipo F, uscita specchio, impedenza 75Ω - modello 24ch
4 porte di tipo F (con 2 porte situate in ciascuna scheda figlia ), impedenza 75Ω - modello 48ch
ACL -50 dBc
Uscita IP 24 (o 48) output IP su UDP/RTP/RTSP tramite porte dati 3 e 4, unicast/multicast, porte Ethernet 100/1000M
Sistema Gestione NMS basata sul Web
Dimissione 480 mm × 327 mm × 44,5 mm (larghezza x lunghezza x altezza)
Peso 5,5 kg
Generale
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione elettrica
CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Guida all'ordine
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

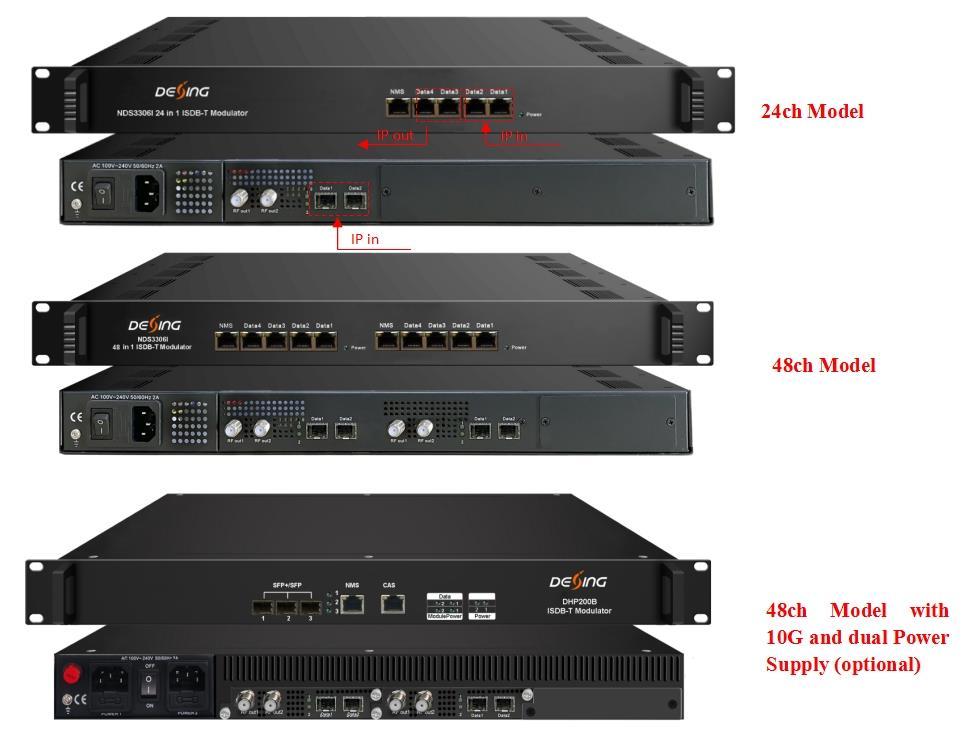

Modello 24ch Modello 48ch
Ingresso 1024 IP a 24 canali ISDB-T, uscita 24 IP (con scheda singola) X
Ingresso IP 1024 x2 a 24ch x2 portanti ISDB-T in uscita, Uscita IP 24 x2 (con due schede figlie) X
Ethernet 10G
Doppia alimentazione
Come da ordine Come da ordine
Come da ordine Come da ordine
