Modulateur DVB-T 8 en 1/16 en 1/24 en 1 NDS3308T
Présentation du produit
Le modulateur DVB-T 8 en 1/16 en 1/24 en 1 NDS3308T est un appareil tout-en-un développé par DEXIN. Il prend en charge un maximum de 256 (ou 512 ou 768) entrées IP via le port GE/SFP et dispose de 8 (ou 16 ou 24) canaux de multiplexage et de 8 (ou 16 ou 24) canaux de modulation DVB-T de porteuses non adjacentes (50 MHz à 960 MHz). L'appareil se caractérise par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable au système de diffusion DTV de nouvelle génération.
Caractéristiques principales
* 3 ports GE pour entrée et sortie IP --Version I et II 6 ports GE (4*RJ45, 2*SFP), données 1-4 pour entrée IP (RJ45/SFP), données 3-4 pour sortie IP Version III
* Max 840 Mbps pour chaque entrée
* Prend en charge un ajustement PCR précis
* Prend en charge le remappage PID et l'édition PSI/SI
* Prend en charge jusqu'à 180 remappages PID par canal
* Prise en charge de 8 (ou 16, ou 24) TS multiplexés sur sortie UDP/RTP/RTSP
* Sortie 8 (ou 16, ou 24) porteuses DVB-T non adjacentes, conforme à la norme ETSI EN300 744
* Prend en charge l'encodage RS (204,188)
* Prise en charge de la gestion de réseau basée sur le WebPrésentation du produit
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :

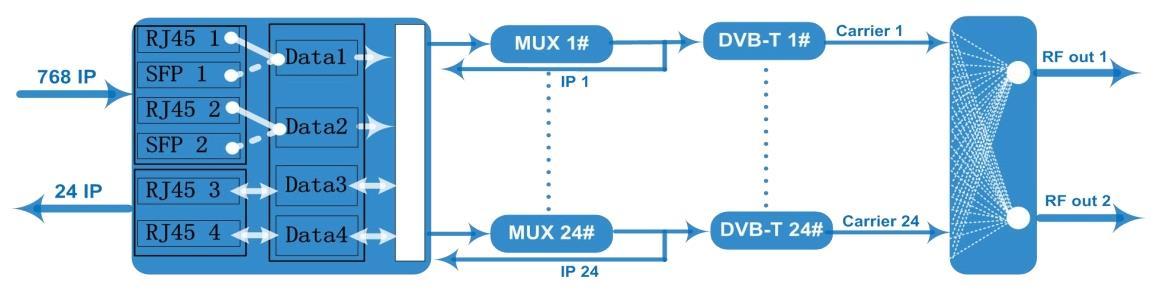

Tableau des principes internes
Version I & II - Pour les transporteurs 8 et 16) :
Version III - Pour 24 transporteurs sortants) ::
Illustration des paramètres du transporteur
Caractéristiques
Saisir Saisir
Entrée IP max. 256/512 via 3 ports Ethernet 100/1000M (interface SFP en option) (port de données du panneau avant, données 1 et données 2). - Pour les versions I et II
Entrée IP max. 768 via les ports de données 1 à 4 ports Ethernet 100/1000M (alternative d'interface RJ45 et SFP).
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Multiplexeur
Modulation
Paramètres
–Pour la version III
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission Max 840 Mbps pour chaque canal d'entrée
Canal d'entrée
256 flux IP - Version I
512 flux IP - Version II
768 flux IP - Version III
Canal de sortie 8 (ou 16, ou 24)
Nombre maximal de PID 180 par canal
Remappage PID (automatique/manuel en option)
Sortie RF
Sortie TS
Fonctions
Canal de sortie
Norme de modulation
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
Sortie 8 porteuses non adjacentes - Version I
Sortie de 16 porteuses non adjacentes - Version II
Sortie 24 porteuses non adjacentes - Version III
ETSI EN300 744
Constellation QPSK/16QAM/64QAM
Bande passante 6/7/8 MHz
Mode Trans 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Interface
Portée RF
Niveau de sortie
Port de sortie de type F pour 8 (ou 16) porteuses non adjacentes
50~960 MHz, pas de 1 kHz
-20~+10dbm (pour toutes les porteuses), pas de 0,5db
MER ≥ 40 dB
LCA -55 dBc
8 (ou 16, ou 24) sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports Ethernet 100/1000M
Système Gestion de réseau basée sur le Web
Démission
Général
420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation
électrique
Guide de commande :
CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
Version Version Version
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
I II III
256 entrées IP vers 8 canaux de sortie porteuses DVB-T, 8 sorties IP x 512 entrées IP vers 16 canaux de sortie porteuses DVB-T, 16 sorties IP x
768 entrées IP vers 24 canaux de sortie porteuses DVB-T, 24 sorties IP x
