Description générale
L'encodeur et modulateur DEXIN NDS3556HS HD est conçu sur la base de l'électronique grand public qui permet l'entrée de signal HDMI dans les distributions TV avec des applications dans le divertissement à domicile, le contrôle de surveillance, l'affichage numérique hôtelier, etc.
Il s'agit d'un appareil tout-en-un intégrant l'encodage et la modulation pour convertir les signaux audio/vidéo en sortie RF DVB-C/DVB-T/ISDB-T/ATSC.
La source des signaux peut provenir d'un décodeur, d'un récepteur satellite, de caméras de télévision en circuit fermé, etc. Son signal de sortie doit être reçu par des téléviseurs ou des décodeurs, etc.
Caractéristiques principales
*Entrée HDMI avec vidéo H.265/h.264
*Sortie RF DVB-C/DVB-T/ISDB-T/ATSC en option
*Sortie IP sur UDP, RTP/RTSP
*Prise en charge du transfert AC3

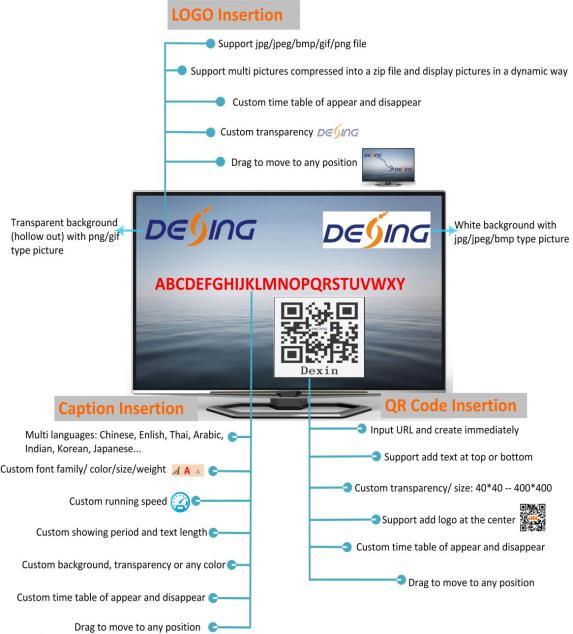

*Prise en charge de l'insertion OSD (logo/code QR/légende) (en option)

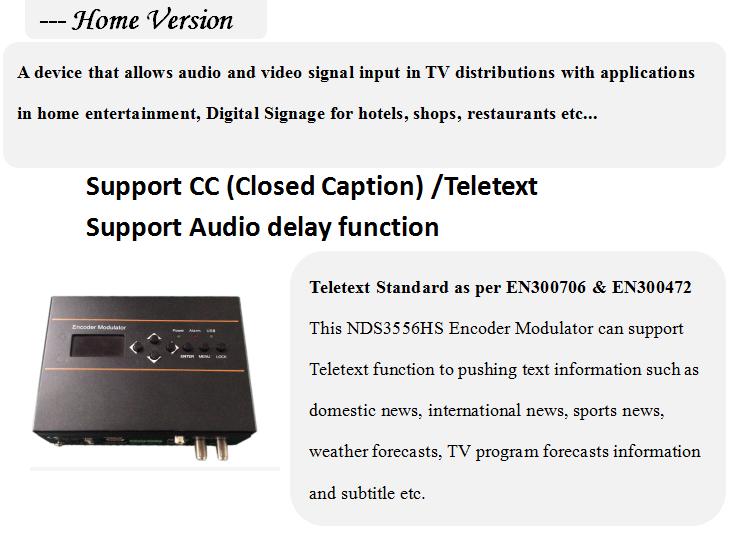

*Prise en charge des sous-titres codés (CC)/télétexte
* Prise en charge de la fonction de retard audio
* Écran LED pour une gestion facile
Connexion système
Apparence et description
Spécifications techniques
Section d'encodage HDMI
Codage
Interface
Chroma
Débit binaire
Formats de vidéo HEVC/H.265, MPEG 4 AVC/H.264
HDMI*1. Sortie en boucle HDMI*1
Résolution 1920*1080_60P, 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59.94 1280*720_50P
4:2:0
1 Mbps à 15 Mbps
Contrôle des taux CBR/VBR
Structure du GOP Propriété intellectuelle
Audio Format d'encodage MPEG-1 couche 2, LC-AAC, HE-AAC, HE-AAC V2; Passage AC3
Taux d'échantillonnage
32 KHz, 44,1 KHz, 48 KHz
Débit binaire 48 à 384 Kbps
Sortie IP
Sortie IP sur UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M)
Section modulateur DVB-C
Standard
J.83A (DVB-C), J.83B
MER ≥ 40 dB
Fréquence RF
100-1000 MHz, pas de 1 kHz
Niveau de sortie RF -20~ -5 dBm, pas de 1 dB
Débit de symboles 5.000~7.000Msps réglable
J.83A
J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Bande passante 8M 6M
Section modulateur DVB-T
Standard DVB-T COFDM
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde
1/32, 1/16, 1/8, 1/4
Mode de transmission : 2K, 8K
MER ≥ 35 dB
Fréquence RF
Niveau de sortie RF
100-900 MHz, pas de 1 kHz
-63~ -16 dBm, pas de 1 dB
Section modulateur ISDB-T (en option)
Standard Norme ARIB-B31
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde
1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code
Fréquence RF
1/2, 2/3, 3/4, 5/6, 7/8
100~900MHz, pas de 1KHz
Niveau de sortie RF -63~ -16 dBm, pas de 1 dB
Section modulateur ATSC (en option)
Standard ATSC A/53
Constellation 8 VSB
Niveau de sortie RF
-63~-16 dBm (44~91 dBµV), pas de 1 dB
MER ≥ 35 dB
Fréquence RF
100~900MHz, pas de 1KHz
Niveau de sortie RF
Système
Gestion
Langue Anglais
Mise à niveau Mise à jour du site Web
Général
Alimentation
Insertion OSD (logo/code QR/légende)
