Tomleequan
* 3 portas GE para entrada e saída IP
* Suporta 8 (ou 16) TS multiplexados sobre saída UDP/RTP/RTSP
* Saída de 8 (ou 16) portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227 Modulador ISDBT NDS3306i 8in1/16in1
Contato: Tomleequan E-mail:
+8613922702227
* Alternativa de porta GE/SFP, com Data1 bidirecional para entrada/saída de dados e Data2-4 unidirecional para entrada de dados
* Suporta 6 entradas ASI e 2 saídas ASI como espelho, entrada de arquivo TS através de disco USB
* Suporta 8 (ou 16) TS multiplexados sobre saída UDP/RTP/RTSP
* Saída de 8 (ou 16) portadoras não adjacentes ISDB-T, em conformidade com o padrão ARIB STD-B31
Visão geral do produto
O modulador NDS3306I ISDB-T é o mais recente dispositivo de modulação Mux de geração desenvolvido pela DEXIN. Ele converte fluxos IP para 8 (ou 16) portadoras não adjacentes ISDB-T com saída por meio da interface RF. O dispositivo também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão DTV de nova geração.
Principais características
* Máx. 840 Mbps para cada entrada GE
* Suporta ajuste preciso de PCR
* Suporta filtragem CA, remapeamento PID e edição PSI/SI
* Suporta até 256 remapeamentos PIDS por canal
* Saída de 8 (ou 16) portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31)
* Suporte ao gerenciamento de rede baseado na Web
Quadro de Princípios Internos
(V 1, 8 canais ou 16 canais de saída para opção)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

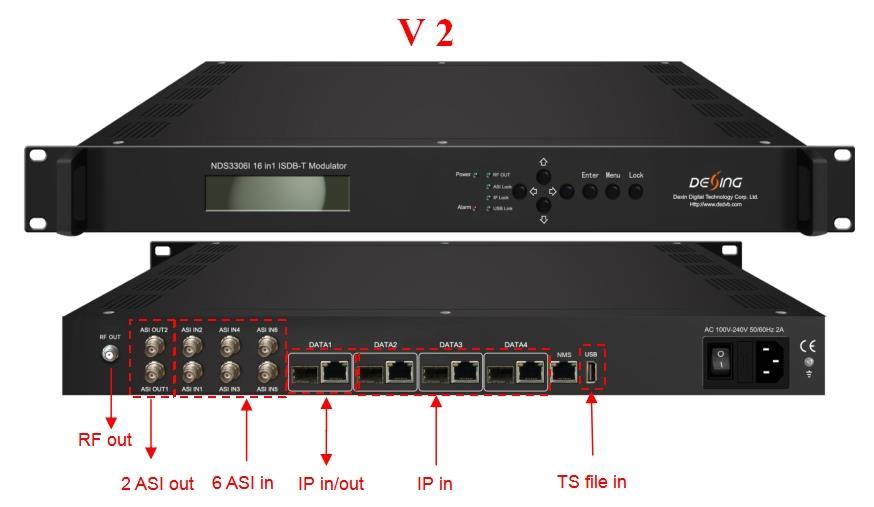

(V 2, 8 canais ou 16 canais de saída para opção)
Ilustração de configuração da operadora:
Especificações
Entrada Entrada
Máx. 512 (ou 1024) entradas IP através da porta Ethernet 100/1000M (interface SFP opcional) sobre UDP/RTP, unicast e multicast, IGMP V2/V3, Máx. 840 Mbps para cada entrada GE
6 entradas ASI, interface BNC - somente para V2 Entrada de arquivo TS por meio de disco USB - somente para V2
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Mux
Modulação
Parâmetros
Saída RF
Saída TS
Sistema
Contato: Tomleequan E-mail:
Canal de entrada 512 (ou 1024)
Canal de saída 8 (ou 16)
PIDs máximos 256 por canal
Remapeamento PID (automático/manual opcional)
Em geral
Funções
Ajuste preciso de PCR
Tabela PSI/SI gerada automaticamente
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
Canal de saída Saída de 8 (ou 16) portadoras não adjacentes
Interface 1 porta tipo F, impedância de 75Ω
LCA -50 dBc
8 (ou 16) saídas IP sobre UDP/RTP/RTSP, unicast/multicast Portas Ethernet 100/1000M
2 saídas ASI, uma como espelho - somente para V2
Gerenciamento de NMS baseado na Web;
Gerenciamento de LCD+Teclado - somente para V2
Demissão 480 mm × 327 mm × 44,5 mm (L x C x A)
Peso 5,5 kg
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Fonte de energia
Guia de pedidos:
CA 100 V ± 10%, 50/60 Hz ou CA 220 V ± 10%, 50/60 Hz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
8ch
16ch
8ch
512 entradas IP para saída de portadoras ISDB-T de 8 canais, 8 saídas IP x x
16ch
Entrada de 1024 IP para saída de portadoras ISDB-T de 16 canais, saída de 16 IP x x
6 entradas ASI e arquivos TS inseridos por disco USB x x 2 espelhos ASI para fora x x Gerenciamento de LCD+Teclado x x
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
