* 3 puertos GE para entrada y salida IP
* Admite 8 (o 16) TS multiplexados sobre salida UDP/RTP/RTSP
* Salida de 8 (o 16) portadoras no adyacentes, compatible con ISDB-Tb (ARIB STD-B31)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227 Modulador
* Alternativa de puerto GE/SFP, con Data1 bidireccional para entrada/salida de datos y Data2-4 unidireccional para entrada de datos
* Admite 6 entradas ASI y 2 salidas ASI como espejo, entrada de archivo TS a través de disco USB
* Admite 8 (o 16) TS multiplexados sobre salida UDP/RTP/RTSP
* Salida de 8 (o 16) portadoras no adyacentes ISDB-T, compatible con el estándar ARIB STD-B31
Descripción general del producto
El modulador ISDB-T NDS3306I es el dispositivo de modulación Mux de última generación desarrollado por DEXIN. Convierte flujos IP en 8 (o 16) portadoras ISDB-T no adyacentes que se emiten a través de la interfaz RF. El dispositivo también se caracteriza por su alto nivel de integración, alto rendimiento y bajo costo. Esto lo hace muy adaptable a los sistemas de transmisión DTV de nueva generación.
Características principales
* Máximo 840 Mbps para cada entrada GE
* Admite un ajuste preciso de PCR
* Admite filtrado CA, reasignación de PID y edición PSI/SI
* Admite hasta 256 reasignaciones de PIDS por canal
* Salida de 8 (o 16) portadoras no adyacentes, compatible con ISDB-Tb (ARIB STD-B31)
* Admite gestión de red basada en web

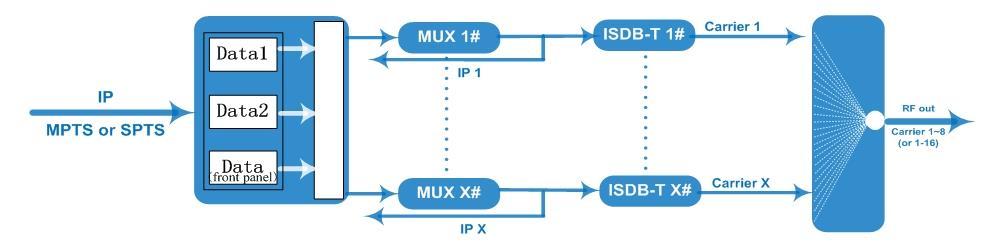

Cuadro del principio interno
(V 1, 8 canales o 16 canales de salida como opción)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

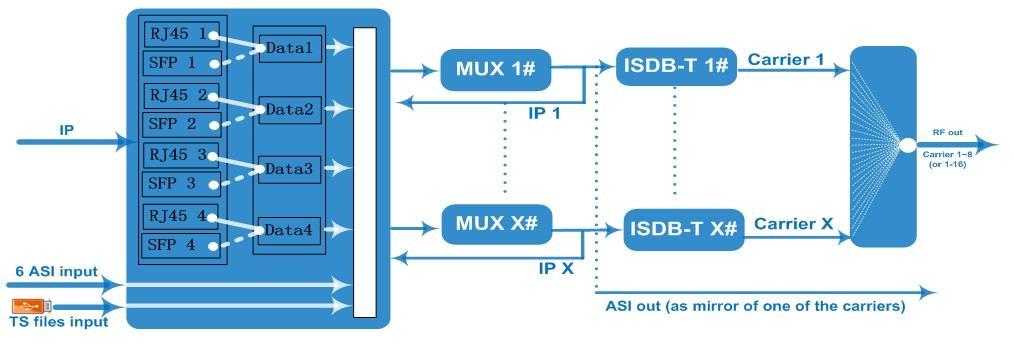

(V 2, 8 canales o 16 canales de salida como opción)

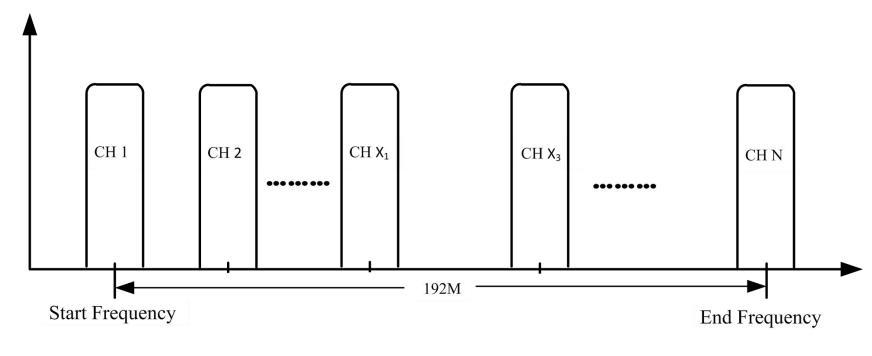

Ilustración de configuración del operador:
Presupuesto
Aporte Aporte
Entrada de IP máxima de 512 (o 1024) a través del puerto Ethernet 100/1000M (interfaz SFP opcional) sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3, máximo de 840 Mbps para cada entrada GE
6 entradas ASI, interfaz BNC - solo para V2
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Mux
Modulación
Parámetros
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Entrada de archivo TS a través de disco USB (solo para V2)
Canal de entrada 512 (o 1024)
Canal de salida 8 (o 16)
PID máximos 256 por canal
Reasignación de PID (opcional automática o manual)
Salida RF
Salida TS
Sistema
Funciones
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20dBm~+10dBm(87~117dbµV), incrementos de 0,1dB
Canal de salida Salida de 8 (o 16) portadoras no adyacentes
Interfaz 1 puerto tipo F, impedancia de 75 Ω
LCR de CA -50 dBc
Salida de 8 (o 16) IP a través de UDP/RTP/RTSP, unidifusión/multidifusión
Puertos Ethernet 100/1000M
2 salidas ASI, una como espejo (solo para V2)
Gestión de NMS basada en web;
Gestión de LCD y teclado (solo para V2)
Dimisión 480 mm × 327 mm × 44,5 mm (Ancho × Largo × Alto)
Peso 5,5 kilos
General
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Fuente de alimentación CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Guía de pedidos:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Modelo de 8 canales
Modelo de 16 canales
Modelo de 8 canales
Entrada de 512 IP a 8 canales de salida de portadora ISDB-T, 8 salidas IP incógnita incógnita
Modelo de 16 canales
Entrada de 1024 IP a 16 canales de salida de portadora ISDB-T, 16 salidas IP incógnita incógnita
6 Entrada ASI y entrada de archivos TS mediante disco USB incógnita incógnita
2 salidas de espejo ASI incógnita incógnita Gestión de LCD+Teclado incógnita incógnita
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

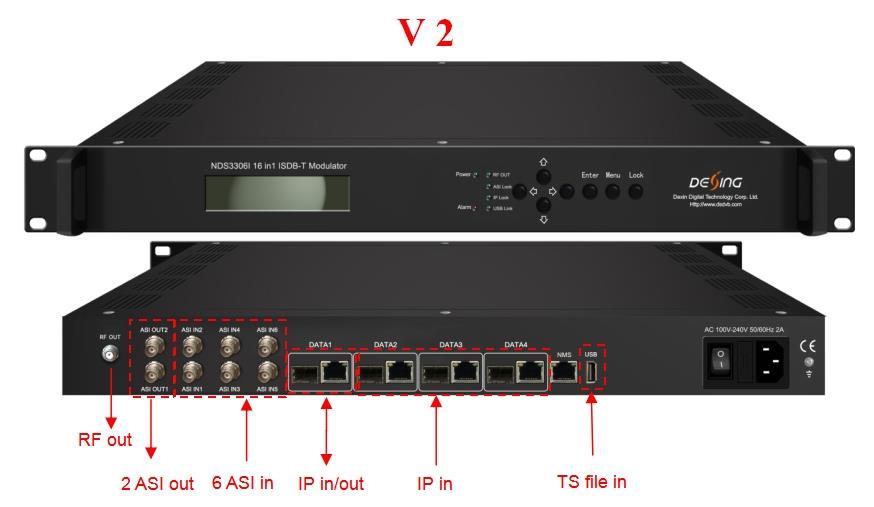

Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227 V1 V2
