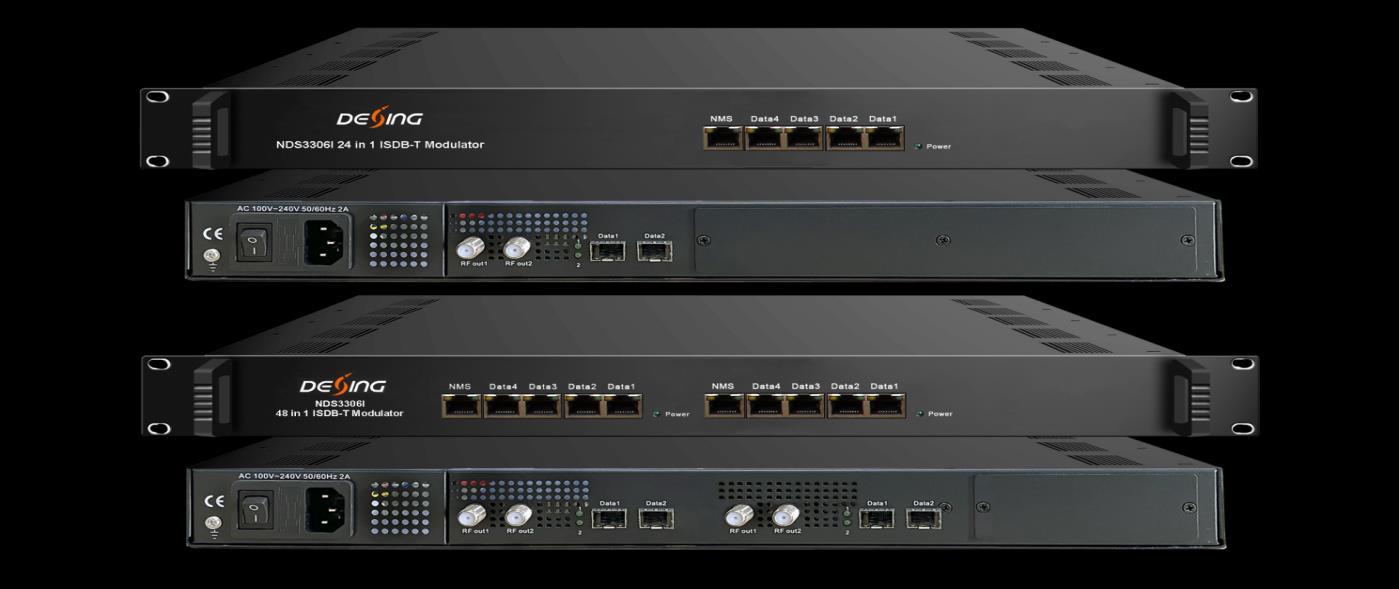

Modulador ISDB-T 24 en 1/48 en 1 NDS3306I
Descripción general del producto
El modulador ISDB-T NDS3306I es el dispositivo de modulación Mux de última generación desarrollado por DEXIN. Convierte transmisiones IP a 24 (o 48) portadoras ISDB-T no adyacentes (50 MHz ~ 960 MHz) de
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
salida a través de la interfaz RF. El dispositivo también se caracteriza por un alto nivel de integración, alto rendimiento y bajo costo, lo que lo hace adaptable al sistema de transmisión DTV de nueva generación.
Características principales
l 6 puertos GE (4*RJ45, 2*SFP), puertos 1-2 para entrada de datos (RJ45/SFP), puertos 3-4 para salida de datos
l Máximo 840 Mbps para cada entrada GE
l Admite un ajuste preciso de PCR
l Admite filtrado de CA, reasignación de PID y edición de PSI/SI
l Admite hasta 256 reasignaciones de PIDS por canal
l Admite salida de 24 IP a través de los puertos de datos 3 y 4 (por tarjeta secundaria) a través de UDP/RTP/RTSP
Salida de 24 (o 48) portadoras no adyacentes, compatible con ISDB-Tb (ARIB STD-B31)
l Admite gestión de red basada en web
Principio Interno (24 portadores por tarjeta hija):
Ilustración de configuración del operador
Presupuesto
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aporte
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aporte
Protocolo de transporte
Velocidad de transmisión
Canal de entrada
Mux
Modulación
Parámetros
Entrada máxima de 1024 IP a través de los puertos de datos 1 y 2, puertos Ethernet de 100/1000 M por tarjeta secundaria (interfaz RJ45 y SFP alternativa)
TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Máximo 840 Mbps para cada entrada GE
1024 transmisiones IP
Canal de salida 24 (o 48)
PID máximos
Funciones
256 por canal
Reasignación de PID (opcional automática o manual)
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF
-20dBm~+10dBm(87~117dbµV), incrementos de 0,1dB
Canal de salida Salida de 24 (o 48) portadoras no adyacentes
Salida de espejo de puerto tipo F 2, impedancia de 75 Ω - modelo de 24 canales
Interfaz
Salida RF
Salida IP
Puerto tipo 4 F (con 2 puertos ubicados en cada tarjeta secundaria ), impedancia de 75 Ω - modelo de 48 canales
LCR de CA -50 dBc
Salida de 24 (o 48) IP a través de UDP/RTP/RTSP a través de los puertos de datos 3 y 4, unidifusión/multidifusión, puertos Ethernet 100/1000M
Sistema Gestión de NMS basada en la web
Dimisión
General
480 mm × 327 mm × 44,5 mm (Ancho × Largo × Alto)
Peso 5,5 kilos
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Fuente de alimentación
Guía de pedidos
CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz

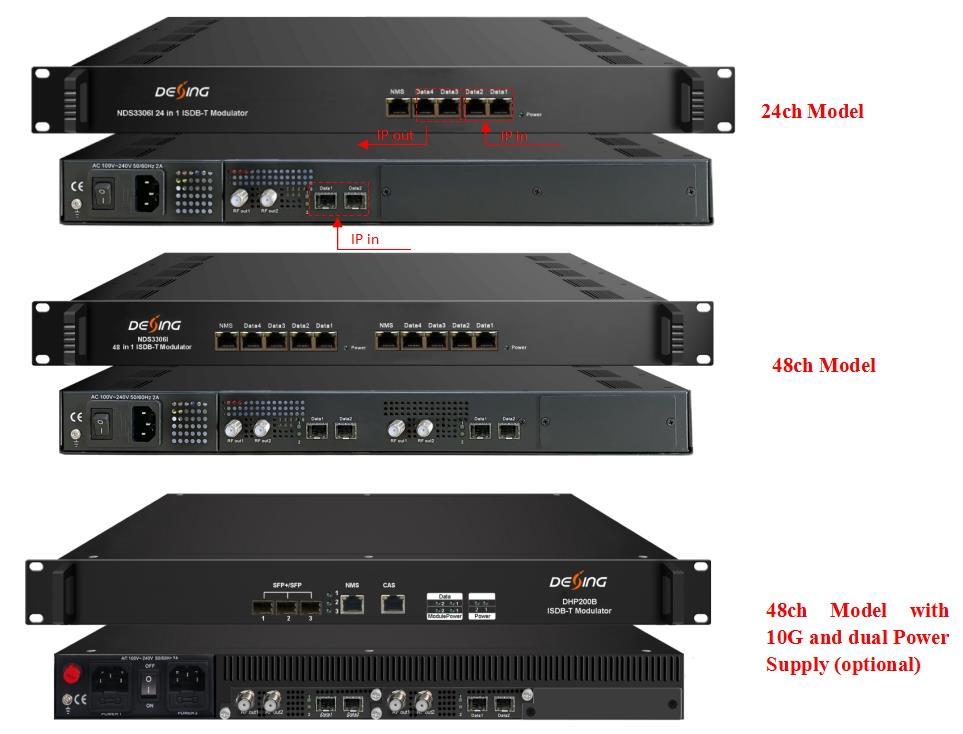

Modelo de 24 canales
Entrada de 1024 IP a 24 canales de salida de portadora ISDB-T, salida de 24 IP (con una sola tarjeta) incógnita
Modelo de 48 canales
Entrada IP 1024 x2 a salida portadora ISDB-T de 24 canales x2, Salida IP 24 x2 (con dos tarjetas secundarias) incógnita
Ethernet de 10 G Según pedido Según pedido
Fuente de alimentación dual Según pedido Según pedido
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
