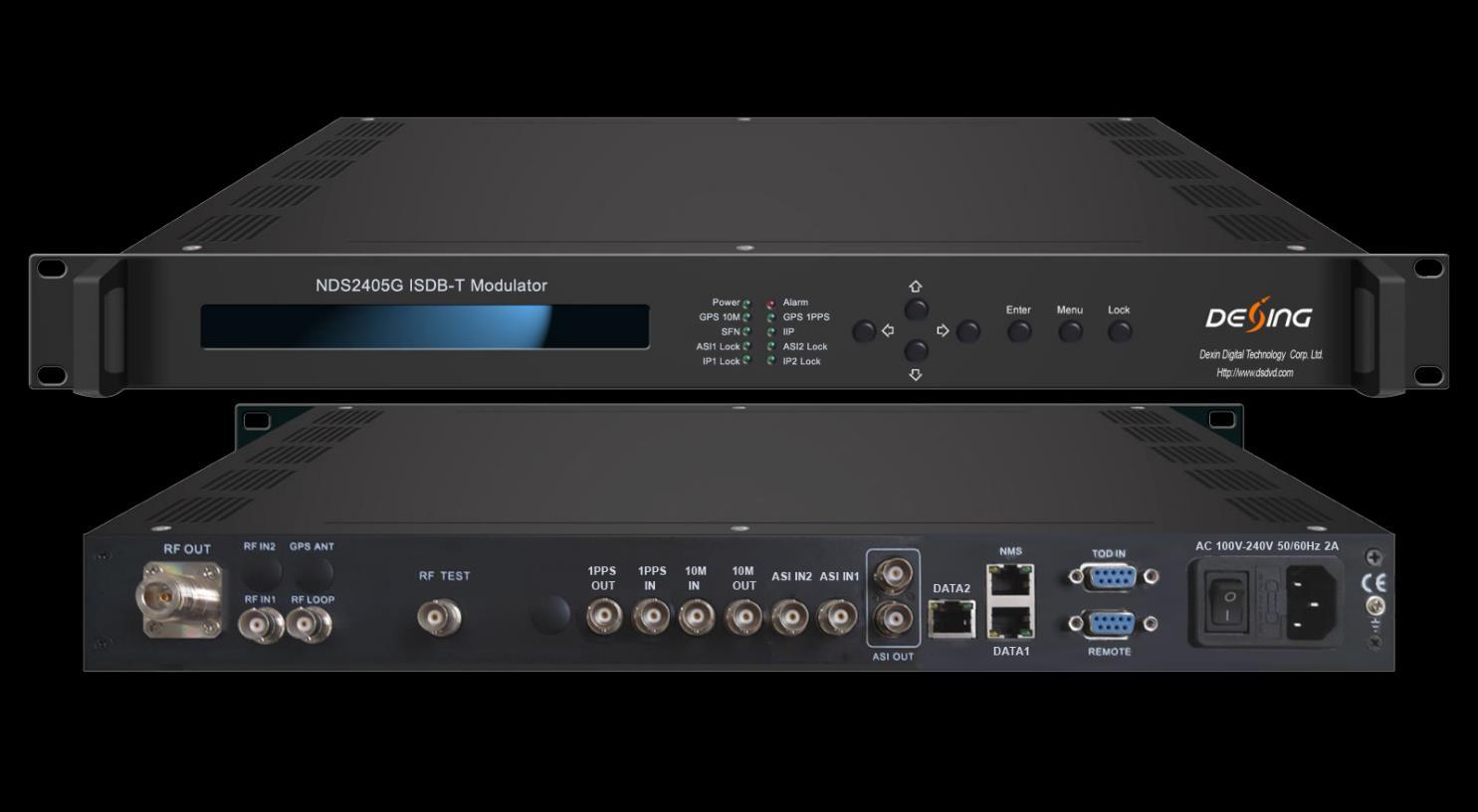

Modulador NDS2405G ISDB-T
Contorno
O modulador NDS2405G ISDB-T foi desenvolvido para adaptar a televisão digital terrestre do Brasil, Argentina e outros países da América do Sul. A codificação de canal e o modo de modulação do modulador estão em total conformidade com o padrão ARIB STD-B31. Este modulador ISDB-T suporta duas entradas ASI e duas IP, rede de frequência única e rede multifrequência. Para melhorar o desempenho de saída do transmissor, este modulador ISDB-T também suporta simultaneamente pré-distorção digital linear e não linear adaptável, transmissão em camadas e três modos de transmissão. Além disso, este dispositivo pode ser atualizado e controlado por meio de um sistema de rede, que pode ser amplamente utilizado na configuração da rede de transmissão digital ISDB-T e na produção e teste do design do decodificador.
Características
1. Totalmente em conformidade com os padrões ISDB-T (ARIB STD-B31) e ISDB-TB
2. Entrada ASI de canal duplo, clock de referência de 10 MHz e entrada de 1 PPS
3. Portas de entrada IP duplas, portas GE, sobre UDP/RTP
4. Transmissão em camadas com modos de hierarquia A, A+B, A+B+C
5. Entrada BTS ISDB-T (com pacote IIP), suporta rede de frequência única e multifrequência
6. Três modos de transmissão: modo 1 (2k), modo 2 (4k), modo 3 (8k)
7. Suporta pré-distorção digital linear adaptável (DPD)
8. Suporta pré-distorção digital não linear adaptável (DPD)
9. MER≥42 dB
10. Faixa de saída de RF: 50~999MHz com passo de 1Hz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
11. Oscilação de cristal de temperatura constante e excelente estabilidade de frequência (até 0,1 ppm)
12. Operação WEB, teclado e LCD
Especificações
2 portas de entrada ASI, uma para backup ativo, interface BNC
Entrada
Portas de entrada IP duplas sobre UDP/RTP, Unicast/Multicast, portas GE Entrada de clock de referência de 1 canal de 10 MHz
1 entrada RF para DPD -15,2dbm~+5dbm
Padrão ARIB STD-B31
Modo modo 1(2k), modo 2(4k), modo 3(8k)
Constelação
Modulação
Saída RF
DQPSK, QPSK, 16QAM, 64QAM
Codificação externa RS (204,188)
Codificação interna
Convolução (1/2, 2/3, 3/4, 5/6, 7/8)
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Modo de hierarquia A、A+B、A+B+C
Entrelaçamento no domínio do tempo modo 1: 0, 4, 8, 16 modo 2: 0, 2, 4, 8 modo 3: 0, 1, 2, 4
Largura de banda 6MHz
Conector Tipo N, Impedância de 50Ω
Alcance de RF 50~999Mhz, passo de 1Hz
Nível de saída ATT -20dbm~+5dbm, passo de 0,1db
MAIS ≥ 42 dB
DPD não linear mais de 10 dB de melhoria no ACPR (normalmente)
DPD linear mais de 10 dB de ajuste de não planura (normalmente)
Sistema
Em geral
Display LCD e operação de teclado, WEB, display de operação em chinês e inglês
Suporte à atualização de software via WEB
Demissão (W*L*H) 440 mm × 414 mm × 44,5 mm
Peso 4,9 kg
Temperatura 0~45℃(operação),-20~80℃(armazenamento)
Fonte de energia CA 100 V~240 V,50/60 Hz
Consumo 25 W
Quadro de princípios
